stm32定时器的使用流程

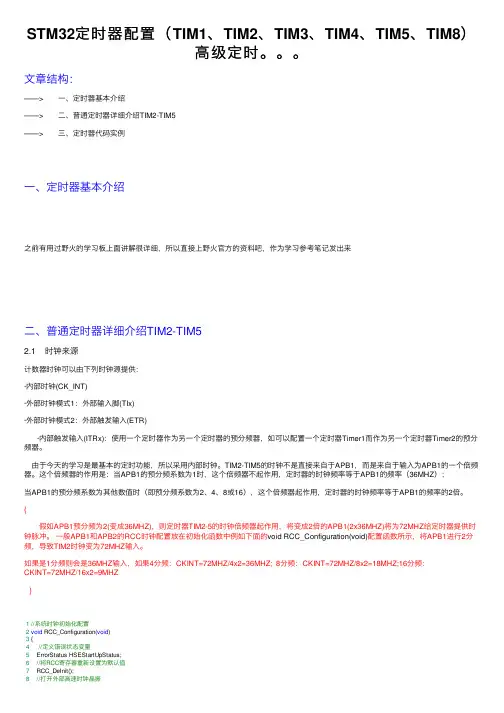

STM32定时器配置（TIM1、TIM2、TIM3、TIM4、TIM5、TIM8）⾼级定时。

⽂章结构：——> ⼀、定时器基本介绍——> ⼆、普通定时器详细介绍TIM2-TIM5——> 三、定时器代码实例⼀、定时器基本介绍之前有⽤过野⽕的学习板上⾯讲解很详细，所以直接上野⽕官⽅的资料吧，作为学习参考笔记发出来⼆、普通定时器详细介绍TIM2-TIM52.1 时钟来源计数器时钟可以由下列时钟源提供：·内部时钟(CK_INT)·外部时钟模式1：外部输⼊脚(TIx)·外部时钟模式2：外部触发输⼊(ETR)·内部触发输⼊(ITRx)：使⽤⼀个定时器作为另⼀个定时器的预分频器，如可以配置⼀个定时器Timer1⽽作为另⼀个定时器Timer2的预分频器。

由于今天的学习是最基本的定时功能，所以采⽤内部时钟。

TIM2-TIM5的时钟不是直接来⾃于APB1，⽽是来⾃于输⼊为APB1的⼀个倍频器。

这个倍频器的作⽤是：当APB1的预分频系数为1时，这个倍频器不起作⽤，定时器的时钟频率等于APB1的频率（36MHZ）；当APB1的预分频系数为其他数值时（即预分频系数为2、4、8或16），这个倍频器起作⽤，定时器的时钟频率等于APB1的频率的2倍。

{假如APB1预分频为2(变成36MHZ)，则定时器TIM2-5的时钟倍频器起作⽤，将变成2倍的APB1(2x36MHZ)将为72MHZ给定时器提供时钟脉冲。

⼀般APB1和APB2的RCC时钟配置放在初始化函数中例如下⾯的void RCC_Configuration(void)配置函数所⽰，将APB1进⾏2分频，导致TIM2时钟变为72MHZ输⼊。

如果是1分频则会是36MHZ输⼊，如果4分频：CKINT=72MHZ/4x2=36MHZ; 8分频：CKINT=72MHZ/8x2=18MHZ;16分频：CKINT=72MHZ/16x2=9MHZ}1//系统时钟初始化配置2void RCC_Configuration(void)3 {4//定义错误状态变量5 ErrorStatus HSEStartUpStatus;6//将RCC寄存器重新设置为默认值7 RCC_DeInit();8//打开外部⾼速时钟晶振9 RCC_HSEConfig(RCC_HSE_ON);10//等待外部⾼速时钟晶振⼯作11 HSEStartUpStatus = RCC_WaitForHSEStartUp();12if(HSEStartUpStatus == SUCCESS)13 {14//设置AHB时钟(HCLK)为系统时钟15 RCC_HCLKConfig(RCC_SYSCLK_Div1);16//设置⾼速AHB时钟(APB2)为HCLK时钟17 RCC_PCLK2Config(RCC_HCLK_Div1);18 //设置低速AHB时钟(APB1)为HCLK的2分频（TIM2-TIM5输⼊TIMxCLK频率将为72MHZ/2x2=72MHZ输⼊）19 RCC_PCLK1Config(RCC_HCLK_Div2);20//设置FLASH代码延时21 FLASH_SetLatency(FLASH_Latency_2);22//使能预取指缓存23 FLASH_PrefetchBufferCmd(FLASH_PrefetchBuffer_Enable);24//设置PLL时钟，为HSE的9倍频 8MHz * 9 = 72MHz25 RCC_PLLConfig(RCC_PLLSource_HSE_Div1, RCC_PLLMul_9);26//使能PLL27 RCC_PLLCmd(ENABLE);28//等待PLL准备就绪29while(RCC_GetFlagStatus(RCC_FLAG_PLLRDY) == RESET);30//设置PLL为系统时钟源31 RCC_SYSCLKConfig(RCC_SYSCLKSource_PLLCLK);32//判断PLL是否是系统时钟33while(RCC_GetSYSCLKSource() != 0x08);34 }35//允许TIM2的时钟36 RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2,ENABLE);37//允许GPIO的时钟38 RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB,ENABLE);39 }APB1的分频在STM32_SYSTICK的学习笔记中有详细描述。

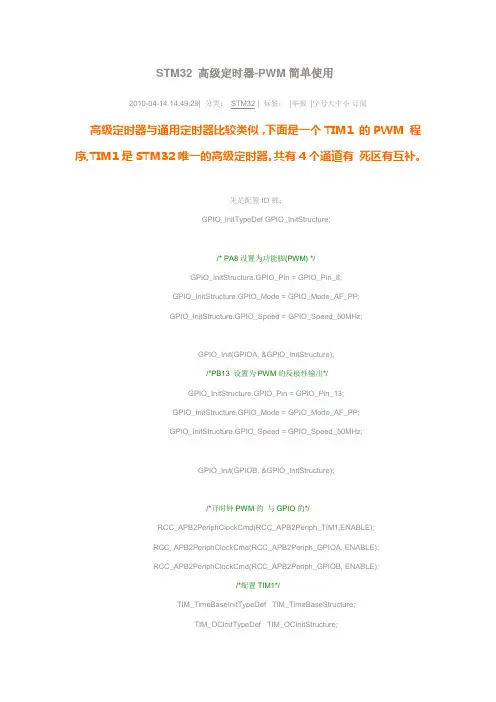

STM32 高级定时器-PWM简单使用2010-04-14 14:49:29| 分类：STM32 | 标签：|举报|字号大中小订阅高级定时器与通用定时器比较类似，下面是一个TIM1 的PWM 程序,TIM1是STM32唯一的高级定时器。

共有4个通道有死区有互补。

先是配置IO脚：GPIO_InitTypeDef GPIO_InitStructure;/* PA8设置为功能脚(PWM) */GPIO_InitStructure.GPIO_Pin = GPIO_Pin_8;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOA, &GPIO_InitStructure);/*PB13 设置为PWM的反极性输出*/GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;GPIO_InitStructure.GPIO_Mode = GPIO_Mode_AF_PP;GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;GPIO_Init(GPIOB, &GPIO_InitStructure);/*开时钟PWM的与GPIO的*/RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1,ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOB, ENABLE);/*配置TIM1*/TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;void Tim1_Configuration(void){TIM_TimeBaseInitTypeDef TIM_TimeBaseStructure;TIM_OCInitTypeDef TIM_OCInitStructure;TIM_DeInit(TIM1); //重设为缺省值/*TIM1时钟配置*/TIM_TimeBaseStructure.TIM_Prescaler = 4000; //预分频(时钟分频)72M/4000=18KTIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up; //向上计数TIM_TimeBaseStructure.TIM_Period = 144; //装载值18k/144=125hz 就是说向上加的144便满了 TIM_TimeBaseStructure.TIM_ClockDivision = TIM_CKD_DIV1; //设置了时钟分割不懂得不管 TIM_TimeBaseStructure.TIM_RepetitionCounter = 0x0; //周期计数器值不懂得不管TIM_TimeBaseInit(TIM1,&TIM_TimeBaseStructure); //初始化TIMx的时间基数单位/* Channel 1 Configuration in PWM mode 通道一的PWM */TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM2; //PWM模式2 TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable; //正向通道有效PA8 TIM_OCInitStructure.TIM_OutputNState = TIM_OutputNState_Enable; //反向通道也有效 PB13TIM_OCInitStructure.TIM_Pulse = 40; //占空时间144 中有40的时间为高，互补的输出正好相反 TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_Low; //输出极性 TIM_OCInitStructure.TIM_OCNPolarity = TIM_OCNPolarity_Low; //互补端的极性TIM_OCInitStructure.TIM_OCIdleState = TIM_OCIdleState_Reset; //空闲状态下的非工作状态不管 TIM_OCInitStructure.TIM_OCNIdleState = TIM_OCIdleState_Reset; //先不管TIM_OC1Init(TIM1,&TIM_OCInitStructure); //数初始化外设TIMx通道1这里2.0库为TIM_OCInit/* TIM1 counter enable开定时器*/TIM_Cmd(TIM1,ENABLE);/* TIM1 Main Output Enable 使能TIM1外设的主输出*/TIM_CtrlPWMOutputs(TIM1,ENABLE);}//设置捕获寄存器1void SetT1Pwm1(u16 pulse){TIM1->CCR1=pulse;}/*操作寄存器改变占空时间*//*****************************************************************************************************************TIM1的定时器通道时间1到4 分别为PB8 PA9 PA10 PA11 而互补输出分别为PB13 PB14PB15中止PB12 。

stm32 timer 用法摘要：1.引言2.STM32定时器简介3.STM32定时器工作原理4.STM32定时器配置与使用5.STM32定时器应用实例6.总结正文：1.引言STM32是一款广泛应用于嵌入式系统的微控制器，拥有丰富的外设资源。

其中，定时器（Timer）是STM32外设中非常关键的部分，它在系统时钟、输入捕捉、输出比较、PWM等功能中起着举足轻重的作用。

本文将详细介绍STM32定时器的用法。

2.STM32定时器简介STM32定时器主要包括基本定时器（Basic Timer）、高级定时器（Advanced Timer）和看门狗定时器（Watchdog Timer）。

其中，基本定时器主要用于系统时钟的生成和控制；高级定时器具有更多的功能，如输入捕捉、输出比较、PWM等；看门狗定时器用于检测系统的运行状态，防止系统崩溃。

3.STM32定时器工作原理STM32定时器的工作原理主要基于计数器、预分频器和比较器。

计数器用于记录定时器滴答（Tick）的数量；预分频器用于控制定时器滴答频率；比较器用于产生定时器溢出信号。

当定时器溢出时，定时器硬件会自动产生中断，通过编程可以设置相应的中断处理程序，实现特定功能。

4.STM32定时器配置与使用配置STM32定时器主要包括以下步骤：（1）使能定时器：通过设置相应寄存器位，使能定时器；（2）配置定时器工作模式：根据需求选择定时器工作模式，如计数模式、PWM模式等；（3）配置定时器时钟源：选择定时器时钟源，如内部时钟、外部时钟等；（4）配置定时器预分频器：设置定时器预分频器值，以满足定时器滴答频率要求；（5）配置比较器：设置比较器值，以产生定时器溢出信号；（6）配置中断：根据需求配置定时器中断，如使能中断、设置优先级等。

5.STM32定时器应用实例以下是一个简单的STM32定时器应用实例：使用STM32F103C8T6微控制器实现一个LED闪烁的程序。

（1）配置定时器：使能定时器TIM2，设置工作模式为计数模式，时钟源为内部时钟，预分频器值为72000，比较器值为65536。

第六章 STM32 定时器的使用
AHB预分频 /1,2,…,512
APB1预分频 /1,2,4,8,16
最大36MHz
PCLK1 至APB1外设
20个外设时钟使能位
TIM2,3,4,5,6,7 如果APB1预分频=1， 则乘1输出，否则乘2输出
6个外设时钟使能位
TIMXCLK 至TIM2~7
APB2预分频 /1,2,4,8,16
第六章 STM32 定时器的使用
PWM模式 脉冲宽度调制模式可以产生一个由TIMx_ARR寄存器 确定频率、由TIMx_CCRx寄存器确定占空比的信号。 在TIMx_CCMRx寄存器中的OCxM位写入‘110’(PWM 模式1)或‘111’(PWM模式2)，能够独立地设置每个 OCx输出通道产生一路PWM。必须设置TIMx_CCMRx 寄存器OCxPE位以使能相应的预装载寄存器， 最后要设置TIMx_CR1寄存器的ARPE位，(在向上计数 或中心对称模式中)使能自动重装载的预装载寄存器。
这个倍频器的作用：当APB1的预分频系数为1时，倍 频器不起作用，定时器的时钟频率等于APB1的频率； 当APB1的预分频系数为其它数值(即预分频系数为2、4 、8或16)时，这个倍频器起作用，定时器的时钟频率 等于APB1的频率两倍。
第六章 STM32 定时器的使用 下面举一个例子说明。假定AHB=36MHz，因为APB1 允许的最大频率为36MHz，所以APB1的预分频系数可 以取任意数值；当预分频系数=1时，APB1=36MHz， TIM2~7的时钟频率=36MHz(倍频器不起作用)；
第六章 STM32 定时器的使用
3）设置TIM3_DIER允许更新中断 因为我们要使用TIM3的更新中断，所以设置DIER 的UIE位，并使能触发中断。

第六章 STM32 定时器的使用 通用定时器配置步骤
1）TIM3时钟使能 这里我们通过APB1ENR的第1位来设置TIM3的时钟，因为 Stm32_Clock_Init函数里面把APB1的分频设置为2了， 所以我们的TIM3时钟就是APB1时钟的2倍，等于系统时 钟（72M）。 2）设置TIM3_ARR和TIM3_PSC的值 通过这两个寄存器，设置自动重装的值及分频系数。这 两个参数加上时钟频率就决定了定时器的溢出时间。
计数器寄存器：TIMx_CNT 预分频器寄存器：TIMx_PSC 自动装载寄存器：TIMx_ARR
第六章 STM32 定时器的使用 通用寄存器时基单元 1）计数器寄存器：TIMx_CNT
16位的计数器，设定值从1~65535
第六章 STM32 定时器的使用 计数器模式 向上计数模式：计数器从0计数到设定的数值，然后 重新从0开始计数并且产生一个计数器溢出事件。
在定时器配置完了之后，因为要产生中断，必不可少的 要设置NVIC相关寄存器，以使能TIM3中断。
6）编写中断服务函数 编写定时器中断服务函数，通过该函数处理定时器 产生的相关中断。中断产生后，通过状态寄存器的 值来判断此次产生的中断属于什么类型。然后执行 相关的操作。
第六章 STM32 定时器的使用 通用寄存器时基单元
第六章 STM32 定时器的使用
2）预分频器寄存器：TIMx_PSC 预分频器可以讲计数器的时钟频率按1到65536之间的任 意值分频，它是一个16位寄存器。 这个寄存器带有缓冲区，它能够在工作时被改变。新的 预分频器参数在下一次更新事件到来时被采。
第六章 STM32 定时器的使用 预分频器寄存器在事件更新时采用
定时器的工作频率计算公式为 CK_CNT=定时器时钟/(TIMx_PSC+1) 其中CK_CNT表示定时器工作频率 TIMx_PSC表示分频系数

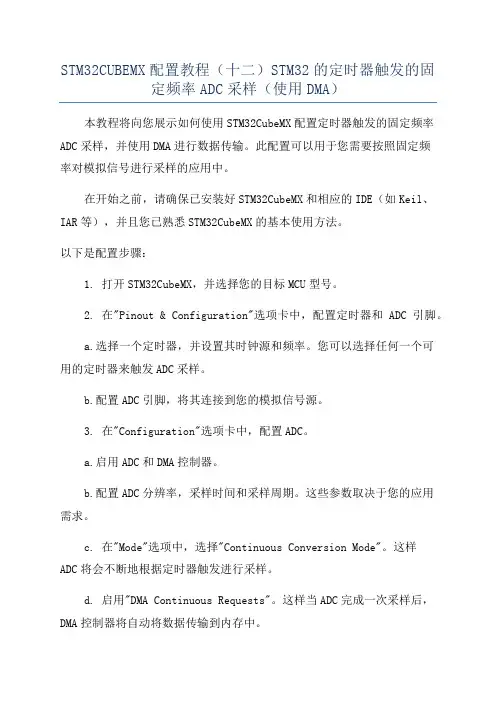

STM32CUBEMX配置教程（十二）STM32的定时器触发的固定频率ADC采样（使用DMA）本教程将向您展示如何使用STM32CubeMX配置定时器触发的固定频率ADC采样，并使用DMA进行数据传输。

此配置可以用于您需要按照固定频率对模拟信号进行采样的应用中。

在开始之前，请确保已安装好STM32CubeMX和相应的IDE（如Keil、IAR等），并且您已熟悉STM32CubeMX的基本使用方法。

以下是配置步骤：1. 打开STM32CubeMX，并选择您的目标MCU型号。

2. 在"Pinout & Configuration"选项卡中，配置定时器和ADC引脚。

a.选择一个定时器，并设置其时钟源和频率。

您可以选择任何一个可用的定时器来触发ADC采样。

b.配置ADC引脚，将其连接到您的模拟信号源。

3. 在"Configuration"选项卡中，配置ADC。

a.启用ADC和DMA控制器。

b.配置ADC分辨率，采样时间和采样周期。

这些参数取决于您的应用需求。

c. 在"Mode"选项中，选择"Continuous Conversion Mode"。

这样ADC将会不断地根据定时器触发进行采样。

d. 启用"DMA Continuous Requests"。

这样当ADC完成一次采样后，DMA控制器将自动将数据传输到内存中。

4. 在"NVIC Settings"选项卡中，启用DMA和ADC中断。

5. 在"Project"选项卡中，选择生成代码所需的IDE和工程路径。

然后单击"Generate Code"按钮生成代码。

现在您已成功配置了定时器触发的固定频率ADC采样，并使用DMA进行数据传输。

您可以在生成的代码中初始化和启用各个模块，并编写相应的中断处理函数来处理DMA和ADC中断。

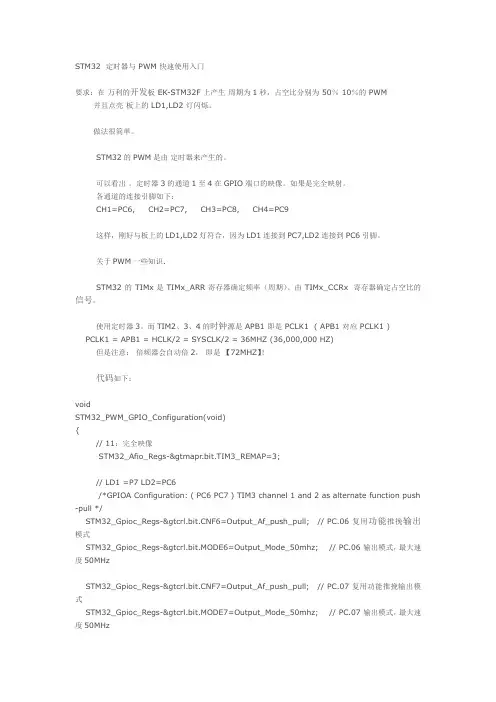

STM32 定时器与 PWM 快速使用入门要求：在万利的开发板 EK-STM32F 上产生周期为1秒，占空比分别为 50％ 10％的 PWM 并且点亮板上的 LD1,LD2 灯闪烁。

做法很简单。

STM32的PWM是由定时器来产生的。

可以看出。

定时器3的通道1至4在GPIO端口的映像。

如果是完全映射。

各通道的连接引脚如下：CH1=PC6, CH2=PC7, CH3=PC8, CH4=PC9这样，刚好与板上的LD1,LD2灯符合，因为LD1连接到PC7,LD2连接到PC6引脚。

关于PWM一些知识.STM32的TIMx 是 TIMx_ARR 寄存器确定频率（周期）、由TIMx_CCRx 寄存器确定占空比的信号。

使用定时器3。

而TIM2、3、4的时钟源是 APB1 即是 PCLK1 ( APB1 对应 PCLK1 )PCLK1 = APB1 = HCLK/2 = SYSCLK/2 = 36MHZ (36,000,000 HZ)但是注意：倍频器会自动倍2，即是【72MHZ】！代码如下：voidSTM32_PWM_GPIO_Configuration(void){// 11：完全映像STM32_Afio_Regs-&gtmapr.bit.TIM3_REMAP=3;// LD1 =P7 LD2=PC6/*GPIOA Configuration: ( PC6 PC7 ) TIM3 channel 1 and 2 as alternate function push -pull */STM32_Gpioc_Regs-&F6=Output_Af_push_pull; // PC.06 复用功能推挽输出模式STM32_Gpioc_Regs-&gtcrl.bit.MODE6=Output_Mode_50mhz; // PC.06 输出模式，最大速度50MHzSTM32_Gpioc_Regs-&F7=Output_Af_push_pull; // PC.07 复用功能推挽输出模式STM32_Gpioc_Regs-&gtcrl.bit.MODE7=Output_Mode_50mhz; // PC.07 输出模式，最大速度50MHz}//end subvoidSTM32_TIM3_Configuration(void){// TIM_DeInit( TIM3);//复位TIM3定时器STM32_Rcc_Regs-&gtapb1rstr.all |= RCC_TIM3RST;STM32_Rcc_Regs-&gtapb1rstr.all &= ~RCC_TIM3RST;//时钟使能STM32_Rcc_Regs-&gtapb1enr.all |=RCC_TIM3EN;/* TIM3 base configuration *///TIM_TimeBaseStructure.TIM_Period = 9999;//TIM_TimeBaseStructure.TIM_Prescaler = 7200;//TIM_TimeBaseStructure.TIM_ClockDivision = 0x0;//TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//TIM_TimeBaseInit(TIM3, &TIM_TimeBaseStructure);STM32_Tim3_Regs-&gtarr.all=9999; // 定时周期，PWM频率！ 10毫秒*100=1秒STM32_Tim3_Regs-&gtpsc.all=720; // 7200分频 72MHZ/72,00 72,000,000/72,00=10,000STM32_Tim3_Regs-&gtcr1.bit.CKD=0; // 时钟分频因子STM32_Tim3_Regs-&gtcr1.bit.DIR=0; // 0：计数器向上计数/* Clear TIM3 update pending flag[清除TIM3溢出中断标志] *///TIM_ClearFlag(TIM3, TIM_FLAG_Update);STM32_Tim3_Regs-&gtsr.bit.UIF=0; //更新中断标记由软件清0 ,例如当上溢或下溢时,软件对CNT重新初始化/* PWM1 Mode configuration: Channel1 Channel2 *///TIM_OCInitStructure.TIM_OCMode = TIM_OCMode_PWM1;//TIM_OCInitStructure.TIM_OutputState = TIM_OutputState_Enable;//TIM_OCInitStructure.TIM_Pulse = CCR1_Val;//TIM_OCInitStructure.TIM_OCPolarity = TIM_OCPolarity_High;//TIM_OC1Init(TIM3, &TIM_OCInitStructure);// timer3 的通道1 是 PC6 引脚, AFIO完全映射STM32_Tim3_Regs-&1P=0; // 输入/捕获1输出极性 0：OC1高电平有效 1：OC1低电平有效STM32_Tim3_Regs-&1E=1; // 输入/捕获1输出使能 1：开启－ OC1信号输出到对应的输出引脚。

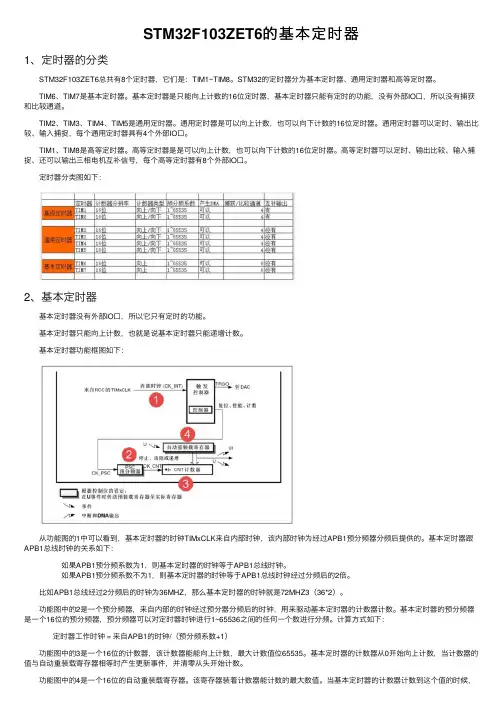

STM32F103ZET6的基本定时器1、定时器的分类 STM32F103ZET6总共有8个定时器，它们是：TIM1~TIM8。

STM32的定时器分为基本定时器、通⽤定时器和⾼等定时器。

TIM6、TIM7是基本定时器。

基本定时器是只能向上计数的16位定时器，基本定时器只能有定时的功能，没有外部IO⼝，所以没有捕获和⽐较通道。

TIM2、TIM3、TIM4、TIM5是通⽤定时器。

通⽤定时器是可以向上计数，也可以向下计数的16位定时器。

通⽤定时器可以定时、输出⽐较、输⼊捕捉，每个通⽤定时器具有4个外部IO⼝。

TIM1、TIM8是⾼等定时器。

⾼等定时器是是可以向上计数，也可以向下计数的16位定时器。

⾼等定时器可以定时、输出⽐较、输⼊捕捉、还可以输出三相电机互补信号，每个⾼等定时器有8个外部IO⼝。

定时器分类图如下：2、基本定时器 基本定时器没有外部IO⼝，所以它只有定时的功能。

基本定时器只能向上计数，也就是说基本定时器只能递增计数。

基本定时器功能框图如下： 从功能图的1中可以看到，基本定时器的时钟TIMxCLK来⾃内部时钟，该内部时钟为经过APB1预分频器分频后提供的。

基本定时器跟APB1总线时钟的关系如下：如果APB1预分频系数为1，则基本定时器的时钟等于APB1总线时钟。

如果APB1预分频系数不为1，则基本定时器的时钟等于APB1总线时钟经过分频后的2倍。

⽐如APB1总线经过2分频后的时钟为36MHZ，那么基本定时器的时钟就是72MHZ3（36*2）。

功能图中的2是⼀个预分频器，来⾃内部的时钟经过预分器分频后的时钟，⽤来驱动基本定时器的计数器计数。

基本定时器的预分频器是⼀个16位的预分频器，预分频器可以对定时器时钟进⾏1~65536之间的任何⼀个数进⾏分频。

计算⽅式如下： 定时器⼯作时钟 = 来⾃APB1的时钟/（预分频系数+1） 功能图中的3是⼀个16位的计数器，该计数器能能向上计数，最⼤计数值位65535。

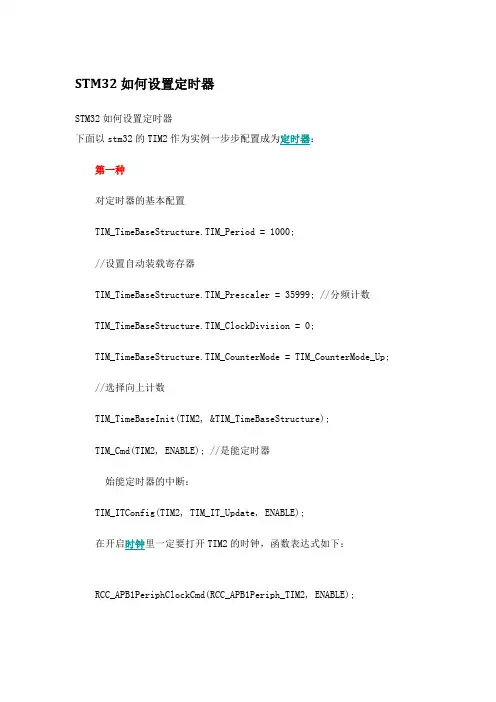

STM32如何设置定时器STM32如何设置定时器下面以stm32的TIM2作为实例一步步配置成为定时器：第一种对定时器的基本配置TIM_TimeBaseStructure.TIM_Period = 1000;//设置自动装载寄存器TIM_TimeBaseStructure.TIM_Prescaler = 35999; //分频计数TIM_TimeBaseStructure.TIM_ClockDivision = 0;TIM_TimeBaseStructure.TIM_CounterMode = TIM_CounterMode_Up;//选择向上计数TIM_TimeBaseInit(TIM2, &TIM_TimeBaseStructure);TIM_Cmd(TIM2, ENABLE); //是能定时器始能定时器的中断：TIM_ITConfig(TIM2, TIM_IT_Update, ENABLE);在开启时钟里一定要打开TIM2的时钟，函数表达式如下：RCC_APB1PeriphClockCmd(RCC_APB1Periph_TIM2, ENABLE);4：中断向量函数的编写：void NVIC_Configuration(void){NVIC_InitTypeDef NVIC_InitStructure;#ifdef VECT_TAB_RAM //如果程序在ram中调试那么定义中断向量表在Ram 中否则在Flash中NVIC_SetVectorTable(NVIC_VectTab_RAM, 0x0);#else /* VECT_TAB_FLASH *//* Set the Vector Table base location at 0x08000000 */NVIC_SetVectorTable(NVIC_VectTab_FLASH, 0x0);#endif/* Enable the TIM2 global Interrupt */NVIC_InitStructure.NVIC_IRQChannel = TIM2_IRQChannel;NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 0;NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;NVIC_Init(&NVIC_InitStructure);}5：中断函数的编写：当有TIM2的无论哪个中断触发中断发生那么就会进入这个函数TIM2_IRQHandler(void)所以这个更新事件的中断判断要依靠以下语句：if (TIM_GetITStatus(TIM2, TIM_IT_Update) == SET)按照以上步骤配置可以顺利进行定时器的基本定时应用第二种方法：/* Enable TIM2 Update interrupt [TIM2溢出中断允许]*/ TIM_ITConfig(TIM2, TIM_IT_CC1, ENABLE);中断中的设置为：if (TIM_GetITStatus(TIM2, TIM_IT_CC1) != RESET)。

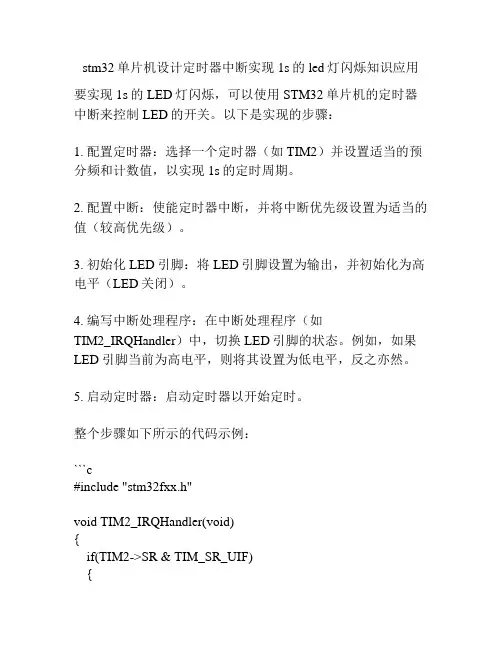

stm32单片机设计定时器中断实现1s的led灯闪烁知识应用要实现1s的LED灯闪烁，可以使用STM32单片机的定时器中断来控制LED的开关。

以下是实现的步骤：1. 配置定时器：选择一个定时器（如TIM2）并设置适当的预分频和计数值，以实现1s的定时周期。

2. 配置中断：使能定时器中断，并将中断优先级设置为适当的值（较高优先级）。

3. 初始化LED引脚：将LED引脚设置为输出，并初始化为高电平（LED关闭）。

4. 编写中断处理程序：在中断处理程序（如TIM2_IRQHandler）中，切换LED引脚的状态。

例如，如果LED引脚当前为高电平，则将其设置为低电平，反之亦然。

5. 启动定时器：启动定时器以开始定时。

整个步骤如下所示的代码示例：```c#include "stm32fxx.h"void TIM2_IRQHandler(void){if(TIM2->SR & TIM_SR_UIF){TIM2->SR &= ~TIM_SR_UIF; // 清除中断标志位// 切换LED引脚状态if(GPIOC->ODR & GPIO_ODR_ODR0)GPIOC->ODR &= ~GPIO_ODR_ODR0; // 关闭LEDelseGPIOC->ODR |= GPIO_ODR_ODR0; // 打开LED}}int main(){// 初始化LED引脚RCC->AHB1ENR |= RCC_AHB1ENR_GPIOCEN; // 使能GPIOC时钟GPIOC->MODER |= GPIO_MODER_MODER0_0; // 将PC0设置为输出模式GPIOC->OSPEEDR |= GPIO_OSPEEDR_OSPEED0; // 设置PC0输出速度// 配置定时器RCC->APB1ENR |= RCC_APB1ENR_TIM2EN; // 使能TIM2时钟TIM2->PSC = 8399; // 将预分频设置为8400-1，得到10kHz 的计数频率TIM2->ARR = 9999; // 将计数值设置为10000-1，得到1s的定时周期// 配置中断TIM2->DIER |= TIM_DIER_UIE; // 使能更新中断NVIC_EnableIRQ(TIM2_IRQn); // 使能TIM2中断NVIC_SetPriority(TIM2_IRQn, 0); // 设置TIM2中断优先级为最高// 启动定时器TIM2->CR1 |= TIM_CR1_CEN; // 启动TIM2定时器while(1){// 程序主循环}return 0;}```以上代码使用了TIM2定时器和PC0引脚作为LED灯的控制。

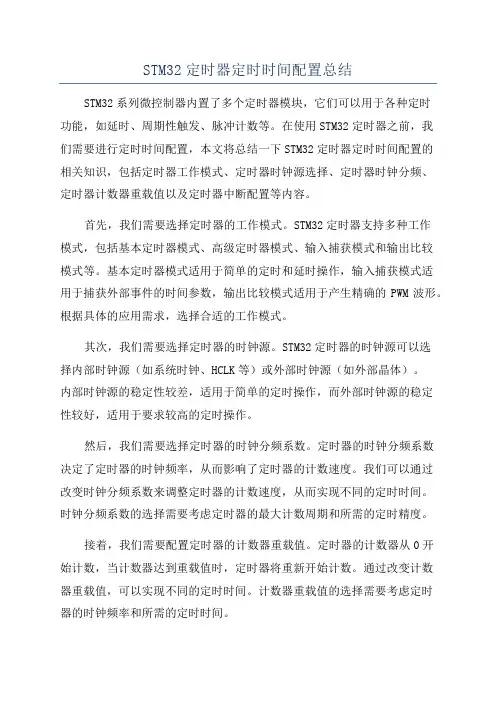

STM32定时器定时时间配置总结STM32系列微控制器内置了多个定时器模块，它们可以用于各种定时功能，如延时、周期性触发、脉冲计数等。

在使用STM32定时器之前，我们需要进行定时时间配置，本文将总结一下STM32定时器定时时间配置的相关知识，包括定时器工作模式、定时器时钟源选择、定时器时钟分频、定时器计数器重载值以及定时器中断配置等内容。

首先，我们需要选择定时器的工作模式。

STM32定时器支持多种工作模式，包括基本定时器模式、高级定时器模式、输入捕获模式和输出比较模式等。

基本定时器模式适用于简单的定时和延时操作，输入捕获模式适用于捕获外部事件的时间参数，输出比较模式适用于产生精确的PWM波形。

根据具体的应用需求，选择合适的工作模式。

其次，我们需要选择定时器的时钟源。

STM32定时器的时钟源可以选择内部时钟源（如系统时钟、HCLK等）或外部时钟源（如外部晶体）。

内部时钟源的稳定性较差，适用于简单的定时操作，而外部时钟源的稳定性较好，适用于要求较高的定时操作。

然后，我们需要选择定时器的时钟分频系数。

定时器的时钟分频系数决定了定时器的时钟频率，从而影响了定时器的计数速度。

我们可以通过改变时钟分频系数来调整定时器的计数速度，从而实现不同的定时时间。

时钟分频系数的选择需要考虑定时器的最大计数周期和所需的定时精度。

接着，我们需要配置定时器的计数器重载值。

定时器的计数器从0开始计数，当计数器达到重载值时，定时器将重新开始计数。

通过改变计数器重载值，可以实现不同的定时时间。

计数器重载值的选择需要考虑定时器的时钟频率和所需的定时时间。

最后，我们需要配置定时器的中断。

定时器中断可以在定时器计数达到重载值时触发，用于通知CPU定时器已经计数完成。

在定时器中断中，我们可以执行相应的中断服务程序，比如改变一些IO口的状态，实现定时操作。

通过配置定时器的中断使能和中断优先级，可以实现不同的中断操作。

需要注意的是，不同型号的STM32微控制器的定时器模块可能略有不同，具体的配置方法和寄存器设置也可能不同，请参考相应的数据手册和参考手册进行具体操作。

基于寄存器操作的STM32高级定时器TIM1的四路PWM输出程序讲解STM32高级定时器TIM1具有四个独立的PWM输出通道，可以用来控制四个不同的设备或驱动器。

在本篇文章中，我们将详细讲解如何使用寄存器操作实现TIM1的四路PWM输出。

首先，需要了解几个相关的概念。

STM32的定时器是通过寄存器进行配置和操作的，其中TIM1是高级定时器，具有更高级的功能和更多的寄存器。

PWM（脉冲宽度调制）是一种常见的控制技术，可实现模拟信号的数字化控制，通过调整高电平和低电平的时间比例来控制目标设备或驱动器的动作。

在开始编写程序之前，我们首先需要对TIM1进行初始化和配置。

以下是一个基本的初始化函数示例：```void TIM1_PWM_Init//开启TIM1的时钟RCC_APB2PeriphClockCmd(RCC_APB2Periph_TIM1, ENABLE);//初始化TIM1的配置TIM_TimeBaseInitTypeDef TIM_BaseStruct;TIM_OCInitTypeDef TIM_OCStruct;TIM_BaseStruct.TIM_Prescaler = 0;TIM_BaseStruct.TIM_CounterMode = TIM_CounterMode_Up;TIM_BaseStruct.TIM_Period = 999; // 设置周期为1000TIM_BaseStruct.TIM_ClockDivision = TIM_CKD_DIV1;TIM_BaseStruct.TIM_RepetitionCounter = 0;TIM_TimeBaseInit(TIM1, &TIM_BaseStruct);//配置输出比较通道TIM_OCStruct.TIM_OCMode = TIM_OCMode_PWM1;TIM_OCStruct.TIM_OutputState = TIM_OutputState_Enable;TIM_OCStruct.TIM_Pulse = 0; // 设置脉冲宽度，0表示低电平TIM_OCStruct.TIM_OCPolarity = TIM_OCPolarity_High;TIM_OC1Init(TIM1, &TIM_OCStruct);TIM_OC1PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC2Init(TIM1, &TIM_OCStruct);TIM_OC2PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC3Init(TIM1, &TIM_OCStruct);TIM_OC3PreloadConfig(TIM1, TIM_OCPreload_Enable);TIM_OC4Init(TIM1, &TIM_OCStruct);TIM_OC4PreloadConfig(TIM1, TIM_OCPreload_Enable);//启动定时器TIM_Cmd(TIM1, ENABLE);```上述代码是一个初始化TIM1的函数示例，其中包含了基本的配置步骤。

STM32HAL库学习系列第4篇定时器TIM-----开始定时器与PWM输出配置基本流程：1.配置定时器2.开启定时器3.动态改变pwm输出，改变值HAL_TIM_PWM_Start(&htim4, TIM_CHANNEL_1);函数总结：1 __HAL_TIM_SET_COMPARE（）// 是设置CCRx，⼀般是⽤在PWM输出的，控制PWM占空⽐2 __HAL_TIM_GET_COMPARE // 是⽤来读取CCRx的，⼀般⽤于捕获处理PWM输出配置：频率设置：1static void MX_TIM2_Init(void)2 {3 TIM_MasterConfigTypeDef sMasterConfig;4 TIM_IC_InitTypeDef sConfigIC;5 TIM_OC_InitTypeDef sConfigOC;6 htim2.Instance = TIM2;7 htim2.Init.Prescaler = (36-1); //实际时钟频率为 72M/36=2MHz /40000=50H,-----490HZ,改变观察电机输出状态定时器预分频器8 htim2.Init.CounterMode = TIM_COUNTERMODE_UP;9 htim2.Init.Period = (4082-1); //定时器周期配置 PWM频率为 490KHz 定义定时器周期，PWM频率为：168MHz/ （L298N_TIMx_PRESCALER+1）/ （L298N_TIM_PERIOD+1）10//⾼级定时器重复计数寄存器值11 **⾼级才有12// 定义⾼级定时器重复计数寄存器值13//实际PWM频率为：72MHz/（L298N_TIMx_PRESCALER+1）/（L298N_TIM_PERIOD+1）/（L298N_TIM_REPETITIONCOUNTER+1）14#define L298N_TIM_REPETITIONCOUNTER 015 **刹车和死区配置：1/* 刹车和死区时间配置 */2 sBreakDeadTimeConfig.OffStateRunMode = TIM_OSSR_DISABLE;3 sBreakDeadTimeConfig.OffStateIDLEMode = TIM_OSSI_DISABLE;4 sBreakDeadTimeConfig.LockLevel = TIM_LOCKLEVEL_OFF;5 sBreakDeadTimeConfig.DeadTime = 0;6 sBreakDeadTimeConfig.BreakState = TIM_BREAK_DISABLE;7 sBreakDeadTimeConfig.BreakPolarity = TIM_BREAKPOLARITY_HIGH;8 sBreakDeadTimeConfig.AutomaticOutput = TIM_AUTOMATICOUTPUT_DISABLE;9 HAL_TIMEx_ConfigBreakDeadTime(&htimx_L298N, &sBreakDeadTimeConfig);基于通信的pwm频率和脉宽的更新控制算法：1/*2** pwm是否需要更新,⽐较上⼀次的频率和脉宽值,如果不同,则更新3*/4void pwm_update_loop( void )5 {6/*1,第⼀路判断: 频率或占空⽐发⽣变化 */7if( (HLM_SOKO_I_FREQ != HLM_SOKO_I_FREQ_LAST ) ||8 HLM_SOKO_I_DUTY != HLM_SOKO_I_DUTY_LAST )9 {10/* 更新频率和占空⽐的记录值 */11 HLM_SOKO_I_FREQ_LAST = HLM_SOKO_I_FREQ;12 HLM_SOKO_I_DUTY_LAST = HLM_SOKO_I_DUTY;13/* 更新当前通道的PWM波形 */14 pwm_update( PWM_I,HLM_SOKO_I_FREQ, HLM_SOKO_I_DUTY );15 }1617/*2,第⼆路判断 */18if( (HLM_SOKO_II_FREQ != HLM_SOKO_II_FREQ_LAST ) ||19 HLM_SOKO_II_DUTY != HLM_SOKO_II_DUTY_LAST )20 {21/* 更新频率和占空⽐的记录值 */22 HLM_SOKO_II_FREQ_LAST = HLM_SOKO_II_FREQ;23 HLM_SOKO_II_DUTY_LAST = HLM_SOKO_II_DUTY;24/* 更新当前通道的PWM波形 */25 pwm_update( PWM_II,HLM_SOKO_II_FREQ, HLM_SOKO_II_DUTY );26 }2728/*3,第三路判断 */29if( (HLM_SOKO_III_FREQ != HLM_SOKO_III_FREQ_LAST ) ||30 HLM_SOKO_III_DUTY != HLM_SOKO_III_DUTY_LAST )31 {32/* 更新频率和占空⽐的记录值 */33 HLM_SOKO_III_FREQ_LAST = HLM_SOKO_III_FREQ;34 HLM_SOKO_III_DUTY_LAST = HLM_SOKO_III_DUTY;35/* 更新当前通道的PWM波形 */36 pwm_update( PWM_III,HLM_SOKO_III_FREQ, HLM_SOKO_III_DUTY );37 }38 }补充：开起定时器功能只要在相应的定时器下开始内部时钟源即可使⽤定时器功能定时器内部动能：定时器时钟配置：M是10的6次⽅微秒是10的-6次⽅内部时钟设置为不分频(CKD)，则CK_PSC的时钟频率等于APB1的时钟频率108MHz,即108000 000Hz。

STM32单片机RTC时钟的使用方法及步骤一、配置RTC模块时钟源RTC模块的时钟源可以选择外部低速晶振（LSE）或者低速内部时钟（LSI）。

通过以下步骤配置RTC时钟源：1.使能外部低速晶振（LSE）或者低速内部时钟（LSI）。

例如，如果使用外部低速晶振，则需要使能相应的GPIO端口，并配置为晶振模式。

2.配置RCC时钟控制寄存器（RCC_CR）和时钟配置寄存器（RCC_CSR）。

二、使能RTC模块时钟1.使能PWR模块时钟和备份寄存器访问。

RCC_APB1ENR，=(1<<28);RCC_APB1ENR，=(1<<27);2.校验并关闭RTC模块。

RCC->BDCR，=RCC_BDCR_RTCEN;PWR->CR，=PWR_CR_DBP;if ((RCC->BDCR & RCC_BDCR_RTCEN) == 0)RCC->BDCR，=RCC_BDCR_RTCEN;3.配置RTC时钟预分频器和提供给RTC的时钟源。

RTC->PRER ，= rtc_prescaler_value << RTC_PRER_PREDIV_S_Pos;RTC->PRER ，= 127 << RTC_PRER_PREDIV_A_Pos;RTC->CR&=~RTC_CR_FMT;三、配置RTC模块时间和日期1.关闭RTC时钟写保护功能。

RTC->WPR=0xCA;RTC->WPR=0x53;RTC->ISR，=RTC_ISR_INIT;while((RTC->ISR & RTC_ISR_INITF) == 0);2.配置RTC的时间和日期寄存器。

RTC->TR ，= (uint32_t)((hours / 10) << RTC_TR_Hours10_Pos);RTC->TR ，= (uint32_t)((hours % 10) << RTC_TR_Hours1_Pos);RTC->TR ，= (uint32_t)((minutes / 10) <<RTC_TR_Minutes10_Pos);RTC->TR ，= (uint32_t)((minutes % 10) <<RTC_TR_Minutes1_Pos);RTC->TR ，= (uint32_t)((seconds / 10) <<RTC_TR_Seconds10_Pos);RTC->TR ，= (uint32_t)((seconds % 10) <<RTC_TR_Seconds1_Pos);RTC->DR ，= (uint32_t)((year / 10) << RTC_DR_YT_Pos);RTC->DR ，= (uint32_t)((year % 10) << RTC_DR_YU_Pos);RTC->DR ，= (uint32_t)((month / 10) << RTC_DR_MT_Pos);RTC->DR ，= (uint32_t)((month % 10) << RTC_DR_MU_Pos);RTC->DR ，= (uint32_t)((day / 10) << RTC_DR_DT_Pos);RTC->DR ，= (uint32_t)((day % 10) << RTC_DR_DU_Pos);3.开启RTC时钟写保护功能。

HAL库的学习——定时器的使用HAL库是ST公司为STM32系列单片机提供的一套软件开发工具，通过HAL库可以方便地使用STM32系列单片机的各种功能和外设。

其中，定时器是STM32系列单片机中非常重要的一个外设，它可以用于产生定时中断、计时等应用。

要使用STM32的定时器功能，首先需要选择一个合适的定时器，然后配置定时器的时钟源、分频系数和计数器的自动重载值等参数，最后使能定时器并设置相应的中断以及相关的回调函数。

在HAL库中，定时器的使用主要包括以下几个步骤：1.选择合适的定时器：STM32系列单片机中提供了多个定时器，根据实际需求选择一个合适的定时器。

例如，如果需要高精度的定时，可以选择TIM2或TIM5；如果需要简单的定时中断，可以选择TIM6或TIM72.配置定时器参数：配置定时器时钟源、分频系数和计数器的自动重载值等参数。

通常，定时器的时钟源可以选择内部时钟（晶振频率）或外部时钟（外部信号）；分频系数用于设置定时器的工作频率，可以根据实际应用需要进行调整；计数器的自动重载值用于设置定时的时间长度。

3. 初始化定时器：通过调用HAL_TIM_Base_Init函数进行定时器的初始化。

在该函数中会根据配置的参数对定时器进行初始化，并将定时器的状态设置为READY。

4. 设置中断和回调函数：根据实际需求，可以选择使能定时器的中断，并设置相应的中断回调函数。

可以通过调用HAL_TIM_Base_Start_IT 函数来使能定时器的中断，并通过HAL_TIM_PeriodElapsedCallback函数来设置定时器中断的回调函数。

5. 启动定时器：通过调用HAL_TIM_Base_Start函数启动定时器。

在定时器启动后，计数器开始计数，当计数器达到自动重载值时，定时器将产生中断，并执行相应的中断回调函数。

6.处理定时中断：在定时器中断发生后，将会执行之前设置的中断回调函数。

可以在中断回调函数中编写相应的处理代码，例如更新定时器的自动重载值、改变定时的周期等。

在仪器仪表计量、步进电机驱动等领域，有时需要控制电路输出固定数量的PWM ，常规方法一般为中断计数法，即将单片机定时器配置成PWM 输出模式，然以在PWM 中断中对脉冲进行计数，当脉冲数量达到设定值时即关断PWM 输出，这种方法程序上比较简单，但是当输出频率较高时，计数中断会频繁打断系统的正常运行，对系统运行效率会产生一定影响。

另一种输出方式是利用主从定时器的原理，本文就介绍下该种方式。

1输出原理介绍STM32单片机具有定时器同步功能，可以配置多个定时器在内部相连，当一个定时器配置为主模式时，可以对另一个配置成从模式的定时器进行复位、启动、停止或提供时钟的操作。

而主从定时器输出固定脉冲就是利用了一个定时器充当另一个定时器的预分频的原理实现的。

1.1使用一个定时器作为另一个定时器的预分频器上图为基本框图，将定时器1配置成定时器2的预分频后，定时器1负责输出PWM ，每个输出脉冲的边沿在内部作为定时器2的输入时钟，通过配置定时器2的溢出值即可实现对定时器1脉冲输出个数的检测。

1.1.1配置思路：1)配置定时器1为主模式，它可以在每一个更新事件UEV 时输出一个周期性的触发信号。

在TIM1_CR2寄存器的MMS=’010’时，每当产生一个更新事件时在TRGO1上输出一个上升沿信号。

ＳＴＭ３２－主从定时器－输出固定数量脉冲2)连接定时器1的TRGO1输出至定时器2，设置TIM2_SMCR 寄存器的TS=’000’，配置定时器2为使用ITR1作为内部触发的从模式。

3)把从模式控制器置于外部时钟模式1(TIM2_SMCR 寄存器的SMS=111)，这样定时器2即可由定时器1周期性的上升沿(即定时器1的计数器溢出)信号驱动。

4)设置相应(TIMx_CR1寄存器)的CEN 位分别启动两个定时器。

摘录自手册P278。

1.1.2寄存器配置流程1)配置定时器1为主模式，送出它的更新事件UEV 做为触发输出(TIM1_CR2寄存器的MMS=’010’)。

STM32Cubemx配置定时器定时1mS 最近才发现原来我把定时器⾥的配置参数代表的意义给搞混了，这⾥记录⼀下，防⽌以后⾃⼰忘记。

以建⽴⼀个定时1mS定时器为例： 1、先打开定时器 2、配置好时钟 3、配置定时器设置 重点来了，以前在这⾥我⼀直以为这⾥配置的就是时间，然后在调频率的时候，⼀直不对劲，知道查阅了硬⽯的资料才发现，这⾥配置的是进⼊定时器中断的频率，然后要定的时间要跟据这个频率来定时的。

由这个图可见，这⾥配置的是定时器产⽣中断的频率，然后再跟据频率与时间的关系推出定时的时间。

所以定时器频率为 f = 72M / Prescaler / Period = 72000 000 / 72 /1000 = 1000Hz； 定时时间T = 1 / f 则： 1s / 1000Hz = 1000 000us / 1000Hz = 1000us =1ms。

这样就可以定时1ms了啦，如果要做PWM频率调频，就直接改 pre 与 per 算出 f 就可以了。

具体公式如下图（上⾯的计算我是为了⽅便理解把公式逆运算了⼀次）： 最后使⽤定时器中断跟关闭定时器中断以及回调函数即可, 使⽤中断的时候注意要先开启中断HAL_TIM_Base_Start_IT(&htim1); //使⽤定时器的时候调⽤这个函数启动HAL_TIM_Base_Stop_IT(&htim1); //停⽌定时器的时候调⽤这个函数关闭void HAL_TIM_PeriodElapsedCallback(TIM_HandleTypeDef *htim){ if(htim->Instance == TIM1) { //编写回调逻辑，即定时器1定时1MS后的逻辑 }}补充：最后记得⽣成STM32Cubemx⽂件时打开定时器中断，不然进不了回调函数，⼀般的话习惯⽤TIM3做定时器。
