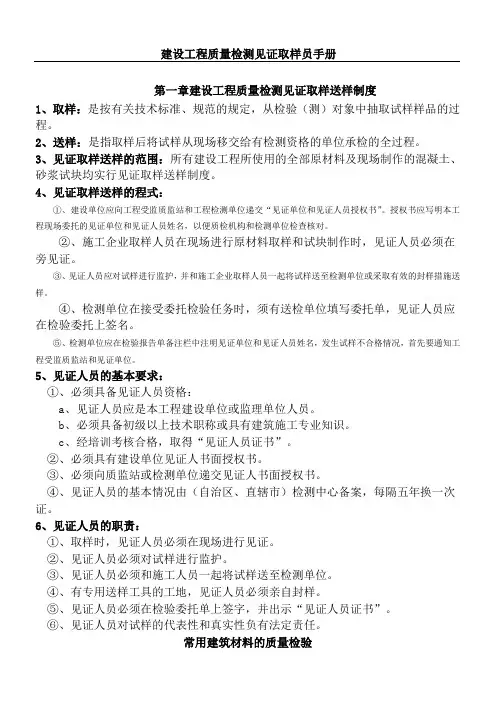

建设工程质量检测见证取样员手册第一章建设工程质量检测见证取样送样制度
1、取样：是按有关技术标准、规范的规定，从检验（测）对象中抽取试样样品的过程。
2、送样：是指取样后将试样从现场移交给有检测资格的单位承检的全过程。
3、见证取样送样的范围：所有建设工程所使用的全部原材料及现场制作的混凝土、砂浆试块均实行见证取样送样制度。
4、见证取样送样的程式：
①、建设单位应向工程受监质监站和工程检测单位递交“见证单位和见证人员授权书”。授权书应写明本工程现场委托的见证单位和见证人员姓名，以便质检机构和检测单位检查核对。
②、施工企业取样人员在现场进行原材料取样和试块制作时，见证人员必须在旁见证。
③、见证人员应对试样进行监护，并和施工企业取样人员一起将试样送至检测单位或采取有效的封样措施送样。
④、检测单位在接受委托检验任务时，须有送检单位填写委托单，见证人员应在检验委托上签名。
⑤、检测单位应在检验报告单备注栏中注明见证单位和见证人员姓名，发生试样不合格情况，首先要通知工程受监质监站和见证单位。
5、见证人员的基本要求：
①、必须具备见证人员资格：
a、见证人员应是本工程建设单位或监理单位人员。
b、必须具备初级以上技术职称或具有建筑施工专业知识。
c、经培训考核合格，取得“见证人员证书”。
②、必须具有建设单位见证人书面授权书。
③、必须向质监站或检测单位递交见证人书面授权书。
④、见证人员的基本情况由（自治区、直辖市）检测中心备案，每隔五年换一次证。
6、见证人员的职责：
①、取样时，见证人员必须在现场进行见证。
②、见证人员必须对试样进行监护。
③、见证人员必须和施工人员一起将试样送至检测单位。
④、有专用送样工具的工地，见证人员必须亲自封样。
⑤、见证人员必须在检验委托单上签字，并出示“见证人员证书”。
⑥、见证人员对试样的代表性和真实性负有法定责任。
常用建筑材料的质量检验
第二章混凝土
一、普通混凝土试样标准
1、普通混凝土立方体抗压强度、抗冻性和劈裂抗拉强度试件均为正立方体。
2、普通混凝土轴心抗压强度试验和静力受压弹性模量试验，采用150mm×150mm×300mm的棱柱体作为标准试件，前者每组3块，后者每组6块。
3、普通混凝土抗折（即弯曲抗拉）强度试验，采用150mm×150mm×600mm 小梁作为标准试件，每组3块。
4、普通混凝土抗渗性能试验试件采用顶面直径为175mm，底面直径为185mm，高度为150mm的圆台或直径与高度均为150mm的圆柱体试件，每组6块。试件在移入标准养护室以前，应用钢丝将顶面的水泥膜刷去。
5、普通混凝土与钢筋的粘结力（握裹力）为长方体棱柱体，尺寸为100mm ×100mm×200mm，骨料的最大粒径不得超过30mm；棱柱体中心⊙16光圆钢筋，表面光滑程度一致，粗细均匀，钢筋一端露出混凝土棱柱体端面10~20mm，钢筋另一端露出混凝土棱柱体端面50~60mm，每组6块。
6、普通混凝土收缩试验尺寸为100mm×100mm×515mm，（两端面）预留埋设不锈钢的凹槽。装上钢珠后，两钢珠顶端间距离（亦即试块总长）约为540mm。每组3块。
7、普通混凝土钢筋蚀试验，采用100mm×100mm×300mm的棱柱体试件，埋入的钢筋直径为6mm，长299mm的普通低碳钢，每组3块。
二、普通混凝土试样的取样
㈠现场搅拌混凝土
根据《混凝土结构工程施工质量验收规范》（GB5024—2002）规定，混凝土试样应在混凝土浇筑地点随机抽取，取样频率应符合列规定：
1、用于检查结构构件混凝土强度的试件，应在混凝土的浇筑地点随机抽取。
2、每拌制100盘且不超过100M3的同配合比的混凝土，取样不得少于一次。
3、每工作班拌制的同一配合比的混凝土不足100盘时，取样不得少于一次。
4、当一次连续浇筑超过1000M3时，同一配合比的混凝土每200M3取样不
得少于一次。
5、每一楼层、同一配合比的混凝土，取样不得少于一次。
6、每次取样应至少留置一组（一组为3个立方体试件）标准养护试件，同条件养护试件的留置组数，应根据实际需要确定，并符合下列要求：
①同条件养护试件所对应的结构构件或结构部位，应有监理（建设）、施工各方共同选定；
②对混凝土结构工程中的各混凝土强度等级，均应留置同条件养护试件；
③同一强度等级的同条件养护试件，其留置数量应根据混凝土工程量和重要性确定，不宜多于10组，且不应少于3组；
④同条件养护试件拆模后，应放置在靠近相应结构构件或结构部位的适当位置，并采取同样的养护方法。
7、对有抗渗要求的混凝土结构，其混凝土试件应在浇筑地点随机取样。同一工程、同一配合比的混凝土，取样不应少于一次，留置组数可根据实际需要确定。
㈡预拌（商品）混凝土
预拌混凝土（商品混凝土），除应在预拌混凝土厂内规定留置试块外，（商品）混凝土运到施工现场后，还应根据《预拌混凝土》（GB—1994）规定取样：
1、用于交货检验的混凝土试样应在交货地点采取。交货检验的混凝土试样的采取应在混凝土运到交货地点后按《普通混凝土拌合物性能试验方法标准》（BG/T50080—2002）规定在20min完成，强度试件的制作应在40min内完成。
2、一般在同一盘或同一车混凝土中的约1/4处、1/2处和3/4处之间分别取样，从第一次取样最后一次取样不宜超过15min。
3、每个试样量应满足混凝土质量检验项目所需用量的 1.5倍，且不于少0.02M3。
4、用于交货检验的混凝土强度试样，每100M3相同配合比的混凝土取样不得少于一次；一个工作班拌制的相同配合比的混凝土不足100M3时，取样也不得少于一次；当在一个分项工程中连续供应相同配合比的混凝土量大于1000M3时，其交货检验的试样，每200M3混凝土取样不得少于一次。
5、对于预拌混凝土拌合物的质量，每车应目测检查；混凝土坍落度检验的试样，每100M3相同配合比的混凝土取样检验不得少于一次，当一个工作班相同配合比的混凝土不足100M3时也不得少于一次。
㈢防水混凝土
根据《地下防水工程质量验收规范》（GB50208—2002），混凝土抗渗试块取样即试块留置按下列规定：
1、试件应在混凝土的浇筑地点制作。
2、连续浇筑混凝土每500M3应留置一组标准养护抗渗试件（一组为6个抗渗试件），且每项工程不得少于两组。采用预拌混凝土的抗渗试件，留置组数应视结构的规模和要求而定。
3、混凝土在浇筑地点的坍落度，每工作班至少检查两次。
㈣建筑地面工程水泥混凝土
根据《建筑地面工程施工质量验收规范》（GB50209—2002），建筑地面工程水泥混凝土试块取样按下列规定：
1、检验水泥混凝土强度试块的组数，每一层（或检验批）建筑地面工程不应小于1组。当每一层（或检验批）建筑地面工程面积大于100M2时，每增加1000M2应增做一组试块；小于1000M2按1000M2计算。
2、当改变配合比时，应相应的制作试块组数。
㈤粉煤灰混凝土
粉煤灰混凝土的质量，应以坍落度、抗压强度进行检验。
现场施工粉煤灰混凝土的坍落度的检验，每班至少应测定两次，其测定值允许偏差应为±20mm。
对非大体积粉煤灰混凝土每拌制100M3，至少成型一组试块，大体积粉煤灰混凝土每拌制500M3，至少成型一组试块。不足上列规定数量时，每班至少成型一组试块。
㈥试件制作要求
试模应符合《混凝土试模》（JG3019）中技术要求的规定。应定期对试模进行自检，自检周期宜为三个月。
1、在制作试件前应将试模清擦干净，并在其内壁涂以脱模剂。
2、试件用振动台成型时，混凝土拌合物应一次装入试模，装料应用抹刀沿试模内壁略加插捣并使混凝土拌合物高出试模上口，振动时应防止试模在振动台上自由跳动。振动应持续到混凝土表面出浆为止，刮除多余的混凝土并用抹刀抹平。
3、振动台应符合《混凝土试验室用振动台》（JG/T3020）中技术要求的规定。
4、试件用人工插捣时，混凝土拌合物应分两层装入试模，每层装料厚度应大致相等。插捣用的钢制捣棒应为：长600mm，直径16mm，端部磨圆。插捣按
螺旋方向从边缘向中心均匀进行。插捣底层时，捣捧应达到试模底面；插捣上层时，捣棒应穿入下层深度约为20~30mm。插捣时振捣棒应保时垂直，不得倾斜，并用抹刀沿试模内壁插入数次。每层的插捣次数应根据试件的截面而定，一般为每100cm2截面积不应少于12次。插捣完后，刮除多余的混凝土，并用抹刀抹平。
5、采用标准养护的试件，应在温度为20±5度环境中静一昼夜至二昼，然后编号，拆模。拆模后的试件应立即放在温度为（20±2）度、湿度为95%以上的标准养护室中养护或在温度为20±2度的不流动的Ca(OH)2饱和溶液中养护。标准养护室内，试件应放在架上，彼此间距应为10~20mm，并应避免用水直接淋刷试件。
采用与构筑物或构件同条件养护的试件，成型后即应覆盖表面，试件的拆模时间可与实际构件的拆模时间相同，拆模后，试件仍需保持同条件养护。
㈦混凝土试件的见证送样
混凝土试件必须由施工单位送样人会同建设单位（或委托监理单位）见证人（有见证人员证书）一起陪同送样。委托时，应认真填写好“委托单”上所要求的全部内容，如工程名称、使用部位、设计强度等级、捣制日期、配合比、坍落度等。
三、处理程序
根据《混凝土强度检验评定标准》（GBJ107—1987）规定：
1、对不合格批混凝土制成的结构或构件，应进行鉴定，并及时处理。
2、对混凝土试件强度的代表性有怀疑时，可采用从结构或构件中钻取试件的方法或采用非破损检验方法，按有关标准的规定对结构或构件中混凝土的强度进行推定。
3、结构或构件拆模、出池、出厂、吊装，预应力筋张拉或放张，以及施工期间需短暂负荷时的混凝土强度，应满足设计要求，或符合现行国家标准的有关规定。
第三章混凝土外加剂
取样方法：
一、混凝土外加剂
混凝土外加剂按《混凝土外加剂》（GB8076—1997）标准适用于普通减水剂、高效减水剂、早强减水剂、缓凝减水剂、缓凝高效减水剂、引气减水剂、早强剂、
缓凝气和引气剂共9种混凝土外加剂。
生产厂应根据产量和生产设备条件，将产品分批编号，掺量大于1%（含1%）同品种的外加剂每一编号为100t,掺量小于1%的外加剂每一编号为50t，不足100t 或50t的也可按一个批量计，同一编号的产品必须是混合均匀的。
每批取样量不少于0.5t水泥所需用的外加剂量。
每一编号取得的试样应充分混匀，分为两等份。一份按GB8076—1997标准规定方法与项目进行试验；另一份要封密保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。
二、混凝土泵送剂
年产量不小于500t,每50t泵送剂为一批，年产量500t以下的，30t为一批，每批不足50t或30t也作为一批。每批取样量不少于0.2t水泥所需用泵送剂量。
每一批取得的试样应充分混匀，分为两等份。一份按《混凝土泵送剂》（JC473—2001）标准进行试验；另一份封存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。
三、混凝土膨胀剂
每200t为一批，日产量不足200t时也作为一批。取样按水泥取样方法（GB/T12573—1990）。
取样应具有代表性，可以连续取样，也可从20个以上的不同部位取等量样品，每批抽样总量不小于10Kg。
每一批取得的样品应充分混合均匀，分为两等份。一份按《混凝土膨胀剂》（JC476—2001）用作试验；一份密封保存三个月，以备有疑问时交国家指定的检验机构进行复验或仲裁。
四、砂浆、混凝土防水剂
年产量500t以上的，每50t为一批；年产量500t以下的，每30t为一批。同批的产品必须是均匀的。
每批取样量不少于0.2t水泥所需的防水剂量。
每批取得的试样应充分混合均匀，分为两等份。一份按《砂浆、混凝土防水剂》（JC474—1999）标准进行试验；另一份密封保存一年，以备有疑问时交国家指定的检验机构进行复验与仲裁。
五、混凝土防冻剂
同一品种防冻剂，每50t为一批，不足50t也可作为一批。每批取样量不少于0.15t水泥所需的防冻剂量（以其最大掺量计）。
每批取得的试样应充分混匀，分为两等份。一份按《混凝土防冻剂》（JC475—1992）进行试验；另一份密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。
六、混凝土速凝剂
每20t为一批，不足20t也可作为一批。
每一批应从16个不同点取样，每个点取样250g，共取4000g，将试样充分混均。
每批取得的试样应充分混匀，分成两等份，一份按《喷射混凝土速凝剂》（JC477—1992）进行试验；另一份密封保存半年，以备有疑问时交国家指定的检验机构进行复验或仲裁。
七、复验
复验以封存样进行。如果使用单位要求现场取样，应让生产和使用单位人员在场的情况下于现场抽取三个以上等量试样混合得到平均样，复验按照型式检验项目检验。
八、处理程序
1、交货时外加剂的质量验收可抽取实物试样以其检验结果为依据，也可以外加剂同编号的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。
2、以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按本章第二节进行，取样分为二等份。一份由卖方保存，一份由买方按标准规定的项目和方法进行检验。
3、买方可先对试样按标准规定的匀质性项目进行试验。试验项目例如：固体含量或含水量、密度、细度、氯离子含量和水泥净浆流动度等。若超过标准规定值时，用户即可与销售商联系，办理退货。若砂浆、混凝土性能试验结果得出，按判定规则判为不合格产品，则不准用于建筑工程中。
买方检验认为产品质量不符合标准要求时，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的外加剂质量监督检验机构进行促裁检验。
4、以外加剂厂同编号外加剂检验报告为验收依据时，在发货前或交货时买
方（或委托卖方）在同编号外加剂中抽取试样，双方共同签封后保存半年；或委托卖方在同编号水泥中抽取试样，签封后保存半年。
在半年内，买方对外加剂质量有疑问时，则买卖双方应将共同签封的试样送省级或省级以上国家认可的外加剂质量监督检验机构进行仲裁检验。
第四章建筑砂浆
取样方法
一、砌体工程砂浆
根据《砌体工程施工质量验收规范》（GB50203—2002），砌体工程砂浆试块取样按下列规定：
1、在砂浆搅拌机出料口随机取样制作砂浆试块，同盘砂浆只应制作一组（一组为6个70.7mm×70.7mm×70.7mm立方体试件）标准养护试件。
2、不超过250M3砌体的同一类型、同一强度等级的砌体砂浆，每台搅拌机应至少抽检一次。
二、建筑地面工程水泥沙浆
根据《建筑地面工程施工质量验收规范》（GB50209—2002），建筑地面工程水泥沙浆试块取样按下列规定：
1、检验水泥沙浆强度试块的组数，每一层（或检验批）建筑地面工程不应小于1组。当每一层（或检验批）建筑地面工程面积大于1000M2时，每增加1000M2应做一组试块；小于1000M2按1000M2计算。
2、当改变配合比时，应相应地制作试块组数。
三、预拌砂浆
根据《预拌砂浆生产与应用技术规程》（DC/TJ08—502—2000），预拌砂浆试块取样按以下规定：
1、交货检验的砂浆试样应在砂浆运送到交货地点后按《建筑砂浆基本性能试验方法》（JGJ70—1990）的规定在20min内完成，稠度测试和强度试块的制作应在30min内完成。
2、试样应随机从运输车中采取，且在卸料过程中卸料量约1/4至3/4之间采取。
3、试样量应满足砂浆质量检验项目所需用量的1.5倍，且不宜少于0.01M3。
4、砂浆强度检验的试样，砌体砂浆取样频率按砌体工程砂浆第2条执行，地面砂浆按建筑地面工程水泥砂浆第1条执行。
5、砂浆稠度试样应每车取样检验。
四、试制作要求
1、在做好的砂浆试块面上，必须写好制作日期、强度等级、部位、砂浆种类。
2、做好的砂浆试块应在标准养护条件下进行“标养”。当工地现场无“标准条件”时，可采用自然养护，或及早地将试块带模送往试验室进行“标养”（试块不得受振动），以确保试块抗压检测值的准确。
3、制作和送检试块时，均须有持证的见证员参加并见证。试块送到实验室时，应认真填写好委托单。写明使用部位、砂浆种类、强度等级、工程名称、制作日期、配合比、稠度、养护条件等。报告开出后不得要求更改有关内容。
第五章水泥
取样方法
一、混凝土结构工程用水泥
根据《混凝土结构工程施工质量验收规范》（GB50204—2002），混凝土结构工程用水泥取样按以下规定：
1、同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t为一检验批，散装不超过500t为一检验批，每批抽样不少于一次。
2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。
二、砌体工程用水泥
根据《砌体工程施工质量验收规范》（GB50203—2002），砌体工程用水泥取样按以下规定：
1、水泥进厂使用前，应分批对其强度、安定性进行复验。检验批应以同一生产厂家、同一编号为一批。
2、当在使用中对水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应复查试验，并按其结果使用。
三、建筑装饰装修工程用水泥
根据《建筑装饰装修工程质量验收规范》（GB50201—2001），建筑装饰装修工程用水泥取样按以下规定：
1、同一厂家生产的同一品种、同一等级的进场水泥应至少抽取一组样品进行复检，当合同另有约定时应按合同执行。
2、抹灰用水泥应对其凝结时间和安定性进复验，粘结用水泥还应对其抗压强度进行复验。
四、取样送样规则
1、首先要掌握所购买的水泥的生产厂是否具有产品生产许可证。
2、水泥委托检验样必须以每一个出厂水泥编号为一个取样单位，不得有两个以上的出厂编号混合取样。
3、水泥试样必须在同一编号不同部位处等量采取，取样点至少在20点以上，经混合均匀后用防潮容器包装，重量不少于12Kg。
4、委托单位必须逐项填写检验委托单，如水泥生产厂名、商标、水泥品种、强度等级、出厂编号或出厂日期、工程名称，全套物理检验项目等。用于装饰的水泥应进行安定性的检验。
5、水泥出厂日期超过三个月应在使用前作复验。
6、进口水泥一律按上述要求进行。
五、处量程序
硅酸盐水泥、普通硅酸盐水泥、矿渣硅酸盐水泥、火山灰质硅盐水泥及粉煤灰硅盐水泥、复合硅酸盐水泥：
1、交货时水泥的质量验收可收取实物试样以其检验结果为依据，也可以水泥厂同编号水泥的检验报告为依据。采取何种方法验收由买卖双方商定，并在合同或协议中注明。
2、以抽取实物试样的检验结果为验收依据时，买卖双方应在发货前或交货地共同取样和签封。取样方法按GB12573—1990进行，取样数量为20Kg缩分为二等份。一份由卖方保存40d，一份由买方按标准规定的项目和方法进行检验。
在40d以内，买方检验认为产品质量不符合标准要求，而卖方又有异议时，则双方应将卖方保存的另一份试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
3、以上水泥厂同编号水泥的检验报告为验收依据时，在发货前或交货时买方（或委托卖方）在同编号水泥中抽取试样，双方共同签封后保存三个月；或委托卖方在同编号水泥中抽取试样，签封后保存三个月。
在三个月内，则买卖双方应将共同签封的试样送省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。
水泥出厂后90d内，如购货单位对水泥质量提出疑问或施工过程中出现与水泥质量有关的问题需要由水泥质量监督检验机构仲裁时，用水泥厂同一编号水泥
的封存样进行。
若用户对水泥的安定性、初凝时间有疑问要求现场取样仲裁时，生产厂在按到用户要求后7d内会同用户共同取样，送水泥质量监督检验机构检验。生产厂在规定时间内不去现场，用户可单独取样送检，结果同等有效。
第六章骨料
取样方法
一、砂石的验收
砂石的验收分别按《普通混凝土用砂质量标准及检验方法》（JCJ52—1992）及《普通混凝土用碎石或卵石质量标准及检验方法》（JCJ53—1992）中的规定进行。购货单位应按同产地同规格分批验收。用大型工具（如火车、货船或汽车）运输的，以400M3或600t为一验收批。用小型工具（如马车等）运输的，以200M3或300t为一验收批。不足上述数量者以一批论。
对于砂子，每验收批至少应进行颗粒级配、含泥量和泥块含量检验。如为海砂，还应检验其氯离子含量。对重要工程或特殊工程应根据工程要求，增加检验项目。当质量比较稳定、进料量又较大时，可定期检验。
对于石子，每验收批至少应进行颗粒级配、含泥量、泥块含量及针、片状颗粒含量检验。对重要工程或特殊工程应根据工程要求增加检验项目。当质量比较稳定、进料量又较大时，可定期检验。
使用单位对砂、石的质量检测报告内容应包括委托单位、样品编号、工程名称、样品产地、类别、代表数量、检测依据、检测条件、检测项目、检测结果、结论等。
二、取样规定
每验收批取样方法应按下列规定执行
1、在料堆上取样时，取样部位应均匀分布。取样前先将取样部位表铲除。然后对于砂子由各部位抽取大致相等的8份，组成一组样品。对于石子由各部位抽取大致相等的15份（在料堆的顶部、中部和底部各由均匀分部的五个不同部位取得）组成一组样品。
2、从皮带运输机上取样时，应在皮带运输机机尾的出料处用接料器定时抽取，砂为4份，石子为8份，组成一组样品。
3、从火车、汽车、货船上取样时，应从不同部位和深度抽取大致相等的砂为8份、石子为16份，分别组成一组样品。
4、若检验不合格时，应重新取样。对不合格项，进行加倍复检。若仍有一个
试样不能满足标准要求，应按不合格样品处理。
5、每组样品的取样数量，对每单项试验，应不小于表2.5.1、表2.5.2所规定的最少取样量。须作几项试验时，如能保证样品经一项试验后不致影响另一项试验的结果时，也可用同一组样品进行几项不同的试验。
6、每组样品应妥善包装，避免细料散失及防止污染。并附样品卡片，标明样品的编号、名称、取样时间、产地、规格、样品量、要求检验的项目及取样方式等。
三、样品缩分方法
㈠砂子的缩分
采用人工四分法缩分：将所取每组样品置于平板上，在潮湿状态下拌合均匀，并堆成厚约为20mm的“圆饼”。然后沿互相垂直的两条直径把“圆饼”分成大致相等的四份，取其对角的两份重新拌匀，再堆成“圆饼”。重复上述的过程直至缩分后的材料量略多于进行试验所必需的量为止。
对较少的砂样品（如作单项试验时），可采用较干的原砂样，但应经过仔细拌匀后缩分。
砂的堆积密度、紧密密度及含水率检验所用的试验可不经缩分，在拌匀后直接进行试验。
㈡石子的缩分
将每组样品置于平板上，在自然状态下拌混均匀，并堆成锥体，然后沿互相垂直的两条直径把锥体分成大致相等的四份，取其对角的两份重新拌匀，再堆成锥体，重复上述的过程，直至缩分后的材料量略多于进行试验所必需的量为止。
碎石或卵石的含水率、堆积密度、紧密密度检验所用的试样，不经缩分，拌匀后直接进行试验。
第七章钢材机械性能
取样方法
一、原材料
㈠钢筋
1、取样规则
①、热轧光圆钢筋、余热处理钢筋每批由重量不于大于60t的同一牌号、同一炉罐号、同一规格、同一交货状态的钢筋组成。
②、热轧带肋钢筋、低碳钢热轧圆盘条每批由重量不大于60t的同一牌号、
同一炉罐号、同一规格的钢筋组成。
③、碳素结构钢每批由重量不大于60t的同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态的钢筋组成。
④、冷轧带肋钢筋每批由同一牌号、同一外形、同一规格、同一生产工艺和同一交货状态的钢筋组成，每批不大于60t。
2、取样数量
钢筋的试样数量根据其供货形式的不同而不同。
①、直条钢筋：每批直条钢筋应做2个拉伸试验、2个弯曲试验。用《碳素结构钢》（GB/T700—1988）验收的直条钢筋每批应做1个拉伸试验、1个弯曲试验。
②、盘条钢筋：每批盘条钢筋应做1个拉伸试验、2个弯曲试验。
③、冷轧带肋钢筋：逐盘或逐捆做1个拉伸试验，牌号CRB550每批做2个弯曲试验，牌号CRB650及其以上每批做2个反复弯曲试验。
3、取样方法
拉伸和弯曲试验的试样可在每批材料中任选两根钢筋切取。钢筋试样不需作任何加工。
㈡型钢
1、样坯的切取
根据中华人民共和国国家标准《钢及钢产品力学性能试验取样位置及试样制备》（GB/T2975—1998）的要求：
样坯应在外观尺寸合格的钢产品上切取。
取样时，应对抽样产品、试料、样坯和试样作出标记，以保证始终能识别取样的位置及方向。
取样时，应防止过热、加工硬化而影响力学性能。
用烧割法切取样坯时，从样坯切割线至试样边缘必须留有加工余量，一般应不小于钢产品的厚度或直径，但不得小于20mm。
冷剪样坯所留的加工余量，按表2.6.1选取：
2、试样的制备
制备试样应避免由于机加工使钢表面产生硬化及过热而改变其力学性能，机加工最终工序应使试样的表面质量、形状和尺寸满足相应试验方法标准的要求。
当要求标准状态热处理时，应保证试样的热处理制度与样坯相同。
3、试样的取样位置
①、在型钢腿部宽度方向切取样坯的位置，见图2—6—1。
②、在型钢腿部厚度方向切取样拉伸样坯的位置，见图2—6—2。
③、在六角钢上切取拉伸样坯位置，见图2—6—3。
④、在矩型截面上切取样拉伸样坯的位置，见图2—6—4。
⑤、在钢板上切取拉伸样坯位置，见图2—6—5。
4、取样的规则
型钢应按批进行检查与验收，每批重量不得大于60t。每批应由同一牌号、同一炉罐号、同一等级、同一品种、同一尺寸、同一交货状态组成。
5、取样数量
每批型钢应做1个拉伸试验，1个弯曲试验。
二、钢筋焊接件
㈠闪光对焊
①、钢筋闪光对焊接头的机械性能试验包括拉伸试验和弯曲试验，应从每批成品中切取6个试件，3个作拉伸试验，3个作弯曲试验。
②、在同一台班内，由同一焊工完成的300个同级别、同直径钢筋焊接接头应作为一批。当同一台班内焊接的接头数量较少，可在一周之内累计计算；累计仍不足300个接头，应按一批计算。
㈡电阻点焊
1、钢筋焊接骨架
①、凡钢筋级别、直径及尺寸均相等的焊接骨架应视为同一类型制品，每200件为一批。一周内不足200件的亦按一批计算。
②、力学性能试验，应从每批成品中切取。当所切取试件的尺寸小于规定的试件尺寸时，或受力钢筋直径大于8mm时，可在生产过程中焊接试验用网片，从中切取试件，抗剪试件纵筋长度应大于或等于290mm，横筋长度应大于或等于300mm。
③、由几种钢筋直径组合的焊接骨架，应对每种组合作力学性能试验。
④、热轧钢筋的焊点应作抗剪试验，试件为3件，冷拔低碳钢丝焊点，除作
抗剪试验外，还应对较小钢丝作拉伸试验，试件各为3件。
2、钢筋焊接网
①、凡钢筋级别、直径及尺寸均相同的焊接网应视为同一类型制品，每批不应大于30t，或者每200件为一批。一周内不足30 t或200件的亦按一批计算。
②、力学性能试验的试件应从每批成品中切取。
③、焊接网的力学性能试验包括拉伸试验、弯曲试验和抗剪试验。冷轧带肋钢筋或冷拔低碳钢丝的焊点应作拉伸试验，试件数量为纵向钢筋1个，横向钢筋1个。冷轧带肋钢筋焊点应作弯曲试验，试件数量为纵向钢筋1个，横向钢筋1个。热轧钢筋、冷轧带肋钢筋或冷拔低碳钢丝的焊点应作抗剪试验，试件数量为3个。
㈢电弧焊
①、在工厂焊接条件，以300个同接头形式、同钢筋级别的接头为一批；在现场安装条件下，每一至二楼层以300个同接头形式、同钢筋级别的接头作为一批，不足300个时仍作为一批。
②、从每批成品中切取3个接头进行拉伸试验。
㈣电渣压力
①、在一般构筑物中，每300个同级别钢筋接头为一批，在现浇钢筋混凝土多层结构中，应以每一楼层或施工区段中300个同级别钢筋接头作为一批，不足300个接头仍应作为一批。
②、从每批接头随机切取3个接头作拉伸试验。
㈤预埋件T型接头埋弧压力焊
①、当进行力学性能试验时，应以300件同类型预埋件作为一批。一周内连续焊接时，可累计计算。当不足300件时，亦按一批计算。
②、从每批预埋件随机切取3个接头进行拉伸试验。
㈥钢筋气压焊
①、当进行力学性能试验时，在一般构筑物中，以300个接头作为一批；在现浇钢筋混凝土房屋结构中，同一楼层中应以300个接头作为一批，不足300个接头仍应作为一批。
②、机械性能检查时，从每批接中随机切取3个接头作拉伸试验。在梁、板
的水平钢筋连接中，应另切取3个接头做弯曲试验。
四、机械连接件
㈠机械连接的种类
目前机械连接有以下几种：锥螺纹连接、带肋钢筋挤压连接、镦粗直螺纹连接等。
㈡机械连接的取样
①、工艺检验。钢筋连接工程开始前及施工过程中，应对每批进场钢筋进行接头工艺检验，每种规则钢筋接头的工艺检验的试件不应少于3个。对于SA级和A级接头还应取1根钢筋母材作实际强度的试验。
②、接头的现场检验按验收批进行。同一施工条件下采用同一批材料的同等级、同型式、同规格接头，以500个接头为一验收批，不足500个接头也作为一批。对于接头的每一验收批，必须在工程结构中随机截取3个试件作单向拉伸试验。在现场连续检验10个验收批，其全部单向拉伸试件一次抽样均合格时，验收批接头数量可扩大一倍。
五、处理程序
㈠一般规定
试验结果如不符合标准所规定的指标，应判为不合格，对于不合格试验，应在24h内报上级主管部门。
㈡原材料
根据国家标准《型钢验收、包装、标志及质量证明书的一般规定》（GB2101—1989）或《钢及钢产品交货一般技术要求》（GB/T17505—1998）的规定，任何检验如有一项试验结果不符合标准要求，则从同一批中再任取双倍数量的试样进行该不合格项目的复验。复验结果（包括该项试验所要求的任一指标）即使有一个指标不合格，则整批不得交货。
㈢焊接件
①、闪光对焊
当检验结果有1个试件的抗拉强度低于规定值，或有2个试件在焊缝或热影响区发生脆断时，应再取6个试件进行复验。复验中如仍有1个试件的抗拉强度小于规定值时，或有3个试件断于焊缝或热影响区，呈脆性断裂，应确认该批接
头为不合格品。
弯曲试验结果如有2个试件发生破断时，应再取6个试件进行复验；复验结果，当仍有3个试件发生破断，应确认该批接头为不合格品。
②、电弧焊
当试验结果，有1个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有2个试件发生脆断，应再取6个试件进行复验。复验中如仍有1个试件的抗拉强度小于规定值，或有1个试件断于焊缝，或有3个试件呈脆性断裂，应确认该批接头为不合格品。
③、电渣压力焊
当试验结果，有1个试件的抗拉强度低于规定值，应再取6个试件进行复验。复验结果如仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格品。
④、预埋件T型接头埋弧压力焊
当试验结果，有1个试件的抗拉强度低于规定值，应再取6个试件进行复验。复验结果如仍有1个试件的抗拉强度小于规定值，应确认该批接头为不合格品。
⑤、钢筋气压焊
试验结果若有1个试件不符合要求时，应再切取6个试件进行复验。复验结果如仍有1个试件不符合要求，则该验收批为不合格。
㈣机械连接件
三个试件的拉伸结果有一个试件的抗拉强度不符合要求，应取6个试件进行复检；复检结果如仍有1个试件符合要求，则该批接头判为不合格。
第八章钢材化学分析
取样方法
用户经常遇到的成品是钢材，因而一般是在成品钢材上采取试样进行化学分析，称为成品分析。
钢筋在加工过程中发现脆断、焊接性能不良或机械性能显著不正常等现象时，应做化学分析或其他专项检验。
一、取样总则
根据现行国家标准《钢筋混凝土用热轧光圆钢筋》（GB13013—1991）、《钢筋混凝土用热轧带肋钢筋》（GB1499—1998）、《钢筋混凝土用余热处理钢筋》
《碳素结构钢》
（GB700
《低碳热轧圆盘条》
（GB/T701—1997）、
（GB13014—1991）、
—1988）的有关规定，每一炉罐号的钢材均应取一个样进行化学分析。化学分析
质保单由供货方提供，否则不得收用。
用于化学分析的试样，必须在钢材具有代性的部位采取。试样应均匀一致，
能充分代表每批钢材的数量，以满足全部分析的要求。
化学分析用试样屑，可钻取、刨取，或用其他工具制取。样屑应粉碎并混合
均匀。制备样屑时，不能用水、油或其他润滑剂，并应注意除尽钢表面的氧化铁
皮及脏物。成品钢材还应除去其表面的脱碳层、渗碳层、涂层、镀层金属或其他
外来物质。
当用钻头取样时，对熔炼分析或小断面钢材成品分析，钻头直径应尽可能的大，至少不应小于6mm；对于大断面钢材成品分析，钻头直径不应小于12mm。
供仪器分析用的试样样块，使用前应根据分析仪器的要求。适当予以磨平或抛光。
二、成品分析取样方法
㈠大断面钢材
大断面的初轧坯、方坯、扁坯、圆钢、方钢、段钢件等，样屑应从钢材的整个横断面或半个横断面上刨取；或从钢材横断面中心至边缘的中间部位（或对角线1/4处）平行于轴线钻取；或从钢材侧面垂直于轴中心线钻取，此时钻孔深度应达钢材或钢坯的轴心处。
大断面的中空锻件或管件，应从壁厚的中间部位钻取，或在端头整个横断面刨取。
㈡小断面钢材
小断面钢材包括圆钢、方钢、扁钢、工字钢、槽钢、角钢、复杂型钢、钢管、盘条、钢带、钢丝等，应从钢材的整个横断面上刨取（焊接钢管应避开焊缝）；或从横断面上沿轧制方向钻取，钻孔应对称均匀分布；或从钢材外侧面的中间部位垂直于轧制方向用钻通的方法钻取。
如钢带、钢丝不能按以上方法取样时，应从弯折叠合或捆扎成束的样块横断面上刨取；钢管可围绕其外表面在几个位置钻通管壁钻取；薄壁钢管可压扁叠合后在横断面上刨取。
㈢钢板
纵轧钢板宽度小于1m时，沿钢板宽度剪切一条宽50mm的试料；钢板宽度大于或等于1m时，沿钢板宽度自边缘至中心剪切一条宽50mm的试料。将试料两端对齐，折叠1~2次或多次，并压紧弯折处，然后在其长度的中间，沿剪切的内
边刨取，或自表面用钻通的方法钻取。
厚钢样不能折叠时，则按纵轧钢板或横轧钢板所述相应折叠的位置钻取或刨取，然后将等量样屑混合均匀。
三、处理程序
试验结果如有一项不符合现行标准规定的数值，即应另取双倍数量的试样重做各项试验。如仍有一个试样不合格，则该批钢材为不合格品。
第九章墙体材料
取样方法
一、烧结普通砖、烧结多孔砖、蒸压灰砂砖、粉煤灰砖
1、每一生产厂家的砖到现场后，必须对其强度进行复验。抽检数量按烧结普
通砖15万块、多孔砖5万块、灰砂砖及粉煤灰砖10万块各为一检验批，抽检数量为1组。
2、强度检验试样每组为15块。
二、普通混凝土小型空心砌块
1、每一生产厂家的小砌块到现场后，必须对其强度等级进行复验，每1万块
小砌块至少应抽检一组。用于多层以上建成筑基础和底层的小砌块抽检数量应不少于2组。
2、强度检验试样每组5块。
三、蒸压加气混凝土砌块
1、同品种、同规格、同等级的砌块，以10000块为一批，不足10000亦为一
批。
2、试件的制备，采用机锯（不得用砂轮片）或刀锯，锯时不得将试样弄湿。
体积密度和抗压强度试件，沿制品膨胀方向中心部分上、中、下顺序锯取一
组，“上”块上表面距离制品顶面30mm，“中”块在制品的正中处，“下”块下
表面距离制品底面30mm。制品的高度不同，试件间隔略有不同。试件尺寸为
100mm*100mm*100mm立方体试件（如图2—8—2）。
3、强度级别和体积密度检验应制作3组（9块）试件。
四、处理意见
墙体材料见证取样送检合格后方可使用，若检验不合格，应退货或作降级使
用处理。
第十章基础回填材料
取样方法
一、取样数量
土样取样数量，应依据现行国家标准及所属行业或地区现行标准执行。㈠、依据《建筑地基基础工程施工质量验收规范》（GB50202—2002）和《建筑地基基础设计规范》(GB50007—2002)取样在压实填土的过程中，应分层取样检验土的干密度和含水量。每50~100M2面积内应有一个检验点，根据检验结果求得压实系数。（环刀法）
㈡、依据《建筑地基处理技术规范》（JCJ79—2002）取样
当取土样检验垫层的质量时，对大基坑每50~100M2应不少于1个检验点；对基槽每10~20M2应不少于1个点；每个单独柱基应不少于1个点。（环刀法）
㈢、依据上海市标准《地基处理技术规范》（DBJ08—40—1994）取样
1、整片垫层
①、面积≤300M2时：环刀法为30~50M2布置一个，贯入法为10~15M2布置一个。
②、面积＞300M2时：环刀法为50~100M2布置一个，贯入法为20~30M2布置一个。
2、条形基础下垫层
①、参照整片垫层要求。
②、每个单独基础下垫层不少于两个测点。
㈣、依据《城市道路工程及施工验收规程》（DBJ08—225—1997）取样土路基、石灰土垫层检测频率：每层1000M2测一组，每组3点。（环刀法）人行道路基、土路肩检测频率：每100m测2点。（环刀法）
砂？、碎石垫层、三渣基层检测频率：每层1000M2测1点。（灌沙法）
二灰土底基层检测频率：每层1000M2测1点。（环刀法）
进出口斜坡土基检测频率：每个测1点。（环刀法）
㈤、依据《市政排水管道工程施工及验收规程》（DBJ08—220—1996）取样沟槽覆土、沟槽回填沙胸腔部分和管顶以上500mm内检测频率：两井之间
必须加盖见证取样检测的专用章。 第十一条本规定由国务院建设行政主管部门负责解释。 第十二条本规定自发布之日起施行。 建设部关于加强工程质量检测工作的 若干意见 建监（96)208号 为了进一步做好工程质量检测工作，保证其在工程质量控制中的作用，根据目前的实际情况，对加强工程质量检测工作提出如下意见： 1 加强领导，提高对做好工程质量检测工作的认识 工程质量检测工作是工程质量监督管理的重要内容，也是做好工程质量工作的技术保证。 各级建设行政主管部门要按照建设部《建设工程质量管理办法》和《建筑工程质量检测工作规定》的要求，切卖加强对工程质量检测工作的领导，要进一步提高对工程质量检测工作的认识，增强做好工作的责任感和紧迫感。 各地区、各部门要结合本地区、本部门的具体情况，制订出切实可行的工程质量检测工作规划和具体措施，以确保工程质量检测工作的公正性、科学性和准确性。 2 进一步建立和健全工程质量检测体系 建立和健全工程质量检测机构，是做好工程质量检测土作的组织保证。根据建设部《建筑工程质量检测工作规定》，全国的建设工
程质量检测机构，由国家、省、市，<地)、县(市)级工程质量检测机构组成．目前，尚未建立省级工程质量检测机构的省、自治区，应在1996年底以前建立起来；尚未建立的市(地)、县(市)，要积极创造条件，应在1997年底以前建立起来。省级工程。 质量检测机构（中心）可在现有的专职检测机构或科研单位中，根据条件择优确定，并加以完善；新设立的市(地)、县(市)级工程质量检测机构宜设在当地过程质量监督机构之中，不宜再单独设立。 企业内部的土建试验室作为企业的质量保证机构，原则上只能承担本企业承建工程质量的检测任务。根据各地情况，对达到建筑施工和建筑构件一级试验室资质条件的，并经省级建设行政主管部门批准列入检测机构的企业内部土建试验室，方可承接社会委托的检测任务。否则，出据的检测数据无效。 3加强检测机构自身建设，提高检测工作质量 各级工程质量检测机构必须经过省级(含省级)，以上建设行政主管部门的资质认可和技术监督部门的计量认证审查，获得《工程质量检测机构资质认可证书》和《计量认证合格证书》，并在有效期内方可开展工程质量检测工作，否则，其出具的检测数据无效。 各级检测机构要建立健全质量保证体系，制定切实可行的质量管理手册，并在检测工作中认真贯彻执行。各级检测机构要按照有关规定，从组织机构、仪器设备、检测工作、人员素质、环境条件、工作制度等方面，不断加强自身建设，努力提高工程魇量检测业务水平，以确保检测工作的质量。
一、填空题（每空2分，共10分） 1 2、重要程度及监督监督控制要求不同的质量控制点，按照检查监督的力度不同我们可以分为见证点W 点和停止点H 点。 3、施工时所用的砌块产品龄期不应小于28 d。 4、涉及结构安全的试块、试件和见证取样与送检的比例不得低于有关标准规定取样数量的30 %。 5、所有分项工程施工，施工单位应在自检后，填写分项工程报检申请表，并附上分项工程评定表。 二、单项选择题（每题3分，共30分） 1、主体结构应由（D）组织进行验收。 A、项目经理 B、施工单位质量负责人 C、专业监理工程师 D、总监理工程师 2、根据《建设工程施工质量验收统一标准》（GB50300），单位工程竣工验收应由（B）组织。 A、施工单位 B、建设单位 C、设计单位 D、监理单位 3、当大体积混凝土平面尺寸过大时，可以适当设置（C），以减小外应力和温度应力；同时也有利于散热，降低混凝土的内部温度。 A、沉降缝 B、温度缝 C、变形缝 D、后浇缝
4、工程开工前应由（D）向有关人员进行安全技术交底。 A、项目经理 B、项目专职安全管理员 C、项目经理部的安全工程师 D、项目经理部的技术负责人 5、凡涉及安全、功能的有关产品，应按各专业工程质量验收规范规定复验，并经（B）检查认可。 A、施工单位技术负责人 B、设计单位 C、建设单位技术负责人 D、监理工程师（建设单位技术负责人） 6、隐蔽工程在隐蔽之前，应由（D）通知有关单位进行验收，并形成验收文件。 A、建设单位 B、监理单位 C、业主 D、施工单位 7、观察验槽的重点应选择在（C） A、基坑中心点 B、基坑边角处 C、受力较大的部位 D、最后开挖的部位 8、暗龙骨吊顶工程下列项不需防腐处理的是（C） A、金属吊杆 B、木龙骨 C、石膏板 D、金属龙骨 9、C30表示混凝土的（C）应大于或等于30MPa，且小于35MPa。 A、立方体抗压强度 B、轴心抗压强度 C、立方体抗压强度标准值 D、轴心抗压强度标准值 10、只能用于室内不能用于室外的陶瓷面砖品种是（B）。 A、多孔砖 B、有釉陶瓷砖 C、空心砖 D、无釉陶质砖
苏州太美精品酒店有限公司苏州太湖丁家坞精品酒店工程 建 筑 工 程 质 量 见 证 取 样 送 检 制 度 编制人： 审核人： 编制单位：南通建工集团股份有限公司 编制日期：20117年3月10日
见证取样制度 1. 建筑工程质量见证取样制度 1.1建筑工程质量的重要性 建筑工程是大型的综合产品，具有投资大，消耗材料、人力多，建设工期长，使用寿命长等特性。它的质量好坏，涉及生命财产的安全，人们工作条件和生活环境的改善，关系到国家经济发展和社会稳定。 改革开放以来，国家将建筑业作为国民经济发展的支柱产业，拉动国民经济发展的增长点，因此建筑工程质量是关系到国家经济发展的重大问题。要发展经济，就必须加强产品质量管理，努力提高产品质量，提高产品的可靠性。这是经济发展的永恒主题，是全社会共同奋斗的目标和应尽的责任。 追究质量事故的直接原因，多与操作技术和材料质量问题有关，因此提高操作技术，加强材料质量的检验是搞好工程质量最根本的关键。 1.2见证取样的范围 根据国务院《建设工程质量管理条例》第三十一条做出的规定，施工现场必须对水泥、混凝土试块、混凝土外加剂、砌筑砂浆试块、结构用钢材及焊接或机械连接件、墙体材料、防水材料等试验进行见证取样。 《苏州市房屋建筑工程和市政基础设施工程实行见证取样和送检的管理规定》作了详细的规定： 见证取样和送检的项数，不得少于试验总数的30%，重要工程和重要部位可以增加次数，送检试样在施工中随机抽取，不得另外进行。 随着监理制度的广泛推行，建筑工程技术资料管理规程的实行，许多重要的原材料都要进行送样、复试及验收程序，对铝合金和塑钢门窗按批量抽检，进行三项性能测试。 2001年7月1日起，国家规定执行《民用建筑工程室内环境污染控制规范》（GB50325-2001）公布建筑材料、建筑装饰装修材料有害物质限量的十项国家标准，要求强制执行，因此对建筑材料、建筑装饰装修材料的见证取样复试检测显得十分重要。 此外，还应按照《外墙外保温工程技术规程》（JGJ144-2004）对外墙外保温材料进行检验。
三、见证取样和送检 30、见证取样和送检的主要文件规定 对见证取样和送检作出规定的文件主要有： （1）建设部《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》（建建[2000]211号），于2000年9月26日起实行。 （2）北京市住建委《建设工程见证取样和送检管理规定（试行）》（京建质[2009]289号），于2009年6月1日起施行。 31、建设部（建建[2000]211号）文件中规定如下试块、试件和材料必须施行见证取样和送检 （1）用于承重结构的混凝土试块； （2）用于承重墙体的砌筑砂浆试块； （3）用于承重结构的钢筋及连接接头试件； （4）用于承重墙的砖与混凝土小型砌块； （5）用于拌制混凝土和砌筑砂浆的水泥； （6）用于承重结构的混凝土中使用的掺加剂； （7）地下、屋面、厕浴间使用的防水材料； （8）国家规定必须实行见证取样和送检的其他试块、试件和材料。 33、监理单位应按下列规定及办法做好见证取样和送检工作 （1）见证取样和送检的项目应按北京市住建委的京建质[2009]289号文件以及相关标准的规定确定； （2）见证人员应由具有建筑施工检测试验知识的监理人员担任，并经过培训。未监理的工程由建设单位按照要求配备见证人员； （3）见证人员确定后，应及时告知该工程的质量监督机构和承担相应见证试验的检测机构。填写并报送见证取样和送检见证人告知书（格式见京建质[2009]289号文件附件）； （4）见证人员发生变化时，监理单位应通知检测机构和监督机构，见证人员的更换不得影响见证取样和送检工
作； （5）需要见证取样的送检的项目，施工单位应在取样前24小时通知见证人员，见证人员应按时到场进行见证； （6）见证人员应对取样和送检的全过程进行见证，并填写见证记录。试验（取样）人员和见证人员应当在见证记录上签字； （7）见证人员应核查见证的项目、数量、比例是否满足有关规定； （8）施工现场的见证取样和送检工作除应遵守上述文件外，还应遵守《建筑工程检测试验技术管理规范》（JGJ190-2010）的规定，该规范于2010年7月1日起实施。 34、见证取样和送检过程中见证人员应该做好见证记录 项目监理部应按照施工单位制定的试验计划编制“见证取样及送检计划”。取样前见证人员应及时到现场，对取样和送检过程进行见证，督促、检查试验（取样）人员做好样品的成型、保养、存放、封养、送检全过程工作，并对见证过程作出记录。 试样或其包装上应有标识、封志。标识和封志应至少标明试件编号、取样日期等信息，并由见证人员和试验（取样）人员签字。见证人员应填写见证记录，由施工单位将见证记录归入施工技术档案。 施工现场的见证取样和送检工作应遵守《建筑工程检测试验技术管理规范》（JGJ190-2010）的规定，该规范于2010年7月1日起实施。 35、见证取样和送检的责任 北京市住建委京建质[2009]289号文件规定：试验人员和见证人员对见证取样和送检试样的代表性和真实性负责。因玩忽职守或弄虚作假使样品失去代表性和真实性造成质量事故的，应依法承担相应的责任。 行业标准《建筑工程检测试验技术管理规范》（JGJ190-2010）中的强制性条文规定：“施工单位及其取样、送检人员必须确保提供的检测试样具有真实性和代表性”，“见证人员必须对见证取样和送检过程进行见证，且必须确
取样是按有关的技术标准、规范规定，从检验（检测）对象中抽取实验样品的过程。送样是指取样后将试样从现场移交给有检测资格的单位承检的全过程。取样和送样是工程质量检测的首要环节，其真实性和代表性直接影响检测数据的公正性。 为保证试件能代表母体的质量状况和取样的真实，制止出具只对试样（来样）负责的检测报告，保证建设工程质量检测工作的科学性、公正性和准确性，以确保工程质量，根据建设部建建[20001211]号《房屋建筑工程和市政基础设施工程实行见证取样和送检取样的规定》的要求，制定本制度。 一．工程概况： 1．项目名称：板房沟乡琴苑社区服务中心 2．工程地址：乌鲁木齐县 3．建设单位：乌鲁木齐县民政局 4．勘察单位：新疆岩土工程勘察设计研究院有限公司 5．设计单位：福建超平建筑设计有限公司 6．施工单位：新疆众旺达建设工程有限公司 7．监理单位：新疆成汇工程管理有限公司 8．结构类型：框架结构，框架为二级抗震 9．建筑面积：817.47㎡ 10. 建筑层数：地上三层 11．质量要求：合格
12．计划开竣工日期：2016年5月30日至2016年10月15日13．抗震设防烈度：八度 二、见证取样的目的 为规范房屋建筑工程和市政基础设施工程中涉及结构安全的试块、试件材料的见证取样和送检工作，从而保证本工程质量。 三、施工过程中的见证取样 在施工过程中，见证人员应按照见证取样和送检计划，对施工现场的送检进行见证，取样人员应在试件或其包装上作出标识、封标。标识和封标应标明工程名称、取样部位、取样日期、样品名称和样品数量，并由见证人员和取样人员签字。见证人员应制作见证记录，并将见证记录归入施工技术档案。 见证人员和取样人员应对试样的代表性和真实性负责。 1、见证取样送样的范围 本工程凡结构用钢筋及焊接试件、混凝土试块、砌筑砂浆试块、防水材料等项目，均实行见证取样。下列试块、试件和材料必须实施见证取样和送检。 2、见证取样的程序 项目施工负责人和监理单位应共同制定有见证取样和送检计划并确定承担有见证试验的试验室。
证取样-概述 见证取样和送检制度是指在建设监理单位或建设单位见证下，对进入施工现场的有关建筑材料，由施工单位专职材料试验人员在现场取样或制作试件后，送至符合资质资格管理要求的试验室进行试验的一个程序。 见证取样和送检由施工单位的有关人员按规定进场材料现场取样，并送至具备相应资质的检测单位进行检测。见证人员和取样人员对试样的代表性和真实性负责。如今，这项工作大部分工程均由监理和施工单位共同完成。实践证明，见证取样和送检工作为保证建设工程质量检测公证性、科学性、权威性的首要环节，对提高工程质量，实现质量目标起到了重要作用。为监理单位对工程质量的验收、评估提供了直接依据。但是，在实际操作过程中，来自业主、监理、施工单位及检测部门等方面的原因，导致这项工作的开展存在一定的困难和问题，也就是工作的真实性难以保证。现就监理工程师如何做好见证取样和送检的过程管理，谈一下自己的看法。 见证取样-规定 取样，是按照有关技术标准、规范的规定，从检验（或检测）对象中抽取实验样品的过程；送检，是指取样后将样品从现场移交有检测资格的单位承检的过程。取样和送检是工程质量检测的首要环节，其真实性和代表性直接影响到监测数据的公正性。 在当前市场经济影响下，不少检测单位热衷于为其他单位提供委托试验服务；另一方面，部分建筑施工企业的现场取样缺少必要的监督管理制度，滋生了由于实验取样的不规范，以及少数单位弄虚作假而出现样品合格但工程实体质量不合格的不良现象，使检测手段失去对工程质量的控制作用。因此，对工程质量检测应加强管理。 为保证试件能代表母体的质量状况和取样的真实，制止出具只对试件（来样）负责的检测报告，保证建设工程质量检测工作的科学性、公正性和准确性，以确保建设工程质量，根据建设部建建（2000）211号《关于印发〈房屋建筑工程和市政基础设施工
见证取样送检范围： 水泥： 1、验收批： 水泥检验应以同一水泥厂、同编号水泥、为一取样单位，水泥出厂编号按水泥厂年生产能力规定，10万吨-30万吨以上，不超过400T为一编号，30万吨以上-60万吨不超过600吨为一编号。一般以400T为一验收批。 2、取样方法及数量： 每一验收批取样一组。取样应有代表性，一般可从20 个以上不同部位或20袋中取样等量样品，总量至少12KG，样品应充分混匀，分成两等份，一份送检，一份密封保存以备校验用。 主要检验项目：根据GB50164-92进场水泥应检验强度及安定性，有要求时，尚应检验其他性能。 结构阶段：应按上诉规定检验，时间不超过三个月。 装饰阶段：一般为三个月。大型工程没月一次，小工程每三个月或做两次。 普通混凝土用砂： 1、验收批：一般按200m3为一批。 2、取样方法及数量：在料堆上取样，取样部位应均匀分布，取样前先将取样部位表面铲除，然后在各部位抽取大致相等的砂工8份，组成一组样品，总数量为30KG。 3、检验项目：颗粒级配、含泥量、泥块含量。 普通混凝土用石： 1、验收批：一般按200 m3为一批。 2、每验收批取样按下列规定执行：在料堆上取样，取样部位应均匀分布，取样前将取样部位表面铲除，然后在各部位抽取大致相等的石子共15份（在料堆的顶部、中部和底部各由均匀分布的在五个部位取得）组成一组样品。 3、检验项目：颗粒级配、含泥量、泥块含量及针片状颗粒的总含量。 烧结普通砖： 1、验收批：以3.5万-15万块为一批，不足3.5万块以一批计。 2、取样方法及数量：用随机抽样法从外观质量和尺寸偏差检验后的样品中抽取25块。 3、检验项目：强度等级、泛霜、石灰爆裂、吸水率和饱和系数。 轻集料混凝土小型空心砌块： 1、验收批：砌块按密度和强度等级分批验收。它以用同一品种轻集料配制成的相同密度等级、强度等级和质量等级和同一生产工艺制成的1万块轻集料混凝土小型空心砌块为一批；每月生产的砌块数不足1万块者亦按一批论处。 2、取样方法及数量：用随机抽样法从外观质量和尺寸偏差检验后的样品中随即抽取5块做抗压强度检验，3块做密度检验共8块。 3、检验项目：强度等级、密度等级。 混凝土小型空心砌块： 1、验收批：它以用同一种原料配制成的相同外观质量等级、强度等级和同一生产工艺生产的1万块砌块为一批；每月生产的块数量不足1万块亦按一批论。 2、取样方法及数量：用随机抽样法从外观质量和尺寸偏差检验后的样品中随机抽取5块做强度等级检验。 3、检验项目：强度等级。
建设工程质量检测见证取样送检人员手册 第一章常用建筑材料质量检验取样方法 第一节水泥取样方法 一、主要水泥品种、标号代号 1、硅酸盐水泥分为42.5、42.5R、52.5、52.5R、62.5、62.5R六个强度等级， 分两种类型，不掺混合材料的称I型硅酸盐水泥，代号P*I；掺混合材料 的称II型硅酸盐水泥，代号P*II。 2、普通硅酸盐水泥分32.5、32.5R、42.5、42.5R、52.5、52.5R六个强度等 级，代号P*O。 3、矿渣、火山灰、粉煤灰硅酸盐水泥分为32.5、32.5R、42.5、42.5R、52.5、 52.5R六个强度等级，代号分为P*S、P*P、P*F。 4、复合硅酸盐水泥分32. 5、32.5R、42.5、42.5R、52.5、52.5R六个强度等 级，代号P*C。 二、引用标准 GB12573—90《水泥取样方法》 GB175—1999《硅酸盐水泥、普通硅酸盐水泥》 GB1344—1999《矿渣硅酸盐水泥、火山灰质硅酸盐水泥、粉煤灰硅酸盐水泥》 GB12958—1999《复合硅酸盐水泥》 三、标志 水泥袋上应清楚标明：工厂名称、生产许可编号、口种名称、代号、强度等 级、包装 年月日和编号，包装两侧应印有水泥名称和强度等级，硅酸盐水泥和普通水泥 的印刷采用红色，矿渣水泥采用绿色，火山灰和粉煤灰水泥采用黑色。 四、验收批 以同一生产厂的同一出厂编号水泥为一个单位（即验收批）。 五、取样方法和取样数量 水泥试样必须在同一编号水泥的不同部位处等量采集，取样点至少在20点 以上。取得 的水泥样经充分混匀后，用防潮容器包装，重量不少于12千克。 六、一般试验项目 安定性、细度、强度（抗压、抗折）、标准稠度用水量。 七、填写取样单 内容包括：委托单位、工程名称、建设单位、样品名称、代表数量、生产厂 家、品种 标号、出厂编号、进场日期、要求检测顶目、取样人、见证人、见证号等。
2018年建筑工程检测（见证取样）考试试 卷 姓名得分 一、单项选择题（每题只有一个正确答案），每题2分，共58分。 1. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土抗压强度的标准试件尺寸为（）。 A、边长为150mm×150mm×150mm的立方体试件 B、边长为100mm×100mm×100mm的立方体试件 C、边长为200mm×200mm×200mm的立方体试件 2. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:当混凝土强度等级大于等于C30且小于C60时，混凝土抗压强度测试时的加荷速度为（）。 A、0.3~0.5MPa/s B、0.5~0.8MPa/s C、0.8~1.0MPa/s 3. GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:当混凝土强度等级大于等于C60时，混凝土抗压强度测试时的加荷速度为（）。 A、0.3~0.5MPa/s B、0.5~0.8MPa/s C、0.8~1.0MPa/s 4、混凝土的强度等级是根据混凝土（）划分的。 A、立方体抗压强度
B、立方体抗折强度 C、立方体抗压强度标准值 5、GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土立方体抗压强度计算应精确至（）。 A、0.1MPa B、0.01MPa C、1MPa 6、GB/T50081-2002《普通混凝土力学性能试验方法标准》规定:混凝土强度等于小于C60时，用非标准试件测得的强度值均应乘以尺寸换算系数，其值对应100mm×100mm×100mm试件为（）。 A 、1.05 B、0.95 C、0.88 7、GB50204-2015《混凝土结构工程施工质量验收规范》附录C.0.3 对同一强度等级的同条件养护试件，其强度值应除以（）后按《混凝土强度检验评定标准》GB/T50107的有关规定进行评定，评定结果符合要求时，可判定结构实体混凝土强度合格。 A 、1.05 B、0.95 C、0.88 8、GB/T 1345-2005《水泥细度检验方法筛析法》规定，试验时，80μm筛析试验称取试样（）g。 A 、25g B、10g C、20g 9、GB/T 1345-2005《水泥细度检验方法筛析法》规定，负压筛析法试验时，筛析试验前应把负压筛放在筛座上，盖上筛盖，接通电源，调节负压至（）。
建设工程质量检查要点 一、质量行为 1、建设（开发）单位 开发单位资质；开工前建设单位办理工程质量监督、施工图设计文件审查、施工许可（开工报告）以及有重大变更施工图设计文件的重新报审手续，与勘察、设计、施工、监理单位签定的承包合同及相关责任主体的资质等级，组织图纸会审、设计交底情况。 2、勘察、设计单位 勘察、设计单位资质和人员资格，按照工程建设强制性标准和有关规定进行勘察、设计，责任人及注册师签字，参加地基验槽、单位工程质量验收；设计单位根据勘察文件进行设计，签发设计修改变更、技术洽商记录，基础、主体结构及有关重要部位工程质量验收，进行设计交底、参与建设工程质量事故分析、处理等。 3、施工单位 施工企业资质、项目经理部管理人员的资格与配备；分包单位资质与对分包单位的管理；施工组织设计或施工方案审批及执行；施工现场施工操作技术规程及有关技术标准的配备；质量检验制度及执行；对建筑材料、构配件、设备及预拌混凝土的进场检验，试块、试件及有关材料的现场取样、送检；按工程技术标准及经审查批准的施工图设计文件施工等。 4、监理单位 监理单位资质、项目监理机构的人员资格与配备；监理规划、监理细则、旁站监理方案的编制及执行，对施工质量实施的监理；对施工企业
的资质、项目经理部人员资格、质量保证体系和质量管理体系的审查，对施工组织设计和施工方案的审批；对材料、构配件、设备检验等。 二、勘察、设计文件质量 1、勘察方案或勘察纲要、原始记录、勘察报告。依据的技术标准，地基设计等级、岩土工程勘察等级的评价；勘探孔的类型设置、数量、深度、间距；钻探工艺；取土（岩）设备、取样数量、质量；室内及原位测试数量、质量、测试手段；各种原位测试数据、图表的可靠性和完整性；对场地地形、地貌、地层构造、岩土性质及其均匀性描述和分析；各项岩土性质指标，岩土的强度参数、变形参数、地基承载力、桩基设计参数建议值的取值依据、准确性和合理性；对地基基础方案、基坑工程、降水工程、桩基工程等提出的分析建议以及所需设计参数的合理性和准确性；地下水埋藏情况、类型、水位、变化规律以及土和水对建筑材料腐蚀性的分析评价；建筑抗震地段的划分、场地土类别、场地类型、液化性评价与计算；对特殊性岩土的勘察、取样和测试；对不良地质条件的调查和勘探。 2、设计文件满足强制性标准和《辽宁省建筑工程施工图设计文件结构专业审查要点》的要求。荷载取值，抗震设防烈度、设计地震分组，建筑结构的安全等级，建筑节能设计；地基基础方案，室内地坪标高与绝对标高的关系，地基基础设计等级，基础持力层的确定，桩基础桩型的确定，承载力特征值的确定，基础埋深，地基及基础的计算，沉降变形验算及软弱下卧层的验算，地基与边坡的稳定验算；结构型式的选择，建筑物高度、高宽比，结构伸缩缝、沉降缝、抗震缝的设置；结构的构造，混凝土的强度等级；结构构件的保护层厚度，构件裂缝宽度及挠度的验算，构件的配筋率，柱的轴压比，抗震墙的轴压比，边缘构件的设
第一篇常用建筑材料见证取样检测及结果判定规则 第一章水泥、砂石、矿渣粉、粉煤灰 1.1 水泥 参考标准 1 水泥取样方法12573-2008 2 水泥细度检测方法筛析法1345-2005 3 水泥标准稠度用水量、凝结时间、安定性检验方法1346-2011 4 水泥胶砂强度检验方法17671-1999 5 水泥比表面积测定方法勃氏法8074-2008 6 水泥胶砂流动度测定方法2419-2005 7 通用硅酸盐水泥175-2007 1.1.1 检验项目 1 凝结时间 2xx 3 强度 4 细度 1.1.2 取样方法和数量 1 同一生产厂家、同一等级、同一品种、同一批号且连续进场的水泥，袋装不超过200t 为一批，散装不超过500t 为一批，每批抽样不少于一次。 2 取样应有代表性，可从20 袋或20 个以上不同部位取等量样品，总量至少12。
3 每一编号取样的水泥杨品应充分混合均匀，分为两等份，一份由卖方保持 40d, —份由买方送至有资质的检测机构按标准规定的要求进行检验。如果有疑义时，则双方应将卖方保存的另一份试样送至省级或省级以上国家认可的水泥质量监督检验机构进行仲裁检验。水泥安定性仲裁检验时，应在取样之日起10d 以内完成。 1.1.3 现场复验 根据混凝土结构工程质量验收规范50204-2002（2011 版）规定： 1 水泥进场时应对其品种、级别、包装或散装仓号、出厂日期等进行检查，并应对其强度、安定性及其他必要的性能指标进行复验，其质量必须符合现行国家标准通用硅酸盐水泥175-2007等的规定。 2 当在使用中对其水泥质量有怀疑或水泥出厂超过三个月（快硬硅酸盐水泥超过一个月）时，应进行复验，并按复验结果使用。 3 钢筋混凝土结构、预应力混凝土结构中，严禁使用含氯化物的水泥。 1.1.4 结果判定及处理 1 凝结时间 硅酸盐水泥初凝时间不小于45，终凝时间不大于390。 普通硅酸盐水泥、矿渣硅酸盐水泥和复合硅酸盐水泥初凝时间不小于45， 终凝时间不大于600。 2xx 沸煮法合格 3 强度 不同品种不同强度等级的通用硅酸盐水泥，其不通龄期的 1 强度符合表 1.1.4的规定表 1.1.4水泥强度单位： 插入表格 4 细度（选择性指标）
勘察单位项目负责人：（签名） 勘察单位法人章或验收专用章：（盖章） 间：
设计单位项目负责人：（签名） 设计单位法人章或验收专用章：（盖章）间:
西湖明珠阳光宅16#楼地基与基础工程验收会议纪要会议时间：2011年6月2日上午 会议地点：西湖明珠阳光宅15#楼项目部办公室 会议议题：基础验收 参加单位及人员：见基础验收签到表 会议主持人：汪高 会议议程及内容：成立以建设单位项目负责人潘江山为组长，各参建单位项目负责人和有关专 家参加的验收组，对地基与基础工程按照程序进行验收。 施工单位：经我单位对该工程地基与基础工程现场实体质量进行检查，已完成设计审查图纸和 合同约定的工作量，工程施工过程中出现的问题已处理完毕，工程施工文件齐全，工程检验、检测结果合格，观感质量好，我单位对地基与基础工程质量自评为合格。 监理单位：在施工单位自评的基础上经我单位对该工程地基与基础现场实体质量进行检查，已完成设计审查图纸和合同约定的工作量。贯彻执行新标准，落实验收制度，材料检验，注重薄弱环节检查。对止水拉杆进行防锈处理，后浇带模板不得拆除。高层建筑安全尤为重要，塔吊要定期检查钢丝绳、滑轮、吊钩。对地基与基础工程质量评估合格，同意基础验收。 勘察单位：勘察文件符合工程建设强制性标准和合同约定的质量要求，实际地质情况与勘察报 告一致，验收合格。 设计单位：该工程实体与设计相符，工程实体质量满足结构安全和使用功能设计文件要求。后浇带施工严格按图施工，沉降观测要及时跟踪，如有差距，及时反馈设计院。该基础工程验收合格。 质监站：对整个观感来说没有严重缺陷，砼梁柱有个别蜂窝、麻面，对钢材检验结果进行换算要及时，钢筋保护层、楼板厚度、抽测符合设计要求，施工日志要详细反映每天的日常工作。同意验收合格。 建设单位：以上各位专家所提内容认真落实，希望项目部施工精益求精，做到精工细作，满足 业主要求。根据各参见方的综合意见，同意验收合格。 参建各方对会议纪要内容进行确认签字和技术部门盖章。 建设单位（盖章）代表人签字 勘察单位（盖章）代表人签字 设计单位（盖章）代表人签字 监理单位（盖章）代表人签字 施工单位（盖章）代表人签字
见证取样送检计划 工程名称：桐柏亿安时代广场商住楼工程2#楼 编制： 审核： 郑州建安建筑工程有限公司 桐柏亿安时代广场商住楼工程项目部（盖章） 2011年12月 28日
桐柏亿安时代广场商住楼工程 基础、主体工程施工阶段见证取样和送检计划 建筑工程中所用到的材料质量是工程质量控制的重要内容之一，见证取样和送检是材料质量控制的主要手段。为此针对桐柏亿安时代广场商住楼工程基础、主体施工阶段所用到的材料编制本见证取样和送检计划，内容分工程概况及用材特点、编制依据、见证取样和送检材料项目的确定、工程材料用量分析和统计、见证取样和送检的方法、数量和要求、见证人员的职责六个部分。本工程装饰阶段所用到的材料的见证取样和送检计划根据实际情况另行编制。 一、工程概况及用材特点 1、工程名称：桐柏亿安时代广场商住楼工程 2、建设地点：本工程位于桐柏文化路北侧原检察院和月牙湖地块。 3、工程类型和特点：建筑分类：二类高层建筑；建筑耐火等级：地下地上二级；抗震 设防烈度：6度；结构类型：框架结构。 4、工程规模：总建筑面积：16251. 51 5、建设单位：南阳亿安房地产开发有限公司 6、设计单位：上海东方建筑设计研究院有限公司 7、勘探单位：南阳中兴地质工程勘察有限公司 8、项目管理单位：南阳亿安房地产开发有限公司 9、监理单位：桐柏县建设监理有限责任公司 10、质监部门：桐柏县建设工程质量监督站 11、施工单位：郑州建安建筑工程有限公司） 12、检测部门：桐柏县质量检测站 由于该工程所用的材料数量大、品种、规格繁多等特点，所有材料的取样和送检也要及时。 二、编制依据 1、建设部颁布的《房屋建筑工程和市政基础设施工程实行见证取样和送检的规定》、建设工程相关法律、法规。
建设工程检测见证取样员手册 广西建设工程质量安全监督总站 二O一一年三月
第一部分常用建材取样依据及方法 序号项目检验或验收依据检测内容组批原则或取样频率取样方法及数量送样时应提供的信息 1 水泥GB175-2007 《通用硅酸盐水泥》 GB/T12573-2008 《水泥取样方法》 GB50204-2002 《混凝土结构验收规 范》 1、凝结时间 2、安定性 3、强度 按同一生产厂家、同一等级、 同一品种、同一批号且连续 进场的水泥，袋装不超过 200t为一批，散装不超过 500t为一批，每批抽样不少 于一次。 当使用中对水泥质量有怀疑 或水泥出厂超过三个月（快 硬硅酸盐水泥超过一个月） 时，应进行复验，并按复验 结果使用。 应从同一批的20袋或20 个不同部位的水泥中尽 量取等量，总量至少为 12kg。 1、生产单位； 2、品种和强度等级； 3、牌号； 4、生产日期； 5、批号； 6、使用部位。 2 砂 GB/T14684-2001 《建筑用砂》 JGJ52-2006 《普通混凝土用砂、石 质量及检验方法标准》 1、颗粒级配 2、细度模数 3、含泥量 4、泥块含量 5、表观密度 6、堆积密度 7、空隙率 同分类、规格、适用等级的 每600t或400m3为一批，每 批抽样不少于一次。 在料堆上取样时，取样部 位应均匀分布。取样前先 将取样部位表面铲除，然 后由各部位抽取大致相 等的砂8份组成一组样 品，总量至少为30kg。 1、产地； 2、规格； 3、砂的类别或拟用的 砼等级； 4、所代表的批量； 5、使用部位。 3 石 GB/T14685-2001 《建筑用卵石、碎石》 JGJ52-2006 《普通混凝土用砂、石 质量及检验方法标准》 1、颗粒级配 2、含泥量 3、泥块含量 4、表观密度 5、堆积密度 6、空隙率 7、针片状含量 8、压碎指标值 同分类、规格、适用等级的 每600t或400m3为一批，每 一批抽样不少于一次。 在料堆上取样时，取样部 应均匀分布。取样前先将 取样部位表面铲除，然后 由各部位抽取大致相等 的石16份组成一组样 品，总量至少为80kg。 1、产地； 2、规格； 3、砂的类别或拟用的 砼等级； 4、构件的截面最小尺 寸、钢筋最小间距； 5、所代表的批量； 6、使用部位。
1、检测标准 2、检测组织机构设置 成立检测领导小组。领导小组成员由组长和组员组成。领导小组人员组成如下 组长： 组员： 3、检测仪器设备 4、现场取样制度 建立现场取样制度，授权取样检测人员，委派检测人员配合施工单位取样员及监理单位见证员对施工现场使用的建筑原材料、设备、构配件一句相关规范标准进行取样，填写委托单，由施工单位取样人，检测单位取样人及监理单位见证人共同签字，此过程需全程录像并妥善保存影响资料，实施检测的人员禁制与取样人员为同一人。检测单位对试件取样的的规范性、真实性、有效性和检验批抽样的代表性负责，对出具的检测报告的真实性、准确性负责。 5、主要检测项目及内容 原材料检测 （1）水泥检测 水泥取样标准应符合GB175-2007《通用硅酸盐水泥》中规定要求取样。 取样频次： 连续进料的同种水泥，散装不超过500t，袋装不超过200t为一批，不足此量亦按一批计。 取样方法：随机取样，可连续取，亦可从20个以上不同部位取等量样品组成混合样。取样数量：数量不少于12kg。 水泥检验项目：细度、凝结时间、安定性和强度，比表面（有需要时） （2）建筑用砂
执行标准：《普通缓凝土用砂、石质量及检验方法》JGJ52。 取样频次：同产地、同规格，每400m3或600t为一批，不足此数也按一批计。 取样方法：分别在砂堆上铲除表层后在8个不同部位取大致等量试样，混匀，再按四分法缩分提取。 取样数量：数量不少于15kg。 砂料的检验项目包括：细度模数、含泥量、泥块含量、表观密度、堆积密度、云母含量、颗粒级配。 （3）建筑用石 执行标准：《普通缓凝土用砂、石质量及检验方法》JGJ52。 取样频次：同产地、同规格，每400ml或600t为一批，不足此数也按一批计。 取样方法：分别在石堆上铲除表层后在16个不同部位取大致等量试样，混匀，再按四分法缩分提取。 取样数量：常规检验取样数量不少于40kg，对于有压碎指标的颗粒检测应增加15kg。石子的检验项目包括：颗粒级配、压碎指标、表观密度、堆积密度、针片状颗粒含量、含泥量、泥块含量。 （4）钢筋检测 钢筋取样标准应符合《钢筋混凝土用钢》GB1499.1、GB1499.2、《冷轧带肋钢筋》GB13788中规定要求取样。 取样频次：热带肋、光圆钢筋：同一牌号、同炉罐号、同规格，每60t为一批，不足此数也按一批计：盘条、冷轧带肋钢筋：同一牌号、同一炉罐号、同一规格、外形，同一生产工艺和同一交货状态，每60t为一批，不足此数也按一批计。 取样方法： 去掉端头50cm后截取试样。 取样数量：力学试验：4支、
i i l 公 二 口
一、编制依据 4 二、工程概况 4 （一）........................................................... 、建筑概况4（二）........................................................... 、结构概况4 三、见证取样送检范围 6 四、见证取样送检的程序 6 五、见证人员名单 8 六、见证人员职责 8 七、见证取样内容与方法 8 （一）混凝土试块取样方法8 1、预拌（商品）混凝土 8 2、现场搅拌混凝土 9 3、混凝土抗渗试件 10 4、粉煤灰混凝土 10 （二）................................................................. 钢筋原材料及钢筋连接接头试件的取样方法 .. (10) 1、热轧带肋钢筋、热轧光圆钢筋、低碳钢热轧圆盘条、余热处理钢筋? (10) 2、冷拔钢丝 11
3、....................................... 碳素结构钢（型钢、板钢、管材） 12 4、钢筋连接接头 12 （三）水泥的取样方法 13 （四）集料的取样方法 13 1、............................................................. 建筑用砂13 2、建筑用卵石、碎石 14 3、............................................................... 轻集料14 （五）................................................... 砌筑砂浆的取样方法 15 （六）................................................................. 用于墙体的砖和混凝土小型砌块取样方法 . (15) 1、混凝土多孔砖 15 2、蒸压加气混凝土砌块 16 3、混凝土普通砖和装饰砖 (16) （七）.................................................. 防水材料的取样方法16 1、............................................................. 防水卷材16 2、............................................................. 防水涂料17 3、......................................................... 建筑密封材料 17 （八）............................................. 节能产品与材料的取样方法17
建设工程质量检测 建设工程质量检测定义： 建设工程质量检测是指依据国家有关建筑法律、法规、工程建设强制性标准和设计文件，对建设工程的材料、构配件、设备，以及工程实体质量、使用功能等进行测试确定其质量特性的活动。 建设工程质量检测的基本要求有哪些呢？ 根据《中国建设工程质量检测行业发展趋势与投资分析报告前瞻》分析，检测机构资质的要求包括以下3点： 一、专项建筑工程质量检测机构和见证取样检测机构应满足下列基本条件： （一）专项建筑工程质量检测机构的注册资本不少于100万元人民币，见证取样检测机构不少于80万元人民币； （二）所申请建筑工程质量检测机构对应的项目应通过计量认证；（三）建筑工程质量检测机构有质量检测、施工、监理或设计经历，并接受了相关检测技术培训的专业技术人员不少于10人；边远的县（区）的专业技术人员可不少于6人； （四）建筑工程质量检测机构有符合开展检测工作所需的仪器、设备和工作场所；其中，使用属于强制检定的计量器具，要经过计量检定合格后，方可使用； （五）建筑工程质量检测机构有健全的技术管理和质量保证体系。 二、专项建设工程质量检测机构除应满足基本条件外，还需满足下列
条件： （一）建设工程质量地基基础工程检测类 专业技术人员中从事工程桩检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备注册岩土工程师资格。 （二）建设工程质量主体结构工程检测类 专业技术人员中从事结构工程检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备二级注册结构工程师资格。（三）建设工程质量建筑幕墙工程检测类 专业技术人员中从事建筑幕墙检测工作3年以上并具有高级或者中级职称的不得少于4名。 （四）建设工程质量钢结构工程检测类 专业技术人员中从事钢结构机械连接检测、钢网架结构变形检测工作3年以上并具有高级或者中级职称的不得少于4名，其中1人应当具备二级注册结构工程师资格。 三、见证取样检测机构除应满足基本条件外，专业技术人员中从事检测工作3年以上并具有高级或者中级职称的不得少于3名；边远的县（区）可不少于2人。
江西瑞祥检测技术开发有限公司 见证取样员考试标准答案 姓名：成绩： 一、名词解释（每题4分，共20分） 1、压实度：是指实际达到的工地干密度与室内标准击实试验所得的最大干密度的比值。 2、建筑节能：所谓建筑节能，是指在保证和提高建筑舒适性的条件下，合理使用能源，不断提高能源利用效率。 3、立方体抗压强度标准值：是指按照标准方法制作养护的边长为150mm的立方体试件，在28d龄期用标准试验方法测得的具有95%保证率的抗压强度。 4、混凝土的抗渗性：混凝土抵抗压力水渗透的性能称为混凝土的抗渗性。 5、抗滑移系数：高强度螺栓连接中，使用连接件磨损面产生滑动时的外力与垂直于磨擦面的高强度螺栓预拉力之和的比值。 二、填空题（每空2分，共30分） 1、按检测对象的不同，建设工程检测可分为材料检测和工程检测，按检测地点的不同，建设工程检测可分为室内检测和室外检测。 2、工程材料的技术标准根据发布单位与运用范围，分为国家、行业、地方、企业四级。 3、水泥检验批的划分是同厂家、同强度等级同品种、同批号连续进场袋装200吨为一批，散装500 吨为一批。 4、同一强度等级的同条件养护试件，其留置数量应根据混凝土工程量和重要性确定，不宜少于10 组，且不应少于3 组。 5、墙体节能工程应对保温材料进行进场见证取样送检，同一厂家、同一品种的产品，当单位工程建筑面积在20000m2以下时各抽查不少于3 次，当单位工程建筑面积在20000m2以上时，各抽查不少于6 次。 6、超声回弹综合法检测砼强度精度优于回弹法，对检测结果有争议时，宜采用钻芯法复核
评定。 三、选择题（每题2分，共20分）： 1、复合硅酸盐水泥共分几个强度等级C 。 A.4个 B.5个 C.6个 2、代号P·C代表哪一品种水泥 C 。 A.硅酸盐水泥 B.矿渣硅酸盐水泥 C.复合硅酸盐水泥 3、经度模数为3.0的建筑用砂是B 。 A.粗砂 B.中砂 C.细砂 4、按建筑热工分区，延边地区所处的热工分区是C 。 A.寒冷地区 B.夏热冬冷地区 C.严寒C区 5、混凝土标准养护室的温度为B 。 A.20±1℃ B. 20±2℃ C. 20±3℃ 6、水泥砂浆应采用机械搅拌，自投料完算起，搅拌时间应不少于C 。 A.3-5min B.3min C.2min 7、钢筋试验冷弯试件的截取长度L为C 。 A.L≥5d+200mm B.L≥10d+200mm C.L≥5d+150mm 8、市政道路工程基层压实度检测每1000m2测A 。 A.1 B.2 C.3 9、室内污染物浓度限量Ⅰ类民用建筑工程甲醛的限量为B mg/m3。 A.0.09 B.0.08 C.0.10 10、预应力钢绞线应力松驰试验，送检数量为A 根。 A.1 B.2 C.3 四、简答题（每题10分，共20分）
