关于工作中机械制图注意事项
（即机械制图规范相关内容）
1、总装图：主要通过三视图突出表现装配体（设备）外形，特殊部位或表达不清楚的部件可能过局部视图、剖视图、方向视图（放大）表达;总装图中尺寸标注只需表达设备外轮廓尺寸、重要的装配部位联接尺寸及设备安装定位基准，尽可能使总装图画幅简洁、直观、主次视图明确。整个图幅画面排版要饱满，不能有太多的空白区域。
图例：
2、零部件图：
零件图：主要是表达单体构件的实际制作或加工尺寸；绘图时需将加工、制作
尺寸及放样基准线表达详尽；
部件图：通过多个零件的拼焊或组装形成的构件；绘图时除表达局部制作尺寸外还需标注清楚相关部件之间的衔接安装尺寸和安装、定位基准；

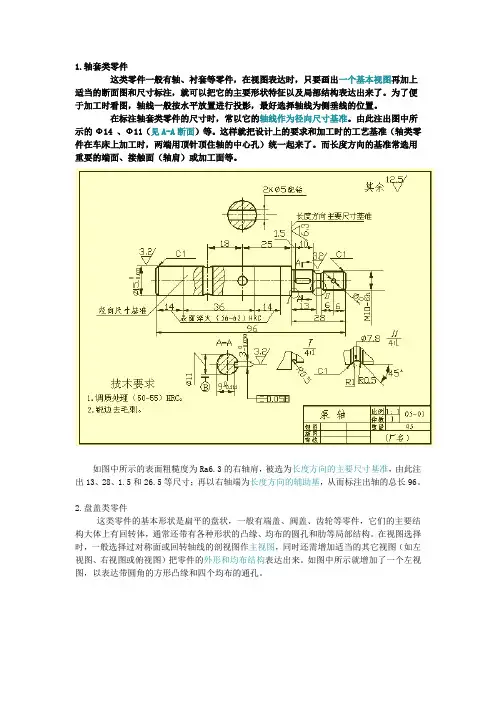

图例（零件图）：
图例（部件图）：
3、机械制图中线层的运用
4、总装图、零部件图中序号及引出标编排
同一图纸中不同的零件用不同的序号按顺序指引编排，且明细表中零部件序号与图中指引需一致，所有序号或文字在视图中要保持水平、垂直方向按顺序（顺时针或逆时针）排列，所有指引线尽可能保持平行线。
图例：
5、明细表、标题栏
明细表中所有内容需编写正确且符合规范，所有图纸中相同材质的单一零件材料需致，不可以有的图中为Q235,有的图中为Q235B，除非特殊场合零部件才可以调整零件材质；所有明细栏和标题栏中需注明零部件重量和材质、图号、部件数量；若零件图中数量有多个，标题栏中应注明单件重量。
图例：
6、图纸中标注尺寸字体和文字说明
所有图纸中标尺寸高度和文字说明、引出标字体高度需按比例统一协调，不能同一张图中字体比例大小不一致；
7、焊接构件常用焊缝符号
8、工程图号编制方法
工程图编制由字母、数字和符号组合而成。字母表示工程项目名称或设备名称，数字表示零部件编排序号。
图例：
总图或部件图
XY.HT—XTG.00图例中，公司名称和项目单位名称之间用点作分隔符，项目单位名称和部件编号用杠作分隔符，部件编号和图纸编号之间：
1、如果是总装图或部件图（有多张零件分图组成）用点作分隔符
2、如果是单体零件图（无零件分图）用杠作分隔符。
例：
单体零件图：XY.HT—XTG-02
工程项目设备图号编制目录
序号设备总图编号设备名称备注1XY.□□—XTG.00除尘系统总平、立图布置
2XY.□□—QG.00除尘器前管道布置图
3XY.□□—HG.00除尘器后管道布置图
4XY.□□—DL.00（电炉）半密闭移动罩
5XY.□□—YDL.00（电炉）移动导流罩
6XY.□□—WD.00（电炉）屋顶罩
7XY.□□—DLZ.00（电炉）固定导流罩
8XY.□□—LF.00精炼炉半密闭移动罩
9XY.□□—ZPY.00中频炉双工位移动罩
10XY.□□—DX.00中频炉旋转顶吸罩
11XYLMC☆☆☆☆.00脉冲袋式除尘器
注：
1、□□：指项目单位名称
2、☆☆☆☆：指除尘器过滤面积参数值
说明：通用零部件详见标准图集编号
