西南石油大学
程控交换原理课程设计
课程程控交换
题目T-S-T交换网络的设计
院系
专业年级通信工程
指导教师
学生姓名
学号
页脚内容1
目录
前言 (3)
第一章T-S-T网络基本原理 (4)
1.1 T接线器的简介及工作原理 (4)
1.2 S接线器的简介及工作原理 (6)
1.3 T-S-T交换网络 (7)
第二章硬件介绍 (8)
2.1时分交换芯片MT8980 (8)
2.2空分交换芯片MT8816 (10)
2.3 单片机AT89C51 (13)
2.4 锁存器74HC573 (16)
第三章T-S-T网络总体设计及性能分析 (17)
总结及心得体会 (19)
参考文献 (19)
页脚内容2
前言
对于一个完整的通信系统来说，它由终端、交换、传输三部分构成，交换是通信系统的核心。其中，时分接线器( T型) 和空分接线器( S型)是程控交换技术中最基本的交换单元电路。单独的T接线器和S接线器，只适用于容量比较小的交换机，而对于大容量的交换机通常选用空分交换芯片和时分交换芯片构成TST交换网络，完成多语音用户间的交换。
其次，利用TST网络。TST（时分-空分-时分）交换网络是在电路交换系统中经常使用的一种交换网络，它是三级交换网络，两侧为T接线器，分别作为初级T和次级T,中间一级为S接线器，S级的出入线数决定于两侧T接线器的数量。第1级T接线器：负责输入母线的时隙交换。S接线器：负责母线之间的空间交换。第2级T接线器：负责输出母线的时隙交换。
这次课程设计利用时分交换芯片MT8980及空分交换芯片MT8816构成TST交换网络，它是在现代交换原理的基础上形成的。其中，输入级T型接线器为顺序写入、控制读出，中间级S型接线器为输入控制方式也可以是输出控制工作方式，输出级T型接线器工作方式为控制写入、顺序读出。
页脚内容3
T-S-T交换网络的设计
通常单独的T接线器和S接线器只适用于容量比较小的交换机,对于大容量的交换机通常采用T-S-T交换网路。用空分交换芯片和时分交换芯片构成T-S-T交换网络。
要求：
（1）熟悉T接线器和S接线器的功能，以及构成T-S-T交换网络的方法。
（2）查阅相关芯片的资料，根据题目要求选择具体芯片，熟悉各芯片的工作原理、性能及使用方法。
（3）完成硬件设计，画出原理图
第一章T-S-T网络基本原理
在交换过程中，既有时隙的交换----时间交换，又有复用线间的交换----空间交换，可以通过接线器实现。
两种基本接线器：时间接线器：T接线器，完成时隙的交换
空间接线器：S接线器，完成复用线间的交换。
1.1 T时间接线器的简介及工作原理
页脚内容4
进行时隙的交换采用的是T接线器，结构上是由话音存储器和控制存储器两部分组成，都由RAM 构成。话音存储器用来暂存话音数字编码信息，每个话路为8bit。SM的容量即SM的存储单元数等于时分复用线上的时隙数。控制存储器用来存放SM的地址码(单元号码)，CM的容量通常等于SM的容量，每个单元所存储SM的地址码是由处理机控写入。
T接线器工作原理方面就控制存储器对话音存储器的控制而言，可有两种控制方式：①顺序写入，控制输出，简称“输出控制”。
②控制写入，顺序写出，简称“输入控制”。
其控制方式如下图(1)，图(2)：
图1.1 输入控制图1.2 输出控制
输出控制方式是怎样工作的？
T接线器是相同母线上的时隙交换，如图1.1中的输入话音在TS50，经过T接线器以后交换至TS450，然后输出至下一级。CPU根据这一要求，通过软件在控制存储器的450号单元写入“50”。这个写入是由CPU控制进行的，因此把它叫做“控制写入”，有的书上叫做“随机写入”。这是因为写入到控制存
页脚内容5
储器去的时间是随机的，即根据CPU的需要而定，和PCM的时隙定位时间无关。
控制存储器的读出由定时脉冲控制，按照时隙号读出相应单元内容。如0#时隙，读出0#单元内容；1#时隙读出1#单元内容······这种工作方式叫做“顺序读出”。
话音存储器的工作方式正好和控制存储器的方式相反，即是“顺序写入，控制读出”。也就是说，由定时脉冲控制，按顺序将不同时隙的话音信号写入相应的单元中去。写入的单元号和时隙号一一对应。而读出是则要根据控制存储器的控制信息（读出数据）而进行。这种方式也叫做“顺序写入，随机读出”。由于向话音存储器输入话音信号不受CPU控制，而输入话音信号（读出时）受到CPU控制的控制存储器的控制，因此把它总称为“输出控制”方式。
输入控制方式是怎样工作的？
话音存储器的写入时要受控制存储器的控制，而其读出则受定时脉冲控制按顺序读出。控制存储器的工作方式任然是“控制写入、顺序读出”。即由CPU控制写入，在定时脉冲控制下按顺序读出。但是CPU写入到控制存储器的内容却不同了。
图1.2中CPU要在控制存储器的50号单元写入内容“450”。然后控制存储器按顺序读出，在TS50时读出内容“450”作为话音存储器写入地址，将输入端TS50中的话音内容写入到450号单元中去。话音存储器按顺序读出，在TS450读出450号单元内容，这也就是TS50的输入内容，这样完成了时隙交换。
输入和输入方式比较
页脚内容6
1.2 S空间接线器的简介及工作原理
不同母线之间的交换采用的是S接线器，它包括一个n×n的电子交叉矩阵和对应的控制存储器。n×n的交叉矩阵有n条输入复用线和n条输出复用线，每条复用线上传送由若干个时隙组成的同步时分复用信号，任一条输入复用线可以选通任一条输出复用线。这里我们说成复用线，而不一定是一套32路的PCM系统，是因为实际上还要将各个PCM系统进一步复用，使一条复用线上具有更多的时隙，以更高的码率进入电子交叉矩阵，从而提高性能。因为每条复用线上具有若干个时隙，也即每条复用线上传送了若干个用户的信息，所以，输入复用线与输出复用线应在某一个指定时隙接通。所以说，空间接线器不进行时隙交换，而仅仅实现同一时隙的空间交换。当然，对应于一定出入线的各个交叉点是按复用时隙而高速工作；而在这个意义上，空间接线器是以时分方式工作的。
如下图(3)，图(4)所示:
页脚内容7
输入与输出方式比较
输出控制地址内容单元字长CM时隙号入线号出线数输入控制地址内容单元字长CM时隙号出线号入线数
页脚内容8
有上我们可得到S接线器与T接线器的差别：
1.3 T-S-T交换网络
T-S-T是三级交换网络，两侧为T接线器，中间一级为S接线器，S级的出入线数决定于两侧T接线器的数量。第1级T接线器：负责输入母线的时隙交换。S接线器：负责母线之间的空间交换。第2级T接线器：负责输出母线的时隙交换。而两个T接线器的控制方式是一般不同的，这样便于CM的合用。因为采用两个T级，可充分利用时分接线器成本低和无阻塞的特点，并利用S级扩大容量，使他具有成本低，阻塞率小和路由寻找简单等特点。
这种数字交换网引入了空分级S，改善了话务的疏散功能，并通过扩大S级的输入母线和输出母线，将多个时分接线器连接起来，大幅度提高了交换网的容量。图(5)中S级之前的称为前T级，S级之后的称为后T级。
页脚内容9

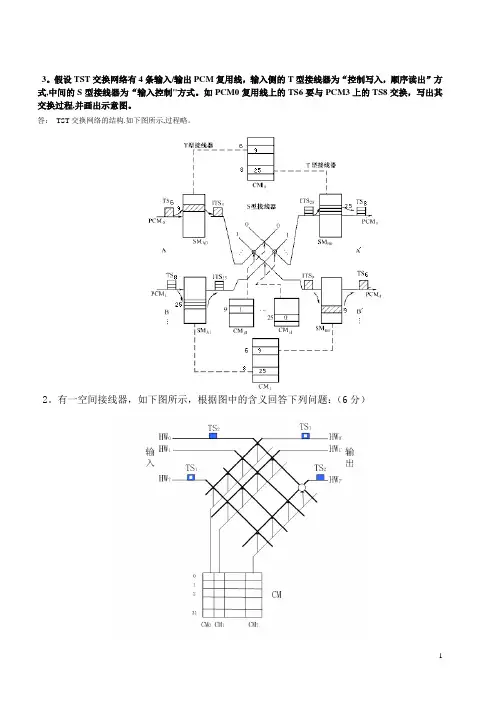

图1.5 T-S-T网络
图
为减少选路次数，简化控制，可使两个方向的内部时隙具有一定的对应关系，通常可相差半帧，俗称反相法，即：
设：Nf=一帧的时隙数, Na=A到B方向的内部时隙数, Nb=B到A方向的内部时隙数
则：Nb= Na +Nf/2
TST网络完全无阻塞的条件：m（内部时隙数）=2n（输入时隙数）
在实际应用中，用户A所在的同一组T级网络中前T级和后T级使用同一个控制存储器来控制，但两者最高位是倒相关系，同样的方法，用户B所属的T级网络也是采用的同一个控制存储器来控制，只需要将最高位反相后送给后T级。这样在电路上大大的简化了控制电路的复杂程度。
第二章硬件介绍
2.1时分交换芯片
页脚内容10
(1)MT8980基本特性
它内部含串/并交换器、数据存储器、帧计数器、控制接口电路、接续存储器、控制寄存器、输出复用电路及并/串变换器等功能单元。输入和输出均连接8条PCM基群数据线，在控制信号作用下，可实现240、256路数字话音或数据的无阻塞数字交换。它是目前集成度较高的新型数字交换电路，可用于中、小型程控用户数字交换机。
(2)MT8980工作原理
图2.1 MT8980的功能框图
MT8980芯片管脚图：
页脚内容11
图2.2 MT89980芯片管脚图
如图2.2,该芯片有STI0~STI7八个串行输入通路：
STO0~STO7八个串行输出通路。每个输入通路上能够接收2.048Mbit/s的码流。2.048Mbit/s对应着32个话路的语音信号的PCM码流。因此该芯片能同时接收256(32×8)个话路的语音信号码流。在CPU 的控制下可以实现这256个话路中间的任意两个话路之间的交换。
是芯片的输入时钟，频率为4.096 MHz，它给芯片的输入输出码流定位。
是2.048Mbit/s码流的帧同步信号。通过控制接口CPU可以对芯片内部的寄存器进行读写。
A0～A5是微处理器接口时地址信号输入。
D0～D7是微处理器接口时双向数据输入/输出（三态）。
是片选信号输入, 低电平有效。
DS是微处理器接口时数据输入选通信号, 高电平有效。
R/是微处理器接口时读、写控制信号, 若输入高电平，为读出；若输入低电平，则为写入。
ODE是输出驱动允许。若该输入保持高电平, 则STO0~STO7输出驱动器正常工作; 若为低电平, 则
页脚内容12
STO0~STO7呈高阻。
CSTO是控制总线输出。每帧由256 b 组成, 每码元为接续存储器高位256个存贮单元第1位的值。第0码流相应的码元先输出。
是数据应答信号输出(开漏输出)，它为微处理器接口时数据证实信号, 若此端下拉至低电平，电路处理完数据, 通常经接+5V。
在芯片内部各个输出通路中的每个时隙都对应着两个连接寄存器(低位寄存器、高位寄存器)，另外还有一个控制寄存器，通过对这些寄存器的设置可以使MT8980完成各种功能。
2.2空分交换芯片
图2.3 空分交换MT8816功能及管脚排列图
MT8816芯片管脚图：
页脚内容13
图2.4 MT8816芯片管脚图
(1)空分交换MT8816基本特性
该芯片是8×16模拟开关阵列，它内含7—128线地址译码器，控制锁存器和8×16交叉点开关阵列，其电路的基本特性为：
1.8×16模拟开关阵列功能
2.导通电阻（VDD=12V）15Ω
3.导通电阻偏差（VDD=12V）5Ω
4.模拟信号最大幅度12VPP
5.开关带宽45MHZ
6.非线性失真0.01%
页脚内容14
7.电源 4.5V~13.2V
8.工艺CMOS
（2）MT8816管脚说明
COL0～COL7列输入\输出，开关阵列8路列输入或输出。
ROW0～ROW15 行输入\输出，开关阵列16路列输入或输出。ACOL0～ACOL2 列地址码输入，对开关阵列进行列寻址。
AROW0～AROW3行地址码输入，对开关阵列进行行寻址。
ST 选通脉冲输入，高电平有效，使地址码与数据得以控制相开关的通、断。在ST上升沿前，地址必须进入稳定态，在ST下降
沿处，数据也应该是稳定的。
DI 数据输入，若DI为高电平，不管CS处于什么电平，均将全部开关置于截止状态。
RESET 复位信号输入，若为高电平，不管CS处于什么电平，均将全部开关置于截止状态。
CS 片选信号输入，高电平有效。
V DD 正电源，电压范围为4.5～13.2V。
V EE 负电源，通常接地。
V SS 数字地。
（3）MT8816工作原理
页脚内容15
图2.5 MT8816交换矩阵示意图
MT8816是一片8×16模拟交换矩阵CMOS大规模集成电路芯片，图中有8条COL线（COL0—COL7）和16条ROW线（ROW0～ROW15），形成一个模拟交换矩阵。它们可以通过任意一个交叉点接通。芯片有保持电路，因此可以保持任一交叉接点处于接通状态，直至来复位信号为止。CPU可以通过地址线ACOL2～ACOL0和数据线AROW3∽AROW0进行控制和选择需要接通的交叉点号。ACOL2～ACOL0管COL7～COL0中的一条线。ACOL2～ACOL0编成二进制码，经过译码以后就可以接通交叉点相应的COL i；AROW3～AROW0管ROW15～ROW0中的一条。AROW3～AROW0编成二进制码，经过译码以后就可以接通交叉点相应的ROW i。例如要接通L1和J0之间的交叉点。这时一方面向ACOL0～ACOL2送001，另一方向面向AROW3～AROW0送0000，当送出地址启动门ST时，就可以将相应交叉点接通了。图中还有一个端子叫”CS”，它是片选端，当CS为”1”时，全部交叉点就打开了。
综上所述，该电路是由7～128线地址译码器、128位控制数据锁存器与8×16开关阵列组成，在电路处于正常开、关工作状态下，CS应为高电平，RESET为低电平，地址码输入选择锁存单元及开关阵列对应的交叉点处于开的状态，这样数据DI在ST下降沿时刻被异步写入锁存单元，并控制所选交叉点开关的通、断，若DI为低电平，则开关截止，其地址译码真值表如表所示。
页脚内容16
2.3 AT89C51（单片机）
AT89C51是一种带4K字节闪烁可编程可擦除只读存储器（FPEROM—Falsh Programmable and Erasable Read Only Memory）的低电压，高性能CMOS8位微处理器，俗称单片机。该器件采用ATMEL高密度非易失存储器制造技术制造，与工业标准的MCS-51指令集和输出管脚相兼容。由于将多功能8位CPU和闪烁存储器组合在单个芯片中，ATMEL的AT89S51是一种高效微控制器，为很多嵌入式控制系统提供了一种灵活性高且价廉的方案。
管脚如图所示：
页脚内容17
图2.6 AT89C51单片机管脚图
管脚说明：
P0口：P0口为一个8位漏级开路双向I/O口，每脚可吸收8TTL门电流。当P1口的管脚第一次写1时，被定义为高阻输入。P0能够用于外部程序数据存储器，它可以被定义为数据/地址的第八位。在FIASH编程时，P0 口作为原码输入口，当FIASH进行校验时，P0输出原码，此时P0外部必须被拉高。
P1口：P1口是一个内部提供上拉电阻的8位双向I/O口，P1口缓冲器能接收输出4TTL门电流。P1口管脚写入1后，被内部上拉为高，可用作输入，P1口被外部下拉为低电平时，将输出电流，这是由于内部上拉的缘故。在FLASH编程和校验时，P1口作为第八位地址接收。
P2口：P2口为一个内部上拉电阻的8位双向I/O口，P2口缓冲器可接收，输出4个TTL门电流，当P2口被写“1”时，其管脚被内部上拉电阻拉高，且作为输入。并因此作为输入时，P2口的管脚被外部拉低，将输出电流。这是由于内部上拉的缘故。P2口当用于外部程序存储器或16位地址外部数据存储器进行存取时，P2口输出地址的高八位。在给出地址“1”时，它利用内部上拉优势，当对外部八位地址数据存储器进行读写时，P2口输出其特殊功能寄存器的内容。P2口在FLASH编程和校验时接收高八位地址信号和控制信号。
页脚内容18
P3口：P3口管脚是8个带内部上拉电阻的双向I/O口，可接收输出4个TTL门电流。当P3口写入“1”后，它们被内部上拉为高电平，并用作输入。作为输入，由于外部下拉为低电平，P3口将输出电流（ILL）这是由于上拉的缘故。
P3口也可作为AT89C51的一些特殊功能口：
P3.0 RXD（串行输入口）
P3.1 TXD（串行输出口）
P3.2 /INT0（外部中断0）
P3.3 /INT1（外部中断1）
P3.4 T0（记时器0外部输入）
P3.5 T1（记时器1外部输入）
P3.6 /WR（外部数据存储器写选通）
P3.7 /RD（外部数据存储器读选通）
P3口同时为闪烁编程和编程校验接收一些控制信号。
RST：复位输入。当振荡器复位器件时，要保持RST脚两个机器周期的高电平时间。
ALE/PROG：当访问外部存储器时，地址锁存允许的输出电平用于锁存地址的地位字节。在FLASH 编程期间，此引脚用于输入编程脉冲。在平时，ALE端以不变的频率周期输出正脉冲信号，此频率为振荡器频率的1/6。因此它可用作对外部输出的脉冲或用于定时目的。然而要注意的是：每当用作外部数据存储器时，将跳过一个ALE脉冲。如想禁止ALE的输出可在SFR8EH地址上置0。此时，ALE只有在执行MOVX，MOVC指令是ALE才起作用。另外，该引脚被略微拉高。如果微处理器在外部执行状态ALE禁止，置位无效。
/PSEN：外部程序存储器的选通信号。在由外部程序存储器取指期间，每个机器周期两次/PSEN有效。但在访问外部数据存储器时，这两次有效的/PSEN信号将不出现。
页脚内容19
/EA/VPP：当/EA保持低电平时，则在此期间外部程序存储器（0000H-FFFFH），不管是否有内部程序存储器。注意加密方式1时，/EA将内部锁定为RESET；当/EA端保持高电平时，此间内部程序存储器。在FLASH编程期间，此引脚也用于施加12V编程电源（VPP）。
XTAL1：反向振荡放大器的输入及内部时钟工作电路的输入。
XTAL2：来自反向振荡器的输出。
2.4 锁存器（74HC573）
管脚图：
图2.7 锁存器74HC573管脚图
当LE为高时，数据从Dn输入到锁存器，在此条件下，锁存器进入透明模式，也就是说，锁存器的输出状态将会随着对应的D输入每次的变化而改变。当LE为低时，锁存器将存储D输入上的信息一段就绪时间，直到LE的下降沿来临。
当OE为低时，8个锁存器的内容可被正常输出；当OE为高时，输出进入高阻态。OE端的操作不会影响锁存器的状态。
74HC573和74LS373原理一样，8数据锁存器。主要用于数码管、按键等等的控制，其真值表：
Dn LE OE On
