旋膜式除氧器说明书 Document number：WTWYT-WYWY-BTGTT-YTTYU-2018GT
旋膜式除氧器
安装、运行、维护、使用说明书1.
2.概述
旋膜式除氧器是一种新型的热力除氧设备,它较好地克服了其它类型除氧器适应能力差、除氧效率低的缺点，可在进水温度较低、超负荷等条件下运行，具有排汽量小、除氧效率高、溶氧稳定、运行可靠、维修方便等特点。用途
3.旋膜式除氧器是回热系统中的重要辅机之一，它的主要功能是除去软化
水中的氧和二氧化碳等不凝气体，其次是将软化水加热至除氧器运行压力下的饱和温度，加热蒸汽来自汽轮机抽汽及其它方面的余汽、高温疏水等，从而提高系统的热经济性，并将达到标准含氧量的饱和水储存于除氧器水箱中，随时满足锅炉的需要，保证锅炉的安全运行。
4.工作原理
4.1.旋膜式除氧器分为旋膜和填料两段除氧。
4.2.来自低加的锅炉给水首先进入除氧器水室，由于一定的压差作用，水
由进水孔射入膜式喷管，进入喷管内壁后立即沿喷管内壁旋流而下，在旋膜管出口端形成中空的旋转水膜裙。水膜裙的内外两面与加热蒸汽充分接触，瞬间水被加热至饱和温度，绝大部分的不凝气体被迅速析出，旋膜除氧段初步除氧约90%。
4.3.初步除氧的水经分配器均匀地分配至填料层，在填料层中水再次被分
离成水膜状，使水的表面张力大大降低，且有足够的停留时间与过热蒸汽接触，水中残余的氧在填料层中被进一步析出，使除氧器出水含氧量达到标准的要求，故填料除氧段称为深度除氧段。
4.4.在旋膜和填料两段被除去的氧和二氧化碳等不凝气体均匀上升至除氧
器顶部的排气管排向大气；达到要求的除氧水汇集于除氧器水箱中，随时满足锅炉给水的需要。
5.概述
5.1.旋膜除氧器由除氧塔和水箱两部份组成。
5.2.除氧塔设有两级除氧组件。一级除氧组件位于除氧塔上部，由隔板、
旋膜管、旋流连通管和壳体组焊为一整体，壳体上设有凝结水与补水的混合入口管座和手孔（必要时可卸下手孔盖检查内部情况）。二级除氧组件位于除氧塔下部，由蓖组和填料组（不锈钢扁钢丝卷制）两部份组成。两级除氧组件之间的空间为水膜裙室，也是除氧水的雾化区。高加疏水喷射管（管上钻孔）则水平穿过刻空间，因此也是高加疏水的雾化区。该空间设有人孔。二组除氧组件为装配式，必要时可通过上述人孔把蓖组和填料组各部件依次取出进行检查、修理和更
换。除氧塔顶部设有不需要冷却器的汽水分离器，可从顶部整体卸下进行检查和修理。
5.3.水箱内部设有加强圈、配汽管、配水管和再沸腾管等部件，出水管入
口高出水箱底部50mm，并设有防旋板。加热蒸汽通过配汽管进入除氧塔下部，然后依次通过填料组、蓖组、水膜裙室和旋膜管，并和通过旋膜管形成旋膜的凝结水不断进行热交换，达到传热、传质和析出入口水中各种气体的目的。残余的蒸汽则伴随析出的各种气体通过汽水分离器从除氧塔顶部排出。
6.安装
6.1.鞍座基础垫板安装
6.1.1.两个鞍座一为固定鞍座，一为滑动鞍座，地脚螺栓的安装，按设计部
门的设计进行。
6.1.2.保证固定端基础平面和滑动端基础垫板平面在同一水平面上。
6.1.3.校正除氧塔处于垂直位置（垂直度小于1%。）。
6.1.4.除氧塔和水箱组装工作结束后，再进行一次找正，达到水箱水平，斜
度小于%。，除氧塔垂直，垂直度小于1%。
6.2.水压试验
6.2.1.准备工作
6.2.1.1.水压试验应在除氧塔器内部及连接管路清洗后和保温前进行。试验
压力为。
6.2.1.2.连接好水压试验用的加压泵和加压管路，在便于监视水压试验压力
的加压管路上安装两只压力表。其量程式应相同，最大量程宜为试
验压力的2倍，并检验合格。
6.2.1.3.水压试验用介质应为除盐水或经过过滤的水，水温为5~50℃，水要
充满水箱及除氧头。
6.2.1.4.水压试验时所用密封垫片材料应与正式安装时所用垫片材料相同。
6.2.1.5.开启除氧塔顶部排向大气的排气门，关闭其余所有连接装置上的阀
门或加装临时堵板并作记录。
6.2.1.6.卸下所装的安全阀，加装堵板。
6.2.2.试验
6.2.2.1.用水泵向除氧塔内充水，直至排气门溢流并排尽除氧器内的空气，
然后关闭排气门。
6.2.2.2.用加压泵或试验泵缓慢升压，并随时对照两只压力表的指示值应完
全相同。当压力升到规定的试验压力时，保持该压力不变30分钟，在此期间，对所有焊缝和连接部位进行全面检查，然后将压力降到
设计压力（），同样保持该压力30分钟不变，并作全面检查。
6.2.2.3.在试验过程式中如发现渗漏，应详细记录，同时应由技术负责人和
检验人签字后存档备查。
6.2.3.结尾
6.2.3.1.开启排气门和排水门，对照记录拆除管道上所有加装的临时堵板
（务必拆除水封装置入口法兰间的临时堵板）。
6.2.3.2.在排水过程中，可对照就地玻璃水位计，校准遥测水位计。
6.2.3.3.全阀在试验台进行整定后装还原位，整定压力为。
6.2.3.4.水箱水位整定：本除氧器设计标定的水位如下（经验数据，可根据
具体情况调整）：
正常水位：中心线上800mm
高水位：中心线上1000mm
高高水位：中心线上1200mm
危险高水位：中心线上1500mm
低水位：中心线上600mm
危险低水位：中心线下900mm
5.2.4运行
5.2.4.1运行条件
a除氧器的连接管道、设备、测试装置等的安装均达到设计要求，并经过分部调试和验收合格。
b除氧器水压试验时所加的临时堵板均已拆除。
c水处理设备可以随时供应合格的除盐水。
再沸腾管所需的汽源可随时通汽。
e除氧器周围环境整洁，压力表和温度计经过校验合格。
f固定鞍座地脚螺母及其锁紧螺母确已紧固。
h除氧器及其连接管道均已保温，走梯平台业已完成。
i整定除氧器加热蒸汽的调节阀门，保证除氧器的正常工作压力不超过。j整定水位自动调节装置和报警装置，达到动作准确灵活。
5.2.4.2运行
a开启除氧塔上排向大气的排气门，其作所有连接管道上的阀门均处在关闭位置。
b用除盐水或邻机凝结水向水箱充水至正常水位，在充水过程中，可再次对照就地玻璃水位计校准遥测水位计。
c取水样进行检查，如水中含铁量超过30μg/L(30ppb)时进行再次冲洗，直至水中含铁量小于30μg/L时为止。
d缓慢开启再沸腾管的加热汽门，加热水箱内的水。
e起动给水泵，开启再循环管道上的阀门，进行给水再循环。
f当水箱内水温符合锅炉上水温度后，开始向锅炉上水，保持正常水位。g当除氧器加热蒸汽管道上阀门前的蒸汽压力大于时，缓慢开启该阀门，逐步提高除氧器工作压力和除氧水温度。要求按制除氧水的温升速度为每分钟3~5℃，以保证除氧器壳体均匀受热膨胀。
h当除氧器达到正常运行工况时，测试除氧水中的溶氧量应符合SD135-86《水汽质量标准》中的规定。
i逐渐关小再沸腾的加热蒸汽门直至全关。
j逐渐关小给水再循环门直至全关。
k逐渐关小给水再循环门直至全关。
l定时记录除氧器各部分的压力和温度。
m观察并记录除氧器的膨胀情况（可在滑动鞍座处安装简易的膨胀指示装置）。
n除自动记录外，定时取样化验给水中的溶氧量。
o适当关小通向大气的排气门，以排气口轻微冒汽并除氧水溶氧合格为止。
5.4.5维护与检修
5.4.5.1停运
a首先切断补给水，其次切断加热汽源，然后立即切断凝结水，严禁相反的操作，以避免除氧器骤然降温产生很大的应力。
b当除氧器短期停运时，水箱可以不放水，但应采取氨法或联氨法防腐。如长期（如10天以上）停运时，则应排尽水箱内的水，按SD223-87《火力发电厂停（备）用热力设备防锈蚀导则》规定进行防腐。
维护和检修
5.5.1维护
a定期或不定期冲洗就地玻璃水位计，保持玻璃管洁净，达到水位清晰可见。
b定期对照就地玻璃水位计，校准遥测水位计。
5.5.2检修
a本除氧器的主要检查和检修项目如下：
b清除液汽网（波形填料）上可能有的污物。
c清除水箱底部可能积存的锈泥，并用除盐水冲洗干净。
d检查水箱内壁有无裂纹。
e清除一次除氧组件水室内可能存留的污垢。
f定期检修或更换与除氧器连接的各种阀门。
g注意检查并采取措施防止内部零部件损坏。
h当进行除氧器检查或检修工作时，特别当进入水箱或除氧塔内部进行检查或检修工作时，应严格遵守有关安全作业规程并采取相应的安全措施。i设备的定期检验，按《压力容器安全技术监察规程》规定。
j设备外部检查和内部检验，内容及安全状况等级的规定，按《在用压力容器检验规程》执行。
注意事项
5.6.1设备不得在超过铭牌规定的条件下运行。
5.6.2设备在试运行过程中应校准检查各阀门、测量仪表是否运转正常，有无泄漏，如有异常，应及时检修或更换。
5.6.3除氧器运行时，负荷变化率不得大于锅炉正常的负荷升降率。
5.6.4除氧器运行时，给水压力一般应比除氧器工作压力高出以上，以保证旋膜管在最佳状态下工作和获得最好的除氧效果。
5.6.5除氧器运行时，应严格控制排汽阀的开度。大气式除氧器的排汽量一般应控制在总加热汽量的5~10%。
内置式除氧器在锅炉给水中的应用 张兴春 （中国石化工程建设公司） [内容摘要]本文对内置式锅炉给水除氧技术的原理、特点及工程应用进行了分析，对其适用条件、主要技术性能、结构特点进行了详细论述。 [主题词]锅炉给水、内置除氧、喷嘴、雾化、蒸汽加热 一、概述 在现代工业中电站锅炉给水及用于其他工业目的的给水除氧有许多型式和类别。按是否发生反应可分为物理除氧和化学除氧等，热力除氧、真空除氧为物理除氧、加联胺、丙酮肟等药品为化学除氧。物理除氧按压力可分为真空除氧、低压除氧和高压除氧，按结构可分为按喷淋盘式、旋膜式及内置式等。 大气热力式除氧器、真空除氧器及化学除氧方法主要用于中低压锅炉或高压锅炉的辅助除氧措施。 高压热力除氧器、旋膜式除氧器可以作为高参数锅炉除氧。随着现代工业对锅炉给水指标越来越高的要求，即给水中氧含量的绝对值要求低及水质相对稳定性高。受设备内部结构所限、常规高压热力除氧器、旋膜式除氧器等的适用条件就显出了它们的局限。 内置式热力除氧器在结构上改变了常规除氧器的概念、使除氧器在设计、制造、工艺操作上更为简单、适应变工况的能力更强，且运行费用低，投资省，应用范围广泛。 国际上以荷兰Stork公司的内置式除氧器为代表，包括法国阿尔斯通、德国巴克多尔的除氧器技术，其工作原理基本一样。 在国内，华东电力设计院等单位开发的内置式除氧器也已在一些电站工程中应用。但还存在用户的一个认知过程。 下面主要以荷兰Stork公司的内置式除氧器为基础进行论述。 二、内置式除氧器的工作原理 内置式热力除氧器采用物理方法进行除氧，除氧过程分为两步进行。 （1）补给水或冷凝水喷入蒸汽空间（初级除氧） （2）通过蒸汽排管，蒸汽穿越水箱将水中氧气携带出达到除氧目的（二次除氧）物理除氧的基本原理基于拉乌尔定律（Raoult’slaw），即“液体每一组分气体表面分压等于该组分在液体溶液中的摩尔分率与该溶液温度下该组分的的饱和蒸汽压的乘积”。 对于A、B组分的溶液，总蒸气压为P，摩尔分率为Xa和Xb，按道尔敦分压定律：
旋膜式除氧器 安装运行维护使用说明 书 济宁市鲁宁特种设备有限公司
1.总述 旋膜式除氧器是一种新型的热力除氧装置，它较好地克服了其它类型除氧器适应能力差、除氧效率低的缺点。旋膜式除氧器的特点是：适应能力强，可在低温水、超负荷等条件下稳定运行；排气量小；除氧效率高，容氧稳定；运行可靠、维修方便。 2.用途 除氧器是回热系统中的重要辅机之一，它的主要功能是除去软化水中的氧和二氧化碳等非冷凝气体，其次是软化水加热至除氧器运行压力下的饱和温度，而加热气源一般是电站汽轮机压侧的抽汽及其他方面余汽、高温疏水等，从而提高了系统的热经济性，并将达到标准含氧量的饱和水存储于除氧器水箱中，随时满足锅炉的需要，保证锅炉安全运行。 3.技术特性 3.1技术规范 GB150《钢制压力容器》、《电站压力式除氧器安全技术规定》3.2旋膜式除氧器工作原理 旋膜式除氧器的传热传质方式与已有的液柱式、雾化式、和泡沸式不同，它是将上述的三种传热熔为一体的传热传质方式，其效率很高。运行中水经水室喷进膜式管内，当水射到喷管内壁后立即沿喷管内壁旋流而下，形成高速旋转的水膜。强烈的紊流状态强化了汽、水间的对流换热。当水由喷管出口端喷出时，由于离心力的作用，形成一定角度的旋转水膜裙。水膜裙是中空的，
又因飞行冷凝，使其不仅有很大的吸热功能，而且有很强的解析能力。 3.3旋膜式除氧器工作过程 旋膜式除氧器分为旋膜除氧器段和深度除氧器两段除氧。来自低压加热器的锅炉给水首先进入除氧器的水室，由于一定的压差，水由进水孔射入膜式喷管，当水射到喷管内壁后立即沿喷管内壁旋流而下：在喷管出口端形成中空的旋转水膜裙。水膜裙的内外两面与加热蒸汽充分接触，瞬间水被加热至饱和温度，绝大部分的非冷凝气体被迅速析出，旋膜除氧段初步除氧约90﹪。初步除氧的水经集水锥（淋水盘）均匀地将水分配至填料层。在填料层中水再次被分离成水膜状，使水的表面张力大大降低，且有足够停留时间与过热蒸汽接触，水中残余氧在填料层中被进一步析出，使除氧器出水含氧量达到标准要求（含氧量＜15 ug/L，高压含氧量＜15 ug/L），故该段称为深度除氧段。凡在旋膜除氧段和深度除氧段中被除去的非冷凝气体均上升到除氧器顶部的排气管排向大气。达到要求的除氧水汇集于除氧器水箱，以满足锅炉随时对给水的需要。 4.结构及其功能 旋膜式除氧器是由除氧头、除氧水箱及设备附件组成。除氧头是由壳体、水室、汽室、集水锥（淋水盘）、不锈钢丝网填料及蒸汽进汽装置等组成。 4.1壳体 壳体是由立式圆形筒身和一个冲压的标准椭圆封头焊接而成。壳
热力除氧器说明书．
大 使用说明书 一、用途 以保护锅炉免受氧的腐热力喷雾式除氧器是作为驱除锅炉用水中所含的氧气的
设备， 蚀。二、设备规范 额定工作工作进水进水设备水箱有运行 净重效容积压力温度压力温度重量出力号型表压表压3吨℃t/h mkg ℃ MPaMPa 6.53.3200.20.021200/6.5YD14531046.5 10205.01500/100.224000.0210104YD16YD0.27.520326013.51600/150.02104 200.210.0104YD1800/20203580170.02 2539800.212.520201041800/25YD0.02 300.24840104YD2000/30202415.00.02 402500/40YD300.210440650020.00.02 500.2402500/50YD1040.023*******.0 700.2970040522500/70YD35.01040.02 804035.01040.2990052YD2500/800.02 1001080040.058400.21040.022600/100YD150 68 50.0 2800/150YD12000 40
0.2 104 0.02 三、工作原理给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。在压力容器中，溶 解于水中的气体量和水面上气体的分压力成正比，采用热力除氧的方法，亦即用蒸汽来加而溶解气体的分压力逐渐降低，水面上蒸汽的分压力就逐渐增加，提高水的温度，热给水，溶解于水的气体就不断逸出，当维持容器于一定的压力下，蒸汽加热给水达到沸腾温度，水面上全部是水蒸汽，溶解气体的分压力为零，亦即溶解于水的气体可被去掉。另一方面决定于溶解气体的除氧的效果一方面决定于是否把给水加热到沸腾温度了， 排除速度，这个速度与水和蒸汽接触表面积的大小有很大的关系。采用喷雾和填圈的方式，水通过喷咀被强烈地播撒成雾滴下落，与上升的蒸汽流相遇，雾化的结果大大增加了水和热蒸汽的接触面积，强化了汽水热交换的效果。雾状的水滴继续经无规则堆放的填圈层时，受到蒸汽的进一步加热，水迅速被加热，使溶解于其中的气体的排除速度也就更快，因此水在除氧器中停留的时间很短，而除氧效果很彻底。这样，与陈旧的淋水盘式热力除氧器相比，喷雾填圈型式的除氧器有下列优点：、由于传热效果的迅速而充分，在相同的体积时，喷雾填圈式就有较大的出力，或 1 者在具有相同的出力时，喷雾填圈式有较小的体积和重量，从而降低了钢材的消耗量。％变、除氧器的出力可以在很大范围内变动，除氧效果仍然保持稳定，当负荷从 2301 化至120％，出水含氧量始终小于0.1毫克/升，符合GB1576-2001《工业锅炉水质》标准规定。 3、由于强烈的汽水热交换，进水温度就不受限制，可高可低，甚至在较低的水温，例如室温情况下，出水的含氧量仍然符合要求。
旋膜热力式除氧器原理 一:热力除氧器原理 除氧器按压力分为压力式除氧器和大气式除氧器，大气式除氧器也称为低压除氧器。热力除氧器即用加热蒸汽来除氧，我们知道根据水中气体的溶解特性，要想将水中任何一种气体除去时，只要将水面上存在的该气体除去即可，因此希望排除水中的各种气体，最好水面上只有水蒸汽而无其它气体。热力除氧器就是将水加热至沸点，使氧的溶解度减小而逸出，再将水面上产生的氧气排除，使充满蒸汽，如此使水中氧气不断逸出，而保证给水含氧量达到给水质量标准要求。 热力除氧器：为了保证水面上只有水蒸汽存在，必须将水加热至沸腾温度（工作温度：tg = 104±1.5℃，在稍高于大器压力即1.02绝对大气压力下进行）。 二:要保证有可靠的除氧效果，应该在设计和运行中满足下列条件 1:增加水与蒸汽的接触面积，水流分配要均匀。(采用旋膜管—填料相结合的除氧头) 2:在整个水面上应保证水中溶解气体的压力与水面上该气体分压力之间有压力差。（系统工作压力：19.6kPa）； 3:使水与蒸汽成相对方向流动，并保证被除氧气100%排出 除氧头和得到较完全的除氧。(旋膜式除氧头结构已满足)； 4:必须使将水产生紊流翻滚，水传热传质效果最理想，才 能节省加热蒸汽，达到节能目的。 5:使水能很可靠地被加热到除氧器工作压力下的沸腾温度，又要在极短时间很小的行程上产生剧烈的混合加热作用。 三:设计旋膜式热力除氧注意事项 1:热力除氧器应放在给水上方，除氧泵水箱最低水位与给水泵中心线间的高差应不小于6~7米。 2:进入除氧器前给水温度，一般不低于20℃； 3:蒸汽凝结水在送入除氧器前最好先蓄积在中间贮水箱中，然后将这些凝结水均匀地送入除氧器，以保证除氧器负荷的稳定。 4:监督除氧头内蒸汽压力用的压力表，蒸汽管减压前后的压力表和温度表，除氧水箱上的磁翻板水位表，除氧水箱进水管和出水管上的温度表。 5:当补充大量比较冷的化学处理水时，应当尽可能均匀地送进，如可能可在几个并列运行的除氧器间适当地分配。
高效旋膜除氧器设计结构与工作原理 摘要除氧器是电站锅炉、工业锅炉系统中必备的设备，其主要功能为降低锅炉供水中的含氧量，使之达到标准要求，以保证锅炉、汽轮机组和整个系统的金属部件在高温下不发生过度的氧化腐蚀。热力除氧器是目前最常用的锅炉除氧设备。 关键词旋膜除氧器；工作原理；结构 中图分类号TK223 文献标识码 A 文章编号1673-9671-（2012）112-0124-02 旋膜除氧器是热力除氧器的一种，它是在原膜式除氧器的基础上研究、创新、制造成功的，该除氧器现有四个系列、多种型号、多种功能，处理量从10 t/h到1100 t/h。各国对热力除氧器研究和追求的指标主要是淋水密度（亦称重度流速）和提升温度及溶氧的浓度差。旋膜除氧器的效率远远高于其它型号除氧器。 旋膜除氧器的工作原理与结构： 1 旋膜除氧器的原理 旋膜除氧器的传热、传质方式与已有的液柱式、雾化式和泡沸式不同，它是将射流、旋转膜和悬挂式泡沸三种传热、传质方式缩化为一体的传热、传质方式。它具有很高的效率。 射流、旋膜和悬挂式泡沸三种传热、传质方式源于石化系统的喷射、降膜和泡沸传热传质方式。不同的是：将喷射冷凝扩散管取消，仅利用喷嘴的射流改为飞行冷凝，它不仅具有很大吸热功能，而且具有很大的解析能力；将自然降膜改为强力降膜，增加液膜的更新度，并造成液膜沿管壁强力旋转卷吸大量蒸汽，增强传热、传质功能；将相向泡沸改为悬挂式泡沸。提高层中蒸汽流速高时泛点（飞溅），并将保持汽（气）体通道；将独立的三种传热传质方式缩化为一体，在一个单元的部件内完成。由于它具有很高的效率和某些特殊功能，突破了已有除氧器的技术 性能。 2 旋膜除氧器的构造 高效旋膜除氧器由除氧塔和水箱两大部分组成。 2.1 除氧塔 给水除氧器加热主要在除氧塔内完成。为此在除氧塔内设有二级除氧装置。除氧塔基本结构如图1所示。 1.填料组 2.篦组 3.筒体 4.高加疏水入口 5.冷凝水入口 6.连通管 7.汽水分离器 8.水室 9.隔板10.旋膜管11.水膜裙室 图1 除氧塔结构 2.1.1 一级除氧组件 一级除氧组件由筒体、多层隔板、旋膜管、双流连通管、水入口混管和蒸汽管组焊为一体，并分有水室和水膜裙室。 1）隔板是用来将一次除氧组件与水膜裙室隔开。 2）水入口混管是作为全部给水（含各种补给水）经混管混合后送入水室，供除氧用。混管的特点是利用喷射器的原理可混不同压力的水。 3）旋膜管是用无缝钢管，并在上面钻射流孔、泡沸孔制成。它是传热、传质的主要部件。
大气热力喷雾式除氧器 通用使用说明书 说明：通用说明书仅供参考，具体安装使用请与我公司联系！ ！！ 山东国信工业设备有限公司 一、用途 热力喷雾式除氧器是作为驱除锅炉用水中所含的氧气的设备，以保护锅炉免受氧的腐
蚀。 、设备规范 三、工作原理 给水和补给水的除氧是电站锅炉或工业锅炉防止腐蚀的主要方法。在压力容器中，溶解于水中的气体量和水面上气体的分压力成正比，采用热力除氧的方法，亦即用蒸汽来加热给水，提高水的温度，水面上蒸汽的分压力就逐渐增加，而溶解气体的分压力逐渐降低，溶解于水的气体就不断逸出，当维持容器于一定的压力下，蒸汽加热给水达到沸腾温度，水面上全部是水蒸汽，溶解气体的分压力为零，亦即溶解于水的气体可被去掉。 除氧的效果一方面决定于是否把给水加热到沸腾温度了，另一方面决定于溶解气体的排除速度，这个速度与水和蒸汽接触表面积的大小有很大的关系。采用喷雾和填圈的方式，水通过喷咀被强烈地播撒成雾滴下落，与上升的蒸汽流相遇，雾化的结果大大增加了水和热蒸汽的接触面积，强化了汽水热交换的效果。雾状的水滴继续经无规则堆放的填圈层时，受到蒸汽的进一步加热，水迅速被加热，使溶解于其中的气体的排除速度也就更快，因此水在除氧器中停留的时间很短，而除氧效果很彻底。这样，与陈旧的淋水盘式热力除氧器相比，喷雾填圈型式的除氧器有下列优点： 1 、由于传热效果的迅速而充分，在相同的体积时，喷雾填圈式就有较大的出力，或者在具有相同的出力时，喷雾填圈式有较小的体积和重量，从而降低了钢材的消耗量。 2 、除氧器的出力可以在很大范围内变动，除氧效果仍然保持稳定，当负荷从30%变
化至120%，出水含氧量始终小于0.1毫克/升，符合GB1576-2001《工业锅炉水质》标准规定。 3 、由于强烈的汽水热交换，进水温度就不受限制，可高可低，甚至在较低的水温，例如室温情况下，出水的含氧量仍然符合要求。 4 、从启动到正常运行的时间很短。 四、使用方法 1 、启动前先检查除氧器的附件，水位调节阀，水位警报器，蒸汽压力调节阀，水封装置（预先灌满水）及各种监督仪表是否已处于正常状态，不符合运行要求的应加以调整。 2 、启动水泵徐徐进水，记录进水温度与压力。 3 、打开水位调节阀前后阀门，将旁路阀门关闭。 4 、将顶部排气阀微开。 5 、打开水箱上部蒸汽加热管阀门，加热水箱内的温度。 6 、打开蒸气压力调节阀的阀门，供汽加热，记录进汽压力和温度 7 、当水位表中指示水位已达到正常水位（水位表1/2），水箱温度计指标为104°C左右时，启动给水泵，打开出水阀门供水，从启动至正常供水约半小时左右。 8 、除氧器在正常运行时，上部排气阀的开度约1/4 圈左右。 9 、关闭除氧器上部蒸汽加热管的供汽阀。 10、每隔一定时间化验进水、出水的含氧量，记录各种监督仪表的数值。 五、安装说明 1 、高位布置 由于大气式热力除氧器内除氧水温度较高，而锅炉给水泵进口处水压较低，为防止锅炉给水泵产生汽蚀，须将除氧器高位安装（除氧水箱最低水位与给水泵中心线间的高差不小于7 米）增加锅炉给水泵进口处的压力，消除水泵汽蚀现象。 2、系统安装图
旋膜除氧高效节能DCM系列除氧器 使用说明书
大气式旋膜式除氧器 一：概述 除氧器是锅炉及供热系统关键设备之一，每年因氧腐蚀而对锅炉给水管道、省煤器和其它附属设备的腐蚀造成的严重损失，已引起国家电力部越来越多的注意，电力部因此颁步了GB1576-2 001《工业锅炉水质标准》和《电站除氧器安全技术监察规程》，对除氧器含氧量提出了部颁标准，即低压除氧器给水含氧量应小于15цɡ/L，高压除氧器给水含氧量应小于7цɡ/L。 二、旋膜式除氧器用途及特点 1、旋膜式除氧器用途 旋膜式除氧器是种新型热力出氧器、除氧器按压力分为压力式除氧器各大气式除氧器，大氧式除氧器也称低压除氧器，热力出氧器作用是将锅炉给水中溶解氧及其它气体除去，防止和降低锅炉给水管道、省煤器等热力设备的腐蚀，保证安全、济经运行。 2旋膜式除氧器特点 2.1运行稳定、除氧效果好、低压除氧器除氧含量≤13PPb（部颁标准15PPb），高压除氧器除氧含量≤6PPb（部颁标准7PPb）。 2.2对机组负荷变化适应能力强，尤其是供热机组和滑压运行除氧器更具有优越性，可超出力30%运行。且溶解氧达到部颁标准。 2.3另外对汽、水分离网，旋膜管外型尺寸、起膜角度、填料层等通过实际运行，不断累计经验，取长补短使结构更完善。销出了以往除器排汽带水、填料脱落、除氧塔振动等缺陷。
三、旋膜式除氧器结构及原理： 除氧器的结构型式主要由外壳、汽水分离器、新型旋射起膜器、淋水篦子、规整液汽网、水箱组成。 1、外壳：是由筒身和冲压椭圆形封头焊制成。 2、新型旋射起膜器：由水室、汽室、 起膜管、凝结水接管、补充水管、疏 水接管和一次进汽接管组成。新型旋 射起膜器的旋射膜管内增加了水膜导 向装置，即使低负荷运行时也能强力 降膜，保持最佳的旋射膜裙。 凝结水、化学补水、经起膜管呈螺旋状按一定的角度喷出，形成水膜裙，并与一次加热蒸汽接管引进的加热蒸汽和由水箱经液汽网，水篦子上升的二次加热蒸汽接触被加热到接近除氧器工作压力下的饱和 温度（即低于饱和温度2-3℃）并进行粗除氧。一般经此起膜段可除去给水中含氧量的90-95%左右。 3、淋水篦子：是由数层交错排列的角形钢制件组成，经起膜段粗除氧的给水及由高加疏水在这里混合时行二次分配，呈均匀淋雨状落到装在其下的液汽网上。 4、规整填料液汽网：是由许多开状尺寸相同的单元组成的SW型网孔波纹填料，组成的一个圆筒体，该规整填料保持丝网波纹填料和孔板波纹填料的优点外，而且比表面积大，压降小，操作弹性大，分离效率高、能耗低，永远不脱落等特点。给水在这里与二次蒸汽充分接触，

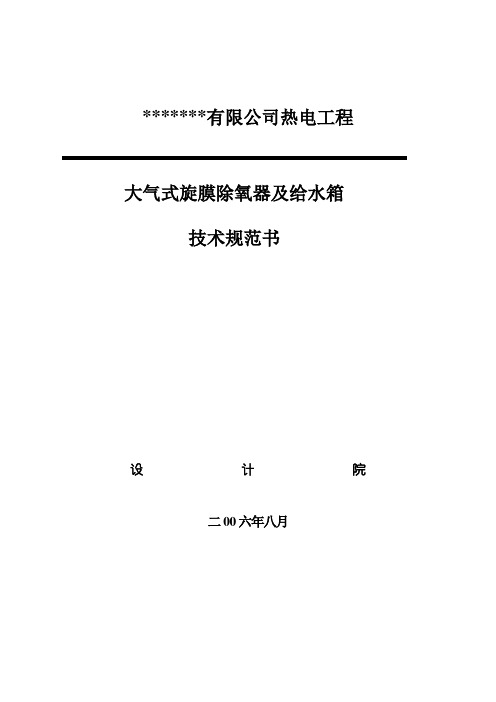

*******有限公司热电工程 大气式旋膜除氧器及给水箱 技术规范书 设计院 二00六年八月
