室外给排水工程质量技术交底卡 GD2301003施工单位上海宝冶集团有限公司 工程名称深圳市公明实验学校初中部工程分部工 程室外工程 交底部位室外排水工程日期2012年 11月 1 日 交底内容 1512-8扳手把30 16氧气乙炔套2 3、材料 加压水泵、衬塑钢管、PE管、球墨铸铁管、UPVC管、阀门等 3.1、进场检查验收 管道及阀门进场时要按照材料进场验收程序进行验收，参与各方要进行签字认可。严禁不合格的材料或设备进入施工现场，以保证工程的顺利进行！ 3.2、管道存放及标识 管道及其管件验收合格后必须临时存放，同一规格的管道堆放在同一区域，严禁将不同规格的管道堆放在一起，堆放好的管道应进行标识。 存放地点应保持通风良好、不受雨淋，并保证管道不受到外界损伤和人为损伤等。 二、施工方法 1、施工作业流程 管道施工流程见附图1、2：管道系统施工工艺流程图 1.1、管沟定位放线 根据施工图纸，放出管道安装的中心线及坐标、标高。由放线工根据测量人员定出的点用石灰标出管道中心线。 1.2、管沟开挖 管沟开挖采用机械开挖与人工开外的方法相结合。 1.3、管沟验收 管沟验收包括管沟的标高、坐标开外挖宽度、放坡等。 管沟开挖后要通知相关单位进行管沟验槽； 需要进行管沟测量，包括管沟的标高、坐标等； 管沟测量后，如果符合图纸和设计要求的，则应及时作好关键点的标志，如阀门井、检查井的位置、管道转弯处的坐标和标高等； 验槽合格后需将管沟的测量报告保留好原始的测量记录，以便后续使用；为管道安
室外给排水工程质量技术交底卡 GD2301003施工单位上海宝冶集团有限公司 工程名称深圳市公明实验学校初中部工程分部工 程室外工程 交底部位室外排水工程日期2012年 11月 1 日装提供依据； 1.4、管沟垫层 管沟测量及验收合格后，需要对即将敷设管道的管沟进行垫层施工并压实。垫层厚度可根据图纸或相关规范要求，若无特别说明，则管沟的垫层为100mm厚细砂，垫层的最小宽度根据管道直径及管道排数确定：超出边路管道外边缘200（单路管道也适宜）。 垫层也要根据图纸或规范要求进行压实处理，若无特别说明，则为0.90； 在管沟垫层上用红油漆标识出管道安装的中心线、坐标及标高等； 管沟底必须清理干净，除去坚硬的材料或大块的石头。 垫层必须至少有10cm厚细砂并且碾压密实。 垫层必须与管线倾斜度一样，与水平面有一较小的角度。 在垫层上用石灰标志出管道的安装中心线。 1.5、管道运输和吊装 管沟垫层施工完毕后要做管道的安装准备，将管道和设备运输至施工现场。管道运输或吊装时要注意以下事项： 外保护层容易被碰撞和刮擦而掉漆； 变形，特别是管道插口的形状易变形； 用带有塑料垫或橡胶垫的钩爪,防止管道面漆被破坏； 在现场，有可能用到吊索。在这种情况下，将吊索紧紧绑扎在管的两端以维持管的平衡，吊索外应包扎塑料垫皮，禁止使用链条或钢丝绳（要求使用尼龙绳或吊装带）； 配备小液压起重机的汽车吊要求吊臂有足够长； 操作平台必须有足够的长度和宽度以满足管道连接的施工，另外还要有足够的强度以支持管道的压力； 每堆管道至少有3根分布均匀的木方支垫在其下面，且木方要有足够的强度以支持管道所施加的压力； 当提升或放下管道时，要有专人指挥，起吊要轻。防止摆动、撞击管道口或使管道
1. 材料要求 1.1PVC-U排水管及管件规格品种应符合设计要求。所用粘接剂应是同一厂 家配套产品，应与卫生洁具连接相适宜，并有产品合格证及说明书。 管材内外表层应光滑，无气泡、裂纹，管壁薄厚均匀，色泽一致。直 管段挠度不大于l%。管件造型应规矩、光滑，无毛刺。承口应有梢度，并与插口配套。 1.2热镀锌钢管及管件应符合设计压力要求。管壁薄厚均匀，内外光滑整 洁，并有产品合格证及说明书。并采用法兰连接。 1.3其他材料：粘接剂、型钢、膨胀螺栓、U型卡、通丝吊杆、螺母等。 2.主要机具 机具：套丝机、冲击钻、电锤、砂轮机等。 工具：手锤、螺丝刀、人字梯、手锯、活扳手、断管器等。 其他：水平尺、线坠、钢卷尺、小线等。 3.作业条件 3.1管道穿越结构部位的孔洞和套管均已预留完毕，坐标、标高正确。沿 管线安装位置的模板及杂物清理干净，托吊卡件均已安装牢固，位置 正确。室内弹出房间尺寸线及准确的水平线。 4.施工工艺及操作要点 4.1工艺流程：安装准备→预制加工→干管安装→立管安装→支管安装→ 灌水试验 4.2安装准备：认真熟悉图纸，根据施工方案决定的施工方法和技术交底 的具体措施做好准备工作。参看相关专业设备图和建筑图、结构图， 核对各种管道的坐标、标高是否有交叉，管道排列所用空间是否合理。 有问题及时与设计和有关人员研究解决，办好变更洽商记录。 4.3预制加工：按设计图纸画出管道分路、管径、变径、预留管口，阀门 位置等施工草图，在实际安装的结构位置做上标记，按标记分段量出 实际安装的准确尺寸，记录在施工草图上，然后按草图测得的尺寸预 制加工。
4.4污水干管安装： 在预留好的洞口处铺设管道时，按施工图纸的坐标、标高找好位置和坡度，以及各预留管口的方向和中心线，将管段依次相连。 管道铺设后，再将立管及首层卫生洁具的排水预留管口，按室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口上临时封堵。按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准确无误后即可对埋地污水管从预留管口处灌水做闭水试验，水满后观察水位不下降，各接口及管道无渗漏，经有关人员进行检查，并填写隐蔽工程验收记录，办理隐蔽工程验收手续。 管道系统经隐蔽验收合格后，临时封堵各预留管口，配合土建填堵孔、洞，按规定回填土。 污水立管安装： 根据施工图校对预留管洞尺寸有无差错，如需剔凿断筋，必须征得土建技术人员同意，按规定要求处理。 立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。 安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将立管上半部拴牢，上拉下托将立管依次连接，反复校准 垂直度，然后用抱卡固定牢固。 立管安装完毕后，先用油麻封堵洞口，然后用油灰嵌缝。 室内管道安装完毕后，随即进行伸顶通气管和通气帽的安装。 污水支管安装： 先将预制好的管段用铁钩吊挂，查看无误后，再进行粘接。粘接后，应迅速摆正位置，按规定校正坡度，临时加以固定。待粘接固化后，再 紧固支撑件，但不宜卡箍过紧。 支管设在吊顶内，末端有清扫口者，应将管接至上层地面上，便于清掏。 按照施工图对铺设好的管道坐标、标高及须留管口尺寸进行自检，确认准

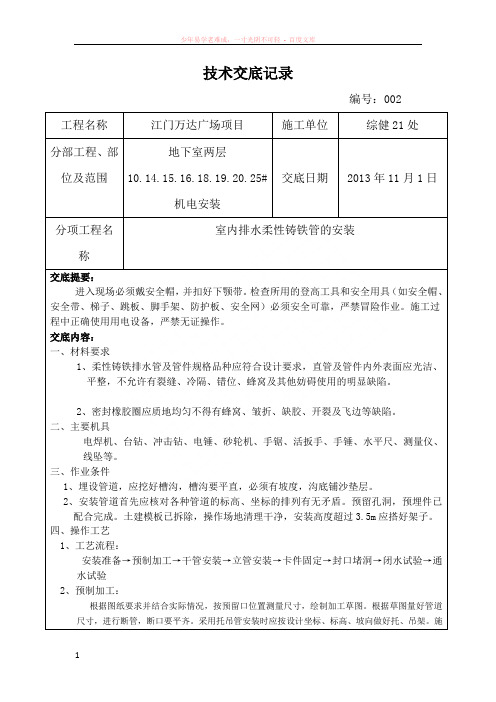

技术交底记录 编号：002 工程名称江门万达广场项目施工单位综健21处 分部工程、部位及范围 地下室两层 10.14.15.16.18.19.20.25# 机电安装 交底日期2013年11月1日 分项工程名 称 室内排水柔性铸铁管的安装 交底提要： 进入现场必须戴安全帽，并扣好下颚带。检查所用的登高工具和安全用具（如安全帽、安全带、梯子、跳板、脚手架、防护板、安全网）必须安全可靠，严禁冒险作业。施工过程中正确使用用电设备，严禁无证操作。 交底内容： 一、材料要求 1、柔性铸铁排水管及管件规格品种应符合设计要求，直管及管件内外表面应光洁、 平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。 2、密封橡胶圈应质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。 二、主要机具 电焊机、台钻、冲击钻、电锤、砂轮机、手锯、活扳手、手锤、水平尺、测量仪、线坠等。 三、作业条件 1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底铺沙垫层。 2、安装管道首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞，预埋件已 配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 四、操作工艺 1、工艺流程： 安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验 2、预制加工： 根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管，断口要平齐。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。施
工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段法兰连时管道要直，坡度要均匀，各预留口位置准确。 干管安装坡度按图纸设计坡度，如图纸未标注，可按照下表要求选用相应坡度值： 序号管径(mm)标准坡度最小坡度 1500.0350.025 2750.0250.015 31100.0200.012 41600.0100.007 干管吊架安装参照图集S161-5、15页。 干管安装完后应做闭水试验，其灌水高度应不低于首层地面高度。出口用充气橡胶堵封闭，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。闭水试验完毕后应及时将预留口封严和堵洞。 4、立管安装: 首先按设计坐标要求，上下吊线，将预留洞口复核是 否垂直，洞口尺寸不得过大，更不可损伤受力钢筋，在墙体位置上画线栽支架，支架安装高度为离地1.8m（同一卫生间内给排水管道支架应统一标高）。安装前清理场地，根据需要支搭操作平台。将已预制好的立管运到安装部位。复查立管支架是否合适。合适后即用抱卡紧固立管。然后找正找直,并测量顶板距三通口中心是否符合要求。 立管检查口中心高度距地坪上1m安装。通气管安装应高出屋面2m。 立管闭水试验时，用充气橡胶堵封闭检查口上部，进行闭水试验，满水15分钟水面下降后，再观察5分钟，液面不降，管道及接口无渗漏为合格。合格后，撤去橡胶堵，封好检查口。灌水时应注意灌水用水安全排出，不应造成室外和地下室水害。 5、通球试验： 立管：从立管顶部投入不小于排水立管管径2/3的硬质轻塑料胶球，在一层检查口用木板截住拿出。试验完毕后封堵立管顶部。 干管：从排出干管端部清扫口处投入不小于排水干管管径2/3的硬质轻塑料胶球，用水将胶球冲至室外，截住取出，如未流出则采取小潜水泵循环水加压冲出。 试验完毕后应检查胶球数量是否缺少，清点入库。 6、通水试验： 在洁具安装完毕后，分别打开各卫生间的配水点，观察排水管水流是否通畅，器具承水器是否有水溢出。
地下室压力排水分项工程施工技术交底 C地块地下室负三层一层室外管井，地下室层高为 4.8m，东西长87m,南北进深约172m,面积为14781.1 m2o负三层东南面为人防区，楼板厚200mm非人防区楼板厚度120mm C地块压力排水管道总长度约1100米，四月中下旬开始施工，预计6月初安装完成（水泵不进行安装）。 二、施工准备 1、材料要求：地下室排水均采用镀锌钢管，需准备符合标准的支架角钢，镀锌钢管，阀门、软接、管箍、 三通、弯头等管件，以上材料由项目部统一采购。辅材：管卡，麻丝，白漆，膨胀螺丝。 2、工具准备：套丝机、压槽机、砂轮切割机、电焊机、电动试压泵、套丝板、管钳、压力钳、手锯、手锤、活扳手、链钳、捻凿、大锤、钢锉、线坠、钢卷尺、压力表，脚手架梯等。并保证以上机具设备满足施工安装要求，且不存在安全隐患。 3、技术准备：施工蓝图、BIM深化图纸，相关的设计变更单和图纸会审等技术文件。对安装部位预留孔洞进行核对、清理，不合适部分进行放线、吊线调整。 4、人员准备：准备两组施工人员，每组4人配合。 三、施工图纸的解说 地下室三层东南面为人防区，其余部分及地下二层为自走机动车库及设备用房；负二层与负一层夹层为非 机动车库；负一层为机动车库、垃圾房、卸货房及设备用房。人防区排水管统一采用丝扣连接；非人防区DN80 及以下采用丝扣连接，DN100及以上采用卡箍连接。集水坑主要集中在负三层，负二层及负一层也设有集水坑， 集水坑水采用镀锌钢管及潜污泵压力排水至室外。压力排水安装必须按照图纸进行施工，先进行放线定位，经 项目部技术人员确认无误后再开始安装，排水管道立管按规范DN100/DN15 0靠墙或靠柱子不超过120/150cm, 水平管要求横平竖直保证观感质量。 四、技术要求及工艺标准 1、支架的制作安装及工艺要求 1.1、管道支架、吊架、防晃支架的型式、材质、加工尺寸应符合设计要求和国家现行有关标准的规定。 本工程采用固定门型支架的支架方案，支架的整体平整度应符合要求。门型支架及角钢制作，角钢的规格应符 合要求。支架制作应得体美观，支架的焊缝处应饱满，焊接后焊渣及时清理，镀锌支架焊接完成后需刷防腐漆 两道再刷银粉漆。 1.2、支架安装前应认真熟悉图纸，安装要求确定管道的标高，管道水平安装的支、吊架间距不应大于下表的规定； 钢管支吊架间距GB50242 1.3、支架应垂直安装，位置要正确，埋设应平整牢固。固定支架与管道接触应紧密，固定应牢靠。固定在建筑结构上的管道支、吊架不得影响结构的安全。 1.4、立管的支架每层安装一个，标高为距离结构面 2.5m o

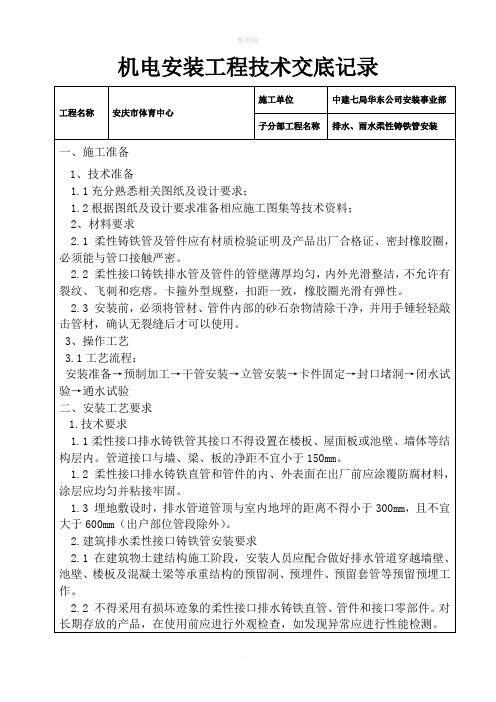

柔性铸铁管安装 11/13号楼 一、安装技术准备 1、熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 2、所使用材料已经有关方面认可，报验合格。 二、材料要求 1、所使用的管材、管件的型号、规格必须符合设计、规范的要求，并且应外观一至，无破损、毛刺、砂眼。 2、所有吊件支件的制作安装严格按照规范进行；支架、吊架采用型钢、螺栓孔不得使用电气焊开孔、扩孔或切割。 3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。 三、主要机具 1. 机具：冲击钻、电锤、砂轮锯、电气焊等。 2、工具：专用扳手、扳手、手锤、凿子、水平尺、钢卷 3、铸铁管材、不锈钢卡箍、槽钢、圆钢、膨胀螺栓、平头螺栓、螺母、油漆等均应符合使用要求。 四、施工工艺 1、技术要求 1.1、柔性接口排水铸铁管其接口不得设置在楼板、屋面板或池壁、墙体等结构层内。管道接口与墙、梁、板的净距不宜小于150m。 1.2 、柔性接口排水铸铁直管和管件的内、外表面在出厂前应涂覆防腐材料，涂层应均匀并粘接牢固。 1.3 、埋地敷设时，排水管道管顶与室内地坪的距离不得小于300mm，且不宜大于600mm （出户部位管段除外）。 2、建筑排水柔性接口铸铁管安装要求 2.1在建筑物土建结构施工阶段，安装人员应配合做好排水管道穿越墙壁、 楼板及混凝土梁等承重结构的预留洞、预埋件、预留套管等预留预埋工作。
2.2 不得采用有损坏迹象的柔性接口排水铸铁直管、管件和接口零部件。对 长期存放的产品，在使用前应进行外观检查，如发现异常应进行性能检测。 2.3 柔性接口排水铸铁管管道系统安装时，应将直管和管件外壁上的标志设置在明显的位置。 2.4排水立管安装垂直度的允许偏差单位管长（1m）应不大于3mm，全长（5m 以上）应不大余15mm。排水横管坡度应符合设计要求，严禁出现无坡、倒坡现象。各种立管底部应有牢固的支架或支墩。 2.5 铸铁直管需切割时，其切口端面应与直管轴线相垂直，并将切口处打磨光滑。 2.6 当建筑排水用柔性接口铸铁管的直线管段局部需要折线安装时，其接口 允许有少许偏差，但必须先按轴向（偏转角为零时）连接好后再偏转。每个接 口的偏转角度卡箍式不得大于3°，法兰承插式不得大于5°。 2.7 柔性接口铸铁管排水立管与排出管端部的连接，应采用两个45°弯头， 并在立管底部设置支墩或支架等固定措施。 2.8 排水管穿楼板应预留孔洞，孔洞比管道大2号，管道安装完后应填塞密 封膏封闭严密。立管周围应做高出楼板面20mm，宽度大于或等于30mm的阻水 圈。 地下部分法兰连接排水系统安装: 1、采用柔性接口机制离心铸铁管安装，连接方式为法兰连接，用于卫生间埋地部分。 材料在进入工地以前认真作好检查工作，材料必须有准用证、合格证、检验报告，管子在使用前必须清理，使管内外清洁，以保证水流畅通，管子安装完毕后必须刷防腐漆两道。 2、排水管道的坡度为i=0.01管道在铺设以前将管道沟夯实，防止土层下沉，管道安装前铺设20㎝厚砂层，安装完毕后再覆盖20㎝后砂子，管道安装过程中底部必须加砖垛，防止管下沉，砖垛的间距为1.5米，排水管的立管必须做混凝土垛。 3、管道安装；将管道的承口朝来水方向，由排除口的位置向来水方向顺序安装，应先用线在排水管的起点到排水管的末端排水出口找出坡度，每根排水管下面要用水泥砂浆和砖砌筑一个二四砖垛作支撑，管道安装完，管道的两侧要用砂浆灰抹成八字加以固定。 4、柔性接口法兰承插式铸铁管的连接与安装步骤： 4.1 、安装前应将铸铁管直管及管件内、外表面粘结的污垢、杂物和接口部位 结合面上的泥沙等附着物清除干净。 4.2、将法兰压盖套入插口端，再套入橡胶密封圈（B型接口橡胶密封圈套入 时应注意其方向性。 4.3、将直管或管件插口端插入承口，并使插口端部与承口内底留有5mm的安 装间隙。再插入过程中，应尽量保证插入管的轴线与承口管的轴线在同一直线
中国建筑项目管理表格 分项工程交底卡 表格编号CSCEC8B-TD-B20604 工程名称天津师范大学滨海附属学校 楼栋号室外安装工程分项工程名称室外给水管网 室外排水管网 工程量/ 分包公司天津盛兴达建筑照明工程有限公司负责人李明明 交底内容 室外给水、排水、消防管网施工技术交底 1.作业时间安排 地下管道铺设必须在土回填夯实或挖到管底标高，沿管线铺设位置清理干净，管道穿墙处已留管洞或安装套管，坐标、标高正确。 2.材料、机具 材料：角铁、混凝土、红砖、法兰等。 机具：套丝机、砂轮锯、台钻、手电钻、电焊机、电动试压泵、手锤、电焊机、切割机、热熔机、钢锯、卷尺、全站仪、经纬仪等。 3.操作工艺 给中水球墨铸铁管的安装 （1）给中水球墨铸铁管施工顺序 承插式铸铁管安装程序:安装准备→下管排管→挖工作坑→对口→接口→养护→砌筑井室→管道试压及冲洗→回填土 a)室外给水管道的管沟开挖时，应按照设计施工图纸的坐标、标高进行，开挖的宽度和深度应满 足管道敷设的标高和安装要求。管道施工中，应对直管段无接口处先部分回土，防止浮管。同时应先回细土，防止石块碎砖损伤管道。直管采用压绳下管法，按照测量人员标定三通、阀门等部位，开始下管和排管，注意将承插口朝向水流方向排管。下管用的大绳应质地坚固、不断股、不糟朽，铸铁管直径≤300㎜，大绳直径为20㎜。吊管时应保护好防腐层，如有破坏，管道就位后及时补上。 b)室外给水球墨铸铁管管道应按图进行加工预制，连接前应用钢丝刷清除管内与插口处的粘沙与 毛刺，并且将橡胶圈表面油污物清除净。对口，将插口插入承插内，并调整对口间隙和环向间隙在规定范围内，稳管时，将每根管子仔细对准中心线，管道必须在一条直线上不得扭曲，管段稳好后用测量工具检测高程，注意管底应与管基紧密接触。管的末端用方木挡住，阻止打口时管子移动。 对口前应清除管口杂物并用抹布擦净，然后连续对口，随之在承口下端挖打口工作坑。 c)球墨铸铁管管道连接时，应确保橡胶圈不翘不扭，均匀一致地卡在槽内，如有衬里破损，应在 承插部分涂刷植物油润滑，随之将管自插口轻轻插入承口内，拨正管道后用手拉葫芦拉紧（管子插入的深度应在管口做好记号），每个承插口最大转角不得大于4°21"。 d)基础：管道基础的必须采用机械夯实后铺设细沙垫层，细沙垫层应按规定的沟槽宽度满堂铺筑、
室内排水柔性铸铁管的安装 一、材料要求 1、柔性铸铁排水管及管件规格品种应符合设计要求，直管 及管件内外表面应光洁、平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。承插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线。 2、承口法兰盘轮廓应清晰，允许有不影响使用的轻微缺陷 存在。A型柔性铸铁排水管压盖与胶圈接触面应平整、光滑，不允许有尖角突起，其余各部位的凹凸深度不大于2mm。压盖不允许掉角缺棱，压盖的法兰盘上冷隔深度应不大于2mm。 3、直管及管件、压盖表面刷漆防腐应均匀。密封橡胶圈应 质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。 二、主要机具 电焊机、台钻、冲击钻、电锤、砂轮机、手锯、活扳手、手锤、水平尺、套丝板、线坠等。 三、作业条件 1、埋设管道，应挖好槽沟，槽沟要平直，必须有坡度，沟底 夯实。 2、暗装管道首先应核对各种管道的标高、坐标的排列有无矛 盾。预留孔洞，预埋件已配合完成。土建模板已拆除，操作场地清理干净，安装高度超过3.5m应搭好架子。 3、室内明装管道要与结构进度至少相隔二层的条件下进行安
装。室内地坪线应弹好，隔墙已安装完毕，粗装修抹灰工种已完成。安装场地无障碍物。 四、操作工艺 1、工艺流程： 安装准备→预制加工→干管安装→立管安装→卡件固定→封口堵洞→闭水试验→通水试验 2、预制加工： 根据图纸要求并结合实际情况，按预留口位置测量尺寸，绘制加工草图。根据草图量好管道尺寸，进行断管。断口要平齐，用铣刀或刮刀除掉断口内外飞刺。然后进行预制，预制时注意甩口方向。法兰柔性铸铁管安装时，承插口处要留出膨胀补偿量5~10mm。 3、干管安装： 首先根据设计图纸要求的坐标、标高预留孔洞。埋入地下时，按设计坐标、标高、坡向、坡度开挖槽沟并夯实。采用托吊管安装时应按设计坐标、标高、坡向做好托、吊架。 施工条件具备时，将预制加工好的管段，按编号运至安装部位进行安装。各管段法兰连时管道要直，坡度要均匀，各预留口位置准确。 干管安装坡度按图纸设计坡度，如图纸未标注，可按照下表要求选用相应坡度值： 序号1234管径(mm) 50 75 110 160标准坡度
表 C2-1 工程名称交底日期 施工单位中铁六局石家庄铁建公司第四项目部分项工程名称 交底提要室外排水管道安装 一、施工准备 （一）作业条件 （1）施工位置场地平整，范围内无障碍物品。 （2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。 （3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 （二）材料要求 1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、 颜色一致。 2、管材为HDPE管。 3、防火套管、阻火圈具有检验部门测试报告。 4、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄 厚均匀，管材直段挠度不小于10‰。 （三）主要机具 1、机具：管道切割机、热熔焊机、电熔焊机、电气焊机。 2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳 子、螺丝刀、錾子、手锤、工作台等。 二、施工工艺 1．沟槽开挖与验收 首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。 为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。 如地基土被扰动，应采取如下处理措施： 1）扰动150mm以内，可原状土夯实，压实系数>0.95。 审核人交底人接受交底人
表 C2-1 工程名称交底日期 施工单位中铁六局石家庄铁建公司第四项目部分项工程名称 交底提要室外排水管道安装 2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。 2、管基础：本双壁波纹管基础采用砂垫层基础，基础宽度参见图纸设计说明。 3、管道安装 （1）散管和下管：散管，是将检查并疏通好的管子沿沟散开摆好；下管，是将管子从地面放入沟槽内。下管方法分人工下管和机械下管。本工程管材选用PE双壁波纹管，重量较小，采用人工下管，采用大绳下系的方法进行。下管时应该谨慎操作，保证人身安全，操作前必须对沟壁情况、下管工具、绳索、安全措施等做认真的检查。 管道埋深1.5—3.5米，拉线找好坡度并做好支护，管道要摆放平整，管道的中心线与两边的检查井预留洞中心在同一条直线上。 （2）接口前，应先检查橡胶圈是否配套完好，确认橡胶圈安放位置及插口的插入深度。 （3）接口时，先将承口的内壁清理干净，并在承口内壁及插口橡胶圈上涂润滑剂，然后将承插口端面的中心轴线对齐。 （4）接口方法应按下述程序进行：DN400及其以下管道，先由一人用棉纱绳吊住被安装管道的插口，另一人用长撬棒斜插入基础，并抵住该管端部中心位置的横挡板，然后用力将该管缓缓插入待安装管道的承口至预定位置；DN400以上管道可用两台手扳葫芦将管节拉动就位。接口合拢时，管节两侧的手扳葫芦应同步拉动，使橡胶密封圈正确就位，不扭曲、不脱落。 （5）管道的坐标和标高应符合设计要求，安装的允许偏差应符合表10.2.3 的规定。审核人交底人接受交底人
接受交底人签字 序号签名工种备注1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 20
21 22 23 24 25 26 27 28 29 30 一、适用范围：本交底适用于1#、2#楼排水管道及配件安装。 二、施工准备 1、技术准备 1、现场配备技术人员，熟悉现场图纸，负责处理施工中出现的问题，做好与土建施工中的协调工作； 2、施工图纸及相应的变更已下发至队伍，现场条件满足排水管道安装要求； 3、施工现场用水用电、材料堆放场地满足施工要求。 2、机械准备 1#、2#楼排水管道安装主要用到的机具有：台钻、冲击钻、电锤、砂轮机等。 工具：套丝板、手锤、大锤、手锯、断管器、錾子、捻凿、麻钎、压力案、台虎钳、管锥、小车等。 其它：水平尺、线坠、钢卷尺、小线等。
3、材料准备 本工程1#、2#楼排水管道采用柔性排水铸铁管，不锈钢卡箍连接；施工材料应满足要求： 1、柔性铸铁排水管及管件规格品种应符合设计要求，直管及管件内外表面应光洁、平整，不允许有裂缝、冷隔、错位、蜂窝及其他妨碍使用的明显缺陷。承插口密封工作面除符合上述要求外，不得有连续沟纹、麻面和凸出的棱线。 2、不锈钢卡箍轮廓应清晰，允许有不影响使用的轻微缺陷存在。柔性铸铁排水管压盖与不锈钢卡箍胶圈接触面应平整、光滑，不允许有尖角突起，其余各部位的凹凸深度不大于2mm。压盖不允许掉角缺棱，压盖的法兰盘上冷隔深度应不大于2mm。 3、直管及管件、压盖表面刷漆防腐应均匀。密封橡胶圈应质地均匀不得有蜂窝、皱折、缺胶、开裂及飞边等缺陷。 4、作业条件 1、室内地坪线应弹好，隔墙已安装完毕，粗装修抹灰工种已完成。安装场地无障碍物。 2、装饰装修抹灰施工已开始，地面工艺施工即将施工，排水管道立管安装工期紧。 三、工艺流程 1．施工工艺 安装准备预制加工支架安装干管安装立管安装支管安装闭水试验通水试验 2. 安装准备 根据设计图纸及技术交底，检查预留空洞尺寸，将管道位置放线定位，标注在墙面或顶板上。管道放线具体要求： 1、管道放线由总管到干管再到支管放线定位。放线前逐层进行细部会审，使各管线互不交叉或少交叉，同时预留防结露保温及维修操作空间。 2、排水管到安装以建筑轴线定位，同时以墙、柱、梁为辅助定位依据。定位时，按施工图确定管道的走向，在墙（柱）上弹出管道定位的坡度线，水平管道坡度按照规范要求为0.026，坡度线取管底
、铸铁排水管管件柔性接口安装方法 W 、W1型无承口铸铁管柔性接口安装方法 一、 安装时应确保铸管断面垂直、光滑、无飞边毛刺，以免划伤橡胶密封圈； 二、 用扭力扳手松开卡箍螺栓，取出胶圈，套入管件一端，使胶圈内中间凸缘与铸 管断面完全接触为止； 三、 将一端套入管件的胶圈另一端完全下翻，使胶圈中间凸缘平面完全暴露； 四、 将另一管件垂直放在胶圈凸缘平面上，将下翻的胶圈复位，将两个管件移正至 同一轴线上； 五、 上移卡箍至橡胶密封圈的部位，使之与胶圈端面平齐； 六、 用扭力扳手逐次交替紧固卡箍螺栓，切忌将一边螺栓一次紧固到位，造成卡箍 扭曲变形。也不要用力过大，造成螺栓打滑。 W 、W1型铸铁管加强抱箍安装方法 加强抱箍主要用于无承口铸铁管不锈钢卡箍接口部位的加强连接，安装方法如图所 示。 A 型铸铁管柔性接口安装方法 一、 在插口上面画好安装线，承插口端部间隙取 5~10mm 安装线所在平面应与管轴 线
垂直。 二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐。 三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。 四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧固，直至将胶圈均匀压紧。 B型铸铁管柔性接口安装方法 一、在插口上面画好安装线，承插口端部间隙取5~10mm安装线所在平面应与管轴线垂直。 二、在插口端先套入法兰压盖，再套入密封胶圈，胶圈边缘与安装线对齐。 三、将插口端插入承口内，为保持胶圈在承口内深度相同，在推进过程中尽量使插入管与承口管保持在一条轴线上。 四、紧固螺栓应确保胶圈均匀受力，不得一次紧固到位，要逐个逐次均匀紧固，直至将胶圈均匀压紧。
表 C2-1 工程名称北汽西南新能源汽车项目基地交底日期 施工单位重庆市诚信建设工程有限公司分项工程名称室外雨水管道交底提要室外排水管道安装 一、施工准备 （一）作业条件 （1）施工位置场地平整，范围内无障碍物品。 （2）施工范围内地下障碍物已探明，图纸详细，管路管线明确。 （3）将需用材料的规格型号、质量、数量确认合格并准备齐全，运到现场。 （二）材料要求 1、管材要求具有较强的耐腐蚀性、良好的抗冲击性和降低噪音性能，外观光泽、 颜色一致。 2、管材为FRPP管、HPDE双壁波纹管。 3、管材、管件内外表层应光滑，无气泡、裂纹，管壁厚度符合相关生产标准且薄 厚均匀，管材直段挠度不小于10‰。 （三）主要机具 1、机具：管道切割机、电气焊机。 2、工具：断管器、管子剪、锯弓、刮刀、盒尺、角尺、水平尺、线坠、扳手、钳 子、螺丝刀、錾子、手锤、工作台等。 二、施工工艺 1．沟槽开挖与验收 首先，按照图纸要求测出管道的坐标和标高后，再按图示方位打桩放线，确定沟槽位置、宽度和深度，其坐标和标高应符合图纸要求。 为防止塌方，沟槽开挖后应留有一定边坡，根据现场土质情况，坡度按1：0.3进行，沟槽上部松土用500mm高模板及架管支护。为便于管段下沟，挖沟槽的土应堆放在沟的一侧，且土堆底边与沟边应保持一定距离。机械挖槽应确保槽底土质结构不被扰动或破坏，用机械挖槽或开挖沟槽后，当天不能下管时，槽底应留出0.2米左右一层不挖，待铺管前用人工清挖。 如地基土被扰动，应采取如下处理措施： 1）扰动150mm以内，可原状土夯实，压实系数>0.95。 2）扰动150mm以上，可用3:7灰土、卵石、碎石、毛石等填充夯实，压实系数≧0.95。审核人交底人接受交底人
一、施工准备 (一)技术准备：熟悉本专业及其他相关专业图纸，做好技术、环境、安全交底。 (二)材料准备：A型柔性铸铁管及配套的各种管件、连接件应符合设计规定，产品应有材质检验证明及产品出厂合格证，各种规格的机制直管长度应一致，管壁厚度均匀，外壁光滑，不能有锈蚀、凹陷、扭曲等弊病。承口和插口造型规矩，管壁上不能有砂眼、裂纹、飞刺和疙瘩，防锈漆、沥青漆色泽均匀一致。 （三）机具准备：套丝机、电焊机、台钻、冲击钻、电锤、砂轮锯、压力案、套丝板、台虎钳、管钳、手锤、大锤、断管器、錾子、捻凿、麻钎、线坠、水平尺、钢卷尺、白线等二、工艺流程 三、操作工艺 3.1 安装准备 1.根据设计图纸及设计交底记录，汇总土建和专业图纸检查核对各系统管路的标高及预留洞 尺寸正确无遗漏。 2.向施工队伍进行排水系统施工的技术、质量、安全交底，明确各面的技术、质量要求及安全注意事项。 3.管道加工制作的机具、工具、各种卫生器具样品及其他材料准备齐备。 3.2 管道定位 1.所有埋地安装的管道均应进行现场测量放线，在保证管道坡度的前提下，避免管道与土建结构梁、柱或者其他专业的管道、设备交叉。 2.立管安装前，应根据施工图对所有预留管洞尺寸进行核对。对于高层建筑的立管预留洞应采用经纬仪进行校核，并根据实测结果调整预留洞口的准确位置，以保证后期立管安装的垂直度。 3.对于有多种专业管道系统的机房、设备层、管井等建筑部位，应进行各个系统管道的综合排列，首先要保证重力排水横管的布置符合排水坡度要求。
4.对于有保温要求的排水管道，在管道安装前应在现场进行定位放线，以保证管道与管道、管道与结构之间预留保温间距。 5.清扫口、检查口等管件安装前，应考虑留出拆装空间。 3.3 管道的预制 1.管道预制应在施工现场平整的场地上进行，按照施工图纸，参照现场定位后管道的排列顺序进行预制。预制时应根据现场预留的卫生器具的洞位置调直和调准管件向，管道应码放在平坦的场地上，管段下面采用木垫平、垫实。 2.雨季管道预制应在室、楼进行，预制好的管段统一保存,冬季的管道预制应在室进行，室温度应在5℃以上。同时，应根据现场放样，对管段进行切割，切割采用无齿砂轮锯。 3.4 排水干管安装 1.排出管的埋深取决于室外排水管道标高并符合设计要求，排出管与室外排水管道一般采用管顶平接，其水流转角不小于90o；若采用排出管跌水连接且跌落差大于0.3m，其水流转角不受限制。室外埋设时须保证管道有足够的覆士深度以满足防冻、防压要求。 2.安装托、吊排出管要先搭设架子，将托架按设计坡度栽好或栽好吊卡，量准吊杆尺寸将预制好的管道托、吊牢固，横管支承件间距不大于2m。 3.托、吊排出管在吊顶者，在吊顶前需做闭水试验，按隐蔽工程项目办理隐检手续。如图中所示为排出管安装： 3.5 排水立管安装 排水管通常沿卫生间墙角设置，穿过楼板应预留洞。立管与墙面距离及楼板预留洞的尺寸，应按设计要求或有关规定预留。 1.安装立管时，先将管段吊正对准下层承口将管端插入，不可摇动挤入，用力应均匀。要注

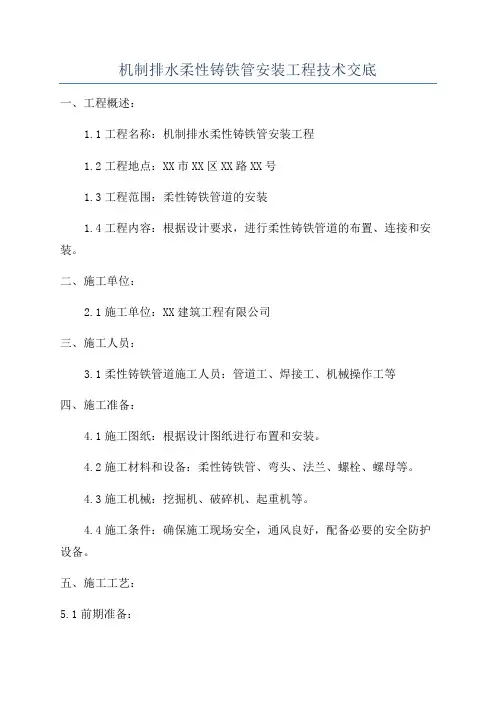

离心铸铁排水管安装技术交底交底单位：中建八局接受单位：淮安四方 交底人：接受人： 交底时时间：2006年8月15日接受时间：2006-8-15 一、施工准备： 1、施工原则：施工人员要认真熟悉图纸，按图纸设计要求及施工规范规定施工。 2、材料要求： 根据图纸设计要求规定，所有排水管为离心铸铁管，不锈钢卡箍连接。管材、管件、橡胶圈、不锈钢卡箍的质量应符合产品标准的规定，并有合格证。 二、工程特点： 由于采用内衬氯丁橡胶圈和不锈钢卡箍柔性连接，其抗震性能高，密封性好，允许在15°范围内摆动，不会出现渗漏，而且易于安装，维修方便 三、管道安装过程： 1、管道安装前应熟悉图纸，核对现场实际条件，当发现两者有出入时，应与施工人员协商解决。 管道安装的顺序宜逆水流方向从下游向上游安装，即：排出管—立管—支管—卫生器具。 管材和管件在安装前应先清洗，管内不得有泥沙、砂、石及其它杂物。 管材的切割口应清除切口的毛刺，外圆略锉并倒角。 2、卡箍接口的操作步骤：
管材的切割可使用常用的切割金属的工具，如砂轮机、锯等，切割口应清除毛刺，外圆略倒角。 接口处的管外壁表面擦干净； 将不锈钢卡箍先套在接口一端的管身上； 将橡胶圈的一头套在一个接口管的管口上（一般是套在已固定好的管子或管件这一端），并应套入至规定深度； 将橡胶圈的另一头向外翻转； 将在连接的管件或直管的管口放入翻转的橡胶圈口翻回正常状态； 再次校对管道的坡度或垂直或方位，初步用支吊架固定住管道，移动不锈钢卡箍套在橡胶圈外，用专用套筒拧紧卡箍上的固紧螺栓，接口就完成。但应随即将支吊架上的螺栓拧紧，使管道牢固地定住。 3、支架要求：所有立管用40*40*4角钢制作支架、卫生间支管较多，采用30*3扁钢制作支架。 4、管道支吊架的设置 立管支吊架的设置 立管的固定支架之间的间距宜为3m左右； 支架设置应位于直管段上，支架宜靠近管道接口； 2个接口之间的管段上至少有1个支架； 立管底部的弯头或三通应设支吊架； 每一条长度为3m的横管只需一个支吊架来固定，支吊点应靠近管道接口，与接口中点的距离应小于450mm。 5、横管支吊架的设置 横管在平面上转弯时，应在弯头中心增设支吊架； 横管必须固定牢固，使管道平直和坡度准确； 四、排水管道的灌水试漏、通球和通水试验
一、施工准备 1、材料检验：管道及管件规格品种应符合设计要求，管壁薄厚均匀，内外壁光滑整洁，不得有砂眼、裂纹、飞刺和疙瘩。承插口的内外径及管件应造型规矩，并有出厂合格证。 主要机具:反铲挖掘机，推土机，汽车吊，压路机，蛙式打夯机，角向磨光机，发电机，水泵。专用吊装索具或带橡胶保护套的钢丝绳，卡环，10T 手拉葫芦,板锉，电焊工具，气焊工具。水准仪，皮尺，塔尺，花杆，钢板尺。 工艺流程：竣工验收 冲洗消毒土方回填水压试验 清 槽 打 垫 层管道吊装 管道（管件）安装沟槽开挖 管道运输测量定位施工准备 2、作业条件：管沟平直，管沟沟底夯实，沟内无障碍物，距沟边1.5m 范围内不得堆放施工材料和其它物品。 二、施工方法 1、根据施工图检查管沟坐标、深度、平直程度、沟底密实度是否符合要求。管道交叉时按照有压水让无压水标准施工，并保证给水管道覆土深度不得小于700mm 。 2、管道承口内部及插口外部飞刺、铸砂等应预先铲掉，用钢丝刷除去污物。 3、把阀门、管件稳放在规定位置，作为基准点。把铸铁管运至管沟沿线沟边，承口朝向来水方向。 4、用大绳把铸铁管顺到沟底，清理承插口，然后对插安装管路，将承插口顺直定位。 5、安装管件、阀门等位置准确，阀杆要垂直向上，阀门井、水表井垫层要先施工，下面的土层要求夯实。
6、球墨铸铁管采用滑入式橡胶圈接口，胶圈应粗细均匀，无气泡，无重皮。 7、根据承口深度，在插口管端划出插入深度标记。将胶圈塞入承口圈槽内，胶圈内侧及插口抹上肥皂水，将管子找平、找正，用倒链等工具将铸铁管徐徐 插入承口内至标志处即可。 8、管道在转弯处，改变弯径处，三通、阀门等处均应设置止堆礅和防 滑卡箍。 9、橡胶圈接口的管道，每个接口的最大偏转角不得超过下表规定： 公称直径（mm）100 125 150 200 250 300 350 400 允许偏转角度5050505040404030 10、回填：水压试验前，接口前后0.2m范围内不得回填，以便试压观察。管道两侧及管顶以上回填高度不小于0.5m，水压试验后，应及时回填其余部分，回填土时槽底至管顶以上50cm范围内，不得有有机物以及大于50mm的砖石等硬 块。且应逐层回填，每层回填厚度为15-20cm，并分层夯实至少两遍以上。 11、水压试验：试验压力为工作压力的1.5倍，但不得小于1.0Mpa，12 小时内压力降不应超过0.05Mpa，然后降至工作压力进行检查，压力应保持不变， 不渗不漏。 12、管顶覆土埋深不得小于700mm，穿越道路部位的管顶埋深不得小于750mm。 13、给水系统各种井室的管道安装，井壁距法兰或承口的距离：管径小于 或等于450mm时，不得小于250mm，管径大于450mm时，不得小于350mm。 三、工艺要点 1、暗管安装应注意着重检查管槽平整度、管道支撑、套管安装、防伸缩措施，并应进行水压试验和通水能力检验。 2、坐标、标高和坡度的正确性；连接点或接口的整洁、牢固和密封性；支 承件和管卡的安装位置和牢固性。 3、给水系统的通水能力检验，按设计要求同时开放的最大数量的配水点是 否全部达到额定流量；管道必须经过吹洗才能进行设备安装与调试。 4、根据要求的建筑物，可根据管道布置，分层、分段进行通水能力检验； 5、仪表的灵敏度和阀门的灵活性。 四、成品保护措施 1、安装好的管道不得用做支撑或放脚手板，不得踏压，其支托架不得作为 其它用途的受力点。 2、管道覆土前应检查沟底内不得有碎石、铁块等。 五、安全文明施工 认真贯彻项目制定第三方检测规定、进入施工现场必须佩带安全帽，施工现 场内不得吸烟，对施工现场内临时用水用电等按规范操作。
施工技术交底单 施工单位：苏州金螳螂建筑装饰股份有限公司本交底单共页第页工程名称三亚海棠湾国际购物中心（一期）施工班组水电班组 分部分项工程名称排水安装工程班组长 交底时间 主要成员 交底人 交底内容一、施工准备 （一）作业条件 UPVC埋设管道，应开挖沟槽，沟槽要平直，必须有坡度，沟底夯实。地下铸铁排水管道的铺设必须在基础达到或接近±O.OO标高，房心回填到管底或稍高的高度，房心内沿管线位置无堆积物，且管线穿过建筑基础处，己按设计要求预留管洞。暗装管道(包括设备层、竖井、吊顶内的管道)首先应核对各种管道的标高、坐标的排列有无矛盾。预留孔洞、预埋件巳完成。土建支模巳拆除，操作场地清理干净，安装高度超过3.5m应搭脚手，并做好安全防护。室内明装管道要与结构进度相隔二层的条件下进行安装。室内地平线应弹好，粗装修抹灰工程已完成。安装场地无障碍物。 （二）材料要求 1.硬质聚氯乙烯(UPVC)管材、管件、支架、粘接剂应是管材厂家配套产品。 管道规格尺寸应与卫生洁具连接适宜，并有产品质量合格证、相关检验报 告及说明书。管材内外表层应光滑，无气泡、裂纹，管壁厚度均匀，色泽 一致。直管段挠度不大于1%。管件造型应规矩、光滑，无毛刺。承口应有 梢度，并与插口配套。码放时地面要平，如果上架应多设几个支点防止管 子变形。冬季防止冻坏，夏季防止太阳晒。用到的其他材料有：粘接剂、 型钢、圆钢、卡件、螺栓、螺母、肥皂、铅笔等。 2.铸铁排水管道及管件品种、规格应符合设计要求。灰口铸铁的管壁应厚度 均匀，内外光滑整洁，无浮砂、包砂、粘砂，更不允许有砂眼、裂纹、飞 刺和疙瘩。承插口的内外径及管件造型规矩，法兰接口平正光洁严密，地 漏和返水弯的扣距必须一致，不得有偏扣、乱扣、方扣、丝扣不全等现象。 青麻、油麻要整齐，不允许有腐朽现象。沥青漆、防锈漆、调和漆和银粉 必须有产品合格证。水泥一般采用强度等级P.O32.5的普通水泥，必须有 产品合格证、出厂检测报告及进场复验报告。用到的其他材料有：汽油、 机油、胶皮布、电气、焊条、型钢、螺栓、螺母、铅丝等。 3.不得使用国家限制使用和淘汰落后的建材产品。 4.主要设备、器具应有安装使用说明书。 （三）主要机具 1、UPVC管道。
重力污水排水管、雨水排水管采用机制柔性排水铸铁管；卡箍连接。 7.1工艺流程 安装准备→管道预制→污水、雨水立管安装→污水、雨水支管安装→灌水试验 7.2施工要点 （1）污水立管安装 1）立管检查口设置按设计要求。如排水支管设在吊顶内，应在每层立管上均装立管检查口，以便作灌水试验。 2）安装立管应二人上下配合，一人在上一层楼板上，由管洞内投下一个绳头，下面一人将预制好的立管上半部拴牢，上拉下托将立管对中下层管口，下层的人把甩口及立管检查口方向找正，加密封圈上卡箍，复查立管垂直度，将立管临时固定牢固，堵好立管 3）立管安装完毕后，配合土建用不低于楼板强度等级的混凝土将洞灌满堵实，并拆除临时支架，按照设计要求用型钢做固定支架。 4）雨水漏斗的连接管应固定在屋面承重结构上。雨水漏斗边缘与屋面相接处应严密不漏。 （2）污水支管安装 1）支管安装应先搭好架子，并将托架按坡度栽好，或栽好吊卡，量准吊杆尺寸，将预制好的管道托到架子上，再将支管对准立管预留口，将支管预留口尺寸找准，并固定好支管，然后上卡箍。 2）支管设在吊顶内，末端有清扫口的，应将管接至上层地面上，便于清掏。
3）支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装上临时封堵。 4）楼层内排水管道的安装，应与结构施工隔开一至二层，且管道穿越结构部位的孔洞等均已预留完毕，室内模板或杂物清除后，室内弹出房间准确尺寸线。 5）按楼层高度和支管长度，将管材和管件预制连接，连接要平。 6）立管在建筑物底层、最高层及楼层转弯时等按规范规定应设置检查口，暗装立管，在检查口处应设检修门，检查口中心标高为地坪上1M，允许偏差为±20mm，并应高于该层卫生器具上边缘150mm。 7）立管安装，特别是明管，必须保证其垂直度，其质量标准是每米允许偏差为3mm；全长(5m以上)，允许偏差不大于15mm。 8）施工过程中，所有管道敞口均应作临时封堵，以防异物落入。 9）伸缩节设置应符合下列规定：立管上每层需设一伸缩节、横支管、横干管，直线管段大于2M时，设置伸缩节，且伸缩节之间最大间距不得大于4M。管道插入伸缩节处预留的间隙应为夏季5-lOm，冬季 5-20m。 10）管道施工完毕后，应做通水通球试验，检查排水是否畅通，有无渗漏。 8、卫生洁具安装 流程：安装准备→卫生洁具及配件检查→卫生洁具安装→配件预装→ 卫生洁具稳装→与墙、地缝隙处理→通水试验
