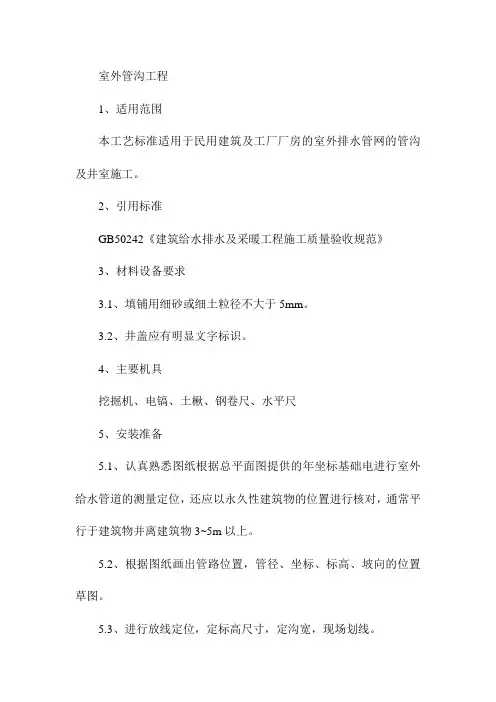

室外排水管沟及井室施工工艺
1 适用范围
本工艺标准适用于民用建筑及工厂厂房的室外排水管网的管沟及井室施工。
2 引用标准
GB50242《建筑给水排水及采暖工程施工质量验收规范》
3 材料设备要求
3.1 填铺用细砂或细土粒径不大于5mm。
3.2 井盖应有明显文字标识。
4 主要机具挖掘机、电镐、土楸、钢卷尺、水平尺
5 安装准备
5.1 认真熟悉图纸根据总平面图提供的年坐标基础电进行室外给水管道的测量定位，还应以永久性建筑物的位置进行核对，通常平行于建筑物并离建筑物3~5m以上。
5.2 根据图纸画出管路位置，管径、坐标、标高、坡向的位置草图。
5.3 进行放线定位，定标高尺寸，定沟宽，现场划线。
6 操作工艺
6.1 管沟的沟槽断面形式有 4 种即直槽、梯形槽、混合槽和联合槽
6.2 根据管径大小，水位高低，土壤性质及施工方法选用沟槽形式。当
埋设较深时可采用混合槽，两根或多根管道并行可采用联合槽，在没有地下水的情况下，且土壤的湿度一般时，如果沟槽深度不超过下列规定时，原则上可按直槽考虑，施工中以1：0.1 的微边坡开挖：
填实的砂性土和砾石土0.8m 亚砂土和亚粘土0.1m 粘土 1.25m
特别密实的土 1.5m
6.3 在挖掘管道沟槽时不要过深，当使用机械挖掘时应按标高留出
20mm 余量，由人工清理找平。如果超过深度，应采用砂土找平。采用就地回填，填平必须严格分层，管道标高部允许用垫砖头木块的方法调整。
6.4 管道沟槽底部的最小宽度应符合下表的规定。
管道直径与沟底最小宽度关系
6.5 在沟槽内接口工作之前有三通、消火栓、阀门的地方要先定位，然后按承口迎向水流的方向逐个确定工作坑位置。
7 质量检验
7.1 主控项目
7.1.1 沟基的处理和井池的底板强度必须符合设计要求。检验方法：现场
观察和尺量检查，检查混凝土强度报告。
7.1.2 排水检查井、化粪池的底板及进、出水管的标高，必须符合设计，其允许偏差为± 15mm。
检验方法：用水准仪及尺量检查。
7.2 一般项目
7.2.1 井、池的规格、尺寸和位置应正确，砌筑和抹灰符合要求。检验
方法：观察及尺量检查。
7.2.2 井盖选用应正确，标志应明显，标高应符合设计要求。检验方
法：观察、尺量检查。
7.2.3 井室的尺寸应符合设计要求，允许偏差为± 20 mm。检验方法：
尺量检查。
7.2.4 安装混凝土预制井圈，应将井圈端部清洗干净，并用水泥砂浆将
接缝抹光。
检验方法：观察检查。
7.2.5 砖砌井室。地下室水位较低，内壁可用水泥砂浆勾缝，水位较高，
可用防水砂浆抹面，其高度应高出最高水位200～300mm。含酸性污水井，内壁
应用耐酸水泥砂浆抹面，具体做法参照有关标准图集。
检验方法：观察、尺量检查。
7.2.6 在高级和一般路面上，井盖上表面应同路面相平，允许偏差为±
5mm；无路面时，井盖应高出室外设计标高50mm，并应在井口周围以0.02 的坡度向外做护坡, 如采用混凝土井盖, 标高应以井口计算。
检验方法：观察、尺量检查。
7.2.7 安装在室外的地下消火栓、给水表井和排水检查井等用的铸铁井盖应有明显区别,重型与轻型井盖不得混用。管道穿过井壁处, 应严密、不漏水。
检验方法：观察、尺量检查。
