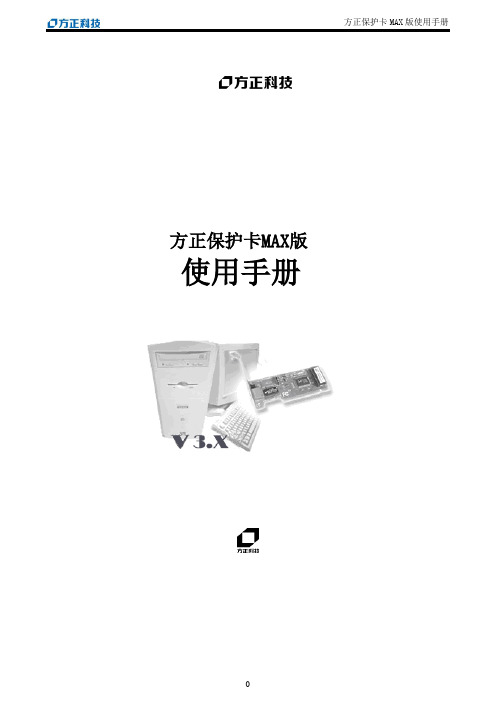

方正文祥E330硬盘保护卡软件版max使用方法

方正文祥E330硬盘保护卡软件版max使用方法

方正文祥E330硬盘保护卡软件版max使用方法

第一步,安装底层驱动。先设置为光驱启动,放入软件光盘,开机后自光驱启动,如果是第一次安装,会出现第一次安装的提示,按Enter进入下一步,选择自订安装,分割硬盘空间。注意:如果想以后每次恢复,那么第一分区属性应当为A (立即复原型引导盘),还原方式暂时设置为不使用;其他分区属性可设置为S (共用资料盘);如果只有一个系统的话,所有分区的磁盘名称应一致,多个系统的情况时,分区磁盘名称应不一致。

第二步,安装系统。可以使用源安装盘安装,也可使用ghost版安装盘进行安装。设置自己系统所需要的参数,安装各种软件。所有设置完毕后,进行系统传输。

(需要考虑的问题:学生或教师用到的软件,网络参数设置,网络教室软件,Windows下还原卡驱动程序文件)

第三步,安装Windows下还原卡驱动程序。开机后,测试正常后,打开还原卡驱动程序文件文件夹,运行里面的Setup.exe,默认安装。

第四步,开机,按F10 ,输入密码,设置第一分区还原设置为“每次恢复”。至此,完成。

注意:如果使用ghost版本进行恢复安装系统,原有保护将失去效果。
