模拟电子技术课程习题第七章集成运
放的应用

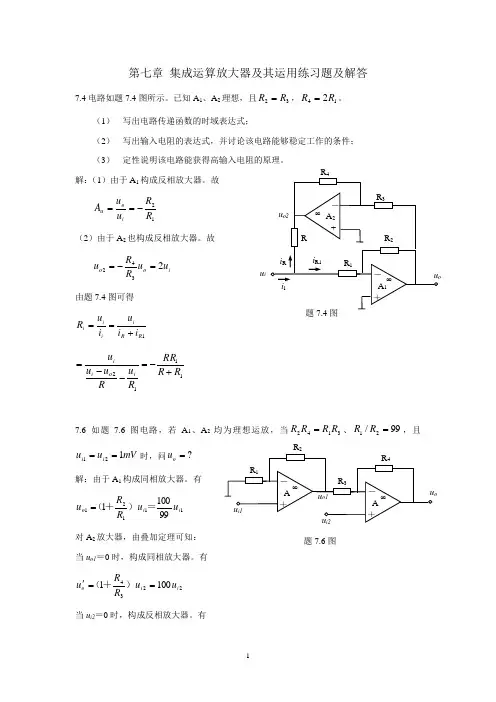

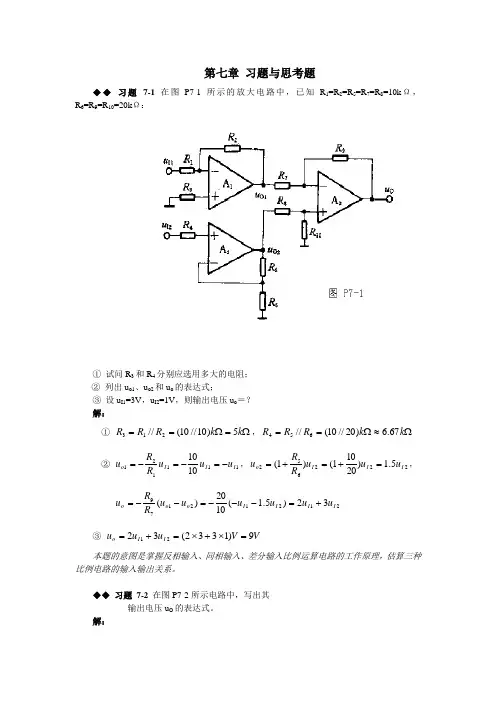

第七章集成运放的应用
7．1在下列描述中错误的是[ ]
A 级联放大器的带宽比各级放大器带宽小
B 负反馈的引入可以起到展宽放大器频带的作用
C 集成运算放大器电路中广泛采用了以电流源为负载的放大器结构
D 理想运放在线性与非线性工作区均有虚断、虚短两个重要特性
7．2在输入信号从极小到极大的一次变化过程中，迟滞比较器的输出会发生[ ]次翻转。
A 0
B 1
C 2
D 3
7．3希望抑制1KHz以下的信号，应采用的滤波电路是[ ]
A.低通滤波电路
B. 高通滤波电路
C.带通滤波电路
D. 带阻滤波电路
7．4有用信号频率为7Hz,应采用的滤波电路是[ ]
A.低通滤波电路
B. 高通滤波电路
C.带通滤波电路
D. 带阻滤波电路
7.5 填空
1．比例运算电路的输入电流基本上等于流过反馈电阻的电流，而
比例运算电路的输入电流几乎等于零。（同相，反相）
2．反相比例放大电路的输入电阻较，同相比例放大电路的输入电阻较。（高，低）
= ；若3．在进行反相比例放大时，集成运放两个输入端的共模信号u
IC
同相输入端接u1，则由集成运放组成的比例放大电路的共模信号u IC= 。
7.6 试从a.低通滤波电路，b.高通滤波电路，c.带通滤波电路，d.带阻滤波电
路四种电路名称中选择一种填写下列各空；
1．在理想情况下，在f=0和f→∞时的电压放大倍数相等，且不为零；
2．在f=0和f→∞时，电压放大倍数都等于零。
3．的直流电压放大倍数就是它的通带电压放大倍数。
4．在理想情况下，在f→∞时的电压放大倍数就是它的通带电压放
大倍数。
7.7 在负反馈运算放大电路的三种输入方式（a.反相输入，b.同相输入，c.差动输入）中，选择合适的方式填入下面的空格。（以下各题均只在单个运放电路且反馈网络为线性电阻的范围内讨论问题）
1．为给集成运放引入电压串联负反馈，应采用方式；
2．要求引入电压并联负反馈，应采用方式。
3．在多个输入信号情况下，要求各输入信号互不影响，应采用方式。
4．要求向输入信号电压源索取的电流尽量小，应采用方式。
5．要求能放大两个信号的差值，又能抑制共模信号，应采用方式。
7.8 试回答下列几种情况下，应分别采用哪种类型的滤波电路？(从 a.低通，b.高通，c.带通，d.带阻四种滤波名称中选择一种填写在各小题后的括号中) 1．有用信号频率为10Hz。（）
2．有用信号频率低于500Hz。（）
3．希望抑制50Hz交流电源的干扰。（）
4．希望抑制2kHz以下的信号。（）
7.9 用下列三组元器件能否分别构成振荡频率在约为1kHz的文氏电桥正弦波振荡电路？（在相应的括号内用√或×表示肯定或否定）
1．变压器一个，晶体管一只，0.1μF的电容器两只，200pF的电容器一只，1kΩ、5.1kΩ、51kΩ的电阻各一只；（）
2．集成运放一只，0.05μF的电容器两只，3.3kΩ的电阻三只，22kΩ的正温度系数热敏电阻一只，10kΩ的电位器一只。（）
3．集成运放一只，0.01μF的电容器两只，16kΩ的电阻三只，27kΩ的负温度系数热敏电阻一只，10kΩ的电位器一只。（）
7.10 判断下列说法是否正确（在括号内画√或×）。
1．处于线性工作状态下的集成运放，反相输入端可按“虚地”来处理。
（）
2．反相比例运算电路属于电压串联负反馈，同相比例运算电路属于电压并联负反馈。
（）
3．处于线性工作状态的实际集成运放，在实现信号运算时，两个输入端对地的直流电阻必须相等，才能防止输入偏置电流Im带来运算误差。
（）
4．在反相求和电路中，集成运放的反相输入端为虚地点，流过反馈电阻的电流基本上等于各输入电流之代数和。
（）
