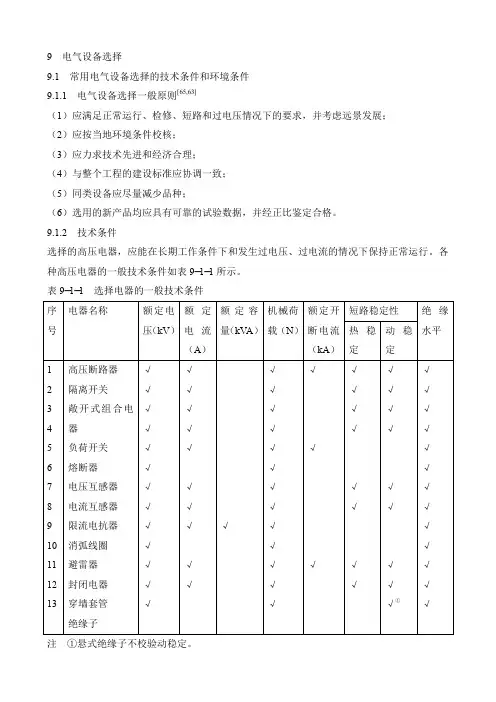

9 电气设备选择
9.1 常用电气设备选择的技术条件和环境条件
9.1.1 电气设备选择一般原则[65,63]
（1）应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展；
（2）应按当地环境条件校核；
（3）应力求技术先进和经济合理；
（4）与整个工程的建设标准应协调一致；
（5）同类设备应尽量减少品种；
（6）选用的新产品均应具有可靠的试验数据，并经正比鉴定合格。
9.1.2 技术条件
选择的高压电器，应能在长期工作条件下和发生过电压、过电流的情况下保持正常运行。各种高压电器的一般技术条件如表9?1?1所示。
表9?1?1 选择电器的一般技术条件
注 ①悬式绝缘子不校验动稳定。 9.1.2.1 长期工作条件
（1）电压：选用的电器允许最高工作电压max U 不得低于该回路的最高运行电压z U ，即
max U ≥z U
（9?1?1）
三相交流3kV 及以上设备的最高电压见表9?1?2。
（2）电流：选用的电器额定电流n I 不得低于所在回路在各种可能运行方式下的持续工作电流
z I ，即 n I ≥z I
（9?1?2）
不同回路的持续工作电流可按表9?1?3中所列原则计算。
由于变压器短时过载能力很大，双回路出线的工作电流变化幅度也较大，故其计算工作电流应根据实际需要确定。
表9?1?2 额定电压与设备最高电压
kV
表9?1?3 回路持续工作电流
表9?1?4 套管和绝缘子的安全系数
注①悬式绝缘子的安全系数对应于一小时机电试验荷载，而不是破坏荷载。若是后者，安全系数则分别应为5.3和3.3。
高压电器没有明确的过载能力，所以在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求。
（3）机械荷载：所选电器端子的允许荷载，应大于电器引线在正常运行和短路时的最大作用力。
电器机械荷载的安全系数，由制造部门在产品制造中统一考虑。套管和绝缘子的安全系数不应小于表9?1?4所列数值。
9.1.2.2 短路稳定条件
（1）校验的一般原则：
1）电器在选定后应按最大可能通过的短路电流进行行动、热稳定校验。校验的短路电流一般
取三相短路时的短路电流，若发电机出口的两相短路，或中性点直接接地系统及自耦变压器等回路中的单相、两相接地短路较三相短路严重时，则应按严重情况校验。
2）用熔断器保护的电器可不验算热稳定。当熔断器有限流作用时，可不验算动稳定。用熔断器保护的电压互感器回路，可不验算动、热稳定。 （2）短路的热稳定条件
dt t Q t I >2
（9?1?3）
式中 dt Q ——在计算时间is t 秒内，短路电流的热效应，Ka 2·s ；
t I ——t 秒内设备允许通过的热稳定电流有效值，kA ； t ——设备允许通过的热稳定电流时间，s 。
校验短路热稳定所用的计算时间js t 按下式计算
d b js t t t +=
（9?1?4）
式中 b t ——继电保护装置后备保护动作时间，s ；
d t ——断路器的全分闸时间，s 。
图9?1?5 校验热效应的计算时间 s
采用无延时保护时，is t 可取表9?1?5中的数据。该数据为继电保护装置的起动机构和执行机构的动作时间，断路器的固有分闸时间以及断路器触头电弧持续时间的总和。当继电保护装置有延时整定时，则应按表中数据加上相应的整定时间。 （3）短路的动稳定条件
ch i ≤df i （9?1?5）
ch I ≤df I
式中 ch i ——短路冲击电流峰值，kA ；
ch I ——短路全电流有效值，kA ；
i——电器允许的极限通过电流峰值，kA；
df
I——电器允许的极限通过电流有效值，kA。
df
9.1.2.3 绝缘水平
在工作电压和过电压的作用下，电器的内、外绝缘应保证必要的可靠性。
电器的绝缘水平，应按电网中出现的各种过电压和保护设备相应的保护水平来确定。当所选电器的绝缘水平低于国家规定的标准数值时，应通过绝缘配合计算，选用适当的过电压保护设备。
9.1.3 环境条件
9.1.3.1 温度
表9?1?6 选择电器的环境温度
注 1. 年最高（或最低）温度为一年中所测得的最高（或最低）温度的多年平均值。
2. 最热月平均最高温度为最热月每日最高温度的月平均值，取多年平均值。
选择电器用的环境温度按表9?1?6选取。
按《交通高压电器在长期工作时的发热》（GB 763）的规定，普通高压电器在环境最高温度为＋40℃时，允许按额定电流长期工作。当电器安装点的环境温度高于＋40℃（但不高于＋60℃）时，每增高1℃，建议额定电流减少1.8%；当低于＋40℃时，每降低1℃，建议额定电流增加0.5%，但总的增加值不得超过额定电流的20%。
普通高压电器一般可在环境最低温度为?30℃时正常运行。在高寒地区，应选择能适应环境最低温度为?40℃的高寒电器。
在年最高温度超过40℃，而长期处于低湿度的干热地区，应选用型号后带“TA”字样的干热带型产品。
9.1.3.2 日照
屋外高压电器在日照影响下将产生附加温升。
在进行试验或计算时，日照强度取0.1W/cm2，风速取0.5m/s。
9.1.3.3 风速
一般高压电器可在风速不大于35m/s的环境下使用。
选择电器时所用的最大风速，可取离地10m高、30年一遇的10min平均最大风速。
对于台风经常侵袭或最大风速超过35m/s的地区，除向制造部门提出特殊订货外，在设计布置时应采取有效防护措施，如降低安装高度、加强基础固定等。
9.1.3.4 冰雪
在积雪和覆冰严重的地区，应采取措施防止冰串引起瓷件绝缘对地闪络。
隔离开关的破冰厚度一般为10mm。在重冰区（如云贵高原，山东河南部分地区，湘中、粤北重冰地带以及东北部分地区），所选隔离开关的破冰厚度，应大于安装场所的最大覆冰厚度。
9.1.3.5 湿度
选择电器的湿度，应采用当地相对湿度最高月份的平均相对湿度（相对湿度—在一定温度下，空气中实际水汽压强值与饱和水汽压强值之比；最高月份的平均相对湿度—该月中日最大相对湿度值的月平均值）。对湿度较高的场所，应采用该和实际相对湿度。当无资料时，可取比当地湿度最高月份平均值高5%的相对湿度。
一般高压电器可使用在＋20℃，相对湿度为90%的环境中（电流互感器为85%）。在长江以南和沿海地区，当相对湿度超过一般产品使用标准时，应选用湿热带型高压电器。这类产品的型号后面一般都标有“TH”字样。
9.1.3.6 污秽
在距海岸1~2km或盐场附近的盐雾场所，在火电厂、炼油厂、冶炼厂、石油化工厂和水泥厂等附近含有由工厂排出的二氧化硫、硫化氢、氨、氯等成分烟气、粉尘等场所，在潮湿的气候下将形成腐蚀性或导电的物质。污秽地区内各种污物对电气设备的危害，取决于污秽物质的导电性、吸水性、附着力、数量、比重及距污源的距离和气象条件。在工程设计中，应根据污秽情况选用下列措施：
（1）增大电瓷外绝缘的有效泄漏比距或选用有利于防污的电瓷造型，如采用半导体、大小伞、大倾角、钟罩式等特制绝缘子。
（2）采用屋内配电装置。
污秽等级和各污秽等级下的爬电比距分级数值分别见表9?1?7和表9?1?8。
表9?1?7 线路和发电厂、变电所污秽等级
表9?1?8 各污秽等级下的爬电比距分级数值
注 1. 线路和发电厂、变电所爬电比距计算时取系统最高工作电压。上表（）内数字为按额定电压计算值。
2. 计算各污级下的绝缘强度时仍用几何爬电距离。
9.1.3.7 海拔
电器的一般使用条件为海拔高度不超过1000m。海拔超过1000m的地区称为高原地区。
对安装在海拔高度超过1000m地区的电器外绝缘一般应予加强，可选用高原型产品或选用外绝缘提高一级的产品。
由于现有110kV及以下大多数电器的外绝缘有一定裕度，故可使用在海拔2000m以下的地区。
9.1.3.8 地震
地震对电器的影响主要是地震波的频率和地震振动的加速度。一般电器的固有振动频率与地震振动频率很接近，应设法防止共振的发生，并加大电器的阻尼比。
选择电器时，应根据当地的地震烈度选用能够满足地震要求的产品。电器的辅助设备应具有与主设备相同的抗震能力。一般电器产品可以耐受地震烈度为8度的地震力。在安装时，应考虑支架对地震力的放大作用。根据有关规程的规定，地震基本烈度为7度及以下地区的电器可不采取防震措施。在7度以上地区，电器应能承受的地震力，可按表9?1?9所列加速度值和电器的质量进行计算。
表9?1?9 计算电器承受的地震力时用的加速度值
9.1.4 环境保护
选用电器，尚应注意电器对周围环境的影响。根据周围环境的控制标准，要对制造部门提出必要的技术要求。
9.1.4.1 电磁干扰
频率大于10kHz的无线电干扰主要来自电器的电流、电压突变和电晕放电。安会损害或破坏电磁信号的正常接收及电器、电子设备的正常运行。因此，电器及金具在最高工作相电压下，晴天的夜晚不应出现可见电晕。110kV电器户外晴天无线电干扰电压不应大于2500μV。
根据运行经验和现场实测结果，对于110kV以下的电器一般可不校验无线电干扰电压。
9.1.4.2 噪声
为了减少噪声对工作场所和附近居民区的影响，所选高压电器在运行中或操作时产生的噪声，在距电器2m处不应大于下列水平：
（1）连续性噪声水平：85dB。
（2）非连续性噪声水平：屋内90dB；屋外110dB。
第四章电器设备的选择 4.1 电气设备选择的一般条件
尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。 4.1.1 电气设备选择的一般原则 （1）应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展的需要； （2）应按当地环境条件校核； （3）应力求技术先进和经济合理； （4）选择导体时应尽量减少品种； （5）扩建工程应尽量使新老电器的型号一致； （6）选用的新品，均应具有可靠的实验数据，并经正式鉴定合格。 4.1.2 按正常工作条件选择 （1）额定电压 电气设备所在电网的运行电压因调压或负荷的变化，有时会高于电网的额定电压，故所选的电气设备允许的最高工作电压不得低于所接电网的最高运行电压。规定一般电气设备允许的最高工作电压为设备额定电压的1.1-1.15倍，一般不超过电网额定电压的1.15倍。因此，在选择电气设备时，可按照电气设备的额定电压不低于装置地点电网额定电压D的条件选择，即 4-1 （2）额定电流 电气设备的额定电流是指在额定环境温度下，电气设备的长期允许电流。应不小于该回路在各种合理运行方式下的最大持续工作电流，即 4-2 由于发电机、调相机和变压器在电压降低5%时，出力保持不变，故其相应回路的应为发电机、调相机和变压器的额定电流的1.05倍；若变压器有可能过负荷运行时，应按过负荷确定（1.3-2倍变压器额定电流）；母联断路器回路一般可取母线上最大一台发电机或变压器的；母线分段电抗器应为母线上最
大一台发电机跳闸时，保证该母线负荷所需的电流，或最大一台发电机额定电流的50%-80%；出险回路的除考虑正常负荷电流外，还应考虑事故时由其他回路转移过来的负荷。 （3）按当地环境校验 当电气设备安装地点的环境条件如温度、风速、污秽等级、海拔高度、地震烈度和覆冰厚度超过一般电气设备使用条件时，应采取措施。本设计着重考虑温度对电气设备的影响。 我国目前生产的电气设备的额定环境温度Q。=+ 40℃，裸导体的额定环境温度为+25℃。 4.1.3 按短路情况校验 （1）短路热稳定校验 短路电流通过电气设备时，电气设备各部件温度（或发热效应）应不超过允许值。即， 4-3 式中，-------t秒内通过的短时热电流； ------短路电流产生的热效应。 （2）电动力稳定校验 满足动稳定的条件为 或 4-4 式中，-------电气设备允许通过的动稳定电流幅值； ------电气设备允许通过的动稳定电流有效值； -----短路冲击电流幅值； ------短路冲击电流有效值。 下列几种情况可不校验热稳定或动稳定： ①用熔断器保护的电气设备，其热稳定由熔断器时间保证，故可不验算热稳定； ②采用有限流电阻的熔断器保护的设备，可不校验动稳定； ③装设在电压互感器回路的裸导体和电气设备可不校验动稳定、热稳定。
电气设备选择的一般原则是什么? 答：电气设备的选择应遵循以下3项原则： (1)按工作环境及正常工作条件选择电气设备 a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号； b 按工作电压选择电气设备的额定电压； c 按最大负荷电流选择电气设备和额定电流。 (2)按短路条件校验电气设备的动稳定和热稳定 (3)开关电器断流能力校验 5-2 高压断路器如何选择？ 答：（1）根据使用环境和安装条件来选择设备的型号。 （2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压，电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。 （3）动稳定校验 )3(max sh I I ≥ 式中，) 3(sh I 为冲击电流有效值，max I 为电气设备的极限通过电流有效值。 （4）热稳定校验 im a t t I t I 2 )3(2∞≥ 式中，t I 为电气设备的热稳定电流，t 为热稳定时间。 （5）开关电器流能力校验 对具有断流能力的高压开关设备需校验其断流能力。开关电气设备的断流容量不小于安装点最大三相短路容量，即max .K oc S S ≥ 5-3跌落式熔断器如何校验其断流能力? 答：跌落式熔断器需校验断流能力上下限值,应使被保护线路的三相短路的冲击电流小于其上限值,而两相短路电流大于其下限值。 5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？ 答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。而电流互感器没有。 5-5 电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？ 答：1）电流互感器按型号、额定电压、变比、准确度选择。 2）电流互感器一次侧额定电流有20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A ）等多种规格，二次侧额定电流均为5A ，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。保护用的电流互感器为保证其准确度要求，可以将变比选的大一些。 3） 二次回路的负荷取决于二次回路的阻抗的值。 5-6 电压互感器应按哪些条件选择？准确度级如何选用？ 答：电压互感器的选择如下： ●按装设点环境及工作要求选择电压互感器型号； ●电压互感器的额定电压应不低于装设点线路额定电压； ●按测量仪表对电压互感器准确度要求选择并校验准确度。
9 电气设备选择 9.1 常用电气设备选择的技术条件和环境条件 9.1.1 电气设备选择一般原则[65,63] （1）应满足正常运行、检修、短路和过电压情况下的要求，并考虑远景发展； （2）应按当地环境条件校核； （3）应力求技术先进和经济合理； （4）与整个工程的建设标准应协调一致； （5）同类设备应尽量减少品种； （6）选用的新产品均应具有可靠的试验数据，并经正比鉴定合格。 9.1.2 技术条件 选择的高压电器，应能在长期工作条件下和发生过电压、过电流的情况下保持正常运行。各种高压电器的一般技术条件如表9?1?1所示。 表9?1?1 选择电器的一般技术条件
注 ①悬式绝缘子不校验动稳定。 9.1.2.1 长期工作条件 （1）电压：选用的电器允许最高工作电压max U 不得低于该回路的最高运行电压z U ，即 max U ≥z U （9?1?1） 三相交流3kV 及以上设备的最高电压见表9?1?2。 （2）电流：选用的电器额定电流n I 不得低于所在回路在各种可能运行方式下的持续工作电流 z I ，即 n I ≥z I （9?1?2） 不同回路的持续工作电流可按表9?1?3中所列原则计算。 由于变压器短时过载能力很大，双回路出线的工作电流变化幅度也较大，故其计算工作电流应根据实际需要确定。 表9?1?2 额定电压与设备最高电压 kV 表9?1?3 回路持续工作电流
表9?1?4 套管和绝缘子的安全系数 注①悬式绝缘子的安全系数对应于一小时机电试验荷载，而不是破坏荷载。若是后者，安全系数则分别应为5.3和3.3。 高压电器没有明确的过载能力，所以在选择其额定电流时，应满足各种可能运行方式下回路持续工作电流的要求。 （3）机械荷载：所选电器端子的允许荷载，应大于电器引线在正常运行和短路时的最大作用力。 电器机械荷载的安全系数，由制造部门在产品制造中统一考虑。套管和绝缘子的安全系数不应小于表9?1?4所列数值。 9.1.2.2 短路稳定条件 （1）校验的一般原则： 1）电器在选定后应按最大可能通过的短路电流进行行动、热稳定校验。校验的短路电流一般
电气设备的选择原则 The latest revision on November 22, 2020
一、电气设备选择的基本原则 1、按正常工作条件选择电气设备 2、1、电气设备型式的选择 选用电气设备必须考虑设备的装置地点和工作环境。另外，根据施工安装的要 求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。 2、电气设备电压的选择 选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即： 3、 UN ≥ Uet 4、3、电气设备额定电流的选择 5、电气设备的额定电流应大于或等于正常工作时最大负荷电流，即 6、 IN ≥ Iet 7、我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算值，如装置 地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增 大%，但总共增大的值不能超过20%。 8、按短路条件校验电气设备 1、电气设备的热稳定性校验 电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即 I2 t t ≥ I2 ∞ t j 或 I ∞≤ I t √t/t j 式中 I t ——制造成规定的在t秒内电气设备的热稳定电流，这个电流是在指定时间内不使电器各部分加热到超过所规定的最高允许温度的电流（kA）； t ――与I t 相对应的时间，通常规定为1s、4s、5s或10s ； I ∞ ――电路中短路电流周期分量的稳态值（kA）； t j ――家乡时间（s），参见第四章第六节。 2. 动稳定校验
第六章电气设备的选择 6．1 电气设备选择的一般原则 6．1．1 按正常工作条件选择电气设备 1）电气设备的额定电压 2）电气设备的额定电流 3）电气设备的型号 6．1．2 按短路情况进行校验 1）短路热稳定校验 I2t ima<=I2t t 2）短路动稳定校验 i sh<=i max I sh<=I max 3)开关设备断流能力校验 S OFF>=S KMAX I OFF>=I(3)K MAX 6．1．3常用电气设备的选择及校验项目 6．2高压开关设备的选择 高压断路器、负荷开关、隔离开关和熔断器的选择条件基本相同。除了按电压、电流、装置类型选择，校验热、动稳定性外，对高压断路器、负荷开关和熔断器还应校验其开断能力。 6．2．1 高压断路器的选择 1）断路器的种类和类型 少油断路器、真空断路器、SF6断路器。 2）开断电流能力 I OFF>=I11 S OFF>=S11 3）短路关合电流的选择 为了保证断路器在关合短路电流时的安全，断路器的额定关合电流需满足 i mc>=i sh 6．2．2 高压隔离开关的选择 高压隔离开关的选择和校验同高压断路器差不多。 例：试选择图书6.2.1所示变压器10.5KV侧高压断路器QF和高压隔离开关QS.已知图中K点短路时I11=4.8KA,继电保护动作时间为t ac=1s.拟采用快速开断的高压断路器,其固有分闸时间t tr=0.1秒,采用弹簧操作机构. 35/10.5KV 10.5KV母线 K
解:变压器计算电流按变压器的额定电流计算 8000 439.9 1.732*10.5 CA I A === 短路冲击电流的冲击值:11 2.55 2.55*4.812.24 sh i I KA === 短路容量 : 1187.92 K S S MVA == 短路电流假想时间:t imar=t ac+t tr=1+0.1=1.1s 根据上述计算参数结合具体的情况选择条件,初步选择ZN12-10I型630A 6．2．3 高压熔断器的选择 应根椐负荷的大小、重要程度、短路电流大小、使用环境及安装条件等综合考虑决定。 1）额定电压选择 2）熔断器熔体额定电流选择 熔断器额定电流应大于或等于熔体额定电流，即 I N?FU>=I N?FE 此外熔体额定电流应必须满足以下几个条件。 A、正常工作时熔体不应该熔断，即要求熔体额定电流大于或等到于通过熔体的最大工作电流。 In?fu>=Iw?max B、电动机启动时，熔断器的熔体在尖峰电流I PK的作用下不应熔断。 I N?FE>=K?I PK 式中： K——计算糸数。当电动机的启动时间T ST小于3秒，K取0.25—0.4;当T ST 在3—8秒时,K取0.35—0.5;当T ST大于8秒或电动机为频繁启动,反接制动时,K 取0.5—0.6 对于单台电动机的启动,尖峰电流即为电动机的启动电流;多台电动机运行的线路,如果是同时启动,尖峰电流为所有电动机的启动电流之和,如果不同时启动,其尖峰电流为取超过工作电流最大一台的启动电流与其它(N-1)台计算电流之和. C、熔断器保护变压器时,熔体额定电流的选择.对于6—10KV的变压器,凡容
浅谈电气设备选择的两个基本原则 【摘要】各种电气设备和载流导体，由于它们的用途和工作条件不同，所以每种电气设备和载流导体选择时都有具体的选择条件。各种电气设备的选择都有一般条件，即按正常工作条件进行选择，按短路状态校验其动稳定和热稳定。 【关键词】电气设备;载流导体;条件选择 各种电气设备和载流导体，由于它们的用途和工作条件不同，所以每种电气设备和载流导体选择时都有具体的选择条件。但是不论何种电气设备和载流导体，对它们的基本要求都相同，即必须在正常运行和短路时能可靠的工作。为此，各种电气设备的选择都有一般条件，即按正常工作条件进行选择，按短路状态校验其动稳定和热稳定。 电气设备和载流导体选择的一般条件 1.按正常工作条件选择 1.1额定电压 所选电气设备和电缆的最高允许工作电压，不得低于装设回路的最高运行电压。一般电气设备和电缆的最高允许工作电压：当额定电压在220kV及以下时，为1.15Ue；额定电压为330～500kV时，为1.1 Ue。而实际电网运行时的最高运行电压一般不超过电网额定电压Uew的1.1倍。因此，一般可按电气设备和电缆的额定电压Ue不低于装设地点的电网额定电压Uew的条件选择即Ue≥U ew。 1.2额定电流 所选电气设备的额定电流Ie或载流导体的长期允许电流Iy，不得小于装设回路的最大持续工作电流Imax，即应满足条件、Ie(或Iy)≥Imax。 计算回路的最大持续工作电流Imax时，应考虑该回路在各种运行方式下的持续工作电流，选用其最大者，如发电机、变压器在电压降低5%时出力保持不变，故其回路的Imax= 1.05Ie；；母联断路器回路一般可取母线上最大一台发电机或变压器的Imax；母线分段电抗器的最大电流应为母线上最大一台发电机跳闸时，保证该段母线负荷所需的电流，通常取最大一台发电机额定电流的50%至80%；出线回路的最大电流除考虑线路正常负荷和线路耗损外，还应考虑事故时其他回路转移过来的负荷。 对于断路器、隔离开关、电抗器等，由于没有连续过载能力，在它们各部分的最高允许发热温度不超过规定值的情况下，当这些设备使用在环境温度高于+40℃时，但不高于+60℃时，环境温度每增加1℃，减少额定电流1.8%，当使用在环境温度低于+40℃时，环境温度每低1℃，增加额定电流0.5%，但其最大过负荷不得超过额定电流的20%。 2．按短路状态校验 2.1热稳定校验 当短路电流通过被选择的电气设备和载流导体时，其热效应不应超过允许值，即满足条件是短路电流的热效应小于等于电气设备和载流导体允许的热效应。短路电流的热效应小于等于设备给定的在ts内允许的热稳定电流的平方。短路电流持续时间t应为继电保护动作时间与断路器全分闸时间之和。 校验裸导线及3～6kV厂用馈线电缆的短路热稳定时，短路持续时间一般采用主保护动作时间加断路器全分闸时间。如主保护有死区时，则应采用能对该死区起作用的后备保护动作时间，并采用在该死区短路时的短路电流。校验电气设
电气设备的选择原则
一、电气设备选择的基本原则 1、按正常工作条件选择电气设备 2、1、电气设备型式的选择 选用电气设备必须考虑设备的装置地点和工作环境。另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。 2、电气设备电压的选择 选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即： 3、 UN ≥ Uet 4、3、电气设备额定电流的选择 5、电气设备的额定电流应大于或等于正常工作时最大负荷电流，即 6、 IN ≥ Iet 7、我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计算 值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备 （如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过 20%。 8、按短路条件校验电气设备 1、电气设备的热稳定性校验 电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即 I2t t ≥ I2∞t j 或 I∞≤ I t√t/t j 式中 I t ——制造成规定的在t秒内电气设备的热稳定电流，这个电流是在 指定时间内不使电器各部分加热到超过所规定的最高允许 温度的电流（kA）；
t ――与I t相对应的时间，通常规定为1s、4s、5s或10s ； I∞――电路中短路电流周期分量的稳态值（kA）； t j ――家乡时间（s），参见第四章第六节。 2. 动稳定校验 断路器、负荷开关、隔离开关及电抗器的动稳定应满足下式的要求 I max ≥I sh i max ≥ i sh 式中 I max、i max ――制造厂规定的电器允许通过的最大电流的有效值和幅值 （kA）； I sh、 i sh ――按三项短路电流计算所得的短路全电流的有效值和冲击电 流值（kA）。 3. 开关电器的断流能力的检验 高压断路器、低压断路器和熔断器等设备，应当具备在最严重的短路状态下切 断故障电流的能力。制造厂一般在产品目录中提供其 在额定电压下允许切断的短路电流I zk和允许切断的 短路容量S zk。I zk又称开端电流，S zk又称开断容量。 为了能使开关电器安全可靠切断短路电流，必须使 I zk和S zk大于开关电器必须切断的最大短路电流和短 路容量，即 I zk ≥ I dt S zk ≥ S dt
一．断路器的选择 1．一般低压断路器的选择 (1)低压断路器的额定电压不小于线路的额定电压.
(2)低压断路器的额定电流不小于线路的计算负载电流. (3)低压断路器的极限通断能力不小于线路中最大的短路电流. (4)线路末端单相对地短路电流÷低压断路器瞬时(或短延时)脱扣整定电流≥1.25 (5)脱扣器的额定电流不小于线路的计算电流. (6)欠压脱扣器的额定电压等于线路的额定电压. 2．配电用低压断路器的选择 (1)长延时动作电流整定值等于0. 8~1倍导线允许载流量. (2)3倍长延时动作电流整定值的可返回时间不小于线路中最大启动电流的电动机启动时间. (3)短延时动作电流整定值不小于1.1(Ijx+1.35KIdem).其中,Ijx为线路计算负载电流。K为电动机的启动电流倍数。Idem为最大一台电动机额定电流. (4)短延时的延时时间按被保护对象的热稳定校核. (5)无短延时时,瞬时电流整定值不小于1.1(Ijx+K1KIdem).其中,K1为电动机启动电流的冲击系数,可取1.7~2. (6)有短延时时,瞬时电流整定值不小于1.1倍下级开关进线端计算短路电流值. 3．电动机保护用低压断路器的选择 (1)长延时电流整定值等于电动机的额定电流. (2)6倍长延时电流整定值的可返回时间不小于电动机的实际启动时间.按启动时负载的轻重,可选用可返回时间为1、3、5、8、15s中的
某一挡. (3)瞬时整定电流:笼型电动机时为(8~15)倍脱扣器额定电流。绕线转子电动机时为(3~6)倍脱扣器额定电流. 4．照明用低压断路器的选择 (1)长延时整定值不大于线路计算负载电流. (2)瞬时动作整定值等于(6~20)倍线路计算负载电流. 二．漏电保护装置的选择 1．形式的选择 一般情况下,应优先选择电流型电磁式漏电保护器,以求有较高的可 靠性. 2．额定电流的选择 漏电保护器的额定电流应大于实际负荷电流. 3．极数的选择 家庭的单相电源,应选用二极的漏电保护器。若负载为三相三线,则选用三极的漏电保护器。若负载为三相四线,则应选用四极漏电保护器. 4．额定漏电动作电流的选择(即灵敏度选择) 为了使漏电保护器真正起到保安作用,其动作必须正确可靠,即应该 具有合适的灵敏度和动作的快速性. 灵敏度,即漏电保护器的额定漏电动作电流,是指人体触电后流过人 体的电流多大时漏电保护器才动作. 灵敏度低,流过人体的电流太大,起不到保护作用。灵敏度过高,又会造成漏电保护器因线路或电气设备在正常微小的漏电下而误动作(家
电气设备的选择 主要包括变压器、断路器、隔离开关的选择 1 电气设备选择的一般条件 1.1 按正常工作条件选择 （1）按额定电压选择 Ns N U U ≥ （1-1） N U 指电气设备的额定电压；Ns U 指设备所在电网的电压等级的额定电压。 （2）按额定电流选择 电气设备的额定电流N I 是指在额定环境条件（环境温度、日照、海拔、安装条件等）下，电气设备的长期允许电流值。这是出厂时给定的值。一般实际环境条件不同于额定环境条件，因此要对N I 进行修正。修正后的额定电流为: N al KI I = (1-2) K 为综合修正系数。具体算法见【发电厂电气部分】第226页。 此时按额定电流选择的条件为： max I I al ≥ （1-3） 其中，max I 为电气设备所在回路的最大持续工作电流，计算方法如下表。 注：1 变压器一般情按原则（1）确定，若变压器要求过负荷，则按（2）确定。 2 例如已知发电机N S 、N U ，则可求的发电机回路的最大持续工作电流为： 3 其他情况参考【发电厂电气部分】第226页表6-1。 ?cos 305.1305.1max N N N N U P U S I == （1-4） 1.2 按短路情况校验 1 首先计算短路电流 2 确定短路计算时间
（1）校验热稳定的的短路计算时间k t （用于计算短路电流热效应k Q ）由下式确定： ()a in pr ab pr k t t t t t t ++=+= （1-5） pr t 为后备继电器保护动作时间（s ） ；ab t 为断路器全开断时间（s ）；in t 为断路器故有分闸时间（s ）；a t 为断路器开断时电弧持续时间。 （2）校验开断电器（断路器）开断能力的短路计算时间br t 由下式确定： in pr br t t t +=1 （1-6） 1pr t 为主继电保护动作时间（s ） 。 3 热稳定和动稳定校验 （1）热稳定校验 要求所选电气设备能承受短路电流所产生的热效应，在短路电流通过时，电气设备各部分的温度（或发热效应）应不超过允许值。电气设备满足热稳定的条件为： k t Q t I ≥2 [()s KA ?2 ] （1-7） t I 为制造厂规定的允许通过电器的热稳定电流，查表可得； t 为制造厂规定的允许通过电器的热稳定时间，查表可得； k Q 为短路电流通过电器时所产生的热效应，注意单位。k Q 的算法如下： 热效应k Q 由两部分组成，即短路电流周期分量产生部分p Q 和非周期部分产生部分np Q 。 p Q 的计算： ??? ? ??++=2222"1012k k t t k p I I I t Q （1-8） 式中，"I 、2k t I 、k t I 分别为短路电流周期分量的起始值、2 k t 时刻值、k t 时刻值。 np Q 的计算： 2"TI Q np = (1-9) T 为非周期分量等效时间（s ），与短路点及k t 有关，可查【发电厂电气部分】第34页表2-3。 若s t k 1>，导体的发热主要由周期分量来决定，此时可不计np Q ，即有：
一、电气设备选择的基本原则 1、按正常工作条件选择电气设备 1、电气设备型式的选择 选用电气设备必须考虑设备的装置地点和工作环境。另外，根据施工安装的要求，或运行操作的要求，或维护检修的要求，电气设备又有各种不同的型式可供选择。 2、电气设备电压的选择 选择电气设备时，应使所选择的电气设备的额定电压大于或等于正常时可能出现的最大的工作电压，即： UN ≥ Uet 3、电气设备额定电流的选择 电气设备的额定电流应大于或等于正常工作时最大负荷电流，即 IN ≥ Iet 我国目前所生产的电气设备，设计师取周围空气温度为40℃作为计 算值，如装置地点周围空气温度低于40℃时，每低1℃，则电气设备（如断路器、负荷开关、隔离开关、电流互感器、及套管绝缘子等）的允许工作电流可以比额定值增大0.5%，但总共增大的值不能超过 20%。 2、按短路条件校验电气设备 1、电气设备的热稳定性校验 电气设备热稳定性校验是以电气设备的短路电流的数值作为依据的，在工程上常采用下式来做热稳定性校验，即 I2t t ≥I2∞t j ≤I t√t/t j 或I ∞ 式中I t ——制造成规定的在t秒内电气设备的热稳定电流，这个电流是 在指定时间内不使电器各部分加热到超过所规定的最高允 许温度的电流（kA）； t ――与I t相对应的时间，通常规定为1s、4s、5s或10s ； I∞――电路中短路电流周期分量的稳态值（kA）； t j ――家乡时间（s），参见第四章第六节。 2. 动稳定校验 断路器、负荷开关、隔离开关及电抗器的动稳定应满足下式的要求 I max ≥I sh i max ≥i sh 式中I max、i max ――制造厂规定的电器允许通过的最大电流的有效值和幅 值（kA）；
第5章电气设备的选择
电气设备的选择是供配电系统设计的重要容，其选择的恰当与否将影响到整个系统能否安全可靠的运行，故必须遵循一定的选择原则。本章对常用的高、低压电器即高压断路器、高压隔离开关、仪用互感器、母线、绝缘子、高低压熔断器及成套配电装置（高压开关柜）等分别介绍了其选择方法，为合理、正确使用电气设备提供了依据。 5.1 电气设备选择的一般原则 供配电系统中的电气设备总是在一定的电压、电流、频率和工作环境条件下工作的，电气设备的选择除了满足正常工作条件下安全可靠运行，还应满足在短路故障条件下不损坏，开关电器还必须具有足够的断流能力，并适应所处的位置（户或户外）、环境温度、海拔高度以及防尘、防火、防腐、防爆等环境条件。 电气设备的选择应根据以下原则： 1．按工作环境及正常工作条件选择电气设备 （1）根据电气装置所处的位置（户或户外）、使用环境和工作条件，选择电气设备型号。 （2）按工作电压选择电气设备的额定电压 电气设备的额定电压U N应不低于其所在线路的额定电压U W?N，即： U N ≥U W·N（5-1）例如在10kV线路中，应选择额定电压为10kV的电气设备，380V系统中应选择额定电压为380V（0.4kV）或500V的电气设备。 （3）按最大负荷电流选择电气设备的额定电流 电气设备的额定电流应不小于实际通过它的最大负荷电流I max（或计算电流I C），即： I N ≥I max 或 I N ≥I c （5-2）2．按短路条件校验电气设备的动稳定和热稳定 为了保证电气设备在短路故障时不致损坏，就必须按最大可能的短路电流校验电气设备的动稳定和热稳定。动稳定是指电气设备在冲击短路电流所产生的电动力作用下，电气设备不致损坏。热稳定是指电气设备载流导体在最大稳态短路电流作用下，其发热温度不超过载流导体短时的允许发热温度。 3．开关电器断流能力校验 断路器和熔断器等电气设备担负着切断短路电流的任务，通过最大短路电流时必须可靠切断，因此开关电器还必须校验断流能力。对具有断流能力的高压开关设备需校验其断流能力，开关设备的断流容量不小于安装地点最大三相短路容量。 5.2高压开关电器的选择 高压开关电器主要指高压断路器、高压熔断器、高压隔离开关和高压负荷开关。高压电气设备的选择和校验项目如表5-1所示。 高压断路器、高压隔离开关和高压负荷开关具体选择如下： 1．根据使用环境和安装条件选择设备的型号 2．按正常条件选择设备的额定电压和额定电流 按式（5-1）和（5-2）分别选择额定电压和额定电流。 3．动稳定校验 ≥ 或≥（5-3） 式中，i max为电气设备的极限通过电流峰值；I max为电气设备的极限通过电流有效值。 4．热稳定校验
第5章电气设备的选择 电气设备的选择是供配电系统设计的重要内容，其选择的恰当与否将影响到整个系统能否安全可靠的运行，故必须遵循一定的选择原则。本章对常用的高、低压电器即高压断路器、高压隔离开关、仪用互感器、母线、绝缘子、高低压熔断器及成套配电装置（高压开关柜）等分别介绍了其选择方法，为合理、正确使用电气设备提供了依据。 5.1 电气设备选择的一般原则 供配电系统中的电气设备总是在一定的电压、电流、频率和工作环境条件下工作的，电气设备的选择除了满足正常工作条件下安全可靠运行，还应满足在短路故障条件下不损坏，开关电器还必须具有足够的断流能力，并适应所处的位置（户内或户外）、环境温度、海拔高度以及防尘、防火、防腐、防爆等环境条件。 电气设备的选择应根据以下原则： 1．按工作环境及正常工作条件选择电气设备 （1）根据电气装置所处的位置（户内或户外）、使用环境和工作条件，选择电气设备型号。 （2）按工作电压选择电气设备的额定电压 电气设备的额定电压U N应不低于其所在线路的额定电压U W?N，即： U N ≥U W·N（5-1）例如在10kV线路中，应选择额定电压为10kV的电气设备，380V系统中应选择额定电压为380V（0.4kV）或500V的电气设备。 （3）按最大负荷电流选择电气设备的额定电流 电气设备的额定电流应不小于实际通过它的最大负荷电流I max（或计算电流I C），即： I N ≥I max 或 I N ≥I c （5-2）2．按短路条件校验电气设备的动稳定和热稳定 为了保证电气设备在短路故障时不致损坏，就必须按最大可能的短路电流校验电气设备的动稳定和热稳定。动稳定是指电气设备在冲击短路电流所产生的电动力作用下，电气设备不致损坏。热稳定是指电气设备载流导体在最大稳态短路电流作用下，其发热温度不超过载流导体短时的允许发热温度。 3．开关电器断流能力校验 断路器和熔断器等电气设备担负着切断短路电流的任务，通过最大短路电流时必须可靠切断，因此开关电器还必须校验断流能力。对具有断流能力的高压开关设备需校验其断流能力，开关设备的断流容量不小于安装地点最大三相短路容量。 5.2高压开关电器的选择 高压开关电器主要指高压断路器、高压熔断器、高压隔离开关和高压负荷开关。高压电气设备的选择和校验项目如表5-1所示。 高压断路器、高压隔离开关和高压负荷开关具体选择如下： 1．根据使用环境和安装条件选择设备的型号 2．按正常条件选择设备的额定电压和额定电流 按式（5-1）和（5-2）分别选择额定电压和额定电流。 3．动稳定校验
电气设备选择的一般原则 按工作环境及正常工作条件选择电气设备； （1） 电气设备所处位置、使用环境、工作条件选择型号 （2） 按工作电压选择电气设备的额定电压 （3） 按最大负荷电流选择电气设备的额定电流。 按短路条件校验电气设备的动稳定和热稳定 1) 短路热稳定校验 当系统发生短路，有短路电流通过电气设备时，导体和电器各部件温度(或热量) 不应超过允许值，即满足热稳定的条件zhishang1 式中： I ∞— 短路电流的稳态值； tima —短路电流的假想时间； It — 设备在t 秒内允许通过的短时热稳定电流； t — 设备的热稳定时间。 2) 短路动稳定校验 当短路电流通过电气设备时，短路电流产生的电动力应不超过设备的允许应力，即满足动稳定的条件zhishang2 式中： ish ， Ish —— 短路电流的冲击值和冲击有效值; imax ，Imax —— 设备允许的通过的极限电流峰值和有效值。 3）开关电器断流能力校验 对要求能开断短路电流的开关设备，如断路器、熔断器，其断流容量不小于安装处的最大三相短路容量，zhishang3 式中： ， — 三相最大短路电流与最大短路容量； ， — 断路器的开断电流与开断容量。 .N W N U U ≥N c I I ≥
高压开关电器的选择 ? 高压断路器、高压熔断器、高压隔离开关和高压负荷开关 1）根据使用环境和安装条件选择设备型号； 2）正常工作条件下，选择设备额定电压和额定电流 3） 按最大可能的短路电流校验动稳定性和热稳定性zhishang4 4）开关电器断流能力校验 例5-1 ：试选择某35KV 户内型变电所主变压器二次侧高压开关柜的高压断路器，已知变压器35/10.5KV ，5000KV A ，三相最大短路电流3.35KA ，冲击短路电流8.54KA ，三相短路容量60.9MV A ，继电保护动作时间1.1S 。 解: 1）变压器工作环境选择类型：户内，故选择户内少油断路器 2）二次侧线路电压选择断路器额定电压，变压器二次侧的额定电流来选择断路器额定电流； 3）高压断路器动稳定和热稳定性校验 4）利用最大开断电流校验高压断路器断流能力 高压断路器选择校验表 jianbiao 高压隔离开关的选择 ? 只用于电气隔离而不能分断正常负荷电流和短路电流，不需校验其断流能力。 例: 试选择如图所示变压器10.5kV 侧高压断路器QF 和高压隔离开关QS 。 已知图中K 点短路时I ’’=I ∞=4.8kA,继电保护动作时间tp=1S 。拟采用快速开断的高压断路器，其固有分闸的时间ttr=0.1S 。 断路器及隔离开关的选择结果 .N W N U U ≥ N c I I ≥(3)(3)max max ,sh sh I I i i ≥≥2(3)2t ima I t I t ∞≥.max (3) .max K oc K oc S S I I ≥≥或2275N I A ===275N I A ≥max 8.54i ≥223.35(1.10.1)t I t ≥?+3.35oc I ≥
第5章电气设备的选择 电气设备的选择是供配电系统设计的重要内容，其选择的恰当与否将影响到整个系统能否安全可靠的运行，故必须遵循一定的选择原则。本章对常用的高、低压电器即高压断路器、高压隔离开关、仪用互感器、母线、绝缘子、高低压熔断器及成套配电装置（高压开关柜）等分别介绍了其选择方法，为合理、正确使用电气设备提供了依据。
5.1 电气设备选择的一般原则 供配电系统中的电气设备总是在一定的电压、电流、频率和工作环境条件下工作的，电气设备的选择除了满足正常工作条件下安全可靠运行，还应满足在短路故障条件下不损坏，开关电器还必须具有足够的断流能力，并适应所处的位置（户内或户外）、环境温度、海拔高度以及防尘、防火、防腐、防爆等环境条件。 电气设备的选择应根据以下原则： 1．按工作环境及正常工作条件选择电气设备 （1）根据电气装置所处的位置（户内或户外）、使用环境和工作条件，选择电气设备型号。 （2）按工作电压选择电气设备的额定电压 电气设备的额定电压U N应不低于其所在线路的额定电压U W?N，即： U N ≥U W·N（5-1）例如在10kV线路中，应选择额定电压为10kV的电气设备，380V系统中应选择额定电压为380V（0.4kV）或500V的电气设备。 （3）按最大负荷电流选择电气设备的额定电流 电气设备的额定电流应不小于实际通过它的最大负荷电流I max（或计算电流I C），即： I N ≥I max 或 I N ≥I c （5-2）2．按短路条件校验电气设备的动稳定和热稳定 为了保证电气设备在短路故障时不致损坏，就必须按最大可能的短路电流校验电气设备的动稳定和热稳定。动稳定是指电气设备在冲击短路电流所产生的电动力作用下，电气设备不致损坏。热稳定是指电气设备载流导体在最大稳态短路电流作用下，其发热温度不超过载流导体短时的允许发热温度。 3．开关电器断流能力校验 断路器和熔断器等电气设备担负着切断短路电流的任务，通过最大短路电流时必须可靠切断，因此开关电器还必须校验断流能力。对具有断流能力的高压开关设备需校验其断流能力，开关设备的断流容量不小于安装地点最大三相短路容量。 5.2高压开关电器的选择 高压开关电器主要指高压断路器、高压熔断器、高压隔离开关和高压负荷开关。高压电气设备的选择和校验工程如表5-1所示。 高压断路器、高压隔离开关和高压负荷开关具体选择如下： 1．根据使用环境和安装条件选择设备的型号 2．按正常条件选择设备的额定电压和额定电流 按式（5-1）和（5-2）分别选择额定电压和额定电流。 3．动稳定校验 ≥ 或≥（5-3） 式中，i max为电气设备的极限通过电流峰值；I max为电气设备的极限通过电流有效值。 4．热稳定校验 ≥（5-4） 式中，I t为电气设备的热稳定电流；t为热稳定时间。 5．开关电器断流能力校验
式中， 为冲击电流有效值， 为电气设备的极限通过电流有效值。sh I max I (3 ( 电气设备选择的一般原则是什么? 答：电气设备的选择应遵循以下 3 项原则： (1) 按工作环境及正常工作条件选择电气设备 a 根据电气装置所处的位置,使用环境和工作条件,选择电气设备型号； b 按工作电压选择电气设备的额定电压； c 按最大负荷电流选择电气设备和额定电流。 (2) 按短路条件校验电气设备的动稳定和热稳定 (3) 开关电器断流能力校验 5-2 高压断路器如何选择？ 答：（1）根据使用环境和安装条件来选择设备的型号。 （2）在正常条件下，按电气设备的额定电压应不低于其所在线路的额定电压选择额定电压， 电气设备的额定电流应不小于实际通过它的最大负荷电流选择额定电流。 （3）动稳定校验 I max ≥ I sh ) (3) （4）热稳定校验 I t 2 t ≥ I ∞3)2 t ima 式中， I t 为电气设备的热稳定电流，t 为热稳定时间。 （5）开关电器流能力校验 对具有断流能力的高压开关设备需校验其断流能力。开关电气设备的断流容量不小于 安装点最大三相短路容量，即 S oc ≥ S K .max 5-3 跌落式熔断器如何校验其断流能力? 答：跌落式熔断器需校验断流能力上下限值,应使被保护线路的三相短路的冲击电流小于其
上限值,而两相短路电流大于其下限值。 5-4电压互感器为什么不校验动稳定，而电流互感器却要校验？ 答：电压互感器的一、二次侧均有熔断器保护，所以不需要校验短路动稳定和热稳定。而电流互感器没有。 5-5电流互感器按哪些条件选择？变比又如何选择？二次绕组的负荷怎样计算？ 答：1）电流互感器按型号、额定电压、变比、准确度选择。 2）电流互感器一次侧额定电流有 20，30，40，50，75，100，150，200，400，600，800，1000，1200，1500，2000（A）等多种规格，二次侧额定电流均为5A，一般情况下，计量用的电流互感器变比的选择应使其一次额定电流不小于线路中的计算电流。保护用的电流互感器为保证其准确度要求，可以将变比选的大一些。 3）二次回路的负荷取决于二次回路的阻抗的值。 5-6电压互感器应按哪些条件选择？准确度级如何选用？ 答：电压互感器的选择如下： ●按装设点环境及工作要求选择电压互感器型号； ●电压互感器的额定电压应不低于装设点线路额定电压； ●按测量仪表对电压互感器准确度要求选择并校验准确度。 计量用电压互感器准确度选0.5级以上，测量用的准确度选1.0级或3.0级，保护用的准确度为3P级和6P级。 5-7室内母线有哪两种型号？如何选择它的截面？ 答：母线的种类有矩形母线和管形母线，母线的材料有铜和铝。 母线截面选择：（1）按计算电流选择母线截面，且I a1≥I c 式中，I a1为母线允许的载流量；I c为汇集到母线上的计算电流。 （2）年平均负荷、传输容量较大时，宜按经济电流密度选择母线截面，且S ec=I c j ec 式中，j ec为经济电流密度，S ec为母线经济截面。 5-8支柱绝缘子的作用是什么？按什么条件选择？为什么需要校验动稳定而不需要校验热 稳定？
5 电气设备的选择 电气设备的选择是发电厂和变电所电气设计的主要内容之一。正确选择电气设备是电气主接线和配电装置达到安全、可靠、经济运行的重要条件。在进行电器选择时，应根据工程实际情况，在保证安全、可靠的前提下，积极而稳妥地采用新技术，并注意节省投资，选择合适的电气设备。尽管电力系统中各种电器的作用和工作条件并不一样，具体选择方法也不完全相同，但对它们的基本要求确是一致的。电气设备要可靠地工作，必须按正常工作条件进行选择，并按短路状态来校验动、热稳定性。本设计，电气设备的选择包括：断路器和隔离开关的选择，电流、电压互感器的选择、导线的选择。 5.1 电气设备选择的一般原则 在变电所中，电气设备的种类很多，它们的工作条件和运行要求各不相同，但选择这些电气设备的基本要求确实一致的。选择电气设备的一般条件是：保证电气设备在正常工作条件不能可靠工作，而在短路情况下不被破坏。即按长期工作条件进行选择，按短路情况进行校验。 1.按正常工作条件选择 电气设备按正常工作条件选择，主要包括以下几个方面： （1）使用环境条件：主要包括设备的安装地点、环境温度、海拔、相对湿度等，还要考虑防尘、防腐、防爆、防火等要求。即根据安装地点的坏境不同，可以分为室内型和室外型两种。 （2）额定电压：电气设备的额定电压应要不小于设备安装地点电网的最高工作电压，即： （3）额定电流：电气设备的额定电流应不小于设备正常工作时的最大负荷电流，即： 目前，我国生产的电气设备是按环境温度设计的，如果安装地点的实际环境温度，则额定电流应乘以温度校正系数
式中，为电气设备长期工作时的最高允许温度；为设备安装地点的实际环境温度。 电气设备的最大长期工作电流，取线路的计算电流或变压器的额定电流。 2.按短路情况进行校验 （1）动稳定校验：动稳定是指电气设备承受短路电流力效应的能力，满足动稳定的条件是： 或 式中，、分别为电气设备允许通过的最大电流峰值和有效值；、分别为设备安装地点短路冲击电流的峰值和有效值。 （2）热稳定校验：热稳定是指电气设备承受短路电流热效应的能力，满足热稳定的条件是 式中，为电气设备在t时间内的热稳定电流（kA）；为三相短路稳态短路电流（kA）；t为厂家给出的热稳定试验时间（s）；t为假想时间（s）。 设备名称电压/kV电流/A 断流容量 /MV.A 短路电流效应检验 动稳定热稳定 高压断路器√√√√√高压隔离开关√√×√√高压负荷开关√√×√√熔断器√√√××低压断路器√√√××低压刀开关√√×××低压负荷开关√√×××电流互感器√√×√√电压互感器√√×××限流电抗器√√×√√消弧线圈√√×××
