编订：__________________
单位：__________________
时间：__________________
电动工具锂离子电池的几个安全测试方法(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.
Word格式 / 完整 / 可编辑
文件编号：KG-AO-7963-68 电动工具锂离子电池的几个安全测
试方法(正式)
使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。

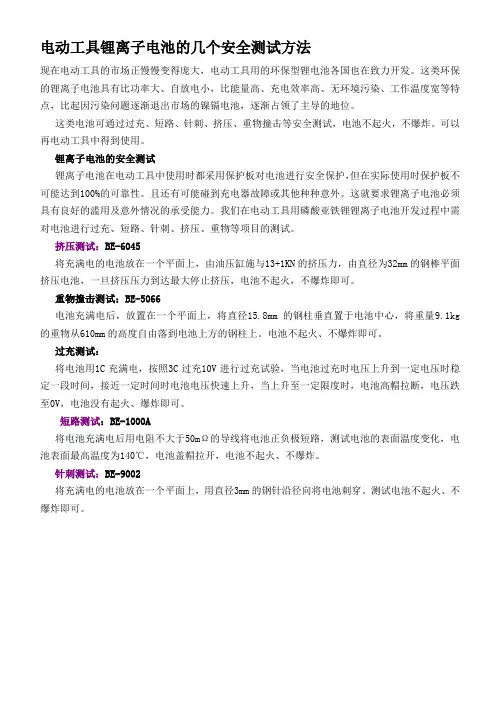

现在电动工具的市场正慢慢变得庞大，电动工具用的环保型锂电池各国也在致力开发。这类环保的锂离子电池具有比功率大、自放电小，比能量高、充电效率高、无环境污染、工作温度宽等特点，比起因污染问题逐渐退出市场的镍镉电池，逐渐占领了主导的地位。
这类电池可通过过充、短路、针刺、挤压、重物撞击等安全测试，电池不起火，不爆炸。可以再电动工具中得到使用。
锂离子电池的安全测试
锂离子电池在电动工具中使用时都采用保护板对电池进行安全保护，但在实际使用时保护板不可能达到100%的可靠性。且还有可能碰到充电器故障或其他
种种意外。这就要求锂离子电池必须具有良好的滥用及意外情况的承受能力。我们在电动工具用磷酸亚铁锂锂离子电池开发过程中需对电池进行过充、短路、针刺、挤压、重物等项目的测试。
挤压测试：BE-6045
将充满电的电池放在一个平面上，由油压缸施与13+1KN的挤压力，由直径为32mm的钢棒平面挤压电池，一旦挤压压力到达最大停止挤压，电池不起火，不爆炸即可。
重物撞击测试：BE-5066
电池充满电后，放置在一个平面上，将直径15.8mm的钢柱垂直置于电池中心，将重量9.1kg的重物从610mm的高度自由落到电池上方的钢柱上。电池不起火、不爆炸即可。
过充测试：
将电池用1C充满电，按照3C过充10V进行过充试验，当电池过充时电压上升到一定电压时稳定一段时间，接近一定时间时电池电压快速上升，当上升至
一定限度时，电池高帽拉断，电压跌至0V，电池没有起火、爆炸即可。
短路测试：BE-1000A
将电池充满电后用电阻不大于50mΩ的导线将电池正负极短路，测试电池的表面温度变化，电池表面最高温度为140℃，电池盖帽拉开，电池不起火、不爆炸。
针刺测试：BE-9002
将充满电的电池放在一个平面上，用直径3mm的钢针沿径向将电池刺穿。测试电池不起火、不爆炸即可。
请在这里输入公司或组织的名字
Enter The Name Of The Company Or Organization Here
1、目的: 检测电池的安全性能。 2、内容 : 随机抽检且抽检比例不大于1%。 2.1 新型号电池投产, 化成结束随机抽检20pcs 做安全性实验。 工步检验项目抽检数量备注 1容量20pcs 2振荡20pcs 3寿命8pcs 跌落6pcs 过充3pcs在跌落实验 6pcs 中抽取 3pcs 4 过放3pcs在跌落实验 6pcs 中抽取 3pcs 短路3pcs 重物冲击3pcs 2.2 每一批号电池化成结束随即抽检4pcs 做容量，寿命检测。 工步检验项目抽检数量备注 1容量4pcs 2寿命4pcs 2.3 每一批出货电池的每一种型号都抽检20pcs 做容量，振荡，跌落，短路，过充检测。 工步检验项目抽检数量备注 1容量8pcs在 20pcs 中随机抽取 8pcs 2振荡20pcs 3跌落6pcs 4短路3pcs 5过充3pcs在跌落实验 6pcs 中抽取 3pcs 3、范围 : 容量、寿命、过充、过放、振荡、短路、跌落，重物冲击。 ４、性能 : 等同于国标或优于国标。
容量测试 1、使用仪器 : 路华 RF检测仪，新威检测仪。 2、使用方法： 使用检测仪保护电压在 2.50V — 4.35V, 保护电流为正负2000mA。在环境温度 15℃ -25 ℃的条件下，设定操作如下： 2.1以 1C5A 恒流充电 , 电压限制 4.20V 。 2.2以 4.20V 恒压充电 , 电流限制 20mA。 2.3静置 5min。 2.4以 1C5A 恒流充电，电压下限 2.75V 。 2.5 停止。 3、品质要求： 放电时间不低于54min，电池外观无变形，无爆裂、漏液、冒烟、起火等现象。 振动测试 1、使用仪器 : 多频振动台、电压内阻检测仪。 2、使用方法： 2.1 环境温度15℃-25 ℃的条件下，以1C5A 充电，电压达到 4.20V 时，恒压充电10min 。 2.2 用电压内阻检测仪检测电池电压内阻。 2.3 将电池直接安装或通过夹具安装在振动台上。 2.4 调节振幅为 2.5mm，振动 1h. 然后把电池反向固定，重复振动1h。 2.5 重新测试电压内阻。 3、品质要求： 电池电压内阻无明显变化，电池外观无损伤、无漏液、冒烟、起火、爆炸现象。
锂电池性能测试方法 锂电池是一个要求高品质、高安全的产品、消费者在使用时往往不清楚电池的性能，导致在使用时电池的工作效率往往达不到理想目标，有时甚至盲目使用还会引起电池爆炸事件的发生，人生安全也会受到损伤，因此了解电池的性能也是至关重要的。 锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等 工具/原料 测试仪 硬质棒 钉子 方法/步骤 方法一、自放电测试 镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至 1.0V.1C充电80分钟,搁臵15分钟,以1C放电至10V,测其放电容量C1, 再将电池以1C充电80分钟,搁臵24小时后测1C容量C2,C2/C1×100%应小于15% 锂电池的自放电测试为:一般采用24小时自放电来快速测试其荷电保持能力,将电池以0.2C放电至 3.0V,恒流恒压1C充电至 4.2V,截止电流:10mA,搁臵15分钟后,以1C放电至3.0V测其放电容量C1,再将电池恒流恒压1C充电至 4.2V,截止电流100mA,搁臵24小时后测1C容量C2,C2/C1×100%应大于99%. 方法二、内阻测量 电池的内阻是指电池在工作时,电流流过电池内部所受到的阻力,一般分为交流内阻和直流内阻,由于充电电池内阻很小,测直流内阻时由于电极
容易极化,产生极化内阻,故无法测出其真实值;而测其交流内阻可免除极化内阻的影响,得出真实的内值. 交流内阻测试方法为:利用电池等效于一个有源电阻的特点,给电池一个1000HZ,50mA的恒定电流,对其电压采样整流滤波等一系列处理从而精确地测量其阻值. 方法三、IEC标准循环寿命测试 IEC规定镍镉和镍氢电池标准循环寿命测试为: 电池以0.2C放至1.0V/支后 1.以0.1C充电16小时,再以0.2C放电2小时30分(一个循环). 2.0.25C充电3小时10分,以0.25C放电2小时20分(2-48个循环). 3.0.25C充电3小时10分,以0.25C放至1.0V(第49循环) 4.0.1C充电16小时,搁臵1小时,0.2C放电至1.0V(第50个循环),对镍 氢电池重复1-4共400个循环后,其0.2C放电时间应大于3小时;对镍隔电池重复1-4共500个循环,其0.2C放电时间应大于3小时. EC规定锂电池标准循环寿命测试 电池以0.2C放至3.0V/支后,1C恒流恒压充电到4.2V,截止电流20MA,搁臵1小时后,再以0.2C放电至3.0V(一个循环)反复循环500次后容量应在初容量的60%以上. 方法四、内压测试 镍镉和镍氢电池内压测试为: 将电池以0.2C放至1.0V后,以1C充电3小时,根据电池钢壳的轻微形变通过转换得到电池的内压情况,测试中电池不应彭底,漏液或爆炸. 锂电池内压测试为:(UL标准)
《电动客车安全要求》 征求意见稿编制说明 一、工作简况 1、任务来源 为引导和规范我国电动客车产业健康可持续发展，提高电动客车安全技术水平，落实工业和信息化部建设符合电动客车特点的整车、电池、电机、高压线束等系统的安全条件及测试评价标准体系的要求，全国汽车标准化技术委员会于2016年8月启动了本强标的立项和编制工作。 2、主要工作过程 根据有关部门对电动客车安全标准制定工作的要求，全国汽车标准化技术委员会电动车辆分技术委员会组织成立“电动客车安全要求工作组”（以下简称工作组），系统开展电动客车安全要求标准的制定工作。 （1）GB《电动客车安全要求》于2016年底完成立项（计划号20160968-Q-339），2016年12月29日在南充电动汽车整车标准工作组会议上组建了标准制定的核心工作组，启动了强标制定工作，并由起草组代表介绍了标准的背景、编制思路、以及与相关标准的协调性关系。 （2） 2017年2月-3月，基于已开始执行的《电动客车安全技术条件》（工信部装[2016]377号，以下简称《条件》）的工作基础，工作组向电动客车行业主要企业、检测机构等16家单位征求《条件》的实施情况反馈与强制性国标制定建议。 （3） 2017年4月18日，工作组在重庆组织召开标准制定讨论会，会议对《条件》制定情况进行了回顾，对收集到的《条件》执行情况进行了分析讨论。根据讨论结果，针对共性问题形成了专项征求意见表。 （4） 2017年5月-6月，工作组根据重庆会议讨论结果向行业进行强标制定专项意见征求意见。 （5） 2017年6月6日，在株洲召开工作组会议，会议对专项征求意见期间收集的反馈意见进行研究讨论。 （6）2017年6月-10月，工作组依据意见反馈情况和会议讨论结果进行标
低温磷酸铁锂电池测试方法及检测标准 1．电池测试方法 1.1蓄电池充电 在20℃士5℃条件下，蓄电池以1I 3 (A)电流放电，至蓄电池电压达到2.0 V，静置 1h，然后在20℃±5℃条件下以1I 3 (A)恒流充电，至蓄电池电压达3.65V时转恒 压充电，至充电电流降至0.1I 3 时停止充电。充电后静置lh。 1.2 20℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在20℃士5℃下以1I 3 (A)电流放电，直到放电终止电压2.0V 。 c) 用1I 3 (A)的电流值和放电时间数据计算容量(以A.h计)。 d) 如果计算值低于规定值，则可以重复a)一c)步骤直至大于或等于规定值，允许5次。 1.3 -20℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在-20℃士2℃下储存20h。 c) 蓄电池在-20℃士2℃下以1I 3 (A)电流放电，直到放电终止电压2.0V。 d) 用c)电流值和放电时间数据计算容量(以A.h计)，并表达为20℃放电容量的百分数。 1.4 -40℃放电容量 a) 蓄电池按1.1方法充电。 b) 蓄电池在-40℃士2℃下储存20h。 c) 蓄电池在-40℃士2℃下以1I 3 (A)电流放电，直到放电终止电压2.0V。 d) 用c)电流值和放电时间数据计算容量(以A.h计)，并表达为20℃放电容量的百分数。 备注：1I 3— 3h率放电电流，其数值等于C 3 /3。 C 3 — 3 h率额定容量(Ah)。 1.5 高温荷电保持与容量恢复能力: a) 蓄电池按1.1方法充电。 b) 蓄电池在60℃士2℃下储存7day。 c) 蓄电池在20℃士5℃下恢复5h后，以1I 3 (A)电流放电，直到放电终止电压2.OV d) 用 c)的电流值和放电时间数据计算容量(以A.h计)，荷电保持能力可以表达为额定容量的百分数。 e) 蓄电池再按1.1方法充电。 f) 蓄电池在20℃士5℃下以11 3 (A )电流放电，直到放电终止电压2.0V 。
华南师范大学实验报告 学生姓名:蓝中舜学号：20120010027 专业：新能源材料与器件勷勤创新班年级、班级：12新能源 课程名称：化学电源实验 实验项目：锂离子电池性能测试 实验类型：验证设计综合实验时间：2014年5月5日-17日 实验指导老师：马国正组员：黄日权郭金海 一、实验目的 1.熟悉、掌握锂离子电池的结构及充放电原理。 2.熟悉、掌握锂离子正极材料的制备过程及工艺。 3.熟悉、掌握锂离子电池的封装工艺及模拟电池测试方法。 二、实验原理 锂离子电池是指正负极为Li+嵌入化合物的二次电池。正极通常采用锂过渡金属氧化物 Li x CoO2，Li x NiO2或Li x Mn2O4，负极采用锂-碳层间化合物Li x C6。电解质为溶有锂盐LiPF6，LiAsF6，LiClO4等的有机溶液。溶剂主要有碳酸乙烯酯（EC）、碳酸丙烯酯（PC）、碳酸二甲酯（DMC）和氯碳酸酯（CIMC）等。在充放电过程中，Li+在两极间往返嵌入和脱出，被形象的称之为“摇椅电池”。 锂离子电池充放电原理和结构示意图如下。 锂离子电池的化学表达式为： -）Cn|LiPF6-EC+DMC|LiM x O y（+ 其电池反应为： LiM x O y+nC Li1-x M x O y+Li x C n 本实验以高温固相法制备的尖晶石型LiMn2O4为正极材料，纯锂片为负极，制备扣式锂离子模拟电池，并对制备的扣式半电池进行充放电测试。 三、仪器与试剂 电化学工作站，蓝点测试系统、手套箱、电子天平、真空干燥箱、切片机、对辊机、鼓风干燥机 LiMn2O4、乙炔黑、PVDF、无水乙醇、电解液（1M LiPF6溶与体积比EC:DEC:EMC=1:1:1
锂离子电池技术与测试方法 目 录 第一部分 1.1 锂离子电池简介 ----------------------------2 1. 2. 锂离子电池组成 -------------------------3 1. 3. 锂离子电池原理 -------------------------4 1. 4. 锂离子电池的种类 ------------------------5 1. 5. 锂离子电池优缺点 ------------------------7 1. 6. 如何正确使用锂离子电池 ------------------8 第二部分 ST-BTJCY3000型智能电池充电放电检测仪 2.1. 性能特点 --------------------------------10 2.2. 技术指标 --------------------------------11 2.3 技术支持与网站信息 -----------------------12 第三部分 聚合物锂离子电池规格、测试方法和标准 3．1.聚 合 物 锂 离 子 充 电 电 池 规 格--------------15 3.2.测试标准 ------------------------------------------16 3.3.文档参考的国标依据 --------------------------------18
第一部分 1.1 锂离子电池简介 1.1.1锂离子电池(Li-ion Batteries)是锂电池发展而来。在介绍 Li-ion之前，应先介绍锂电池。举例来讲，以前照相机里用的扣式电池就属于锂电池。锂电池的正极材料是二氧化锰或亚硫酰氯，负极是锂。电池组装完成后电池即有电压,不需充电.这种电池也可能充电,但循环性能不好,在充放电循环过程中,容易形成锂枝晶,造成电池内部短路,所以一般情况下这种电池是禁止充电的。 1.1.2后来，日本索尼公司发明了以炭材料为负极，以含锂的化合物 作正极，在充放电过程中，没有金属锂存在，只有锂离子，这就是锂离子电池。当对电池进行充电时，电池的正极上有锂离子生成，生成的锂离子经过电解液运动到负极。而作为负极的碳呈层状结构，它有很多微孔，达到负极的锂离子就嵌入到碳层的微孔中，嵌入的锂离子越多，充电容量越高。同样，当对电池进行放电时（即我们使用电池的过程），嵌在负极碳层中的锂离子脱出， 又运动回正极。回正极的锂离子越多，放电容量越高。 1.1.3我们通常所说的电池容量指的就是放电容量。在Li-ion的充 放电过程中，锂离子处于从正极→负极→正极的运动状态。Li-ion Batteries就像一把摇椅，摇椅的两端为电池的两极，而锂离子就象运动员一样在摇椅来回奔跑。所以Li-ion Batteries又叫摇椅式电池。
锂离子电池最新各种性能测试 1 20℃放电性能测试 首先要进行预循环处理，在环境温度20±5℃的条件下,以0.2CA充电，当电池端电压达到充电限制电压4.2V（GB/T18287-2000规定）后，搁置0.5h~1h，再以0.2CA电流放电到终止电压2. 75V（GB/T18287-2000规定）。在20℃放电性能之前进行预循环处理，能有效激活电池的内部组织结构，给以下各项试验做准备。 在环境温度20±5℃的条件下，以0.2CA充电，当电池端电压达到充电限制电压4.2V后，改为恒压充电，直到充电电流小于或等于0.01CA，最长充电时间不大于8h，停止充电，这时，我们可以清晰的看到电脑仪器上显示出的充电示意图形。在充电过程中，一定要注意时间和充电电流的问题，充电电流达到或等于0.01CA即可，时间不易太长，一般都不超过8h。时间过长会造成过度充电，将会对锂离子电池中过多的锂离子硬塞进负极碳结构里去，这样其中一些锂离子再也无法释放出来，严重的会造成电池的损坏，会影响后面的试验数据结果。电池充电结束后，搁置0.5～1h在20±5℃的温度条件下，以0.2CA电流放电到终止电压2.75V，时间应不低于5小时。 上述充放电重复循环5次，当有一次循环符合GB/T18287-2000中4.2.1的规定放电到终止电压2.75V，时间应不低于5小时。该试验即可停止，有些电池在第一个循环放电时间和终止电压没有达到标准要求，这不意味着电池不合格，是因为电池中的一些聚合物质没被充分地激活，待到第二个循环后被激活，可能就会达到标准要求。 2 锂离子电池的高温性能试验（温度55±2℃） 高温性能试验是测试电池在高温的环境条件下的工作状态，由于在高温的条件下锂离子电池中的物质会发生很大变化，主要测试它的放电时间和安全性。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池放入55±2℃的高温箱中恒温2h，然后以1CA电流放电至终止电压，放电时间应符合标准4.3条规定，时间不小于51分钟，电池外观应无变形和爆炸现象，如有爆炸现象立即切断电源，把测试线从测试仪表上取下。此试验要严格控制好箱体温度，注意温度不易太高。 3 恒定湿热性能试验（温度40℃，相对湿度90%～95%，时间48h） 恒定湿热性能试验是测试电池在温度相对偏高，湿度较大的野外环境下的工作状态，电池按GB /T18287-2000中5.3.2.2条规定充电结束后，将电池放入40±2℃，相对湿度90%～95%的恒温恒湿箱中搁置48h后，将电池取出在环境温度20±5℃的条件下搁置2h，目测电池外观，应符合标准4.7.1的规定，再以1CA电流放电至终止电压，放电时间应符合标准4.7.1的规定不低于36mi n，电池外观应无明显变形、锈蚀、冒烟或爆炸。 4 振动试验 振动试验是测试电池在不平稳的有振幅的特殊条件下的工作状态。电池按GB/T18287-2000中5.3.2.2条规定充电结束后，将电池直接安装或通过夹具安装在振动台的台面上，按下面的振动频
锂电池检测 电池测试是一项看似简单却不简单，基础又重要的工作。当拿到一只电池或一组电池组时，怎样判断它的好坏呢？单从外表上我们得不到太多的有用信息，这就需要借助设备仪器对电池进行有目的的测试。 在测试之前我们一定要先收集这个电池的信息，比如这个电池是用在什么地方的，电池的关键材料是什么，电池的型号是什么，它是能量型的还是功率型的。这样我们才能有针对性的对电池或电池组作出准确的评价。电池按照应用范围的不同可以分为能量型电池和功率型的电池，两种电池的区别在于一中适合于小电流放电，一种适合于大功率放电，一种能量密度相对较大，一种能量密度相对较小。对电池的测试可以参考不同的标准，有国家标准有行业标准也有国外的标准，我们公司目前的动力电池测试是采用的汽车行业的动力锂离子电池检测标准《电动车辆用锂离子电池》 一、单体电池的检测 1.基本性能 基本性能包括电池的容量（一般常温25℃0.5C或1/3C）、内阻、质量、体积和能量比。 例： 1.1某厂样品电池基本性能
从基本性能上我们可以判断出电池的一致性，上面的数据可以看出此电池内阻质量容量和中值电压上差值较小，所以其内阻。 2.电化学性能 电化学性能是电池最重要的性能也是直接反应电池好坏的一项性能。电化学性能主要包括倍率性能、循环性能、高低温性能、搁置贮存性能等 2.1倍率性能 倍率的概念都知道了，就不多说了。不同电池要测试的倍率也不一样。能量型的电池对倍率性能的要求不高，所以测试的最大倍率可以小些。功率型的电池要测试的最高倍率就要大很多，根据情况甚至可以达到15C。 那么倍率性能要关注那些东西呢？首先最应关注的是其倍率放电平台电压。平台电压没有一个确切的概念，行业内一般把电池放电的中值电压（即容量放出一半时电池的放电电压）定为电压平台。我们平时说锰锂的工作电压是3.7v，钴锂和三元的工作电压是3.6v，磷
锂电池保护板的简单检测方法 锂电池保护板对锂电池进行过充、过放、过流（充电过流、放电过流和短路）保护，有些保护板上设计有热敏电阻，用于对电池进行过热保护，但过热保护通常是由外电路完成的，并不由保护板实现。保护板上的热敏电阻仅仅是给外电路提供一个温度传感器。如果保护板不良，电池就很容易损坏。本文介绍一种锂电池保护板的简单检测方法。 检测电路如下图： 电路很简单，主要元件就是一个电容和两个电阻，两个开关可以用鳄鱼夹或手动搭线都没问题的。色框内的部分是锂电池保护板的内电路。 原理： 电解电容C连接到保护板上的电池接点（B+，B-）上，充当电池，可进行充电和放电，连接时别弄错极性就行。电压表（数字万用表20V电压档）并联在电容两端，用于监视电池电压。 初始时，电容C没电，保护板上的控制芯片无工作电源，保护板处于全关断状态，即使接通开关K2，电容也不会充电。断开开关K2，电容也无电可放。即使电容有电，但电压达不到保护芯片的工作电压，也不会通过R1、R2放电。 如果带保护板的锂电池（比如手机电池）放置太久，电池因自身放电和保护板电路耗电使电池电压低于保护板上控制芯片的工作电压，保护板则全关断。测量电池引出电极P+、P-无电压，充电也充不进，就相当于上述这种初始情况。对这样的电池，一般人只能将它报废处理。其实很多时候电池并没有坏，只是必须拆开电池的封装外壳跳过保护板直接给电池芯充电，当电池芯的电压达到保护板上控制芯片的工作电压之后，电池才起死回生，能正常充电和使用。 本电路中，电容C充当电池的作用，下文关于电路原理的叙述中一律称之为电池。 接通开关K2，如前所述，电池并不会充电。按下按钮开关K1，5V电源通过R1、保护板的P+、B+（保护板上的这两个接点是直通的）、K1给电池充电，电压表上可实时读取电池两端的电压，当电池电压上升到控制芯片的工作电压（约2V）时，放开K1，这时保护板已正常工作，电池会继续充电，电池电压持续上升。如果想知道保护板在多大的电池电压下开始工作，不要长按K1，按一下，放一下，让电池电压每次上升一点点，注意观察电池电压，当电压到某个值时，不按K1电池电压也继续上升，则这个值就是保护板开始工作的最低电池电压值。 当电池电压上升到过充启动电压时（约），保护板关断充电通路，进入过充保护状态，充电停止。这时电压表上显示的就是过充保护电压。由于电压表有内阻，以及保护板上控制芯片工作也需要耗电（电流很小），所以电池通过这两条通路缓慢放电，电压表上可看到电池电压缓慢下降。当下降到控制芯片的过充解除电压（约）时，过充
锂电池安全测试项目分析及解决方案 截止今天，锂离子电池的应用已经取得了巨大的成功，特别是其广泛应用在了在移动电子产品。但不能忽视的是，自从锂离子电池大规模商业化推广以来，与其相关的安全事故就几乎没有停止过。锂离子电池的安全性已经成为制约其进一步发展的关键因素。鉴于电池材料体系、制造过程一致性等原因，对锂离子电池进行安全性检测将非常的重要。 目前针对锂离子电池的安全检测标准在不断的更新中，但其基本安全检测模式已经成型，各种常见的检测项目也已被广泛接纳和采用。在安全检测项目中，每个检测项目都模拟了一种用户在使用过程中可能会发生的误（滥）用情况。如过充电测试模拟的是保护电路板失效的情况。由于模拟的情况不同，锂离子电池各个安全测试项目的难度显然是不同的。根据摩尔实验室（MORLAB）的以往检测经验，过充电、150℃热冲击、针刺、挤压、高温短路、重物冲击等是经常发生失效（Fail）的项目。 由于内容设计面较多，因此我们将分期介绍并分析各种锂电池测试项目的相关程序、标准要求、失效原因以及对应的解决方案。本期我们主要讲一下锂电池的热冲击测试项目。热冲击： 以CTIA 关于符合IEEE1725标准的认证程序为例，其中与热冲击有关的条款： Section 4.2： Test Procedure: 5 cells at 80% +/- 5%SOC to be placed in oven at ambient temperature. The oven temperature shall be ramped at 5 ± 2°C per minute to 150 ± 2°C. After 10 minutes at 150 ±2°C, the test is complete. Compliance: No fire, smoke, explosion or breaching of the cell is allowed within t he first 10 minutes. Venting is permitted. Section 4.50： Test Procedure: 5 fully charged cells (per cell manufacture's specifications) shall be suspended (no heat transfer allowed to non-integral cell components) in a gravity convection or circulating air oven at ambient temperature. The oven temperature shall be ramped at 5 ± 2°C per minute to 130 ± 2°C. After 1 hour at 130 ± 2°C, the test is ended. Compliance: Cells shall not flame or explode when exposed to 130°C for 1h.
操作规程编号：YTO-FS-PD717 电动工具锂离子电池的几个安全测试 方法通用版 In Order T o Standardize The Management Of Daily Behavior, The Activities And T asks Are Controlled By The Determined Terms, So As T o Achieve The Effect Of Safe Production And Reduce Hidden Dangers. 标准/ 权威/ 规范/ 实用 Authoritative And Practical Standards
电动工具锂离子电池的几个安全测 试方法通用版 使用提示：本操作规程文件可用于工作中为规范日常行为与作业运行过程的管理，通过对确定的条款对活动和任务实施控制,使活动和任务在受控状态，从而达到安全生产和减少隐患的效果。文件下载后可定制修改，请根据实际需要进行调整和使用。 现在电动工具的市场正慢慢变得庞大，电动工具用的环保型锂电池各国也在致力开发。这类环保的锂离子电池具有比功率大、自放电小，比能量高、充电效率高、无环境污染、工作温度宽等特点，比起因污染问题逐渐退出市场的镍镉电池，逐渐占领了主导的地位。 这类电池可通过过充、短路、针刺、挤压、重物撞击等安全测试，电池不起火，不爆炸。可以再电动工具中得到使用。 锂离子电池的安全测试 锂离子电池在电动工具中使用时都采用保护板对电池进行安全保护，但在实际使用时保护板不可能达到100%的可靠性。且还有可能碰到充电器故障或其他种种意外。这就要求锂离子电池必须具有良好的滥用及意外情况的承受能力。我们在电动工具用磷酸亚铁锂锂离子电池开发过程中需对电池进行过充、短路、针刺、挤压、重物等项目的测试。
编订：__________________ 单位：__________________ 时间：__________________ 电动工具锂离子电池的几个安全测试方法(正式) Standardize The Management Mechanism To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level. Word格式 / 完整 / 可编辑
文件编号：KG-AO-7963-68 电动工具锂离子电池的几个安全测 试方法(正式) 使用备注：本文档可用在日常工作场景，通过对管理机制、管理原则、管理方法以及管理机构进行设置固定的规范，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。下载后就可自由编辑。 现在电动工具的市场正慢慢变得庞大，电动工具用的环保型锂电池各国也在致力开发。这类环保的锂离子电池具有比功率大、自放电小，比能量高、充电效率高、无环境污染、工作温度宽等特点，比起因污染问题逐渐退出市场的镍镉电池，逐渐占领了主导的地位。 这类电池可通过过充、短路、针刺、挤压、重物撞击等安全测试，电池不起火，不爆炸。可以再电动工具中得到使用。 锂离子电池的安全测试 锂离子电池在电动工具中使用时都采用保护板对电池进行安全保护，但在实际使用时保护板不可能达到100%的可靠性。且还有可能碰到充电器故障或其他
种种意外。这就要求锂离子电池必须具有良好的滥用及意外情况的承受能力。我们在电动工具用磷酸亚铁锂锂离子电池开发过程中需对电池进行过充、短路、针刺、挤压、重物等项目的测试。 挤压测试：BE-6045 将充满电的电池放在一个平面上，由油压缸施与13+1KN的挤压力，由直径为32mm的钢棒平面挤压电池，一旦挤压压力到达最大停止挤压，电池不起火，不爆炸即可。 重物撞击测试：BE-5066 电池充满电后，放置在一个平面上，将直径15.8mm的钢柱垂直置于电池中心，将重量9.1kg的重物从610mm的高度自由落到电池上方的钢柱上。电池不起火、不爆炸即可。 过充测试： 将电池用1C充满电，按照3C过充10V进行过充试验，当电池过充时电压上升到一定电压时稳定一段时间，接近一定时间时电池电压快速上升，当上升至
锂离子电池材料测试 最直观的结构观察：扫描电镜（SEM）和透射电镜（TEM） 1．扫描电镜（SEM） 由于电池材料的观察尺度在亚微米即几百纳米到几微米的范围，普通光学显微镜无法满足观察的需求，而更高放大倍数的电子显微镜则经常被用来观察电池材料。 扫描电子显微镜（SEM）是1965年发明的较现代的细胞生物学研究工具，主要是利用二次电子信号成像来观察样品的表面形态，即用极狭窄的电子束去扫描样品，通过电子束与样品的相互作用产生各种效应，其中主要是样品的二次电子发射。扫描电子显微镜可以观察到锂电材料的粒径大小和均匀程度，以及纳米材料自身的特殊形貌，甚至通过观察材料在循环过程中发生的形变我们可以判断其对应的循环保持能力好坏。如图1b所示，二氧化钛纤维具有的特殊网状结构能提供良好的电化学性能。
图1：（a）扫描电镜（SEM）的结构原理图；（b）SEM测试得到 的图片（TiO2的纳米线） 1．1 SEM扫描电镜原理： 如图1a所示，SEM是利用电子束轰击样品表面，引起二次电子等信号的发射，主要利用SE并放大、传递SE所携带的信息，按时间序列逐点成像，显像管上成像。 1．2 扫描电镜的特点： ⑴图象立体感强、可观察一定厚度的样 ⑵样品制备简单，可观察较大的样 ⑶分辨率较高，30～40? ⑷倍率连续可变，从4倍～～15万 ⑸可配附件，进行微区的定量、定性分析 1．3 观察对象： 粉末、颗粒、块状材料都可以测试，测试前除保持干燥外，不需要特殊处理。主要用于观察样品的表面形貌、割裂面结构、管腔内表面的结构等。可直观反应材料的粒径尺寸特殊结构及分布情况。2．TEM透射电子显微镜
实用标准文案锂电池性能测试方法消费者在使用时往往不清楚电池锂电池是一个要求高品质、高安全的产品、有时甚至盲目使用的性能，导致在使用时电池的工作效率往往达不到理想目标，因此了解电池的性能也还会引起电池爆炸事件的发生，人生安全也会受到损伤，是至关重要的。锂电池性能测试主要包括电压、内阻、容量、内压、自放电率、循环寿命、密封性能、安全性能、储存性能、外观等，其它还有过充、过放、可焊性、耐腐蚀性等工具/原料测试仪硬质棒钉子步骤方法/ 方法一、自放电测试一般镍镉和镍氢电池的自放电测试为: 由于标准荷电保持测试时间太长,放电至,将电池以0.2C24采用小时自放电来快速测试其荷电保持能力C1,测其放电容量放电至以分钟搁置分钟充电1.0V.1C80,15,1C10V,精彩文档．实用标准文案100%×C2,C2/C124小时后测1C容量80再将电池以1C充电分钟,搁置15% 应小于小时自放电来快速测试其荷电保持24:锂电池的自放电测试为一般采用截止电4.2V,3.0V,恒流恒压1C充电至0.2C能力,将电池以放电至再将电池3.0V测其放电容量C1,1C:10mA,搁置15分钟后,以放电至流容量小时后测1C充电至4.2V,截止电流100mA,搁置241C恒流恒压99%.×C2,C2/C1100%应大于方法二、内阻测量一般分为电流流过电池内部所受到的阻力,电池的内阻是指电池在工作时,测直流内阻时由于电极容易,,交流内阻和直流内阻由于充电电池内阻 很小而测其交流内阻可免除极化内;,产生极化内阻,故无法测出其真实值极化. 得出真实的内值阻的影响,给电池一个利用电池等效于一个有源电阻的特点交流内阻测试方法为:,对其电压采样整流滤波等一系列处理从而精,1000HZ,50mA
磷酸铁锂电池测试方法 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
低温磷酸铁锂电池测试方法及检测标准1．电池测试方法 蓄电池充电 在20℃士5℃条件下，蓄电池以1I3(A)电流放电，至蓄电池电压达到 V，静置1h，然后在 (A)恒流充电，至蓄电池电压达时转恒压充电，至充电电流降至20℃±5℃条件下以1I 3 时停止充电。充电后静置lh。 20℃放电容量 a) 蓄电池按方法充电。 (A)电流放电，直到放电终止电压。 b) 蓄电池在20℃士5℃下以1I 3 (A)的电流值和放电时间数据计算容量(以计)。 c) 用1I 3 d) 如果计算值低于规定值，则可以重复a)一c)步骤直至大于或等于规定值，允许5次。 -20℃放电容量 a) 蓄电池按方法充电。 b) 蓄电池在-20℃士2℃下储存20h。 (A)电流放电，直到放电终止电压。 c) 蓄电池在-20℃士2℃下以1I 3 d) 用c)电流值和放电时间数据计算容量(以计)，并表达为20℃放电容量的百分数。 -40℃放电容量 a) 蓄电池按方法充电。 b) 蓄电池在-40℃士2℃下储存20h。 c) 蓄电池在-40℃士2℃下以1I (A)电流放电，直到放电终止电压。 3 d) 用c)电流值和放电时间数据计算容量(以计)，并表达为20℃放电容量的百分数。
备注：1I3— 3h率放电电流，其数值等于C3/3。 C — 3 h率额定容量(Ah)。 3 高温荷电保持与容量恢复能力: a) 蓄电池按方法充电。 b) 蓄电池在60℃士2℃下储存7day。 c) 蓄电池在20℃士5℃下恢复5h后，以1I (A)电流放电，直到放电终止电压 3 d) 用 c)的电流值和放电时间数据计算容量(以计)，荷电保持能力可以表达为额定容量的百分数。 e) 蓄电池再按方法充电。 (A )电流放电，直到放电终止电压。 f) 蓄电池在20℃士5℃下以11 3 9) 用 f)的电流值和放电时间数据计算容量(以A-h计)，容量恢复能力可以表达为额定容量的百分数。 循环寿命 (A)恒流充电，至蓄电池电压达时转恒压充电，至充电a)然后在20℃±5℃条件下以9I 3 电流降至时停止充电。充电后静置lh。 b) 蓄电池在20℃士2℃下以91 (A )电流放电，放电后静置l5min。 3 c) 蓄电池按a）方法充电。 d) 蓄电池按b)一c)步骤连续重复若干次。 e) 按方法检查容量。如果蓄电池容量小于额定容量的92%终止试验。 f) b )一e)步骤在规定条件下重复的次数为循环寿命数。 高温满电存储 a) 蓄电池按方法充电。
锂电池安全测试项目方案 目前针对锂离子电池的安全检测标准在不断的更新中，但其基本安全检测模式已经成型，各种常见的检测项目也已被广泛接纳和采用。在安全检测项目中，每个检测项目都模拟了一种用户在使用过程中可能会发生的误（滥）用情况。如过充电测试模拟的是保护电路板失效的情况。由于模拟的情况不同，锂离子电池各个安全测试项目的难度显然是不同的。根据摩尔实验室（MORLAB）的以往检测经验，过充电、150℃热冲击、针刺、挤压、高温短路、重物冲击等是经常发生失效（Fail）的项目。 由于内容设计面较多，因此我们将分期介绍并分析各种锂电池测试项目的相关程序、标准要求、失效原因以及对应的解决方案。本期我们主要讲一下锂电池的热冲击测试项目。热冲击： 以CTIA 关于符合IEEE1725标准的认证程序为例，其中与热冲击有关的条款： Section 4、2：Test Procedure:5 cells at80% +/-5%SOC to be placed in oven at ambient temperature、 The oven temperature shall be ramped at52C per minute to1502 C、 After10 minutes at1502C, the test is complete、Compliance: No fire, smoke, explosion or breaching of the cell is allowed within t he first10 minutes、 Venting is permitted、 Section 4、50： Test Procedure:5 fully charged cells (per cell manufactures specifications) shall be suspended (no heat transfer allowed to non-integral cell components) in a gravity convection or circulating air oven at ambient temperature、 The oven temperature shall be ramped at52C per minute to1302
四川鑫唐新能源科技有限公司 技术部培训后考核试题（满分120分） 姓名：工号：部门：分数： 一、填空题（每空1分，共40分） 1、混料浆料出料前检验项目：固含量、粘度、细度。 2、配料的工艺有干法、湿法、螺杆式三种；配料的体系有水系和油系两种。 3、配料工序潜在的问题有加料顺序错误、搅拌时间过长、搅拌时间过短、搅拌速度过慢、搅拌速度过快、真空度过低、搅拌设备漏油、浆料有气泡、颗粒、粉尘大（答对6项得分）等。 4、涂布工序控制点：环境温湿度、涂布面密度、箔材尺寸、涂布速度、烘箱温度、敷料宽度、极带上下涂层错位（答对4项得分）等。 5、涂布的方式有单面连续涂布、单面间隙涂布、双面连续涂布、双面间隙涂布。 6、涂布工序潜在的问题有料槽液面高度过低或过高、走速过慢、走速过快、烘箱温度过高、烘箱温度过低、激光测厚仪失效、导轨不干净、纠偏和张力失效、刀口损伤、挡板磨损（答对6 项得分）等。 7、压实密度的算法：极带涂布净面密度/（极带辊压后厚度-基材厚度），磷酸铁锂材料的压实密度一般不超过cm3，压实密度对电池容量、充放电效率、内阻、循环性（答对2项得分）等电性能有一定的影响，辊压有冷压、热压工艺，辊压方式有一次辊压成型和二次辊压成型。 8、锂电池制造过程中的天敌：水分、毛刺或金属颗粒、粉尘。 9、配料、涂布、辊压、制片、电芯烘烤、电池烘烤（答对4项得分）是本公司的关键工序。 10、叠片的作用是将正、负极片与隔膜良好的叠和，常见的有叠片和卷绕两种方式，本公司的叠片方式为Z字型叠片。 11、组装是将电芯与极柱、外壳组装成电池；方式有螺杆连接、热熔焊接、超声焊接、激光焊接。 12、组装潜在的问题有孔直径不符合要求、包胶不完整、连接松动、极片损伤、壳内有杂物、焊接强度不够、条码混乱、电池漏测（答对5项得分）等。 13、注液的作用是定量对电池注入电解液及检测电池密封性。 14、电池化成即为小电流激活电池，其电极材料与电解液产生化学反应，在电极材料表面形成一层钝化层，固体电解质界面膜，简称 SEI膜；这层
锂离子电池充放电安全检测设计 手机的锂离子电池充电安全性日益受到消费者重视，因此充电器制造商在设计产品时，须掌握锂离子电池的相关规格和特性，并使用具备完善电池检测及保护功能的充电芯片，以降低过电流、过电压或过温等状况所造成的危险。 随着科技进步、生活质量提升，电子产品的踪迹到处可见，其中又以手机为人类生活中不可或缺的必需品。不论是早期黑金刚手机或现今功能强大的智能手机，皆需要电源才能运作。 早期手机的电池主要有二种，一是镍氢、镍镉电池，二是锂离子电池，但现在使用镍氢、镍镉电池来做为电源的手机，已经是非常的少见，绝大部分都是使用锂离子电池，尤其消费者希望手机待机时间更长，且体积要更小，所以镍氢、镍镉电池已经慢慢不能符合消费者的期望而被淘汰。虽然镍氢、镍镉电池在价格以及替代电池取得的便利性优于锂离子电池，在其他电子产品上仍旧可看到镍氢、镍镉电池的踪迹；但是，在体积、重量及容量方面，镍氢、镍镉电池皆不如锂离子电池，所以现今标榜着轻薄短小的电子产品，几乎都是使用锂离子电池。 智能型手机因其功能强大、屏幕耗电量大，更是需要电池容量大及电力更耐久的锂离子电池。当手机电池电量不足时，使用者通常会以充电器或搭配一组移动电源随时对电池进行充电。 体积/容量兼具锂离子电池为电子产品首选 充电电池依其材质的不同可分为四类：铅酸电池、镍镉电池、镍氢电池和锂离子电池。
表1 充电电池比较表 由表1优缺点看来，镍镉、镍氢及锂离子电池较适合使用在电子产品上；而锂离子电池无论是在体积、重量及容量(电子产品的使用时间)较优于镍镉、镍氢电池，也无记忆效应的问题，所以锂离子电池在电子产品使用上似乎方便许多。 延长使用寿命锂离子电池充/放电压成关键 一般来说，锂离子电池会有电性安全的范围限制。由于锂离子电池的特性，当电池电压在充电时上升到最高设定电压后，要立即停止充电，避免电池因过充电造成电池损毁而产生危险；电池供电(放电)时，电池电压如果降至最低设定电压以下便要停止放电，避免因过放电而降低使用寿命。 此外，为确保电池使用上的安全，锂离子电池还必须要加装短路保护，以避免发生危险；即使大多数的锂离子电池都有加装保护电路，然而在选择优质的充电器或移动电源时，这仍然是一项重要的考量因素。
锂离子电池工艺配料、技术与测试方法 目录 第一部分 1.1 锂离子电池简介 ---------------------------------------------------- 2 1. 2. 锂离子电池组成 ---------------------------------------------------- 2 1. 3. 锂离子电池原理 ---------------------------------------------------- 2 1. 4. 锂离子电池的种类 --------------------------------------------------- 3 1. 5. 锂离子电池优缺点 --------------------------------------------------- 4 1. 6. 如何正确使用锂离子电池 ------------------------------------------ 5 第二部分 2.1正极配方 - ---------------------------------------------------- ------- 6 2.2负极配方---------------- ----------------------------------------------- 6 2.3正极混料 ---------------- ---------------------------------------------- 7 2.4负极混料 --------------------------------------------------------------- 8 2.5物料球磨 ---------------------------------------------------------------- 9 2.8-2.10组装----------------------------------------------------------------- 10 第三部分 3.1. 性能特点 -------------------------------------------------------------- 14 3.2. 技术指标 -------------------------------------------------------------- 14 第四部分 4.1.聚合物锂离子充电电池规格------------------------------ 15 4.2文档参考的国标依据 ---------------------------- ------------------ 15
