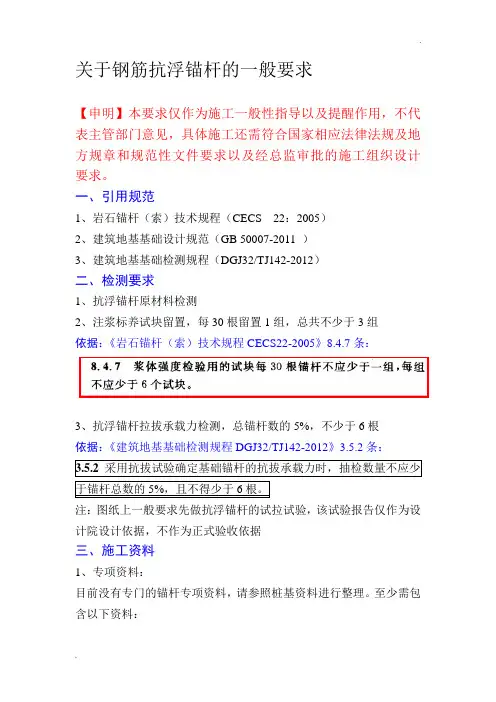

关于钢筋抗浮锚杆的一般要求
【申明】本要求仅作为施工一般性指导以及提醒作用，不代表主管部门意见，具体施工还需符合国家相应法律法规及地方规章和规范性文件要求以及经总监审批的施工组织设计要求。
一、引用规范
1、岩石锚杆（索）技术规程（CECS 22：2005）
2、建筑地基基础设计规范（GB 50007-2011 ）
3、建筑地基基础检测规程（DGJ32/TJ142-2012）
二、检测要求
1、抗浮锚杆原材料检测
2、注浆标养试块留置，每30根留置1组，总共不少于3组
依据：《岩石锚杆（索）技术规程CECS22-2005》8.4.7条：
3、抗浮锚杆拉拔承载力检测，总锚杆数的5%，不少于6根
依据：《建筑地基基础检测规程DGJ32/TJ142-2012》3.5.2条：
3.5.2采用抗拔试验确定基础锚杆的抗拔承载力时，抽检数量不应少于锚杆总数的5%，且不得少于6根。
注：图纸上一般要求先做抗浮锚杆的试拉试验，该试验报告仅作为设计院设计依据，不作为正式验收依据
三、施工资料
1、专项资料：
目前没有专门的锚杆专项资料，请参照桩基资料进行整理。至少需包含以下资料：
1.开工报告
2.施工组织设计
3.若有分包需分包单位资质报审
4.原材料、砂浆或砼配比报审
5.抗浮锚杆钢筋原材料、加工、安装检验批
6.钢筋隐蔽
7.抗浮锚杆施工记录
8.若有焊接需钢筋焊接报告汇总（含试焊）
9.砂浆或砼试块的报告汇总表，并进行评定
10.竣工图
2、检验批划分：
3、施工记录用表
四、验收条件
1、作为验收依据的抗拔承载力检测报告
2、注浆标养试块报告
3、钢筋原材料检测报告
4、施工记录表已完善
5、地基基础处理检测方案表已签章并报我站备案
6、桩基子分部（地基基础处理）验收记录已签章
五、验收流程
按桩基子分部验收的流程进行验收，我站参与验收的监督工作
六、不合格的处理
1、钢筋不合格处理
可复检的复检，不可复检的退场重新进材料检测，监理发出质量控制类通知单，施工单位质量控制类回复单
2、试块不合格处理
若强度与设计值差距不大，请设计单位复核，若差距太大将无法验收3、锚杆抗拉试验检测报告不合格处理(需报设计院按相关规范处理处理)
依据：《岩石锚杆（索）技术规程CECS22-2005》11.3
本要求为讨论版，仅适用于钢筋抗浮锚杆，如有错误或和相关规范有冲突处请及时指正。
完毕!
（资料素材和资料部分来自网络，供参考。可复制、编制，期待你的好评与关注）
抗浮锚杆施工要求 1、施工条件 ⑴施工前，首先要进行图纸审核，确保桩位、标高设计合理，尺寸无误。 ⑵基坑内浇注垫层，保证作业面清洁，干燥，无积水。 ⑶现场合理规划布置，满足施工需要和环保要求。 ⑷施工用材料已进场，并且材料有关性能指标均已达到设计要求和符合国家标准或行业规范要求。 2、施工技术及工艺 2.1施工准备 ⑴根据图纸计算锚杆坐标，对锚杆进行编号。 ⑴施工场地浇注垫层，根据图纸测量放线，标出方格网，标写编号。 ⑶选定实验锚杆，先按实验锚杆进行钻机定位。 2.2工艺流程 施工准备→定点放样→成孔（跟管钻孔）→锚杆钢筋制安→清孔→下锚→注浆拔管→二次注浆→养护→检验 2.3 钻孔方法 2.3.1跟管钻进 1）跟管钻具在施工前应逐一检查冲击器、稳杆器、偏心钻头、中心钻头、套管、管靴，冲击器应工作正常，并加注机油润滑，偏心钻头应能灵活张开和收拢，张开时偏心锤头应大于套管靴外径，连接销及锁紧机构应牢固，钻杆与冲击器和冲击器与偏心钻具的连接应可靠，套管和套管靴无裂纹，凡有影响强度的缺陷不能使用。 2）可先用200mm钻头先造孔1.5m左右，给跟管钻进提供定位和导向作用。 3）开钻前，将钻具组装好放入带有套管靴的套管内，让偏心锤头伸出套管靴，正转张开偏心锤头进行钻进。特别注意偏心跟管钻进时，在确认钻头到达孔底后，先回转，待正常后，再开风冲动钻进。 4）每钻进0.3～0.5m应强风吹孔排粉一次，以保持孔内清洁。吹孔时，中心钻具和上提动距离应严加控制（以能实现强风吹孔为限），禁止在钻进过程中向上起拔中心钻具或来回倒杆。 5）钻进结束或需更换中心钻具时，先将孔底残渣吹尽，脱开中心钻具的回转动力，停止回转，缓慢提升中心钻具至偏心钻头后背与套管靴前端接触为止，用管子钳卡持钻杆，作反时针方向回转，同时缓慢试提中心钻具，当中心钻具可顺利提升时，表明偏心钻头已顺利收拢，这时可按照常规方法提升中心钻具，直至全部提出中心钻具。 6）有时会因孔底残留岩渣过多，偏心钻头回转部分被岩渣卡住而影响偏心钻头的收拢。
四川油气田江油基地灾后异地重建项目抗浮锚杆专项设计计算书 工程编号B2010-002 总经理赵翔 总工程师康景文 审定林振湖 审核晏宾 设计赵国永 刘德林 中国建筑西南勘察设计研究院有限公司 2010年01月26日四川油气田江油基地灾后异地重建项目抗浮锚杆专项设计计算书 工程编号B2010-002 审定 审核 设计 中国建筑西南勘察设计研究院有限公司 2010年01月26日
目录 一．编制说明 二．计算书 三．结论与建议
一、编制说明 1、设计计算依据： 《注浆技术规程》 (YSJ211-1992) 《建筑地基处理技术规范》 (JGJ79-2002 J220-2002) 《岩土锚杆（索）技术规程》（CECS 22:2005） 《建筑结构荷载规范》（GB50009-2001） 《四川油气田江油生活基地建设项目岩土工程勘察报告》（中国建筑西南勘察设计研究院有限公司2009.9）。 《基础说明及大样》（2#地块）（成都市建筑设计研究院） 《基础平面布置图》（2#地块）（成都市建筑设计研究院）； 《地下室基础说明及大样》（3#地块）（成都市建筑设计研究院） 《基础平面布置图》（3#地块）（成都市建筑设计研究院）； 《基础说明及大样》（4#地块）（成都市建筑设计研究院） 《基础平面布置图》（4#地块）（成都市建筑设计研究院）； 2、正常使用条件下，本抗浮锚杆工程设计使用年限为50年。 二、计算书 1、设计要求 根据设计单位提出的要求，本工程地下室分区抗浮力的要求为： 各地块抗浮锚杆提供抗浮力标准值表1 2、抗浮锚杆抗拔力设计值 根据地勘报告，本工程单根锚杆的抗拔力设计值为：2#地块为145kN；3#地块为270kN；4#地块为270kN。 3、杆体截面及锚固体截面积计算 锚杆钢筋的截面面积按下式确定： yk t t s f N K A ? =（7.4.1） 上面式中：K t —锚杆的杆体抗拉安全系数，取2； N t ——锚杆的轴向拉力设计值，2#地块为145kN；3#地块为270kN；4#地块为270kN； f yk ——钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm2。 根据计算得：2#地块为As=725mm2；3#地块为As=1350mm2；4#地块为As=1350mm2 所以2#地块孔内应设置二根Φ22的HRB400钢筋；3#地块孔内应设置三根Φ25的HRB400钢筋；4#地块孔内应设置三根Φ25的HRB400钢筋。 4、锚固段长度计算 根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定： ψ π mg t a Df N K L ? > (7.5.1-1) ψ ξ π ms t a f d n N K L ? > (7.5.1-2) 上面式中：L a ——锚杆锚固段的长度（m）； K——锚杆锚固体的抗拔安全系数，取2.2； N t ——锚杆的轴向拉力设计值(kN)； D——锚固体的钻孔直径，按0.12m d——钢筋的直径（m）； f mg ——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取锚杆周围地层加权平均值130kPa。3#地块按勘察报告中第51号钻孔取锚杆周围地层加权平均值100kPa，4#地块按勘察报告中第172号钻孔取锚杆周围地层加权平均值104kPa。 f ms ——锚固体与钢筋间的粘结强度标准值，取2000kPa； ξ——界面粘结强度降低系数，取0.6； ψ——锚固长度对粘结强度的影响系数，2#地块取1.4；3#、4#地块取1.15 n ——钢筋根数 由计算公式算得2#地块：L a 〉3.72m，设计按照锚固段长度为5.10m。 由计算公式算得3#地块：L a 〉7.18m，设计按照锚固段长度为8.00m。
抗浮锚杆施工要点 1、在后浇带优化前要与抗浮锚杆相结合，抗浮锚杆的位置要避开后浇带，便于后期的后浇带施工及抗浮锚杆的施工。 2、抗浮锚杆的预留长度不宜过长，要熟悉基础筏板的图纸中各个部位的标高，抗浮锚杆预留长度为：筏板标高的基础上加上张拉操作长度即可。（过长及浪费材料又不便于土方开挖） 3、抗浮锚杆要充分与基础筏板图纸结合，避开墙体、柱、集水坑、电梯井、降水井等部位。 4、抗浮锚杆施工应该在场地平整后进行，控制好顶标高；锚杆顶标高与场地标高悬殊不宜过大也不宜过小，尽量控制在2米以内。（过大会导致锚杆施工速度慢，高压旋喷桩机施工时成孔时间长，功效底且废料；过小会导致预留的张拉操作的钢绞线裸露在外，土方开挖时容易破坏。） 5、抗浮锚杆每施工一根完成后应对其做好标记，在土方开挖时能识别其位置，能有效的减少对锚杆破坏。 6、土方开挖施工要特别注意，机械要加人工配合，挖机必需要有管理人员指挥开挖，开挖时及其容易破坏钢绞线。若钢绞线破坏严重的直接导致该更抗浮锚杆报废。 7、清槽完成后开始安装抗浮锚杆刚套筒，（钢套筒安装之前要求清理干净钢绞线泥土及杂物、对局部轻微损坏的钢绞线用防水胶带包扎严实，在每根钢绞线上安装好遇水膨胀止水条。）钢套筒安装时必须保证其垂直度，且固定牢靠。 8、卷材防水施工时，钢套筒根部节点处理必须严格按图纸节点要求。（施工时容易出问题的地方） 9、防水及保护层施工完成后，不等对其抗浮锚杆以及钢套筒有碰撞、挠动（任何的碰撞、挠动都会破坏钢套筒根部的防水节点），尤其是筏板钢筋施工时要注意。 10、在筏板混凝土浇筑之前应将抗浮锚杆钢套筒与钢绞线的之间的空隙用棉絮封堵严实，避免混凝土或水灌入钢套筒内影响张拉及遇水膨胀止水条的防水效果。 11、筏板施工完成后若具备张拉条件就尽快完成张拉、灌浆、封锚等工作。若长
都江堰“维纳斯堡”项目抗浮锚杆设计文件 项目负责：兰恒强 设计：兰恒强 证书等级：岩土工程设计甲级 证书编号： 二〇一七年二月
目录 1、工程概况.................................................................................................................... 错误!未定义书签。 2、场地工程地质条件及水文地质条件........................................................................ 错误!未定义书签。 3、抗浮锚杆设计............................................................................................................ 错误!未定义书签。 设计依据.................................................................................................................. 错误!未定义书签。 设计计算.................................................................................................................. 错误!未定义书签。 锚杆间距、单根锚杆抗拨力的确定.............................................................. 错误!未定义书签。 锚杆配筋计算.................................................................................................. 错误!未定义书签。 锚杆直径与长度.............................................................................................. 错误!未定义书签。 锚杆设计结果统计.......................................................................................... 错误!未定义书签。 锚杆抗浮力验算.............................................................................................. 错误!未定义书签。 锚杆材料防腐.......................................................................................................... 错误!未定义书签。 防水设计.................................................................................................................. 错误!未定义书签。 锚杆抗拔试验.......................................................................................................... 错误!未定义书签。 基本试验.......................................................................................................... 错误!未定义书签。 验收试验.......................................................................................................... 错误!未定义书签。 4、施工工艺及技术要求................................................................................................ 错误!未定义书签。 施工方法与特点...................................................................................................... 错误!未定义书签。 嵌入深度及成孔技术要求.............................................................................. 错误!未定义书签。 灌浆材料要求.................................................................................................. 错误!未定义书签。 施工工艺流程.......................................................................................................... 错误!未定义书签。 操作过程及技术要求.............................................................................................. 错误!未定义书签。 防腐、防锈措施...................................................................................................... 错误!未定义书签。 附图： 1、抗浮锚杆平面布置图
抗浮锚杆设计总结 1 适用的规范 抗浮锚杆的设计并无相应的规范条文,《建筑地基基础设计规范GB50007---2002》中“岩石锚杆基础”部分以及《建筑边坡工程技术规范GB 50330-2002》有关锚杆的部分可以参考使用,不过最好只用于估算,锚杆抗拔承载力特征值应通过现场试验确定,有一些锚杆构造做法可以参考。对于锚杆估算,推荐使用《建筑边坡工程技术规范GB 50330-2002》,对于岩土的分类较细,能查到一些必要的参数。 2 锚杆需要验算的内容 1锚杆钢筋截面面积;2锚杆锚固体与土层的锚固长度;3锚杆钢筋与锚固砂浆间的锚固长度;4土体或者岩体的强度验算; 3 锚杆的布置方式与优缺点 1 集中点状布置,一般布置在柱下;优点:可以充分利用上部结构传来的竖向力来平衡掉一部分水浮力;由于锚杆布置集中,对于地下室底板下的外防水施工也比较方便;对于个别锚杆承载力不足的情况,由于有较多的锚杆分担,有很强的抵抗力。缺点:要求锚固于坚硬岩体中,不适用于软岩与土体,破坏往往是锚固岩体的破坏;由于局部锚杆较密,锚杆施工不方便;地下室底板梁板配筋较大。 2 集中线状布置,一般布置于地下室底板梁下;优点:由于锚杆布置相对集中,对于地下室底板下的外防水施工也比较方便;对于个别锚杆承载力不足的情况,由于有较多的锚杆分担,有较强的抵抗力。缺点:不能充分利用上部结构传来的竖向力来平衡掉一部分水浮力(个人认为考虑的话偏于不安全,对于跨高比小于6的底板梁,可以适当考虑上部结构传来的竖向力来平衡掉一部分水浮力,要求锚固于较硬岩体中,不适用于软岩与土体;地下室底板板配筋较大。 3 面状均匀布置,在地下室底板下均匀布置;优点:适用于所有土体和岩体;地下室底板梁板配筋较小。缺点:不能充分利用上部结构传来的竖向力来平衡掉一部分水
江油顺辉广场E8-1地块抗浮锚杆 抗拔力检测方案（验收试验） 方案编制： 方案校核： 方案审核： 编制单位：四川交大工程检测咨询有限公司检测分公司编制日期：2013年8月16日
目录 1、编制说明 1.1编制依据 1.2适用范围 1.3执行规范 2、工程概况与处理方式 3、检测内容与方法 3.1检测内容（目的） 3.2检测方法 4、检测设备及安装 4.1设备数量、型号及精度 4.2锚杆试验装置 5、检测方法简述 5.1锚杆基本试验要点 6、选点原则、检测工作量(数量)与时间 7、检测结果的提交 8、质量保证措施 9、安全保证措施
1、编制说明 1.1编制依据 本检测试验方案依据《顺辉广场E8-1地块抗浮锚杆设计方案》和《岩土锚杆(索)技术规程》(CECS22:2005)中关于锚杆验收试验的条款规定编制。 1.2适用范围 本检测方案仅适用于顺辉广场E8-1地块抗浮锚杆的验收试验检测。 1.3执行规范及技术依据 1. 《岩土锚杆(索)技术规程》(CECS22:2005)； 2. 《工程检测委托书》。 2、工程概况与处理方式 顺辉广场E8-1地块地下室采用抗浮锚杆进行抗浮处理，根据设计要求，单根抗浮锚杆抗拔承载力设计值为356.69kN。该抗浮锚杆钻孔直径130mm，锚杆锚固段长度为 7.625m（锚固段嵌入卵石层），自由段长度为0.5m，锚杆材料为325HRB400螺纹钢筋，总根数共计558根。根据规范要求抽检28根锚杆进行锚杆抗拔力验收试验，以验证单根锚杆抗拔力设计值能否满足设计及规范要求。 3、检测内容与方法 3.1检测内容（目的） 根据上述规范及委托要求，本次委托的检测内容为锚杆抗拔力，目的为测试其抗拔力是否符合设计及规范要求。 3.2检测方法 锚杆验收试验。
二、计算书 1、设计要求 本工程水池底板抗浮力的要求为： 表1 2、抗浮锚杆抗拔力设计值 根据技术要求，本工程单根锚杆的抗拔力标准值为87.5kN ，设计锚杆间距2.7x2.7m. 3、杆体截面及锚固体截面积计算 锚杆钢筋的截面面积按下式确定： yk t t s f N K A ?= （7.4.1） 上面式中：K t — 锚杆的杆体抗拉安全系数，取2； N t —— 锚杆的轴向拉力设计值，取113.8KN. f yk —— 钢筋抗拉强度标准值，采用HRB400钢筋，抗拉强度标准值为0.4kN/mm 2 。 根据计算得：As=569mm 2 所以孔内应设置二根Φ20的HRB400钢筋. 4、锚固段长度计算. 根据《岩土锚杆(索)技术规程》(CECS22-2005)，锚杆锚固段长度由下两式中较大值确定： ψ πmg t a Df N K L ?> (7.5.1-1) ψ ξπms t a f d n N K L ?> (7.5.1-2) 上面式中：L a —— 锚杆锚固段的长度（m ）； K —— 锚杆锚固体的抗拔安全系数，取2.2； N t —— 锚杆的轴向拉力设计值(kN)； D —— 锚固体的钻孔直径，按0.12m d —— 钢筋的直径（m ）； f m g ——锚固体与地层间的粘结强度标准值，2#地块按勘察报告中第59号钻孔取 锚杆周围地层加权平均值130kPa 。3#地块按勘察报告中第51号钻孔取锚杆周围地层加权平均值100kPa ，4#地块按勘察报告中第172号钻孔取锚杆周围地层加权平均值104kPa 。 f ms ——锚固体与钢筋间的粘结强度标准值，取2000kPa ； ξ ——界面粘结强度降低系数，取0.6； ψ —— 锚固长度对粘结强度的影响系数，2#地块取1.4；3#、4#地块取1.15 n —— 钢筋根数 由计算公式算得2#地块：L a 〉3.72m ，设计按照锚固段长度为5.10m 。 由计算公式算得3#地块：L a 〉7.18m ，设计按照锚固段长度为8.00m 。 由计算公式算得4#地块：L a 〉6.92m ，施工设计按照锚固段长度为8.00m 设计。 5、锚杆锚入基础的长度 根据规范要求，钢筋须插入基础内不少于35d ，本工程2#地块，采用Φ22螺纹钢筋，长度为35*22=770mm ，设计时取800mm 。本工程3#、4#地块采用Φ25螺纹钢筋，长度为35*25=875mm ，设计时取900mm 。 6、锚杆间距 本工程基础为筏板基础，考虑结构受力特点，本着减小底板弯曲应力的原则，本工程采用小吨位的锚杆。杭浮锚杆在整个底板上小间距均匀布置，局部地方（独立柱基位置）适当调整。该布置可降低底板的加筋费用，又可以减小因个别锚杆失效而造成的局部破坏。锚杆 大体成正方形布置，根据地下室抗浮区域、抗浮力要求的不同，锚杆间距为： 锚杆间距一览表 表6 7、设计实物工程量 根据计算，本工程抗浮锚杆设计实物工程量为：2号地块设置锚杆1107根，单根锚杆长度5.1m ，3#地块设置锚杆1927根，单根锚杆长度8m ，4#地块设置锚杆2707根，单根锚杆长度8m ，总计锚杆进尺43181.1m(含防水0.1m/根)。 8、锚固体强度及水泥浆配比 为增大锚固体的强度，锚固体采用豆石与砂浆结合体，填筑的豆石强度应无风化现象，
目录 第一节编制依据 (1) 第二节工程概况 (2) 一、工程简况: (2) 二、抗浮锚杆结构设计主要参数 (2) 第四节施工部署 (3) 一、施工前准备工作内容 (3) 二、施工场地安排 (3) 三、施工机具配置及施工场地布置 (3) 四、劳动力配置 (4) 第五节、施工准备及主要分项工程施工方法 (5) 一、放线定位 (5) 二、地质钻机锚孔钻进方法 (5) 三、钻孔施工工艺 (5) 四、下锚 (6) 五、注浆 (6) 六、成品保护措施 (6) 第六节工程施工质量保证措施 (7) 一、质量控制措施 (7) 二、质量保证具体内容 (7) 三、材料质量要求及节约措施 (8) 第七节文明施工与安全措施 (8) 一、安全生产、文明施工 (8) 二、安全保证体系及措施 (9) 三、环保文明施工保证体系及措施 (10)
第一节编制依据 1、地质勘察资料； 2、现行国家有关规范、规程和标准； 3、工程建设标准强制性条文： 以及《工程建设标准强制性条文》的有关规定；现行的施工验收规范；现行的工程检验评定标准；现行的施工操作规程；现行的安全操作、评定、评分标准；现行的材料和结构取样、试验方法；现行的用电安全、技术规程。 A、建设工程施工现场文明施工管理办法； B、《建筑工程施工质量验收规范》(GB50202～GB50210-2002); C、有关的国家现行安全检查评分标准(JGJ59-99)。 第二节工程概况 一、工程简况: 工程名称：福信财富中心 建设单位：永春县福信置业有限公司 建设地点：永春县 设计单位：天厦建筑设计（厦门）有限公司 勘察单位：泉州泉成勘察有限公司 监理单位：福建省中福工程建设监理有限公司 施工单位：福建省桃城建设工程有限公司 本工程设一层地下室，地下室底板底标高约为116.40m（黄海高程），现有场地标高约为122.15~123.90m（黄海高程），基坑开挖约为5.75~7.50m。 场地内地下水类型主要为潜水，上部土层开挖后，场地内地下水水位将会随之降低。勘察期间，各钻孔测得的地下水初见水位埋深1.85～2.50m，各钻孔竣工24小时后实测地下水综合稳定水位埋深为2.22～3.15m（标高为120.53～119.05m）。 二、抗浮锚杆结构设计主要参数: 抗浮锚桩(杆)总数：230根(详锚杆平面布置图)。 1、钻孔体：锚孔直径：当180mm，设计孔深：进入土层不小于8m。 2、固结体：采用1:1水泥砂浆,浆体强度 M30,水泥宜采用普通硅酸盐水泥,其强度不应低于42.5MPa,水灰比宜为 0.38~0.5。 3、锚杆：1C25精扎螺纹钢，锚杆组装见示意图。 4、锚杆抗拔承载力特征值为 140KN、180KN； 6、锚杆验收抽样数为锚杆总数的5%，且不少于5根，最大试验荷载为设计拉力值的2.0倍。
成都市南城都汇商住项目 汇尚园(4期)地下汽车库(16，17#地块) 抗浮锚杆检测方案 中冶成都勘察研究总院有限公司测试中心 二○一一年五月
成都市南城都汇商住项目 汇尚园(4期)地下汽车库(16，17# 地块) 抗浮锚杆检测方案 编写： 审核： 批准： 中冶成都勘察研究总院有限公司测试中心
二○一一年五月 目录 1.工程概况 2.试验技术依据 3.试验工作量 4.现场试验方法 5.主要试验仪器设备 6.质量、安全及环保措施 7.试验技术成果 8.计划参加工程人员情况
成都市南城都汇商住项目 汇尚园(4期)地下汽车库(16，17#地块) 抗浮锚杆检测方案 1.工程概况 受建设单位的委托，我院测试中心对建成都市南城都汇商住项目汇尚园（4期）地下汽车库（16，17#地块）的抗浮锚杆工程进行抗浮锚杆检测试验工作。应委托单位要求，现提交我中心试验方案。 根据规范及设计要求，通过检测提供如下参数： 抗浮锚杆试验检测抗浮锚杆的轴向抗拔力 2.试验技术依据
（1）《建筑基桩检测技术规范》（JGJ 106-2003） （2）《建筑地基基础设计规范》(GB 50007-2002) （3）《成都地区建筑地基基础设计规范》DB51/T5026-2001 （4）《四川省建筑地基基础质量检测若干规定（修订本）》（川建发「2004」66号） （5）《建筑地基处理技术规范》（JGJ 79-2002） （6）《岩土锚杆（索）技术规程》（CECS 22:2005） （7）业主提供的勘察、设计及施工等相关资料 3.试验工作量 抗浮锚杆检测： 本工程抗浮锚杆按规范检测，基本试验检测数量为3根，验收试验检测按照5%抽检，检测数量为75根。本工程共布置抗浮锚杆1500根，杆体采用3根25钢筋，单根锚杆的抗拔力设计值为200kN。 4.现场试验方法 抗浮锚杆检测 1.本工程基本试验和验收试验的设备安装如下图所示： 锚杆的钢筋穿过空心千斤顶，放置垫板并用锚具锚牢固。千斤顶下放置2根梁提供反力。磁性表架吸附在和待张拉的和锚杆连接的钢板上，百分表固定在表架上，表针落在基准梁上，基准梁一端固定，另一端自由。基准桩应固定，确保其不受气温、振动及其他外界因素影响发生变位，仪器安装就位后再检查一次并记录。 2.加载与沉降观测 3.锚杆抗拔基本试验
目录 1.工程概述 (2) 1.1工程概况 (2) 1.2工程地质条件 (2) 1.3设计依据 (3) 2.抗浮锚杆方案设计 (3) 2.1抗浮锚杆技术要求 (3) 2.2抗浮锚杆布置原则和方案选择 (3) 2.3抗浮锚杆设计计算 (3) 2.3.1抗浮锚杆设计轴向拉力值的确定 (3) 2.3.2抗浮锚杆钢筋截面面积的计算 (3) 2.3.3锚杆长度及锚固体直径 (4) 2.3.4锚杆钢筋和锚固砂浆间锚固长度的验算 (4) 2.3.5钢筋锚入抗水板长度 (5) 2.3.6锚固体材料 (5) 3.锚杆检测 (5) 4.施工方案设计 (6) 4.1施工方法与特点 (6) 4.2施工工艺流程 (6) 4.3操作过程及技术要求 (6) 4.4锚杆的制作 (6) 4.5防腐、防锈措施 (6) 5.施工部署 (6) 5.1施工用水、用电 (6) 5.2组织机构及人员配备 (7) 6.施工准备 (7) 6.1施工准备工作计划 (7) 6.2技术准备 (7) 6.3施工现场准备 (8) 6.4物资材料准备 (8) 7.施工组织 (8) 7.1施工设备组织 (8) 7.2劳动力计划 (9) 7.3施工进度计划 (9) 8.质量保证措施 (9) 9.安全生产措施 (9) 10.文明施工保证措施 (10) 11.工期保证措施 (10)
1.工程概述 1.1工程概况 拟建的“成都颐和京都项目”位于成都市青羊区光华大道与武青路交叉口，紧邻成都三十七中。 该工程三期（2#、9#楼）设两层地下室，主楼25-30层，框剪结构，筏板基础，该工程基础底标高为503.40，±0.000为513.800。地下室底板顶标高均为-9.250，即相当于绝对高程504.550。 该工程设计单位为深圳星蓝德工程顾问有限公司，勘察单位为中国建筑西南勘察设计研究院有限公司，施工单位为四川光海建设工程有限公司。我公司承担该工程三期抗浮锚杆施工组织设计的编制。 根据深圳星蓝德工程顾问有限公司提供的《扩大地下室部分基础平面图》，进行该工程纯地下室区域设计抗浮锚杆。 根据设计要求，设计抗拔力为≥20KN/m2。 1.2工程地质条件 （1）场地地形地貌 拟建场勘探深度范围内的地层主要由第四系全新统人工填土层、第四系全新统冲、洪积层组成。 （2）地层结构 ml)、第四系全新统冲、洪本次勘察揭露的地层由第四系全新统人工填土层(Q 4 al+pl)、组成。各岩土层工程特性指标为： 积层(Q 3 岩土层的主要物理力学性质指标建议值表1.2.2 拟建场地地下水类型主要为赋予存于砂、卵石中的孔隙潜水，大气降水、河水为主要补给源。勘察期间，测得地下水静止时水位埋深8.00-8.60m，静止水位的绝对标高504.02-504.80m，平均标高约504.50m，渗透系数K取20m/d。
抗浮锚杆干成孔施工工法 编制单位：中铁建设集团有限公司北京分公司 主要编制人：冯强 1 前言 因建筑物自重及其他外部因素产生的综合荷载不足以平衡地下水所产生的浮力，须在基础底板施加竖向外力以平衡浮力，抗浮锚杆利用锚杆自身的抗拉强度所产成的抗拉力、锚杆与土层之间的摩擦力所产生的抗拔力，对基础上浮的趋势进行约束，起到抵抗基础上浮的作用。抗浮锚杆作为结构抗浮措施的一种，具有造价低、工期短、施工便捷等特点，得到了广泛的应用。通过对抗浮锚杆的几种施工工艺比较，发现干成孔施工对增加抗浮锚杆粘结力和挤密效果、节约成本有着独到的优越性。 由中铁建设集团有限公司施工的北京青龙湖国际会展酒店工程，设计采用了大量抗浮锚杆，抗浮锚杆施工属于项目部总体施工进度计划中的关键工序，项目部通过多方考察比较，综合各方面的因素，最终选择了京皖佳业建筑工程（北京）有限公司的干成孔式抗浮锚杆施工方法。该方法打破了通常锚杆成孔采用湿作业的方法，减少了大量的液态废物排放量，避免了对环境造成污染，节约了工期和工程造价，具有显着的社会效益和经济效益。现结合北京青龙湖国际会展酒店工程抗浮锚杆干成孔施工的成功经验，总结出抗浮锚杆干成孔施工工法，以便类似工程借鉴使用。 2 工法特点 本工法不会产生大量泥浆，降低了基底泡槽的风险，减少了泥浆清除工序，对工期、质量和成本有利。 施工采用的机械轻便，成孔时不需预留防扰动基底的土层，减小了二次开挖量，节约了工期和成本。 施工简便，操作灵活，无需大型专业设备，安全系数高，所需作业面小，综合成孔效率高。本工法为干法作业，减少了潮湿环境下电气连接的触电隐患；成孔机械构造简单，操作容易，易出现安全问题的大型设备（空气压缩机、注浆机等）远距离单独安置，集中管理，降低了事故发生几率。 3 适用范围 本施工工法适用于各类含水量较少的土层及硬质岩层，但不适用于存在卵石的地层。
1.测量放线阶段 1.1无基础图 产生原因：由于抗浮锚杆设计阶段图纸很可能不是最终版本，施工时，基础图标高、抗浮力及地下室位置均可能与抗浮锚杆设计图纸不符。 产生后果：抗浮锚杆不能满足主体设计要求，抗浮锚杆报废 防治措施：抗浮锚杆放线前与基础图（蓝图，盖审图章）复核，复核轴线、标高、抗浮力等； 1.2未对锚杆编号、分区或编号混乱 产生原因：锚杆编号时，未考虑验收分区，对整个施工区域统一编号，编号随意 产生后果：不便于施工记录，可能造成锚杆施工漏记 防治措施：对锚杆先进行分区，在每一个区按横排编号，从左至右从上至下。 1.3未锚杆标高未明确 产生原因：施工时为查看基础图，未对基底标高计算，对独立柱基底标高未计算 产生后果：施工时抗浮锚杆标高不准确 防治措施：施工前根据基础图分区域标注锚杆标高
2.成孔阶段 2.1孔位误差大 产生原因：测量放线误差大；放线后成果保护不到位；钻孔施工未对准测放点 产生后果：锚杆间距超过规要求，不能通过验收。 防治措施：放线后，对测量成果进行复核；成孔前，对测放点通过与周边点距离进行复核 2.2施工工作面标高低于设计标高 产生原因：土方开挖时，未严格控制标高，至使超挖 产生后果：锚杆锚固段地层被扰动，不能提供设计要求的锚固力防治措施：土方开挖时严格控制标高 2.3锚孔深度与设计有出入 产生原因：锚杆施工场地高低不平，未对锚杆位置进行标高测量；成孔施工随意，终孔时未进行测量 产生后果：锚杆锚固段长度不足或锚杆锚入筏板长度不足 防治措施：锚杆放孔时，同时测量孔位标高；计算成孔深度，终孔时，测量钻孔深度
2.4地层与地勘报告不符时调整锚孔深度 产生原因：钻孔时，未对实际地层进行编录，未发现与地勘报告不符合的软弱层，或出现后， 未对锚杆长度进行调整 产生后果：锚杆锚固力不满足设计要求，锚杆验收试验不合格防治措施：成孔时进行编录，发现与地勘报告不符的软弱层，及时通知设计单位对锚杆长度进行调整 2.5独立柱及条形基础位置锚孔深度未考虑独立柱深度 产生原因：未考虑独立柱及条形基础深度 产生后果：锚杆锚固段长度不足 防治措施：施工前，统计独立柱及条形基础厚度，锚孔深度相应加深，对应至每根锚杆 2.6卵石地层锚杆深度围有地下水 产生原因：降水时未考虑抗浮锚杆施工地下水要求，地下水未降至锚杆底部以下 产生后果：锚杆施工时，砂层及砾石沉淀至孔底，注浆时不能保证孔底注浆，锚杆锚固段减少 防治措施：降水设计时，考虑抗浮锚杆施工，保证水位降至锚杆底部
抗浮锚杆施工要点 一：抗浮锚杆简介：抗浮锚杆，也叫抗浮桩，是建筑工程地下结构抗浮措施的一种。抗浮锚杆不同于一般的基础桩，有其自身的独特性能，与一般基础桩的最大区别在于：基础桩通常为抗压桩，桩体承受建筑荷载压力，受力自桩顶向桩底传递，桩体受力大小随着建筑荷载的变化而变化；而抗浮桩则为抗拔桩体承受拉力，普通抗浮桩受力也是自桩顶向桩底传递，桩体受力大小随着地下水位的变化而变化，但两者受力机制恰好相反。 二：抗浮锚杆施工包括：施工准备、钻孔、安放拉杆、灌浆和张拉锚固。 1、施工准备工作：在锚杆正式施工之前一般需进行下列准备工作 （1）锚杆施工必须清楚施工地区的土层分布和各土层的物理力学特性（天然重度、含水量、孔隙比、渗透系数、压缩模量、凝聚力、内摩擦角等），这对于确定锚杆的布置和选择钻孔方法等都十分重要。 （2）需要了解地下水位及其随时间的变化情况，以及地下水中化学物质的成分和含量，以便研究对锚杆腐蚀的可能性和应采取的防腐措施。 （3）要查明锚杆施工地区的地下管线、构筑物等的位置和情况，慎重研究锚杆施工对他们的影响。 （4）编制锚杆施工组织设计，确定施工顺序；保证供水、排水和动力的需要；制定机械进场、正常使用和保养维修制度；安排好劳动组织和施工进度计划；施工前应进行技术交底。 2、钻孔：钻孔工艺影响锚杆的承载能力、施工效率和成本。钻孔的费用一般占总费用的30%， 有时达50%。钻孔要求不扰动土体，减少原来土体内应力场的变化，尽量不使自重应力释放。 （1）钻孔机械：我国目前使用的锚杆钻孔机械有两类，一类是从国内引进的锚杆专用钻机如德国的Krupp钻机、日本的BPD和Koken钻机、意大利的Worthing to钻 页脚内容1
长沙星沙文化中心地下室抗浮锚杆工程 抗 浮 锚 杆 施 工 方 案 湖南省第六工程有限公司二O一三年六月十六日
目录 一、编制依据 (1) 二、工程地质条件 (1) 三、编制依据 (1) 四、设计概况 (1) 五、施工部署 (2) 六、锚杆施工工艺 (3) 七、工程质量保证及质量控制措施 (7) 八、安全生产、文明施工保证措施 (9) 九、劳动力安排计划 (14) 十、主要机械设备计划 (15) 十一、施工进度计划 (16)
一、工程概况 拟建的长沙星沙文化中心项目位于长沙县星沙经济开发区内，处在长沙县望仙路以南、棠坡路以北、东六线以西，地势南高北低，本工程建设单位为长沙县文化体育广播电视局，发包单位为长沙县工务局，监理单位为长沙天诚建设项目管理有限公司，设计单位为吉好地建筑设计武汉有限公司，勘察单位为湖南中扬建设工程有限责任公司，施工单位为湖南省第六工程有限公司。拟建项目地下室一～二层，设计单位对地下室做了抗浮设计。 二、工程地质条件 详见地勘单位提供的本工程的岩土工程勘察报告。 三、编写依据 1、土层锚杆设计与施工规范CECS22∶90； 2、《锚杆喷射混凝土支护技术规范》GB50086-2001； 3、<<高层建筑岩土工程勘察规程>>JGJ72-2004 4、岩土工程详细勘察报告； 5、设计单位提供的锚杆设计施工图。 四、设计概况 1、图书馆、档案馆地下室负二层、负一层抗浮锚杆孔径150mm，MG1采用HRB400Φ32钢筋，MG2采用HRB400Φ28钢筋；中心广场地下室负一层抗浮锚杆孔径150mm，MG2采用HRB400Φ32钢筋；文体中心（一）负一层抗浮锚杆孔径150mm，MG采用HRB400Φ32钢筋。锚杆注浆材料为P.O52.5普通硅酸盐水泥，M35水泥砂浆灌注，灌浆压力为1Mpa，钢筋上每隔2米焊一梅花船型支架。 2、锚杆的最终长度应通过现场抗拔静载荷试验确定;抗拔静载荷试验及抗拔承载力取值应符合<<高层建筑岩土工程勘察规程JGJ72-2004>>附录G的规定； 3、锚杆基本试验是为设计者确定锚杆极限承载力等设计参数的重要依据，在施工前，会同建设方、监理方、设计方共同在现场选取合适位置，在三方的共同监督下施打试验锚杆，以确定锚杆的极限承载力等参数。MG1锚杆抗拔承载力特征值初定为290KN,MG2锚杆抗拔承载力特征值初定
地下室 抗浮锚杆设计计算书 一．设计依据: 《岩土锚杆(索)技术规程》CECS 22：2005 《建筑地基基础设计规范》GB50007-2011 广东省《建筑地基基础设计规范》DBJ 15-31-2003 《建筑边坡工程技术规范》GB 50330-2013 二．设计条件： 室内地面标高为H=0.000(绝对标高为27.40m)，室外地面标高为H=26.100~28.00，抗浮水位1a轴至5轴抗浮设计水位取为26.00,5轴至12轴抗浮设计水位取为27.00（即相对标高为-0.400m）。底板面标高-5.500(绝对标高为21.90m)，消防水池处底板面标高-6.000(绝对标高为21.40m)，主楼处筏板厚度1100mm，筏板以外区域底板厚度400mm。 底板板底水浮力： 筏板处：Fw1=(H-Hw1)×10=(27.00-21.90+1.100)× 10=62.00 kN/m 或Fw1=(H-Hw1)×10=(26.00-21.90+1.100)×10=52.00 kN/m 其余部位：Fw2=(H-Hw2)×10=(27.00-21.90+0.400)× 10=55.00 kN/m 或Fw3=(H-Hw2)×10=(26.00-21.90+0.400)× 10=45.00 kN/m 三．抗浮板受力计算： 1、计算水反力（模型按负值输入不重复计算板自重），用于抗浮锚杆设计。 筏板处：62×1.05-2（建筑面层做法） =63.1 kN/m 或52×1.05-2（建筑面层做法） =53.1 kN/m 其余部位：55×1.05-2（建筑面层做法） =55.75 kN/m 或45×1.05-2（建筑面层做法） =45.75 kN/m 不考虑活载及砖墙荷载 2、计算水浮力作用下底板配筋时，模型采用倒楼盖法按正向力输入，且扣除板自重，勾选不自动计算现浇板自重。四．抗浮锚杆受力计算： 本工程锚杆材质选用HRB400，抗拉强度标准值fyk=400N/mm2，抗拉强度设计值fy=360N/mm2。锚固段取为强风化岩，单根抗浮锚杆抗拔承载力取360KN。 以下按《岩石锚杆（索）技术规程》CECS 22:2005计算: a) 单根抗浮锚杆所需的截面面积： 根据《岩石锚杆（索）技术规程》CECS 22:2005第7.4.1式 As≥(Kt*Na)/fyk ≥1.6*360000/400 ≥1440mm2取3根32 As=2412 mm2 其中Kt 锚杆杆体的抗拉安全系数，本工程按表7.3.2取1.6； Na 锚杆轴向拉力设计值； fyk 钢筋抗拉强度标准值。 b) 锚固段长度： 取La ＞K*Nt/(π*D*fmg*ψ)和La ＞K*Nt/(n*π*d*ξ*fms*ψ)中较大值。 根据《岩石锚杆（索）技术规程》CECS 22:2005第7.5.1-1式 La ＞K*Nt/(π*D*fmg*ψ) ＞2.0*360/(3.14*0.18*0.8*0.2) ＞7962mm 取8m 其中，K 锚杆锚固体的抗拔安全系数，按表7.3.1，取2.0 Nt 锚杆轴向拉力设计值 fmg——锚固段注浆体与地层间的粘结强度标准值（kPa）,可按表7.5.1-1取值，结合勘察报告，本工程岩石与水泥砂浆的粘结强度标准值取0.2Mpa； D 锚固体直径，本工程取180mm ψ锚固长度对粘结强度的影响系数，按表7.5.2取0.8 根据《岩石锚杆（索）技术规程》CECS 22:2005第7.5.1-2式 La ＞K*Nt/(n*π*d*ξ*fms*ψ) ＞2.0*360/(3*3.14*0.032*0.6*2*0.8)

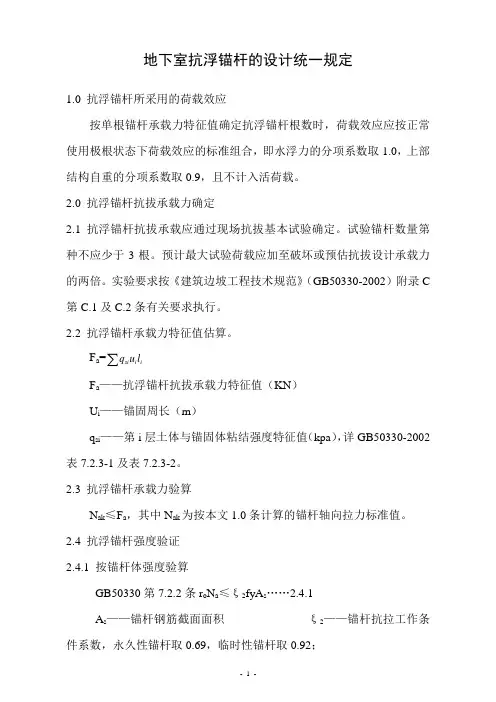

精心整理 关于抗浮锚杆的设计 一、抗浮锚杆的构造要求： （1）、《全国民用建筑工程设计技术措施》2009（简称《技术措施》）。第80页，7.3.1-5中，锚杆的长度不应小于4m，且不宜大于10m.。 （2）锚杆的间距除必须满足锚杆的受力要求外，尚需大于1.5m。 （3）《岩土锚杆（索）技术规程》第5.3.1条对注浆材料有要求。 A B GB175 C 标准》 D E 1 Ru------- Rt-------- Nt-------- Kt-------- K--------- 2 （1） 根据抗浮水位及锚杆的间距，计算单根锚杆的所承担的轴向拉力设计值Nt A、地下室底板的水头为h，则水的浮力为f=10*h。 B、底板的自重为G C、抗浮锚杆承受的荷载q f D、根据《建筑荷载规范》，地下水浮力属可变荷载，底板自重（含地面做法）属永久荷载，则荷 载效应组合的设计值应根据其最不利荷载组合确定。
即抗浮锚杆承受的荷载q f由下式计算： q f=γQ*f-γG*G---------q f为设计值， 其中γQ----1.4γG----0.9 单根锚杆的轴向拉力设计值Nt计算 Nt=q f*a*b--------a、b为锚杆的间距 附加说明： ， （2） Ru=ξ1* 其中ξ1 λ1------- q sin- （3） 结论 单根锚杆的所承担的轴向拉力设计值1.05*Nt≤Rt-------Rt为特征值 （4）、锚杆内钢筋计算 A、根据《岩土锚杆（索）技术规程》第22页，第7.4.1条锚杆的钢筋的安全系数K=1.6 详见表第7.3.2。---------锚杆体抗拉安全系数 A S≥K t*N t/f yk-------（1） 其中K t--------锚杆杆体的抗拉安全系数
页眉 后注浆抗浮锚杆施工组织设计方案
上海强劲地基工程股份有限公司 二〇一四年四月二十三号页脚 页眉 目录 1、工程概况 (2)
2、地质条件 (4) 3、抗浮锚杆设计要求 (5) 4、施工组织设计 (6) 5、施工机械选型 (7) 6、施工工艺要求 (9) 7、工期安排 (10) 8、检测和验收 (11) 9、安全预案 (12) 页脚 页眉 1、工程概况
数码广场商业项目位于淮南市田家庵区。总建筑面积106555m 2，其中地上总面积68056m 2，地下总面积38499m 2。 （1）工程名称：数码广场抗浮锚杆 （2）建设单位：淮南市金地置业有限公司 抗浮锚杆的设计剖面图如下图：
后注浆高抗拔力的抗浮锚杆的设计剖面图 页脚 页眉 后注浆高抗拔力的抗浮锚杆的节点图 为了验证抗浮锚杆在该土层中的实际效果，提供如下试桩参数：）桩型：岩石抗浮锚杆（1 2（）桩截面尺寸：Φ180mm （3）试桩桩长：7.0m ）桩端入土层：主要在第⑥层泥质粉砂岩（4水根22M30钢筋，采用3315（）本次试验桩，共组根试桩，插件为泥砂浆灌注和后压浆技术的二次注浆。
