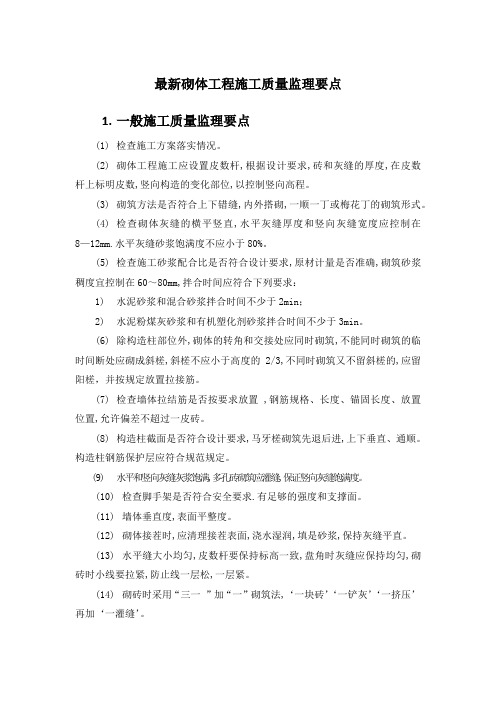

砌体工程施工质量监理要点
1.监理工程师应加强对砌筑砂浆质量检查
（1）对拌合的检查
1）应督促、检查承包单位根据审定的砂浆配合比通知单进行生产，计量要准确。塑化材料的掺量对水泥混合砂浆强度影响很大，计量时
一定要特别加以注意。
2）督促承包单位使用机械拌合砂浆，拌合时应注意投料顺序，保证块状的塑化材料能拌开，搅拌时间不得小于1.5min。掺用微沫剂时，
应当延长。
3）检查、测定拌出砂浆的质量，砂浆稠度应满足不同种类砌体的具体要求，保水性要好，分层度不宜大于20mm,发现砂浆和易性差,容
易产生沉淀/泌水现象时应仔细分析原因.当用高强度等级水泥和
细砂配制低等级砂浆产生离析现象时,应调整配合比,改用低强度
等级水泥和中砂,发现掺入的石灰膏质量差例如已经干燥、结硬或
含有较多灰渣、杂物以及计量不准、搅拌时间过短,存放时间太长
等影响砂浆质量问题时,应督促承包单位及时解决.
(2)砂浆试件的制作,往往被承包单位忽略,监理工程师应及时检查，督促。
（3）砂浆在运输过程中，要采取措施防止其离析，搅拌出的砂浆应及时使
用水泥砂浆和水泥混合砂浆必须在拌成后，分别在3h和4h内使用完毕,
如气温超过30℃相应缩短1h，灰槽中的砂浆应及时清理干净，隔日的砂
不能再使用。
2.检查砌筑现场的准备工作
（1）检查复核承包单位测设的墙体平面尺寸和标高，以及皮数杆设立情况。
（2）检查基底的清理情况，砂浆、杂物等要清除干净。基底若为垫层或砌体，应事先浇水湿润。
（3）检查摞底情况，特别要核对门口、窗口等与砖缝的对应情况。
（4）砖在砌筑前一天就应浇湿润，砖含水率控制在10%～15%，严禁干砖上墙。
3.砌筑过程中监理工程师应加强巡视
（1）检查工人砌墙的砌筑形式是否符合规范要求，是否按皮数杆拉线控制砖层水平，内外墙砖应相应咬槎，不允许出现竖直通缝，若留直槎，
必须按规定设置拉结筋，并应检查拉结筋的长度、间距以及拉结筋部
位砂浆的饱满程度。
（2）检查砌体的水平灰缝宽度，灰缝一般为10mm，不小于8mm，也不应大于12mm。砖层水平灰缝砂浆饱满度不得低于80%，竖缝内砂浆应饱满
（对外墙必须达到此要求，否则，雨水渗到墙内壁，将使墙饰面发
霉）。
（3）检查砌体中的预埋件、预留洞以及配筋是否符合设计要求，对于埋于砌体中的木砖要做好防腐处理。木砖的数量，应按图纸或有关规定设
置，一般不超过10皮砖一块，单砖墙或轻质隔断墙要用混凝土木砖，
否则，门窗框容易松动。
（4）砖柱横、竖向灰缝的砂浆都必须饱满，每砌完一层砖都要进行一次竖缝刮浆塞缝工作，以提高砌体强度。
（5）抗震防区的砖砌体应符合相应的构造要求。
（6）督促承包单位合理组织施工，内外墙要同步砌筑，尽量不留槎。当要留槎时，留槎的部位、型式必须预先报请监理工程师批准，接槎处必
须清理干净并浇水湿润。
