电阻的基础知识
常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。表1是几种常用电阻的结构和特点。
图1 电阻的外形
表1 几种常用电阻的结构和特点
大多数电阻上，都标有电阻的数值，这就是电阻的标称阻值。电阻的标称阻值，往往和它的实际阻值不完全相符。有的阻值大一些，有的阻值小一些。电阻的实际阻值和标称阻值的偏差，除以标称阻值所得的百分数，叫做电阻的误差。表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级
国家规定出一系列的阻值作为产品的标准。不同误差等级的电阻有不同数目的标称值。误差越小的电阻，标称值越多。表2是普通电阻的标称阻值系列。表3中的标称值可以乘以10、100、1000、10k;100k;比如1.0这个标称值，就有1.0Ω、10.OΩ、100.OΩ、1.0kΩ、10.0kΩ、100.0kΩ、1.0MΩ;10.0MΩ;
表3 普通固定电阻标称阻值系列
不同的电路对电阻的误差有不同的要求。一般电子电路，采用Ⅰ级或者Ⅱ级就可以了。在电路中，电阻的阻值，一般都标注标称值。如果不是标称值，可以根据电路要求，选择和它相近的标称电阻。
当电流通过电阻的时候，电阻由于消耗功率而发热。如果电阻发热的功率大于它能承受的功率，电阻就会烧坏。电阻长时间工作时允许消耗的最大功率叫做额定功率。电阻消耗的功率可以由电功率公式：
P=I3U P=I23R P=U2/R
计算出来，P表示电阻消耗的功率，U是电阻两端的电压，I是通过电阻的电流，R是电阻的阻值。
电阻的额定功率也有标称值，常用的有1/8、1/4、1/2、1、2、3、5、10、20瓦等。在电路图中，常用图2所示的符号来表示电阻的标称功率。选用电阻的时候，要留一定的余量，选标称功率比实际消耗的功率大一些的电阻。比如实际负荷1/4瓦，可以选用1/2瓦的电阻，实际负荷3瓦，可以选用5瓦的电阻。
图2 电阻的功率标识
为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图3所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性。
图3 电阻的类型标识
表4 电阻的类别和符号
表5 常用电阻的技术特性
碳质电阻和一些1/8瓦碳膜电阻的阻值和误差用色环表示。在电阻上有三道或者四道色环。靠近电阻端的是第一道色环，其余顺次是二、三、四道色环，如图1所示。第一道色环表示阻值的最大一位数字，第二道色环表示第二位数字，第三道色环表示阻值未应该有几个零。第四道色环表示阻值的误差。色环颜色所代表的数字或者意义见表1。
图4 电阻的电路符号表示方法
表6 色环颜色所代表的数字或意义
比如有一个碳质电阻，它有四道色环，顺序是红、紫、黄、银。这个电阻的阻值就是270000欧，误差是±10%。双比如有一个碳质电阻，它有棕、绿、黑三道色环，它的阻值就是15欧，误差是±20%。
电阻的类别和符号
为了区别不同种类的电阻，常用几个拉丁字母表示电阻类别，如图1所示。第一个字母R表示电阻，第二个字母表示导体材料，第三个字母表示形状性能。上图是碳膜电阻，下图是精密金属膜电阻。表1列出电阻的类别和符号。表2是常用电阻的技术特性
表1 电阻的类别和符号
表2 常用电阻的技术特性
电阻的常用标志法
在使用电阻器时，需要了解它的主要参数。对电阻器需知道其标称阻值、功率、允许偏差。电阻器的标称值和允许偏差一般都标在电阻体上，而在电路图上通常只标出标称值。电阻的标志方法分为下列四种：
1. 直标法：直标法是将电阻器的标称值用数字和文字符号直接标在电阻体上，其允许偏差则用百分
数表示，末标偏差值的即为±20%的允许偏差。
2. 文字符号法：文字符号法是将电阻器的标称值和允许偏差值用数字和文字符号法按一定的规律组
合标志在电阻体上。电阻器的标称值的单位标志符号见表1，允许偏差见表2。
表1
表2
注：大多数电阻器的允许偏差值J、K、M三类。
例如：6R2J表示该电阻标称值为6.2Ω，允许偏差为±5%；3K6K表示电阻值为3.6KΩ，允许偏差为±10%；1M5则表示电阻值为1.5MΩ，允许偏差为±20%。
3. 色标法：普通的电阻器用四色环表示，精密电阻用五色环表示。紧靠电阻体一端头的色环为第一
环，露着电阻体本色教多的另一端头为末环。
4. 数码标志法：在产品和电路图上用三为数字来表示元件的标称值的方法称之为数码标志法。常见
于贴片电阻或进口器件上。在三位数码中，从左至右第一、二位数表示电阻标称值的第一、二位有效数字，第三位数为倍率10n的“n”（即前面两位数后加“0”的个数）,单位为Ω。例如标识为222的电阻器，其阻值为2200Ω既2.2KΩ；表识为105的电阻器为1MΩ；标志为47的电阻器阻值为4.7Ω。
需要注意的是要将这种标志法与传统的方法区别开来：如标志为220的电阻器其电阻为22Ω，只有标志为221的电阻器其阻值才为220Ω。标志为0或000的电阻器，实际是跳线，阻值为0Ω。在一些微调电阻器阻值的标志法除了用三位数字外还有用两位数字的。如标志为53表示5，14和54分别表示10和50。一些精密贴片电阻器也有用四位数字表示法，如1005表示10等。
电阻额定功率值在电路图上的符号
所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流的乘积。每个电阻都有其额定功率值，常见电阻的额定功率一般分为1/8W、1/4W、1/2W、1W、2W、3W、4W、5W、10W等。其中1/8W 和1/4W的电阻较为常用，不过，在大电流场合，大功率的电阻也用得很普遍。下图为各额定功率值功率的电阻在电路图上的符号。不难看出，额定功率值在1W以上用罗马数字表示。
所谓电阻的额定功率值，指的是电阻所承受的最高电压和最大电流的乘积。每个电阻都有其额定功率值，常见电阻的额定功率一般分为1/8W、1/4W、1/2W、1W、2W、3W、4W、5W、10W等。其中1/8W 和1/4W的电阻较为常用，不过，在大电流场合，大功率的电阻也用得很普遍。下图为各额定功率值功率的电阻在电路图上的符号。不难看出，额定功率值在1W以上用罗马数字表示。
排电阻引线的识别
排电阻也叫集成电阻，其外形及内部结构见图。
图中BX表示产品型号，10表示有效数字，3表示有效数字后边加“0”的个数，103即10000Ω（10K）。半字线“--”后面的9表示此电阻有9个引脚，其中的一个引脚是公共引脚，一般都在两边，用色点标志。
排电阻适合多个电阻阻值相同，而且其中的一个引脚都连在电路的同一位置的场合，如图示。排电阻比分立电阻体积小，安装方便，但价格也稍贵。
电阻的特殊用途
电阻除了具有分流分压和降压限流的作用外，还有以下作用。
电平调节。
传输设备中某点电平发生变化，可以将电阻组成图1所示的T型衰减器进行调节，使之符合要求。附表列出了该衰减器特性阻抗为1Ω的计算数据。查表时只要查到所要设计的衰减器的电平值，并将设计要求的阻抗乘以表中对应的R1、R2所列数据，既为实际所求衰减器的R1、R2值。
例如：设计阻抗为75Ω，衰减值为10dB的衰减器，查表得：
R1=0.5195*75=39.0Ω
R2=0.7027*75=52.1Ω。
阻抗匹配。
图2是由电阻构成的阻抗匹配衰减器。将该衰减器接入特性阻抗不同的两个网络中间，可以起到匹配阻抗的作用，其中：
R1=√Z c1 (Z c1-Z c2) (?)
R2= Z c2√Z c1 /(Z c1-Z c2) (?)
例如：设计图3所示Z c1=300?，Z c2=75?的阻抗匹配器。
R1=√300(300-75) =259.8 ?
R2= 75√300/(300-75)=86.6 ?
应该指出，以上应用中的电阻应该是无感电阻，在高频应用时应采取屏蔽措施。同时应注意功率消耗，即工作衰耗。
保险电阻简介
下面简单介绍一些关于保险电阻的基本常识：
1. 保险电阻的功能。
保险电阻在电路图中起着保险丝和电阻的双重作用，主要应用在电源电路输出和二次电源的输出电路中。它们一般以低阻值（几欧姆至几十欧姆），小功率（1/8~1W）为多，其功能就是在过流时及时熔断，保护电路中的其它元件免遭损坏。
在电路负载发生短路故障，出现过流时，保险电阻的温度在很短的时间内就会升高到500~600℃，这时电阻层便受热剥落而熔断，起到保险的作用，达到提高整机安全性的目的。
2. 保险电阻的判别方法。
尽管保险电阻在电源电路中应用比较广泛，但各国家和厂家在电路图中的标注方法却各不相同。虽然标注符号目前尚未统一，但它们却有共同特点：
（1）它们与一般电阻的标注明显不同，这在电路图中很容易判断。
（2）它一般应用于电源电路的电流容量较大或二次电源产生的低压或高压电路中。
（3）保险电阻上面只有一个色环。见附图所示，色环的颜色表示阻值。
（4）在电路中保险电阻是长脚焊接在电路板上（一般电阻紧贴电路板焊接），与电路板距离较远，已便于散热和区分。
3. 保险电阻的常用规格标准。
（1）RN1/4W，10Ω保险电阻，色环为黑色，功率为1/4W；当8.5V直流电压加在保险电阻两端时，60秒以内电阻增大为初始值的50倍以上。
（2）RN1/4W，2.2Ω保险电阻，色环为红色，功率为1/4W；当3.5A电流通过时，2秒之内电阻增大为初始值的50倍以上。
（3）RN1/4W，1Ω保险电阻，色环为白色，功率为1/4W；当2.8A交流电流通过时，10秒内电阻增大为初始值的400倍以上。
4. 保险电阻在电路图中的画法。（见下图）
快速识别色环电阻
目前，国产或进口电视机、收录机广泛采用色环电阻，其优点是在装配、调试和修理过程中，不用拨动元件，即可在任意角度看清色环，读出阻值，使用很方便。以往杂志上都介绍过色环电阻识读法，按其方法读数时，要进行换算，较麻烦，这里介绍一种快速识别阻值的方法。
带有四个色环的其中第一、二环分别代表阻值的前两位数；第三环代表倍率；第四环代表误差。快速识别的关键在于根据第三环的颜色把阻值确定在某一数量级范围内，例如是几点几K、还是几十几K的，再将前两环读出的数"代"进去，这样就可很快读出数来。
下面介绍掌握此方法的几个要点：
（1）熟记第一、二环每种颜色所代表的数。可这样记忆：棕1，红2，橙3，黄4，绿5，蓝6，紫7，灰8，白9，黑0。这样连起来读，多复诵几遍便可记住。
记准记牢第三环颜色所代表的阻值范围，这一点是快识的关键。具体是：
金色：几点几Ω
黑色：几十几Ω
棕色：几百几十Ω
红色：几点几kΩ
橙色：几十几kΩ
黄色：几百几十kΩ
绿色：几点几MΩ
蓝色：几十几MΩ
从数量级来看，在体上可把它们划分为三个大的等级，即：金、黑、棕色是欧姆级的；红橙'、黄色是千欧级的；绿、蓝色则是兆欧级的。这样划分一下是为了便于记忆。
（3）当第二环是黑色时，第三环颜色所代表的则是整数，即几，几十，几百kΩ等，这是读数时的特殊
情况，要注意。例如第三环是红色，则其阻值即是整几kΩ的。
（4）记住第四环颜色所代表的误差，即：金色为5％；银色为10％；无色为20％。
下面举例说明：
例1当四个色环依次是黄、橙、红、金色时，因第三环为红色、阻值范围是几点几kΩ的，按照黄、橙两色分别代表的数"4"和"3"代入,，则其读数为43 kΩ。第环是金色表示误差为5％。
例2当四个色环依次是棕、黑、橙、金色时，因第三环为橙色，第二环又是黑色，阻值应是整几十kΩ的，按棕色代表的数"1"代入，读数为10 kΩ。第四环是金色，其误差为5％
NTC（负温度系数）热敏电阻常识及应用
NTC是负温度系数的英文缩写，所谓NTC热敏电阻器就是负温度系数热敏电阻器。它是以锰、钴、镍和铜等金属氧化物为主要材料，采用陶瓷工艺制造而成的。这些金属氧化物材料都具有半导体性质，因为在导电方式上完全类似锗、硅等半导体材料。温度低时，这些氧化物材料的载流子（电子和孔穴）数目少，所以其电阻值较高；随着温度的升高，载流子数目增加，所以电阻值降低。
1. 负温度系数热敏电阻器的命名标准。
NTC热敏电阻器的种类繁多，形状各异。表1是负温度系数热敏电阻的命名标准，它由四部分构成，其中M表示敏感元件，F表示负温度系数热敏电阻器。有些厂家的产品，在序号之后又加了一个数字，如MF54-1，这个“-1”也属于序号，通常叫“派生序号”。
表1
2. 负温度系数热敏电阻的主要参数。
热敏电阻器的参数颇多，主要有标称阻值、B值范围和额定功率。
标称阻值常在热敏电阻上标出。它是指在基准温度为25℃时的零功率阻值，因此亦作标称电阻值R25。
B值范围（K）是反映负温度系数热敏电阻器热灵敏度越高。
额定功率是指热敏电阻在环境温度为25℃、相对湿度为45~80%及大气压力为0.87~1.07bar的大气条件下，长期连续负荷所允许的耗散功率。表2列出了MF11（片状）负温度系数热敏电阻的主要参数。
表2
3. 负温度系数热敏电阻的简易测试方法。
应用热敏电阻时，必须对它的几个比重要的参数进行测试。一般来说，热敏电阻对温度的敏感性高，所以不宜用万用表来测量它的阻值。这是因为万用表的工作电流比较大，流过热敏电阻器时会发热而使阻值改变。但对于确认热敏电阻能否工作，用万用表也可作简易判断。具体为：将万用表拨到欧姆挡（视标称电阻值定挡位），用鄂鱼夹代替表笔分别夹住热敏电阻器的两脚，记下此时的阻值；然后用手捏住热敏电阻器，观察万用表，会看到随着温度的慢慢升高而指针会慢慢向右移，表明电阻在逐渐减小，当减小到一定数值时，指针停了下来。若环境温度接近体温，用这种方法就不灵，这时可用电路铁靠近热敏电阻器，同样也会看到表针慢慢右移。这样，则可证明这只负温度系数热敏电阻器是好的。
用万用表检测负温度系数热敏电阻器时，请注意3点：
（1）万用表内的电池必需是新换不久的，而且在测量前应调好欧姆零点；
（2）普通万用表的电阻挡由于刻度是非线性的，为了减少误差，读数方法正确与否很重要，即读数时视线正对着表针。若表盘上有反射镜，眼睛看到的表针应与镜子里的影子重合；
（3）热敏电阻上的标称阻值，与万用表的读数不一定相等，这是由于标称阻值是用专用仪器在25℃的条件下测得的，而万用表测量时有一定的电流通过热敏电阻而产生热量，而且环境温度不可能正是25℃，所以不可避免地产生误差。
那么，能否估算出一只热敏电阻器在某一温度时阻值呢？回答是肯定的，方法也很简单：以MF1型负温度系数热敏电阻电阻器为例，查表2便可得知它的电阻温度系数为d25=-（2.23~4.09）%/℃(其意是：以基准温度25℃为起点，温度每升高1℃，则该热敏电阻器的阻值便增加2.23~4.09%)。为了简便，可将d25
取为-3%/℃，这样估算就十分方便了：在某一温度t℃时热敏电阻所具有的电阻值，等于其前一温度的电阻乘以系数0.97（即100%-3%=97%=0.97）。例如，某1只MF11型负温度系数热敏电阻器在25℃的阻值为250Ω，那么在26℃时为250Ω30.97=242.5Ω。
4. 负温度系数热敏电阻的典型应用。
第一个应用实例是多点测温仪。如图1所示。R1~R5以及表头uA组成测量电桥。其中，R2、R3是电桥的平衡电阻，R1为起始电阻，R4为满刻度电阻。当XP未插入XS中时，表头满刻度，起着校正作用。电位器RP为电桥提供一个稳定的直流电源。R5与表头uA串联，起修正表头刻度和限制流经表头电流的作用。
Rt1~Rt6为MF11型负温度系数热敏电阻器，分别安装在六个待测温度的场所。S2为安装在监测室内的切换开关。当插头XP插入插座XS中后，XS中的Q与A自动分开，操作拨动开关S2便可测出各点的温度，通过表头uA显示读数。
第二个应用实例是温控吊扇。如图2所示。R1、Rt和RP构成测温电路。其中Rt为负温度系数热敏电阻器MF51。IC为时基集成电路NE555，它与R2、C2构成单稳态延时电路。继电器K为执行器件，其触点K直接控制吊扇电动机M电源的通断。C3与VD1~VD4以及T构成降压、整流滤波电路，向温控电路提供所需的直流电源。
当室温低于设定温度值时，Rt的阻值较大，IC的2脚电位高于1/3电源电压，其输出端IC的3脚为低电平，K处于释放状态，吊扇不工作；当室温高于设定温度时，Rt的阻值下降至某一数值，它与RP
的串联电路的电压降低到小于1/3电源电压，于是IC的2脚由高电平变为低电平，IC的3脚此时输出高电平，继电器K吸合，吊扇运转。当室温逐渐下降至设定温度以下时，电路将重复上述过程，从而使室内温度稳定于某一温度值。
在图2电路中，调节RP的阻值可改变控制温度。单稳态电路延时时间由R2、C2的取值决定，可按T=1.1R2C2估算，采用图中所示参数，T约为150S。单稳态的作用，是使室温降至设定温度后能延迟一段工作时间，避免吊扇启、停过于频繁。

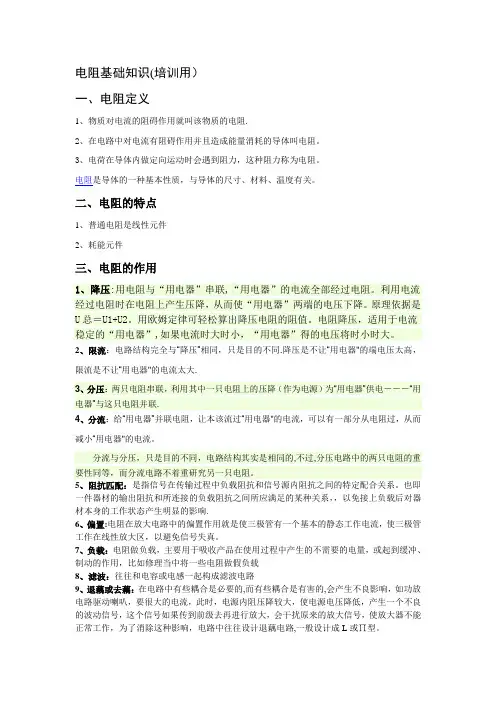

电阻基础
电阻常识
我们日常生活中的许多物品都有电阻，只是有的非常大，有的很小。这里我们说的电阻是电子器件中的电阻器，只是人们常把电阻器简称为电阻（以下简称为电阻）。电阻几乎是任何一个电子线路中不可缺少的一中器件，顾名思义，电阻的作用是阻碍电子的作用。在电路中主要的作用是：缓冲、负载、分压分流、保护等作用。
电阻的种类
碳膜电阻器
是目前电子、电器、资讯产品使用量最大，价格最便宜，品质稳定性信赖度高之碳膜固定电阻器。此电阻器系以高温真空中分离出有机化合物之碳，紧密附着於瓷棒表面之碳膜为电阻体，而加以适当之接头后切薄而成，并在其表面涂上环氧树脂密封保护之优点:制作简单，成本低
缺点:稳定性差，噪音大、误差大
金属氧化皮膜电阻器
随着电子设备之发展其构成之零件亦趋向小型化、轻型化及耐用化等趋势。电阻在高温下工作，要有长期之安定性、稳定性，电阻的皮膜单位面积就要负载较高之电力，以适其工作之要求，而金属氧化皮膜电阻器就是合适的电阻
优点:体积小、精度高、稳定性好、噪音小、电感量小
缺点:成本高
绕线电阻器、无感性绕线电阻器
将电阻线绕在无性耐热瓷体上，表面涂以耐热、耐湿、无腐蚀之不燃性涂料，保护而成。其特点如下：耐热性优、温度系数小、质轻、耐短时间过负载、低杂音、阻值经年变化小。无感性绕线电阻器(NKNP)有着绕线电阻器(KNP)基本特性，加上低电感量的优点
优点:功率大
缺点:有电感，体积大，不宜作阻值较大的电阻
水泥型绕线电阻器
将电阻线绕於无咸性耐热瓷件上或用氧化膜电阻等固定电阻器，外面加上耐热，耐湿及耐腐蚀之材料保护固定而成。水泥型电阻是把电阻体放入方形瓷器框内，用特殊不燃性耐热水泥充填密封而成。具有耐高功率、散热容易、稳定性高等特点
优点:功率大
缺点:有电感，体积大，不宜作阻值较大的电阻
电阻的作用
左边原理图中的R1 电阻主要作用是缓冲，防止输入电压（0～0.7V）过高把晶体三极管击穿烧毁。
R2 电阻主要作用是做负载使用。
R3 电阻主要作用是作保护使用，防止电源电压升高而烧毁电阻R2
电阻的标称及识别方法
电阻阻值的标称一般使用色环方法表示。其中又有3环和5环之分，3环电阻误差比5环电阻要大，一般用于普通电子产品上，而5环电阻一般都是金属氧化膜电阻，主要用于精密设备或仪器上。具体表示方法看有关资料。
电阻器的种类及其特性
电阻器的种类及其特性
问：我想了解现有电阻器各种类型之间的差别以及在具体应用中如何选择
合适的电阻器?
答：好，让我首先介绍一下实验室中常用的分立电阻器或轴向引线电阻器，
然后再对分立电阻器与薄膜或厚薄电阻网络从价格和性能方面进行比较。
轴向引线(Axial Lead)电阻器的类型：
轴向引线电阻器
最常用的类型有三种：合成碳膜电阻器或碳膜电阻器、金属膜电阻器和线绕电阻器。
2合成碳膜电阻器或碳膜电阻器(统称碳质电阻器)用于初始精度和随温度变化的稳定性认为不重要的普通电路。典型应用包括晶体管或场效应管偏置电路中集电极或发射极的负载电阻，充电电容器的放电电阻以及数字逻辑电路中的上拉电阻或下拉电阻。
碳质电阻器按照准对数序列规定一系列标准电阻值，阻值范围从1Ω到22MΩ，允许偏差从2%(碳膜电阻器)到5%，甚至高达20%(合成碳膜电阻器)。额定功率范围从1/8W到2W，其中功率为1/4W和1/2W，允许偏差为5%和10%的电阻器用得最多。
碳质电阻器的温度系数很差(典型值为 5，000ppm/°C )。所以当温度变化时要求阻值几乎不变的精密应用场合，不适合选用这种电阻器，但它们的价格很便宜，1000只碳质电阻器仅3美分(USD0 03)。
2金属膜电阻器适合用于要求高初始精度、低温度系数和低噪声的精密应用场合。金属膜电阻器通常用真空镀膜或阴极溅射工艺，将作为电阻材料的某种金属或合金(例如镍铬合金、氧化锡或氮化钽)淀积在绝缘基体(例如模制酚醛塑料)表面形成薄膜电阻体构成的电阻器。
金属膜电阻器典型应用包括电桥电路、RC振荡器和有源滤波器。金属膜电阻器的初始精度范围为0 1%~1 0%，温度系数范围为10~100ppm/°C。阻值范围为10 0Ω~301kΩ，阻值间隔为2%。
2线绕电阻器非常精密并且稳定(0 05%，＜10ppm/°C)，用于要求苛刻的应用场合，例如调谐网络和精密衰减电路。典型阻值范围为0 1Ω~1 2MΩ。
高频效应：与“理想”的电阻器不同，“实际”的电阻器像实际的电容器
一样也遭受寄生作用。实际上任何两端元件，根据工作频率都可看作一个电阻器、电容器、电感器或阻尼振荡电路，像电阻器的基体材料、长度与截面比这些因素决定电阻器附加的寄生电感和寄生电容，从而影响电阻器的高频等效直流阻抗的稳定性。
薄膜电阻器通常具有优良的高频响应。在100MHz左右，仍能保持其精度。碳质电阻器只能用于1MHz 左右。线绕电阻器的感抗最高，所以频率响应最差。即使是无电感的线绕电阻器(顺时针方向绕的线圈数等于逆时针方向绕的线圈数
，由于工艺仍然存在失配和剩余电感——译者注)，也具有很高的容抗，当工作频率达50kHz以上，几乎不稳定。
问：温度效应对电阻器影响如何?我是否总使用温度系数(TC)最低的电阻器?
答：没有必要，主要根据应用情况而定。
电阻值的匹配和温度系数(TC)的跟踪程度比绝对精度更重要。
问：什么是自热效应：
答：指由自身的热量造成电阻值的改变，因为当电阻器功耗增加时必然引起
电阻器自身温度的增加。大多数生产厂家的产品说明都给出“热阻”或“热降”这项技术指标，用摄氏度符每瓦(°C/W)单位表示(热阻定义为电阻器的有效温度与外部规定参考点的温度之差除以器件的稳态散耗功率所得的商)。对于1/4W 典型尺寸的电阻器，其热阻大约为125°C/W。
热电偶效应：线绕电阻器还存在其它问题。电阻器的绕线和电阻器的引线之间的连接点构成一种热电偶，普通的线绕电阻器由标准180合金 镍铬合金连接点产生的热电势为42μV/°C。
如果选用价格比较贵的电阻器，由铜 镍合金连接点产生的热电势为2 5μV/°C。用作标准电阻引线的180合金由77%铜和23%镍组成。这种热电偶效应在交流应用中并不重要，因为在相同温度下，电阻器两端的热电势可以相互抵消。但是如果由于电阻器的功耗或者由于电阻器的一端靠近热源致使电阻器的一端温度比另一端高，从而造成净热电势产生的直流误差电压进入电路。对于普通的线绕电阻器，温度只要差4°C，就会产生168μV的直流误差电压。对于满度10V 16位分辨率系统，这个数值大于1LSB。
在安装线绕电阻器时设法使两引线端温差最小可以克服上述问题。具体做法可以使电阻器的两条引线长度相等，使通过它们的热导性均衡，也可以使任何气流(不论是强制或自然对流)与电阻体相垂直(见图6)，或者注意使电阻器的引线两端相对印制电路板上的任一热源保持相等的等效热距离(即接受热流相等的距离)。
问：薄膜电阻网络与厚膜电阻网络之间有何差异?电阻器网络与分立电阻器相比有何优缺点?
答：除了几乎不用考虑实际情况的明显优点以外，电阻器网络，不论是作为独立的整体还是作为单片IC的一部分，经过激光修整后还具有精度高、温度系数匹配紧密和温度特性跟踪好等优点。分立电阻网络通常用于精密衰减器和增益
设置电路。薄膜电阻网络还可用于单片集成电路和混合电路仪表放大器，以及使用R 2R梯形网络的CMOS数模转换器和模数转换器。
厚膜电阻器是一种价格最低的电阻器，匹配程度中等(＜0 1%)，但温度系数(＞100ppm/°C)和跟踪性能(＞10ppm/°C)很差。厚膜电阻器是采用丝网印刷或电镀工艺将电阻性材料淀积在绝缘基体(例如玻璃或陶瓷)上形成的。薄膜电阻网络的价格适中，而且具有优良的匹配性能(0 01%)，以及优良的温度系数(＜100ppm/°C)和跟踪性能(＜10ppm/°C＝。这些性能都可用激光调整。薄膜电阻网络是采用汽相淀积法制造的
电子元件基础知识培训 一、电阻 1、电阻的外观、形状如下图示： 2、电阻在底板上用字母R （Ω）表示、图形如下表示： 从结构分有：固定电阻器和可变电阻器 3、电阻的分类： 从材料分有：碳膜电阻器、金属膜电阻器、线绕电阻器、热敏电阻等 从功率分有：1/16W 、1/8W 、1/4W(常用)、1/2W 、1W 、2W 、3W 等 4、电阻和单位及换算：1M Ω(兆欧姆)＝1000K Ω（千欧姆）＝1000'000Ω(欧姆) 一种用数字直接表示出来 5电阻阻值大小的标示 四道色环电阻 其中均有一 一种用颜色作代码间接表示 五道色环电阻 道色环为误 六道色环电阻 差值色环 四道色环电阻的识别方法如下图 五道色环电阻的识别方法如下图 常用四道色环电阻的误差值色环颜色 常用五道色环电阻的误差值色是 是金色或银色，即误差值色环为第四 棕色或红色，即第五道色环就是误 道色环，其反向的第一道色环为第一 差色环，第五道色环与其他色环相 道色环。 隔较疏，如上图，第五道色环的反 向第一道即为第一道色环。 四道色环电阻阻值的计算方法： 阻值＝第一、第二道色环颜色代表的数值×10 即上图电阻的阻值为：33×10＝33Ω（欧姆） 第三道色不订所代表的数值 0
五道色环电阻阻值的计算方法： 阻值＝第一、二、三道色环颜色所代表的数值×10 即上图电阻阻值为：440×10＝4.4Ω（欧姆） 7、电阻的方向性：在底板上插件时不用分方向。 二：电容 1、 电容的外观、形状如下图示： 2、 电容在底板上用字母C 表示，图形如下表示： 从结构上分有：固定电容和可调电容 3电容的分类 有极性电容：电解电容、钽电容 从构造上分有： 无极性电容：云母电容、纸质电容、瓷片电容 4、 电容的标称有容量和耐压之分 电容容量的单位及换算：1F ”(法拉)＝10 u F(微法)＝10 pF （皮法） 5、 电容容量标示如下图： 100uF ∕25V 47uF ∕25V 0.01 uF 0.01uF ∕1KV 0.022uF ∕50V 上图的瓷片电容标示是用103来表示的，其算法如下：10×10＝0.01 uF ＝10000 pF 另电容的耐压表示此电容只能在其标称的电压范围内使用，如超过使用电压范围则会损坏炸裂或失效。 6、 电容的方向性：在使用时有极性电容要分方向，无极性不用分方向。 三、晶体管 （一）晶体二极管 1、晶体二极管外形如下图： 第四道色不订所代表的数值 -2 6 12 3

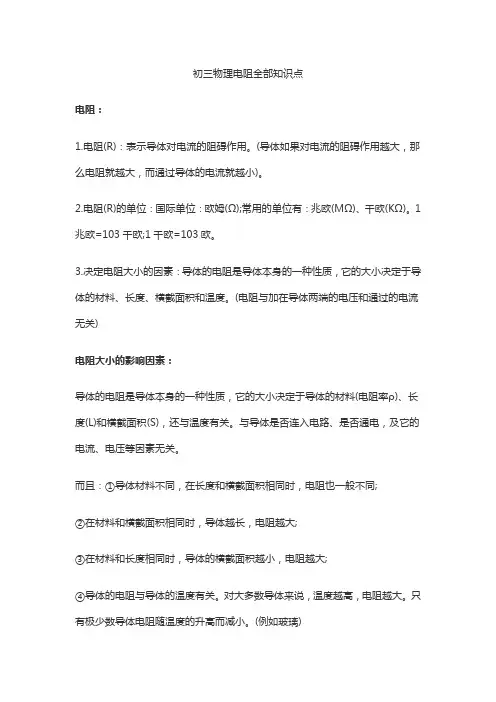

电阻基础知识 电阻” 导电体对电流的阻碍作用称着电阻，用符号R 表示，单位为欧姆、千欧、兆欧，分别用Ω、kΩ、MΩ 表示。 一、电阻的型号命名方法 国产电阻器的型号由四部分组成（不适用敏感电阻） 第一部分：主称，用字母表示，表示产品的名字。如R 表示电阻，W 表示电位器。 第二部分：材料，用字母表示，表示电阻体用什么材料组成，T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。 第三部分：分类，一般用数字表示，个别类型用字母表示，表示产品属于什么类型。1-普通、2-普通、3-超高频、4-高阻、5-高温、6- 精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。 第四部分：序号，用数字表示，表示同类产品中不同品种，以区分产品的外型尺寸和性能指标等。例如：R T 1 1 型普通碳膜电阻a1} 二、电阻器的分类 1、线绕电阻器：通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。 2、薄膜电阻器：碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。 3、实心电阻器：无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器：压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。 三、主要特性参数 1、标称阻值：电阻器上面所标示的阻值。 2、允许误差：标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差，它表示电阻器的精度。 允许误差与精度等级对应关系如下：±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级 3、额定功率：在正常的大气压力90-106.6KPa 及环境温度为－55℃～＋70℃的条件下，电阻器长期工作所允许耗散的最大功率。 线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500 非线绕电阻器额定功率系列为（W）：1/20、1/8、1/4、1/2、1、2、5、10、25、50、100 4、额定电压：由阻值和额定功率换算出的电压。 5、最高工作电压：允许的最续工作电压。在低气压工作时，最高工作电压较低。 6、温度系数：温度每变化1℃所引起的电阻值的相对变化。温度系数越小，电阻的稳定性越好。阻值随温度升高而增大的为正温度系数，反之为负温度系数。 7、老化系数：电阻器在额定功率长期负荷下，阻值相对变化的百分数，它是表示电阻器寿命长短的参数。 8、电压系数：在规定的电压围，电压每变化1 伏，电阻器的相对变化量。
