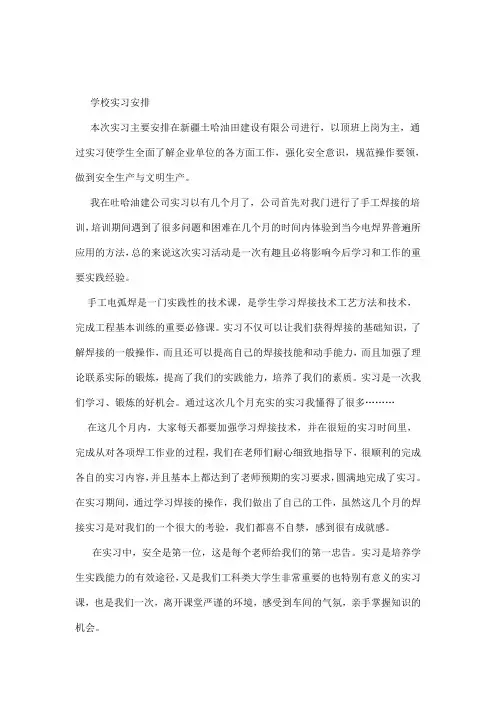

学校实习安排
本次实习主要安排在新疆土哈油田建设有限公司进行，以顶班上岗为主，通过实习使学生全面了解企业单位的各方面工作，强化安全意识，规范操作要领，做到安全生产与文明生产。
我在吐哈油建公司实习以有几个月了，公司首先对我门进行了手工焊接的培训，培训期间遇到了很多问题和困难在几个月的时间内体验到当今电焊界普遍所应用的方法，总的来说这次实习活动是一次有趣且必将影响今后学习和工作的重要实践经验。
手工电弧焊是一门实践性的技术课，是学生学习焊接技术工艺方法和技术，完成工程基本训练的重要必修课。实习不仅可以让我们获得焊接的基础知识，了解焊接的一般操作，而且还可以提高自己的焊接技能和动手能力，而且加强了理论联系实际的锻炼，提高了我们的实践能力，培养了我们的素质。实习是一次我们学习、锻炼的好机会。通过这次几个月充实的实习我懂得了很多………
在这几个月内，大家每天都要加强学习焊接技术，并在很短的实习时间里，完成从对各项焊工作业的过程，我们在老师们耐心细致地指导下，很顺利的完成各自的实习内容，并且基本上都达到了老师预期的实习要求，圆满地完成了实习。在实习期间，通过学习焊接的操作，我们做出了自己的工件，虽然这几个月的焊接实习是对我们的一个很大的考验，我们都喜不自禁，感到很有成就感。
在实习中，安全是第一位，这是每个老师给我们的第一忠告。实习是培养学生实践能力的有效途径，又是我们工科类大学生非常重要的也特别有意义的实习课，也是我们一次，离开课堂严谨的环境，感受到车间的气氛，亲手掌握知识的机会。
实习要求
（1）通过实习受到企业有关生产组织、企业管理、安全生产等方面的教育。
（2）结合实际加深理解课堂所学基础知识。
（3）熟悉几种典型零件的工艺过程和工艺规程的制订原则；了解焊接工艺过程中有关的设备、材料、工具、生产线布局；夹具的结构、使用及调整；认真阅读并消化产品图纸及工艺文件。
学生要在规定时间内完成实习计划要求。在教师的指导下，在生产实践中向工人师傅和技术人员请教，认真记实习笔记、写实习报告，总结实习收获。实习内容
（1）了解焊接结构下料车间的下料工艺规程，钢结构制造的下料方法，样杆、样板的制作材料、使用方法，在钢板上号料的方法，划线的工具和对划线的要求；
（2）了解钢板切割采用的方法，切割机的加工能力，氧-乙炔切割所用的设备和工具、自动化切割的设备，各种切割设备的加工能力、技术参数、操作技术、切割时所用的工艺参数，切割的质量和效率、设备的投资等信息。
（3）了解实习单位使用的焊接设备名称、种类、技术参数、焊接特点和使用状况，设备的管理、保养和维护。
（4）了解焊接工艺方法与设备的原理，压力容器生产中的筒体、封头，支座、人孔、组对及装配过程的焊接生产工艺规程，所采用的焊接设备、工装夹具、工艺措施。
（5）了解焊接产品的结构形式、对焊接产品结构图纸的识图和分析，对焊接符号的正确理解和使用。
（5）焊接结构使用的钢板材料和性能，母材的焊接性，分析使用的焊接方法、焊接工艺参数。
（6）一般焊接结构产品的焊接工艺文件的种类、制定的内容、制定的原则、实际执行情况，对焊接工艺进行分析。
（7）焊接过程中采用的焊接材料，包括焊条、焊剂、焊丝、保护气体，各种焊接材料在使用前和使用中的管理办法。
（8）焊接质量管理体系，焊接质量检验方法，焊接存在的缺陷种类，产生原因，对焊接质量的影响，提高焊接质量的措施。
（9）焊接过程中产生变形的原因、种类、对焊接结构使用造成的危害，测量焊接变形的方法、控制和矫正焊接变形的方法。
实习方法
（1）在实习单位，请工厂相关人员进行实习教育、安全教育、实习工厂概况介绍。
（2）请车间生产技术人员讲解焊接生产技术和产品制作工艺流程。
（3）实习学生深入到车间的各工序现场，了解焊接工艺方法与设备的结构、工作原理和使用方法，钢结构或压力容器生产工艺规程的主要内容和制定方法，掌握焊接实际应用技术，操作规程，作好实习记录。
（4）到相关生产厂参观。
（5）在校内撰写实习报告并进行实习总结。
2.注意事项
（1）作好安全装备、牢记生产中的安全知识和法规，保证实习的安全。
（2）为保证实习顺利进行，确保生产企业运行安全，学生必须遵守厂规厂纪，未经允许，不准触动任何现场设备；
（3）深入车间的各工序现场，了解产品的各部分生产过程和装配过程，了解生产中采用的工艺方法、设备、技术措施，作好实习记录。
（4）严格遵守上、下班制度，不得无故旷工、迟到、早退。有事必须事先请假，不得在实习规定住宿处之外住宿；
（5）进车间必须穿长袖衬衫和长裤，不能穿裙子、高跟鞋、凉鞋和拖鞋，长发必须扎好；
（6）实习期间，要听从实习指导教师和现场技术人员的指挥，不得任意行动，尊重企业技术人员和工人师傅，诚恳、虚心地向工人师傅和技术人员学习，提高学习效率。上班时不闲聊、不吸烟、不打瞌睡、不看小说；
（7）树立安全生产观，职业道德、集体主义思想观念，维护学校声誉，增进厂校关系，待人接物要文明礼貌；
（8）学生在实习期间，认真写好每一天的实习日记，根据实习内容，用文字、图表等简明地进行记录，作好资料积累工作，对工程参观、工作例会、听课、专题报告、现场教学、技术调查及实习中的收获与体会等也应及时写入实习日记中，为写实习报告积累素材。
实习成果要求
实习结束时，写出实习报告，要求内容充分，文体得当，字迹工整，图文并茂，按时完成。实习报告不少10000于字，内容包括实习工厂的概述，典型焊接产品的生产工艺，典型焊接工艺的应用，焊接质量的检验技术应用等。实习报告还应包括实习体会，实习中遇到的问题与建议。
对焊接的理解就是：焊接就是用热能或压力，或两者同时使用，并且用或不用填充材料，将两个工件连接在一起的方法。焊接的种类有钎焊、氧-乙炔焊、CO2保护焊、氩弧焊、手工电弧焊。在电焊实习中，我们了解了电焊的实质，
了解了气焊设备的组成及作用、工具的结构、气焊火焰的种类、调节方法和应用、焊丝与焊剂的作用，学会了选用焊条的种类和如何操作电焊机等。电弧光含有大量的紫外线和红外线以及强烈的可见光，对眼睛和皮肤有刺激作用，我们要防止弧光灼伤和烫伤我们的眼睛和皮肤。焊过的工件更不能用手摸，敲击焊渣时，要用力适当，注意方向，工作前要检查焊接机接地是否良好，检查焊钳电览是否良好，防止触电，焊钳不要放在工体上或工作台上，防止短路、烧坏焊机。
手工电弧焊是目前应用最广泛的一种电焊工艺,在石油化工行业施工中使用
普遍.它是利用电弧放电时产生的热量,熔化焊条及焊件,从而获得牢固接头的焊
接过程.然而,近些年来,涉及手工电弧焊引发的触电事故时有发生.因此,认真分析手工电弧焊引发的触电事故的原因并采取相应的安全防范措施,对防止事故的发生具有十分重要的意义
手工电弧焊单面焊双面成形的关键是打底层的焊接.打底层焊接有间断灭弧焊和连弧焊两种方法.本文主要探讨的是采用间断灭弧焊法焊接平位板状试件时,工艺参数及操作方法对单面焊双面成形的影响.
焊接作业安全技术，主要指焊接作业操作过程中所涉及的人身、设备和生产环境的安全国家标准（特种作业人员安全技术考核管理规则》（GB306－85）规定金属焊接（气割）作业人员为特种作业人员。
焊工要与各种易燃易爆气体、压力容器和电机电器接触，同时，在焊接与切割过程中，又会产生有毒气体、有害粉尘、弧光辐射、高频电磁场噪声和射线等。所有这些不安全因素，都有可能成为发生爆炸、火灾、触电、烫伤、高空坠落等事故以及爆工尘肺、中毒等职业病的发生原因，不仅危害作业人员的安全与健康，而且还会使企业财产遭受严重损失，影响生产的顺利进行。所以，必须强调焊接作业中的安全技术，防止不安全因素造成危害。下面是技术要求。
手工电弧焊安全技术基本要求
l.电焊机的外壳和工作台，必须有良好的接地。
2.电焊机空载电压应在60~90V之间。
3.电焊设备应使用带电保险的电源刀闸，并应装在密闭箱内。
4.焊机使用前必须仔细检查其一、二次导线绝缘是否完整，接线是否绝缘良好。
5.当焊接设备与电源网路接通后，人体不应接触带电部分。
6.在室内或露天现场施焊时，必须在周围设挡光屏，以防弧光伤害工作人员的眼睛。
7.焊工必须配备合适滤光板的面罩、干燥的帆布工作服、手套、橡胶绝缘和清渣防护白光眼镜等安全用具。
8.焊接绝缘软线不得少于5m，施焊时软线不得搭在身上,地线不得踩在脚下。
9.严禁在起吊部件的过程中，边吊边焊。
10.施焊完毕后应及时拉开电源刀闸。
焊接作业的个人防护措施：工作时，安全是第一位。
焊接作业的个人防护措施主要是对头、面、眼睛、耳、呼吸道、手、身躯等方面的人身防护。主要有防尘、防毒、防噪声、防高温辐射、防放射性、防机械外伤和脏污等等。焊接作业除穿戴一般防护用品(如工作服、手套、眼镜、口罩等)外，针对特殊作业场合，还可以佩戴空气呼吸器(用于密闭容器和不易解决通风的特殊作业场所的焊接作业)，防止烟尘危害。
对于剧毒场所紧急情况下的抢修焊接作业等，可佩戴隔绝式氧气呼吸器，防止急性职业中毒事故的发生。
为保护焊工眼睛不受弧光伤害，焊接时必须使用镶有特别防护镜片的面罩，并按照焊接电流的强度不同来选用不同型号的滤光镜片。同时，也要考虑焊工视力情况和焊接作业环境的亮度。
为防止焊工皮肤受电弧的伤害，焊工宜穿浅色或白色帆布工作服。同时，工作服袖口应扎紧，扣好领口，皮肤不外露。
对于焊接辅助工和焊接地点附近的其他工作人员受弧光伤害问题，工作时要注意相互配合，辅助工要戴颜色深浅适中的滤光镜。在多人作业或交叉作业场所从事电焊作业，要采取保护措施，设防护遮板，以防止电孤光刺伤焊工及其他作业人员的眼睛。
此外，接触钍钨棒后应以流动水和肥皂洗手，并注意经常清洗工作服及手套等。戴隔音耳罩或防音耳塞，防护噪声危害，这些都是有效的个人防护措施。下面是焊接的工艺技术
一、焊条电弧焊
（一）、焊接电弧
电弧是两带电导体之间持久而强烈的气体放电现象。
1．电弧的形成
（1）焊条与工件接触短路
短路时，电流密集的个别接触点被电阻热Q=I2Rt所加热，极小的气隙的电场强度很高。
结果：①少量电子逸出。②个别接触点被加热、熔化，甚至蒸发、汽化。
③出现很多低电离电位的金属蒸汽。
（2）提起焊条保持恰当距离
在热激发和强电场作用下，负极发射电子并作高速定向运动，撞击中性分
子和原子使之激发或电离。
结果：气隙间的气体迅速电离，在撞击、激发和正负带电粒子复合中，其能量转换，发出光和热。
2．电弧的构造与温度分布
电弧由三部分构成，即阴极区（一般为焊条端面的白亮斑点）、阳极区（工件上对应焊条端部的溶池中的薄亮区）和弧柱区（为两电极间空气隙）。
3、电弧稳定燃烧的条件
（1）应有符合焊接电弧电特性要求的电源
a）当电流过小时，气隙间气体电离不充分，电弧电阻大，要求较高的电弧电压，方能维持必需的电离程度。
b）随着电流增大，气体电离程度增加，导电能力增加，电弧电阻减小，电弧电压降低。但当降低到一定程度后，为了维持必要的电场强度，保证电子的发射与带电粒子的运动能量，电压须不随电流增大而变化。
（2）做好清理工作，选用合适药皮的焊条。
（3）防止偏吹。
（4）电极的极性
在焊接中，采用直流电焊机时，有正接和反接两种方法。而大量使用的是交流电弧焊设备，电极的极性频繁交变，不存在极性问题，
1）正接——焊件接电源正极，焊条接负极。一般焊接作业均采用正接法。
2）反接——焊件接电源负极，焊条接正极。一般焊接薄板时，为了防止烧穿，采用反接法进行焊接作业。
（二）、焊条电弧焊的焊接过程
1．焊接过程
2．焊条电弧焊加热特点
（1）加热温度高，而且使局部加热。焊缝附近金属受热极不均匀，可能造成工件变形、产生残余应力以及组织转变与性能变化的不均匀。
（2）加热速度快（1500度/秒），温度分布不均匀，可能出现在热处理中不应出现的组织和缺陷。
（3）热源是移动的，加热和冷却的区域不断变化。
（三）、电弧焊的冶金特点
（1）反应区温度高，使合金元素强烈蒸发和氧化烧损。
（2）金属熔池体积小，处于液态的时间很短，导致化学成分均匀，气体和杂质来不及浮出而易产生气孔和夹渣等缺陷。
（四）、焊条
1．焊条的组成手弧焊焊条由焊芯和药皮两部分组成。
（1）焊芯
①作为电弧焊的一个电极，与焊件之间导电形成电弧；
②在焊接过程中不断熔化，并过渡到移动的熔池中，与熔化的母材共同结晶形成焊缝；
（2）焊条药皮
①药皮的作用
a）对熔池造成有效的气渣联合保护；
b）使熔池内金属液脱氧、脱硫以及向熔池金属中渗合金，提高焊缝的力学性能；
c）起稳弧作用，以改善焊接的工艺性。
②药皮的组成
a）稳弧剂：主要使用易于电离的钾、钠、钙的化合物。
b）造渣剂：形成熔渣覆盖在熔池表面，不让大气侵入熔池，且起冶金作用。
c）造气剂：分解出CO和H2等气体包围在电弧和熔池周围，起到隔绝大气、保护熔滴和熔池的作用。
d）脱氧剂：主要应用锰铁、硅铁、钛铁、铝铁和石墨等，脱去熔池中的氧。
e）合金剂：主要应用锰铁、硅铁、铬铁、钼铁、钒铁和钨铁等铁合金。
f）粘结剂：常用钾、钠水玻璃。
（3）焊条药皮的种类
a）酸性焊条——药皮中含有多量酸性氧化物，如SiO2、TiO2、Fe2O3等。
b）碱性焊条——药皮中含有多量碱性氧化物，如CaO、FeO、MnO、Na2O、MgO等。
2．焊条的种类
焊条共分为十大类，即结构钢焊条、低温钢焊条、钼和铬钼耐热钢焊条、不锈钢焊条、堆焊焊条、铸铁焊条、镍及镍合金焊条、铜及铜合金焊条、铝及铝合金焊条和特殊用途焊条。
3．焊条的选用原则
（1）选择与母材化学成分相同或相近的焊条
（2）选择与母材等强度的焊条
（3）根据结构的使用条件选择焊条药皮的类型
（五）、焊接接头的金属组织和性能的变化
1．焊件上温度的变化与分布
焊缝区金属经受有偿稳状态开始被加热大较高的温度，然后在逐渐冷却到
电焊工基本操作技能 一、什么是焊接？ 通过加热或加压，或二者并用，并且用或不用填充材料，使焊件达到原子结合的一种加工工艺方法叫焊接。各种同类或不同类的金属、非金属（塑料、石墨、陶瓷、玻璃等）可以焊接，金属与非金属也可以焊接。而金属焊接在现代工业中具有重要的实际意义，因此狭义的讲，焊接通常就是指金属材料的焊接。 焊接技术起始于19世纪末、20世纪初。 二、手工电弧焊设备 （一）电流种类及其对电弧燃烧稳定性的影响 1、电流种类 生产用电流可分为直流电、单相交流电和三相交流 电三种。 手工电弧焊时，电焊机是电源，它的输出电流供电弧燃 烧。而电 弧本身又是作为电源的一个负载，因此电源的种类对电 弧的稳定 燃烧起着重大的影响。 用直流电源作焊接电源时，其输出的直流电源总是 从一极流 向另一极，电弧电压也维持恒定，所以电弧可以持续燃 烧，比较
稳定。当采用交流电源时，其电源电压是交变的，电流方向也不 断改变，电弧相应地不断地发生瞬时熄灭、然后重新引弧和再次 稳定燃烧的过程（每秒钟要经历100次这样的过程）。这个过程 是电弧自动重复进行的。因此，当采用交流弧焊电源时，其电弧 燃烧的稳定性不如采用直流弧焊的电源时好。但是，由于焊接技 术的发展，焊条药皮成分的不断改进和焊机性能的不断提高，交 流电源的电弧在一定条件下也能稳定的燃烧，得到满意的焊接质 量。此外，由于交流电源设备简单、成本低、维修容易、磁偏吹 影响小，所以交流弧焊电源仍得到广泛的应用。目前，在手弧焊 生产中，除了某些焊条有特定要求，必须采用直流电源外，皆可
用交流电源进行焊接。 （二）对弧焊电源的要求 电弧能否稳定燃烧，是保证获得优质焊接接头的主 要因素之 一。决定电弧稳定燃烧的诸因素中，首要的因素是弧焊电源。 为了使电弧稳定燃烧，对弧焊电源有以下基本要求。 1、适当的空载电压目前我国生产的直流弧焊机，其 空载电压 大多在40——90V之间，交流弧焊机的空载电压多在60——85V 之间。实践证明，交流弧焊机的空载电压低于65V时，常常会给 焊接过程造成困难。 空载电压可以从连接在焊机输出端的电压表中直接 读出。 2、陡降的外特性弧焊电源输出电压与输出电流之 间的关系 称为电源的外特性。弧焊时，要求电源在引弧时能供给电弧较高 的电压和较小的电流；当电弧稳定燃烧时，电流增大，而电压急
氩弧焊时产生的有害气体是，（臭氧和氮氧化物）。 （HF）气体会严重危害焊工健康。 弧焊变压器过热的主要原因是变压器过载，（绕组短路）。 接地导线应具有良好的导电性，其截面积不得小于（12）mm2 对焊工没有毒害的气体是（二氧化碳）。 焊工吸入大量金属烟尘，引起急性升高的现象称，（焊工金属热）。 在场内或人多的场所焊接应放置（遮光挡板），以免他人受弧光伤害。 手工电弧焊时要求焊接回路的电压降应不大于（4v）。 现场急救常用的人工呼吸法是（口对口）人工呼吸法。 高频振荡器会产生一定的（电磁辐射），对焊工的身体有不利影响。 焊接作业现场与易燃易爆物品的安全距离一般不小于（10）米。 焊接的辐射危害主要由可见的强光，不可见的紫外线，（红外线）等。 焊接时由焊接材料，母材及其冶金反应产生等的蒸发，氧化产生在空气中浮游的颗粒，称为（焊接烟尘）。 装配焊接时应（配合协调）。当焊工引燃电弧时，配合工要做好保护工作，避免受和光的照射。 采用交流电源焊接时，电弧的积极性周期性变化，即每秒钟电弧的（燃烧和熄灭）要重复100次。 一切灭火措施，都是为破坏产生（燃烧）的条件。 （紫外线）过度照射会使眼睛造成电光性眼炎。 常见焊接接头形式中，受力最好的是（对接接头）。 一判断题。 灭火时应同时采用防中毒，倒塌坠落伤人等措施。（√） 焊接作业中的放射性防护主要是防止含钨的气体进入体内。（×） 焊工如果长期受强紫外线照射会引起“水晶体内降”眼病，严重的可使人失明。（×） 焊条电弧焊的引弧方法是短路引弧。（√） 触电急救进行胸外心脏挤压，其频率一般应为每分钟60-80次。（√） 有害物质指有害于健康的气态和颗粒状的物质包括气体，烟雾灰尘的统称。（√） 作业场所附近与明火相抵触的工种，只要小心些，可以焊割。（×） 乙炔是有爆炸性的危险气体。（√） 单相触电时加在人身上的电压为220伏，双相触电时加在人身上的电压为380伏。（√） 电伤对人体的伤害其主要是电弧烧伤和熔化金属溅出烫伤。（√） 噪声对人体的危害程度与频率和人的听力有关。（×） 在线路设置有防触电安全装置条件下，安全电流可按30ｍA考虑。（√）有毒气体氟化氢主要产生于co2气体保护焊。（×） 氟化物对人体的主要危害表现呼吸道危害。（×） 置换焊补时，安全隔离的最好办法是在厂区或车间内划定一个安全作业区。（√） 触电的现场急救是整个触电就工作的关键。（√） 靠近高压电网和电器设备所发生的触电事故，称为（直接电击）。 焊机的保护接地和保护接零系统不牢，会导致（间接触电）事故。 焊接黑色金属时，金属烟尘中主要毒物是（锰）。 在较短时间内，能引起心室颤动的最小电流，称为（致命电流）。
手工电弧焊安全技术 一、手工电弧焊基本原理和安全特点手工电弧焊是利用焊条与工件间产生的电弧热将焊条和工件加热熔化而进行的焊接。这种焊接方法可在室内、野外、高空等各种场合下进行。它的设备简单，容易维护，焊钳小，使用灵活，广泛适应于各种黑色金属和有色金属的焊接。手工电弧焊的主回路如图1所示。图1手工电弧焊主回路示意图1―电焊机2―软电缆3―焊钳4―焊条5―电弧6―工件7―地线（一）焊接电弧的性质焊接电弧是在加有一定电压的电极和焊件之间产生的一种长时间而有力的气体放电现象。电焊条和焊件就是电极，产生电弧的操作称引弧。通常是采用接触引弧，即先将电焊条与工件接触，然后迅速分离1~3mm，电流通过接触点产生很大的电阻热，此时在高温和电场发射等的作用下，促使两极间的气体发生剧烈电离，而形成电弧。电弧引燃后，弧柱中充满高温电离气体，发出大量的热。其发热量与焊接电压和电流的乘积成正比，即电流越大，产生的热量越多。电弧的各部位产生的热量不同，因而各部位的温度也不同，弧柱中心温度最高可达6000℃以上，两电极的温度可达2100~2300℃。焊接就是利用这些热量加热和熔化金属。开始引弧时，为加强气体的电离作用，电极间必须有较高的电压，以便传递具有较大动能的电子，这个电压称为空载电压，直流电焊机一般为55~90V，交流电焊机60~80V。当气隙正常地受热被电离时，所需电压就可低一些。为使电弧保持连续而稳定，两极间的电压也要保持一定，一般为16~35V，这个电压称为
工作电压。（二）焊接设备手工电弧焊的设备包括电源及控制、调节机构。1．电源供给电弧焊的电源可以是直流的，也可以是交流的。为了引燃电弧和保持电弧稳定，保证正常地焊接，电源必须满足以下基本要求：（1）空载电压值应保证顺利地引燃电弧。（2）焊接电流应可调，以满足焊接不同材料、厚度的工件所需要电流的大小。（3）保证工作安全。2．常用的电焊电源（1）交流电焊机它也叫交流电焊变压器。它的优点是结构简单，成本低，效率高，维护方便，应用广泛。图2所示是目前使用最广泛的一种BX1-330型交流电焊机。它是一个结构特殊的降压变压器。它可将电网380V或220V的电压变为空载电压60~70V，工作电压30V，电流调节范围为50~450A。变压器的次级线圈分为图中2、3两部位，2绕在初级线圈的外部，起建立电压的作用，3绕在铁芯的另一侧，相当于电感线圈，焊接时靠它获得较高的空载电压和较低的工作电压。电流的调节分粗调和细调两档。粗调是改变次级绕组的匝数；细调是通过移动图中铁饼4，改变漏磁而实现。这类电焊机的缺点是：消耗材料较多，体积大而且重，焊接时活动铁芯有震动，同时，电流有波动。图2BX1-330型交流电焊机a）外形图b）线路图1―初级绕组2、3―次级绕组4―动铁芯5―静铁芯6―接线片（2）旋转式直流电弧机如图3所示，是常用的AX-320型旋转式直流电焊机。它是由一个三相电动机和一个结构特殊的直流发电机组成。由交流电路供电，使电动机拖动发电机电枢旋转发出直流电，供焊接使用。这种直流焊接发电机按其结构特点分为裂极式和差复极式及极间去磁式
焊工考试题 一、填空题没空0.5分，共30分） 1、手工电弧焊时向焊缝渗合金的方式主要是通过（焊芯）和（药皮）过渡。 2、焊接低合金结构钢时，在焊接接头纹有（冷裂纹）、（热裂纹）、再热裂纹，其 中尤以（冷裂纹）最为常见。 3、焊缝按断续情况不同可以分为（定位焊缝）、（连续焊缝）和（断续焊缝）。 4、当焊条直径相同时，由于不惜滚撒个焊条的电阻率比低碳钢（大），产生的电 阻热（大），所以长度比碳钢焊条（短）。 5、焊接过程中，焊接区内充满大量气体，他sam主要来自（焊接材料）、（空气） 焊丝和母材表面上的杂质和高温蒸发产生的气体。 6、焊接按结合形式不同可以分为（对接焊缝）、（角焊缝）和（塞焊缝）。 7、溶滴过渡是的飞溅会影响电弧燃烧的（稳定性），焊接不锈钢时还会降低母材 金属的（抗腐蚀性）。 8、熔化极电弧焊时，焊条（或焊丝）具有两个作用：一方面作为（电弧的一个 极）；另一方面（向溶池提供填充金属）。 9、熔化极电弧焊时，熔化焊条（或焊丝）的热量有（电阻热）、（电弧热）和（化 学热） 10、焊条长度不能制造过长的原因是焊条长度增加时，焊条末端的通电时间 （增加），电阻热（加大），药皮容易发红而变质。 11、减少焊接残余应力的措施不正确的是先焊（收缩较小焊缝） 12、奥氏体不锈钢中主要的合金元素是（铬）和（镍），他们在所起的作用分 别是保证钢的耐腐性和改善钢的（组织和性能）、有较好的工艺性能和力学性能。 13、根据焊接过程中金属索处地不同状态，焊接方法可分为（熔焊）（压焊） 和（钎焊）三类。 14、手工电焊电弧的引燃方法有（直击法）和（划擦法）两种。 15、短弧是指电弧长度小于（焊条直径）的电弧。 16、焊接时对塑性、韧性和抗裂性要求较高的焊缝，应选用（碱性）焊条。 17、同一种焊芯的焊条、其直径越大，则焊条越（长），这是因为直径越大， 电阻越（小），相应电阻热也越小，故可以（增加）焊条长度。 18、焊接电流主要影响焊缝的（溶深）。 19、电弧电压主要影响焊缝的（溶宽）。 20、焊工用护目玻璃的号越大，则色泽越（深）。 21、预防和减少焊接缺陷的可能性的检验时（焊前检验）。 22、硫和磷都是有害杂质，它能使焊缝金属的（力学性嫩）降低。 23、手工电弧焊时，电弧产生的热量仅有一部分用来熔化（焊条），大部分热 量用来熔化（母材）、（药皮），另外还有相当部分的热量消耗在（辐射）、飞溅和母材传热上。 24、不锈钢中最危险的一种破坏形式是（晶间腐蚀） 25、（焊接工艺参数）是指焊接时为保证焊接质量，而选定的诸物理量地总 称。 26、为了减少焊接变形，应选择（X型坡口）. 27、在装配图中，（零件所有尺寸）是不需要标注的。
手工电弧焊焊仰焊操作手法 注意焊接电流，多试几次选择合适自己的焊接电流，打底焊时试用下直流正接，填充、盖面时采用直流反接，3.2焊条打底焊时，焊接电流100~110，背面成型会好一点。横焊背有下坠，适当减小焊接电流，点焊时焊条停顿时间短一点。不同的焊机焊接同一种焊条或焊丝，焊接电流、电压可能就会有所变化。试试看吧，多练习就行。打底焊时采用直流正接只适合用在仰焊上，直流正接时电弧吹力比较大，焊缝背面不容易产生未焊透或夹渣。当然直流反接时焊接电流大一点也可以达到目的，但不好掌握，背面成型我个人感觉不如采用直流正接法。 1.打底层的焊接: 灭弧焊打底操作:首先在试件始焊端定位焊缝处引燃电弧，保持焊条角度沿焊接方向90°-100°。稍作停顿待形成熔池后迅速压低电弧做小锯齿摆动向前运条，摆动到坡口根部时焊条向上顶一下，至少使电弧的3/4在坡口背面燃烧，当听到“噗”的声音说明电弧已击穿试件背面，观察已形成熔孔，熔孔大小约为焊条直径的1.5倍，由于此时试件温度较低，容易产生偏吹，造成一侧熔孔打开，而另一侧出现未熔，应迅速将焊条拉向未熔的一侧或改变焊条的角度继续熔化。待熔孔正常后，迅速将焊条向前方斜下快速运动，达到灭弧的目的。熔池温度逐渐降低，当熔池颜色稍微变为暗红色时，再将焊条打在原熔池的1/2部位上，上顶电弧，打开熔孔，重复以上动作，有节奏的向前进行灭弧焊接。操作过程中要注意控制熔孔大小和熔池形状尽量相同，如果发现溶孔过大或熔池铁水有下淌倾向，说明熔池温度过高，如果处理不及时将会使正面焊缝出现焊瘤、背面焊缝严重凹陷，使焊接无法进行，这时应迅速灭弧，灭弧后待温度稍微降低(在熔池颜色变暗红之前)，马上引弧焊接，起弧部位应在熔池两侧，即作两点击穿法操作，与原熔孔边缘一经熔合，立即灭弧，待熔池温度和熔孔大小正常后，再采用一点击穿法进行施焊。连弧焊打底操作在试件的定位焊缝前端引弧，焊条沿焊接方向夹角成90-100度，电弧稍作停顿，预热约1-2s，待定位焊缝形成熔池，迅速压低电弧做小锯齿摆动，此时注意运条速度和两边的停留时间，焊层要薄，焊到接头处，焊接速度稍微放缓，焊条上顶，同时稍作摆动，此时焊条端部到达坡口底边，几乎整个电弧在板内燃烧，当电弧穿过试件背面，形成熔孔后作横向锯齿形连弧运条，前进步伐要合适，步伐太大会造成未熔，步伐太小则会造成焊肉堆积直至出现焊瘤。此时使近3/4电弧在焊缝背面燃烧，运条幅度要小，速度要快，电弧要短，两边要有足够的停留时间，以保证熔合良好并承托焊道中心高温的熔池金属。同时要注意焊条送进深度，控制住熔孔的大小、熔池的体积和温度，焊层要薄，并借助电弧吹力作用尽量向坡口根部、背面输送熔滴。一根焊条结束后，在坡口一侧向后带弧10mm后停弧，用角向磨光机或用弧形錾子打磨接头成缓坡状，以便于接头。接头与起焊的操作要领基本相同，为了保证充分的预热和防止粘条，可在离接头20mm处引弧沿焊道中心直线运条10mm左右，使之形成一条与母材两边均不相熔的独立小焊道，焊到接头弧坑处再作横向摆动，但在整条打底焊道完成后，必须将先焊的近10mm的小焊道清除，打底焊道结束后，清根，为填充层的焊接做好准备。填充层的焊接焊条角度参照打底焊接时的焊条角度(盖面层的焊接亦采用相同的角度)。第一层填充电流可以适当增大，有利于消除焊趾处难以清除的熔渣。运条采用矩齿形或反月牙形运条方式，控制好焊条角度，短弧焊接，在焊缝两边要有足够的停留时间，以保证两侧融合良好，焊道平整。第二层填充焊缝更要控制好熔池形状，保证焊缝平整，使其高度距试件母材表面1mm左右，尽量延长电弧在两边的停留时间使填充焊道中心稍凹，对于盖面层的焊接起着至关重要的作用。填充过程中应注意避免熔化坡口边缘，以保证盖面焊缝宽度一致，平直美观。接头时，在弧坑前方10-15mm处引弧，短弧拖向弧坑，沿弧坑的弧度运条，待形成熔池，两边充分熔合后，正常焊接。采用碱性焊条手弧焊进行仰位板件的单面焊双面成形时，为了得到优良的焊接接头，应做到:一、正确选择焊接工艺参数;二、注意观察、控制好熔孔大小、熔池温度和熔池形状;三、适时调整焊条角度、电弧长度;四、掌握好运条步伐、摆动幅度和在坡口两边的停留时间;五、眼到手到、不慌不乱。使用碱性焊条手
电焊工培训考试资料 一填充题； 1、焊接接头的基本形式可分对接接头、角接接头、T型接头、搭接接头。 2、焊接时常见的焊缝内部缺陷有气孔、加渣、裂纹、未溶合、未焊透等。 3、焊接电缆的常用长度不超过20米。 4、厚度较大的焊接件应选用直径较大的焊条。 5、焊条直径的选择应考虑焊件厚度、接头类型、焊接位置、焊接层数。 7、一般电弧焊接过程包括引燃电弧、正常焊接、熄弧收尾。 8、有限空间场所焊接作业的主要危险是缺氧窒息、有毒有害气体、易爆易燃、易于触电。 9、自动埋弧焊的主要焊接工艺参数为焊接电流、电弧电压、焊接速度。 10、. 预热能降低焊件焊后的冷却速度。 二判断题 1 焊剂使用前必须进行烘干。( ∨ ) 2 E4303是典型的碱性焊条。( ╳ ) 3 搭接接头的强度没有对接接头高。( ∨ ) 4 钝边的作用是防止接头根部焊穿。( ∨ ) 5 焊接电压增加时，焊缝厚度和余高将略有减小。( ∨ ) 6 气体保护焊很易于实现全位置焊接。( ∨ ) 7 焊接长焊缝时，连续焊变形最大。( ∨ ) 8 常采用的断续角焊缝应该是交错的。( ∨ ) 9 在同样厚度和焊接条件下，X型坡口的变形比V型大。( ╳ ) 10 焊机空载电压一般不超过100V，否则将对焊工产生危险。( ∨ ) 三选择题 1. ( D )是焊接过程中污染环境的化学有害因素。 A、热辐射 B、噪声 C、焊接弧光 D、焊接烟尘 2. 在可能触电的焊接场所工作时，焊工所用的防护手套应经耐电压( D )试验，合格后方能使用。 A、220V B、380V C、1000V D、3000V 3. 焊工防护鞋的橡胶鞋底，经耐电压( D )耐压试验，合格(不击穿)后方能使用。 A、220V B、380V C、3000V D、5000V 4. 作业面积应不小于( A )平方米，才能满足焊工安全作业要求。 A、4 B、5 C、6 D、7 5. 焊前应将( A )范围内的各类可燃易爆物品清理干净。 A、10m B、12m C、15m D、20m 6. 电焊钳的( C )是应该检查的。 A、导磁性 B、热膨胀性 C、夹持焊条的牢固性 D、塑性 7. 焊接照明行灯的电压应低于( A )伏。 A、36 B、48 C、220 D、380 8. 补焊机床床面，焊后需加工，应选用( B )冷焊铸铁焊条。 A、Z208 B、Z308 C、Z248 D、Z116 9. 气焊铸铁时用的熔剂是( A )。 A、CJ201 B、HJ431 C、HJ250 D、CJ401 10. 气焊有色金属时，( C )不是熔剂所起的作用。 A、改善液体的流动性 B、清除焊件表面的氧化物
手工电弧焊焊接工艺 本工艺适用于低碳钢和低合金高强度各种大型钢结构工程制造重要结构的焊接。 一、焊前准备 1.根据施焊结构钢材的强度等级，各种接头形式选择相等强度等级牌号和合适焊条直径。 2.当施工环境温度低于0℃，或钢材的碳当量大于0.41％及结构刚性过大，构件较厚时应采用焊前预热措施，预热温度为80℃～100℃，预热范围为板厚的5倍，但不小于100mm。 3.工件厚度大于6 mm对接焊时，为确保焊透强度，在板材的对接边沿开切V形或X形坡口，坡口角度α为60°，钝边p=0~1 mm ,装配间隙b＝0~1 mm，如图1。当板厚差≥4 mm时，应对较厚板材的对接边缘进行削斜处理，如图2。
4.焊条烘焙：酸性药皮类型焊条焊前烘焙150℃×2保温2小时；碱性药皮类焊条焊前必须进行300～350℃×2烘焙，并保温2小时才能使用。 5.焊前接头清洁要求，在坡口或焊接处两侧30 mm范围内影响焊缝质量的毛刺、油污、水、铁锈等脏物及氧化皮，必须清除干净。 6.在板缝两端如余量小于50 mm时，焊前两端应加引弧、熄弧板，其规格不小于50×50 mm。 二、焊接材料的选用 1.首先考虑母材强度等级与焊条等级相匹配和不同药皮类型焊条的使用特性。 2.考虑物件的工作条件，凡承受动载荷、高应力或形状复
杂，刚性较大，应选用抗裂性能和冲击韧性号的低氢型焊条。 3.在满足使用性能和操作性能的前提下，应适当选用规格大效率高的铁粉焊条，以提高焊接生产效率。 三、焊接规范 1.应根据板厚选择焊条直径，确定焊接电流，如表。 该电流为平焊位置焊接，立、横、仰焊时焊接电流应降低10～15％；>16 mm板厚焊接底层选φ3.2 mm焊条，角焊焊接电流应比对接焊焊接电流稍大。 2.为使对接焊缝焊透，其底层焊接应选用比其他层焊接的焊条直径较小。 3.厚件焊接，应严格控制层间温度，各层焊缝不宜过宽，应考虑多道多层焊接。 4.对接焊缝正面焊接厚，反面使用碳气刨扣槽，并进行封底焊接。 四、焊接程序 1.焊接板缝：有纵横交叉的焊缝，应先焊端接缝后焊边接
学校实习安排 本次实习主要安排在新疆土哈油田建设有限公司进行，以顶班上岗为主，通过实习使学生全面了解企业单位的各方面工作，强化安全意识，规范操作要领，做到安全生产与文明生产。 我在吐哈油建公司实习以有几个月了，公司首先对我门进行了手工焊接的培训，培训期间遇到了很多问题和困难在几个月的时间内体验到当今电焊界普遍所应用的方法，总的来说这次实习活动是一次有趣且必将影响今后学习和工作的重要实践经验。 手工电弧焊是一门实践性的技术课，是学生学习焊接技术工艺方法和技术，完成工程基本训练的重要必修课。实习不仅可以让我们获得焊接的基础知识，了解焊接的一般操作，而且还可以提高自己的焊接技能和动手能力，而且加强了理论联系实际的锻炼，提高了我们的实践能力，培养了我们的素质。实习是一次我们学习、锻炼的好机会。通过这次几个月充实的实习我懂得了很多……… 在这几个月内，大家每天都要加强学习焊接技术，并在很短的实习时间里，完成从对各项焊工作业的过程，我们在老师们耐心细致地指导下，很顺利的完成各自的实习内容，并且基本上都达到了老师预期的实习要求，圆满地完成了实习。在实习期间，通过学习焊接的操作，我们做出了自己的工件，虽然这几个月的焊接实习是对我们的一个很大的考验，我们都喜不自禁，感到很有成就感。 在实习中，安全是第一位，这是每个老师给我们的第一忠告。实习是培养学生实践能力的有效途径，又是我们工科类大学生非常重要的也特别有意义的实习课，也是我们一次，离开课堂严谨的环境，感受到车间的气氛，亲手掌握知识的机会。
实习要求 （1）通过实习受到企业有关生产组织、企业管理、安全生产等方面的教育。 （2）结合实际加深理解课堂所学基础知识。 （3）熟悉几种典型零件的工艺过程和工艺规程的制订原则；了解焊接工艺过程中有关的设备、材料、工具、生产线布局；夹具的结构、使用及调整；认真阅读并消化产品图纸及工艺文件。 学生要在规定时间内完成实习计划要求。在教师的指导下，在生产实践中向工人师傅和技术人员请教，认真记实习笔记、写实习报告，总结实习收获。实习内容 （1）了解焊接结构下料车间的下料工艺规程，钢结构制造的下料方法，样杆、样板的制作材料、使用方法，在钢板上号料的方法，划线的工具和对划线的要求； （2）了解钢板切割采用的方法，切割机的加工能力，氧-乙炔切割所用的设备和工具、自动化切割的设备，各种切割设备的加工能力、技术参数、操作技术、切割时所用的工艺参数，切割的质量和效率、设备的投资等信息。 （3）了解实习单位使用的焊接设备名称、种类、技术参数、焊接特点和使用状况，设备的管理、保养和维护。 （4）了解焊接工艺方法与设备的原理，压力容器生产中的筒体、封头，支座、人孔、组对及装配过程的焊接生产工艺规程，所采用的焊接设备、工装夹具、工艺措施。 （5）了解焊接产品的结构形式、对焊接产品结构图纸的识图和分析，对焊接符号的正确理解和使用。
电焊工操作规程试题 一、是非题 1、对接时钢板厚度在6mm以下者一般可不开坡口。V 2、焊条按熔渣性质可分为酸性焊条和碱性焊条。V 3、乙炔瓶在使用时只能直立，不能卧放。V 4、因为氧气减压器和乙炔减压器作用方法基本相同，因此，可以相互换用。X 5、手工电弧焊，由于平焊时熔焊深较大，所以横、立、仰焊位置焊接时，焊接电流应比平焊 位置大10-20% X 6、焊条烘干的目的是防止产生气孔而不是防止产生裂纹。X 7、焊接接头的形式有对接、搭接、角接和T形接四种。V 8、焊接电流过小，焊速过快时，可能导致未熔合，未焊透和夹渣等缺陷。V 9、乙炔瓶应该直立使用，若卧放时应将减压器处于最高位置。X 10、气割结束时，应先关闭乙炔，抬起割炬，再关闭切割氧，最后关闭预热氧。X 11、BX1-330型焊机是一种直流焊机。X 12、电焊条的规格是用焊芯直径来表示的。V 13、碱性焊条在使用前都必须烘干。V 14、同一系列的酸碱性焊条中是药皮成分不同，焊芯都是一样的。V 15、碱性焊条烘烤要求为150-200℃，1-2小时。X 16、焊条上不得沾染油脂，以免产生气孔。V 17、焊件上开坡口的目的是为了保证焊件厚度方向上能全部焊透。V 18、焊接电流的选择主要决定于焊件的厚度。X 19、焊接工作过程中，若电焊钳温度过高，可用水冷却后再继续使用。X 20、对带有压力的设备和管道禁止进行焊接。V 二、选择题： 1.手工电弧焊通常根据( C )决定焊接电源种类。 A.焊件厚度 B.焊件的成份 C.焊条类型 D.焊件结构 2.( A )是手弧焊最重要的工艺参数，也是焊工在操作过程中唯一需要调节的参数。 A.焊接电流 B.电弧电压 C.焊条类型 D.焊条直径 3.手工电弧焊，当板厚( C )时，必须开单V形坡口或双V形坡口焊接。 A.≤6mm B.＜12mm C.＞6mm
手工电弧焊的安全技术(标准 版) Security technology is an industry that uses security technology to provide security services to society. Systematic design, service and management. ( 安全管理 ) 单位：______________________ 姓名：______________________ 日期：______________________ 编号：AQ-SN-0801
手工电弧焊的安全技术(标准版) 由于手工电弧焊(俗称电焊)具有使用简单，操作灵活，适用性强，成本低等优点，使得手工电弧焊技术广泛应用于各工业领域。 手工电弧焊是用电弧产生的热对金属进行热加工的一种工艺方法。在手工电弧焊接过程中，所使用的电焊机、电焊钳、导线以及工件均是带电体。电焊机的空载电压一般在60～90V左右，高于安全电压。若电焊设备有故障，电焊工违反安全操作规程或穿戴的防护用品有缺陷，都有可能发生触电事故。特别是在狭小的容器内进行焊接操作时，四周都是金属导电体，触电的危险性更大。 手工电弧焊操作简便、灵活，适用范围十分广泛。因此，有些作业现场可能会存在易燃易爆物品或其他不安全因素。另外，在焊接过程中，焊条、焊件及其周围的空气在焊接电弧高温和强烈弧光的作用下，会产生大量影响人体健康的有害烟尘和臭氧、氮氧化物
等有毒气体。而且，强烈的弧光辐射还会损伤人的眼睛和皮肤。 由于上述一些不安全、不卫生因素的存在，使得在手工电弧焊焊接作业的过程中，有可能发生触电、火灾、爆炸、中毒、灼烫和高处坠落等事故。 电焊工触电身亡教训深刻 事故经过：北京市门头沟某机修厂有位焊工李某，因焊接工作地点距离插座较远，便将长电源线从机修组的插座经地面拉到现场，并通过铁门，也未采取任何防止铁门夹线措施。当其关门时，铁门挤破电源线的绝缘皮而带电，致使李某遭电击当场身亡。 事故原因：焊机的电源线太长并且拖在地面上，违反安全规定，当电缆的橡胶绝缘套被铁门挤破时，造成铁门带电，焊工李某关门时触电导致电击死亡。 正确的操作方法和安全措施：由于电焊机的电源电压较高(220／380V)，因此其长度越短越好。必须严格遵守安全规程的规定，电焊机电源线不得超过2～3m ，严禁将电焊机电源线拖于地面。确需延长时，必须离地面2．5m
手工电弧焊 实 训 指 导 书
焊条电弧焊安全操作规程 1、一般情况下的安全操作规程 （1）做好个人防护。焊工操作时必须按劳动保护规定穿戴防护工作服、绝缘鞋和防护手套，并保持干燥和清洁。焊接时必须使用电弧焊专用面罩，保护眼睛和脸部，同时注意避免弧光伤害他人。 （2）焊接工作前，应先检查设备和工具是否安全可靠。不允许未进行安全检查就开始操作。 （3）焊工在更换焊条时一定要戴电焊手套，不得赤手操作。在带电情况下，不要将焊钳夹在腋下而去搬动焊件或将电缆线绕挂在脖颈上。 （4）在特殊情况下（如夏天身上大量出汗，衣服潮湿时），切勿依靠在带电的工作台、焊件上或接触焊钳等，以防发生事故。在潮湿地点焊接作业；地面上应铺上橡胶板或其他绝缘材料。 （5）焊工推拉闸刀时，要侧身向着电闸，防止电弧火花烧伤面部。 （6）下列操作应在切断电源开关后才能进行：改变焊机接头；更换焊件需要改接二次线路；移动工作地点；检修焊机故障和更换熔断丝。 （7）焊机安装、修理和检查应由电工进行，焊工不得擅自拆修。 （8）焊接前，应将作业现场10m以内的易燃易爆物品清除或妥善处理，以防止发生火灾或爆炸事故。 （9）使用行灯照明时，其电压不应超过36V。 （10）清渣时要注意焊渣飞出方向，防止焊渣烫伤眼睛和脸部；焊件焊后要用火钳夹持，不准直接用手拿，并应放在边缘固定地方；电弧焊工作场所的通风要良好。 （11）焊条、工具要放在固定地点；焊完的焊条头不能超过40mm，并且不准乱扔，应丢在固定的角落，防止火灾和踩踏。 （12）工作完毕离开作业现场时须切断电源，清理好现场，特别是焊把线、搭铁线，应盘放整齐，防止留下事故隐患。 2、设备的安全检查 （1）设备安全检查的必要性 焊接工作前，应先检查焊机和工具是否安全可靠，这是防止触电事故及其他设备事故的非常重要的环节。 （2）焊条电弧焊施焊前对设备检查的项目。 1）检查电源的一次、二次绕组绝缘与接地情况。应检查绝缘的可靠性、接线的正确性、电网电压与电源的铭牌吻合。 2）检查电源接地可靠性。 3）检查噪声和振动情况。 4）检查焊接电流调节装置的可靠性。 5）检查是否有绝缘绕损。 6）检查是否短路，焊钳是否放在被焊工件上。
第二章基础知识试题 一、判断题 1．焊缝余高越大，则焊缝的强度越高。（×） 2．焊接接头中最危险的焊接缺陷是气孔。（×） 3．冷裂纹都具有延时性质，所以又称为延时裂纹。（√） 4．促使形成热裂纹的三个主要元素是硫，磷，碳。（√） 5．焊条烘干的目的是为了防止产生气孔而不是防止产生裂纹。（×） 6．低碳钢的焊接缺陷主要是气孔而不是裂纹。（√） 7．再热裂纹产生在焊接热影响区的过热晶粒组织中，而热影响区的细晶区和母材都不会产生再热裂纹。（√） 8．水压试验可以用来检验压力容器的致密性和强度。（√） 9．壁厚大于46毫米的压力容器焊缝，常用的探伤方法是磁粉探伤。（×）10．测定热影响区的最高硬度值，可做为该钢材焊接性的一个参考指标。（√）11．断口检查对未熔合，未焊透等缺陷不敏感。（×） 12．焊接接头的拉伸试验是属于非破坏性检验。（×） 13．对患有心脏病、肺病和神经系统疾病的人，允许他们从事焊接工作。（×）14．所有用电来进行焊接的工人，都有触电的危险。（√） 15．可以用车间内的金属结构、管道和行车轨道等搭连起来，作为焊机的二次导线使用。（×） 16．焊机允许在两端短路的情况下进行启动。（×） 17．焊工在拉、合电闸时，最好双手进行。（×） 18．手弧焊工出汗可在潮湿地点进行焊接作业而发生触电的主要原因是弧焊机的空载电压太高。（√） 19．焊接过程中，在电弧不熄灭的情况下，允许焊工调节焊接电流。（×）20．在容器内焊接时，外面必须设人监护，或两人轮换工作。（√） 21．在容器内焊接时，应有良好的通风措施，照明电压应采用12V。（√）22．严禁用氧气代替压缩空气在容器内进行吹风。（√） 23．高空作业时，不准使用高频引弧器。（√） 24．雨天、雪天、雾天或刮六级以上大风时，禁止高空作业。（√） 25．焊工职业病是由于职业环境、条件所造成，但并不是每个焊工都必定染上，关键是要注意预防、注意安全卫生，注意早期诊断治疗。（√）
手工电弧焊接安全操作规 程示范文本 In The Actual Work Production Management, In Order To Ensure The Smooth Progress Of The Process, And Consider The Relationship Between Each Link, The Specific Requirements Of Each Link To Achieve Risk Control And Planning 某某管理中心 XX年XX月
手工电弧焊接安全操作规程示范文本使用指引：此操作规程资料应用在实际工作生产管理中为了保障过程顺利推进，同时考虑各个环节之间的关系，每个环节实现的具体要求而进行的风险控制与规划，并将危害降低到最小，文档经过下载可进行自定义修改，请根据实际需求进行调整与使用。 一、焊接切割人员的安全要求： 1、从事焊接切割的工作人员必须具有健康的体魄，有 县级以上医院出据的健康体检证明。 2、从事焊接和切割的工作人员，必须经过专门的培 训，并已掌握正确的操作方法和懂得处理一般异常现象。 掌握一般电气知识，遵守焊工一般安全规程；还应熟悉灭 火技术、触电急救及人工呼吸方法。 3、工作前应检查焊机电源线、引出线及各接线点是否 良好，若线路横越车行道时应架空或加保护盖；焊机二次 线路及外壳必须有良好接地；电焊钳把绝缘必须良好。焊 接回路线接头不宜超过三个。 4、下雨天不准露天下电焊，在潮湿地带工作时，应站
在铺有绝缘物品的地方并穿好绝缘鞋。 5、移动式电焊机从电力网上接线或拆线，以及接地、更换熔丝等工作，均应由电工进行。 6、推闸刀开关时身体要偏斜些，要一次推足，然后开启电焊机；停机时，要先关电焊机，才能拉断电源闸刀开关。 7、移动电焊机位置，须先停机断电，焊接中突然停电，应立即关好电焊机。注意焊机电缆接头移动后应进行检查，保证牢固可靠。 8、在人多的地方焊接时，应安设遮栏挡住弧光。无遮栏时应提醒周围人员不要直视弧光。 9、换焊条时应戴好手套，身体不要靠在铁板或其它导电物件上。敲渣子时应戴上防护眼镜。 10、焊接有色金属器件时，应加强通风排毒，必要时使用过滤式防毒面具。
手工电弧焊的焊接方法 一、焊接：就是用热能或压力，或两者同时使用，并且用或不用填充材料，将两个工件连接在一起的方法。 二、分类：、横焊、立焊、仰焊。 三、安.全操作 1、防触电：工作前要检查接地是否良好；检查焊钳电缆是否良好。 特别注意：后面380V 2、防灼伤和烫.伤：电含有大量的紫外线和红外线以及强烈的，对眼睛和皮肤有刺激作用，焊过的工件不要用摸，敲击焊渣时，要用力适当，注意方向。 3、皮手套、胶底鞋 4、设备安.全、交流的、焊钳不要放在欧工体上或上，以免短路、烧坏。工作中，如发现高、或焦臭味、立即停止工作，关掉电源，然后报告老师。 5、眼睛灼烧的自我防.治：点滴、冷湿毛巾敷眼。 四、工艺 1、电流的选择：Ф2.5mm 推荐值70-90A 公式：I(A)=K*D(mm) 经验系数K:d(mm) 1—2 3—4 5—6 K 25—30 30—40 40—60 2、引弧接触法摩擦法轻轻接触,迅速提起2—4mm 3、运条把握好的角度基本上垂直于工件,而向前的方向倾斜5度—15度前进速度:缓慢速度均匀直线送条速度(保持电弧的长度) 4、横向摆动(加宽) 折线圆周式 5、开头稍作停顿 6、结尾断弧形降温再引弧 五、注意事项： 1、焊前检查接地是否良好，焊钳和电缆的绝缘必/须良好。 2、焊接时应站在木上，不许赤脚操作。不准赤手接触导电部分，防止触电。 3、为防止有害的紫外线与红外线的伤害须戴上手套与面罩，防止伤害和烫.伤。 4、击渣时要注意敲击方向以防焊渣飞出伤人。 5、工件焊后不准直接用手拿，用铁钳夹持。
6、、瓶和不得撞击和烘烤暴晒。 7、嘴不许有油脂或其他，板手不得有油污。 8、周围不许有火星，与要隔一定距离放置。 9、实习完后要清理好场地及设备工具。 六、、设备安.全： 1、线路的接线点必/须紧密接触，防止因松动、接触不良而发热。 2、焊钳任何时候不得放在上，以免短路烧坏焊机。 3、发现焊机或线路热烫时，应立即停止工作。 4、操作完毕或检查焊机及电路系统时必/须拉闸，关闭电源。
手工电弧焊技能实训任务书 一、实训班级：材料成型0901班 二、实训时间：第13周（2010年5月24日—2007年5月28日） 三、实训目的 1、了解焊接方法的特点、分类与应用。 2、比较完整地掌握手工电弧焊方法；了解焊接对电焊机的要求，以及交、直流电焊机的优缺点与应用；了解常用焊条的选用及手工电弧焊工艺；掌握手工电弧焊的基本操作方法。 3、了解常见焊接缺陷及其检验方法。 4、通过焊接实训，了解焊接电流的选用、焊条药皮的作用、焊接应力与变形以及金属焊接性概念。 5、能基本达到初级技术工人等级要求。 四、实训内容： 五、实习内容： 课题一入门知识及安全教育 使学生了解实训场地规章制度及焊接文明生产要求；了解焊接的设备，常用的工具及卫生防护用品；了解安全用电常识、防火、防爆的措施。 课题二平敷焊的基本操作 了解焊前的准备工作；了解引弧、运条、收弧和更换焊条的操作手法； 掌握焊条的选用原则；掌握焊接工艺参数的调节方法。知道可能产生的缺陷及产生原因和防止方法。
课题三接头平焊的基本操作 了解焊前的准备工作；了解引弧、运条、收弧和更换焊条的操作手法； 掌握焊接工艺参数的调节方法；知道可能产生的缺陷及产生原因和防止方法。 课题四接头立焊和横焊、气体保护焊 了解焊前的准备工作；掌握操作姿势及运条方法；掌握焊接电流的调节方法；了解接头更换的操作方法；了解可能出现的问题及产生原因和防止方法。 理解CO2气体保护焊的工作原理；了解CO2气体保护焊适用的焊接的材料；了解CO2气体保护焊的焊接工艺参数及焊接工艺。 六、考核及成绩评定 以学生训练中加工的零件进行考核。考核成绩按5级评分制确定，即优、良、中、及格、不及格。加工出来的零件的质量；实习各个阶段的表现；实习报告质量；劳动态度和出勤情况。 七、分组名单： 第一组： 第二组： 第三组： 第四组： 机械工程系模具教研室 2010年五月十八日
焊工理论考试题及答案 一、填空题（共计30 道、总计105道） 1、手工电弧焊时向焊缝渗合金的方式主要是通过（焊芯）和（药皮）过渡。 2、焊接低合金结构钢时，在焊接接头纹有（冷裂纹）、（热裂纹）、再热裂纹，其中尤以（冷裂纹）最为常见。 3、焊缝按断续情况不同可以分为（定位焊缝）、（连续焊缝）和（断续焊缝）。4 、当焊条直径相同时，由于不惜滚撒个焊条的电阻率比低碳钢（大），产生的电阻热（大），所以长度比碳钢焊条（短）。 5、焊接过程中，焊接区内充满大量气体，主要来自（焊接材料）、（空气）焊丝和母材表面上的杂质和高温蒸发产生的气体。 6、焊接按结合形式不同可以分为（对接焊缝）、（角焊缝）和（塞焊缝）。 7、溶滴过渡是的飞溅会影响电弧燃烧的（稳定性），焊接不锈钢时还会降低母材金属的（抗腐蚀性）。 8、熔化极电弧焊时，焊条（或焊丝）具有两个作用：一方面作为（电弧的一个极）；另一方面（向溶池提供填充金属）。 9、熔化极电弧焊时，熔化焊条（或焊丝）的热量有（电阻热）、（电弧热）和（化学热） 10、焊条长度不能制造过长的原因是焊条长度增加时，焊条末端的通电时间（增加），电阻热（加大），药皮容易发红而变质。 11、减少焊接残余应力的措施不正确的是先焊（收缩较小焊缝） 12、奥氏体不锈钢中主要的合金元素是（铬）和（镍），他们在所起的作用分别是保证钢的耐腐性和改善钢的（组织和性能）、有较好的工艺性能和力学性能。 13、根据焊接过程中金属索处地不同状态，焊接方法可分为（熔焊）（压焊）和（钎焊）三类。 14、手工电焊电弧的引燃方法有（直击法）和（划擦法）两种。 15、短弧是指电弧长度小于（焊条直径）的电弧。
编号：SM-ZD-23044 手工电弧焊接安全操作规 程 Through the process agreement to achieve a unified action policy for different people, so as to coordinate action, reduce blindness, and make the work orderly. 编制：____________________ 审核：____________________ 批准：____________________ 本文档下载后可任意修改
手工电弧焊接安全操作规程 简介：该规程资料适用于公司或组织通过合理化地制定计划，达成上下级或不同的人员 之间形成统一的行动方针，明确执行目标，工作内容，执行方式，执行进度，从而使整 体计划目标统一，行动协调，过程有条不紊。文档可直接下载或修改，使用时请详细阅 读内容。 一、焊接切割人员的安全要求： 1、从事焊接切割的工作人员必须具有健康的体魄，有县级以上医院出据的健康体检证明。 2、从事焊接和切割的工作人员，必须经过专门的培训，并已掌握正确的操作方法和懂得处理一般异常现象。掌握一般电气知识，遵守焊工一般安全规程；还应熟悉灭火技术、触电急救及人工呼吸方法。 3、工作前应检查焊机电源线、引出线及各接线点是否良好，若线路横越车行道时应架空或加保护盖；焊机二次线路及外壳必须有良好接地；电焊钳把绝缘必须良好。焊接回路线接头不宜超过三个。 4、下雨天不准露天下电焊，在潮湿地带工作时，应站在铺有绝缘物品的地方并穿好绝缘鞋。 5、移动式电焊机从电力网上接线或拆线，以及接地、更
手工电弧焊技术实训指导书 Ⅰ．实训目的 本焊接实训是为培养适应21世纪建设社会主义现代化需要的，德智体美全面发展的，具有创新精神和较强实践动手能力的焊接专业应用型技术人才。通过实训可获得如下目的：，①使学生在操作技能方面得以加强，为职业技能鉴定（考工）打下良好的基础；②实际操作可更好地理解课堂上所学过的理论知识，并为后续课程奠定基础；③在诸多焊接方法中，手工电弧焊是基本方法，通过手工电弧焊的实训，为其它方法起到举一反三的作用。 Ⅱ．实训安排 实训共四周(20天)，具体安排如下： 基本操作练习（平焊、立焊、横焊等） 2天 平板对接（平焊、立焊） 8天 管子对接（垂直固定、水平固定） 8天 其它焊接方法观摩焊 1天 考核 1天 注：其中穿插理论知识复习及观看录象。 Ⅲ．实训实例（参考） 一、平板平位单面焊双面成形 （一）试件尺寸及要求 1．材料：Q235钢板。 2．尺寸：300×200×12mm。 3．坡口尺寸：60o V型坡口，钝边1mm。 4．焊接位置：平焊。 5．焊接要求：单面焊双面成形。 6．焊接材料：E4303 7．焊机：ZX7-250ST。 （二）试件装配 1．清除坡口面及两侧20mm范围内的油、锈、水分及其他污物，至露出金属光泽。 2．装配： 1）装配间隙：始端为3mm，终端为4mm。 2）定位焊：采用与焊接相同的E4303焊条进行定位焊，在焊件反面两端点焊，焊点长度为10mm～15mm。 3）预置反变形量3o～4o。 4）错边量≤1.4mm。 （三）焊接工艺参数
（四）操作要点及注意事项 1．打底焊应保证得到良好的背面成形。 单面焊双面成型的打底焊，操作方法有连弧法与断弧法两种。 连弧法的特点是焊接时，电弧燃烧不间断，具有生产效率高，焊接熔池保护的好，产生的缺陷少，但它对装配质量要求高，参数选择要求严，故其操作难度较大，易产生烧穿和未焊透等缺陷。 断弧法（又分为两点击穿法和一点击穿法两种手法）特点是依靠电弧时燃时灭的时间长短来控制熔池的温度，因此，焊接工艺参数的选择范围较宽，易掌握，但生产效率低，焊接质量不如连弧法易保证，且易出现气孔、冷缩孔等缺陷。 这里介绍的是断弧焊一点击穿法。 置试板大装配间隙于右侧，在试板左端定位焊缝处引弧，并用长弧稍作停留进行预热，然后压低电弧两钝边兼作横向摆动。当钝边熔化的铁水与焊条金属熔滴连在一起，并听到“噗噗”声响时，便形成第一个熔池，灭弧。它的运条动作特点是：每次接弧时，焊条中心应对准熔池的2／3左右处，电弧同时熔化两侧钝边。当听到“噗噗”声后，果断灭弧，使每个熔池覆盖前一个熔池的2／3左右。 操作时必须注意：当接弧位置选在熔池后端，接弧后再把电弧拉至熔池前端灭弧，则易造成焊缝夹渣。此外，在封底焊时，还易产生缩孔。解决办法是提高灭弧频率，由正常50次／分～60次／分，提高到80次／分左右。 更换焊条时的接头方法：在换焊条收弧前，在熔池前做一个熔孔，然后回焊10mm左右，再收弧，以使熔池缓慢冷却。迅速更换焊条，在弧坑后部20mm左右处起弧，用长弧对焊缝预热，在弧坑后10mm左右处压低电弧，用连续手法运条到弧坑根部，并将焊条往熔孔中压下，听到“噗噗”击穿声后，停顿2秒左右灭弧，即可按断弧封底法进行正常操作。 2．填充焊试焊前先将前一道焊缝熔渣、飞溅清除干净，修正焊缝的过高处与凹槽。进行填充焊时，应选用较大的电流，并采用如图的焊条倾角，焊条的运条方法可采用月牙形或锯齿形，摆动幅度应逐层加大，并在两侧稍作停留。 在焊接第四层填充层时，应控制整个坡口内的焊缝比坡口边缘低0.5～1.5mm左右，最好略呈凹形，以便使盖面时能看清坡口和不使焊缝高度超高。 3．盖面焊所使用的焊接电流应稍小一点，要使熔池形状和大小保持均匀一致，焊条与焊接方向夹角应保持75o左右，焊条摆动到坡口边缘时应稍作停顿，以免产生咬边。 盖面层的接头方法：换焊条收弧时应对熔池稍添熔滴铁水迅速更换焊条，并在弧坑前约10mm 左右处引弧，然后将电弧退至弧坑的2／3处，填满弧坑后就可正常进行焊接。接头时应注意：若接头位置偏后，则使接头部位焊缝过高；若偏前，则造成焊道脱节。
