正态分布函数的语法是NORMDIST(x，mean，standard_dev，cumulative)cumulative为一逻辑值，如果为0则是密度函数，如果为1则是累积分布函数。如果画正态分布图，则为0。
例如均值10%，标准值为20%的正态分布，先在A1中敲入一个变量，假定－50，选中A列，点编辑－填充－序列，选择列，等差序列，步长值10，终止值70。然后在B1中敲入NORMDIST（A1，10，20，0），返回值为0.000222，选中B1，当鼠标在右下角变成黑十字时，下拉至B13，选中A1B13区域，点击工具栏上的图表向导－散点图，选中第一排第二个图，点下一步，默认设置，下一步，标题自己写，网格线中的勾去掉，图例中的勾去掉，点下一步，完成。图就初步完成了。下面是微调把鼠标在图的坐标轴上点右键，选坐标轴格式，在刻度中填入你想要的最小值，最大值，主要刻度单位（x轴上的数值间隔），y轴交叉于（y为0时，x多少）等等。确定后，正态分布图就大功告成了。
PS：标准正态分布的语法为NORMSDIST(z)，
正态分布
（一）NORMDIST函数的数学基础
利用Excel计算正态分布，可以使用函数。
格式如下：变量，均值，标准差，累积，
其中：
变量：为分布要计算的值；
均值：分布的均值；
标准差：分布的标准差；
累积：若1，则为分布函数；若0，则为概率密度函数。
当均值为0，标准差为1时，正态分布函数即为标准正态分布函数
。
例3已知考试成绩服从正态分布，，，求考试成绩低于500分的概率。
解在Excel中单击任意单元格，输入公式：
“500，600，100，1 ”，
得到的结果为0.158655，即，表示成绩低于500分者占总人数的15.8655%。
例4假设参加某次考试的考生共有2000人，考试科目为5门，现已知考生总分的算术平均值为360，标准差为40分，试估计总分在400分以上的学生人数。假设5门成绩总分近似服从正态分布。
解设表示学生成绩的总分，根据题意，，。
第一步，求。
在Excel中单击任意单元格，输入公式：
“ ”，
得到的结果为0.1587，即，表示成绩高于400分者占总人数的15.87%。
第二步，求总分在400分以上的学生人数，为（人）。
（二）正态分布函数的上侧分位数
利用Excel计算正态分布的上侧分位数，可以使用函数。
格式如下：概率，均值，标准差。
例5已知概率，均值，标准差，求函数的值。
解设，根据题意有，求的值。
在Excel中单击任意单元格，输入公式：
“ ”，得到的结果为400，即
（三）标准正态分布函数
利用Excel计算标准正态分布，可以使用函数。
格式如下：。
例6设随机变量服从标准正态分布，求。
解在Excel中单击任意单元格，输入公式：
“ ”，得到的结果为0.97725，即。（四）标准正态分布函数的上侧分位数
利用Excel计算标准正态分布的上侧分位数，可以使用函数。
格式如下：。
例7设随机变量服从标准正态分布，，求的值。
解在Excel中单击任意单元格，输入公式：
“ ”，得到的结果为2，即。
（五）制作标准正态分布图
/*一下是以[-3,3]为x取值范围，以标准正态分布为函数来画曲线的，其他函数或者无函数规律类似的做法，同样画统计图也是一样的做法*/
步骤一：输入数据。
1.在单元格A1输入。
2.选定单元格A1：A121。
3.选取“开始”---“编辑”菜单下的“填充”—“序列”。
在“序列产生在”框，选定“列”选项；
在“类型”框，选定“等差序列”选项；
在“步长值”框，输入0.05；
在“终止值”框，输入3。
4.单击“确定”。/*这里输入函数的x坐标，我们采用的是Excel自动填充数列来输入x
坐标，当然如果输入x坐标没有规律的话就只能手动在每个格子输入数据*/
5.在单元格B1中输入“ ”，回车得0.004432 ，即为
时的标准正态分布的概率密度函数值。/*输入映射函数，具体意义见前面的讲解*/
6.把鼠标放在单元格B1上的单元格填充柄上，当鼠标变成十字时，向下拖曳鼠标至B121。
/*这里是用来通过第五步和第六部产生y的坐标,注意这里X，和Y是遵守正态分布的规律，如果没有特定规律的X，Y就只能手动去对Y值填充了*/
步骤二：作图。/*既然X坐标，Y坐标都知道了，现在就可以作图了，相当于我们数学中的描点作图的过程*/
1.用鼠标左键拖曳选定作图所需的数据区域A1：B121。
2.点击常用工具栏中的“插入”选择工具栏“散点图”----“带平滑线的散点图（即第三个图）”这样就可以得到一个正态分布图了‘
步骤三：对图进行标注和解释
1.点击图表后在选择“布局“菜单---可以进行图的标签化网格，颜色等各方面的美化工
作。
3.在弹出的图表向导的（4步骤之1）图表类型中，选择“ ”散点图，在子图表类型中选择右侧第一个图（形为两条曲线相交），单击“下一步”；
在“标题”选项卡中，图表标题方框中输入“标准正态分布图”；
在“网格线”选项卡中，取消网格线；
在“图例”选项卡中，取消图例。
在“坐标标题“选项卡中，可以输入X，Y轴的标题
在“坐标“选项卡中，可以对坐标进行取消和显示等操作
/*当然标题，图例，坐标标题都可以自由拖动,以达到自己所期望的位置*/结果如下图：

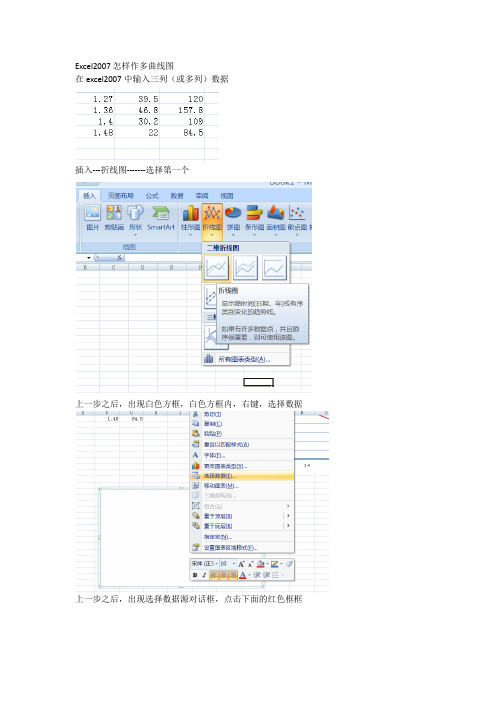

（六）在一幅图当中画两（多）条曲线用来做数据对比
这个应用在写论文，总结实验报告时非常有用，一定好好好掌握（如果不想写MA TLAB程序画图的话），下面画一个图来演示一下
一．按照步骤一输入X （即ID）,Y1（Wall clockTime）,Y2（cpu Clocktime）的数据二．选择X ，Y1 坐标，插入一个Y1，关于X的曲线图如下
三．在该图上再插入另一个图
点击该图片，选择“设计”菜单---“选择数据”---对该图例进行编辑得到如下图
然后再点击添加---输入图例名---通过选择Y2的坐标区域来创建一个新的图例，
输入系列名称“cpu clock time”
通过选择X，Y坐标区域自动输入X，Y坐标值
确认后得到一下图子
/*可以先插入一张空白图，在逐渐使用“选择数据”增加图例即可，注意在增加系列的对话框里要输入名称和X，Y轴坐标的区域范围（通过选择区域自动输入坐标范围），在插入统计图时，只能输入图例名和Y轴坐标范围，X轴坐标要另外通过“水平轴坐标编辑”来重新通过选择法来输入X坐标的对象范围*/
三在布局菜单下进行标注处理后（详见前面）如下
/*注意图片中的各要素可以自用拖动，如标注，图例等，已达到增加所期望的效果*/ （七）怎样进行对一个图建立双坐标
在科学分析当中建立双坐标的情况很常用，这里对其进行详细说明，以便以后写论文时所有（如果不愿意自取MATLAB程序来画图的话）
1.点击图片---点击菜单栏里面的“格式”菜单在该菜单下可以做很多格式化方面的工
作
2.选择左上角的款我我们所要添加第二个坐标的Y变量名（即系列名）
3.选择所选内容格式----选择次坐标就可以的我我们知道Y变量名所对应的第二个坐标
4.最后得到的图片为
由于该坐标是纵轴是X=0，所以表现不美观，而纵坐标按道理应该可以拖动，选定横坐标，右击弹出快捷菜单，选择坐标轴格式-----设置纵坐标与横坐标的交叉值为-4等如图
这样就把纵轴向左移动4个单位，得到图为
又另一条图使用同样的方法将纵坐标向左移动8个单位
但是统计图默认是很对称很完美如下
但是统计图直接添上小坐标也很不好看（“高个子把矮个子挡住了”）如下面
为了防止被遮挡的现象可以调节他们之间的间距
这样就可以解决问题了。
（八）怎样画立体图
立体图的画法跟平面图的画法一样，只是在插入图片模式时使用立体模型即可 如：
一点感言：Excel 画图只能一般的图，像一些很复杂效果的图没有办法实现，不过对于专业性不是很强的专业已经够用了，在专业领域中一般使用的MA TLAB 软件通过编写程序实现，但是要学MATLAB 语言。这对于电子通信，计算机，自动化等专业而言是耳熟能详了吧，有兴趣可以去了解MATLAB ，它无所不能，一定可以引发你的兴趣。 附：红色部分为解释说明部分
使用该文档只需要了解Excel 的基本概念
如A1 表示第一行第一个单元格； C5为第5行第三列的单元格（数字为纵坐标，字母为纵坐标）
A1：B2，即A1，和B2之间单元格连线形成的对角线所对应的单元格区域。即A1，B1，A2,B2一个区域（A1：A121 即A1到A2之间的单元格区域，即A1 A2…….A121共121个单元格
0.511.522.53-6-5-4
-3-2-1
012
3
4
5
6
系列1系列2
用excel画横道图 部门： xxx 时间： xxx 整理范文，仅供参考，可下载自行编辑
Step1启动Excel2003(其它版本请仿照操作>，仿照图1的格式，制作一份表格，并将有关工序名称、开 (完>工时间和工程持续时间等数据填入表格中。 A1单元格中请不要输入数据，否则后面制作图表时会出现错 误。“完成时间”也可以不输入。 同时选中A1至C12单元格区域，执行“插入→图表”命令，或者直接按“常用”工具栏上的“图表向导”按钮，启动“图表向导—4步骤之一—图表类型”(如图2>。 b5E2RGbCAP
Setp2 切换到“自定义类型”标签下，在“图表类型”下面的列表中，选中“悬浮的条形图”选项，单击“完成”按钮，图表插入到 文档中。 p1EanqFDPw 然后用鼠标双击图表的纵坐标轴，打开“坐标轴格式”对话框，切换到“刻度”标签下，选中“分类次序反转”选项；再切换到“字体”标签下，将字号设置小一些，确定返回。 DXDiTa9E3d 小技巧：经过此步操作，图表中有关“工序名称”就按开工顺序从上到下排列了，这样更符合我们的实际情况。 Step3 仿照上面的操作，打开横坐标轴的“坐标轴格式”对话框，在“刻度”标签中，将“最小值”和“交叉于”后面的方框中的数值都设置为“37994”(即日期2004-1-8的序列值，具体应根据实际
情况确定>；同时，也在“字体”标签中，将字号设置小一些，确定 返回。 RTCrpUDGiT 调整好图表的大小和长宽比例，一个规范的横道图制作完成(图3>。你也可以利用相应的设置对话框，修改图表的格式、颜色等设 置，感兴趣的读者请自己练习设置。5PCzVD7HxA 相关文章热点文章来！把我的Blog数据转移到X-Space里微软迎来迟到幸福 10天进账额相当于5年总和美司法部称IE7不违法微软同意02年裁决延期2006超女长沙十强厉娜许飞晋级黑色迷情性感蕾丝内衣诱惑难挡历史文章-2237历史文章-2269?历史文章-2269历史文章-22692422CSeek产品列表 - 2332页?CSeek产品列表 - 2333页CSeek产品列表 - 2334页CSeek 产品列表 - 2335页罗技鼠标涉嫌误导电池寿命八个月言过 其实历史文章-1256历史文章-3824历史文章-3824历史文章- 38243994CSeek产品列表 - 2092页CSeek产品列表 - 2093
用EXCEL画横道图，最简单、最实用的办法。 在工程计划和实施中，横道图是有简单、醒目和便于编制等特点，在工程管理工作中被广泛应用。如何更简单、快捷地绘制横道图呢？是用CAD、project、P3或者其他专业软件？这些软件不是不行，而是都太复杂，而且修改时麻烦，现在我就以XX高速公路XX合同段进度计划为例，用EXCEL来更快更方便地画出横道图。 一、确定横道图的格式，外围框架、工程项目、日期、时间等形式。确定格式的时候特别要注意每个工程项目需要占3行，为什么？因为我们要把3行看成一个整体，横道图中把中间一行体现为一条线，呵呵，这个线的宽度是不是就是行高，可以随时调了。下面是我自己已经确定的横道图样式： 二、确定好格式以后，就开始进行横道图中最重要的一步：让横道图自动填充，什么办法呢？EXCEL中的自动填充，让介于开始时间和结束时间的单元格显示黑色。嘿嘿，这样就成了自动了吧？下面我说操作步骤： 1、横道图中中间一行填入时间，要和上面工程标尺的时间一致哦，一行填完以后，字体颜色设置为白色，这样就表面上看不见，但是实际有内容了。 2、对这一行进行格式操作，全部选中本行中所有的日期单元格以后，“条件格式”-“突出显示单元格规则”-“介于”在弹出的窗口中，介于起始值肯定是开始时间了，但是不要直接填成日期，要链接，也就是“G62”，终止值为结束时间，也就是“H61”。 3、然后就是设置为：我们选“自定义格式”，“自定义格式”中，把字体设置为黑色，背景填充为黑色。OK,现在是不是一行已经出来了。 4、下面的我们选中日起行以后直接拉下去效果就出来了。哈哈。绘图完毕，调节起来也非常方便吧？前面日期填入以后，后面横道图结果就自动出来了。
用Excel绘制级配曲线图步骤 1、建立图表：在图表向导中选择XY散点图，点击下一步，点击数据区域中红色箭 头选择任意数据区域；点击下一步，选择标题，输入图表标题（筛分级配曲线图）、数值X轴（筛孔尺寸mm）、数值Y轴（通过率%）；选择网格线，选择数值X 轴，选择主要网格线，点击下一步，点击完成。 2、修改坐标轴：双击X轴数字，设置筛孔尺寸。选择刻度，将最小值设为0、最 大值设为级配类型最大粒径对应的泰勒曲线值（如AC-25，最大粒径为31.5mm，对应的泰勒曲线值为y=100.45lgdi=4.723）；选择字体，设置需要的字体大小，点击确定。双击Y轴数字，将最小值设为0、最大值设为100、主要刻度单位设为10、次要刻度单位设为0，选择字体，设置需要的字体大小，点击确定。 3、设置筛孔尺寸系列：在图表区点击鼠标右键，选择数据源，选择系列，选择添 加，选择X值输入筛孔尺寸对应的泰勒曲线值[如筛孔26.5mm(将孔径作为系列名称输入更方便)为4.370,4.370[）,选择Y值输入0,100。再选择添加输入其它筛孔尺寸。选择确定。双击系列，设置系列格式。选择图案，设置系列线格式，选择数据标志，点击确定。双击数据标志，将数字修改为对应的筛孔尺寸。
4、输入级配范围和级配中值线：在图表区点击鼠标右键，选择数据源，选择系列， 选择添加，选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）, 选择Y值输入级配上下限和中值。点击确定。 5、输入设计级配线：在图表区点击鼠标右键，选择数据源，选择系列，选择添加， 选择X值输入筛孔尺寸对应的泰勒曲线值（4.723，4.370，3.762……）,选择Y 值点击红色箭头选择任意设计级配区域。
折线图 折线图是用来表示某种现象在时间序列上的动态，或者某种现象随另一种现象而变化的情况，可以大致反映两者之间的数学函数关系。 由于折线图表现的是数据的动态或变化趋势，因此先必须明确表达资料的目的，尽可能的做到把主要概念表达出来。 如果要了解种群的消长规律时，一般采用单位时间的消长曲线，以时间单位为x轴，种群数量为y轴。 如果要了解种群的增长规律时，就必须把逐个单位时间的数据依次累加起来作为y轴的数据，这样的折线图称为增长曲线图。 例如诱蛾灯下每天的发蛾量可以做成消长曲线图。消长曲线可以清楚的看出每一个世代的发生型，如前峰型、中峰型、双峰型等，但不能够确切的了解任一单位时间的发蛾量在整个种群中的进度。只有把每个单位时间的发蛾量依次累加起来，才能表达出发蛾的增长规律。
实例 用下表数据，作三化螟发蛾消长曲线。 调查日期 6/246/266/286/307/27/47/67/87/10（月/日） 发蛾量(头)862066820690701209318459780782505625
1输入数据 启动Microsoft Excel 2003，在工作表里按上表的形式输入数据。然后将数据整理为如下图所示。 操作步骤： 定义为“文本”数据类型 定义为“数值”数据类型 定义为“数值”数据类型
2使用图表向导 在主菜“插入”中选中“图表”命令，或者直接点击工具栏里的快捷按钮启动图表向导
⑴选择图表类型 选中折线图选中这个子类 点击“下一步”
⑵设置图表数据源 选中系列产生在行 在数据区域栏输入表达式： =Sheet1!$A$3:$J$5 或者用鼠标在“Sheet1”工作表中框选 A3:J5 点击“系列”卡片按钮，进入数据源编 辑

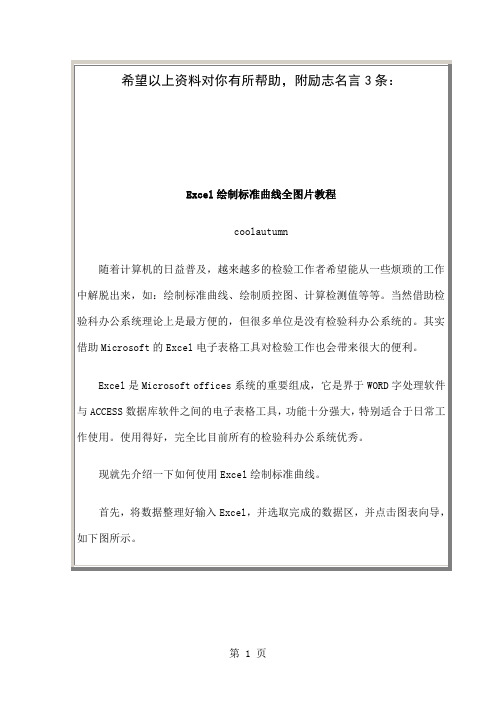

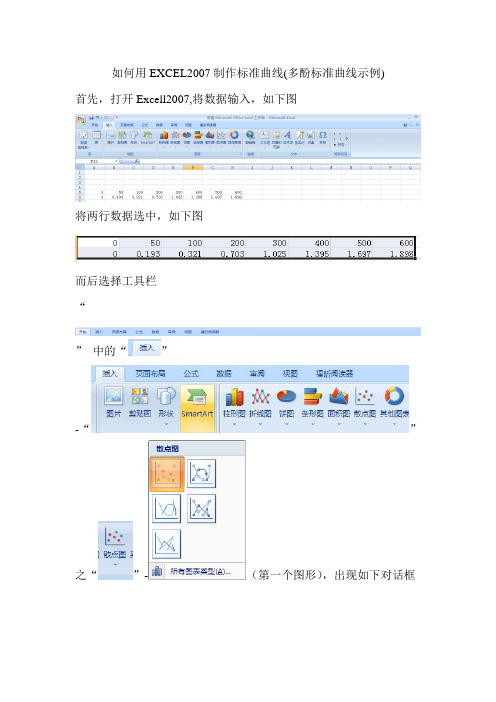

Excel绘制标准曲线全图片教程 https://www.doczj.com/doc/4118722766.html, coolautumn 随着计算机的日益普及，越来越多的检验工作者希望能从一些烦琐的工作中解脱出来，如：绘制标准曲线、绘制质控图、计算检测值等等。当然借助检验科办公系统理论上是最方便的，但很多单位是没有检验科办公系统的。其实借助Microsoft的Excel电子表格工具对检验工作也会带来很大的便利。 Excel是Microsoft offices系统的重要组成，它是界于WORD字处理软件与ACCESS数据库软件之间的电子表格工具，功能十分强大，特别适合于日常工作使用。使用得好，完全比目前所有的检验科办公系统优秀。 现就先介绍一下如何使用Excel绘制标准曲线。 首先，将数据整理好输入Excel，并选取完成的数据区，并点击图表向导，如下图所示。 点击图表向导后会运行图表向导如下图，先在图表类型中选“XY散点图”，并选了图表类型的“散点图”（第一个没有连线的）。
