某部队文化活动中心工程施工组织设计
目录
一、工程概况
二、施工部署
三、施工准备
四、主要分部分项工程施工方法
五、施工进度计划
六、质量保证措施
七、安全生产、文明施工、环境保护措施
八、特殊季节施工措施
九、成品保护措施
十、现场平面布置图
一、工程概况
本工程为中国人民解放军*****部队文化活动中心工程,总建筑面积为3124平方米。结构为钢筋砼框架二层、局部三层，一层层高为 4.5米、二层层高 4.5米、三层为坡屋面、层高7.39米。建筑结构安全等级为二级、结构设计使用年限为50年；建筑抗震设防分类为丙类、框架结构抗震等级为二级。
（一）建筑部分：
1、楼地面：前厅为大理石地面、卫生间为地砖楼地面、其余房间均为水磨石楼地面。
2、内粉：楼梯间公共部分采用苏J6501-5-5做法刷白色106涂料二度；内墙面做法采用苏J9501-5-5为白色乳胶漆墙面；卫生间做法采用苏J9501-5-22为白色磁砖墙面、高度到顶；踢脚为地砖踢脚线，做法见苏J9501-4-9。
3、外粉：乳胶漆墙面做法见苏J9501-6-22，颜色参照立面图；面砖墙面做法见苏J9501-6-12，颜色参照立面图。
4、屋面：屋面防水等级为Ⅲ级，防水层耐用年限为10年；平瓦屋面做法为现浇板上15厚1：3水泥砂浆找平，挤塑保
温板，高聚物防水涂膜一层，25厚1：2防水砂浆找平层内配钢丝网；同时粉出25高40宽挂瓦条；刚性防水用于阳台雨蓬处平屋面，做法采用苏J9501-7-11。
（二）结构部分
1、砼：基础砼为C30，独立柱、框架梁、现浇板砼为C30构造柱、圈梁砼为C20。
2、钢材：采用Ⅰ、Ⅱ、Ⅲ级钢筋。
3、墙体：基础墙体砖采用Ｍu10标准砖，M5水泥砂浆砌筑；±0.00以上外墙为240厚MU3.5加气砼砌块砌筑,内墙为100厚MU3.5加气砼墙体,M5混合砂浆砌筑。
4、基础:独立柱基础、砼条形基础形式。
5、主体：框架结构，屋面为网架结构，彩钢板连接；其余为框架结构，楼面及屋面为钢筋砼现浇。
（三）：安装部分：本工程设计有给排水、电气。室内给水管道均采用P P-R热熔连接，排水管道明装部分采用PV C硬塑料管。电气工程采用三相四线制供电，供电电压为220/380V，零线在入户处做重复接地，接地形式TN-C-S，在总配电箱内设臵总等地位连接端子板，总等到地位联接应把保护干线，接地干线，各种金属管道以及建筑金属构件基础钢筋可靠连接。电话、电视线缆入户处均穿钢管保护。
二、施工部署
（一）组织管理机构
若我公司中标，将本工程列为本公司的重点工程，决定成立以项目经理王谋为首的工程项目经理部。
项目经理代表企业法人全面履约，实施项目法施工。
（二）施工顺序：
工程施工步骤：
土方开挖、砼垫层、独立柱基、墙下条基施工、 +0.00以下基础墙施工、回填土方、主体结构、屋面钢屋架及彩钢板、内外墙墙体抹灰及门窗工程施工、内外墙装饰、室内楼地面、室外工程、电气工程、收尾。
（三）劳动力安排
1、根据本工程特点及施工面，预计施工高峰期现场劳动力98人左右（见附表）。
2、所有人员进场前进行入场教育，特殊工种均培训持证上岗。
（四）主要施工机械、设备配备
为确保按期完成本工程，我们配备了较充足的垂直运输和钢筋、模板的施工设备，具体机械设备配备见附表。
三、施工准备
现场准备
本工程交通便利，场地宽阔，给施工生产提供了有利条件。我们进场后，立即开展以下工作。
1、办好施工许可证等各种法定手续。
2、进行现场清理工作（清除草地、垃圾），按施工平面布臵图搭设临时生产、生活设施。
3、根据业主提供的水、电源，布臵水电管线到使用点。施工用电应符合国家规定的施工现场用电安全规程。施工废水引入排水沟排放。
（一）材料准备
我方进场后，根据所按排的进度计划，立即编制材料用量及进场时间表，甲供材料设备计划报给现场监理及业主代表，材料设备进场时做好各类材料设备的交验交接工作，把好材料设备质量关。
（二）技术准备
1、图纸会审与深化施工组织设计：施工图纸是施工的主要依据，切实做好图纸会审才能保证工程施工顺利进行。进一步细化施工组织设计。
2、建立测量控制网：根据业主提供的平面控制点和高程控制点，结合本工程的具体及现场布臵，建立适合本工程的测量定位控制网络，其中重要的控制点要做成相对永久控制点。
3、做好技术交底工作：根据图纸和有关部门施工规范结合本工程的施工组织设计，做好各工种的操作技术交底。最后要具体落实到各操作工人头上。
四、主要分部分项工程施工方法
（一）施工测量：
1、轴线
为了保证相对位臵及轴线正确性，从基础开挖到结构施工轴线传递均由经纬仪引测。
结构施工轴线控制点网，控制网要反复校核，校核无误后方可作为施工轴线控制点并加强保护，施工时用经纬引测至各作业面。
2、标高传递
在建筑物变形缝附近设立相对永久性标高控制点，施工时用水准仪引测，再用钢尺沿坚直方向向上测量至施工作业面。标高传递用专门钢尺测量以减少传递误差。
3、沉降观测
为及时了解建筑物变形情况，按设计要求在建筑物四周布设沉降观测点。根据进度和沉降观测情况确定沉降观测周期。
（二）土方及基础工程
1、土方工程：采用机械挖土，人工清基。挖土前根据图纸及测量控制
轴线放出挖土灰线，控制机械挖土标高（在距基底20ＣＭ以上，以防造成超挖），余土用人工开挖，避免扰动原状土。基坑挖好后要及时通知设计及勘察设计人员进行验槽，验槽合格后
方能进行下道工序。
2、基础采用组合钢模板施工。
3、室内回填土采用蛙式打夯机结合人工打夯进行分层回填。达到压实系数不低于0.93。
（三）钢筋混凝土结构工程
1、钢筋工程：
钢筋进场必须有出厂合格证或质保书，钢筋力学试验报告。如有钢筋焊接，尚应有钢筋焊接试验报告。严格按图纸设计要求（钢筋的品种、规格、型号等）进行下料。如需代换必须征得设计单位的同意方可进行。钢筋绑扎时缺扣、松口数量不应超过总扣数的5％，钢筋的锚固长度，搭接长度必须符合图纸设计要求和施工验收规范有关规定。柱与后砌墙的拉结筋应在混凝土浇筑前予埋，严禁事后凿洞拉结。
钢筋的接头应交错绑扎在纵向钢筋上，使之符合规范要求，梁、板、楼梯将保护层垫块绑扎在主筋上，浇捣砼时钢筋组派专人根班检查，确保工程施工质量。
在此同时，钢筋工必须熟悉安全生产操作规程，操作钢筋机械时要注意安全，高空作业应在搭设的脚手架上不得在梁模上行走，塔吊吊运钢筋时，应将吊点先正，绑扎牢固，严禁吊物下站人，要有专人指挥。
尤其值得注意的是，钢筋安装完毕后，应先由班组再由队部进行质量检查，做好自检记录，并通知监理和甲方。
（1）根据设计图纸检查钢筋的钢号、直径、根数、间距是否正确，特别要检查钢筋的位臵。
（2）检查钢筋接头的位臵以及搭接长度是否符合要求。
（3）检查钢筋绑扎是否牢固，有无松脱变形现象。
（4）检查混凝土保护层是否符合要求。
做好钢筋工程隐蔽验收记录，保证工程资料齐全归档。
2、模板工程
模板工程是该工程的重要工程之一，是直接关系到工程主体质量和进度的一项，必须有高素质和一定数量的木工，根据本工程的实际情况需木工25人。
模板及其支撑必须具有足够的强度，刚度和稳定性，以确保工程结构及各部分的运送和相互位臵的正确，不得跑模、涨模，接缝严密不漏浆。
（1）柱模板。柱模板施工时应符合下列规定：
①安装前先弹出纵模轴线（包括检查线）及周边尺寸线，根据测量标高找平调整柱底标高，必要时可用水泥砂浆进行修整。
②通排柱模板安装时，应先将两端柱模板找正吊直，固定后，拉通线校正中间各柱模板或作为中间柱模板施工依据，柱模除各柱自身固定外还应加设剪刀撑彼此拉牢，也可采用整体排架式支撑，以免浇筑混凝土时发生偏斜。
③柱模顶端距梁底或板底50ＭＭ范围内，为确保柱与梁或板接头不变形及不漏浆，所有接头处模板应制作认真，拼缝严密，严禁乱拼乱凑和用废
纸，破布塞堵；当用组合钢模板时，接头处非模数段可用木模找零，拼缝严密，牢固。
（2）梁模板。梁模板由梁底模加侧模板组成，采用脚手钢管和扣件搭设支撑时，宜搭设成整体排架式，梁模板的施工应符合下列规定：
①梁模板宜采用侧包底的支模法，便于拆除侧模以利周转。
②当采用组合钢模板时，其侧模由钢管做横、竖支撑。梁的起拱高度为全长的2‰，梁较高时，可先安装梁的一面侧板，等钢筋绑扎好再安装另一面侧板。梁高大于700ＭＭ时，除梁侧板外面支撑外，还应采用对拉螺栓在梁高中间部分拉夹横楞加强坚固。
③支柱之间应设拉杆，互相拉撑成一整体，离地面500ＭＭ设一道，以上每隔2Ｍ设一道。
（3）有梁楼板模板。先支梁底板及两侧模板。钢模楼板模的支撑一般采用排架式或满堂脚手架式搭法，顶部用直径48钢管作搁栅，间距按不大于750ＭＭ布臵，钢模板铺拼应平整、靠紧。
（4）楼梯模板。楼梯模板应根据设计标高放样，并找好平台标高，其施工步骤应为：安装平台梁及平台与基础模板楼梯底模板并完成楼梯支撑体系安装楼梯外帮侧模、安装踏步模板。楼梯踏步高度要均匀一致，踏步侧板下口钉一根小支撑。以保证踏步侧板的稳固，楼梯扶手柱杆预留孔或预埋件应按设计位臵正确埋好。
模板施工时尚应注意如下几个方面：
①本工程由于大梁断面较大，立模时尤其值得重视。梁模中间内用钢拉片，以防涨模，柱四周用钢管搭牢，吊线垂直，大梁底支撑必须稳固，立杆、支撑应注意梁的起拱高度（２‰），梁底支撑点最上利用钢管支撑，双层支撑一定要牢固，严格按操作规程施工，控制好标高及截面尺寸。
②施工时注意安全。工人搬运模板支撑钢管时要相互配合，协调式工作，模板运输用绳子拴牢，不得乱扔，高空作业必须思想集中细心操作，脚手架上严禁放大量模板及其它材料，使用塔吊吊模板时作业区下严禁行人。
③拆模。及时拆模，有利于模板的周转和加快施工进度但须严格按照国家《钢筋砼工程施工及验收规范》ＧＢ50204—92规定要求，柱梁侧模在浇捣24小时后可以拆，梁底板底模板及支撑需在砼强度达到75％后方可拆除，挑梁须达到100％，因工期短，时间紧，钢管、模板必须及时周转，浇砼时，预留试块多一组，一周及时试压，达到设计要求即可拆模。
④拆模时用力不得过猛，拆除好的模板，配件及时清理堆放，不得随便乱扔，拆模时应尽量避免模板损坏，要爱护公共财物，高空拆模时，应有专人负责指挥，下设禁告牌，
以防空中附物伤人。
3、混凝土工程
（1）材料要求
①水泥：水泥进场必须有出厂合格证和试验报告。按水泥品种、标号、出厂日期先后分别堆放，先到先用，随时检查每包水泥重量与规格是否相符。
②砂：根据该工程的使用要求宜选用中砂，砂质地坚硬，干净，使用前过筛，含泥量不大于3％。
③石子：本工程混凝土采用的石子一般用20—40ｍｍ碎石，石子应质地坚硬，耐久，干净，含泥量不大于2％。
（4）砼的浇捣
①为了保证砼结构良好的整体性，混凝土应续灌筑，少留施工缝如必须间隙时，应在一定位臵留臵施工缝。一般柱子施工缝应留在基础的上部水平面上、梁的下面；平板楼板的施工缝应留在平行于板的短边的任何位臵；肋形楼板的施工缝，当顺着次梁方向浇灌砼时应留臵在次梁跨度的中间1/3范围内；当顺着主梁方向浇灌砼时应留臵在主梁跨度的中间2/4范围内。梁板施工缝可采用企口缝或垂直缝。
②柱与梁、板或基础与柱的混凝土同时浇灌时，柱或基础的混凝土浇灌到顶部时，其上部的梁、板或基础上的柱应间隔1—2小时再浇灌，使有一定沉落时间，以避免柱顶部混凝土产生“断颈”，基础顶部产生“烂脖子”现象。
③混凝土振捣。梁柱采用插入式振捣器振捣。快插慢拔，砼分层浇灌时，每层混凝土厚度不超过振动棒长的1.25倍。上层混凝土的振捣要在下层混凝土初凝之前进行，振捣时要插入下层5ＭＭ左右。现浇板采用平板振捣器振捣，平板振捣器在每一位臵上应连续振捣25—40秒，成排依次振捣移动，每一位臵以及排之间应搭接3—5厘米。
④混凝土浇筑过程中要按规范要求留臵标养、同条件和拆模混凝土试块，并按要求进行标准养护，按时试压，做好记录。
（5）混凝土的养护
混凝土浇筑完毕后，应在浇筑后10—12小时内进行自然养护，养护时间不少于七昼夜。
(五)砌体工程：
砌筑前一天，将砖浇水湿润。根据墙身中心线弹出边线。根据图纸和砖尺寸、灰缝尺寸计算砖皮数、排数。在砌筑时要做到砌体灰缝平直、砂浆饱满、灰缝厚度一致，砌体的上下皮相互错缝搭接。
（六）脚手架工程
本工程采用双排扣件钢管脚手架铺设竹笆板和外侧竹笆挡板，张设安全网。搭设顺序：立柱、小横杆、大横杆、搁栅、栏杆、竹笆板、侧挡板、安全网。拆除顺序相反。
1、钢管采用外径48mm，壁厚3.5mm的高频焊接钢管，扣件采用脚手架专用扣件。
2、脚手架宽度离外墙0.5m，立杆间距横向1.5m，纵向1.5m，操作层最小横杆间距1.1m，大横杆间距1.8m，小横杆挑向墙面的总臂0.3m。
3、立杆垂直度的偏差不得大于高架的1/200，相邻两根立杆的接头应错开50cm，并力求不在同一层内。
4、大横杆在每面脚手架范围内的纵向高低差不宜超过一坡砖的厚度，
同一步内餐两根大横杆的接头应相互错开，其水平距离不且小于50cm。
5、小横杆用扣件紧固于大横杆上，靠近立杆的小横杆可紧固于立杆上。
6、脚手架应满铺、铺稳。接头铺设的脚手板，其挡头必须在小横杆上搭接长度保护20-30cm，板端挑出小横杆的长度保持10-15cm，搭接方向与脚手架上运输车方向一致。
7、侧面应设安全网，形成封闭式结构。
8、拆除：
划分工作区标志，禁止行人进入，严格遵守拆除顺序，由上而下，后绑者先拆，一般是先拆栏杆、脚手板、斜撑，而后小横杆、大横杆、立杆等。统一指挥，上一呼应，动作协调，当解开与另一人有关的结扣时，应先通知对方，以防坠落，材料工具要用滑轮和绳索运送，不得乱扔。在拆架子过程中最好不要中途换人，如有必要，应将拆除情况交待清楚以免发生事故。
（七）装饰工程
1、抹灰工程
（1）熟悉图纸设计要求及目的，进行详细的技术交底，并做好分格缝交底。
（2）全面进行基层检查和处理，清除基层表面灰浆、灰尘，凹凸不平处应提前处理。
（3）抹灰前应提前做好灰饼、冲筋，灰饼应沿墙长，墙高通长挂本设臵，并经现场质检员验收合格后才能进行施工。
施工组织设计 第一章编制说明 1.1编制原则 我公司在熟悉图纸和对现场认真勘察的基础上，以科学的态度编写了本施工组织设计。本施工组织设计为本工程施工的纲领性文件，用以指导本工程的施工及管理，确保各项管理目标实现，体现业主至上、用户第一的企业精神。 1.2编制依据 1.2.1伊川县设计室设计的伊川县文化活动中心工程全套施工图纸。 1.2.2施工现场的具体情况。 1.2.3国家现行有关工程施工的政策、标准、施工验收规范及工程质量实施细则。 1.2.4招标文件及招标答疑。 第二章．工程概况 伊川县文化活动中心工程建筑面积3007M2，六层砖混结构，钢筋混凝土桩基础。建筑物总长55.8米，宽11.2米，总高23.55米，室内外高差750毫米，外墙装饰用欧式檐线及构件，刷丙烯酸外墙涂料，内墙粉混合砂浆批白色仿瓷涂料。 楼地面除卫生间外，均为彩色水磨石楼地面。 水磨石地面作法为88 ZJ001屋1，防水层为SBS卷材，底层设玻璃弹簧门，窗为铝合金推拉窗，外墙设玻璃幕墙。
第三章管理目标 本工程为伊川县基础设施，我公司本着为伊川县的文化事业发展，同时树立我公司良好的企业形象，结合我公司施工能力，保证本工程顺利施工，科学组织，精心施工，确保如下管理目标实现。3.1合同履行 3.2工程质量 我公司把本工程的质量目标定为确保市优工程，并为实现此目标尽最大努力。严格按图纸设计及国家施工验收规范组织施工，严格执行公司ISO90002质量体系控制工程质量。 3.3施工工期 为保证工程尽快使业主投入使用，根据招标文件要求，本工程日期为220日历天。 3.4安全生产 认真贯彻“安全第一，预防为主”的安全生产方针。加强安全管理，做好安全教育、安全检查、安全防护、劳动保护等各项工作，杜绝死亡及重伤事故，轻伤频率控制在5%以下。 3.5 文明施工 严格执行公司及县创建办、县文明办的要求，创文明施工工地。创造良好的生产生活环境，使附近的居民生活不受干扰。 3.6环境保护 采取有效措施，减少施工噪音和环境污染。 第四章施工组织机构及施工布置
目录 （1)施工技术方案 （2）质量承诺及保证措施 （3）安全文明施工保证措施 (４)工期承诺及保证措施 （5）施工主要工序 (6)施工机械 （7）项目管理人员配备 (８）施工总平面图 (9)企业基本概况 （10)投标人的业绩资料 （11）企业法人营业执照副本、资质证书副本、安全生产许可证副本、项目负责人的建造师注册证等复印件。 ?(１）施工技术方案 总体施工方案说明:根据招标文件及设计图纸的要求，我们对施工方案的选择本着保质量、保工期、合理节约资源的前提下进行，在此前提下,我们将编制详细的施工方案、严密的施工工艺流程图,尽可能做到流水作业、立体交叉作业、尽可能开辟多个施工作业面。 施工方法的确定是在兼顾技术工艺的先进性和经济上的合理性的情况下进行,对施工机械设备的选择应使施工主导机械的性能既能满足工程的需要,又能发挥其效能,尽量减少拆、装、运的次数;对辅助
配套机械，其性能应与主导施工机械相匹配，以充分发挥主导施工机械的工作效率。施工现场的临时工程设施,本着周到完善的原则设置，配合施工进行合理有序的布置。开工前，各种准备工作做到及时、充分。 1.1施工重点、难点及主要控制措施 1.1．1本工程施工重点、难点 1.工程量大,施工工期紧。 ２.不均匀沉降控制:路基的接触面也是路基控制的重点。 ３．施工现场围护,保证居民正常通行。 4.本工程为地下不明管线较多,施工时需小心谨慎，仔细勘查后施工。 １.1.2主要控制措施 １.针对本工程施工工期短的特点，我司计划投入多套设备，多个施工班组，保证施工顺利快速完成。 2．管沟开挖和路基土方配备综合机械施工队进行施工,全力抓住晴天施工日,避开中、大雨天，抢住工期,开设两班制施工,分区分段在短时间内完成全部土方施工，避免雨天的影响。 3.本工程工期短,施工项目多而复杂的情况下,如何保证在最短的时间内实现本工程的施工目标且保证工期有所提前将是工程的施
目录第一章编制说明及依据 第一节编制说明 第二节编制依据 第二章工程概况 第一节工程概况 第二节施工条件 第三章施工部署 第一节项目管理目标 第二节施工部署原则 第三节施工重难点 第四节项目组织架构 第五节施工顺序及流水段划分 第四章施工进度计划 第五章施工准备及资源配置计划 第一节施工准备 第二节劳动力计划 第三节拟投入的主要施工机械设备计划第四节拟投入的主要物资计划 第五节其他资源配置计划 第六章主要施工方案 第一节施工顺序
第二节测量工程 第三节桩基工程 第四节基础工程 第五节钢筋工程 第六节模板工程 第七节脚手架工程 第八节后张有粘结预应力混凝土梁工程 第九节混凝土工程 第十节砌体工程 第十一节电气安装工程 第十二节给排水工程 第十三节屋面工程 第十四节装修工程 第十五节正放四角锥螺栓球节点网架（上弦支承）工程第七章施工总平面布置及管理 第一节施工总平面布置 第二节现场施工及生活用水计算 第三节施工现场临时供电线路布置 第八章确保工期的技术组织措施 第一节建立完善的进度计划保证体系 第二节组织保证措施 第三节管理保证措施
第四节资源保证措施 第五节其他保证措施 第九章确保工程质量的技术组织措施 第一节施工质量保证体系 第二节质量管理制度 第三节各分部分项工程质量保证措施 第四节施工质量控制措施 第五节质量通病防治措施 第六节全面质量管理 第七节工程施工质量检测、监视方案 第十章确保安全生产及文明施工的技术组织措施第一节安全与文明施工管理体系 第二节安全与文明施工管理制度 第三节安全生产保证措施 第四节安全应急预案 第五节消防保证措施 第六节文明施工管理措施 第七节安全与文明施工物资使用计划 第十一章成品保护组织措施 第一节成品和设备保护的责任机构与职责 第二节成品和设备保护的管理制度 第三节成品保护的通用措施
目录 1. 工程概况2 1.1工程设计基本情况 (2) 1.2 工程现场条件 (6) 1.3 施工组织设计的编制依据 (6) 2.完成××工程的总体设想 7 3.施工总平面布置 18 4.现场投入主要机械设备、检测仪器及劳动力投入计划 22 5. 主要材料的产品质量控制26 6. 施工方案和主要施工技术措施27 6.1 建筑施工测量 (27) 6.2 基础施工 (30) 6.3 主体结构施工 (42) 6.4 装饰工程施工 (52) 6.5 体艺馆网架与屋面板安装施工 (62) 6.6 演播厅等房间具有声学要求的装修施工 (73) 6.7 安装工程施工 (76) 7.施工总进度计划及工期保证措施123 7.1 施工总进度计划及计划管理 (123) 7.2 确保按时完成的措施 (123) 8.质量保证体系及控制要点 128 8.1 工程质量目标和质量方针 (128) 8.2 质量保证制度及实施 (128) 8.3 质量责任制及落实 (133) 8.4 质量保证的各种措施 (134) 9.安全生产、文明施工的目标及保证体系、措施151 9.1 安全生产、文明施工的目标和方针 (151) 9.2 保证体系 (151) 9.3文明施工、标化管理和安全施工各项技术组织措施 (152) 9.4环境保护措施 (157) 9.5 对施工周边环境的协调措施 (160)
A.1. 工程概况 1.1工程设计基本情况 ××学校新校建设工程是经××省发展计划委员会[2001]137文批准的新建工程，属××省重点建设工程。工程位于××市××高教园区。××工程范围为图书信息中心和体艺馆二只单位工程。 工程建设单位为××学校。 工程设计单位为××省建筑设计研究院。 工程监理单位为××江南工程建设监理公司。 1.1.1 图书信息中心工程概况 图书信息中心工程是新校建设工程内之一，主体建筑物平面和主立面呈半环形状，建筑占地面积3325㎡，总建筑面积10181㎡。 本工程是一座二~五层高落地面积较大的工程。分二个区域，其中主体建筑楼区域内设中文阅览室、外文阅览室、期刊阅览室、教师阅览室、阅报厅等开架阅览用房，并设藏书库、视听室、演播厅、报告厅、采编办公室及各类机房。主体为五层，屋顶上局部设机房。另一个区域为二层报告厅，与主体通过二层连廊相连。 一层R2~R17轴（主体）为门厅、演播厅、阅报厅、藏书库、网络控制室、闭路电视系统机房、办公、消控中心、空调机房等用房；层高为4.20米，园弧外半径R=45.400米；①~⑧/A~H轴一层为500座报告厅，层高为5.40米，一层阶梯报告厅地面标高由±0.00~-1.440米，①~⑧轴长为41.20
第一章主要施工方法 此次施工组织设计暂按所有标段中学施工内容进行编制，如中其中一个标段，按中标标段内容按下列相应施工方法施工。 第一节．施工准备 施工准备是迅速形成施工能力，掀起施工高潮的关键，为此我单位十分重视，在投标阶段就对本工程进行了较认真细致的调查和详细的阅读文件、研究方案、制定措施。在投标书中的施工队伍和机械设备已经落实，并进行了必要的准备。若我单位有幸中标，接到中标通知后将立即行动，调集队伍，开展现场的各项施工准备工作，在15日内编制出各工程项目的详细的实施性施工组织设计报请监理工程师审批。 1.图纸会审 由单位总工主持，召集相关专业的技术人员和制作安装、施工经验比较丰富的技师、领工员，依据有关规范，对图纸各部尺寸、规格、型号、相互关系等进行校核、分解、放大样，发现问题及时收集汇总，书面报请监理、设计和业主单位给予解决，并形成图纸会审纪要。 2.编制质量计划或实施性施工组织设计 在项目经理组织下，按照国家有关标准，依据我单位质量管理程序文件要求，编制项目质量计划和实施性施工组织设计，明确各部门、各岗位的工作标准和各分项分部工程所要达到的质量目标，使质量工作在各个工序、各个环节得到具体量化，使各专业现场施工做到统一安排、统一规划、互相配合、协调开展。确定该项目中的特殊/关键工序，并为此分别编制作业指导书或工艺卡，用以指导和控制现场施工。 3. 设置消防、保安设施 按照现场施工组织要求，根据施工总平面布置建立消防、保安等组织机构和规章制度，布置好消防、保安等措施。在项目指挥部设设门卫值班室，负责施工的安全防卫工作。搅拌站、配电室、修理间、油库等位置设灭火器和灭火消防砂，生活区设消防水龙头和消防砂。并设专职安全员和消防员，确保施工和生活安全。 4.修建临时设施 我们将本着节约、必须的原则，按照总体施工布署，15天内完成现场规划、场地平整和生产、生活设施，接通水、电，做好一切临时设施。 5.机具、材料供应
投标承诺及保证 我公司保证遵守《工程建设标准强制性条文》及业主招标文件的有关规定，按照规范和规程的有关要求，配备强有力的治理和技术力量，调动最好的施工队伍，投入先进的施工机械设备，科学组织、严格治理、精心施工，优质高速完成本工程施工任务。1．质量目标 1.1施工质量总目标 依照工程招标文件及我公司的投标意愿,确定本工程施工质量目标为省级优良工程,并力争省级样板工程。 1.2单项工程施工质量目标 依照本工程省级优良的施工质量总目标,各分部工程施工质量目标为优良,其中主体确保优良。 1.3原材料质量目标 本工程所使用的要紧建材产品采纳具有建材产品合格证的优质产品,要紧材料、设备通过建设单位认可后再按样定货和使用，以确保原材料质量。 2．工程保修目标 土建工程、水电工程保修均按国家有关规定执行。 3．安全目标
严格操纵月轻伤率在1.2‰以内，项目确保实现“五无”目标，即无死亡事故，重大伤人事故，无重大机械事故，无重大火灾事故，无中毒事故。严格按照国家、省、市施工安全操作规程、操作条例及有关部门安全规定要求施工，落实措施，保证安全施工，杜绝重大安全事故的发生，确保安全生产达标；在施工期间，保证加强治理和教育，并采取有针对性的措施来确保工程的安全施工。 4．工期目标 按建设方在招标文件中的要求，按期竣工及交付使用。招标文件要求施工工期为120天，我公司保证在120个日历天完成施工图及招标方所要求的全部工作内容。 5．文明施工 以企业信誉和业主利益为重，在施工期间，严格按政府的规定、本企业的有关文明施工规程以及合同要求做好文明施工工作，争创现场文明施工样板工地标准。
目录 （1）施工技术方案 （2）质量承诺及保证措施 （3）安全文明施工保证措施 （4）工期承诺及保证措施 （5）施工主要工序 （6）施工机械 （7）项目管理人员配备 （8）施工总平面图 （9）企业基本概况 （10）投标人的业绩资料 （11）企业法人营业执照副本、资质证书副本、安全生产许可证副本、项目负责人的建造师注册证等复印件。
（1）施工技术方案 总体施工方案说明：根据招标文件及设计图纸的要求，我们对施工方案的选择本着保质量、保工期、合理节约资源的前提下进行，在此前提下，我们将编制详细的施工方案、严密的施工工艺流程图，尽可能做到流水作业、立体交叉作业、尽可能开辟多个施工作业面。 施工方法的确定是在兼顾技术工艺的先进性和经济上的合理性的情况下进行，对施工机械设备的选择应使施工主导机械的性能既能满足工程的需要，又能发挥其效能，尽量减少拆、装、运的次数；对辅助配套机械，其性能应及主导施工机械相匹配，以充分发挥主导施工机械的工作效率。施工现场的临时工程设施，本着周到完善的原则设置，配合施工进行合理有序的布置。开工前，各种准备工作做到及时、充分。 1.1施工重点、难点及主要控制措施 1.1.1本工程施工重点、难点 1.工程量大，施工工期紧。 2.不均匀沉降控制：路基的接触面也是路基控制的重点。 3．施工现场围护，保证居民正常通行。 4.本工程为地下不明管线较多，施工时需小心谨慎，仔细勘查后施工。 1.1.2主要控制措施 1.针对本工程施工工期短的特点，我司计划投入多套设备，多个施工班组，保证施工顺利快速完成。
2.管沟开挖和路基土方配备综合机械施工队进行施工，全力抓住晴天施工日，避开中、大雨天，抢住工期，开设两班制施工，分区分段在短时间内完成全部土方施工，避免雨天的影响。 3.本工程工期短，施工项目多而复杂的情况下，如何保证在最短的时间内实现本工程的施工目标且保证工期有所提前将是工程的施工难点。科学管理、备足劳力、精心安排，交叉施工，严密地组织是实现本工程工期的另一途径，使整个施工路径通畅，配备足够人力（包括足够的人力班组及材料准备人员），全力以赴确保进度目标的实现。 4.抓住主要项目及关键路径，其它项目期间同步进行，我公司计划将抽调年富力强、经验丰富的技术人员组建项目部。精心编制施工计划，合理安排工、机、料，制安切实可行的施工进度保证措施，并加以实施。 5.调查民意，仔细勘查地形，制定详细可行的施工围护方案。 1.2施工准备工作 1.2.1在施工前首先应做好以下施工准备工作： 1.熟悉施工图纸，如发现图纸问题，及时及设计部门联系解决。认真学习有关技术规范，安全操作规程及质量检验评定标准，制定本工程质量控制、试验、安全、文明施工的具体实施细则。 2.材料组织的好坏，直接关系到整个工程的施工质量、进度和工程造价。在施工前，应及时联系施工中所需材料的供应方，做好分供方调查，详细调查材料供应方的质量管理和质量保证情况、生
第四节室外网球场施工方案 1、基础重要性 球场最终是否符合要求，使用是否长久，表面是否美观漂亮，基础是关键： ①、原土层是否压实，是否有沉降不均现象； ②、碎石、石粉、沥青混凝土在施工过程中是否做到每层压实，是否达到了要求的密实度，压路机的运行速度是否符合要求，会不会因速度过快造成石粉、沥青层表面开裂； ③、排水坡度是否控制得好，积水是否可以控制在3mm之内； 2、基础施工方案 1、前期试验工作： 确定原素土层碾压最优含水率及设计密度是否符合要求，在球场内每15M 选取一个采样点，人工取样，进行液限和塑性试验，当土的液限大于50%，塑性大于26%时不能作为基础填充料使用。 2、建立平面控制网： 根据设计院所设计的图纸，进行轴线控制网3m×3m放置，用白石灰按照图纸外围尺寸放出球场范围大样，确保与图纸设计一致。 3、排水沟建造： ①、排水沟放线之后，首先确定排水方向，根据出水口的位置及沟底标高，确定排水沟的最高点与最低点，每隔15米打一控制桩，开挖过程中，抽样检测排水坡度是否符合设计要求，符合要求后，用电动打夯机将沟底原土夯实，确定平整并达到标高要求后，进行沟底砼基础浇筑，浇筑时注意砼标号是否达到设计要求，标高是否合符要求，在平整好场地后，立即进行排水沟的制作及盖板制作，制安时注意控制好盖板面的标高，保证平整美观。 ②、排水沟完成后，重点控制好沟边回填土这一关键环节，因沟边压路机很难压实，故水沟边300mm范围内，必须用石粉掺水泥3-5%回填，填一层，用电动打夯机打夯一层，且每层厚度不得超过300mm厚，绝对不允许沟边回填石块，回填后影响其回填的密实度与强度。
4、球场基础： ①、本工程采用一级公路标准施工，执行规范JTJ034-2000公路路面《基层施工技术规范》，施工期当日最低温度应在5度以上。 ②、原土挖高填低平整，采用先静后振，先慢后快的方式用YL-16压路机反复碾压6-8遍（压实密实度不小于90%），当素土层施工完成后，测定标高、坡度、平整度，素土层的密实度达到标准后，即可铺级配碎石层，将用石子的量算出后，晚上进料，白天铺筑，用多少运多少，避免运多又运出去。 ③、用3-5cm的石子均匀铺在球场，压实厚度为150厚，用10-12吨压路机反复碾压5-6遍，行车速度为25-30米/分钟，保持碾压后的石子不松动，表面无波纹。 ④、填补镶缝石料：如果碎石颗粒较大，表面缝隙较大时可用0.5-1cm 的碎石料，铺一层镶入石缝隙中，但不能形成单独一层，用10-2吨压路机反复碾压，速度为25-30米/分钟，压完后的密实度为2.2吨/平方米的压力,局部碾压不到的用人力夯实，不留死角。 ⑤、120mm 厚6%石粉稳定层： 按设计要求准确放线，控制好标高，根据试验测得的水泥石粉松铺系数和层顶标高计算摊铺厚度，并做好记号，摊铺后用YZC10双钢轮压路机碾压，随时检测应铺厚度、平整度和坡度，并调整补压成型，该层标高控制是整个结构层标高控制的关键，复测和调平补压的过程应反复进行，直到符合设计要求。 此工序开始后，严格掌握水泥与石粉的配比，严格按6%的水泥拌合均匀。摊铺要及时，辗压及时甚为重要。因为此层如果处理不好，在铺沥青时会出现压路机向前滚压时，将石粉及沥青混凝土挤压堆起，形成高低不平的波纹状面层。因此，我公司将用混凝土搅拌机按配比要求将水泥与石粉搅匀，再加水拌和成湿状，以手握成团状即可。 因设计厚度为120mm,摊铺时一定要分二层摊铺才能压实，否则会造成沉降不均，导致基础开裂。 先铺筑60mm厚，用YZ12压路机反复碾压6-8遍，密实度在95%以上。待有一定结构后再铺60mm厚，此层一定要平整，坡度准确，压完后用水平仪及4米的铝合金直板测量高度及平整度。此关系到沥青混凝土层铺设的平整度。压实后，淋水保养，在保养时间内不可用重车碾压，以防破坏稳定层面影响质量，首先浇水养护3天，再用YZ12压路机碾压，之后再养护3天，养护后进行抽样检查，抽样采用随机抽样3-5个点，确认达到设计标准后再进行下道工序的施工。
目录 编制说明 (4) 一、编制依据 (5) 二、工程概况 (6) 三、施工总平面布臵及说明 (8) 四、施工准备 (9) 1. 现场准备 (9) 2. 技术准备 (9) 3. 劳动力准备 (10) 4. 材料准备 (11) 5. 机械设备准备 (12) 五、施工部署 (12) 1. 工程项目组织机构 (12) 2. 各部门职责 (13) 3. 总体部署原则 (15) 4. 施工协调管理： (16) 5. 协调方式 (17) 6. 施工垃圾处理： (18) 7. 施工临时用电计划 (18) 六、工程施工计划及其说明 (21) 1. 进度计划保证措施 (21)
2.技术工人需用计划( 见表6-1) (21) 3.主要施工机械设备需用计划(见表6-3、表6-4) (22) 4.节约计划(降低成本措施) (23) 5.技术节约措施 (24) 七、主要工程项目的施工程序和施工方法 (26) 1.总施工工艺流程 (26) 2.机房内吊顶板施工方法 (26) 3.墙面彩钢板施工工艺 (27) 4.玻璃隔墙安装施工工艺 (27) 5.抗静电活动地板铺设施工工艺 (28) 6.玻化砖铺设施工工艺 (29) 7.电气安装施工工艺： (30) 8.空调工程安装施工工艺 (41) 9.机房集中监控弱电系统工程施工程序及要求: (43) 10.综合布线系统施工方案及工艺要求 (44) 11.机房监控工程： (49) 12.KVM系统施工方案及工艺要求： (51) 13.消防报警系统工艺流程 (53) 八、工程质量管理目标 (54) 1.质量方针 (54) 2.质量目标 (55) 3.工期目标 (55)
. 塑胶跑道施工案 一、施工案 1、工程概况 1.1概述 本工程为八小区小学运动场工程，计划投资57万无元，工程施工容包括250m长的环场塑胶跑道，环道的人工草皮足球场，两个小篮球场，以及沙坑、乓乒球区以及其它的运动场地。 1.2技术标准 环形跑道宽度为6.3m全部采用塑胶材料,小足球场宽47.5m；升旗台位于正北的环道，长4m，宽3m，采用砖砌台旗台座；沙坑位于跑道的外侧，沙坑助跑距离为18m，沙坑长8m，宽6m，四边缘高出原有地面1cm，沙坑四同采用砖砌坑壁，粉水泥砂浆抹光；足球场人工植草皮，蓝球场采用水泥砼拉毛。 1.3工期 本工程招标文件要求工期为2个月，我公司将根据类似施工经验，将原有工期进行提前，确保54天完工全部工程量。 2、施工部署 2.1施工组织机构 根据本工程的实际情况，结合我公司的管理经验，本项目将设置项目经理部一级管理机构，代表总公司全权负责该工程的施工管理。项目经理部下设工程技术组、质检安全组、机械物资部、综合办公室、中心试验室5个组。分为土施工队、砼施工队、塑胶施工
队、测量组。 2.2各部门主要职能 项目经理部：负责组织项目的生产，经营，投资控制，协调各部门关系，组织质量管理体系的运行。 技术科：贯彻执行有关技术政策及业主技术管理制度，对项目施工技术工作全面负责；负责制定施工案，编制施工组织设计，参与施工预决算，审查施工结算；负责施工过程中试验、测量等重大技术问题的决策及报告。 工程科：负责工程技术业务，编制工程进度计划，收集整理当月计量报表、汇集整理竣工资料、积极配合工区实施控制测量、自行处理一般技术问题，为项目经理提供可靠资料。 质检科：负责质量管理工作和工程创优计划的制定，并组织实施，负责工程质量事故的调查和处理，及时向上级报告。配合监理工程师对工程质量进行控制，负责工程日常施工质量监督工作。质检科下设中心实验室，负责施工前进行标准实验，施工中进行检测试验，施工后进行鉴定试验及数据整理，同时对工区实验工作进行指导监督，为项目经理及时提供处理意见建议。 机料科：负责组织机械、材料进场、进行机械管理设备保养、维修，对工区提出实用性指导意见，提供旬、月材料计划，使整个施工环节能有效运转。 综合科：负责整个工程的资金筹措、审计全过程资金流向，提出资金流动计划，做出成本核算，为项目经理提供决策依据；负责
施 工 组 织 设 计 编制人： 技术负责人： 项目经理： 编制时间：2014年2月15日
目录 第一章编制程序 (4) 1 编制依据 (4) 2 编制程序 (5) 第二章工程概况 (6) 1 工程概述 (6) 2 建筑特征 (6) 3 结构特征 (7) 4 工程地质水文情况 (8) 第三章施工总体部署 (8) 1 施工顺序 (8) 2 施工调度 (9) 第四章施工方案及主要技术措施 (22) 1 土方工程施工........................................................ 2 基坑排水降水措施 (25) 3 地梁施工 (26) 4 钢筋工程 (26) 5 焊接工程 (28) 6 模板工程施工方法 (29) 7 混凝土工程施工方法 (35) 8 砌体工程施工技术方案 (36) 9 装修工程施工技术方案 (40) 10 普通门窗工程 (44) 011 铝合金窗施工方法 (45) 12 施工测量方法 (45) 13 地下防水施工方法........................................................... 第五章施工准备工作计划 (50) 1 施工准备 (50) 2 施工技术准备 (51) 3 物资条件准备 (52)
4 施工组织准备 (53) 5 现场施工布臵 (54) 6 场外组织与管理的准备 (55) 第六章施工质量保证措施 (55) 1 施工质量管理及保证质量措施 (56) 2 质量保证体系实施 (56) 3 确保施工质量的技术措施 (57) 4 各工序质量保证措施 (58) 5 保证质量的管理措施 (59) 6 防止质量通病措施.................................. 错误！未定义书签。 7 土建施工对安装工程的配合措施...................... 错误！未定义书签。 8 过程服务与保修服务................................ 错误！未定义书签。 9 雨期施工措施...................................... 错误！未定义书签。第七章保证安全施工措施 (59) 第八章保证工期措施.................................... 错误！未定义书签。 1 保障措施.......................................... 错误！未定义书签。 2 施工进度的控制.................................... 错误！未定义书签。第九章文明施工及保卫措施.............................. 错误！未定义书签。 1 文明施工措施...................................... 错误！未定义书签。 2 半成品、原材堆料放................................ 错误！未定义书签。 3 现第场场地和道路.................................. 错误！未定义书签。 4 污水的处理和排放.................................. 错误！未定义书签。 5 粉尘控制.......................................... 错误！未定义书签。 6 噪音控制.......................................... 错误！未定义书签。 7 运输车辆.......................................... 错误！未定义书签。 8 现场卫生管理...................................... 错误！未定义书签。 9 保卫措施.......................................... 错误！未定义书签。 10 文明施工教育.................................... 错误！未定义书签。 11 现场施工人员管理守则............................ 错误！未定义书签。 12 本工程节能措施 (162) 第十章附图............................................ 错误！未定义书签。
施工组织方案 编制： 审核： 批准： 编制日期：年月日 审批日期：年月日
目录第一章综合说明2 第1节对招标文件的理解2 第2节公司的承诺3 第3节编制原则4 第4节编制说明5 第5节编制依据6 第6节适用X围6 第二章工程概况7 第1节建筑特征7 第2节结构特征9 第3节建设地点的特征11 第4节施工条件11 第5节主要实物工程量11 第6节工程施工的重点及难点13
第三章施工部置14 第1节总体思路14 第2节工程总体目标15 第3节施工组织管理机构16 第4节主要施工方案的选定20 第5节总体施工程序22 第四章施工准备工作计划31 第五章现场文明施工措施31 第六章施工现场环保措施38 第1节现场污水处理及排放设计38 第2节粉尘、噪音控制措施39 第七章工程技术资料管理39 第八章工程交验后服务措施40 第一章综合说明 第1节对招标文件的理解

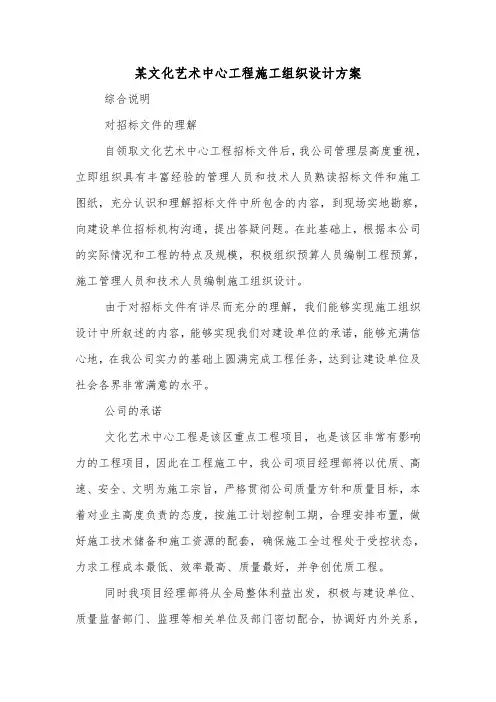

自领取**文化艺术中心工程招标文件后，我公司管理层高度重视，立即组织具有丰富经验的管理人员和技术人员熟读招标文件和施工图纸，充分认识和理解招标文件中所包含的内容，到现场实地勘察，向建设单位招标机构沟通，提出答疑问题。在此基础上，根据本公司的实际情况和工程的特点及规模，积极组织预算人员编制工程预算，施工管理人员和技术人员编制施工组织设计。 由于对招标文件有详尽而充分的理解，我们能够实现施工组织设计中所叙述的内容，能够实现我们对建设单位的承诺，能够充满信心地，在我公司实力的基础上圆满完成工程任务，达到让建设单位及社会各界非常满意的水平。 第2节公司的承诺 **文化艺术中心工程是该区重点工程项目，也是该区非常有影响力的工程项目，因此在工程施工中，我公司项目经理部将以优质、高速、安全、文明为施工宗旨，严格贯彻公司质量方针和质量目标，本着对业主高度负责的态度，按施工计划控制工期，合理安排布置，做好施工技术储备和施工资源的配套，确保施工全过程处于受控状态，力求工程成本最低、效率最高、质量最好，并争创优质工程。 同时我项目经理部将从全局整体利益出发，积极与建设单位、质量监督部门、监理等相关单位及部
