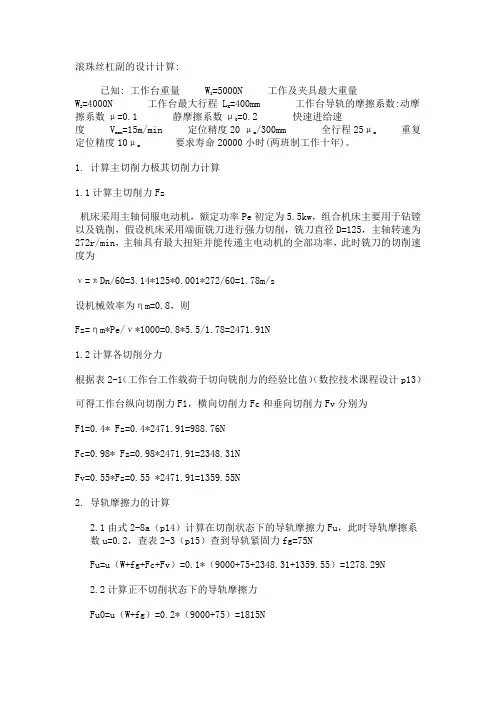

某台加工中心台进给用滚珠丝杠副的设计计算:
已知: 工作台重量 W 1=5000N 工作及夹具最大重量W 2=3000N 工作台最大行程 L K =1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ0=0.2 快速进给速度 V max =15m/min 定位精度20 μm /300mm 全行程25μm 重复定位精度10μm 要求寿命20000小时(两班制工作十年)。 表1
1)确定滚珠丝杠副的导程
因电机与丝杠直联，i=1 由表1查得
代入得，
按第2页表，取
2）确定当量转速与当量载荷
（1）各种切削方式下，丝杠转速
由表1查得
代入得
（1）各种切削方式下，丝杠轴向载荷
由表1查得
代入得
（3）当量转速
由表1查得
代入得
（2）当量载荷
代入得
3）预期额定动载荷
（1）按预期工作时间估算
=1.3
按表9查得：轻微冲击取 f
w
按表7查得：1～3取
按表8查得：可靠性97%取f
=0.44
c
=20000小时
已知：L
h
代入得
（2）拟采用预紧滚珠丝杠副，按最大负载F
计算：
max
=4.5
按表10查得：中预载取 F
e
代入得
取以上两种结果的最大值
4）确定允许的最小螺纹底径
（1）估算丝杠允许的最大轴向变形量
① ≤（1/3～1/4）重复定位精度
② ≤（1/4～1/5）定位精度
: 最大轴向变形量μm
已知：重复定位精度10μm, 定位精度25μm
① =3
② =6
取两种结果的小值=3μm
(2）估算最小螺纹底径
丝杠要求预拉伸，取两端固定的支承形式
(1.1～1.2)行程+（10～14）
已知：行程为1000mm,
代入得
5）确定滚珠丝杠副的规格代号
（1）选内循环浮动式法兰，直筒双螺母型垫片预形式
（2）由计算出的在样本中取相应规格的滚珠丝杠副FFZD4010-3
6) 确定滚珠丝杠副预紧力
其中
7）行程补偿值与与拉伸力
（1）行程补偿值
式中：
=（2～4）
(2) 预拉伸力
代入得
8）确定滚珠丝杠副支承用的轴承代号、规格
（1）轴承所承受的最大轴向载荷
代入得
（2）轴承类型
两端固定的支承形式，选背对背60°角接触推力球轴承（3）轴承内径
d 略小于
取
代入得
（4）轴承预紧力
预加负荷≥
（5）按样本选轴承型号规格
当d=30mm 预加负荷为：≥F
BP 所以选7602030TVP轴承
d=30mm
预加负荷为
9 ) 滚珠丝杠副工作图设计
(1) 丝杠螺纹长度L
s
：
L s =L
u
+2L
e
由表二查得余程Le=40
绘制工作图
（2）两固定支承距离L
1
按样本查出螺母安装联接尺寸
丝杠全长L
（3）行程起点离固定支承距离L
0由工作图得
Ls=1290
L
=1350
1
L=1410
=30
L
10 ) 电机选择（略）
11 ) 传动系统刚度
（1）丝杠抗压刚度
1）丝杠最小抗压刚度
= 6.6 ×10
K
smin
K
：最小抗压刚度 N/m smin
：丝杠底径
d
2
L
：固定支承距离
1
K
=575 N/m
smin
2）丝杠最大抗压刚度
=6.6 ×10
K
smax
K
：最大抗压刚度 N/m smax
=6617 N/m
K
smax
(2) 支承轴承组合刚度
1)一对预紧轴承的组合刚度
K
BO
=2×2.34
K
BO
：一对预紧轴承的组合刚度 N/m
d
Q
：滚珠直径 mm
Z ：滚珠数
Famax ：最大轴向工作载荷 N
：轴承接触角
由样本查出7602030TUP轴承是预加载荷的3倍
d
Q
=7.144 Z=17 =60
K
amax
=8700 N/m
K
BO
=375 N/m
2）支承轴承组合刚度
由表13两端固定支承
K b =2 K
BO
K
b
=750 N/m
K
b
：支承轴承组合刚度 N/m 3）滚珠丝杠副滚珠和滚道的接触刚度
K C = K
C
(
K
C
：滚珠和滚道的接触刚度 N/m
K
C
：查样本上的刚度 N/m
F
P
：滚珠丝杠副预紧力 N
C
a
：额定动载荷 N
由样本查得：
K C =1410 N/m；C
a
=3600N；
F
P
=1000 N
得K
C
=920 N/m
12) 刚度验算及精度选择（1）=
= N/m
= N/m
F
=
已知W
1
=5000 N ，=0.2
F
0=
1000 N
F
：静摩擦力 N
：静摩擦系数
：正压力 N
W
1
（2）验算传动系统刚度
K
min
：传动系统刚度 N
K
min
已知反向差值或重复定位精度为10
=222＞160
K
min
（3）传动系统刚度变化引起的定位误差
=1.7m
（4）确定精度
：任意300mm内的行程变动量对半闭环系统言， V
300p
V
≤0.8×定位精度-
300p
定位精度为20m/300
V
＜14.3m
300p
丝杠精度取为3级
V
=12m＜14.3
300p
(5) 确定滚珠丝杠副的规格代号
已确定的型号：FFZD
公称直径：40 导程：10
螺纹长度：1290
丝杠全长：1410
P类3级精度
FFZD4010-3-P
3
/1410×1290
13) 验算临界压缩载荷
F
c
： N
丝杠所受最大轴向载荷Fmax小于丝杠预拉伸力F不用验算。
14 ) 验算临界转速
n
c
=f×10
n
c
: 临界转速 n/min
f ：与支承形式有关的系数
：丝杠底径
：临界转速计算长度 mm
由表14得f=21.9
由样本得d
2
=34.3
由工作图及表14得：L
c2= L
1
- L
4310＞n
max
=1500 15 ) 验算：
D n =D
pw
n
max
D
：滚珠丝杠副的节圆直径 mm pw
: 滚珠丝杠副最高转速 n/min
n
max
≈41.4mm
D
pw
n
=1500r/min
max
62100＜70000
16) 滚珠丝杠副形位公差的标注（略）
表1：
一、滚珠丝杠的特长 1、1驱动扭矩仅为滑动丝杠的1/3 滚珠丝杠是滚珠丝杠与螺母间的螺纹沟槽做滚动运动，因此可获得高效率，与过去的滑动丝杠相比，驱动扭矩仅为1/3以下（图1与2）。从而，不仅可将旋转运动变为直线运动，而且可以容易地将直线运动变成旋转运动。 图1：正效率（旋转→直线）图2：反效率（直线→旋转） 1、1、1导程角的计算法 ……………………………………（ 1 ） β：导程角（度） d p：滚珠中心直径（mm） ρh：进给丝杠的导程（mm）
1、12推力与扭矩的关系 当施加推力或扭矩时，所产生的扭矩或推力可用（2）~（4）式计算。（1）获得所需推力的驱动扭矩 T：驱动扭矩 Fa：导向面的摩擦阻力 Fa=μ×mg μ：导向面的摩擦系数 g：重力加速度（ 9.8m/s2） m：运送物的质量（ kg ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图1） （2）施加扭矩时产生的推力 Fa：产生的推力（ N ） T：驱动扭矩（N mm ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图1）
（3）施加推力时产生的扭矩 T：驱动扭矩（N mm ） Fa：产生的推力（ N ） ρh：进给丝杠的导程（ mm ） η：进给丝杠的正效率（图2） 1、1、3驱动扭矩的计算例 用有效直径是：32mm，导程：10mm（导程角：5O41’的丝杠，运送质量为500Kg的物体，其所需的扭矩如下 （1）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.003，效率η=0.96） 导向面的摩擦阻力 Fa=0.003×500×9.8=14.7N 驱动扭矩 （2）滚动导向（μ=0.003） 滚珠丝杠及（μ=0.2，效率η=0.32）
滚珠丝杠的设计
滚珠丝杠的设计计算与选用 滚珠丝杠 滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。 滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。 1)与滑动丝杠副相比驱动力矩为1/3 由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。 2)高精度的保证 滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。 3)微进给可能 滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。 4)无侧隙、刚性高 滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。 5)高速进给可能 滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
滚珠丝杠副特性 ?传动效率高 ?滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4倍，如图1.1.1所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。 ?运动平稳 ?滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。 ?高精度 ?滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精 度。 ?高耐用性 ?钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持 性。 ?同步性好 ?由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。 ?高可靠性
滚珠丝杠副参数计算与选用1、计算步骤
2、确定滚珠丝杠导程Ph 根据工作台最高移动速度Vmax , 电机最高转速nmax, 传动比等确定Ph。按下式计算，取较大圆整值。
Ph=(电机与滚珠丝杠副直联时，i=1) 3、滚珠丝杠副载荷及转速计算 这里的载荷及转速，是指滚珠丝杠的当量载荷Fm与当量转速nm。滚珠丝杠副在n1、n2、n3······nn转速下，各转速工作时间占总时间的百分比t1%、t2%、t3%······tn%，所受载荷分别是F1、F2、F3······Fn。 当负荷与转速接近正比变化时，各种转速使用机会均等，可按下列公式计算： (nmax: 最大转速，nmin: 最小转速，Fmax: 最大载荷（切削时），Fmin: 最小载荷（空载时） 4、确定预期额定动载荷 ①按滚珠丝杠副预期工作时间Ln（小时）计算： ②按滚珠丝杠副预期运行距离Ls（千米）计算： ③有预加负荷的滚珠丝杠副还需按最大轴向负荷Fmax计算：Cam=feFmax(N) 式中： Ln-预期工作时间（小时，见表5) Ls-预期运行距离(km),一般取250km。 fa-精度系数。根据初定的精度等级（见表6)选。 fc-可靠性系数。一般情况fc=1。在重要场合，要求一组同样的滚珠丝杠副在同样条件下使用寿命超过希望寿命的90％以上时fc见表7选
fw-负荷系数。根据负荷性质（见表8）选。fe-预加负荷系数。（见表9)
表－5 各类机械预期工作时间Ln表－6 精度系数fa 机械类型 Ln(小时） 普通机械5000～10000 普通机床10000～20000 数控机床20000 精密机床20000 测示机械15000 航空机械1000 精度等 级 1.2.3 4.5 7 10 fa 1.0 0.9 0.8 0.7 表－7 可靠性系数fc 可靠性% 90 95 96 97 98 99 fc 1 0.62 0.53 0.44 0.33 0.21 表－8 负荷性质系数fw 负荷性 质 无冲击(很平 稳） 轻微冲击伴有冲击或振动fw 1～1.2 1.2～1.5 1.5～2 表－9 预加负荷系数fe 预加负荷类型轻预载中预载重预载fe 6.7 4.5 3.4 以上三种计算结果中，取较大值为滚珠丝杠副的Camm。 5、按精度要求确定允许的滚珠丝杠最小螺纹底d2m a.滚珠丝杠副安装方式为一端固定，一端自由或游动时（见图-5） 式中：E-杨氏弹性模量21×105N/mm2 dm-估算的滚珠丝杠最大允许轴向变形量（mm） Fo-导轨静摩擦力（N)。Fo＝mow(mo为静摩擦系数） L-滚珠螺母至滚珠丝杠固定端支承的最大距离（mm)
深圳tbi滚珠丝杠选型计算举例 选取的滚珠丝杠转动系统为： 磨制丝杠(右旋) 轴承到螺母间距离(临界长度) l = 1200mm n = 1200mm 固定端轴承到螺母间距离 L k 设计后丝杠总长 = 1600mm 最大行程 = 1200mm = 14（m/min） 工作台最高移动速度 V man = 24000工作小时。 寿命定为 L h μ= 0.1 （摩擦系数） = 1800 （r/min） 电机最高转速 n max 定位精度： 最大行程内行程误差 = 0.035mm 300mm行程内行程误差 = 0.02mm 失位量 = 0.045mm 支承方式为(固定—支承) W = 1241kg+800kg （工作台重量+工件重量） g=9.8m/sec2(重力加速度) I=1 (电机至丝杠的传动比) Fw=μ×W ×g = 0.1×2041×9.8 ≈ 2000 N(摩擦阻力)
F a --- 轴向载荷（N） F --- 切削阻力（N） F w --- 摩擦阻力（N） 从已知条件得丝杠编号： 此设计丝杠副对刚度及失位都有所要求，所以螺母选形为：FDG（法兰式双螺磨制丝杠） 从定位精度得出精度精度不得小于P5级丝杠 FDG_-_X_R-_-P5-1600X____ 计算选定编号 导程 = 14000/18000≈7.7mm 平均转速 平均载荷
时间寿命与回转寿命 =24000×266×60 =383040000转次 额定动载荷 以普通运动时确定fw 取 1.4 得：额定动载荷 C a ≥39673N 以C a 值从FDG 系列表及（丝杠直径和导程、丝杠长度表） 中查出适合的类型为： 公称直径： d 0=40mm 丝杠底径： d 0=33.9mm 导程：P ho =10mm 循环圈数：4.5 额定动载荷为：48244N 。 丝杠编号： FDG 40 × 10R - P5 - 4.5 - 1600 × ____ 预紧载荷 F ao = F max /3=11000/3 ≈ 3666 N 丝杠螺纹长度 L u =L 1-2L e L 1=L u +2L e =1200+2×40=1280mm 丝杠螺纹长度不得小于1280mm 加上螺母总长一半84mm(从系列表中查出螺母总长168mm)。 得丝杠螺纹长度 ≥ 1364m。
HJG-S系列滚珠丝杠副的主要性能选择 1 、轴向载荷、寿命 （1）、额定动载荷 Ca 一批相同的滚珠丝杠副 , 在轴向载荷 Fa 的作用力以较高的速度运转 10 ° 转 , 其 90% 的滚珠丝杠副不产生疲劳剥伤 , 此时的轴向载荷 Fa 称为该规格的额定动载荷 (Ca), 此值可在 HJG-S 具体尺寸规格表中查得。 （2）、额定静载荷 Cao Cao 系指滚珠丝杠副在静止（或转速较低）状态下，承受最大接触应力的滚珠和滚道接触面的塑性变形量之和为钢球直径的万分之一时的轴向载荷，此值可在 HJG-S 具体尺寸规格表中查得。 （3）、回转寿命 L 式中： L---- 加转命令： Ca---- 额定动载荷（ N ）： Fa---- 轴向载荷（ N ）： Fw---- 载荷系数。 无冲击载荷平滑运动时 Fw=1.0-1.2 普通运动时 Fw=1.2-1.5 冲击振动时 Fw=1.-2.5 (4) 、时间寿命 Lh 式中： Lh---- 时间寿命； L---- 回转寿命； n---- 转速（转 / 分） 2 、按预期工作时间确定预期额定动载荷 Cam 式中： Lh---- 预期工作时间（小时）见表 a ； fa---- 精度系数见表 b ； fc---- 可靠性系数一般 fc=1 ； fw---- 负荷系数见表 c 。 ---- 当量转速（转 / 分） Fm---- 表示当量载荷（ N ） 表 a 各类机械预期工作时间 Lh （小时）
机械类型 工作时间 普通机床 5000—10000 普通机床 10000—15000 数控机床 20000 精密机床 20000 测试机床 15000 航空机械 1000 表b 精度系数 1.2.3 4.5 7 10 fa 1.0 0.9 0.8 0.8 表c 负荷系数 无冲击、平稳 轻微冲击 伴有冲击、振动 fw 1—1.2 1.2—1.5 1.5—2 3、滚珠丝杠副的预加负荷 （1）、滚珠丝杠、螺母间的预加负荷FP 为了消除轴向间隙，增加滚珠丝杠副的刚性和定位精度，在丝杠螺母间加以预加负荷FP。过大的FP值将引起滚珠丝杠副寿命下降及摩擦力矩增大，而FP过小，会出现轴向间隙，影响定位精度，因此在一般情况下： 取 Fp=Fm/3 试中:Fp---预加载荷；Fm---当量载荷（N）；当轴向载荷不能确定时取Fp=Ca/(8-10) （2）、对预拉但滚珠丝杠副的行程补偿值C和预拉伸力FPL 为补偿因工作温度升高而引起的丝杠伸长，保证滚珠丝杠在正常使用时的定位精度和滚珠丝杠的系统刚度要求较高的高精度滚珠丝杠副，其丝杠轴需进行预加负荷拉伸。一般下列方法实现。 1 ）、滚珠丝杠轴在制造时，可提出目标行程的行程补偿值 C C=a. △ t.Lu=11.8 △ tLu. 式中： C ---- 行程补尝值（ um ）；△ t ---- 温度变化值。一般取 2 ℃—3℃；Lu----滚珠丝杠副的有效行程（mm）; a----丝杠的线膨胀系数11.8× /度 2）、滚珠丝杠副安装时丝杠的拉伸力Fpl 式中：Fpl----预拉伸力（N）；△ t ----滚珠丝杠的温升，一般为2-3；d2----滚珠丝杠螺纹底径（mm）； E----杨氏弹性模量:2.1x105N/mm2 4、滚珠丝杠副的极限转速与允许转速 滚珠丝杠副的极限转速主要是指滚珠丝杠副在高速运转时，避免产生共振现象，使滚珠丝杠副正常运转。 式中：----极限转速（转速/分）；K----安全系数，一般取0.8；Lb----安装间距；
（四）滚珠丝杠选择 1、滚珠丝杠工作长度计算 余量行程工作台l l l l ++= 丝杠工作长度：mm l X 44020320100=++= 丝杠工作载荷：N F X 500= 丝杠的工况均为：刷鞋机每天开机6小时；每年300个工作日；工作8年以上。 丝杠材料：CrWMn 钢；滚道硬度为58~62HRC ；丝杠传动精度为mm 04.0±。 平均转速n=125r/min （min /1254 1000 5.01000r p v n =?=?= 工作台） 2、计算载荷C F 求解 N N F K K K F m A H F C 5505000.10.11.1=???== 查《机电一体化设计基础》表2-6；2-7；2-8的0.10.11.1===A H F K K K ；；，查表2-4取C 级精度。 表2-6 载荷系数 表2-7 硬度系数 表2-8 精度系数
3、额定动载荷计算a C '计算 寿命：h L h 1440083006=??=' N N L n F C h m C a 31601067.1144002005501067.13434≈???? ? ????=?'=' 4、滚珠丝杠副选择 假设选用FC1型号，按滚珠丝杠副的额定动载荷a C 等于或稍大于a C '的原则，选汉江机床厂出品的2004-2.5，N C a 5393=， 其参数如下： 5、稳定性验算 1） 由于一端轴向固定的长丝杠在工作时可能会发生失稳，所以在设计时应验算其安全系数 S ，其值应大于丝杠副传动结构允许安全系数[S]（见表2-10） 丝杠不会发生失稳的最大载荷称为临界载荷cr F （N ）按下式计算：
目录 前言……………………………………………………………………………………滚珠丝杠螺母副的设计……………………………………………………轴承选择……………………………………………………………………………电机选择……………………………………………………………………………设计总结……………………………………………………………………………参考文献……………………………………………………………………………
前言 机电一体化是以机械技术和电子技术为主题，多门技术学科相互渗透、相互结合的产物，是正在发展和逐渐完善的一门新兴的边缘学科。机电一体化使机械工业的技术结构、产品结构、功能与构成、生产方式及管理体系发生了巨大变化，使工业生产由“机械电气化”迈入了以“机电一体化”为特征的发展阶段。 随着社会生产和科学技术的迅速发展，机械产品的性能和质量不断提高。产品的更新换代也不断加快。因此对机床不仅要求具有较高的精度和生产率，而且应能迅速地适应产品零件的变换，生产的需要促使了数控机床的产生。 数控机床是指机床的操作命令以数值数字的形式描述工作过程按规定的程序自动进行的机床。随着微电子技术，特别是计算机技术的发展，数控机床迅速地发展起来。 装备工业的技术水平和现代化程度决定着整个国民经济的水平和现代化程度，数控技术及装备是发展新兴高新技术产业和尖端工业（如信息技术及其产业、生物技术及其产业、航空、航天等国防工业产业）的使能技术和最基本的装备。马克思曾经说过“各种经济时代的区别，不在于生产什么，而在于怎样生产，有什么劳动资料生产”。制造技术和装备就是人类生产活动的最基本的生产资料，而数控技术又是当今先进制造技术和装备最核心的技术。当今世界各国制造业广泛采用的数控技术，以提高制造能力和水平，提高对动态多变市场的适应能力和竞争能力。此外世界上各工业发达国家还将数控技术及数控装备列为国家的战略物资，不仅采取重大措施来发展自己的数控技术及其产业，而且在“高精尖”数控关键技术和装备方面对我国实行封锁和限制政策。总之，大力发展以数控技术为核心的先进制造技术已成为世界各发达国家加速经济发展、提高综合国力和国家地位的重要途径。 此次“机电一体化课程设计”主要简单设计出数控机床系统，其实离实际真正工业用数控机床还有很大的距离。由于时间仓促和自己知识水平有限，在设计中难免会有些许瑕疵，恳请老师指正。
Δ3 一、进给传动部件的计算和选型 进给传动部件的计算和选型主要包括:确定脉冲当量、计算切削力、选择滚珠丝杠螺母副、计算减速器、选择步进电机等。 1、脉冲当量的确定 根据设计任务的要求，X方向的脉冲当量为δx=0.005mm/脉冲，Z 方向为δz=0.01mm/脉冲。 2、切削力的计算 切削力的分析和计算过程如下： 设工件材料为碳素结构钢，σb=650Mpa；选用刀具材料为硬质合金YT15；刀具几何参数为：主偏角κr=60°，前角γo=10°，刃倾角λs=-5°；切削用量为：背吃刀量a p=3mm，进给量f=0.6mm/r，切削速度vc=105m/min。 查表得：C Fc=2795，x Fc=1.0，y Fc=0.75，n Fc=-0.15。 查表得：主偏角κr的修正系数kκrFc=0.94；刃倾角、前角和刀尖圆弧半径的修正系数均为1.0。 由经验公式（3—2）,算得主切削力F c=2673.4N。由经验公式F c：F f： F p=1：0.35：0.4，算得进给切削力F f=935.69N，背向力F p=1069.36N。 3、滚珠丝杠螺母副的计算和选型 （1）工作载荷F m的计算 已知移动部件总重G=1300N；车削力F c=2673.4N，F p=1069.36N，F f=935.69N。根据F z=F c，F y=F p，F x=F f的对应关系，可得：F z=2673.4N，F y=1069.36N，F x=935.69N。 选用矩形—三角形组合滑动导轨，查表，取K=1.15，μ=0.16，代入F m=KF x+μ（F z+G），得工作载荷F m=1712N。 （2）最大动载荷F Q的计算 设本车床Z向在最大切削力条件下最快的进给速度v=0.8m/min，初选丝杠基本导程P h=6mm，则此时丝杠转速n=1000v/P h=133r/min。取滚珠丝杠的使用寿命T=15000h，代入L0=60nT/106，得丝杠系数
滚珠丝杠的设计计算与选用 滚珠丝杠 滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。 滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。 1)与滑动丝杠副相比驱动力矩为1/3 由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。 2)高精度的保证 滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。 3)微进给可能 滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。 4)无侧隙、刚性高 滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。 5)高速进给可能 滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
滚珠丝杠副特性 ?传动效率高 滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的 2～4倍，如图1.1.1所示，所以能以较小的扭矩得到较大的推力，亦可 由直线运动转为旋转运动（运动可逆）。 ?运动平稳 滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。 ?高精度 滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精度。 ?高耐用性 钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持性。 ?同步性好 由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。 ?高可靠性 与其它传动机械，液压传动相比，滚珠丝杠传动系统故障率很低，维修保养也较简单，只需进行一般的润滑和防尘。在特殊场合可在无润滑状态下工作。 ?无背隙与高刚性 滚珠丝杠传动系统采用歌德式（Gothic arch）沟槽形状（见图 2.1.2—2.1.3）、使钢珠与沟槽达到最佳接触以便轻易运转。若加入适当 的预紧力，消除轴向间隙，可使滚珠有更佳的刚性，减 ?少滚珠和螺母、丝杠间的弹性变形，达到更高的精度。 现代制造技术的发展突飞猛进，一批又一批的高速数控机床应运而生。它不仅要求有性能卓越的高速主轴，而且也对进给系统提出了很高的要求：(1)最大进给速度应达到40m/min或更高；(2)加速度要高，达到1g以上；(3)动态性能要
本科生专业课程设计 （届） 学生姓名： 学号： 专业名称： 班级： 指导教师： 年月日
目录 专业课程设计计算说明书 (3) 原始数据 (3) 一、系统总体方案设计 (3) 二、机械系统的设计计算 (4) 三、控制系统设计 (19)
专业课程设计计算说明书 原始数据 设计一台微机控制XY两坐标工作台，采用MCS-51单片机控制, 控制方式采用步进电机开环控制。其他参数如下： 一、系统总体方案设计 由设计任务书知，本次设计可采用如下方案： （一）机械系统 1、传动机构采用滚珠丝杠副与齿轮或带减速。 2、导向机构采用滚动直线导轨。 3、执行机构采用步进电机。 （二）接口设计 1、人机接口
（1）采用键盘或BCD 码盘作为输入。 （2）采用LED 作为电源等指示标志。 （3）采用蜂鸣器或扬声器作为警报装置。 （4）采用数码管作为显示器。 2、机电接口 采用光电偶合器作为微型机与步进电动机驱动电路的接口，实现电气隔离。 （三）伺服系统设计 本次设计的系统精度要求不高，载荷不大，因此采用开环控制。 （四）控制系统设计 1、控制部分方案选择 控制方案不外乎三种：开环控制、半闭环控制、闭环控制。 上图为最简单的“开环控制”，若在“机械传动”机构中引出反馈控制部分，再经过比较放大的则为“半闭环控制”。如若是在“机械执行机构中引出反馈则为闭环控制。 采用步进电机来实现驱动，一般情况下多采用开环控制。因为步进电机的输出 转角与控制器提供的脉冲数有着正比关 系，电机转速与控制器提供的脉冲频率成正比。因此通常在精确度要求不是很高时， 采用步进电机是合理的。当然，由于步进电机具有高频易失步，负载能力不强的缺点。 二、机械系统的设计计算 （本次设计若未作特殊说明，其中的表与图均来自：由郑堤主编的《机电一体化设计基础》） （一）初选步进电动机 根据已知条件：X 、Y 方向的脉冲当量y x δδ、分别为： 开环控制流程图 开环控制原理图
计算举例 某台加工中心台进给用滚珠丝杠副的设计计算: 已知: 工作台重量 W 1=5000N 工作及夹具最大重量W 2=3000N 工作台最大行程 L K =1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ0=0.2 快速进给速度 V max =15m/min 定位精度20 μm /300mm 全行程25μm 重复定位精度10μm 要求寿命20000小时(两班制工作十年)。 表1 解： 1) 确定滚珠丝杠副的导程 max max h i n V P =? ::/min :/min :h max max mm m r i P V n 滚珠丝杠副的导程 工作台最高移动速度 电机最高转速 传动比 因电机与丝杠直联，1i = 由表查得 max 15/min m V =
max 1500/min n r = 代入得， 10h mm P = 2)确定当量载荷 112() m s n F F F W W P μ==+++ 可求得： 12342920,1850,1320, 800,1290m F N F N F N F N F N ===== 3)确定当量转速 112212/min m n t n t n r t t ++???==++??? 230 4）预期额定动载荷 ①按预期工作时间估算。 按表3-24查得：轻微冲击取.w f =13 按表3-22查得：精度等级1-3取.a f =10 按表3-23查得：可靠性97%取.c f =044 已知h L h =20000 得：nm a c C N = =24815 ②拟采用预紧滚珠丝杠，按最大负载max F 计算， 按表3-25查得：中预载取：.e f =45 max F F N ==12920，代入得 ' max am e C f F N ==13140
1滚珠丝杠副的载荷计算 ⑴工作载荷F 工作载荷F是指数控机床工作时，实际作用在滚珠丝杠上的轴向作用力，其数值可用下列进给作 用力的实验公式计算： 对于燕尾形导轨机床 F=kFx+f(Fz+2Fy+W)(1) 对于矩形导轨机床 F=kFx+f(Fz+Fy+W) (2) 对于三角形或组合导轨机床 F=kFx+f(Fz+W)(3) 对于钻镗主轴圆导轨机床 对于滚动导轨机床 F=Fx+f(Fz+W)+Fr(5) 式(1)?(5)中：Fx、Fy、Fz—x、y、z方向上的切削分力，N; Fr —密封阻力，N; V—移动部件的重量，N; M—主轴上的扭矩，N- m dz—主轴直径, mm 表 1 f'—导轨摩擦系数；f —轴套和轴架以及主轴的键的摩擦系数；k—考虑颠覆力矩影响的实验系数。正常情况下，k、f与f可取表1数值。 (2)最小载荷Fmin 最小载荷F?min为数控机床空载时作用于滚珠丝杠的轴向载荷。此时， Fx=Fy=Fz=Q (3)最大工作载荷F?max 最大载荷F?max为机床承受最大切削力时作用于滚珠丝杠的轴向载荷。
(4)平均工作载荷Fm与平均转速nm 当机床工作载荷随时间变化且此间转速不同时， 式中：1,t2,…，tn分别为滚珠丝杠在转速n1,n2,…，nn下，所受轴向载荷分别是F1,F2,…, Fn 时的工作时间(min) 当工作载荷与转速接近正比变化且各种转速使用机会均等时，可用下式求得Fm和nm Fm=(2Fmax+Fmin y 3(8) nm=(nm ax+nmin)/2(9) 2滚珠丝杠副主要技术参数的确定 (1)导程Ph 根据机床传动要求，负载大小和传动效率等因素综合考虑确定。一般选择时，先按机床传 动要求确定，其公式为：Ph> vmax/nm ax(10) 式中：vmax—机床工作台最快进给速度， mm/mir; nmax-驱动电机最高转速，r/min。在满足控制系统分辨率要求的前提下，Ph应取较大的数值。 (2)螺母选择 由于数控机床对滚珠丝杠副的刚度有较高要求，故选择螺母时要注重其刚度的保证。推荐按高刚度要求选择预载的螺母型式。其中插管式外循环的端法兰双螺母应用最为广泛。它适用重载荷传动、高速驱动及精密定位系统。并在大导程、小导程和多头螺纹中具有独特优点，且较为经济。 ①滚珠的工作圈数i和列数j。根据所要求性能、工作寿命，推荐按表 2选取。 表2 ②法兰形状。按安装空间由标准形状选择，亦可根据需要制成特殊法兰形状。 (3)导程精度选择 根据机床定位精度，确定滚珠丝杠副导程的精度等级。一般情况下，推荐按下式估算: 式中：E――累计代表导程偏差，卩m;
xxxx大学 题目：《滚珠丝杠结构设计》 学院：职业技术教育学院 专业：机械工程 班级：机械Z125班 学号： 姓名： 指导教师： 2015年1月14日
摘要：螺旋传动是应用非常广泛的机械传动之一，最常见的一种是滑动螺旋传动。但是，由于滑动螺旋传动的接触螺旋面间存在着比较大的滑动摩擦阻力，故其传动效率低、磨损快、使用寿命短，已不能完全适应现代机械传动在高速度、高效率、高精度等方面的发展要求。 为了减小丝杠传动副的摩擦和提高传动效率，国内外已普遍采用以滚动摩擦代替滑动摩擦原理，简称“滚化”原理，创造了滚珠丝杠副这种先进的新型传动机构。 对于滚珠丝杠副，其结构上的明显特征是： 构件间的可动连接通常不是借助于运动副本身，而是在丝杠和螺母两构件之间利用中间元件（滚珠）来实现的。滚珠丝杠副是在丝杠与螺母旋合螺旋槽之间放置适量滚珠作为中间传动体，借助滚珠返回通道，构成滚珠在闭合回路中循环的螺旋传动机构。如图：1-1 图：1-1 根据课题要求，我们对滚珠丝杠进行了以下设计： 有效导程1000，丝杠直径50mm
滚珠丝杠结构设计说明书 一、滚珠丝杠的预拉伸结构设计 丝杠又称丝杆．它是机械传动上最常使用的传动元件．其主要功能是将旋转运动转换成直线运动．既可以使用较小的转矩得到很大的推力，又可以作为减速装置，得到很大的减速比；也有将直线运动变成旋转运动的。丝杠作为高精度的动力驱动装置，应用越来越广泛。采用丝杠两端固定的安装方式，需要作预拉伸处理。目的是减小丝杠工作中因热膨胀、自重引起的弹性变形从而加大导程，影响传动比和传动精度。对要求精密的传动丝杠，需要热膨胀补偿。而丝杠预拉伸就是常用的补偿方式。 在丝杠制造时，使丝杠螺纹部分的长度小于公称长度一个预拉伸量，预拉伸量略大于热膨胀量。装配时，通过一定拉伸结构，将丝杠拉长一个预拉伸量，使丝杠螺纹部分达到公称长度。工作时，热膨胀量抵消部分预拉伸量，丝杠拉应力下降，但长度不变。从而保证螺距精度不受热膨胀的影响。 二、丝杠两端采用双螺母防松设计 依其可靠性和拆装的方便，在机械装备中的螺栓联接多采用双螺母防松。众所周知，螺栓联接采用双螺母防松与单螺母防松的原理是一致的，即“自锁”所不同之处在于双螺母防松效果远高于单螺母防松。究其原因是２个对顶螺母拧紧后，在２个螺母与螺栓组成的螺纹副中螺牙侧面受到的轴线方向的压力方向相反，从而当外力使螺纹副中螺牙上的压力减少成为不可能。外力使一方压力减少，而另一方压力必然上升，从而保证了在螺纹副中螺牙上的总压力不变，也即防松总阻力矩不变。“自锁”会得以保证。 圆螺母用止动垫圈又称止退垫圈，俗名王八垫，是一种防止圆螺母松动的垫圈。，垫圈和圆螺母配套使用，使用时垫圈装在螺母开槽的那一侧，紧固后将内外止动耳折弯放到槽里。圆螺母紧固后，分别将内外耳朵扳成轴向，分别卡在轴上的键槽和圆螺母的开口处，这样，圆螺母就不会由于轴的转动而松脱。 三、丝杠螺母副的选择 根据一、二两点的设计及课题要求的滚珠丝杠有效导程1000，丝杠直径50mm，选择的丝杠螺母副的型号：HJG-S FYND 5010-3 。
滚珠丝杠的设计计算 与选用
滚珠丝杠的设计计算与选用 滚珠丝杠 滚珠丝杠是将回转运动转化为直线运动，或将直线运动转化为回转运动的理想的产品。 滚珠丝杠由螺杆、螺母和滚珠组成。它的功能是将旋转运动转化成直线运动，这是滚珠螺丝的进一步延伸和发展，这项发展的重要意义就是将轴承从滚动动作变成滑动动作。由于具有很小的摩擦阻力，滚珠丝杠被广泛应用于各种工业设备和精密仪器。 滚珠丝杠是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。 1)与滑动丝杠副相比驱动力矩为1/3 由于滚珠丝杠副的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。 2)高精度的保证 滚珠丝杠副是用日本制造的世界最高水平的机械设备连贯生产出来的，特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。 3)微进给可能 滚珠丝杠副由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。 4)无侧隙、刚性高 滚珠丝杠副可以加予压,由于予压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加予压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。 5)高速进给可能 滚珠丝杠由于运动效率高、发热小、所以可实现高速进给(运动)。
滚珠丝杠副特性 ?传动效率高 ?滚珠丝杠传动系统的传动效率高达90%～98%，为传统的滑动丝杠系统的2～4倍，如图1.1.1所示，所以能以较小的扭矩得到较大的推力，亦可由直线运动转为旋转运动（运动可逆）。 ?运动平稳 ?滚珠丝杠传动系统为点接触滚动运动，工作中摩擦阻力小、灵敏度高、启动时无颤动、低速时无爬行现象，因此可精密地控制微量进给。 ?高精度 ?滚珠丝杠传动系统运动中温升较小，并可预紧消除轴向间隙和对丝杠进行预拉伸以补偿热伸长，因此可以获得较高的定位精度和重复定位精 度。 ?高耐用性 ?钢球滚动接触处均经硬化（HRC58～63）处理，并经精密磨削，循环体系过程纯属滚动，相对对磨损甚微，故具有较高的使用寿命和精度保持 性。 ?同步性好 ?由于运动平稳、反应灵敏、无阻滞、无滑移，用几套相同的滚珠丝杠传动系统同时传动几个相同的部件或装置，可以获得很好的同步效果。 ?高可靠性
某台加工中心台进给用滚珠丝杠副的设计计算: 已知: 工作台重量 W 1=5000N 工作及夹具最大重量W 2=3000N 工作台最大行程 L K =1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦系数μ0=0.2 快速进给速度 V max =15m/min 定位精度20 μm /300mm 全行程25μm 重复定位精度10μm 要求寿命20000小时(两班制工作十年)。 表1 1)确定滚珠丝杠副的导程 因电机与丝杠直联，i=1 由表1查得 代入得，
按第2页表，取 2）确定当量转速与当量载荷 （1）各种切削方式下，丝杠转速 由表1查得 代入得 （1）各种切削方式下，丝杠轴向载荷 由表1查得
代入得 （3）当量转速 由表1查得 代入得 （2）当量载荷 代入得 3）预期额定动载荷 （1）按预期工作时间估算
=1.3 按表9查得：轻微冲击取 f w 按表7查得：1～3取 按表8查得：可靠性97%取f =0.44 c =20000小时 已知：L h 代入得 （2）拟采用预紧滚珠丝杠副，按最大负载F 计算： max =4.5 按表10查得：中预载取 F e 代入得 取以上两种结果的最大值 4）确定允许的最小螺纹底径 （1）估算丝杠允许的最大轴向变形量 ① ≤（1/3～1/4）重复定位精度
② ≤（1/4～1/5）定位精度 : 最大轴向变形量μm 已知：重复定位精度10μm, 定位精度25μm ① =3 ② =6 取两种结果的小值=3μm (2）估算最小螺纹底径 丝杠要求预拉伸，取两端固定的支承形式 (1.1～1.2)行程+（10～14） 已知：行程为1000mm, 代入得
选用滚珠丝杠副设计步骤实例 一、 设计计算条件 工作台重：W 1=8000N 工件重：W 2=5000N 最大行程：S max =760mm 丝杠两端支承间距：l s =1080mm 螺纹全长S=1000mm 安装方式固定—固定 定位精度：±0.012/300mm （空载） 重复定位精度：±0.006mm （空载） 寿命：L h =15000h 工作台摩擦系数：μ=0.04 驱动电机：N max =1500r/m 切削方式：车铣或铣削，一般工作状态，工作条件（见表1） 摩擦阻力：F r =（W 1 +W 2）·μ=520(N) 表1 二、 设计计算 1、选择导程L L ≥ ）（mm 101500 15000 max max ==N V 取L=10mm 2、计算当量载荷F m 、当量转速N m (见表2)
计算公式3 1 n n 2211n n 3n 22321131m t ...t t t ...t t ）（?++??+???++??+??=N N N N F N F N F F n 21n n 2211m t ...t t t ...t t +++?++??+?= N N N N 表2 代入公式得F m =2776（N ） N m =477（l/min ） 3、寿命： 计算公式6 3 m w 10f a ??? ?????=F C L m h 60N L L ?= 6 0s 10 L L L ?= 式中L ——回转时间 r （见表3） L h ——寿命时间 Km C a ——额定动载荷 N （见产品样本） f w ——载荷系数（见表4） 滚珠丝杠副预期工作寿命L h 表3 载荷系数f w 表4
1.滚珠丝杠及电机选型计算 1.1 确定滚珠丝杠副的导程 根据电机额定转速和X 向滑板最大速度，计算丝杠导程。X 向运动的驱动电机选择松下MDMA152P1V ，电机最高转速为4500rpm 。电机与滚珠丝杆直连，传动比为1。X 向最大运动速度25mm/s ，即1500mm/min 。则丝杠导程为 mm n i V P h 34.045001/1500/max max ≈?=?= 实际取mm P h 10=，可满足速度要求。 1.2 滚珠丝杠副的载荷及转速计算 滚动导轨承重时的滑动摩擦系数最大为0.004，静摩擦系数与摩擦系数差别不大，此处计算取静摩擦系数为0.006。则导轨静摩擦力： N f g M F 2.108548.91500006.000=?+??=+??=μ 式中： M ——工件及工作台质量，经计算M 约为1500kg 。 f ——导轨滑块密封阻力，按4个滑块，每个滑块密封阻力5N 。 由于该设备主要用于检测，丝杠工作时不受切削力，检测运动接近匀速，其阻力主要来自于导轨、滑块的摩擦力。则有： 15010/2560/60min max =?=?=≈h P v n n rpm N F F F 2.1080min max =≈≈ 滚珠丝杠副的当量载荷： 3 2min max F F F m +=≈0F =108.2N 滚珠丝杠副的当量转速： 1502 min max =+=n n n m rpm 1.3 滚珠丝杠副预期额定动载荷 1.3.1按滚珠丝杠副的预期工作时间计算： N f f f F L n C c a w m h m am 06.5551 110012.10815000150601006033=??????=? = 式中： m n ——当量转速，15010/2560/60=?=?=h m P v n rpm h L ——预期工作时间，测试机床选择15000小时
滚珠丝杠的选型计算 摘要： 随着机床及自动化行业的高速发展，滚珠丝杠的使用变得越来越广泛。许多机械工程师在对自己的设备所需要的滚珠丝杠选型时，面对丝杠资料上给的复杂的计算公式和繁杂选型步骤，感觉无从下手，不知道那些是需要重点考虑的关键点。为了使滚珠丝杠的选型步骤更为清晰简便，更既具备可操作性，我结合多年来丝杠的选型经验，对丝杠的选型做了一些归纳、简化，让丝杠的选型选型更为简单明了。顺便对应的伺服电机的选型也做说明。 关键词：滚珠丝杠、计算选型、伺服电机、机床、自动化。 一、确认使用条件： 1、被移动负载的质量：M (KG) 2、丝杠的安装方向：水平、垂直、倾斜； 3、沉重导轨的形式：线轨、平面导轨、 4、丝杠的行程：L (mm) 5、负载移动的速度：v (m/s) 6、负载需要的加速度：a (m/s^2) 7、丝杠的精度：C3到C7级 8、丝杠使用的环境：特殊环境需求的考虑。 二、简化计算选型： 举例，使用条件如下： 1、被移动负载重量：M=50kg; 2、安装方向：垂直安装; 3、导轨形式：线性滑轨 4、速度：v=0.2m/s 5、加速时间：t=0.1s 6、行程：1000mm； 7、精度：0.1mm 三、计算过程： 1、计算加速度：a=v/t=0.2/0.1=2m/s^2 (v：速度；t：加速时间) 2、计算丝杠的最大轴向力：F=Mgμ+Ma +Mg (水平运动，去除Mg选型，M负载重
量；g重力加速度9.8；μ：摩擦系数，平面导轨取值0.1，线轨取值：0.05；a加速度) F=50*9.8*0.05+50*2+50*9.8=614.5N 3、计算出丝杠的轴向负载以后，选型会出现两个分支，一种情况是客户不知道设备的设 计寿命年限，以及每一年中丝杠的使用平率，不做精确的丝杠寿命校核。那么我们推荐一种简单可行的方法，就是查询丝杠资料中的动负荷值C。结合第7项精度0.1mm 的要求，我们推荐常备FSI螺帽形式的丝杠，尺寸参数表如下： 根据丝杠的轴向推力：F=614.5N=62.7kgf；我们推荐将F乘以4~8之间的一个系数，对于使用平率低，可靠度要求不高的情况，我们推荐4倍系数，对于可靠度要求较高，我们推荐8倍的系数。 根据举例：F*8=62.7*8=501.6kgf；查询丝杠的表格，16-5T3的丝杠，其动负荷是1000kgf； 大于501.6kgf，所以16-5T3的丝杠可以满足要求；该型号表示，丝杠的公称直径为16mm；丝杠导程为5mm； 4、对于丝杠寿命有明确要求的选型，举例如下： 根据此前的举例，丝杠用20s做一次往返运动，停留10s在进行下一个循环。每天工作16小时，每年工作300天，设计寿命10年。则计算丝杠的转数寿命为： L=1000/5*2*2*60*16*300*10 (1000是行程，5是导程，2是往返，2是每分钟2次，
数控滑台进给用滚珠丝杠副的设计计算: 横向与纵向滑台的总重量 W 1=3000N 立柱最大重量W 2 =5000N 工作台最 大行程 L K =1000mm 工作台导轨的摩擦系数:动摩擦系数μ=0.1 静摩擦 系数μ 0=0.2 快速进给速度 V max =8m/min 定位精度20 μm/300mm 全行程25μm重复定位精度10μm要求寿命20000小时(两班制工作十年)。 1)确定滚珠丝杠副的导程 因伺服电机与丝杠直联，i=1 由表1查得 V m ax =8m/min n m ax =1440r/min 代入得，
P h ≈5.56mm 由于计算出的P h 值应取较大值圆整，因此 P h =6mm 2）确定当量转速与当量载荷 （1）各种切削方式下，丝杠转速 由表1查得 V 1=0.6 V 2 =0.8 V 3 =1 V 4 =8 代入得 n 1=100 n 2 =133 n3=167 n 4 =1333 （1）各种切削方式下，丝杠轴向载荷 由表1查得 已知W 1=3000N W 2 =5000N
代入得 （3）当量转速 由表1查得 代入得 ≈267r/min n m （2）当量载荷 代入得 F =1380N m 3）预期额定动载荷 （1）按预期工作时间估算
按表9查得：轻微冲击取 f =1.3 w 按表7查得：1～3取 =0.44 按表8查得：可靠性97%取f c =20000小时 已知：L h 代入得 C =27899N m 计算：（2）拟采用预紧滚珠丝杠副，按最大负载F max =4.5 按表10查得：中预载取 F e 代入得 取以上两种结果的最大值 =27899N C m 4）确定允许的最小螺纹底径 （1）估算丝杠允许的最大轴向变形量 ① ≤（1/3～1/4）重复定位精度 ② ≤（1/4～1/5）定位精度 : 最大轴向变形量μm
