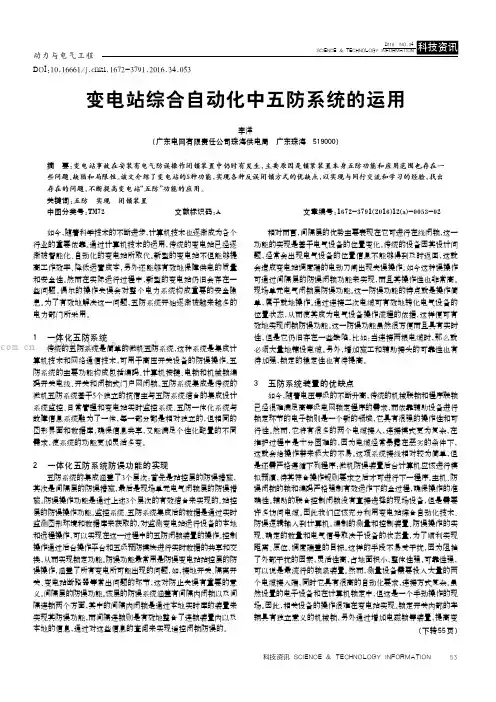

变电站综合自动化中五防系统的运用
摘要：变电站事故在安装有电气防误操作闭锁装置中仍时有发生，主要原因是锁紧装置本身五防功能和应用范围也存在一些问题、缺陷和局限性。该文介绍了变电站的5种功能，实现各种反误闭锁方式的优缺点，以实现与同行交流和学习的经验，找出存在的问题，不断提高变电站“五防”功能的应用。
关键词：五防实现闭锁装置
中图分类号：TM72 文献标识码：A 文章编号：1672-3791（2016）12（a）-0053-02
如今，随着科学技术的不断进步，计算机技术也逐渐成为各个行业的重要依靠。通过计算机技术的运用，传统的变电站已经逐渐被智能化、自动化的变电站所取代。新型的变电站不但能够提高工作效率、降低运营成本，另外还能够有效地保障供电的质量和安全性。然而在实际运行过程中，新型的变电站仍旧会存在一些问题。偶尔的操作失误会对整个电力系统构成重要的安全隐患。为了有效地解决这一问题，五防系统开始逐渐被越来越多的电力部门所采用。
1 一体化五防系统
传统的五防系统是简单的微机五防系统，这种系统是集
成计算机技术和网络通信技术，可用于高压开关设备的防误操作。五防系统的主要功能构成包括编码、计算机按键、电锁和机械锁编码开关电线、开关和闭锁式门户网闭锁。五防系统集成是传统的微机五防系统基于5个独立的抗宿主与五防系统结合的集成设计系统监控、日常管理和变电站实时监控系统、五防一体化系统与故障信息系统融为了一体，每一部分都是相对独立的，但相同的图形界面和数据库，确保信息共享，又能满足个性化配置的不同需求，使系统的功能更加灵活多变。
2 一体化五防系统防误功能的实现
五防系统的集成涵盖了3个层次：首先是站控层的防误措施，其次是间隔层的防误措施，最后是现场单元电气闭锁层的防误措施。防误操作功能是通过上述3个层次的有效结合来实现的。站控层的防误操作功能。监控系统、五防系统集成后的数据是通过实时监测图形环境和数据库来获取的，对监测变电站运行设备的本地和远程操作，可以实现在这一过程中的五防闭锁装置的操作。控制操作通过后台操作平台和五级预防模块进行实时数据的共享和交换，从而实现锁定功能。防误功能最常用是防误变电站站控层的防误操作，涵盖了所有变电所可能出现的问题，如，接地开关、隔离开关、变电站断路器等常出问题的环节，这对防止失误有重要的意义。间隔层的防误功能。该层的防误系统涵盖有间隔内闭锁
以及间隔连锁两个方面，其中的间隔内闭锁是通过本地实时库的装置来实现其防误功能，而间隔连锁则是有效地整合了连锁装置内以及本地的信息，通过对这些信息的查阅来实现遥控闭锁防误的。
相对而言，间隔层的优势主要表现在它可进行在线闭锁，这一功能的实现是基于电气设备的位置变化。传统的设备因其设计问题，经常会出现电气设备的位置信息不能够得到及时返回，这就会造成变电站调度端的电动刀闸出现失误操作。如今这种误操作可通过间隔层的防误闭锁功能来实现，而且其操作性也非常高。现场单元电气闭锁层防误功能。这一防误功能的特点就是操作简单，属于就地操作。通过连接二次电缆可有效地转化电气设备的位置状态，从而使其成为电气设备操作流程的依据，这样便可有效地实现闭锁防误功能。这一防误功能虽然很方便而且具有实时性，但是它仍旧存在一些缺陷，比如：当连接两根电缆时，那么就必须大量地铺设电缆。另外，增加施工和辅助接头的可靠性也有待加强，锁定的稳定性也有待提高。
3 五防系统装置的优缺点
如今，随着电压等级的不断升高，传统的机械联锁和程序联锁已经很难满足高等级电网锁定程序的需求，而依靠辅助设备进行锁定环节的电子锁则是一个新的领域，它具有很强的操作性和可行性。然而，它将有很多的两个电缆接入，
连接模式更为复杂，在维护过程中是十分困难的，因为电缆经常暴露在恶劣的条件下，这就会给操作带来极大的不易。这项系统接线相对较为简单，但是还需严格遵循下列程序：微机防误装置后台计算机应该进行模拟预演，待其符合操作规则要求之后才可进行下一程序。主机、防误闭锁的锁和编码严格强制有效运作下的全过程，确保操作的准确性。辅助的联合控制闭锁没有直接选择的现场设备，但是需要许多访问电缆。因此我们应该充分利用变电站综合自动化技术、防误逻辑输入到计算机。编制的测量和控制装置、防误操作的实现、确定的数量和电气信号取决于设备的状态量，为了顺利实现距离、原位、调度端盖的目标。这样的手段不易受干扰，因为阻挡了外部干?_的因素，灵活性高，占地面积小，整体性强，可靠性强，可以说是最流行的锁紧装置。然而，测量设备需要投入大量的两个电缆接入端，同时它具有很高的自动化要求，连接方式复杂。虽然设置的电子设备和在计算机锁定中，但这是一个手动操作的现场。因此，相关设备的操作很难在变电站实现。锁定开关内部的车辆具有独立意义的机械锁，另外通过增加电磁锁等装置，提高变电站的五防系统。
作者认为，变电站五防系统应做好以下几方面的工作：加强对现有设备的表面改性，该设备的应用大大提高了设备的可靠性；实现解锁键功能。虽然有程序和安全系统比较严
格，但它会受到人为因素的影响；充分利用机械电子锁的优势，锁定的五微机优化案例相结合的系统存在漏洞，改善和开发新一代电动声控锁，加强解锁钥匙管理责任落实。加强监督考核，完善和规范科学有效的管理体制。
4 一体化五防系统在变电站中的应用
五防一体化系统的运行过程。传统的微机五防系统经常在系统集成中出现故障，而通信中的故障监控系统也逐渐减少，可见集成五防系统的优势。目前，变电站运行结束每一步骤都要经过控制层、间隔层和现场层的5个单元的电闭锁装置，在变电所的开关运行中具有更大的安全性。保持五级预防体系的整合，为了保证系统的稳定性，必须对五级预防系统的集成进行定期维护。在日常维护中，对系统软件和现场电脑锁和钥匙进行重点维护。此外，还可以在系统中维护数据。在五防系统集成、五防系统与数据库和图形界面，所以数据维护的工作量大大减少，操作与维护更简单，它也是一个集成的五防系统的优点。值得一提的是，以往的变电站进行五防系统维护，由于分工的维护造成的系统问题是不明确的，但整合使用五防系统时，因为五防系统下属的监测，所以锁维护和数据维护工作可以有效地分离，分别可以得到特殊的维护，提高系统的可靠性和稳定性的五防一体化建设。
5 结语
综上而言，当今社会的快速发展使得人们的用电量也不
断地提高，这就需要电力企业加快自己的自动化、智能化建设。为了保障在电厂运行过程中的安全，还需把变电站的监控系统和五防系统有效地结合，通过间隔层、站控层、现场设备电气阻挡层所组成的一个混合型的防误系统来实现三
级锁防误，从而进一步提高变电站的自动化、智能化，而这也是变电站以后的发展方向。
