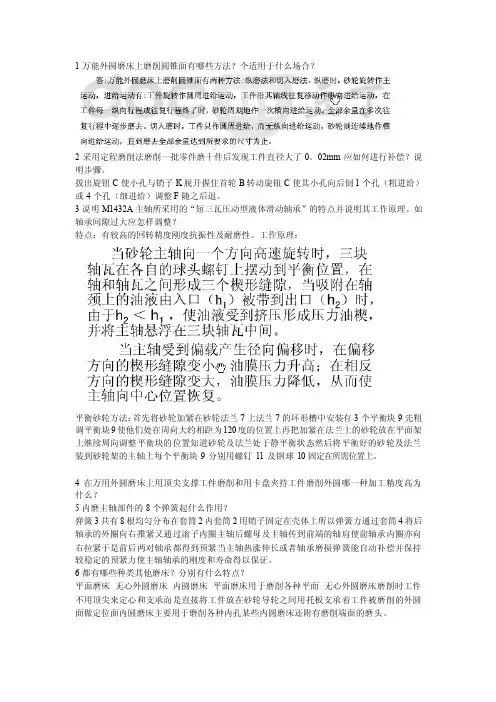

1万能外圆磨床上磨削圆锥面有哪些方法？个适用于什么场合？
2采用定程磨削法磨削一批零件磨十件后发现工件直径大了0。02mm应如何进行补偿？说明步骤。
拔出旋钮C使小孔与销子K脱开握住首轮B转动旋钮C使其小孔向后倒1个孔（粗进给）或4个孔（细进给）调整F随之后退。
3说明M1432A主轴所采用的“短三瓦压动型液体滑动轴承”的特点并说明其工作原理。如轴承间隙过大应怎样调整？
特点：有较高的回转精度刚度抗振性及耐磨性。工作原理：
平衡砂轮方法：首先将砂轮加紧在砂轮法兰7上法兰7的环形槽中安装有3个平衡块9先粗调平衡块9使他们处在周向大约相距为120度的位置上再把加紧在法兰上的砂轮放在平面架上继续周向调整平衡块的位置知道砂轮及法兰处于静平衡状态然后将平衡好的砂轮及法兰装到砂轮架的主轴上每个平衡块9分别用螺钉11及钢球10固定在所需位置上。
4在万用外圆磨床上用顶尖支撑工件磨削和用卡盘夹持工件磨削外圆哪一种加工精度高为什么？
5内磨主轴部件的8个弹簧起什么作用？
弹簧3共有8根均匀分布在套筒2内套筒2用销子固定在壳体上所以弹簧力通过套筒4将后轴承的外圈向右推紧又通过滚子内圈主轴后螺母及主轴传到前端的轴肩使前轴承内圈亦向右拉紧于是前后两对轴承都得到预紧当主轴热涨伸长或者轴承磨损弹簧能自动补偿并保持较稳定的预紧力使主轴轴承的刚度和寿命得以保证。
6都有哪些种类其他磨床？分别有什么特点？
平面磨床无心外圆磨床内圆磨床平面磨床用于磨削各种平面无心外圆磨床磨削时工件不用顶尖来定心和支承而是直接将工件放在砂轮导轮之间用托板支承着工件被磨削的外圆面做定位面内圆磨床主要用于磨削各种内孔某些内圆磨床还附有磨削端面的磨头。
1JCS-018 加工中心如何实现自动换刀
在机床加工时刀库预先按程序中的刀具指令将准备更换的刀具转到换到位置当完成一个工
步需要换刀时按换刀指令将刀库上最下方的刀座逆时针转动90度向下转到换刀位置当主轴箱上升到换到位置时机械手转动75度两个手爪分别抓住主轴和刀座中的刀具待主轴组件内的拉杆下移主轴中的刀具自动夹紧机构松开后机械手向下移动将主轴和刀座中的刀具拔出机械手回转180度向上移动将新刀插入主轴旧刀插入刀座在再装入刀具的同时主轴拉杆内吹出压缩空气清洁锥孔和刀柄刀具装入后拉杆上移夹紧刀具机械手反向移动75度回到原始位置刀座向上（顺时针）转动90度转到水平位置机床开始下一道工序的加工刀库又一次回转下一把待换刀位置这样就完成了一次换到循环。
2CNC MC FMC FMS CIMS分别是什么的缩写
MC加工中心柔性加工单元FMC柔性加工系统FMS计算机集成制造系统CIMS CNC计算机数控
1各类机床中可用来加工外圆表面内孔平面和沟槽的各有哪些机床？他们的适用范围有何区别？
车床（外圆、内圆磨床），用于车削（磨削）加工是去除材料加工的一种，可加工外圆表面内孔铣床（平面磨）：加工平面、沟槽，也是去除材料加工的一种适用范围区别：1、获得工件粗糙度不同2、控制工件的精度不同3、去除工件加工量的效率不同
2钻床有哪些种类？摇臂钻床可实现哪些运动？
台钻、立式钻床、卧式钻床、摇臂钻床、单轴钻床、多轴钻床、固定钻床、移动钻床、磁座钻床、滑道钻床、半自动钻床、数控钻床、深孔钻床、龙门数控钻床、组合钻床、钻铣床、
刀具旋转运动B1和刀具沿其轴线移动A2
3卧式镗床可实现哪些运动？坐标镗床与卧式镗床的区别？
镗杆的旋转主运动平旋盘的旋转主运动镗杆的轴向进给运动主轴箱垂直进给运动工作台纵向进给运动工作台横向进给运动平旋盘径向刀架进给运动辅助运动
坐标镗床的精度0.005mm要高于卧式镗床0.02mm坐标镗床可以加工精密度高的零件，卧式镗床加工一般零件镗床加工箱体零件的大孔和空系，钻床主要加工单个孔或小孔镗床孔间距0.02mm小于钻床孔间距0.1mm
4单工位组合机床和多工位组合机床各有何特点？
单工位组合机床加工时工件安装在固定夹具里不动由动力部件移动来完成各种加工这类机床能保证较高的位置精度适用于大中型箱体件的加工多工位组合机床有两个或两个以上的加工工位工件借助夹具变动加工位置以便在各个工位上完成同一加工部位的多工步或不同部位的加工从而完成一个或数个表面的较复杂的加工工序。
6展成法磨齿的加工原理
（1）连续磨削蜗杆形砂轮相当于滚刀加工时砂轮与工件做展成运动磨出渐开线磨削支持圆柱齿轮的轴向齿线一般由工件沿其轴线方向作直线往复运动
（2）单齿分度加工时被切齿轮在想象中的齿条上滚动每往复滚动一次完成一个或两个齿面的磨削需要经过多次分度及加工才能完成全部轮齿齿面的加工
7结合锥齿轮加工机床的工作原理说明假想平面齿轮和假象平顶齿轮的区别？
构成假象平面齿轮所用的刀具的刀刃是直线形的刀具制造容易精度较高按假想平面齿轮工作原理设计的机床刀架的刀尖必须沿工件齿根运动也就是沿平面齿轮的面锥的表面移动不同的锥齿轮齿根角r不同因而单据的刀尖运动轨迹必须能够调整以适应不同齿根角的需要采用评定齿轮就可以把刀尖的运动轨迹固定下来不随工件齿根角r的改变而改变这样机床刀架的调整就可以减少使机床结构简化其工件的齿根角r都很小对加工精度没太大影响。
