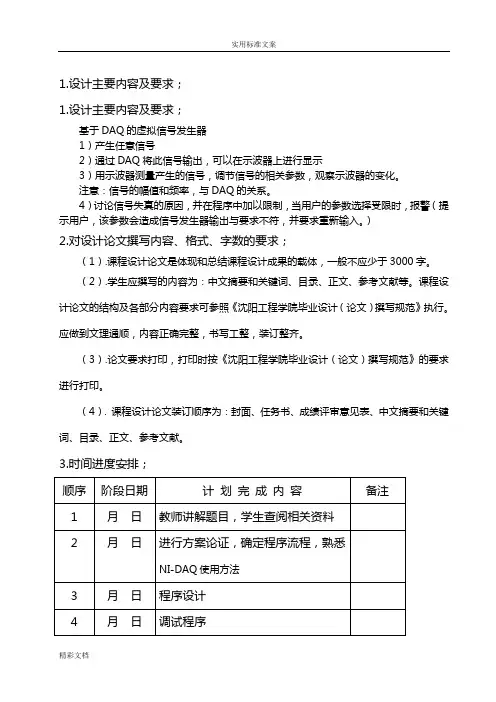

1.设计主要内容及要求；
1.设计主要内容及要求；
基于DAQ的虚拟信号发生器
1）产生任意信号
2）通过DAQ将此信号输出，可以在示波器上进行显示
3）用示波器测量产生的信号，调节信号的相关参数，观察示波器的变化。
注意：信号的幅值和频率，与DAQ的关系。
4）讨论信号失真的原因，并在程序中加以限制，当用户的参数选择受限时，报警（提示用户，该参数会造成信号发生器输出与要求不符，并要求重新输入。）
2.对设计论文撰写内容、格式、字数的要求；
（1）.课程设计论文是体现和总结课程设计成果的载体，一般不应少于3000字。
（2）.学生应撰写的内容为：中文摘要和关键词、目录、正文、参考文献等。课程设计论文的结构及各部分内容要求可参照《沈阳工程学院毕业设计（论文）撰写规范》执行。应做到文理通顺，内容正确完整，书写工整，装订整齐。
（3）.论文要求打印，打印时按《沈阳工程学院毕业设计（论文）撰写规范》的要求进行打印。
（4）. 课程设计论文装订顺序为：封面、任务书、成绩评审意见表、中文摘要和关键词、目录、正文、参考文献。
3.时间进度安排；
一设计任务描述
1.1 设计题目：基于Labview的虚拟信号发生器设计
1.2 设计要求
1.2.1 基本要求：
基于DAQ的虚拟信号发生器
1）产生任意信号。
2）通过DAQ将此信号输出，可以在示波器上进行显示。
3）用示波器测量产生的信号，调节信号的相关参数，观察示波器的变化。
注意：信号的幅度和频率，与DAQ的关系。
4）讨论信号失真的原因，并在程序中加以限制，当用户的参数选择受限时，报警（提示用户，该参数会造成信号发生器输出与要求不符，并要求重新输入。）
二设计思路
我所设计的虚拟信号发生器主要由四部分组成。
第一部分：信号发生器总开关。用于控制信号发生器的开与关。总开关的控制通过while 循环来实现。
第二部分：信号输出。信号发生器输出波形的选择及其相关参数（频率、幅度、相位、偏移量、方波占空比）的调节，并输出信号。波形的选择通过条件结构来实现，波形选择的显示通过组合框来实现，相关参数的调节通过数值输入控件或旋钮来实现，相关参数的数值显示通过数值显示控件来实现，输出信号通过波形图显示来是实现。
第三部分：输入频率判断。提示用户所选波形在正常情况下的频率范围并对用户所选的频率进行判断，在不符合要求时给予提示。频率的正常范围通过字符串显示控件来实现。如果用户所选的频率过低或过高则提示用户并要求重新选择频率。用户所选频率的判断通过条件结构来实现，提示通过字符串显示控件以及圆形指示灯来实现。频率过低时提示：“频率过低，失真，请重新输入”。频率过高时提示：“频率过高，失真，请重新输入”。在正常范围内时提示：“正确输出”。
第四部分：建立DAQ助手。根据用户所选择的波形及参数，将用户所需要的波形输出并在示波器上显示。
以上就是我所设计的虚拟信号发生器的设计思路。
三设计方框图
四设计原理
4.1 信号发生器总开关
信号发生器总开关为：控件→新式→布尔→开关按钮。
开关按钮按下时，输出真：未按下时，输出假。通过while结构进行判断，开关按钮输出真时，产生信号。开关按钮输出假时，不产生信号，程序停止。
4.2 信号输出
4.2.1 信号发生器输出波形选择
选择信号发生器输出波形显示为：控件→新式→字符串与路径→组合框。
用户可以从正弦波、方波、三角波、锯齿波这四种波形中选择其中的一种。
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
4.2.2 信号发生器输出波形相关参数调节
参数调节为：数值输入：控件→新式→数值→数值输入控件。
旋钮：控件→新式→数值→旋钮。
重置信号：控件→新式→布尔→垂直摇杆开关。
参数显示为：控件→新式→数值→数值显示控件。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。
4.3 输入频率判断
利用字符串显示控件提示用户其所选波形的正常输出的频率范围。利用条件结构对输入的频率进行判断，当频率过低时执行提示程序：“频率过低，失真，请重新输入”；圆形指示灯亮。当频率过高时执行提示程序：“频率过高，失真，请重新输入”；圆形指示灯亮。当频率适当时执行提示程序：“正确输出”；圆形指示灯灭。
4.3.1 提示正常频率
正常频率提示为：控件→新式→字符串与路径→字符串显示控件。
根据用户所选的波形执行相应的程序：文字频率提示依次为：“正弦波频率范围10-90HZ”；“方波频率范围200-280HZ”；“三角波频率范围20-90HZ”；“锯齿波频率范围40-170HZ”。
4.3.2 输入频率过低时
文字提示为：控件→新式→字符串与路径→字符串显示控件。
指示灯提示为：控件→新式→布尔→圆形指示灯。
当输入频率过低时执行提示程序：显示“频率过低，失真，请重新输入”。圆形指示灯亮。
4.3.3 输入频率过高时
文字提示为：控件→新式→字符串与路径→字符串显示控件。
指示灯提示为：控件→新式→布尔→圆形指示灯。
当输入频率过高时执行提示程序：显示：“频率过高，失真，请重新输入”。圆形指示灯亮。
4.3.4 输入频率在指定范围内时
文字提示为：控件→新式→字符串与路径→字符串显示控件。
指示灯提示为：控件→新式→布尔→圆形指示灯。
当输入频率适当时执行提示程序：显示：“正确输出”。圆形指示灯灭。
4.4建立DAQ助手
DAQ为：函数→测量I/O→DAQmx-数据采集→DAQ助手。
根据用户所选的波形及参数，将用户所需的波形输出，并在示波器上显示。
五程序设计
5.1 信号发生器总开关
开关按钮：按下时，输出真。未按下时，输出假。通过while结构进行判断，开关按钮输出真时，产生信号。开关按钮输出假时，不产生信号，程序停止。
5.1.1 控件
1、总开关
5.1.2 程序
1、总开关控制
5.2 信号输出
用户可以从正弦波、方波、三角波、锯齿波这四种波形中选择其中的一种。
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。
5.2.1 控件
1、波形选择
组合框设置
2、数值输入
3、旋钮
4、数值显示
5、重置信号
6、波形
正弦波方波三角波锯齿波7、函数信号图
5.2.2 程序
1、正弦波
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。频率、幅值、相位这三项参数用户可手动输入准确数值；偏移量这项参数用户可利用旋钮来调节，具体数值均可通过数值显示控件来查看。重置信号为一垂直摇杆开关，用户可在需要时使用。
2、方波
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。频率、幅值、相位这三项参数用户可手动输入准确数值；偏移量、占空比这两项参数用户可利用旋钮来调节，具体数值均可通过数值显示控件来查看。重置信号为一垂直摇杆开关，用户可在需要时使用。
3、三角波
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。频率、幅值、相位这三项参数用户可手动输入准确数值；偏移量这项参数用户可利用旋钮来调节，具体数值均可通过数值显示控件来查看。重置信号为一垂直摇杆开关，用户可在需要时使用。
4、锯齿波
波形选择与显示通过组合框来完成。波形选择后将用户所选的选项通过条件结构，根据用户所选的波形对应执行不同的程序，输出不同的波形。
将数值显示控件与数值输入或旋钮连在一起，使它们的数据同步。
根据用户所选择的波形参数（频率、幅值、相位、偏移量、占空比）输出相应的波形。频率、幅值、相位这三项参数用户可手动输入准确数值；偏移量这项参数用户可利用旋钮来调节，具体数值均可通过数值显示控件来查看。重置信号为一垂直摇杆开关，用户可在需要时使用。
5.3 输入频率判断
利用字符串显示控件提示用户所选波形的正常输出频率的范围。利用条件结构对输入的频率进行判断，当频率过低时执行提示程序：“频率过低，失真，请重新输入”；圆形指示灯亮。当频率过高时执行提示程序：“频率过高，失真，请重新输入”；圆形指示灯亮。当频率适当时执行提示程序：“正确输出”；圆形指示灯灭。
5.3.1 控件
1、字符串常量
频率过低，失真，请重新输入
正确输入
频率过高，失真，请重新输入
2、真常量
3、假常量
4、正常频率提示
5、提示
6、指示灯
5.3.2 程序
1、正弦波
正弦波输入频率过低
文字频率提示为：“正弦波频率范围10-90HZ”。当输入频率过低时执行提示程序：显示“频率过低，失真，请重新输入”。圆形指示灯亮。
正弦波输入频率适当
文字频率提示为：“正弦波频率范围10-90HZ”。当输入频率适当时执行提示程序：显示：“正确输出”。圆形指示灯灭。
正弦波输入频率过高
文字频率提示为：“正弦波频率范围10-90HZ”。当输入频率过高时执行提示程序：显示：“频率过高，失真，请重新输入”。圆形指示灯亮。
2、方波
方波输入频率过低
文字频率提示为：“方波频率范围200-280HZ”。当输入频率过低时执行提示程序：显示“频率过低，失真，请重新输入”。圆形指示灯亮。
方波输入频率适当
文字频率提示为：“方波频率范围200-280HZ”。当输入频率适当时执行提示程序：显示：“正确输出”。圆形指示灯灭。
方波输入频率过高
文字频率提示为：“方波频率范围200-280HZ”。当输入频率过高时执行提示程序：显示：“频率过高，失真，请重新输入”。圆形指示灯亮。
3、三角波
三角波输入频率过低
文字频率提示为：“三角波频率范围20-90HZ”。当输入频率过低时执行提示程序：显示“频率过低，失真，请重新输入”。圆形指示灯亮。
