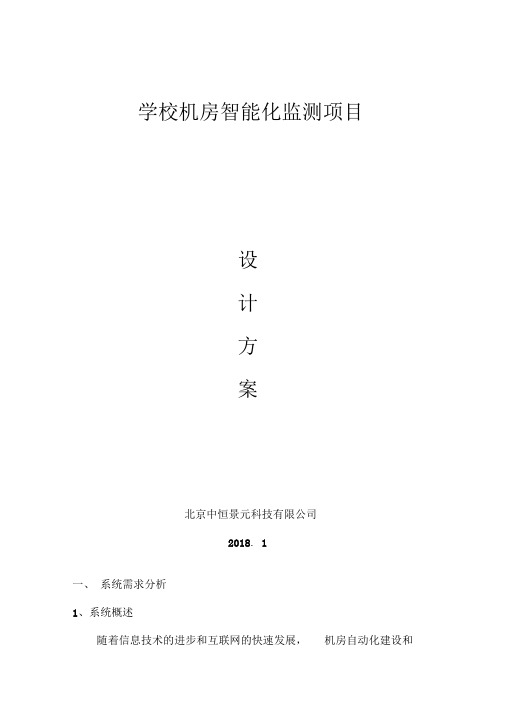

学校机房智能化监测项目
设
计
方
案
北京中恒景元科技有限公司
2018．1
一、系统需求分析
1、系统概述
随着信息技术的进步和互联网的快速发展，机房自动化建设和改造也不断发展完善，对机房的管理普遍要求少人、无人监管，以提高生产效率，实现对机房的遥测、遥信、遥控、遥调即“四遥”，再加上远程图像监控系统，构成机房系统无人值守“五遥”系统，“五遥”系统相互之间有机融合在一起，形成高效综合性管理系统，成为机房监管的远程无人值守重要的技术手段。
正是实现“五遥”机房远程无人值守管理系统，北京中恒景元科技有限公司成功推出针对机房无人值守整体解决方案，对机房设施、环境、空调远程控制、机房远程实时监控实现了全方位的统一集中监控管理，提供美观友好的监控画面，发现异常即可通过网络传给监控中心，现场声光报警，跳出报警图像，还可以通过手机短信和语音电话系统实现自动远程报警，确保系统的可靠运行。减轻了机房维护人员负担，提高了系统的可靠性，实现了机房的科学管理。
本系统可监控机房UPS，机房环境，供配电系统，空调系统等，实现对整个系统内机房动力环境等状态信息进行实时监控及集中统一管理。真正做到机房动力环境监控系统管理的实时化，智能化、网络化；使用户实现方便，安全，可靠，准确，无人值守的动力环境监控管理。
2、系统需求
?24小时全天候监测需求
监测机房内的视频及环境动力等多种状况，需要采取24小时全天候的预警监测手段，及时出预警信息，预警电量、水浸、烟感、温湿度并联动视频进行实时预警管理；
?自动报警定位需求
支持实时发现事件，或通过各种精密传感器数据进行及实时的视频系统进行有效的预警，并定位预警的位置，进行有效的及时的处理；
?报警联动及实时通知需求；
发生预警事件后可以和相关的视频进行联动，能够实时的查看到前端现场的状况，并可以通知相关负责人进行事件的查看及处理；
?信息查询管理及统计需求
对发生的预警及报警时间可以进行有效的日志查询，可以查询到当时的视频抓图及报警的视频录像信息，以便更直观的了解报警事件的现场状况，并可以针对报警记录进行统计，进行各地预警级别的判定。
3、功能需求
?机房内实时视频监控，能够后台实时查看视频情况；
?通过视频的实时分析，能够判断甲方人员进出等状况；
?各种机房监测的传感器数据能够进行集中的显示；
?通过传感器进行预警设置，当达到预警数值时会产生报警；
?视频与传感器报警的联动显示，传感器数据超过限制后联动弹
出视频并同步进行
报警抓图及报警录像；
?实时通知及报警通知，有报警产生后，会在总控中心弹出报警
视频并伴有报警音提醒；
?分控显示及接警，在分控中心内显示视频及数据，有告警时可
以在分控端接警及显示告警信息；
?视频及传感器进行地图部署显示，有报警产生后，能够及时的
定位报警位置；
?可以分时间段或分报警类型进行报警日志的查询；
?对报警日志进行统计，输出各种报表或柱状统计图、饼状图等，
以进行数据的分析，进行各路段报警等级及多发路段的统计；
二、系统设计
1、设计思想
设计方案的最根本前提是用户的需求，而先进、成熟的技术，可靠、灵活的应用，技术发展的趋势和良好的性能/价格比是设计方案的最基本依据。应该在不失先进性、成熟性、可靠性、可扩展性的基础上，充分考虑用户的需求，照顾长远利益，最大限度地保护用户投资。
1.1 先进性
?图像监视系统采用H.264图像压缩处理技术，具有图像质量清晰，
文件占用空间小，传输带宽小，速度快等特点；
?各子系统（音视频、报警、门禁、环境变量）紧密结合，提供强
大的系统集成功能；
1.2 灵活性
?系统支持基于BS架构，支持多客户端访问及分控功能；
?灵活进行系统软件升级，避免对系统产生过大的影响；
?灵活的组网方式，有线或无线均可，方便监控点数量的增加；
1.3 实时性
?基于带宽的优势，各类前端信号可做到实时的传输；
?同时可利用其他传输通道进行实时传输，如：GSM、CDMA 1X、
GPRS、3G网络等；
1.4 稳定性
?具有独特的图像管理功能，严格控制丢帧现象；
?完善的视频流控制功能，保证网络传输的顺畅；
?管理、操作权限的分级实现，保障管理的统一、规范；
?强大的自我诊断、恢复功能；
1.5 完善性
?与数据采集监控系统无缝地结合，实现报警信号的联动，报警设
备的自启动；
?当报警信号产生时，可实现多种可用通道的信息传输；
1.6扩展性
?系统预留相应的接口以便扩充之用；
?控制部件（软、硬件）采用模块式结构、内部总线化等技术措施，
可以方便灵活进行扩充，保证未来的适应性；
1.7易用性
?基于优良的操作平台；
?采用模块化设计，操作简便；
?界面人性化；
1.8利旧
?兼容原有的硬件设备
?可利用原有可用设备
2、设计遵循技术标准
?《民用闭路监视电视系统工程技术规范》GB50198-94
?《工业电视系统设计规范》GBJ115-87
?《民用建筑电气设计规范》JGJ/T16-92
?《计算机软件开发规范》GB8566-88
?《电气装置安装工程电缆线路施工及验收规范》GB50168-92 ?《入侵探测器通用技术条件》GB10408-89
?《工业企业通信设计规范》GBJ42-81
?《报警图像信号有线传输装置》GB/T 16677-1996
?《火灾自动报警系统设计规范》GBJ116-88
?《安全防范工程程序与要求》GA/T75-94
?《CATV行业标准》GY/T121-95
3、详细设计
根据现场的实际状况及用户的管理需求，结合我公司的先进技术及原有监测硬件，对系统做了从新规划及设计，
主要设计总控模式，对配电机房内的视频、门禁、报警、电量、温湿度、智能设备等多种数据进行实时的监测及预警联动；主要由硬件部署设计、网络链路设计、中心管理设计等组成，具体说明如下：3.1硬件设计
3.1.1视频设计
在机房内设计安装4路高清红外一体摄像机，主要对进出口、整个机房的设备柜、重点电力柜的实时监控。
3.1.2电力监控设计
设计电力传感器，对机房内的电流电压等进行实时的监测
3.1.3水浸报警设计
设计水浸报警传感器，主要部署在机柜下检测机房的漏水情况；
3.1.4烟感报警设计
设计烟感探测器，主要平均分布在机房顶部，实现机房的消防烟雾检测；
3.1.5环境监测设计
设计温湿度传感器，平均部署在机房内，主要对机房的温湿度等环境状况进行实时的监测。
3.1.6门禁监测设计
设计门禁监测系统，对配电室的人员进出进行实时的监控及报警；
3.1.7报警监测设计
设计机房的报警监测，机房内某些重点区域禁止非工作人员进出的区域，进行入侵检测报警；
3.1.7通风监测设计
设计风压传感器，部署在机房内，主要对机房的风压进行实时的检测报警。
3.1.8其他后续扩展
还可以根据用户的需要，增加诸如UPS、机房空调、等多种传感器检测，可增加门禁管理、红外报警、消防系统、照明系统、巡更系统、广播系统等多种智能系统；预留接口以备后期的功能扩容。
3.1.9中心管理设备
中心管理设备，主要是在中心配置平台管理服务器，进行中心的总控管理。
?原有设备：原有1台中心管理电脑，变更为客户端系统的部署安
装，重新安装系统及升级软件系统。
3.2网络链路设计
系统设计采用总控模式进行部署，主要链路有前端传感器到采集设备连接、采集设备到中心管理服务端连接连接等几个连接部分，其各部分的主要链路设计如下：
?前端传感器→采集设备：部署机房内，主要通讯链路部署通讯线
与采集端进行连接；
?采集设备到→中心管理服务端：部署在机房内，通过网线直接连
接到中心机房，完成此链路连接；
3.3中心软件设计
软件部分主要设计中心管理模块、数据服务模块、联动管理模块、视频分析模块、分控模块、客户端模块等组成，各模块主要说明如下：?设计一台中心管理服务模块
中心管理服务器实现整个系统的站点架构，用户管理、设备配置、信息查询等功能，提供用户管理与权限管理双向模式、界面的一站式管理、全面的权限管理，满足多级别组织中架构管理、权限分配、设备定义、设备配置、录像设置、报警记录、用户操作、录像查询等管理功能，实现远程配置和管理。
?设计一套数据采集模块
数据服务模块主要是对前端采集的数据进行实时的接收及上传平台，在平台中进行数据的显示及报警处理，在客户端内进行集中的数据显示及预警设置等操作。此模块为中间件模块，需对报警设备进行接入。
?设计一套联动处理模块
联动处理模块，主要是对采集到的电力、环境、水浸、烟感、门禁、
?设计一台视频分析模块
视频分析模块，主要通过路基区域的视频监控，对异常入侵行为
进行实时的视频分析，并将分析的结果进行实时的推送及展示。
?设计一套分控模块
分控模块，主要对总控中心的视频及数据进行实时的采集及显示，对报警信息进行实时的接收提醒。
?设计一台客户端模块
客户端模块是主要的人机操作模块，主要完成视频的显示控制、录像的回放下载、报警信息的接收显示、日志的查询统计等多种功能。
三、系统功能
1、管理功能
?设备管理：
对视频设备及传感器监测的设备进行集中的添加、修改、删除等功能，可进行分区域添加，方便查看管理。
?用户管理：
用户组管理又可分组级别管理、组功能权限管理及组设备权限管理等，分为管理员、操作员、值班员等三级管理；功能权限管理，如视频访问权限，数据访问权限，查询下载权限、接警权限等等；设备访问权限，主要针对分控的用户进行授权，只能进行负责的路段内的访问权限；
?联动管理
?联动策略设置
?联动视频
?联动预制位
?联动弹出大屏设置
?联动电子地图显示
?联动计划配置
?数据阀值管理：
电量、水浸、烟感、环境等数据的的预警值、报警值等多种限值设置
2、数据采集显示功能
?视频显示功能：最大支持同屏25画面显示，并有等分模式，1＋
N
不等分模式，单画面，全屏显示等多种显示模式。支持根据分组摄像机数量自适应画面分割
?视频回放下载功能：进行视频的查询回放及录像的下载；
?实时数据采集显示功能：实时电量、水浸、烟感、环境等各种数
据的实时显示；
?视频数据叠加显示功能：在显示图像上叠加时间和任意地点名、
叠加显示模拟量采集信息等；
3、预警联动功能
?报警信息提醒：
报警后在中心客户端上实时接收报警信息，将报警时间、报警位置、报警传感器数据等信息进行实时的显示。
?报警联动视频,联动预置位：
报警后摄像机自动旋转到设置好的关联预制位上，对现场进行实时的图像查看；
?报警联动抓图及联动录像：
报警后联动视频进行实时的抓图，并将图像信息实时的显示推送。
?报警联动：
报警后联动在电子地图上显示报警的位置信息。
4、统计查询功能
?报警记录查询：查询所有的报警信息，并进行导出备份等。
?数据日志查询：对采集的数据信息进行查询，并对数据信息进行
相关的统计下载。
5、电子地图视频显示：
?在地图上实时显示所有的视频点位信息，以方便后台查找及查看；
?数据采集点位电子地图显示：实时电压、水浸、烟感、温湿度等
信息，并实时显示数据状态，以便能更直观的对数据状况进行了解；
?报警后电子地图显示报警位置：报警后实时显示报警位置，是值
班人员能够快速的定位处理；
?报警联动视频在地图中弹出画面：报警后在地图上实时的显示报
警联动的视频，以便能够实时的进行报警确认。
四、系统拓扑结构
五、主要设备选型
1、电量传感器
简介
PW3PW301是一款经济实用的智能电量采集模块。它采用PIC18xxxx单片机作控制核心，具有测量、计量、采集、监视、可编程等功能。具有简单实用、稳定可靠、廉价、抗干扰能力强等特点。适合用于复杂恶劣的环境。
技术指标
