为什么耀亮双电源开关那么重要
耀亮双电源转换开关作为执行元件，配以单片机为核心的自动控制器和带机电联锁的控制机构，是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源开关。产品适用于交流50/60Hz、690V及以下，额定电流自6A至1250A 及以下的两路电源(常用电源N和备用电源或发电机电源R)的供电系统中，因一路电源发生故障(停电、欠压、过压、断相、频率偏移)而进行电源之间的自动切换，以保证供电的可靠性和安全性。广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所，实现无人值守连续供电。
耀亮双电源开关正常工作条件
编辑
●周围空气温度
●周围空气温度上限+40℃;○周围空气温度下限-5℃;○周围空气温度24h的平均值不超过+35℃。
●海拔：安装地点的海拔不超过2000m。
●大气条件：
大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温
度变化发生在产品表面上的凝露。
●污秽等级:污秽污染等级为3级。
双电源开关怎么接 我们的生活和工作是离不开电力,但是在使用中有时会因为故障而发生断电的情况。所以,为了避免故障断电给我们带来不必要的影响,人们发明了双电源开关来保证供电的可靠性和安全性。双电源开关,顾名思义就是有两个电源开关,当其中一个因故障断电时就会自动切换。那么,双电源开关应该怎么接呢？ 双电源开关是什么 1、双电源开关也叫作双电源切换开关,是一种执行元件。它是以单片机为结构核心,是一种安全可靠、性能晚上,自动便捷、应用范围广的开关设备。 2、双电源开关适合用在额定电流自6A至1250A及以下,50/60Hz、690V及以下交流电环境中。当一路电源发生欠压、断相、过压、停电、频率偏移等故障时就会切换到另一电源开关,保障了供电的安全和可靠。 3、双电源开关被广泛用在高层建筑、居民小区、机场、码头、医院、消防、化工、冶金、纺织等场所,这些都是要求不允许停电的,实现了连续供电,不需人员值守。 双电源开关的种类 1、PC级双电源开关：这种双电源开关采用了横接式机构、双列复合式触头、微电机预储能、微电子控制技术,具有挂锁功能,明显通断位置指示的功能,实现了电源,负载隔离。它的可靠性非常高,可以使用8000次以上。 2、CB级双电源开关：它的有点事质量可靠、外观美观、使用寿命长、操作简单。由两台三极或四极的塑壳断路器、机械联锁传动机构、辅助附件、报警触头、智能控制器等组成。结构有分体式和整体式两种。它的设计让两台断路器具有可靠的保护,彻底杜绝了同时合闸的可能性。 双电源开关怎么接线 1、双电源开关要按照设计要求正确接线,否则无法使用。如果不知道怎么接线,可以查看产品说明书,正规产品一般都附有接线说明图。 2、双电源开关需要连接常用电源的进出线和零线,备用电源的进出线和零线。两台断路器的出线端并联,按照接线要求,相序必须保持一致。 3、如果断路器是3级,那么零线必须街道转换开关的零线端子处。而不能街道2号或4号接线端子上。很多接线图是将零线和备用线接在这两个端子处的。 以上是关于双电源开关怎么接的介绍。这是一种广泛被应用的产品,所以大家可以学习一下它的接线步骤和操作方法,以备不时之需。但要注意的是,双电源开关是有两种常用的种类,挑选时不要选错款式,不然是接不了线的。
双电源自动转换开关说明书 相信大家一定都购买过双电源自动转换开关，顾名思义它是在用电突然断电时通过双电源切换开关，自动连接到备用的电源上，使我们的运作不至于停断，仍能继续运作。这种开关在我们生活的很多地方都有用到，许多公司和小区都有，那么让装修界为您具体的讲解通过双 电源切换开关的原理以及说明书。双电源自动切换开关电器主要用在紧急供电系统，将负载
电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。因此，常常应用在重要用电场所，其产品可靠性尤为重要。转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。1.pc级ats：一体式结构(三点式)。它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。 2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。它是由两台断路器加机械连锁组成，具有短路保护功能控制器的工作状况控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。图1是典型ats应用电路。控制器与开
双电源转换开关的基本知识 1. 双电源自动转换系统中CB级和PC级分别是什么意思？ 在双电源转换系统中，PC级是指能够接通、承载、但不用于分断短路电流的双电源转换系统（无过电流保护）；CB级是指配备过电流脱扣器双电源转换系统，它的主触头能够接通并用于分断短路电流(即具备短路过载保护功能)。 2. 建筑消防电气设计上有没有对电源切换的要求, 如果有应设置在什么位置？ 火灾自动报警、消防通信等消防用电设备均设有应急电源。当使用的电源故障停电时，被停止供电的重要负荷采用电源自动切换装置(ATS)切换至另一电源。 《高层民用建筑设计防火规范》第9.1.2条规定：“高层建筑的消防控制室、消防水泵、消防电梯、防烟排烟风机等的供电，应在最末一级配电箱处设置自动切换装置。 3. 首端与末端设置转换开关的不同点？ ATS设在首端 (如在变电所低压的第一级配电处)和设在末端相比，末端设ATS时，除了电源故障停电能自动切换外，当配电设备故障或低压线路上发生故障而停电时，末端ATS也能动作，增加了负荷的供电可靠性；首端设ATS时，如果配电设备或低压线路发生故障而停电，该ATS不动作，这样就无法保证负荷的继续供电，所以末端ATS比首端ATS更为可靠。 4. 正常供电电源与备用发电机之间的转换开关应选用几极的？ 按照JGJ-16-2008《民用建筑电气设计规范》中7.5.3条款规定：正常电源与备用发电机之间，其电源转换开关应采用四极开关。 根据IEC60364-4-465.1.5规定：“保证电源转换的功能性开关电器必须作用于所有带电导线，且必须不可能使这些电源并联，除非该装置是为这种情况特殊设计的。所以应采用4P开关。 5. 自动转换开关是不是转换时间越小越好？ 不是。选择或设置转换时间首先要考虑以下几点因素：第一、电气安全。触头分合需要一定时间来熄灭电弧（试验测得可靠熄灭电弧的时间大约120ms），以避免造成电源间弧光短路；第二、负载性质。尤其是电动机等感性负载做电源切换时应留有一定时间消除负载内部感应电动势，以避免电源切换后相角、频率不一致对负载造成的冲击破坏。第三、系统配合。前后级转换开关及保护电器应有合理科学的时间配合，以便提高供电连续性的同时保证配电系统运行的安全、稳定和可靠。第四、与不同电源配合。如与柴油发电机、UPS、EPS等配合，根据电源性质不同对转换时间要求也不一样。
双电源开关的安装调试步骤 一、将双电源置于调整台上，按相线与中性线（零线）按位对接，不可以接错。 二、三极开关接线时，常用与备用零线需接至零线端子（NN与RN）位置上。 三、接线完成后，需再次核对线路，然后打开调试台总开关，开启常用及备用电源。 四、设置双电源在自投自复工作模式下，在两路电源工作正常的情况下，开关应自动转换至常用电源位。 五、设置常用电源NA、NB、NC、NN任意相断相，双电源应转换至备用电源，如常用电源恢复正常，应重新转换至常用电源。 六、调节常用电源任意一相至规定电压值以下（即欠压状态），双电源应转换至备用电源。当常用电源恢复正常，应重新转换至常用电源。 七、如备用电源任意相断相，报警器应散发报警声。 八、常用电源和备用电源任意相断开，控制器上对应显示数值应对应消失。 九、当设置双电源为手动操作模式时，通过控制器手动操作按键，需自由在常用电源及备用电源间转换，显示屏显示准确。
十、操作控制器上的双分按键。双电源需应同时候分断常用及备用电源，打到双分位置。 十一、调节万用表至电压AC750V档位，分别检测常用电源及备用电源指示灯输出端子电压值。 十二、如双电源开关自带发电机功能，调节万用表至蜂鸣器档位，勘测发电机信号端子，当常用电源正常时，蜂鸣器不响。当常用电源A相或全部断电时，蜂鸣器散发嘟嘟声，假如常用电源没电而蜂鸣器不响解释明白发电信号有问题。 十三、当开关带DC24V消防功能时，用DC24V电压勘测消防报警端子，电源正、负极对应端子上的正、负极端口口，此时通电双电源开关应自动双分分断。 十四、当特殊情况下，需通过人工操作转换开关时，先通过控制器操作双分，而后用专用手柄转换开关。转换开关不可转错方向或用力过猛。 十五、当双电源调试完毕后，先务必保证关掉电源，再放开各电源连接线。断裂电源连署线。温馨提醒：不可在通电状态下插拔电源线，接线端子机航空插等。
双电源自动切换开关 双电源自动切换开关就是因故停电自动切换到另外一个电源的开关，双电源自动切换开关可以咨询厦门日华机电成套有限公司购买，各种档次各种价位应有尽有。一般双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。双电源切换开关包含STS（静态转换开关），为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电，第二路故障的话STS自动切换到第一路给负载供电。ATS（自动转换开关），主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。双电源切换开关采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧，双电源切换开关还采用可靠的机械联锁和电气联锁技术，过零位技术。双电源切换开关两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。 随着科学技术的进步，各行业对供电可靠性的要求越来越高。很多场合必须采用两路电源来保证供电的可靠性。过去的两路电源用户，在低压侧采用手动操作的双向隔离开关进行倒闸操作，因此常出现误操作而引起事故。随着供电可靠性要求的提高，反事故措施的日趋完善，越来越多的先进设备投入应用到供电系统中。 双电源自动切换开关是一种能在两路电源之间进行可靠切换双电源的装置，不会出现误操作而引起事故的全系列智能化双电源自动切换开关，就是为了满足高可靠性要求。目前投入使用的专用智能化设备，具有自投自复、自投不自复和电网发电机三种切换功能，对两路供电电源的三相电压有效值及相位进行实时检测，当任一相发生过压、欠压、缺相，能自动从异常电源切换到正常电源，这是一种性能完善、安全可靠、操作方便、智能化程度高、使用范围广泛的双电源控制系统的设备。
ABB双电源自动切换装置工作原理 DPT/SE装置主要用于控制和自动切换两路带有机械和电气 联锁的低压断路器：一个4 位置转换开关用于设定四种工作模 式：- 自动模式：转换开关置于“自动 (AUTO)”位置－正 常供电模式：转换开关置于“正常 (NET)”位置- 应急供电模 式：转换开关置于“应急 (EMER)”位置- 关断模式：转换 开关置于“关断 (OFF)”位置。当系统投入运行时，需将运行开关置于“运行 (RUN)”位置，而“复位 (RESET)”按钮可使运行程序恢复到初始状态。 自动模式（自投自复）：当转换开关置于“自动 (AUTO)”位置时，系统会处于自动切换方式下： ?当正常供电电源正常时，正常供电断路器闭合，而应急供电断路器断开?当正常供电失压和缺相时，柴油
发电机起动，正常供电断路器断开，在缺相时系统报警。 ?当柴油发电机或应急电源电压达到稳定状态时，则应急供电断路器会闭合 ?当正常供电恢复正常时，则应急供电断路器断开。正常供电断路器将闭合投入供电，系统发出停止柴油发电机的信号，并返回正常运行状态。 正常供电模式 当转换开关置于“正常 (NET)”位置时，系统会处于单一正常供电模式。在此模式下，系统并不考虑正常供电电压是否存在，只执行下列操作： ?如果柴油发电机还在运行，则将其停止 ?如果应急供电断路器处于闭合状态时，则将其断开 ?闭合正常供电断路器 ?当正常供电缺相时，正常供电断路器会断开，而系统会自动报警 ?当正常供电失压时，正常供电断路器会保持闭合。 应急供电模式
当转换开关置于“应急 (EMER)”位置时。系统会处于单一应急供电模式， 并不考虑实际的正常供电电压是否存在，它将执行下列操作： ?如果正常供电断路器处于闭合状态时，则将其断开。 ?起动柴油发电机。 ?当柴油发电机或应急电源电压达到稳定状态时，应急供电断路器会闭合 ?当应急供电缺相或失压时，应急供电断路器将断开。而缺相时，系统会自动报警。 关断模式 当转换开关置于“关断 (OFF)”位置时。正常供电断路器和应急供电断路器会自动断开，并停止柴油发电机的运行 (如果其处于运行状态)。 注：当正常或应急断路器因过载故障而处于脱扣位置时，DPT/SE将发出脱扣故障信号。对于S 系列断路器的控制，在故障排除后，应先将转换开关置于“关断(OFF)”位置，而断路器将在电动操作机构带动下自动运行到回扣位置，然后将转换开关旋转到所需要的工作模式。对于F 系列断路器的控制，在故障排除后，应先按下断路器面板上的SOLID STATE 按钮，然后将DPT/SE上的转换开关旋转到所需的工作模式，系统将恢复到正常工作状态。
DPT/SE 双电源自动切换装置 型号 DPT/SE 160 DPT/SE 630 DPT/SE 1600 DPT/SE 6300 DPT/TE 双电源自动切换装置 型号 DPT/TE 630 DPT/TE 1600 DPT/TE 6300 DPT-63/S260一体化双电源自动切换装置(配S260系列断路器）分断容量 : 6kA (S260) 脱扣特性 : C (S260) 型号 DPT-63/S262-C6 DPT-63/S262-C10 DPT-63/S262-C16 DPT-63/S262-C20 DPT-63/S262-C25 DPT-63/S262-C32 DPT-63/S262-C40 DPT-63/S262-C50 DPT-63/S262-C63 DPT-63/S263-C6 DPT-63/S263-C10 DPT-63/S263-C16 DPT-63/S263-C20 DPT-63/S263-C25 DPT-63/S263-C32 DPT-63/S263-C40 DPT-63/S263-C50 DPT-63/S263-C63
DPT-63/S264-C6 DPT-63/S264-C10 DPT-63/S264-C16 DPT-63/S264-C20 DPT-63/S264-C25 DPT-63/S264-C32 DPT-63/S264-C40 DPT-63/S264-C50 DPT-63/S264-C63 备注：如客户需要其它脱扣特性，需特殊订购。 DPT-63/S260 一体化双电源自动切换装置(配S260系列断路器）分断容量 : 6kA (S260) 脱扣特性 : D (S260) 型号 DPT-63/S263-D6 DPT-63/S263-D10 DPT-63/S263-D16 DPT-63/S263-D20 DPT-63/S263-D25 DPT-63/S263-D32 DPT-63/S263-D40 DPT-63/S263-D50 DPT-63/S263-D63 DPT-63/S264-D6 DPT-63/S264-D10 DPT-63/S264-D16 DPT-63/S264-D20 DPT-63/S264-D25 DPT-63/S264-D32 DPT-63/S264-D40 DPT-63/S264-D50 DPT-63/S264-D63 备注：如客户需要其它脱扣特性，需特殊订购。 DPT-63/S260H 一体化双电源自动切换装置(配S260H系列断路器）分断容量 : 6kA (S260H)
双电源切换开关故障 遇到开关不能正常工作情况时，请首先按复位按钮看可否排除故障，然后检查主备开关的进线、二次采样线是否正常，接插件是否有松动、虚接情况。下面供常见故障排除时参考。 一、接入电源自动转换开关不动作，控制器灯不亮可能出现部位： 1.安装接线是否接正确及接实 2.熔断器熔芯是否熔断 解决方法： 1.检查断路器进线端有无脱落和接虚，如有脱落重新接好 2.对于3极ATS中性线应接入中性端子上 3.更换熔断器 二、接入电源自动转换开关不工作，控制器灯亮 可能出现部位： 1.自动转换开关未置自动位置 2.自动转换开关延时调整过长 解决方法： 1.自动转换开关自动/手动切换开关处在手动位置，同时B型控制器自动切换灯不在自动位置 2.自动转换开关置在自投不自复或互为备用状态下。不能备用回路转为主用回路，如需改为自投自复状态时重新调整拨码开关及控制器设置 3.自动转换电器切换延时被调整，重新调整延时拨码开关及控制器的设置 三、控制器电源灯闪烁可能出现部位： 1.进线电源故障a.电源超压b.电源线路接触不良c.控制器故障 2.电源灯闪烁，蜂鸣器报警 解决方法： 1.重新调整进线电源电压 2.检查进线电源是否有断相，或虚接现象，如存在接实，其中包括自动转换电器的采样线。 3.控制器插件重新接插或更换控制器。 4.进线电源端中性线与相线接反，重新更正接好。 四、自动转换开关脱扣灯亮可能出现部位： 1.运输原因造成自动转换电器断路器脱扣 2.使用中造成自动转换电器的断路器脱扣 解决方法： 1.如果是运输原因造成塑壳断路器脱扣，手动再扣后再自动转换到自动状态时自动转换同时需要按复位键 2.在使用中造成自动转化电器的塑壳断路器脱扣，首先要检查一下断路器负载情况 1）如果是短路原因造成脱扣，首先将短路现象排除后再进行手动或自动转换，如在设排除短路故障情况下不得进行手动或自动转换易造成二次短路或出现人身伤害。 2）过载情况下脱扣，首先检查用电设备负载，同时要检查ATS使用塑壳断路器额定电流是否能满足负载，如不满足应尽可能更换塑壳断路器，否则会引起断路器频繁脱扣造成断路器动静触头烧损，影响供电系统。 五、控制器工作灯正常，ATS不转换可能出现部位： 1.B型控制器面板指示灯接线故障
双电源切换开关的分类 主要用在不间断供电场所，它能在正常供电线路发生故障后将负荷用电设备自动换接到另外一个备用电源上，保持设备继续正常运行。 双电源切换开关的分类 （1）、STS静态开关 又叫静态转换开关，为电源二选一自动切换系统，第一路出现故障后STS自动切换到第二路给负载供电(前提第二路电正常且和第一路电基本同步），第二路故障的话STS自动切换到第一路给负载供电(前提第一路电正常且和第二路电基本同步）。 适合用于UPS-UPS，UPS-发电机，UPS-市电，市电-市电等任意两路电源的不断电转换，以上所有电源间都需要同步装置以保证两电源基本同步，否则STS无法切换。 主要由智能控制板,高速可控硅,断路器构成.其标准切换时间为≤8ms,不会造成IT类负载断电。既对负载可靠供电,同时又能保证STS在不同相切换时的安全性。 （2）、ATS自动转换开关 ATS主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个（备用）电源的开关电器，以确保重要负荷连续、可靠运行。ATS 为机械结构，转换时间为100毫秒以上，会造成负载断电。适合照明、
电机类负载。 双电源切换开关PC级和CB级的区分 双电源切换开关分PC级和CB级，两者结构大致一样。 PC级是隔离型的，就像双投刀开关，加上操作机构构成的。CB级是断路器保护型的，由两个断路器加操作机构组成，有过载短路保护，和断路器保护一样。用户在选择时应从以下几方面来考虑。 （1）从可靠性角度考虑。PC级的比CB级的可靠性高一些，PC级使用的是机械+电子转换动作锁，CB级使用的是电子转换动作锁。所以在一些安全性要求比较高的工作产所，建议选择物PC级产品。（2）从切换时间角度考虑。两种产品切换时间不一样，PC级产品在减速电机上使用比较普遍，因为电机转速高（16-22r /min），电路发生故障后，需等电机转速减速到一定程度触发开关动作机构才能断开，动作时间比较慢，虽然切换时间慢，但是作为机械产品更多的还是从耐用性角度来考虑。CB级产品常用在居民楼中，故障电源断开
双电源切换开关接线 双电源切换开关，这个词语对于学习物理的朋友来说应该非常熟悉吧。很多朋友应该对它不是很了解。那么，具体什么是双电源切换开关呢?双电源切换开关怎么接线呢？接下来，小编就为大家详细介绍一下这方面的内容。 什么是双电源切换开关 双电源切换开关就是因故停电自动切换到另外一个电源的开关。一般双电源切换开关是广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所。 双电源切换开关怎么接线 第一，当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。 步骤： 切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。 逐个闭合电源切换箱内各备用电源断路器，向各负载送电。 备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。 第二，市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。 步骤： 按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。 按柴油机停机步骤停机。 按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。 第三，检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。 以上便是小编为大家介绍的关于双电源切换开关接线的一些内容，希望对大家有所帮助哦。小编觉得物理是一门非常有用的学科，学好物理真的很重要。对这方面内容感兴趣的朋友可以在空余之际看一些物理书籍学习。
双电源转换开关电器的选择及应用 北京市建筑设计研究院(100045) 洪元颐任红罗洁韩全胜林骥 摘要阐述了双电源转换开关的定义、分类、结构形式、标准、双投式转换开关的形式、主要性能指标及其适用场所，并剖析了转换开关与控制器的相互依存关系，及选型、应用的技术要点。 关键词转换时间、PC级ATSE、CB级ATSE、旁路型ATSE、隔离电器、短路保护电器、转换开关控制器。 一、概述 依据国家规范GB50052-95《供配电系统设计规范》与行业标准JGJ/16-92《民用建筑电气设计规范》的要求：对于一些较重要的一、二级负荷，应采用双电源供电。但建筑物的应急照明、消防控制室、消防水泵、消防电梯、防烟排烟风机等消防设备的供电，应在最末一级配电箱处设置自动切换装置。为保证重要负荷供电的连续性，双电源自动转换开关电器的应用需求已越来越大，技术性能要求也越来越高，对产品的合理选择就变得更加重要。因为产品的技术水平高低以及先进性和可靠性如何，将直接影响着各重要场所用电的安全与可靠，这已成为低压配电系统中不可缺少的一个重要组成部分。所以在工程设计中设计人员应熟悉和了解其类型、组成与工作原理、主要特点及功能等，以便在满足系统功能的原则下正确选择及合理应用。 二、转换开关电器的选用原则 2.1 基本概念 自动转换开关电器，即ATSE（Automatic Transfer Switching Equipment）。主要适用于交流不超过1000V或直流不超过1500V的紧急供电系统，用于两路电源切换，在转换电源期间中断向负载供电。 2.1.1 定义： 根据IEC国际标准定义：由一个或多个转换开关电器和其它必要的电器组成，用于

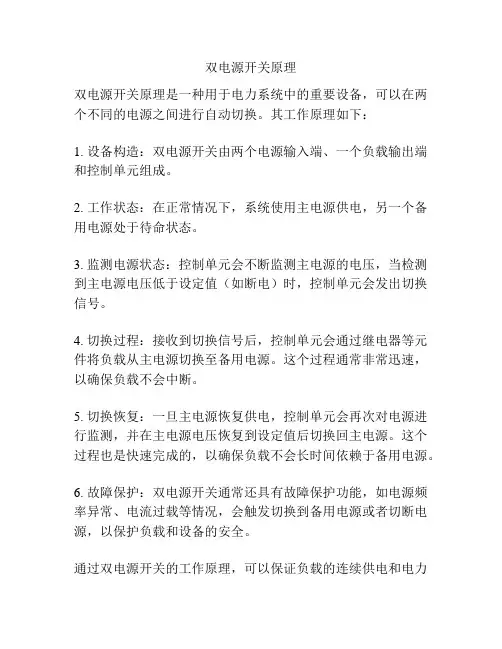

双电源自动切换开关的原理说明 双电源自动切换开关电器主要用在紧急供电系统，将负载电路从一个电源自动换接至另一个(备用)电源的开关电器，以确保重要负荷连续、可靠运行。因此，常常应用在重要用电场所，其产品可靠性尤为重要。转换一旦失败将可能造成以下二种危害之一，其电源间的短路或重要负荷断电(甚至短暂停电)，其后果都是严重的，这不仅仅会带来经济损失(使生产停顿、金融瘫痪)，也可能造成社会问题(使生命及安全处于危险之中)。因此，工业发达国家都把自动转换开关电器的生产、使用列为重点产品加以限制与规范。 工作原理及结构
双电源自动切换开关一般由两部分组成：开关本体(ats)+控制器。而开关本体(ats)又有pc级(整体式)与cb级(断路器)之分,双电源自动转换开关电器(atse)质量的好坏关键取决于开关本体(ats)。 1.pc级ats：一体式结构(三点式)。它是双电源切换的专用开关，具有结构简单、体积小、自身连锁、转换速度快(0.2s内)、安全、可靠等优点，但需要配备短路保护电器。 2.cb级ats：配备过电流脱扣器的ats，它的主触头能够接通并用于分断短路电流。它是由两台断路器加机械连锁组成，具有短路保护功能 控制器的工作状况 控制器主要用来检测被监测电源(两路)工作状况，当被监测的电源发生故障(如任意一相断相、欠压、失压或频率出现偏差)时，控制器发出动作指令，开关本体则带着负载从一个电源自动转换至另一个电源，备用电源其容量一般仅是常用电源容量的20%~30%。图1是典型ats应用电路。控制器与开关本体进线端相连。 控制器的优点 控制器一般应有非重要负荷选择功能。控制器也有两种形式：一种由传统的电磁式继电器构成;另一种是数字电子型智能化产品。它具有性能好，参数可调及精度高，可靠性高，使用方便等优点。 一、分类及定义 双电源主要分为PC级双电源（整体式）和CB级双电源（双断路器式） PC级双电源：能够接通、承载、但不用于分断短路电流的双电源 双电源若选择不具有过电流脱扣器的负荷开关作为执行器则属于PC级自动转换开关。不具备保护功能，但其具备较高的耐受和接通能力，能够确保开关自身的安全，不因过载或短路等故障而损坏，在此情况下保证可靠的接通回路。CB级双电源：配备过电流脱扣器的双电源，它的主触头能够接通并用于分断短路电流 双电源若选择具有过电流脱扣器的断路器作为执行器则属于CB级自动转换开关。具备选择性的保护功能，能对下端的负荷和电缆提供短路和过载保护；其接通和分断能力远大于使用接触器和继电器等其他元器件。 二、操作规范 1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。步骤： ①切除市电供电各断路器(包括配电室控制柜各断路器，双电源切换箱市供电断电器)，拉开双投防倒送开关至自备电源一侧，保持双电源切换箱内自备电供电断路器处于断开状态。 ②启动备用电源(柴油发电机组)，待机组运转正常时，顺序闭合发电机空气开关、自备电源控制柜内各断路器。 ③逐个闭合电源切换箱内各备用电源断路器，向各负载送电。④备用电源运行期间，操作值班人员不得离开发电机组，并根据负荷的变化及时调整电压、厂频率等，发现异常及时处理。 2、市电恢复供电时，应及时做好电源转换工作，切断备用电源，恢复市电供电。 步骤： ①按顺序逐个断开自备电源各断路器，顺序是：双电源切换箱自备电源断路器→自备电源配电柜各断路器→发电机总开关→将双投开关拨至市电供电一侧。 ②按柴油机停机步骤停机。 ③按顺序，从市电供电总开关至各分路开关逐个闭合各断路器，将双电源切换箱自市电供电断路器置于闭合位置。 3、检查各仪表及指示灯指示是否正常，启动变压器内冷却风扇。 三、正常工作条件 周围空气温度 1.周围空气温度上限+40℃;○周围空气温度下限-5℃;○周围空气温度24h的平均值不超过+35℃。 2.海拔：安装地点的海拔不超过2000m。 3.大气条件： 大气相对湿度在周围空气温度为+40℃时不超过50%;在较底温度下可以有较高的相对湿度;最湿月的月平均最大相对湿度为90%,同时该月的月平均最低温度+25℃,并考虑到因温度变化发生在产品表面上的凝露。 4.污染等级:污染等级为3级。
双电源自动转换开关ATSE设计原理和接线图 自动转换开关电器（ATSE）的选用，主要应符合下列规定： 1 当采用PC级自动转换开关电器时，应能耐受回路的预期短路电流，且ATSE的额定电流不应小于回路计算电流的125%； 2 当采用CB级ATSE为消防负荷供电时，应采用仅具有短路保护的断路器组成的ATSE。其保护选择性应与上下级保护电器相配合； 3 所选用的ATSE宜具有检修隔离功能；当ATSE本体没有检修隔离功能时，设计上应采取隔离措施； 4 ATSE的切换时间应与供配电系统继电保护时间相配合，并应避免连续切断； 5 ATSE为大容量电动机负荷供电时，应适当调整转换时间，在先断后合的转换过程中保证安全可靠切换。
其理解要点及执行重点如下：ATSE用于两路电源间自动转换，为重要负荷供电可靠性至关重要。该产品分为PC级（由负荷开关组成）和CB级（由断路器组成），其特性具有“自投自复”功能。 ATSE的转换时间取决自身构造，PC级的转换时间一般为100ms，CB 级一般为1~3s。在选择PC级自动转换开关电器时，其额定容量不应小于回路计算电流的125%，以保证自动转换开关电器有一定的余量。由于PC级ATSE自身不具有过流保护功能，所以其触头必须能耐受回路的预期短路电流，保证在ATSE上级的短路器切断故障前触头不熔焊，并能正确进行切换。 当采用CB级ATSE为消防负荷供电时，应采用仅具有断路保护的断路器组成的ATSE，防止因过负荷脱扣，造成消防设备断电。其选择性保护应与上、下级保护电器相配合，防止越级脱扣而造成更大范围的停电。
采用ATSE作双电源转换时，从安全着想，要求具有检修隔离功能，此处检修隔离指的是ATSE配出回路的检修应需隔离。当设计的供配电系统具有自动重合闸功能，或虽无自动重合闸功能但上一级变电所 具有此功能时，工作电源突然断电，ATSE不应立即投到备用电源侧，
双电源自动转换开关常识 符合标准 IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》 《低压开关设备和控制设备、自动转换开关电器》 名词术语 双电源自动转换开关（ATSE）分为CB级和PC级两个级别。 CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。 PC级：能够接通、承载，但不用于分断短路电流的ATSE。 使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断 6le,cosφ=。 使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。 双电源自动转换开关的选择与使用 当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。 按转换时间选择和使用ATS 1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。 2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。 3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。 四极型ATS的选择与使用 ⑴ ⑵带漏电保护的双电源转换开关应采用四极型开关。两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。 ⑶两种不同接地系统间的电源转换开关应采用四极型开关。 ⑷TN-S、TN-C-S系统一般不需要设四极型开关。 根据上述要求，在选择ATS时，应按具体使用功能和要求确定是否采用四极型ATS。 带漏电保护ATS的选择 ATS是否要加装漏电保护，主要取决于负载的使用性质和特点，为了防触电和确保人身安全，需要加装漏电保护，但在消防负载时为了保证电源的连续性和可靠性，又不希望加装漏电保护，这两者相互矛盾，所以建议非消防使用的ATS在电源侧和负载侧不宜加装总漏电保护，若必须加装时最好加装在转换后各自出线的支路上，消防使用的ATS电源侧和负载侧不应加装漏电保护。 双电源自动转换开关零线的接法 本公司双电源自动转换开关的零线有以下几种接法： ①四极双电源自动转换开关，零（N）线单独分开，各自接常用电网和备用电网的零（N）线。 ②三极双电源自动转换开关的零线有二种接法：一种是常用电源和备用电源的零（N）线单独分开。另一种是常用电源和备用电源的零线接在一起连通。当常用电源和备用电源的零线连通在一起时，常用电源的线路或备用电源的线路，不能在双电源自动转换开关的上一级装设剩余电流动作断路器，否则在双电源自动转换开关进行转换的时候，剩余电流动作断路器会自动跳闸。（本公司三极双电源出厂时零线单独分开） 对高感抗负载转换控制应注意的问题
双电源开关功能和操作流程 双电源开关顾名思义就是可以自动实现双电源供电的一种开关装置，在现代社会需要这样的开关的地方非常多，使用这些开关的地方一般来说都是不允许停电的地方，比如医院，比如机场等地方。本文将介绍一下有关双电源开关的那些事，希望能够帮到你哦。 一、双电源开关功能简介 作为执行元件，配以单片机为核心的自动控制器和带机电联锁的控制机构，是一种性能完善、安全可靠、自动化程度高、使用范围广的双电源开关。产品适用于交流50/60Hz、690V 及以下，额定电流自6A至1250A及以下的两路电源(常用电源N和备用电源或发电机电源R)的供电系统中，因一路电源发生故障(停电、欠压、过压、断相、频率偏移)而进行电源之间的自动切换，以保证供电的可靠性和安全性。广泛应用于高层建筑、小区、医院、机场、码头、消防、冶金、化工、纺织等不允许停电的重要场所，实现无人值守连续供电。 二、双电源开关种类介绍 WK双电源开关（PC级） ◆采用双列复合式触头、横接式机构、微电机预储能及微电子控制技术，基本实现零飞弧（无灭弧罩） ◆采用可靠的机械联锁和电气联锁技术 ◆采用过零位技术 ◆具有明显通断位置指示、挂锁功能，可靠实现电源与负载间的隔离可靠性高，使用寿命8000次以上 ◆机电一体设计，开关转换准确、灵活、可靠电磁兼容好，抗干扰能力强，对外无干扰，自动化程序高 ◆全自动型不需外接任何控制元器件外形美观、体积小、重量轻由逻辑控制板，以不同的逻辑来管理直接装于开关内的电机，变速箱的动行操作来保证开关的位置。电机为聚氯丁橡胶绝缘湿热型电机装有安全装置，在超出110℃湿度和过电流状态时跳闸。在故障消失后即自动投入工作，可逆减速齿轮采用直齿齿轮。 WK双电源开关（CB级） 外观美观、质量可靠、寿命长、操作简单由两台三极或四极的塑壳断路器及其附件(辅助、报警触头)、机械联锁传动机构、智能控制器等组成。分为整体式与分体式两种结构。整体式是控制器和执行机构同装在一个底座上；分体式是控制器装在柜体面板上，执行机构装在底座上由用户安装在柜体内，控制器与执行机构用约2m长的电缆连接。两台断路器之间具有可靠的机械联锁装置和电气联锁保护，彻底社绝了两台断路器同时合闸的可能性。该机构已获国家专利产品。 ★智能化控制器采用单片机为控制核心，硬件简洁，功能强大，扩展方便，可靠性高。HYCQ5-63H HYCQ5-63H ★具有短路、过载保护功能，过压、欠压、缺相自动转换功能与智能报警功能。 ★自动转换参数可在外部自由设定。 ★具有操作电机智能保护功能。 ★本装置带有消防控制电路，当消防控制中心给一控制信号进入智能控制器，两台断路器都进入分闸状态。 ★留有计算机联网接口，以备实现遥控、遥调、遥信、遥测等四遥功能。 三、双电源开关操作规程 1、当因故停电，且在较短时间内无法恢复供电时，必须启用备用电源。 步骤：
双电源自动转换开关常 识 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】
双电源自动转换开关常识 符合标准 IE60947-6-1：1998（版）《低压开关设备和控制设备第六部份、自动转换开关电器》 《低压开关设备和控制设备、自动转换开关电器》 名词术语 双电源自动转换开关（ATSE）分为CB级和PC级两个级别。 CB级：配备过电流脱扣器的ATSE，它的主触头能够接通并用于分断短路电流。 PC级：能够接通、承载，但不用于分断短路电流的ATSE。 使用类别：AC-33B，适用电动机混合负载，即包含电动机，电阻负载和30%以下白炽灯负载，接通与分断 6le,cosφ=。 使用类别：AC-31B，适用无感或微感负载，接通与分断电流为,cosφ=。 双电源自动转换开关的选择与使用 当市电与发电机电源转换时，首先应考虑发电机的特殊性，确认市电断电后，发电机自动启动，待发电机电源各项指标达到稳定值后才能输出，并具有互联装置。 按转换时间选择和使用ATS 1? 根据国家与行业有关规范要求，对于消防设备的双电源转换，其转换时间越快越好，但考虑目前我国的供电技术条件，规定在30s以内。当消防设备处于运转期间，若突然出现断电，势必引起电源的转换，由于转换时间长会使消防设备停止运转而影响使用，因此必须增加二次控制环节保证消防设备继续工作，故在选择ATS时应优先选择转换时间快的产品。 2? 对于应急照明，根据目前我国设计的时间做法，一般采用城市电网的电源作为应急照明供电。为了满足使用需要和利于安全，允许使用城市电网供电，但是采用ATS作为应急照明时，在正常电源断电后，其电源转换时间应当满足：疏散照明≤15s（有条件时宜缩短转换时间），备用照明≤15s（金融商品交易场所≤），安全照明≤。 3? 当采用发电机组作为应急照明电源时，发电机的启动和转换的全部时间不应大于15s。 四极型ATS的选择与使用 ⑴ ⑵带漏电保护的双电源转换开关应采用四极型开关。两个电源开关带漏电保护时，其下级电源转换开关应采用四极型开关。 ⑶两种不同接地系统间的电源转换开关应采用四极型开关。 ⑷TN-S、TN-C-S系统一般不需要设四极型开关。 根据上述要求，在选择ATS时，应按具体使用功能和要求确定是否采用四极型ATS。 带漏电保护ATS的选择 ATS是否要加装漏电保护，主要取决于负载的使用性质和特点，为了防触电和确保人身安全，需要加装漏电保护，但在消防负载时为了保证电源的连续性和可靠性，又不希望加装漏电保护，这两者相互矛盾，所以建议非消防使用的ATS在电源侧和负载侧不宜加装总漏电保护，若必须加装时最好加装在转换后各自出线的支路上，消防使用的ATS电源侧和负载侧不应加装漏电保护。 双电源自动转换开关零线的接法 本公司双电源自动转换开关的零线有以下几种接法： ①四极双电源自动转换开关，零（N）线单独分开，各自接常用电网和备用电网的零（N）线。 ②三极双电源自动转换开关的零线有二种接法：一种是常用电源和备用电源的零（N）线单独分开。另一种是常用电源和备用电源的零线接在一起连通。当常用电源和备用电源的零线连通在一起时，常用电源的线路或备用电源的线路，不能在双电源自动转换开关的上一级装设剩余电流动作断路器，否则在双电源自动转换开关进行转换的时候，剩余电流动作断路器会自动跳闸。（本公司三极双电源出厂时零线单独分开）
双电源自动切换电路和开关回路接线讲解图，非常值得收藏！ 双电源切换应用也非常广，我们简单看一下怎么用继电器，接触器实现自动切换。两个接触器实现切换备用电源的线圈走主接触器的常闭点，主电源接触器吸合主电路导通。主电源断电，备用电源通过主接触器的常闭点导通。如果主电源恢复正常，备用电源断开。当然你也可以用接触器互锁来实现，就是麻烦一点，而且主电源和备用电源同时有电时怎么办？所以还要接成顺序工作的那种，没必要那么麻烦，方法不唯一。一个继电器两个接触器主电源的接触器线圈走继电器的常开触点，备用电源的接触器线圈走继电器的常闭触点。主线路有电的时候，继电器吸合，常开触点闭合，主线路导通。常闭触点断开，备用电源不工作。当主线路断电的时候，继电器也断电。常开触点恢复初始断开状态，主线路断开。备用电路的接触器通过继电器的常闭触点开始工作。双转换触点继电器这个和上面的类似，只不过这个继电器是双转换触点，通电时，两组触点闭合。断电时两组触点闭合。一个电器元件就可以完成。如果A路是单相220伏电源，继电器的线圈电压也选用交流220伏的。接触器和继电器在通断电的时候有时间差，对用电要求很高的设备或者电器会有短暂的反应。比如灯泡明显闪烁了一下，电机停顿了一下。如果是自锁线路，你会发现用电设备不工作了。刚刚发生了
什么？双电源转换开关这个成本有点高，需要手动。如果动手能力强的朋友，完全可以自己动手组装一个控制电路。电源转换肯定有短暂的时间差，不可能中间不断电达到无缝连接。一开单控开关接线图二三开连体单控开关接线图四开连体单控开关接线图一开五孔单控插座接线图四开单控开关接线图一开五孔单控插座接线图二三开双控开关接线图一开多控开关接线图两开多控开关接线图三开多控开关接线图最牛的一个：看完之后觉得对大家有帮助的话麻烦多多转发，多多收藏，让更多的人能学到这些专业知识，非常感谢大家，如果有更好的建议意见麻烦评论区留言，我会挨个回复，谢谢大家。
