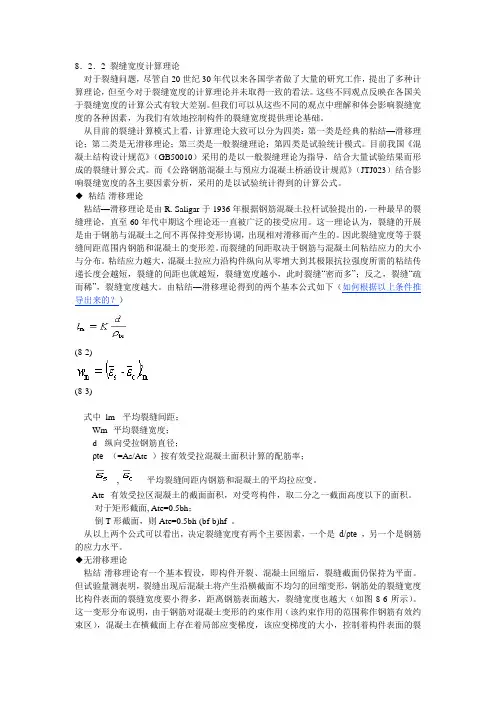

8．2．2 裂缝宽度计算理论
对于裂缝问题，尽管自20世纪30年代以来各国学者做了大量的研究工作，提出了多种计算理论，但至今对于裂缝宽度的计算理论并未取得一致的看法。这些不同观点反映在各国关于裂缝宽度的计算公式有较大差别。但我们可以从这些不同的观点中理解和体会影响裂缝宽度的各种因素，为我们有效地控制构件的裂缝宽度提供理论基础。
从目前的裂缝计算模式上看，计算理论大致可以分为四类：第一类是经典的粘结—滑移理论；第二类是无滑移理论；第三类是一般裂缝理论；第四类是试验统计模式。目前我国《混凝土结构设计规范》（GB50010）采用的是以一般裂缝理论为指导，结合大量试验结果而形成的裂缝计算公式。而《公路钢筋混凝土与预应力混凝土桥涵设计规范》（JTJ023）结合影响裂缝宽度的各主要因素分析，采用的是以试验统计得到的计算公式。
◆粘结-滑移理论
粘结—滑移理论是由R. Saligar于1936年根据钢筋混凝土拉杆试验提出的，一种最早的裂缝理论，直至60年代中期这个理论还一直被广泛的接受应用。这一理论认为，裂缝的开展是由于钢筋与混凝土之间不再保持变形协调，出现相对滑移而产生的。因此裂缝宽度等于裂缝间距范围内钢筋和混凝土的变形差。而裂缝的间距取决于钢筋与混凝土间粘结应力的大小与分布。粘结应力越大，混凝土拉应力沿构件纵向从零增大到其极限抗拉强度所需的粘结传递长度会越短，裂缝的间距也就越短，裂缝宽度越小，此时裂缝“密而多”；反之，裂缝“疏而稀”，裂缝宽度越大。由粘结—滑移理论得到的两个基本公式如下（如何根据以上条件推导出来的？）
(8-2)
(8-3)
式中lm --平均裂缝间距；
Wm--平均裂缝宽度；
d --纵向受拉钢筋直径；
ρte--（=As/Ate ）按有效受拉混凝土面积计算的配筋率；
,--平均裂缝间距内钢筋和混凝土的平均拉应变。
Ate--有效受拉区混凝土的截面面积，对受弯构件，取二分之一截面高度以下的面积。
对于矩形截面, Ate=0.5bh；
倒T形截面，则Ate=0.5bh-(bf-b)hf 。
从以上两个公式可以看出，决定裂缝宽度有两个主要因素，一个是d/ρte ，另一个是钢筋的应力水平。
◆无滑移理论
粘结-滑移理论有一个基本假设，即构件开裂、混凝土回缩后，裂缝截面仍保持为平面。但试验量测表明，裂缝出现后混凝土将产生沿横截面不均匀的回缩变形，钢筋处的裂缝宽度比构件表面的裂缝宽度要小得多，距离钢筋表面越大，裂缝宽度也越大（如图8-6所示）。这一变形分布说明，由于钢筋对混凝土变形的约束作用（该约束作用的范围称作钢筋有效约束区），混凝土在横截面上存在着局部应变梯度，该应变梯度的大小，控制着构件表面的裂
缝宽度。而且，在使用阶段的工作应力下，由于近钢筋处横向内裂缝的出现，变形钢筋与混凝土在接触面处的相对滑移很小，可以忽略不计。从这些试验现象出发，Broms和Base在20世纪60年代提出了无滑移理论。
无滑移理论认为，构件表面裂缝宽度主要是由钢筋周围的混凝土回缩形成的，其决定性因素是构件表面到最近钢筋的距离，它包括混凝土保护层厚度c和钢筋间的距离s两个变量。一般认为，对于保护层厚度在15mm至80mm的梁，用这一理论的计算结果与试验对比，吻合良好。
图8-6 弯曲垂直裂缝形态
◆一般裂缝理论
从裂缝机理来看，无滑移理论考虑了应变梯度的影响，采用在裂缝的局部范围内，变形不再保持平面的假定，无疑比粘结滑移理论更为合理了。但假定钢筋钢筋处完全没有滑移，把保护层厚度作为唯一的变量，显然是过于简单化了。一种合乎逻辑的发展是将粘结-滑移理论与无滑移理论结合起来。从平均裂缝间距的计算公式来看，粘结-滑移理论的计算公式（8-2）表明，当纵向配筋率很大，d/ρte 趋于零时，公式计算的平均裂缝间距亦趋近于零，这与试验结果是不相符的。这是因为，粘结-滑移理论认为在即将出现裂缝截面处，受拉区混凝土的拉应力是均匀的。而实际上，无滑移理论表明，受拉区混凝土受到周围钢筋的约束作用以及内裂缝的影响，其拉应力分布并不均匀，也就是说，裂缝间距与混凝土保护层厚度c亦有一定的关系。因此，合理的平均裂缝间距公式应综合考虑两者的影响。这就是所谓的一般裂缝理论，又称为综合裂缝理论，即：
(8-4)
◆试验统计模式
以上的讨论表明，不同的裂缝理论认为影响裂缝宽度和间距的主要因素并不相同，各种理论之间的差异是如此之大，似乎难以理解。实际上，由于裂缝出现后，钢筋与混凝土相互作用区域发生的变形及应力状态是极其复杂的。而且，裂缝是一种半随机现象，即使同样的试件，在完全相同的条件下，裂缝间距和裂缝宽度也会在很大范围内变化。简单地选取一两个变量作为其主要影响因素，从而得到裂缝宽度的计算公式，显然不能适用于大多数情况。尽管以上介绍的三种裂缝计算理论都有一定的理论根据，而且都分别有试验在不同程度上表明了各自理论的正确性。但与广泛的试验相对照，这些计算理论的符合程度都还很难令人满意。鉴于影响裂缝因素的复杂性，其机理也还未十分清楚，有些学者干脆不作机理上的探求而在广为收集试验数据的基础上，回归分析各种参数对裂缝的影响程度，从中选择最主导的
若干因素建立统计公式。其中最具代表性的是美国学者Gergely和Lutz的工作。他们对六组由不同研究者所进行的612个底面裂缝宽度和355个侧面裂缝宽度的实测数据进行了统计分析。在统计中，他们对各种参数及其不同的组合方式进行了回归统计。结果表明，对于裂缝宽度影响最重要的因素是钢筋的应力和保护层厚度。他们的研究结果最终被美国混凝土协会所采用。
◆影响裂缝宽度和裂缝间距的主要因素
目前普遍公认的影响裂缝宽度和间距的主要因素大致包括：钢筋的混凝土保持层厚度、纵向受拉钢筋的工作应力、钢筋直径、纵向受拉钢筋的配筋率、钢筋的布置型式、钢筋外形、构件的受力性质，以及长期荷载的影响等。
8．2．3 GB50010方法
我国《混凝土结构设计规范》（GB50010）的裂缝宽度计算公式是以一般裂缝理论为指导，结合大量试验结果得到的半理论半经验公式。
平均裂缝间距
根据一般裂缝理论，平均裂缝间距与d/ρte 和保护层厚度有关，它们表示为以下线性关系：
(8-4)
其中K1、K2均为经验系数。对配置带肋钢筋混凝土受弯构件的平均裂缝间距进行试验统计分析，得K1=1.9，K2=0.08。规范综合考虑各种因素，最后得到平均裂缝间距的半经验半理论公式：
(8-5)
(8-6)
(8-7)
式中，当c<20mm时，取c=20mm；
deq --纵向受拉钢筋的等效直径（mm），按式（8-6）计算；
ρte--按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率，当ρte小于0.01时,取ρte 等于0.01；
di--第i种纵向受拉钢筋的公称直径（mm），当多根钢筋并筋时，按面积相等原则计算其等效圆截面直径；
ni--第i种纵向受拉钢筋的根数；
υi--第i种纵向受拉钢筋的相对粘结特性系数，对于光面钢筋取0.7，带肋钢筋取1.0；
Ate--有效受拉混凝土截面面积，对受弯构件，取二分之一腹板截面面积与受拉翼缘截面
面积即Ate=0.5bh-(bf-b)hf 。
◆平均裂缝宽度
裂缝宽度等于钢筋与外围混凝土在裂缝间距之间的相对滑移总和，亦即二者在裂缝间距间的伸长差值。因此，设钢筋的平均应变为，混凝土的平均应变为，则平均裂缝宽度ωm等于钢筋在平均裂缝间距lm之间的伸长，减去混凝土在lm间的伸长：
由试验得=0.85，因此有
(8-8)
为了进一步简化计算，引入纵向钢筋应变不均匀系数ψ ，即，则得平均裂缝宽度的计算公式为：
(8-9)
式中
ψ--裂缝间纵向受拉钢筋应变不均匀系数，或称考虑裂缝间混凝土参加工作系数，
它反映了裂缝间混凝土协助钢筋抗拉的程度；
Es --钢筋的弹性模量；
σsk--开裂截面钢筋应力，它是按荷载效应的标准组合计算的纵向钢筋应力。
受拉钢筋应变不均匀系数ψ 为裂缝间钢筋平均应变与开裂截面钢筋应变比值，即
。试验表明，ψ 可按下列经验公式计算：
(8-10)
对于矩形、倒T形、工形截面受弯构件，考虑到混凝土收缩的不利影响，其抗裂弯矩Mcr 可按下式计算：
(8-11)
式中
ηcr --截面开裂时的内力臂系数。
对于钢筋混凝土受弯构件，Mk可近似地按下式计算：
(8-12)
将式（8-11）及（8-12）代入式（8-10a），得
(8-10b)
取ηcr=0.67 ，h/h0=1.1 ，ρte=As/Ate ，代入上式得：
(8-13)
ψ反映的是裂缝间混凝土协助钢筋抗拉作用的程度，ψ越小，裂缝间钢筋平均应力与裂缝截面钢筋应力的比值越小，说明裂缝间混凝土参与抗拉的程度越大，钢筋与混凝土间的粘结越好。根据试验结果，在计算时：
当ψ<0.2 时，取ψ=0.2 ；
当ψ>1.0 时，取ψ=1.0；
对直接承受重复荷载的构件，取ψ=1.0；
当ρte< 0.01 时，取ρ=0.01 ；
因此，钢筋混凝土受弯构件的平均裂缝宽度可以用公式（8-9）计算，其中lm可以由式（8-5）求得，ψ可由式（8-13）求得。取η=0.87，裂缝截面的钢筋应力σsk可以由下式计算：
(8-14)
◆在荷载标准组合下并考虑长期作用影响的最大裂缝宽度计算公式
实测表明，裂缝宽度有很大的离散性。设计验算时所取用的"最大裂缝宽度"，应该是在某一超越概率下的相对最大裂缝宽度，即超过这个宽度的裂缝的出现概率不大于某一协议概率，通常取最大裂缝宽度的超越概率为5%，亦即计算控制的最大裂缝宽度的保证率为95%。
钢筋混凝土梁的试验表明，裂缝宽度的频率分布基本符合正态分布。对于梁，可取变异系数为0.4，则其相对最大裂缝宽度可由下式求得：
(8-15)
再考虑裂缝宽度在长期荷载作用下，由于混凝土的收缩、徐变及滑移徐变而增大的影响，对上述短期作用下的裂缝宽度乘以1.5的增大系数，最后得钢筋混凝土受弯构件考虑荷载长期效应组合影响的最大裂缝宽度ωmax计算公式为：
ωmax=1.5×1.66×0.85(ψσ/Es)lcr
(8-16)
这就是《混凝土结构设计规范》（GB50010）中钢筋混凝土受弯构件最大裂缝宽度的计算公式。式中，ψ 由式（8-13）求得，lm可以由式（8-5）求得，σsk由式（8-14）计算。
◆其他受力构件的裂缝宽度计算公式
《混凝土结构设计规范》（GB50010）将不同受力状态下钢筋混凝土的裂缝宽度计算公式
统一写成：
(8-17)
式中αcr为构件受力特征系数。其他受力构件的裂缝宽度计算公式与受弯构件的主要区别有以下两方面。
其一，构件受力特征系数αcr不同。对于钢筋混凝土受弯及偏心受压构件，αcr 取为2.1；偏心受拉构件取2.4；轴心受拉构件取2.7。αcr 主要由以下三部分系数相乘而得：
①反映裂缝间混凝土伸长对裂缝宽度影响的系数，即，各类构件均取0.85；
②短期裂缝宽度的扩大系数，即取超越概率为5%时的保证率系数，它的大小取决于裂缝宽度的概率分布和变异系数；
③考虑长期作用影响的扩大系数，各类构件均取1.5。αcr取值的不同，主要是由于不同受力构件裂缝宽度的概率分布及变异系数不同所致。
其二，按荷载标准组合计算的钢筋混凝土构件纵向受拉钢筋的应力σsk 的计算方法不同。
轴心受拉构件：
(8-14a)
偏心受拉构件：
(8-14b)
受弯构件：
(8-14)
偏心受压构件：
(8-14c)
(a)
(b)
(c)
(d)
式中--e'轴向拉力作用点至受压区或受拉较小边纵向钢筋合力点的距离；
e--轴向压力作用点至纵向受拉钢筋合力点的距离；
z--纵向受拉钢筋合力点至受压区合力点之间的距离，且不大于0.87h0；
ηs--使用阶段的轴向压力偏心距增大系数：当l0/h不大于14时，取ηs 等于1.0；
ys --截面重心至纵向受拉钢筋合力点的距离；
r'f--受压翼缘截面面积与腹板有效截面面积的比值：当h'f 大于0.2h0时，取等于0.2h0，其中，b'f 、h'f 为受压翼缘的宽度、高度；
Nk、Mk--按荷载的标准组合计算的轴向力值、弯矩值。
8．2．4 JTJ023方法
《公路钢筋混凝土和预应力混凝土桥涵设计规范》（JTJ023）的裂缝宽度计算公式主要建立在因素分析和数理统计基础上。
在对影响裂缝宽度的各主要因素进行统计分析的基础上，公路桥规规定，对于矩形、T形和I形截面钢筋混凝土受弯构件，其特征裂缝宽度Wfk（保证率为95%）（相当于《混凝土结构设计规范》中的最大裂缝宽度Wmax）可按下列公式计算：
(8-18)
(8-19)
式中
C1--钢筋表面形状系数，对光面钢筋，C1=1.4；对带肋钢筋，C1=1.0； C2--作用长期效应影响系数，C2=1+0.45Ml/Ms，其中Ml和Ms分别为按作用长期效应组合和短期效应组合计算的弯矩值；
C3--与构件形式有关的系数，当为钢筋混凝土板式受弯构件时，C3=1.15；当为其他受弯构件时，C3=1.0；
σss--钢筋应力，σss=M s/0.87Ash0 ；
Es--钢筋的弹性模量（MPa）
d--纵向受拉钢筋直径（mm），当用不同直径的钢筋时，d改用换算直径d0，d0=4As/0.75u，此处u为钢筋截面的总周长；
ρ--截面配筋率（=As/bh0），当ρ>0.02时，取ρ =0.02，当ρ <0.006时，取ρ =0.006；
bf，hf --构件受拉翼缘宽度；
h0 --构件截面有效高度；
8．2．5 裂缝宽度验算及减小裂缝宽度的主要措施
对裂缝宽度的限制，应从保证结构耐久性，钢筋不被锈蚀及过宽的裂缝影响结构外观，引起人们心理上的不安两个因素来考虑。
《混凝土结构设计规范》（GB50010）规定，钢筋混凝土构件在荷载的标准组合下，并考虑长期作用影响的最大裂缝宽度，应符合下式规定：
(8-20)
式中，Wmax--按荷载的标准组合并考虑长期作用影响计算的构件最大裂缝宽度，按（8-17）式计算；
Wlim--裂缝宽度限值，根据构件所处的环境类别（表8-1）不同，
裂缝宽度限值取表8-2中的值。
表8-1 混凝土结构的使用环境类别
环境类别
说明
一
室内正常环境；无侵蚀性介质、无高温高湿影响、不与土壤直接接触的环境
二
a
室内潮湿环境、露天环境及与无侵蚀性的水或土壤直接接触的环境
b
严寒和寒冷地区的露天环境及与无侵蚀性的水或土壤直接接触的环境
三
使用除冰盐的环境、严寒及寒冷地区冬季的水位变动环境、滨海室外环境
四
海水环境（海水潮汐区、浪溅区、海面大气区、海水水下区）
五
受人为或自然的侵蚀性物质影响的环境
表8-2 混凝土结构构件的最大裂缝宽度限值Wlim (mm)
环境类别
最大裂缝宽度限值
一
0.3
二
0.2
三
0.2
四、五
应符合专门规范的有关规定
《公路钢筋混凝土和预应力混凝土桥涵设计规范》（JTJ023）规定，钢筋混凝土构件在正常使用极限状态下的裂缝宽度，应按作用短期效应组合并考虑长期效应影响进行验算，且不得超过以下规定的限值：
一般环境 0.20mm
有气态、液态或固态侵蚀物质环境0.10mm
这里，一般环境系指寒冷和严寒、无侵蚀物质影响的地面和水下及与土直接接触的环境；有气态、液态或固态侵蚀物质环境系指包括海水、使用除冰盐在内及工业污染的环境。
从影响裂缝宽度的主要因素以及两本规范的裂缝宽度计算公式中我们发现，当设计计算发现裂缝宽度超限，或要求减小裂缝宽度时，选择较细直径的钢筋及变形钢筋是最为经济的措施。因为同样面积的钢筋，直径小则其周长与面积比就大，这就增大了钢筋与混凝土间的粘结力，采用变形钢筋亦是这个道理。粘结力大，可使裂缝间距缩短，裂缝即多而密，裂缝间距内钢筋与混凝土之间的变形差就小，裂缝宽度减小。
但是，当采用上述措施仍不能满足要求时，亦可增大钢筋截面面积，从而增大截面的配筋率，减小钢筋的工作应力，减小平均裂缝间距；当然，有时也可采取改变截面形式及尺寸或提高混凝土强度等级等办法。
[例8-1][例8-2][例8-3]
上一页下一页
8．2．6 小结
两本规范的裂缝宽度计算公式相差较大（见表8-3）。从理论基础上看，《混凝土结构设计规范》（GB50010）采用一般裂缝理论，然后通过试验数据统计回归的方法确定其中的系数；《公路钢筋混凝土与预应力混凝土桥涵设计规范》（JTJ023）公式则纯粹是建立在试验统计分析基础上的。但二者所反映的裂缝宽度的主要影响因素大体上仍然是一致的，即钢筋直径、形式、配筋率和钢筋的工作应力等。
但是不能忘记，本节上述裂缝宽度验算方法只是针对于荷载作用下的竖向弯曲裂缝而言的。实际工程中大量存在的非荷载裂缝及荷载作用下其他形式的裂缝，目前还没有可靠的计算方法来控制，这些裂缝往往是通过构造措施来保证的。从这个角度来理解构造设计，应该更能帮助大家领会构造设计的重要意义了。
表8-3 建筑工程与公路桥梁工程关于受弯构件最大裂缝宽度计算公式的比较
GB50010
JTJ023
计算公式
计算理论
以一般裂缝理论为基础，试验统计确定其中系数
试验统计模式
工作应力
配筋率
不同直径钢筋的等效直径
换算直径d0=4As/0.75u
钢筋表面形状的影响
反映在钢筋的相对粘结特性系数νi的不同
反映在C1的不同
长期作用的影响
采用了1.5倍的扩大系数，隐含于公式中
用作用长期效应影响系数C2来反映，
C2=1+0.45Ml/Ms
构件截面类型的影响
没有明确区分
用构件类别系数C3反映
上一页下一页
[例8-1]（GB50010）处于室内正常环境下的钢筋混凝土矩形截面简支梁，截面尺寸b=200mm，h=500mm，配置HRB335钢筋4Φ16，混凝土强度等级为C20，保护层厚度c=25mm。跨中
截面弯矩Mk=79.97kN·m，Mq=64.29kN·m。试验算梁的最大裂缝宽度。
[解] h0=500-30-16/2=462mm
查表得 ftk=1.78N/mm2,Es=2.0*105N/mm2
由于该梁处于室内正常环境，查表8-1和8-2，构件的使用环境类别为一类，其最大裂缝宽度限值wlim=0.3mm.
As=804mm2,Ate=0.5bh=50000mm2
梁内只配置一种变形钢筋，钢筋的相对粘结特性系数υ=1.0，所以deq=d=16mm.
说明该梁在正常使用阶段的最大裂缝宽度满足规范要求。
[本例题完]
下一页
[例8-2]（GB50010）处于室内正常环境下的钢筋混凝土矩形截面简支梁，截面尺寸b=220mm，h=500mm，配置HRB335钢筋2Φ22，混凝土强度等级为C25，保护层厚度c=25mm。跨中截面弯矩Mk=80kN·m。试验算该梁的最大裂缝宽度。
[解] h0=500-25-22/2=464mm
查表得ftk=1.78N/mm2, Es=2.0×105 N/mm2
由于该梁处于室内正常环境，查表8-1和8-2，构件的使用环境类别为一类，其最大裂缝宽度限值wlim=0.3mm.
As=760mm2, Ate=0.5bh=55000mm2
N/mm2
梁内只配置一种变形钢筋，钢筋的相对粘结特性系数υ=1.0，所以deq=d=22mm
(mm)
说明该梁在正常使用阶段的最大裂缝宽度不满足规范要求。设计时遇到这种情况，我们应该采取措施减小最大裂缝宽度。正文已述，减小裂缝宽度的最经济而有效的方法是采用小直径钢筋。如本题，改用5Φ14，As=769mm2>760mm2，这样选择钢筋，可以保证足够的正截面抗弯承载力。采用前述相同的方法及步骤验算最大裂缝宽度：
h0=500-25-14/2=468mm
N/mm2
deq=d=14mm
(mm)
满足规范要求。
也可以另选用2Φ14+2Φ18 ，As=817mm2>760 mm2
此时h0=500-35=465mm.
N/mm2
因采用了直径不等的变形钢筋，因此
(mm)
(mm)
亦满足要求。
由以上计算可见，在保证钢筋总面积变化不大的情况下，选用细直径钢筋以减小最大裂缝宽度，主要是因为平均裂缝间距减小了。钢筋应力不均匀系数ψ只与截面的开裂弯矩和标准组合弯矩有关，因此，无论选用多大的钢筋，什么类型的钢筋，只要截面尺寸不变，混凝土强度等级不变，ψ就不变。这道例题还表明，当调整钢筋直径仍然不能使最大裂缝宽度满足规范限值要求时，提高截面配筋率也是减小裂缝宽度的有效办法。
[本例题完]
[例8-3]（JTJ023）条件同[例8-1]，试按公路桥涵规范验算该梁的最大裂缝宽度。
[解] Ms=79.97kN·m，Ml=64.29kN·m
As=804mm2,h0=500-30--(16/2)=462mm
C1为钢筋表面形状系数，对于变形钢筋，取1.0；
C2为作用长期效应影响系数，
C3为与构件形式有关的系数，对于除钢筋混凝土板式受弯构件外的其他受弯构件，均取1.0；
采用同一直径的变形钢筋，d=16mm
按照公路桥规的规定，对于处于一般环境下的钢筋混凝土受弯构件，按上述裂缝宽度计算公式计算的特征裂缝宽度不应超过0.20mm。因此，该梁不满足公路桥规的要求。与例8-2的方法相同，改用细直径钢筋可以使构件的特征裂缝宽度减小，从而满足规范要求。这里不再重复，请读者自行完成。
比较[例8-1]可以发现，一根完全相同的钢筋混凝土梁，由于各自采用的计算理论不同，以及对裂缝宽度的可靠度要求不同，两本专业规范得到的计算结果也不同，甚至导致完全相反的结论。这又从另一个侧面说明了我们必须严格遵守规范规定，处理相同问题，当计算理论不同时，我们不能互相串用规范的规定，否则将得到错误的结论。
[本例题完]
