电气图里电缆标注的符号
RVVP ：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24 芯
（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线
K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆
最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线”
，中间有L 是铝导线，有J 是交联，有ZR 连在一起是“阻燃”，有NH 连在一起是“耐火”
有下标22 表示钢铠装， 2 表示铜铠装，
最后的P 有下标 2 好象是铜屏蔽层，没有是编织屏蔽）用途：仪器、仪表、对讲、监控、控制安装
RG :物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输
数据模拟信号
UTP :局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智
能楼宇信息网
KVVP ：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量
SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
RVV （227IEC52/53 ）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
AVVR 聚氯乙烯护套安装用软电缆
SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
RV、RVP 聚氯乙烯绝缘电缆
RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用RIB 音箱连接线（发烧线）
KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、
测量
SFTP 双绞线传输电话、数据及信息网
UL2464 电脑连接线
VGA 显示器线
SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
SDFAVP 、SDFAVVP 、SYFPY 同轴电缆，电梯专用
JVPV、JVPVP 、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
1）类别：H——市内通信电缆
HP ——配线电缆
HJ ――局用电缆
（2）绝缘：Y——实心聚烯烃绝缘
YF ――泡沫聚烯烃绝缘
YP ――泡沫/实心皮聚烯烃绝缘
（3）内护层：A ――涂塑铝带粘接屏蔽聚乙烯护套
S――铝，钢双层金属带屏蔽聚乙烯护套
V ――聚氯乙烯护套
（4）特征：T――石油膏填充
G 咼频隔离
C——自承式
（5）外护层：23 ――双层防腐钢带绕包销装聚乙烯外被层
33 ――单层细钢丝铠装聚乙烯被层
43 ――单层粗钢丝铠装聚乙烯被层
53 ---- 单层钢带皱纹纵包铠装聚乙烯外被层
553 ----- 双层钢带皱纹纵包铠装聚乙烯外被层
市话通信电缆\ /涂塑铝带粘接屏蔽聚乙烯护套
HYFAT
泡沫聚乙烯绝缘/ \石油膏填充
*市话通信电缆\ /涂塑铝带粘接屏蔽聚乙烯护套
HYAC
实心聚乙烯绝缘/ \自承式
HYA-200X2---- 0.4含义：铜芯实心聚烯烃绝缘，涂塑铝粘接屏蔽聚乙烯护套的市内通信电缆线组为对绞，线径为0.4mm ，对数为200 对。
YJV22-3*95 ，铜导体，交联聚乙烯绝缘，双钢带铠装，聚氯乙烯护套。
rvvp :铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300v/300v 2-24芯。用途：仪器、仪表、对讲、监控、控制安装
rg：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（hfc）中传输数据模拟信号
utp :局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网kvvp :聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量sywv（y）、sykv 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯）
rvv（227IEC52/53 ）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明
avvr 聚氯乙烯护套安装用软电缆
sbvv hya 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用
rv、rvp 聚氯乙烯绝缘电缆rvs、rvb 适用于家用电器、小型电动工具、仪器、仪表及
动力照明连接用电缆bv、bvr 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用（BVR 是软线BV 是硬线，如果不用护套线，可以用PVC 管）rib 音箱连接线（发烧线）
kvv 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量
sftp 双绞线传输电话、数据及信息网
ul2464 电脑连接线
vga 显示器线
syv 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆）
sdfavp 、sdfavvp 、syfpy 同轴电缆，电梯专用jvpv 、jvpvp 、jvvp 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆
RVV与KVV RVVP与KVVP区别：RVV和RVVP里面采用的线为多股细铜丝组成的软线，即RV线组成。KVV和KVVP里面采用的线为单股粗铜丝组成的硬线，即BV 线组成。AVVR与RVVP区别：东西一样，只是内部截面小于0.75平方毫米的名称为AVVR,大于等于0.75平方毫米的名称为RVVP. SYV与SYWV区别：SYV是视频传输线，用聚乙烯绝缘。SYWV是射频传输线，物理发泡绝缘。用于有线电视。RVS 与RVV2芯区别：RVS为双芯RV线绞合而成，没有外护套，用于广播连接。RVV 2 芯线直放成缆，有外护套，用于电源，控制信号等方面。RVVP与RVSP RVV是普通屏蔽铜芯聚氯乙稀绝缘型连接软电线RVSP是普通屏蔽铜芯聚氯乙稀绝缘绞型连接软电线简单的说,RVVP是直排线,RVSP是
绞线, 就是把线绞在一起. NHRV 是耐火型铜芯聚氯乙稀绝缘连接软电线；HBYV 铜芯实心聚乙烯绝缘聚氯乙烯护套平行线（电话线）；RVSP是普通铜芯聚氯乙
稀绝缘绞型连接软电线；HYV铜芯聚氯乙烯绝缘聚氯乙烯护套室内通信电缆。
HYV-5X （2X 0.8 ）代表电缆内有5 对0.8mm2线。其他雷同.SYWV-75-5SYWV-75-7 和SYWV-75-9只是保护套的材质,外口径,与内导体外径不同.他们都是属于3类屏蔽线按照PDS施工参照标准表3-11类屏蔽线彩色信号不超过365米黑白信号不超过670 米SYWV-75-5：500 米SYWV-75-7：700 米SYWV-75-9：900米补充：如果要达到1公里以上的布线最好用光纤和光端机RVB:平行多股软线（扁
的），就象家里经常用的电话线裸线，只是其中的芯线和RVV芯线一致，两根芯
线是平行包在护套中的，通常是一个护套两根RVS:对绞多股软线，就是将RVB 的软芯撕开，对绞后即可！呵呵，通常是两根对绞RVV:多股软线，就是芯线由多股铜丝组成，RVV线是弱电系统最常用的线缆，其芯线根数不定，有单根的，也有多根的，外面也有护套。但是芯线之间的排列没有特别要求监控线材的选用线材选型1、视频线摄像机到监控主机距离w 200米，用rg59 （128编）视频线。摄像机到监控主机距离〉200米，用syv75-5视频线。2、云台控制线云台与控制器距离w 100米，用rvv6 X 0.5护套线。云台与控制器距离〉100 米，用rvv6X0.75 护套线。3、镜头控制线采用rvv4X0.5 护套线。4、解码器通讯线应采用rvv2 X1屏蔽双绞线5、摄像机电源线若系统有20台普通摄像机，摄像机到监控主机的平均距离为50米，则应使用bvv6m2铜芯双塑线作电源主线，不同距离所使用的电源线见如下表：摄像机到监控主机的平均距离34~50m 21~33m w 20m电源线规格（2线）6m2 4 m2 2.5m2监控系统线路铺设1、视频线敷设注意事项 1.1 、若摄像机到监控主机（图像处理器、矩阵控制主机或数码录像机）的距离少于200米，可用rg59 视频线，若超过200米，应该采用swy-75-5 视频线，以保证监控图像的质量。1.2 、对于安装在
电梯内的摄像机，在电梯井内布线应采用星铁槽并接地处理，以减少电梯电机启动时对视频信号造成的干扰。 1.3 、如果摄像机安装在室外（如大院门口或停车场等），线路需要在室外走线或通过架空钢缆走线，条件允许的情况下要安装视频避雷器
（因为加装防雷设备会造成工程总造价的增加），即分别在摄像机端和监控主机端各安装 1 个视频避雷器，而且每个视频避雷器均要接地（室外摄像机要单独打地线，监控室的视频避雷器可统一接地），以防止感应雷对设备造成损坏。2、控制线敷设注意事项 2.1 、在模拟监控系统中，若安装配云台变焦镜头的摄像机，并采用云台镜头控制器进行控制，控制线的选择应根据摄像机与云镜控制器的距离确定。当距离少于100米时，云台控制线可采用rvv6 X0.5护套线，；当距离大于100米时，云台控制线应采用rvv6 X 0.75护套线，镜头控制线均采用rvv4X 0.5 护套线。如果该模拟监控系统是通过矩阵控制主机对云台和镜头进行控制，一般需要用到解码器，控制线路敷设可参考所用矩阵控制主机的技术要求。 2.2 、在数码监控系统中，若安装配云台变焦镜头的摄像机，则需要通过解码器对云台和镜头进行控制。解码器一般安装在摄像机旁，解码器与数码录像机采用rs485总线进行通信。布线应采用rvvp2 XI屏蔽双绞线从数码录像机先引至距离最近的解码器1，然后由解码器1 引至解码器 2 ,, 现在的16路数码录像机最多可接16台解码器，而rs485通讯线的总长度最长可达1200米。接线示意图如下：见基础知识内的相关帖。解码器有ac 220v
和ac 24v两种供电类
型，若选用ac 24v解码器，则一般由ac 24v变压器统一供电。特别需要注意的是，由于有些解码器输出的dc 12v 电源有干扰，用于摄像机供电时会对图像造成一定的影响，因此需要统一对摄像机（12v）供电。3、摄像机电源线敷设注意事项市面上采用dc 12v供电的普通摄像机工作电流约为200~300ma 一体化摄像机为
350~400ma如果摄像机的数量较少（5台以内）且摄像机与监控主机的距离较近（少于50米），每台摄像机可单独布rvv2X0. 5电源线到监控室并用小型变压器供电。如果摄像机的数量较多，则应采用大功率的12v直流稳压电源集中供电。在方案设计和施工过程中，要考虑到所有摄像机的总功率和由传输线路所造成的电压降（俗称“线损”，规格为1m2的铜导线每100 m的电阻是1.8 3 ）。对于一幢楼的监控，施工时一般用2条2.5~6m2的铜芯双塑线作为电源的主干由监控室引至线井，并沿线井走至各摄像机所在楼层的线井。对于楼层各摄像机的供电，可由该层线井引1条rvv2 X1或rvv2 X 1.5 （若该层的摄像机数量超过6台）电源线给摄像机供电，或用rvv2X0.5 护套线一一对应供电。一、导线的种类常用导线有铜芯线和铝芯线。铜导线电阻率小，导电性能较好；铝导线电阻率比铜导线稍大些，但价格低，也广泛应用。导线有单股和多股两种，一般截面积在6mm2及以下为单股线；截面积在10mm及以上为多股线。多股线是由几股或几十股线芯绞合在一起形成一根的，有7股、19股、37股等。导线又分软线和硬线。导线还分裸导线和绝缘导线，绝缘导线有电磁线、绝缘电线、电缆等多种。常用绝缘导线在
电气图里电缆标注的符 号是什么意思 TTA standardization office【TTA 5AB- TTAK 08- TTA 2C】
电气图中BV-3*6 SC25 FC/0.8m是 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共3根，每根电线规格为6平方毫米（铜芯截面积） SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求） CE-沿顶板面明敷 WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设 一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯 （主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆 最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装， 最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽） 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号
UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线物理发泡聚乙烯（绝缘）（锡丝铝）聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量SFTP 双绞线传输电话、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆 二 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式 （5）外护层：23——双层防腐钢带绕包销装聚乙烯外被层 33——单层细钢丝铠装聚乙烯被层 43——单层粗钢丝铠装聚乙烯被层 53——单层钢带皱纹纵包铠装聚乙烯外被层 553——双层钢带皱纹纵包铠装聚乙烯外被层
1.线缆型号NHRVS 2*1、5 NHBV 2*1、5 NHHBV 2*1、5 NHRVS 4*1、5 NHBVR 6*1、5 首先您需要了解这些型号中每个字母代表什么 NH就是耐火得意思,汉语拼音第一个字母,R就是软线,V就是聚氯乙烯绝缘,S就是双绞线(意思就是两根导线绞合)B就是固定布线用电线, 1、5就就是导体部分截面积,2就是2根线 具体每一根: NHRVS 2*1、5 铜芯聚氯乙烯绝缘耐火软双绞线2*1、5平方 NHBV 2*1、5 铜芯聚氯乙烯绝缘耐火线2*1、5平方 NHHBV 2*1、5 铜芯聚氯乙烯绝缘耐火电话线2*1、5平方 NHRVS 4*1、5 铜芯聚氯乙烯绝缘耐火软双绞线4*1、5平方 NHBVR 6*1、5 铜芯聚氯乙烯绝缘耐火软线6*1、5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 就是什么意思? 人家问平常用得电线市面上BV,BVR,RV,RVV,不就是那些大截面工程用得电缆B系列归类属于布电线,所以开头用B,电压:300/500V V就就是PVC聚氯乙烯,也就就是(塑料) L就就是铝芯得代码 R就就是(软)得意思,要做到软,就就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构:导体+绝缘 拿2、5mm2为例: BV就是1根直径1、78mm与7根0、68两种 BLV就是1根直径1、78mm BVR就是19根直径0、41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软,还就是2、5就是49根0、25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外:我们最常用得“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就就是2根BV线,在+一层白色得护套 3、ZRYJV4*35+1*16CTSC50WCCC中,ZR:阻燃,YJV:交联聚乙烯铜芯线 4*35+1*2、5:4根截面积为35平方毫米与一根2、5平方毫米得芯SC50:电缆穿直径为50得焊接钢管WC:暗敷在墙内CC:暗敷在屋面或顶板内 NHBV2*2、5+BVR1*2、5CTKBG20WCCC中NH:耐火BV:聚氯乙烯铜芯线BVR:应该就是软线(不确定)CT:桥架KBG20:不知道(应该就是线槽啊之类得吧) 4、建筑电气图中WL1BV3*2、5PC20CC就是什么意思 WL1回路代号BV导线3根2、5平方得导线穿PC(聚碳酸酯管)管径￠20
控制电缆的种类和符号含义 、用途: 电缆适用于交流额定电压450/750V及以下的电器仪表，配电装置的信号传输、控制、测量。电缆的导电线芯长期允许工作温度应不超过70C。 主要产品有: 1、P VC色缘护套控制电缆 2、橡皮绝缘控制电缆。 3、本安型信号控制电缆。 4、信号电缆。 、字母代号及其意义 四、举例:
(J )K I, Y 2 2 (2 ) K X Q 2 3 五、产品结构简图: 铠装细钢丝 控制电缆的型号分类 一、聚氯乙烯绝缘聚氯乙烯护套控制电缆 1、 用途：适用于常温下电器设备及仪表装置。火警信号及各种自动装置信 号的控制 连接。 2、 特点：该电缆敷设方便，施工简单，安全可靠。阻燃性电缆还具有不易 着火和火后不延燃的特点，电缆长期工作温度不超过 +70C ，弯曲半径不小于电 缆外径的10倍。 3、 使用温度：-10C ~ +70 C 4、 电缆的型号、名称及主要用途。 名称 型号 主要用途 L 聚轴乙怫外护层 L 聚乙烘绝蝶 钳芯 匚聚縄乙烯外护泾 -iftfi 橡哎绝燃 铝芯聚乙烯绝缘钢带铠装，聚乙烯外护层控制电 缆 铜芯橡皮绝缘铅套钢带铠装电缆 KVV^ 1、铜导体 2、PVC 绝缘 6、内护层 7、 3、绕包带 4、PVC 护套 5、铠装钢带
1、产品用途 适用于交，直流额定电压450/750V及以下的高温，有腐蚀性气体等环境较恶劣的范围内的信号的传输及控制线路。 2、产品特性 该电缆有耐高温、耐碱、耐油、耐氧化剂等特性，屏蔽型还具有抗干扰性能。电缆长期工作温度-40C ~200 C。
注：如需阻燃型（氧指数》30）则需在型号前加特征代号“ ZR'如：ZR-KHF4 ZR-KHF4PT等，如需加钢带铠装，则需在型号的右下角加代号“22”，如： ZR-KHF42, ZR-KHF422等。 4、电缆的规格和有关参数见下表： 三、本安型信号控制电缆 广泛用于化学和石油化学工业中有爆炸性环境的自动化控制系统，监制回路及保护线路等各种本安电路中，具有分析参数小，抗外界干扰和线间串扰等优点。 电缆的型号、名称和使用条件：
电缆符号及意义 电线电缆中BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV是什么意思? 都是电线的一些型号 B系列归类属于布电线，所以开头用B，电压：300/500V 电线按用途分为电磁线和通用绝缘电线。绝缘电线又称为布电线。 绝缘电线（布电线）是指包覆绝缘层的电线，包括各种连接线、安装线。 V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 T就是铜芯的代码（一般省略不写） R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套
另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套 什么是护套线 护套线是指带有护套层的单芯或多芯电线，带护套的较安全。说白了，我们最常用的“护套线”，一层白色聚氯乙烯护套，里面套着几根BV线。这种线一般是铜芯导线，除了导线外面有一层绝缘层外，导线外面还有一层保护层。常用的护套线有RVV、BVV、RVVB、bvvb这几种型号。护套线的可分为硬护套线和软护套线两种。根据应用环境和形状分为圆护套线和扁护套线，圆护套线一般的是多芯，扁的一般是单芯。 YJV是什么电缆（YJV电缆含义）

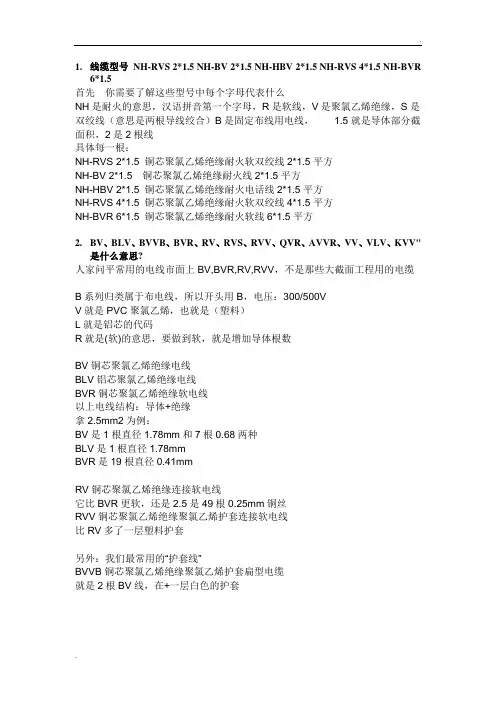

1.线缆型号NH-RVS 2*1.5 NH-BV 2*1.5 NH-HBV 2*1.5 NH-RVS 4*1.5 NH-BVR 6*1.5 首先你需要了解这些型号中每个字母代表什么 NH是耐火的意思，汉语拼音第一个字母，R是软线，V是聚氯乙烯绝缘，S是双绞线（意思是两根导线绞合）B是固定布线用电线， 1.5就是导体部分截面积，2是2根线 具体每一根： NH-RVS 2*1.5 铜芯聚氯乙烯绝缘耐火软双绞线2*1.5平方 NH-BV 2*1.5 铜芯聚氯乙烯绝缘耐火线2*1.5平方 NH-HBV 2*1.5 铜芯聚氯乙烯绝缘耐火电话线2*1.5平方 NH-RVS 4*1.5 铜芯聚氯乙烯绝缘耐火软双绞线4*1.5平方 NH-BVR 6*1.5 铜芯聚氯乙烯绝缘耐火软线6*1.5平方 2.BV、BLV、BVVB、BVR、RV、RVS、RVV、QVR、AVVR、VV、VLV、KVV" 是什么意思? 人家问平常用的电线市面上BV,BVR,RV,RVV，不是那些大截面工程用的电缆 B系列归类属于布电线，所以开头用B，电压：300/500V V就是PVC聚氯乙烯，也就是（塑料） L就是铝芯的代码 R就是(软)的意思，要做到软，就是增加导体根数 BV铜芯聚氯乙烯绝缘电线 BLV铝芯聚氯乙烯绝缘电线 BVR铜芯聚氯乙烯绝缘软电线 以上电线结构：导体+绝缘 拿2.5mm2为例： BV是1根直径1.78mm和7根0.68两种 BLV是1根直径1.78mm BVR是19根直径0.41mm RV铜芯聚氯乙烯绝缘连接软电线 它比BVR更软，还是2.5是49根0.25mm铜丝 RVV铜芯聚氯乙烯绝缘聚氯乙烯护套连接软电线 比RV多了一层塑料护套 另外：我们最常用的“护套线” BVVB铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆 就是2根BV线，在+一层白色的护套
电气施工图设计说明 一、建筑概况 本工程位于（），（）路与（）路交叉口（）。建筑面积（）。地下（）层，主要为 车库、各种机房、库房，地上（）层，主要为办公室、餐厅、会议室等，属于（）类建筑。建筑主体高度（），裙 房高度（）。结构形式为（），基础为（），楼 板厚（）,垫层厚（）。 二、设计依据： .各市政主管部门对初步设计的审批意见； .甲方设计任务书及设计要求； .《民用建筑电气设计规范》; .《及以下变电所设计规范》; .《供配电系统设计规范》; .《低压配电设计规范》 .《建筑物防雷设计规范》;（年版） .《高层民用建筑设计防火规范》;（年版） .《人民防空地下室设计规范》; .其它有关国家及地方的现行规范，规范； .各专业提供的设计资料； 三、设计范围 本设计包括红线内的以下内容：
.高、低压配电系统； .电力配电系统； .照明配电系统； .楼宇自控系统； .防雷及接地系统； .人防工程； .室外照明系统（与专业厂家配合）； .报告厅，演播室，多功能厅等的调兴照明系统（与专业厂家配合）； .有工艺设备的场所（例如：厨房、电梯等），设计仅预留配电箱； .根据甲方（）文，本工程设计时，公共场所及所有办公室的强电设备均只做预留，强电将电源引至配电箱，预留装修照明仅先期估算照明容量，待以后由室内装修设计负责进行配电盘及平面的二次设计，以防止重复投资。 .本工程电源分界点在高压进线柜处。 四、供电设计 .本工程负荷等级为（）级。 .本工程从（）及（）引来两路高压电源，每路均能承担本工程全部负荷。两路高压电源同时工作，互为备用。
高压电源引至设在本工程（）层的分界室。变配电所设在地下（）层。高压为单母线分段运行，手动联络，高压断路器为真空断路器，直流操作（）,继电保护为定时限过流及速断保护。 .用电负荷 ()()(其中：照明（），电力（）,消防设备（），选用（）台（）变压器。 .选用（一台）柴油发电机组（）作为第三路电源。 .低压为母线分段运行，联络开关设自投自复、自投不自复、手动，转换开关。自投时应自动断开非保证负荷，以保证变压器正常工作。主进开关与联络开关设电气联锁，任何情况下只能合其中的个开关。 .计费：本工程为高压计费，低压设电力分表。 .在变配电所低压侧，设功率因数集中自动补偿装置，电容器采用自动循环投切方式，要求补偿后的功率因数大于。本工程要求荧光灯，气体放电灯单灯就地补偿。要求补偿后的功率因数大于。.高压开关柜均采用（）进、（）出的接线方式。 .低压开关柜均采用（）进、（）出的接线方式。 .高压断路器开断能力（）。低压断路器要求运行开断能力在（）以上，且设过载长延时、短路瞬时脱扣器，部分回路设失压脱扣器。所有低压开关脱扣器额顶电流宜与开关的框架电流相同，且脱扣电流可调。
01，电气施工图中配电箱AL/PL是什么意思，为什么？ 我知道AL代表照明配电箱。PL代表动力配电箱。但为什么这么标志。而有的还标志为XM等。有没有文字符号对照表 在电气施工图中，AL表示照明配电箱；AP表示动力配电箱。 GB 7159 《电气技术中的文字符号制订通则》中，A表示组件或部件， L、P与GB 7159无关，是对A的限定，L—Light（照明）；P—Power（动力）。X表示端子、插头、插座等。XM的含义要看图纸才能确定。 动力配电箱一般不用PL表示。 AW是电表箱,AL是照明箱,ALE是应急照明箱,AP是动力配电箱. 02，电气施工图配电箱名字 ALE,AP,ALR,APES,APS,APQ,APN,APE,CZX,AL,APEZ,ALXF,ALES,ALEW,APEW,HX麻烦把这些名字说下 一般来说ALE是应急照明配电箱柜，双电源进线的；AP是动力配电箱柜，大部分时候是单电源，有时也有双电源，但不参与消防联动；AL是普通正常照明配电箱柜，单电源进线；APE是应急动力配电箱柜，双电源进线，参与消防联动； 像ALR、APS、CZX、HX等是设计在前面说的基础上按房间或者所控制设备功能的汉语拼音第一个字母简写，为了编号方便，可能就是ALR，热力的，APS,送风机的；CZX，插座箱；HX,户箱等，因为好些汉字生母一样，可以按配电箱所在位置或所控设备对照。 03,电路施工图符号意思含义 配电箱系统图中C65N-D/3P 20ALC1-D25 LR2-D13 12~18 YC-4*6 P32-FC L123/WP1 是什么意思，哪位大侠帮忙解释下，谢谢 C65N-D/3P:小型断路器，C65应该是西门子的型号，3P为3极; 20ALC1-D25：新型交流接触器 LR2-D13:热继电器 YC-4*6 P32-FC：电缆规格型号及敷设方式 L123/WP1：电力线路 注：WP1,WL1,WE1 分别为电力线路1，照明线路1，应急线路1 04,ALE在电气图中指什么设备？图形符号是什么？ 指应急照明配电箱（有双电源）。 A表示配电设备（箱、柜）； L表示用于照明类； E表示用于应急（照明）。 如AL--正常照明配电箱。
第三篇：变电站文字符号和编号一般规定 1 范围 本规定适用于福建省电网110kV及以下变电站电气二次线的各类文字符号和编号。 2 引用标准 DL 5028-93 电力工程制图标准 DL/T 5136-2001 火力发电厂、变电所二次接线设计技术规程 电力工程电气设计手册 3 总则 电气图是电气工程语言，各类文字符号和编号是图纸的重要组成部分。尤其是二次图中的文字符号、编号更是种类繁多，合理确定各类符号和编号，可以使图纸清晰、整齐，便于施工、运行、维护。本规定旨在使电气制图标准及二次线文字符号和编号的相关规定在变电站二次回路中得到正确应用和理解。 规范统一的原则。解决各地区设计习惯不同造成的差异，为施工、运行、维护创造条件。 宜简不宜繁的原则。在保证能表达清楚的情况下，各类符号和编号应力求简单，尽量使用现有已被大家熟悉的代码，特别是字母代码。 本规定在参照相关标准的同时，也充分考虑了省内多年形成的习惯做法，便于在工程中实施。 4 安装单位符号 4.1 定义
划分安装单位的目的是便于在回路上分组，便于设计和运行维护，减少接线错误。合理划分安装单位，有以下意义： a）使比较复杂的二次回路在安装单位划分的原则下更加清晰。 b）二次接线内部之间联系密切，由于合理划分安装单位，可防止二次回路中迂回回路的产生。 c）利于维护和检修试验。 4.2 构成 安装单位的符号一般由序号和文字符号组成，格式如下： 表4-2 安装单位文字符号约定字母表
4.3 举例 例如：110kV扩大内桥接线安装单位的划分#1、#2进线：1Y、2Y； #1、#2内桥：1YQ、2YQ； Ⅰ、Ⅱ母电压互感器：1YYH、2YYH；
电缆敷设方式与代号 线管的代号及敷设方式 一、线管的代号 根据中国建筑标准设计研究所出版的《建筑电气工程设计常用图形和文字符号》00DX001 73页规定： 1、电缆电线穿管，先计算要穿的导线总截面积（电线、电缆的外径的平方 x0.7854x电线根数）计算结果应小于或等于管·子截面的40％。一般电气设计都在电气说明书上一穿管表供参考。其它电工书或电线电缆产品介绍的册子也有表供查阅。 2、还有先算导线的总截面积，然后留出约1/3的余量，例如：0.666平方毫米 的导线，用1平方毫米管内径的穿管。 3、在什么情况下，应将电缆加上穿管保护？管子直径怎样选择？ ①、电缆引入引出建筑物，隧道处，楼板及主要墙壁； ②、引出地面两米高，地下 250mm 深； ③、电缆与地下管道交叉或接近时距离不合规定者；
④、电缆与道路，电车轨道和铁路交叉时； ⑤、厂区可能受到机械损伤及行人易接近的地点。 4、选择管径时，内径要比外径大 50 ％。 5、W（无拼音首）D（低）Z（阻）B级--YJ（交联聚乙烯）Y（聚烯烃） W（无拼音首）D（低）：无卤低烟（习惯称低烟无卤） WDZB-YJY---低烟无卤B级阻燃--交联聚乙烯绝缘聚烯烃护套电力电缆 WDZBN-YJY--低烟无卤B级阻燃耐火--交联聚乙烯绝缘聚烯烃护套电力电缆WDZC-BYJ---低烟无卤C级阻燃--铜芯交联聚乙烯绝缘电线 如有F：WDZC-BYJ（F）---低烟无卤C级阻燃--铜芯辐照交联聚乙烯绝缘电线四、线路敷设方式代号 PVC——用阻燃塑料管敷设 DGL——用电工钢管敷设 VXG——用塑制线槽敷设 GXG——用金属线槽敷设 KRG——用可挠型塑制管敷设 五、线路明敷部位代号 LM—沿屋架或屋架下弦敷设 ZM——沿柱敷设 QM——沿墙敷设 PL——沿天棚敷设 六、线路暗敷部位代号 LA——暗设在梁内 ZA—暗设在柱内 QA—暗设在墙内 PA——暗设在屋面内或顶棚内 DA——暗设在地面或地板内 PNA—暗设在不能进入的吊顶内 七、配电线路的标注方法
建筑电气施工图设计说明 一、设计依据 1。建筑概况 本工程位于_＿__（省市）＿___（区）____（路)。总建筑面积约___＿.地下_＿_＿层,主要为_＿__,地上___层，主要为_＿__. 本工程属于＿＿_类(办公)建筑。建筑主体高度___m,裙房高度_＿_。结构形式为___。基础形式为___. 建筑类别为___类，防火保护对象分级为___级。 2。关专业提供给本专业得工程设计资料。 3。各市政主管部门对初步设计得审批意见. ４.甲方提供得设计任务书及设计要求。 5．国家现行得主要规范、规程及相关行业标准: 《建筑照明设计标准》GB5００34-2004: 《高层民用建筑设计防火规范》ＧB5０04５—９5(２005年版); 《供配电系统设计规范》GB５005２-2009: 《１0kV及以下变电所设计规范》GB5０053—9４: 《低压配电设计规范》GB50054—2011: 《建筑物防雷设计规范》GB５0057—2010: 《民用建筑电气设计规范》JGＪ１6—2008等。 二、设计范围 1.本工程设计包括建设红线内得内容：10/0、4kV变、配电系统、电力配电系统、照明建筑物防雷、接地系统及安全. 2．与其她专业设计得分工 (１）室外照明系统、由专业厂家设计，本设计仅预留电源。 （2）报告厅、多功能厅等得调光照明系统，本设计仅预留电源容量. (3)有特殊设备得场所（例如洗衣机房、厨房等），本设计仅预留配电箱并注明用电量。（4）有特殊装修要求得场所,由室内装修设计负责进行照明平面得设计。本设计将电源引至配电箱、预留并在平面图上注明装修照明容量. (5)电源分界点为地下一屋高压配电室电源进线柜内进线开关得进线端.高压电缆分界
铜芯 NA-YJV,NB-YJV,交联聚乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-YJV22, NB-YJV22,交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 NA-VV，NB-VV，聚氯乙烯绝缘聚氯乙烯护套A(B)类耐火电力电缆可敷设在对耐火有要求的室内、隧道及管道中。 NA-VV22，NB-VV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B)类耐火电力电缆适宜对耐火有要求时埋地敷设，不适宜管道内敷设。 WDNA-YJY，WDNB-YJY，交联聚乙烯绝缘聚烯烃护套A(B)类无卤低烟耐火电力电缆可敷设在对无卤低烟且耐火有要求的室内、隧道及管道中。 WDNA-YJY23，WDNB-YJY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B)类无卤低烟耐火电力电缆适宜对无卤低烟且耐火有要求时埋地敷设，不适宜管道内敷设。 铜芯铝芯 ZA-YJV，ZA-YJLV，ZB-YJV，ZB-YJLV，ZC-YJV，ZC-YJLV，交联聚乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-YJV22，ZA-YJLV22，ZB-YJV22，ZB-YJLV22，ZC-YJV22，ZC-YJLV22，交联聚乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 ZA-VV，ZA-VLV，ZB-VV，ZB-VLV，ZC-VV，ZC-VLV，聚氯乙烯绝缘聚氯乙烯护套A(B、C)类阻燃电力电缆可敷设在对阻燃有要求的室内、隧道及管道中。 ZA-VV22，ZA-VLV22，ZB-VV22，ZB-VLV22，ZC-VV22，ZC-VLV22，聚氯乙烯绝缘钢带铠装聚氯乙烯护套A(B、C)类阻燃电力电缆适宜对阻燃有要求时埋地敷设，不适宜管道内敷设。 WDZA-YJY，WDZA-YJLY，WDZB-YJY，WDZB-YJLY，WDZC-YJY，WDZC-YJLY，交联聚乙烯绝缘聚烯烃护套A(B、C)类阻燃电力电缆可敷设在对阻燃且无卤低烟有要求的室内、隧道及管道中。 WDZA-YJY23，WDZA-YJLY23，WDZB-YJY23，WDZB-YJLY23 ，WDZC-YJY23，WDZC-YJLY23，交联聚乙烯绝缘钢带铠装聚烯烃护套A(B、C)类阻燃电力电缆适宜对阻燃且无卤低烟有要求时埋地敷设，不适宜管道内敷设。 VV、VLV, 铜（铝）芯聚氯乙烯绝缘聚氯乙烯护套电力电缆敷设在室内、隧道及管道中或户外托架敷设，不承受压力和机械外力
电线电缆代号及含义 电线电缆代号及含义： K -------控制电缆 V -------聚氯乙烯 V -------聚氯乙烯 P -------铜丝编织屏蔽 R -------软导体结构 Y -------聚乙烯 P2 -------铜带屏蔽 ZR -------阻燃电缆 YJ -------交联聚乙烯 Y -------聚乙烯 22 -------钢带铠装 NH -------耐火电缆 NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫（或护层）耐火型电力电缆 控制电缆 KVV22聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。 KYJVP-ZR交联聚乙烯绝缘聚氯乙烯护套铜丝编织屏蔽阻燃控制电缆。 KYJVP2-NH 交联聚乙烯绝缘聚氯乙烯护套铜带屏蔽耐火控制电缆。 主要用途及使用特性 适用于额定电压450/750V及以下的控制、监控回路及保护线路等。 交联聚乙烯（XLPE）绝缘控制电缆长期允许工作温度不超过90℃，聚氯乙烯绝缘、聚乙烯绝缘控制电缆长期允许工作温度不超过70℃，安装环境温度不低于0℃。 铜带屏蔽或钢带铠装电缆的弯曲半径应不小于电缆外径的12倍，其它类型电缆的弯曲半径不小于电缆外径的6倍。 电力电缆各型号中符号含义 T: 铜(一般省略，不写进型号中) L: 铝 V:聚氯乙烯绝缘或护套 YJ: 交联聚氯乙烯绝缘 22: 钢带铠装 32: 细钢丝铠装 42: 粗钢丝铠装 R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套
建筑电气施工图设计说明 一、建筑概况及总体说明 工程名称：浩创-达观上院 建设单位：惠州市宏诚实业开发有限公司 本工程为：1.建设地点：惠州市仲恺 2.建筑层数：地上29层；建筑高度：90.2m，地下2层 3365.24m，总建筑面积：62126.58m 22建筑基底面积： 3.建筑耐火等级一级 二、设计依据： 1、相关专业提供给本专业的工程设计资料 2、建设方提供的有关职能部门认定的工程设计资料，建设方设计要求； 3、本工程采用的主要标准及规范： 《供配电系统设计规范》GB 50052-2009 《20kV及以下变电所设计规范》GB 50053-2013 《电力工程电缆设计规范》GB 50217-2007 《低压配电设计规范》GB 50054-2011 《民用建筑电气设计规范》JGJ 16-2008 《全国民用建筑工程设计技术措施(电气)》(2009 ) 《建筑照明设计标准》GB 50034-2013 《建筑设计防火规范》GB 50016-2014 《人民防空地下室设计规范》GB 50038-2005 《人民防空工程设计防火规范》 GB 50098-2009 《建筑物防雷设计规范》GB 50057-2010 《有线电视系统工程技术规范》 GB 50200-94 《建筑与建筑群综合布线系统工程设计规范》 GB50311-2007 《建筑物电子信息系统防雷技术规范》GB 50343-2012 《消防安全疏散标志设计、施工及验收规范》DBJ/T15-42-2005 《汽车库、修车库、停车场设计防火规范》GB 50067-2014 《火灾自动报警系统设计规范》 GB 500116-2013 《住宅设计规范》GB 50096-2011 《建筑机电工程抗震设计规范《住宅建筑规范》GB50981-2014 三、设计范围： 1、本设计负责红线范围内的建筑内电气设计及室外电气管网设计 2、精装修区域的照明设计由建设方另行委托其他设计公司负责，本设计负责精装修区域的电源预留及相关的协调配合工作。 3、本工程设计内容如下： （1）供配电系统 （2）配变电所（配电房内的高低压电气设计由专业电力公司设计） （3）低压配电系统 ）照明设计（办公室，商业部分及其他需要精装修的场所由业主二次装修自行设计）4（．（5）防雷保护、接地系统及安全措施
电气图里电缆标注的符号是什么意思 电气图中BV-3*6SC25FC/0.8m是 sc：焊接钢管 tc：电线管薄钢管 pc：硬质塑料管 ct：电缆桥架 cp：金属软管 SR：钢线槽 RC：水煤气管 BV----聚氯乙烯绝缘（铜芯）电线 3*6---共3根，每根电线规格为6平方毫米（铜芯截面积） SC25--上述电线穿入标称直径25mm的钢管（厚壁焊接钢管） FC----敷设在地面或地板下 0.8m--敷设（埋设）深度，一般设计不须这么标注（施工规范要求）CE-沿顶板面明敷
WE-沿墙面明敷 WC-沿墙体暗敷 FC-沿地面暗敷 CC-沿顶板暗敷 CT-沿桥架敷设 一 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V2-24芯 （主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线 K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆 最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装， 最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽） 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）
中传输数据模拟信号 UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量 SYWV（Y）、SYKV有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR聚氯乙烯护套安装用软电缆 SBVV HYA数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接线用 RV、RVP聚氯乙烯绝缘电缆 RVS、RVB适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 BV、BVR聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB音箱连接线（发烧线） KVV聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量 SFTP双绞线传输电话、数据及信息网
常见电线电缆的规格型号 BVVB :铜芯聚氯乙烯绝缘聚氯乙烯护套扁形（B）电线 AVR :铜芯聚氯乙烯绝缘安装（A）用软（R）电线 RV :软铜导体无护套电缆 AVRB :铜芯聚氯乙烯绝缘扁形安装用软电线 RVB :软铜导体扁形无护套电缆 RVS :铜芯聚氯乙烯绝缘绞型（S）连接用软电线 RVV :铜芯聚氯乙烯绝缘聚氯乙烯护套软电线（前一个V表示聚氯乙烯绝缘，后一个V表示聚氯乙烯护套） AVVR :铜芯聚氯乙烯绝缘聚氯乙烯护套安装用软电缆 至于规格有3 等芯 4 等芯和3+1 3 个常用规格等芯就是截面一样的3＋ 1 就是地线的截面是相线的一半。目前50 平方以下都是等芯。 电线电缆 3.6/6kv 指额定电压（使用场合/ 电压等级） 电线型号中：字母B表示布电线，字母V表示塑料中的聚氯乙烯，字母R表示软线（导体为很多细丝绞在一起）。还有铜芯符号、硬线（常见的单芯导体）符号省略没有表示。 BVV 表示聚氯乙烯绝缘，聚氯乙烯护套，铜芯（硬）布电线。常常简称护套线，单芯的是圆的，双芯的就是扁的。常常用于明装电线。 BVR 表示聚氯乙烯绝缘，铜芯（软）布电线。常常简称软线。由于电线比较柔软，常常用于电力拖动中和电机的连接以及电线常有轻微移 动的场合。 附:电线电缆命名 电线电缆的完整命名通常较为复杂，所以人们有时用一个简单的名称（通常是一个类别的名称）结合型号规格来代替完整的名称，如“低压电缆”代表0.6/1kV 级的所有塑料绝缘类电力电缆。电线电缆的型谱较为完善，可以说，只要写出电线电缆的标准型号规格，就能明确具体的产品，但它的完整命名是怎样的呢？ 电线电缆产品的命名有以下原则: 1、产品名称中包括的内容 （1）产品应用场合或大小类名称 （2）产品结构材料或型式； （3）产品的重要特征或附加特征基本按上述顺序命名，有时为了强调重要或附加特征，将特征写到前面或相应的结构描述前。 2、结构描述的顺序 产品结构描述按从内到外的原则:导体--＞绝缘--＞内护层--＞外护层--＞铠装型式。 3、简化在不会引起混淆的情况下，有些结构描述省写或简写，如汽车线、软线中不允许用铝导体，故不描述导体材料。 案例: 额定电压8.7/15kV 阻燃铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆（太长了！） “额定电压8.7/15kV ”——使用场合/电压等级 “阻燃”——强调的特征 “铜芯”——导体材料 “交联聚乙烯绝缘”——绝缘材料 “钢带铠装”——铠装层材料及型式（双钢带间隙绕包） “聚氯乙烯护套”——内外护套材料（内外护套材料均一样，省写内护套材料） “电力电缆”——产品的大类名称 与之对应的型号写为ZR-YJV22-8.7/15 ，型号的写法见后面的说明。 电线与电缆的区分 其实，“电线”和“电缆”并没有严格的界限。通常将芯数少、产品直径小、结构简单的产品称为电线，没有绝缘的称为裸电线，其他的称为电缆；导体截面积较大的（大于6平方毫米）称为大电线，较小的（小于或等于6平方毫米）称为小电线，绝缘电线又称为布电线。 电线电缆的型号组成与顺序如下: [1:类别、用途][2:导体][3:绝缘][4:内护层][5:结构特征][6:外护层或派生]-[7:使用特征] 1-5项和第7项用拼音字母表示，高分子材料用英文名的第位字母表示，每项可以是1-2个字母；第6项是1-3个数字。 型号中的省略原则: 电线电缆产品中铜是主要使用的导体材料，故铜芯代号T 省写，但裸电线及裸导体制品除外。裸电线及裸导体制品类、电力电缆类、电磁线类产品不表明大类代号，电气装备用电线电缆类和通信电缆类也不列明，但列明小类或系列代号等。 第7 项是各种特殊使用场合或附加特殊使用要求的标记，在“- ”后以拼音字母标记。有时为了突出该项，把此项写到最前面。 如ZR-（阻燃）、NH-（耐火）、WDZ-（低烟无卤、企业标准）、-TH（湿热地区用）、FY-（防白蚁、企业标准）等。电力电缆铠装和外护套数字代
电缆的符号表示 电缆的规格型号代表的含义 型号含义： R－连接用软电缆（电线），软结构。 V－绝缘聚氯乙烯。V－聚氯乙烯绝缘V－聚氯乙烯护套 B－平型（扁形）。 S－双绞型。A－镀锡或镀银。 F－耐高温 P－编织屏蔽P2－铜带屏蔽P22－钢带铠装 Y—预制型、一般省略，或聚烯烃护套 FD—产品类别代号，指分支电缆。将要颁布的建设部标准用FZ表示，其实质相同YJ—交联聚乙烯绝缘 V—聚氯乙烯绝缘或护套 ZR—阻燃型 NH—耐火型 WDZ—无卤低烟阻燃型 WDN—无卤低烟耐火型 例如：SYV 75-5-1(A、B、C） S: 射频Y:聚乙烯绝缘V:聚氯乙烯护套A：64编B：96编C：128编 75：75欧姆5：线径为5MM 1：代表单芯 SYWV 75-5-1 S: 射频Y:聚乙烯绝缘W:物理发泡V:聚氯乙烯护套 75：75欧姆5：线缆外径为5MM 1：代表单芯 例如：RVVP2*32/0.2 RVV2*1.0 BVR R: 软线VV:双层护套线P屏蔽 2：2芯多股线32：每芯有32根铜丝0.2：每根铜丝直径为0.2MM ZR-RVS2*24/0.12 ZR: 阻燃R: 软线S:双绞线 2：2芯多股线24：每芯有24根铜丝0.12：每根铜丝直径为0.12MM 型号、名称 RV 铜芯氯乙烯绝缘连接电缆（电线） AVR 镀锡铜芯聚乙烯绝缘平型连接软电缆（电线） RVB 铜芯聚氯乙烯平型连接电线 RVS 铜芯聚氯乙烯绞型连接电线 RVV 铜芯聚氯乙烯绝缘聚氯乙烯护套圆形连接软电缆 ARVV 镀锡铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RVVB 铜芯聚氯乙烯绝缘聚氯乙烯护套平形连接软电缆 RV－105 铜芯耐热105oC聚氯乙烯绝缘聚氯乙烯绝缘连接软电缆 AF－205AFS－250AFP－250 镀银聚氯乙氟塑料绝缘耐高温－60oC~250oC连接软电线2、规格表示法的含义
图纸常见电缆电线符号解释 NH-YJV-0.6/1KV 解释：耐火交联聚乙烯绝缘聚氯乙烯护套额定电压0.6/1KV电力电缆。 NH：表示耐火。 YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。 0.6/1KV：表示电力电缆的额定电压。 NH-YJV-4*4+E4 解释：耐火交联聚乙烯绝缘聚氯乙烯护套 5 根 4 平方的电力电缆。 NH：表示耐火 YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。 4*4：表示3 根4 平方的火线和一根4 平方的零线。 E4：表示1 根4 平方的地线。 YDF-YJV-(4*120 E70)/(4*25 E16) 解释：预制分支电缆交联聚乙烯绝缘聚氯乙烯护套主电缆为 4 根120 的和 1 根70 的电缆，分支电缆为 4 根25的和 1 根16 的电缆。 YDF：表示预制分支电缆。 YJV：表示交联聚乙烯绝缘聚氯乙烯护套电力电缆。 4*120：表示3 根120 平方的火线和一根120 平方的零线。 E70：表示1 根70的地线。 4*25：表示3 根25 平方的火线和一根25 平方的零线。 E16：表示1 根70的地线。 (4*120 E70)/(4*25 E16)：表示前面的(4*120 E70)为主电缆，后面的(4*25 E16)为分支电缆。 NH-BV-0.45/0.75KV 解释：耐火铜芯聚氯乙烯绝缘电线额定电压0.45/0.75KV电力电线 NH：表示耐火。
BV：表示铜芯聚氯乙烯绝缘电线。0.45/0.75KV：表示电力电线的额定电压。 ZR-BV 解释：阻燃铜芯聚氯乙烯绝缘电线。 ZR：表示阻燃。 图纸上还常见三个字母：S R P 解释：一般你要在电气图纸上看到这三个字母它们和电线在一起标注那它们代表的意思是：S：代表双绞线。R：代表软电线。P：代表屏蔽线。
电缆标注符号的含义 时间：2011-02-28 来源：本站作者：本站编辑浏览次数：77021 RVVP：铜芯聚氯乙烯绝缘屏蔽聚氯乙烯护套软电缆电压300V/300V 2-24芯（主人解释：R.软电线；VV.PVC绝缘和PVC护套，只有一个V是指前者，且没有护套；P.屏蔽线K.控制电缆；B.电线；-105.表示最高可用于105摄氏度，橡胶电缆，主要用于电动工具的电源电缆 最后字母是B，表示扁平电缆，就是那种一排多股线粘在一起那种，有白色、灰色等，有些人叫“排线” ，中间有L是铝导线，有J是交联，有ZR连在一起是“阻燃”，有NH连在一起是“耐火” 有下标22表示钢铠装，2表示铜铠装， 最后的P有下标2好象是铜屏蔽层，没有是编织屏蔽） 用途：仪器、仪表、对讲、监控、控制安装 RG：物理发泡聚乙烯绝缘接入网电缆用于同轴光纤混合网（HFC）中传输数据模拟信号 UTP：局域网电缆用途：传输电话、计算机数据、防火、防盗保安系统、智能楼宇信息网 KVVP：聚氯乙烯护套编织屏蔽电缆用途：电器、仪表、配电装置的信号传输、控制、测量SYWV（Y）、SYKV 有线电视、宽带网专用电缆结构：（同轴电缆）单根无氧圆铜线+物理发泡聚乙 烯（绝缘）+（锡丝+铝）+聚氯乙烯（聚乙烯） RVV（227IEC52/53）聚氯乙烯绝缘软电缆用途：家用电器、小型电动工具、仪表及动力照明 AVVR 聚氯乙烯护套安装用软电缆 SBVV HYA 数据通信电缆（室内、外）用于电话通信及无线电设备的连接以及电话配线网的分线盒接 线用 RV、RVP 聚氯乙烯绝缘电缆 RVS、RVB 适用于家用电器、小型电动工具、仪器、仪表及动力照明连接用电缆 BV、BVR 聚氯乙烯绝缘电缆用途：适用于电器仪表设备及动力照明固定布线用 RIB 音箱连接线（发烧线） KVV 聚氯乙烯绝缘控制电缆用途：电器、仪表、配电装置信号传输、控制、测量 SFTP 双绞线传输电话、数据及信息网 UL2464 电脑连接线 VGA 显示器线 SYV 同轴电缆无线通讯、广播、监控系统工程和有关电子设备中传输射频信号（含综合用同轴电缆） SDFAVP、SDFAVVP、SYFPY 同轴电缆，电梯专用 JVPV、JVPVP、JVVP 铜芯聚氯乙烯绝缘及护套铜丝编织电子计算机控制电缆 二 1）类别：H——市内通信电缆 HP——配线电缆 HJ——局用电缆 （2）绝缘：Y——实心聚烯烃绝缘 YF——泡沫聚烯烃绝缘 YP——泡沫／实心皮聚烯烃绝缘 （3）内护层：A——涂塑铝带粘接屏蔽聚乙烯护套 S——铝，钢双层金属带屏蔽聚乙烯护套 V——聚氯乙烯护套 （4）特征：T——石油膏填充 G——高频隔离 C——自承式

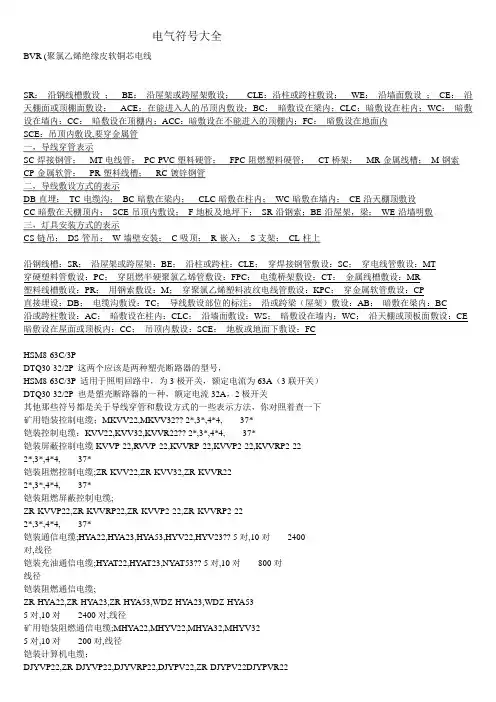

電氣設備符號大全（字母型符號大全） SR：沿钢线槽敷设 BE：沿屋架或跨屋架敷设 CLE：沿柱或跨柱敷设 WE：沿墙面敷设 CE：沿天棚面或顶棚面敷设 ACE：在能进入人的吊顶内敷设 BC：暗敷设在梁内 CLC：暗敷设在柱内 WC：暗敷设在墙内 CC：暗敷设在顶棚内 ACC：暗敷设在不能进入的顶棚内 FC：暗敷设在地面内 SCE：吊顶内敷设,要穿金属管 一，导线穿管表示 SC-焊接钢管 MT-电线管 PC-PVC塑料硬管 FPC-阻燃塑料硬管 CT-桥架 MR-金属线槽 M-钢索 CP-金属软管 PR-塑料线槽 RC-镀锌钢管 二，导线敷设方式的表示 DB-直埋 TC-电缆沟 BC-暗敷在梁内 CLC-暗敷在柱内 WC-暗敷在墙内 CE-沿天棚顶敷设 CC-暗敷在天棚顶内 SCE-吊顶内敷设 F-地板及地坪下 SR-沿钢索 BE-沿屋架，梁 WE-沿墙明敷 三，灯具安装方式的表示 CS-链吊 DS-管吊 W-墙壁安装 C-吸顶 R-嵌入S-支架 CL-柱上 沿钢线槽：SR 沿屋架或跨屋架：BE 沿柱或跨柱：CLE 穿焊接钢管敷设：SC 穿电线管敷设：MT 穿硬塑料管敷设：PC 穿阻燃半硬聚氯乙烯管敷设：FPC 电缆桥架敷设：CT 金属线槽敷设：MR 塑料线槽敷设：PR 用钢索敷设：M 穿聚氯乙烯塑料波纹电线管敷设：KPC 穿金属软管敷设：CP 直接埋设：DB 电缆沟敷设：TC 导线敷设部位的标注 沿或跨梁（屋架）敷设：AB 暗敷在梁内：BC 沿或跨柱敷设：AC 暗敷设在柱内：CLC 沿墙面敷设：WS 暗敷设在墙内：WC 沿天棚或顶板面敷设：CE 暗敷设在屋面或顶板内：CC 吊顶内敷设：SCE 地板或地面下敷设：FC HSM8-63C/3P DTQ30-32/2P 这两个应该是两种塑壳断路器的型号，HSM8-63C/3P 适用于照明回路中，为3极开关，额定电流为63A（3联开关） DTQ30-32/2P 也是塑壳断路器的一种，额定电流32A，2极开关 其他那些符号都是关于导线穿管和敷设方式的一些表示方法，你对照着查一下。矿用铠装控制电缆；MKVV22,MKVV32 2*0.5,3*0.75,4*4,------37*1.5mm 铠装控制电缆； KVV22,KVV32,KVVR22 2*0.5,3*0.75,4*4,------37*1 .5mm 铠装屏蔽控制电缆 KVVP-22,RVVP-22,KVVRP-22,KVVP2-22,KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃控制电缆;ZR-KVV22,ZR-KVV32,ZR-KVVR22 2*0.5,3*0.75,4*4,------37*1.5mm 铠装阻燃屏蔽控制电缆; ZR-KVVP22,ZR-KVVRP22,ZR-KVVP2-22,ZR-KVVRP2-22 2*0.5,3*0.75,4*4,------37*1.5mm
