缸径直径
D=80mm =8cm 最大速度
V max =300mm/s 使用压力
P=0.6Mpa 最大耗气量Q=622.70208L/min
负载需要压力
P 2=0.5Mpa =5bar 压力降
△P=0.1Mpa =1bar 流通能力
Cv=0.6892077有效流通面积S=12.405738mm 2
Kv=0.5905807缸径直径
D=100mm =10cm 气缸工作频度
N=60周/min 气缸的行程
L=100mm =10cm 配管的内径
d=10mm =1cm 配管的长度
L d =60mm =6cm 使用压力
P=0.6Mpa 平均耗气量Qca=665.2517换向阀与气缸之间的配管的内径平均耗气量用于选用空压机、计算运转成本。最大耗气量用于选定空气处理原件、控制
阀及配管尺寸等。最大耗气量与平均耗气量之差用于选定气罐的容积。
L/min(ANR

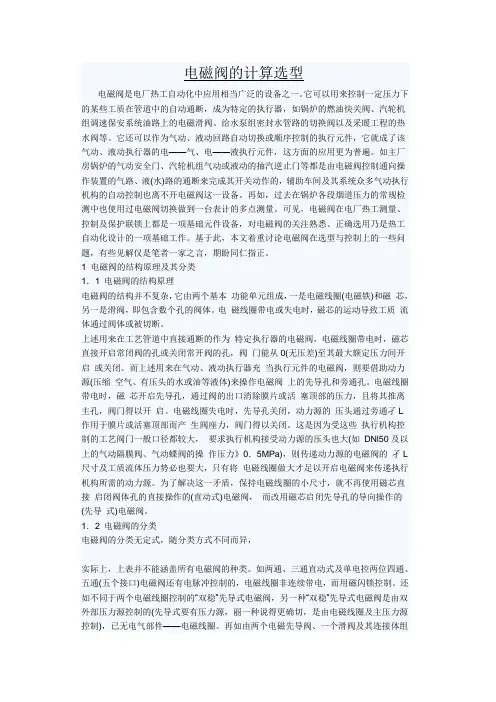

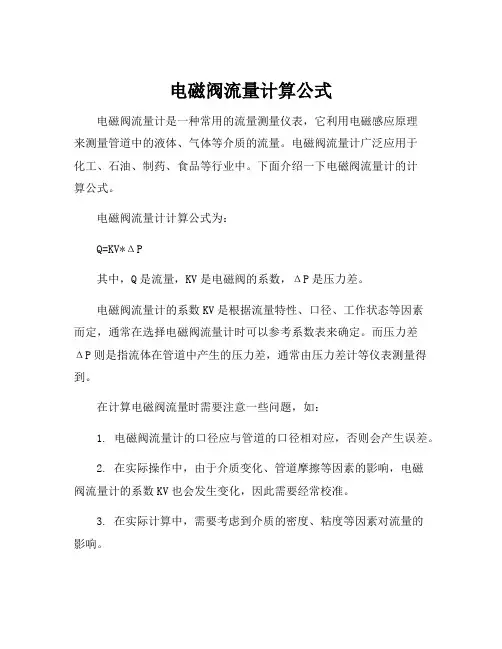

耗气量计算及电磁阀选择
★:查看样册电磁阀的(C V 值或流通面积≥(计算后的C V 值或流通面积选择相应的电磁阀
Cv=1.167Kv
最大耗气量计算
Cv值计算
(每分钟内气缸的往复周数,一个往复为一周平均耗气量计算
一般情况P为通过电磁阀的进口端压力,P 2为出口端压力,△P=P-P 2(压力差积选择相应的电磁阀
气缸的耗气量可以分成最大耗气量和平均耗气量。 最大耗气量是气缸以最大速度运动时所需要的空气浏览，可以表示成： qr=0.0462D^2*um(P+0.102) 例如缸径D为10cm，最大速度为300mm/s，使用压力为0.6Mpa，则 气缸的最大耗气量qr=0.046*10^2*300*(0.6+0.102)=968.76(L/min)，因此选用cv值为1.0或有效截面积为18mm左右的电磁阀即可满足流量要求。 若气缸的使用压力为0.5Mpa，最大速度为200mm/s，则气缸的最大耗气量为qr=553.84。 如果缸径D为50cm，最大速度为300mm/s，使用压力为0.6Mpa，则气缸的最大耗气量为qr=242.19，因此选用cv值选用0.3左右的即可。 平均耗气量是气缸在气动系统的一个工作循环周期内所消耗的空气流量。可以表示成： qca=0.00157（D^2*L+d^2*ld）N(p+0.102) 上式中， qca：气缸的平均耗气量，L/min(ANR)； N：气缸的工作频率，即每分钟内气缸的往复周数，一个往复为一周，周/min； L：气缸的行程，cm； d：换向阀与气缸之间的配管的内径；cm ld：配管的长度，cm。 例如，缸径D为100mm（10cm）、行程L为100mm（10cm）的气缸，动作频率N为60周/min，d=10mm（1cm），ld=60mm（6cm）， qca=0.00157（D^2*L+d^2*ld） N(p+0.102)=0.00157*(10^2*10+1^2*6))*60*(0.6+0.102)=66.5251704L/min(ANR). 平均耗气量用于选用空压机、计算运转成本。最大耗气量用于选定空气处理原件、控制阀及配管尺寸等。最大耗气量与平均耗气量之差用于选定气罐的容积。
布袋除尘器脉冲清灰耗气量计算 袋式除尘器耗气量的大小，与脉冲阀的尺寸大小、喷吹时间间隔（粉尘黏度决定）、喷吹的压力、脉冲宽度等因素有关，你的收尘器96个阀，8个气包，每个气包12个脉冲阀，可肯定你的脉冲阀是3”阀，收尘器应该是行喷。 你让时间间隔为5秒，那么一分钟就有12个阀工作，即60÷5=12，阀的循环周期为96÷12=8分钟，一般情况还可以，在这种情况下： 1、耗气量为：0.24×12=2.88m3/min 2、储气罐3立方足够，别忘了你还有储气包！ 3、空压机有4.5立方就够了 以上时间间隔一定参考粉尘性质，否则差别较大 CV值是普遍通用的流量单位，CV值的单位是US gal/min，1US gal/min＝63.09×10-6m3/s，故3"脉冲阀cv值流量是500，故一个3"脉冲阀的耗气量＝500＊63.09×10-6m3/s＝0.0315m3/s。 14.1空压机的选择 选择空压机时，主要考虑空压机的压气供给量。除尘设备选用的空压机，其压气压力一般为0.8Mpa。下面，将对空压机的压气供给量进行计算。 14.1.1高原3寸脉冲阀喷吹一次耗气量：Q1=500升（标态） 14.1.2脉冲喷吹间隔：t=5s 14.1.3除尘器一分钟耗气量：Q2=500×60/5=6000升 14.1.4换算为0.8Mpa下的压缩空气量：Q3=Q2/8=750升（压缩态）
考虑到除尘器除了有脉冲阀要消耗压缩空气外，还有气缸及空气炮等消耗压缩空气的元件，同时，脉冲阀本身允许有压缩空气的微量泄露（近乎为零），故需要对对压缩空气量保留一定的裕量。 14.1.5取安全系数：K=2.5（经验数值） 14.1.6理论计算出来的压缩空气消耗量：Q=KQ3=1875升（0.8Mpa 下的压缩态） 这就要求所选择的空压机必须提供1875/min的压缩空气量（0.8Mpa）。在实际选择时，选用2～3m3/min的压缩空气耗量比较合适。 上面的计算过程，考虑的是同一时间，只有一个脉冲阀在工作的情况。在某些复杂的除尘工况下，如进入除尘器的烟气含尘浓度特别高，甚至达到1000g/m3以上，此时，在同一时间，只有一个脉冲阀喷吹已经不能适应清灰的要求。在这种情况下，就要求在同一时间，有两个脉冲阀，甚至三个以上脉冲阀同时工作。其压缩空气的消耗量也相应提高。耗量的计算过程同上述类似。 14.2储气罐 储气罐的作用是储存足够的气量，保证除尘器各用气元件的用气量；同时，它又起稳定压缩空气压力的作用：即各耗气元件在工作时，气源气压保持相对稳定，不会因为气源压力不稳而造成除尘设备无法正常运行的情况发生。 选择储气罐时，主要考虑储气罐的容量，根据实际使用经验，当脉冲阀喷吹完毕后，储气罐气源压力下降差压不应该超过0.02Mpa。 1
压缩空气用气量计算 压缩空气用气量计算 压缩空气理论――状态及气量 1、标准状态 标准状态的定义是：空气吸入压力为0.1MPa，温度为15.6℃（国内行业定义是0℃）的状态下提供给用户系统的空气的容积。如果需要用标准状态，来反映考虑实际的操作条件，诸如海拔高度、温度和相对湿度则将应实际吸入状态转换成标准状态。 2、常态空气 规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为常态空气。常态空气与标准空气不同在于温度并含有水分。当空气中有水气，一旦把水气分离掉，气量将有所降低。 3、吸入状态 压缩机进口状态下的空气。 4、海拔高度 按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。海拔在压缩机工程方面占有重要因素，因为在海拔高度越高,空气变得越稀薄，绝对压力变得越低。既然在海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度内运行。EP200 标准机组的最大容许运行海拔高度为2286米。 5、影响排气量的因素： Pj、Tj、海拔高度、n、V余、泄漏等。 6、海拔高度对压缩机的影响： （1）、海拔越高，空气越稀薄，绝压越低，压比越高，Nd越大； （2）、海拔越高，冷却效果越差，电机温升越大； （3）、海拔越高，空气越稀薄，柴油机的油气比越大，N越小。 7、容积流量 容积流量是指在单位时间内压缩机吸入标准状态下空气的流量。用单位：M3/min (立方米/分)表示。标方用N M3/min表示。 1CFM=0.02832 M3/min, 或者1 M3/min=35.311CFM, S--标准状态，A--实际状态 8、余隙容积 余隙容积是指正排量容积式（往复或螺杆）压缩机冲程终端留下的容积，此容积的压缩空气经膨胀后返回到吸入口，并对容积系数产生巨大的影响。 9、负载系数

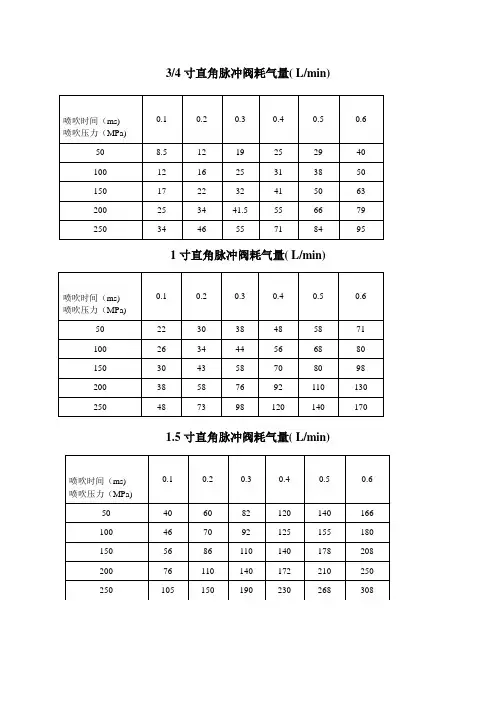

脉冲阀喷吹耗气量文件编码（008-TTIG-UTITD-GKBTT-PUUTI-WYTUI-8256）
9．喷吹系统的设计喷吹系统由脉冲阀、喷吹气包、喷吹管及管道连接件组成。喷吹系统是布袋除尘器的核心部件，它的设计好坏可以决定除尘器能否正常使用。设计喷吹系统时，应该注意脉冲阀的选择、喷吹气包容量的大小及喷吹管详细结构的设计。 脉冲阀的选取 有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图。在看这类曲线图时，要注意喷吹气量是标准状态下的气量，不是工作压力下的气量。我们可以将标准状态下的气量转换成工作状态下的气量。比如，在的工作压力下，该脉冲阀喷吹气量500L，那么实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×=100L（为标准大气压，为工作气压）。 附：上海袋配提供的各类规格脉冲阀最大喷吹耗气量（测试条件：喷吹压力为，脉冲宽度） 型号规格喷吹放气量(升/次) DMF-Z-20 27 DMF-Z-25 47 DMF-Z-40 75 DMF-Z-40S 87 DMF-Z-50S 171 DMF-Z-62S 206 DMF-Z-76S 324 DMF-Y-25 58 DMF-Y-40S 99
DMF-Y-50S 208 DMF-Y-62S 333 DMF-Y-76S 452 DMF-T-62S 400 DMF-2L-B G3/4 \ 气包容量的确定 气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%。在进行气包容量的设计时，应按最小容量进行设计，确定气包的最小体积，然后在此基础上，对气包的体积进行扩容。气包体积越大，气包内的工作气压就越稳定。我们也可以先设计气包的规格，然后用最小工作容量进行校正，设计容量要大于（最好远远大于）最小工作容量，一般来说，气包工作容量为最小容量的2～3倍为好。 气包结构强度的设计 参考《钢制压力容器》/GB150-1998进行。 喷吹管结构的设计 喷吹管的设计，主要考虑喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的结构形式及喷吹短管端面距离滤袋口的高度。 按澳大利亚高原脉冲阀厂家的设计规范，一般是，喷吹管直径与脉冲阀口径相对应。比如，采用3寸的脉冲阀，则喷吹管直径也为3寸。国内大多数厂家，例如，上海袋配、苏州苏苑、浙江奥斯托等，也都遵照喷吹管直径与脉冲阀口径相对应的原则。喷吹管的板厚，一般是，寸以上采用4mm，寸以下采用3mm的焊接钢管制作。从经济的角度考虑，不推荐使用无缝钢管来制造喷吹管。
喷吹气量的计算 9.1脉冲阀的选取 有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图。在看这类曲线图时，要注意喷吹气量是标准状态下的气量，不是工作压力下的气量。我们可以将标准状态下的气量转换成工作状态下的气量。比如，在0.5Mpa的工作压力下，该脉冲阀喷吹气量500L，那么实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×0.1/0.5=100L（0.1MPa为标准大气压，0.5MPa为工作气压）。 附：上海袋配提供的各类规格脉冲阀最大喷吹耗气量（测试条件：喷吹压力为0.6Mpa，脉冲宽度 0.1S） 型号规格喷吹放气量(升/次) DMF-Z-20 27 DMF-Z-25 47 DMF-Z-40 75 DMF-Z-40S 87 DMF-Z-50S 171 DMF-Z-62S 206 DMF-Z-76S 324 DMF-Y-25 58 DMF-Y-40S 99 DMF-Y-50S 208 DMF-Y-62S 333 DMF-Y-76S 452 DMF-T-62S 400 DMF-2L-B G3/4 \ 9.2气包容量的确定 气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%。在进行气包容量的设计时，应按最小容量进行设计，确定气包的最小体积，然后在此基础上，对气包的体积进行扩容。气包体积越大，气包内的工作气压就越稳定。我们也可以先设计气包的规格，然后用最小工作容量进行校正，设计容量要大于（最好远远大于）最小工作容量，一般来说，气包工作容量为最小容量的2～3倍为好。 9.3气包结构强度的设计 参考《钢制压力容器》/GB150-1998进行。 9.4喷吹管结构的设计 喷吹管的设计，主要考虑喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的结构形式及喷吹短管端面距离滤袋口的高度。 9.4.1喷吹管直径 按澳大利亚高原脉冲阀厂家的设计规范，一般是，喷吹管直径与脉冲阀口径相对应。比如，采用3寸的脉冲阀，则喷吹管直径也为3寸。国内大多数厂家，例如，上海袋配、苏州苏苑、浙江奥斯托等，也都遵照喷吹管直径与脉冲阀口径相对应的原则。喷吹管的板厚，一般是，2.5寸以上采用4mm，2.5寸以下采用3mm的焊接钢管制作。从经济的角度考虑，不推荐使
脉冲阀喷吹耗气量 Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT
9．喷吹系统的设计喷吹系统由脉冲阀、喷吹气包、喷吹管及管道连接件组成。喷吹系统是布袋除尘器的核心部件，它的设计好坏可以决定除尘器能否正常使用。设计喷吹系统时，应该注意脉冲阀的选择、喷吹气包容量的大小及喷吹管详细结构的设计。 脉冲阀的选取 有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图。在看这类曲线图时，要注意喷吹气量是标准状态下的气量，不是工作压力下的气量。我们可以将标准状态下的气量转换成工作状态下的气量。比如，在的工作压力下，该脉冲阀喷吹气量 500L，那么实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×=100L（为标准大气压，为工作气压）。 附：上海袋配提供的各类规格脉冲阀最大喷吹耗气量（测试条件：喷吹压力为，脉冲宽度） 型号规格喷吹放气量(升/次) DMF-Z-20 27 DMF-Z-25 47 DMF-Z-40 75 DMF-Z-40S 87 DMF-Z-50S 171 DMF-Z-62S 206 DMF-Z-76S 324 DMF-Y-25 58 DMF-Y-40S 99 DMF-Y-50S 208 DMF-Y-62S 333 DMF-Y-76S 452 DMF-T-62S 400 DMF-2L-B G3/4 \ 气包容量的确定
气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%。在进行气包容量的设计时，应按最小容量进行设计，确定气包的最小体积，然后在此基础上，对气包的体积进行扩容。气包体积越大，气包内的工作气压就越稳定。我们也可以先设计气包的规格，然后用最小工作容量进行校正，设计容量要大于（最好远远大于）最小工作容量，一般来说，气包工作容量为最小容量的2～3倍为好。 气包结构强度的设计 参考《钢制压力容器》/GB150-1998进行。 喷吹管结构的设计 喷吹管的设计，主要考虑喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的结构形式及喷吹短管端面距离滤袋口的高度。 按澳大利亚高原脉冲阀厂家的设计规范，一般是，喷吹管直径与脉冲阀口径相对应。比如，采用3寸的脉冲阀，则喷吹管直径也为3寸。国内大多数厂家，例如，上海袋配、苏州苏苑、浙江奥斯托等，也都遵照喷吹管直径与脉冲阀口径相对应的原则。喷吹管的板厚，一般是，寸以上采用4mm，寸以下采用3mm的焊接钢管制作。从经济的角度考虑，不推荐使用无缝钢管来制造喷吹管。 喷嘴直径及喷嘴数量是整个喷吹管设计的核心。在脉冲阀型号确定后的情况下，喷嘴数量不能无限制增多，它要受到喷吹气量、喷吹压力及喷吹滤袋长度等各类因素的综合影响。目前，3寸脉冲阀所带领的喷嘴数量建议最多不要超过20只（一般来说，16只以下比较合适）。根据澳大利亚高原公司和国内上海袋配等知名厂家的多年试验，在中压喷吹的状态下，喷吹管上所有喷嘴口径的面积之和应该为喷吹管内径的60～80%，即：（60～80%）A喷吹管=nA喷嘴。
脉冲式布袋除尘器原理和用到空压机的耗气量计算 脉冲式布袋除尘器原理是什么？为什么要用到空压机？配额空压机如何选择？配套空压机气量怎么计算？ 脉冲式布袋除尘器是利用高压电产生静电吸力和布袋本身的阻力，将烟气当中的灰尘粒子吸附到布袋内部，再通过布袋的褶皱展开时产生的震动力，将收集到的颗粒粉尘通过重力作用掉落到料斗中，这样就将灰尘去除掉了。就是人们常说的螺杆空压机对布袋除尘器提供反吹用空气源，实现设备的脉冲反吹功能，确保设备正常运行。 空气压缩机提供的压缩空气能帮助布袋除尘器完成青灰，一般要求需要6公斤以上的压力，无水无油！管道内的灰尘主要是由于沉降产生的，可能是由于管道设计不合理，设计风速过低导致！当然也可能是进入了本不该进入的异物！根据单位时间内的耗气量及清灰压力要求确定。如确定了脉冲阀的耗气量及清灰最小间隔时间这两个值就好办。一般来说，脉冲布袋除尘器配套空压机的耗气量=单次清灰耗气量*单位时间内清灰次数。压力一般选择为0.8兆帕即可。 脉冲式布袋除尘器 关于空压机气量的选择，请仔细阅读以下方面： 布袋除尘器压缩空气消耗量计算方法，脉冲阀消耗量+提升阀消耗量（按照工作机制，取用气值），压缩空气消耗量用于提交给业主对空压机系统进行选型。提升阀消耗量在“在线清灰”下很小，本帖不进行计算讨论；主要压缩空气消耗量是电磁脉冲阀清灰用气，见到最多的计算公式：耗气量L=1.5*n*Q/T （其中1.5是裕量、n是单台除尘器脉
冲阀设计总数量、Q是单只阀单次喷吹气量、T是喷吹周期）首先Q 每个脉冲阀制造厂家的数据都不一样，论坛有见过说3寸淹没式单阀单次喷吹气量250-300升（没注明喷吹压力、膜片开启时间），厂家样品册标注：3寸淹没式阀0.3-0.35MPa喷吹压力下，喷吹时间0.1ms，单阀单次喷吹气量450升，甚至同等条件下达到480升的（气包设计的足够的情况）；其次T-喷吹周期有的资料是直接写了除尘器入口粉尘浓度达到多少就按照多少min来估算，有的书本则写的是依据除尘器阻力值反算喷吹周期T，反算的情况下，阻力分为干净滤袋和除尘器结构阻力，基本算是个定值（有的建议取125Pa左右，有的是300多Pa）；另一部分阻力就是吸附在滤袋表面的粉尘阻力，计算公式比较单一，但是参数取值几乎没有任何出处，P阻力值=粉尘比阻力系数*过滤速度*过滤速度*烟气粉尘浓度*周期，此周期我认为则可作为脉冲阀喷吹周期T，系统压差达到1200Pa进行喷吹清灰，反算的周期T 即作为脉冲阀喷吹周期来计算电磁脉冲阀耗气量L。此处对于粉尘比阻力系数取值就很难取了，不同工况下取值都是不一样的，而且这个值没有任何依据可查。 关于空压机型式的选择：目前大多数除尘器配套的空压机选择都是活塞式空压机或者螺杆式空压机，如果选择无油空压机，那就更好了。但是无论你选择哪种空压机，都要配套储气罐、干燥机和过滤器。这些是用来除去气体中的油分和水分的。无油型的空压机虽然不担心油分，但是还是含水分的，所以还的加后处理设备，故此目前大多数厂家不配套无油空压机，还有一个原因是成本较高。
9．喷吹系统的设计 喷吹系统由脉冲阀、喷吹气包、喷吹管及管道连接件组成。喷吹系统是布袋除尘器的核心部件，它的设计好坏可以决定除尘器能否正常使用。设计喷吹系统时，应该注意脉冲阀的选择、喷吹气包容量的大小及喷吹管详细结构的设计。 脉冲阀的选取 有的脉冲阀厂家还提供关于喷吹气量、工作压力与喷吹脉宽的曲线图。在看这类曲线图时，要注意喷吹气量是标准状态下的气量，不是工作压力下的气量。我们可以将标准状态下的气量转换成工作状态下的气量。比如，在的工作压力下，该脉冲阀喷吹气量500L，那么实际上，该脉冲阀所消耗的工作状态下的压缩气量为：500×=100L（为标准大气压，为工作气压）。 附：上海袋配提供的各类规格脉冲阀最大喷吹耗气量（测试条件：喷吹压力为，脉冲宽度） 型号规格喷吹放气量(升/次) DMF-Z-20 27 DMF-Z-25 47 DMF-Z-40 75 DMF-Z-40S 87 DMF-Z-50S 171 DMF-Z-62S 206 DMF-Z-76S 324 DMF-Y-25 58 DMF-Y-40S 99 DMF-Y-50S 208 DMF-Y-62S 333 DMF-Y-76S 452 DMF-T-62S 400 DMF-2L-B G3/4 \ 气包容量的确定 气包的工作最小容量为单个脉冲阀喷吹一次后，气包内的工作压力下降到原工作压力的70%。在进行气包容量的设计时，应按最小容量进行设计，确定气包的最小体积，然后在此基础上，对气包的体积进行扩容。气包体积越大，气包内的工作气压就越稳定。我们也可以先设计气包的规格，然后用最小工作容量进行校正，设计容量要大于（最好远远大于）最小工作容量，一般来说，气包工作容量为最小容量的2～3倍为好。 气包结构强度的设计 参考《钢制压力容器》/GB150-1998进行。 喷吹管结构的设计 喷吹管的设计，主要考虑喷吹管直径、喷嘴孔径及喷嘴数量、喷吹短管的结构形式及喷吹短管端面距离滤袋口的高度。 按澳大利亚高原脉冲阀厂家的设计规范，一般是，喷吹管直径与脉冲阀口径相对应。比如，采用3寸的脉冲阀，则喷吹管直径也为3寸。国内大多数厂家，例如，上海袋配、苏州苏苑、浙江奥斯托等，也都遵照喷吹管直径与脉冲阀口径相对应的原则。喷

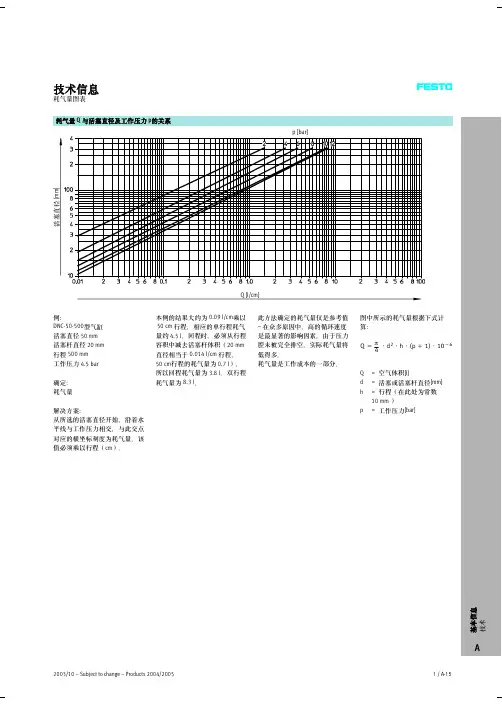

气缸耗气量的计算 通常在标准气缸的选择上，各公司都为客户提供了标准缸径理论输出力选查表。然在实际应用中往往不能满足一些非标用 户的需要（主要是非标缸径和非标活塞杆用户）。因此气缸的耗气量计算式每个参与设计到采购环节人员所必须要掌握的。 气缸耗气量就是指气缸在以单位速度运动时需消耗的气体流量。通常在设计中我们需要考虑的是最大耗气量和平均耗气量。 1、气缸最大耗气量计算公式： Qmax=0.047*D*S *( p+0.1) / 0.1*1/ t 式中： max Q ——最大耗气量（L/min） D——缸径（cm） S ——气缸行程（cm） t ——气缸一次夹紧（或松开）动作时间（sec），（夹紧和松开的时间一般认为相等） p ——工作压力（Mpa） 2、平均耗气量计算公式一： 单作用气缸耗气量max Q =t*Q /T 平均 双作用气缸耗气量max Q =2*t*Q /T 平均 式中：Q平均——平均耗气量（L/min） t ——气缸一次夹紧（或松开）动作时间（sec），（夹紧和松开的时间一般认为相等） max Q ——最大耗气量（L/min） T ——循环周期（sec） 3、平均耗气量计算公式二： 单作用气缸耗气量Q =s*n*q 平均 双作用气缸耗气量Q =2*s*n*q 平均 式中：Q平均——平均耗气量（L/min） q ——单位行程耗气量（L/cm），（可从气动工具书上查出此值）s ——行程（cm） n ——单位时间气缸工作循环次数（min?1 ），（即每分钟循环的次数）。n=60/T 4、当T=2t 时（即气缸一直不停的往复动作），导入平均耗气量计算公式一。得： 单作用气缸最大耗气量max Q =2*Q =2* s*n*q 平均（） 双作用气缸最大耗气量max Q =Q =2* s*n*q 平均（） 5、气缸全部耗气量还包括非工作容积（含缸内及气管等，这大概占实际耗气量的20%至50%），所以需将耗气量计算结果乘以CBWEE 经验系数1.25 至2，一般取2.
4.1 纵向气缸的设计计算与校核 由设计任务可以知道，要驱动的负载大小位140N，考虑到气缸未加载时实际所能输出的力，受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响，并考虑到机械爪的质量。在研究气缸性能和确定气缸缸径时，常用到负载率β： 由《液压与气压传动技术》表11-1 ： 运动速度v=30mm/s，取β=0.7 ，所以实际液压缸的负载大小为：F=F0/ β=200N 4.1.1 气缸内径的确定 D=1.27 =1.27 =66.26mm F—气缸的输出拉力N； P —气缸的工作压力P a 按照GB/T2348-1993 标准进行圆整，取D=20 mm
气缸缸径尺寸系列 4.1.2 活塞杆直径的确定 由d=0.3D 估取活塞杆直径d=8mm 4.1.3 缸筒长度的确定 缸筒长度S=L+B+30 L 为活塞行程；B 为活塞厚度 活塞厚度B=（0.6 1.0）D= 0.7 20=14mm 由于气缸的行程L=50mm ,所以S=L+B+30=886 mm 导向套滑动面长度A: 一般导向套滑动面长度A，在D<80mm时，可取A=（0.6 1.0）D ；在D>80mm 时, 可取A=（0.6 1.0）d 。 所以A=25mm 最小导向长度H： 根据经验，当气缸的最大行程为L，缸筒直径为D，最小导向长度为：代入数据即最小导向长度H + =80 mm 活塞杆的长度l=L+B+A+80=800+56+25+40=961 mm 4.1.4 气缸筒的壁厚的确定
由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算：式中 —缸筒壁厚（m）； D—缸筒内径（m）； P—缸筒承受的最大工作压力（MPa）； —缸筒材料的许用应力（MPa）； 实际缸筒壁厚的取值：对于一般用途气缸约取计算值的7 倍；重型气缸约取计算值的20 倍，再圆整到标准管材尺码。 参考《液压与气压传动》缸筒壁厚强度计算及校核 , 我们的缸体的材料选择45 钢，=600 MPa，= =120 MPa n 为安全系数一般取n=5 ；缸筒材料的抗拉强度（Pa） P—缸筒承受的最大工作压力（MPa）。当工作压力p≤16 MPa 时，P=1.5p；当工作压力p>16 MPa时，P=1.25p 由此可知工作压力0.6 MPa 小于16 MPa，P=1.5p=1.5×0.6=0.9 MPa = =0.3mm
4.1纵向气缸的设计计算与校核: 由设计任务可以知道，要驱动的负载大小位140N，考虑到气缸未加载时实际所能输出的力，受气缸活塞和缸筒之间的摩擦、活塞杆与前气缸之间的摩擦力的影响，并考虑到机械爪的质量。在研究气缸性能和确定气缸缸径时，常用到负载率β： 由《液压与气压传动技术》表11-1： /β=200N 运动速度v=30mm/s，取β=0.7，所以实际液压缸的负载大小为：F=F 4.1.1气缸内径的确定 D=1.27=1.27 =66.26mm F—气缸的输出拉力 N； P —气缸的工作压力P a 按照GB/T2348-1993标准进行圆整，取D=20 mm 气缸缸径尺寸系列
8 10 12 16 20 25 32 40 50 63 80 （90）100 （110）125 （140）160 （180）200 （220）250 320 400 500 630 4.1.2活塞杆直径的确定 由d=0.3D 估取活塞杆直径 d=8mm 4.1.3缸筒长度的确定 缸筒长度S=L+B+30 L为活塞行程；B为活塞厚度 活塞厚度B=(0.6 1.0)D= 0.720=14mm 由于气缸的行程L=50mm ,所以S=L+B+30=886 mm 导向套滑动面长度A: 一般导向套滑动面长度A，在D<80mm时，可取A=(0.6 1.0)D；在D>80mm 时, 可取A=(0.6 1.0)d。 所以A=25mm 最小导向长度H： 根据经验，当气缸的最大行程为L，缸筒直径为D，最小导向长度为：H
代入数据即最小导向长度H + =80 mm 活塞杆的长度l=L+B+A+80=800+56+25+40=961 mm 4.1.4气缸筒的壁厚的确定 由《液压气动技术手册》可查气缸筒的壁厚可根据薄避筒计算公式进行计算： 式中 —缸筒壁厚（m）； D—缸筒内径（m）； P—缸筒承受的最大工作压力（MPa）； —缸筒材料的许用应力（MPa）； 实际缸筒壁厚的取值：对于一般用途气缸约取计算值的7倍；重型气缸约取计算值的20倍，再圆整到标准管材尺码。 参考《液压与气压传动》缸筒壁厚强度计算及校核 ,我们的缸体的材料选择45钢，=600 MPa， ==120 MPa n为安全系数一般取 n=5；缸筒材料的抗拉强度(Pa) P—缸筒承受的最大工作压力（MPa）。当工作压力p≤16 MPa时，P=1.5p；当工作压力p＞16 MPa时，P=1.25p 由此可知工作压力0.6 MPa小于16 MPa，P=1.5p=1.5×0.6=0.9 MPa
脉冲阀规格及清灰强度之间的联系 清灰强度及脉冲阀规格的确定 LMC袋除尘器设计方案为：12条滤袋同用一只脉冲阀，喷吹一次同时满足12条滤袋的清灰要求。（1）12条滤袋在过滤风速0.9m/min时通风量计算： 滤袋直径Ф130mm，长度6米，数量12条。 处理风量：QA＝0.13X3.14X6X12X.0.9X60＝1587m3/h＝0.44m3/s 0.15秒时通风量为0.066 m3 (2)不同口径脉冲阀耗气量计算 计算公式：QB =CvFg(ASCO公司提供) 式中：QB－喷吹耗气量ft3/h Cv－流量系数 Fg－脉冲阀在一定压力下的流量ft3/h A：21／2″脉冲阀耗气量 查表：Cv＝106 0.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升） QB1＝CvFg＝106X1800＝190800ft3/h＝5403m3/h＝1.5m3/s 脉冲宽度0.15秒时耗气量0.23m3″ 引射气流量（3倍）0。23X3=0.69M3 总喷吹量：Q21／2″＝0.23＋0.69＝0.91（m3） B：11／2″脉冲阀耗气量（压缩空气压力0.3pMPa） 查表：Cv＝51 0.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升）
QB2＝CvFg＝51X1800＝91800ft3/h＝2600m3/h＝0.72m3/s 脉冲宽度0.15秒时耗气量0.11m3″ 引射气流量（3倍）0.11X3=0.33M3 总喷吹量：Q11／2″＝0.11＋0.33＝0.44（m3） (3)脉冲阀规格确定 由上述计算：滤袋处理风量QA＝0.066m3／0.15S 21／2″脉冲阀喷吹量Q21／2″＝0.9m3／0.15S 11／2″脉冲阀喷吹量Q11／2″＝0.44m3／0.15S

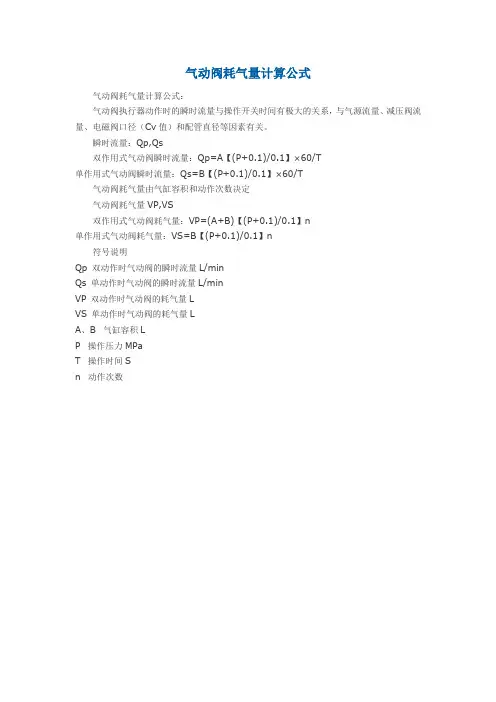

气缸推力计算公式 气缸理论出力的计算公式： F：气缸理论输出力(kgf) F′：效率为85％时的输出力(kgf)－－(F′＝F×85％） D：气缸缸径(mm) P：工作压力(kgf／cm2) 例：直径340mm的气缸，工作压力为3kgf／cm2时，其理论输出力为多少?芽输出力是多少? 将P、D连接，找出F、F′上的点，得： F＝2800kgf；F′＝2300kgf 在工程设计时选择气缸缸径，可根据其使用压力和理论推力或拉力的大小，从经验表1－1中查出。 例：有一气缸其使用压力为5kgf／cm2，在气缸推出时其推力为132kgf，(气缸效率为85％)问：该选择多大的气缸缸径? ●由气缸的推力132kgf和气缸的效率85％，可计算出气缸的理论推力为F＝F′／85％＝155(kgf) ●由使用压力5kgf／cm2和气缸的理论推力，查出选择缸径为 63的气缸便可满足使用要求。 2.气缸理论基准速度为u=1920XS/A (mm/s).其中S为排气回路的合成有效面积,A 为排气侧活塞的有效面积. 、耗气量：气缸往复一个行程的情况下，气缸以及缸与换向阀之间的配管内所消耗的空气量（标准大气压状态下） 2、最大耗气率：气缸活塞以最大速度运动时，单位时间内所消耗的空气量（标准大气压状态下） 气缸的最大耗气量： Q=活塞面积 x 活塞的速度 x 绝对压力 通常用的公式是： Q=0.046D2v（p+0.1） Q------标准状态下的气缸最大耗气量（L/min） D------气缸的缸径（cm） v------气缸的最大速度（mm/s） p------使用压力（MPa） 气缸耗气量及气管流量计算方法
耗气量计算方法 1、气缸最大耗气量计算公式： Q max = 0.047D2S(p+0.1)/0.1X1/t 式中：Q max ----- 最大耗气量(L/min) D ----- 缸径(cm) S ----- 气缸行程(cm) t ----- 气缸一次夹紧(或松开)动作时间(s),(夹紧和松开的时间一般认为相等) p ----- 工作压力(MPa) 2、平均耗气量计算公式一： 单作用气缸耗气量Q平均= tQ max/T 双作用气缸耗气量Q平均=2tQ max/T 式中：Q平均----- 平均耗气量(L/min) t ----- 气缸一次夹紧(或松开)动作时间(s),(夹紧和松开的时间一般认为相等) Q max ----- 最大耗气量(L/min) T ----- 循环周期(s)
3、平均耗气量计算公式二： 单作用气缸耗气量Q 平均=sXnXq 双作用气缸耗气量Q 平均=2X(sXnXq) 式中：Q 平均----- 平均耗气量(L/min) q ----- 单位行程耗气量(L/cm)，(可从气动工具书上查出此值) s ----- 行程(cm) n ----- 单位时间气缸工作循环次数(min -1)，(即每分钟循环的次 数)。n=60/T 4、当T=2t 时(即气缸一直不停的往复动作),导入平均耗气量计算公式 一。得： 单作用气缸最大耗气量Q max =2Q 平均=2X(sXnXq) 双作用气缸最大耗气量Q max = Q 平均=2X(sXnXq) 5、气缸全部耗气量还包括非工作容积(含缸内及气管等，这大概占实际耗气量的20%至50%)，所以需将耗气量计算结果乘以CBWEE 经验系数1.25至2。一般取2。 在0.5Mpa 压力下气管流量近似计算公式： Q=CV ×1000=18 S ×100055.5S(L/min) ≈

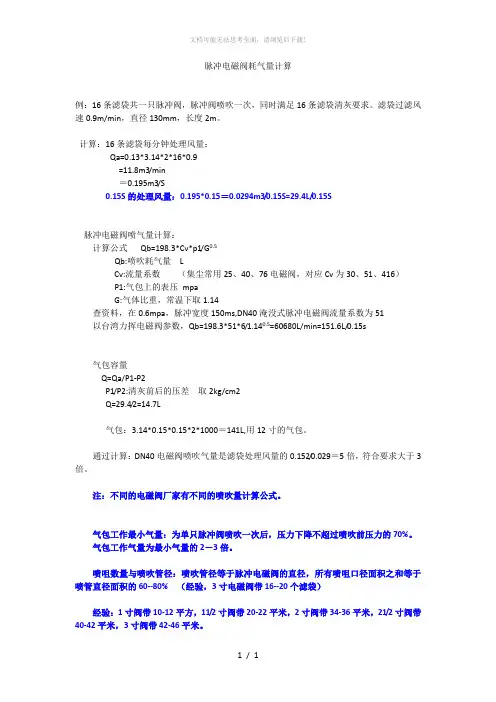

脉冲电磁阀耗气量计算 例：16条滤袋共一只脉冲阀，脉冲阀喷吹一次，同时满足16条滤袋清灰要求。滤袋过滤风速0.9m/min，直径130mm，长度2m。 计算：16条滤袋每分钟处理风量： Qa=0.13*3.14*2*16*0.9 =11.8m3/min ＝0.195m3/S 0.15S的处理风量：0.195*0.15＝0.0294m3/0.15S=29.4L/0.15S 脉冲电磁阀喷气量计算： 计算公式Qb=198.3*Cv*p1/G0.5 Qb:喷吹耗气量L Cv:流量系数（集尘常用25、40、76电磁阀，对应Cv为30、51、416） P1:气包上的表压mpa G:气体比重，常温下取1.14 查资料，在0.6mpa，脉冲宽度150ms,DN40淹没式脉冲电磁阀流量系数为51 以台湾力挥电磁阀参数，Qb=198.3*51*6/1.140.5=60680L/min=151.6L/0.15s 气包容量 Q=Qa/P1-P2 P1/P2:清灰前后的压差取2kg/cm2 Q=29.4/2=14.7L 气包：3.14*0.15*0.15*2*1000＝141L,用12寸的气包。 通过计算：DN40电磁阀喷吹气量是滤袋处理风量的0.152/0.029＝5倍，符合要求大于3倍。 注：不同的电磁阀厂家有不同的喷吹量计算公式。 气包工作最小气量：为单只脉冲阀喷吹一次后，压力下降不超过喷吹前压力的70%。 气包工作气量为最小气量的2－3倍。 喷咀数量与喷吹管径：喷吹管径等于脉冲电磁阀的直径，所有喷咀口径面积之和等于喷管直径面积的60--80% （经验，3寸电磁阀带16--20个滤袋） 经验：1寸阀带10-12平方，11/2寸阀带20-22平米，2寸阀带34-36平米，21/2寸阀带40-42平米，3寸阀带42-46平米。
耗气量计算方法： 1、气缸最大耗气量计算公式： Q max = 0.047D2S(p+0.1)/0.1X1/t 式中：Q max ----- 最大耗气量(L/min) D ----- 缸径(cm) S ----- 气缸行程(cm) t ----- 气缸一次夹紧(或松开)动作时间(s),(夹紧和松开的时间一般认为相等) p ----- 工作压力(MPa) 2、平均耗气量计算公式一： = tQ max/T 单作用气缸耗气量Q 平均 =2tQ max/T 双作用气缸耗气量Q 平均 式中：Q ----- 平均耗气量(L/min) 平均 t ----- 气缸一次夹紧(或松开)动作时间(s),(夹紧和松开的时间一般认为相等) Q max ----- 最大耗气量(L/min) T ----- 循环周期(s) 3、平均耗气量计算公式二： 单作用气缸耗气量Q =sXnXq 平均 =2X(sXnXq) 双作用气缸耗气量Q 平均
式中：Q 平均----- 平均耗气量(L/min) q ----- 单位行程耗气量(L/cm)，(可从气动工具书上查出此值) s ----- 行程(cm) n ----- 单位时间气缸工作循环次数(min -1)，(即每分钟循环的次数)。n=60/T 4、当T=2t 时(即气缸一直不停的往复动作),导入平均耗气量计算公式一。得： 单作用气缸最大耗气量Q max =2Q 平均=2X(sXnXq) 双作用气缸最大耗气量Q max = Q 平均=2X(sXnXq) 5、气缸全部耗气量还包括非工作容积(含缸内及气管等，这大概占实际耗气量的20%至50%)，所以需将耗气量计算结果乘以CBWEE 经验系数1.25至2。一般取2。 在0.5Mpa 压力下气管流量近似计算公式： Q=CV ?1000=18 S ?1000≈55.5S(L/min) 式中：Q ----- 气管流量(L/min) S ----- 气管内径截面积(mm 2) 导入公式得几个常用气管的流量： 内径12.7mm ，0.5Mpa 下，气管流量： A=m in 70005.556.1265.551L S ≈?=? 内径9.5mm ，0.5Mpa 下，气管流量： B=m in 39005.558.705.552L S ≈?=? 内径6.3mm ，0.5Mpa 下，气管流量： C=m in 17005.552.315.553L S ≈?=?

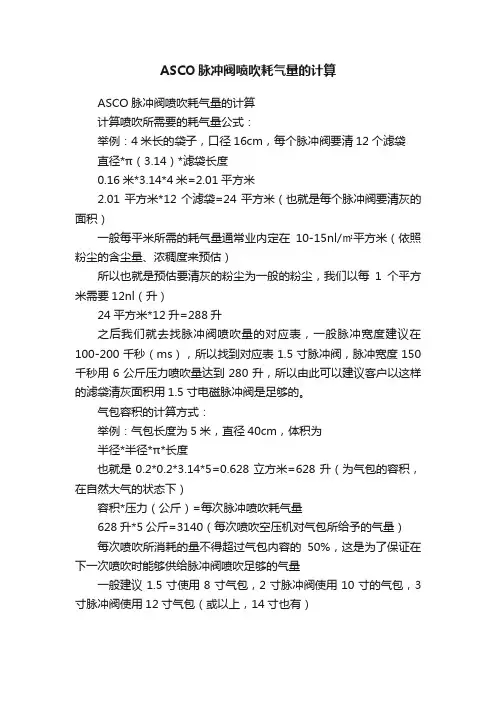

举例:米长的袋子，口径，每个脉冲阀要清个滤袋416cmscg353a04712 直径()滤袋长度*π3.14* 米米平方米0.16*3.14*4=2.01 平方米个滤袋平方米(也就是每个脉冲阀要清灰的面积)2.01*12=24scg353a047 一般每平米所需的耗气量通常业内定在?平方米(依照粉尘的含尘量、浓稠度来预估)10-15l/ 所以也就是预估要清灰的粉尘为一般的粉尘，我们以每个平方米需要(升)112l 平方米升升24*12=288 之后我们就去找 scg353a051脉冲阀喷吹量的对应表，一般脉冲宽度建议在 100-200千秒(ms)，所以找到对应表1.5寸scg353a047脉冲阀，asco脉冲阀现货 脉冲宽度150千秒用6公斤压力喷吹量达到280升，所以由此可以建议以这样的滤袋清灰面积用1.5寸电磁脉冲阀 scg353a047是足够的。 电磁阀样本举例:气包长度为米，直径，体积为asco540cm 半径半径长度**π* 也就是立方米升(为气包的容积，在自然大气的状态 下)0.2*0.2*3.14*5=0.628=628 容积压力(公斤)每次脉冲喷吹耗气量*=scg353a047 升公斤(每次喷吹空压机对气包所给予的气量)628*5=3140 每次喷吹所消耗的量不得超过气包内容的，这是为了保证在下一次喷吹时能够 供给脉冲阀现货50%asco喷吹足够的气量 一般建议1.5寸scg353a047阀使用8寸气包，2寸scg353a047脉冲阀使用10 寸的气包，3寸scg353a047脉冲阀使用12寸气包(或以上，14寸也有)
压缩空气耗气量 压缩空气耗气量 耗气量计算公式如下: Q=(N×Z×S×K)/T 式中:Q —耗气量，m3/min; N —室数; Z —每室脉冲阀数量; S —每次喷吹的气量，Nm3; K —系数，厂内供气取1.5，单独压缩机供气取2.0;

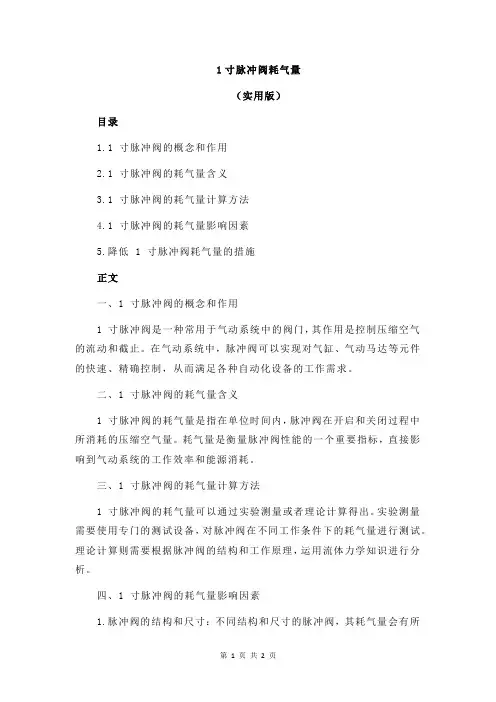

耗气量：m3/min=阀数×每个阀次喷气量×系数÷清灰周期min 1.5寸=0.24 2.5寸=0.79 2寸=0.45 3寸=1.25 系数：厂内供气1.5 单机供气2 气缸提起时间1-1.5s 清灰过程3-10s 每室清灰间隔：不小于己于人15s ---------------------计算公式：QB =CvFg(ASCO公司提供) 式中：QB－喷吹耗气量ft3/h Cv－流量系数 Fg－脉冲阀在一定压力下的流量ft3/h A：2 1／2″脉冲阀耗气量 查表：Cv＝106 0.3pMPa时，Fg＝1800ft3/h（1英尺3＝28.32升） QB1＝CvFg＝106X1800＝190800ft3/h＝5403m3/h＝1.5m3/s 脉冲宽度0.15秒时耗气量0.23m3″ 引射气流量（3倍）0。23X3=0.69M3 总喷吹量：Q2 1／2″＝0.23＋0.69＝0.91（m3）--------------- 脉冲除尘器耗气量的计算 （1）清灰气源的质量要求。清灰用的气源质量对清灰效果有很大的作用，其气源质量应达到压缩空气质量等级要求中的2级质量标准。其中最大固体颗粒物粒径不大于1um，最高压力露点温度：-40℃，最大含油小于0.1mg/m3。 （2）压缩空气耗气量计算。 V=αnq/1000T 式中: V——耗气量，m3/min； α——安全系数，可取1.2-1.5； n——脉冲阀数量； q——每个脉冲阀喷吹一次的耗气量，L/（阀.次）； T——清灰周期，min。
说明：脉冲阀一次耗气量是随脉冲阀规格不同，清灰气源压力不同而有变化的。对于国产20mm和25mm高压脉冲阀其耗气量，一般选取30-50L/（阀.次）；对于国产76.2mm低压脉冲其耗气量一般选取150-250L/（阀.次）。采用进口脉冲阀其耗气量比国产阀约大1倍。
Air Consumption Calculation By Gary Townsend “How long can you stay down on a tank of air?” This is the universal question asked of all divers. A more important question for the serious diver would be “Will my tank last for the dive I am planning to make?” The operative word here is planning because without a dive plan the safety of a dive becomes a crapshoot. A s we know, the answer to these questions depends on three factors, divers breathing rate, size of tank and depth of dive. Divers Breathing Rate Breathing Rate, expressed as the quantity of air used per minute. Sounds simple doesn’t it. It is, however several factors need to be considered when coming up with just what your breathing rate is for a particular dive. One of the most important considerations is what your workload is going to be. Are you making a simple no stress casual swim on a tropical reef or is this going to be a deep dive on a shipwreck in the Great Lakes? Are you making a drift dive on the reefs of Cozumel or a wreck in the St. Clare River in Port Huron?
压缩空气用气量计算 压缩空气理论――状态及气量 1、标准状态 标准状态的定义是：空气吸入压力为0.1MPa，温度为15.6℃（国内行业定义是0℃）的状态下提供给用户系统的空气的容积。 如果需要用标准状态，来反映考虑实际的操作条件，诸如海拔高度、温度和相对湿度则将应实际吸入状态转换成标准状态。 2、常态空气 规定压力为0.1MPa、温度为20℃、相对湿度为36％状态下的空气为常态空气。常态空气与标准空气不同在于温度并含有水 分。当空气中有水气，一旦把水气分离掉，气量将有所降低。 3、吸入状态 压缩机进口状态下的空气。 4、海拔高度 按海平面垂直向上衡量，海拔只不过是指海平面以上的高度。海拔在压缩机工程方面占有重要因素，因为在海拔高度越高,空气变得越稀薄，绝对压力变得越低。既然在海拔上的空气比较稀薄，那么电动机的冷却效果就比较差，这使得标准电动机只能局限在一定的海拔高度内运行。EP200 标准机组的最大容许运行海拔高度为2286米。 5、影响排气量的因素： Pj、Tj、海拔高度、n、V余、泄漏等。 6、海拔高度对压缩机的影响： （1）、海拔越高，空气越稀薄，绝压越低，压比越高，Nd越大； （2）、海拔越高，冷却效果越差，电机温升越大； （3）、海拔越高，空气越稀薄，柴油机的油气比越大，N越小。 7、容积流量 容积流量是指在单位时间内压缩机吸入标准状态下空气的流量。用单位：M3/min (立方米/分)表示。标方用N M3/min表示。 1CFM=0.02832 M3/min, 或者1 M3/min=35.311CFM, S--标准状态，A--实际状态 8、余隙容积 余隙容积是指正排量容积式（往复或螺杆）压缩机冲程终端留下的容积，此容积的压缩空气经膨胀后返回到吸入口，并对容 积系数产生巨大的影响。 9、负载系数 负载系数是指某一段时间内压缩机的平均输出与压缩机的最大额定输出之比。不明智的做法就是卖给用户的压缩机，正好满足用户的最大的需求，增加一个或几个工具或有泄漏会导致工厂的压力下降。为了避免这种情况，英格索兰多年来一直建议采用负载系数：取用户系统所需气量的极大值，并除以0.9或0.8的负载系数。(或任何用户认为是个安全系数) 这种综合气量选择能顾及未预计到的空气需量的增加。无需额外的资本的投入，就可做一些小型的扩建。 10、气量测试 （1）、往复式压缩机气缸容积
