计算机网络课程设计报告学生公寓组网方案设计
学院： ********
姓名： ******
班级： **********
学号： 200803021***
指导教师： **********
摘要：
根据实验任务和需求分析，在山东轻工业学院现有配置的情况上进行了这次学生公寓组网方案的设计，设计步骤严格按照设计要求逐步进行。设计报告中提出了网络组网拓扑布线方案和IP地址分配与子网划分方案。网络组网拓扑考虑到网络的安全性和稳定性等设计原则进行仔细的分析和设计，最后提出可行性的方案；IP地址分配与子网划分方案考虑多方面因素，包括后续可拓展性，网络地址的利用率等方面进行仔细的考虑和方案的提出，设计中详细的提出两种地址分配方案并对其详细分析和比较，并根据我校现有条件进行择优选择，选择出较合理较优越的方案。最后给出了这个设计的评价分析。
目录
摘要： (1)
一、设计任务和目的 (2)
二、需求分析 (3)
三、设计原则 (3)
四、网络拓扑设计方案 (4)
1、建筑情况 (4)
2、网络拓扑布线初步规划 (5)
3、网络拓扑布线方案 (5)
4、网络拓扑硬件配置 (8)
5、IP地址分配与子网划分方案 (8)
方案一： (8)
方案二： (10)
6、IP地址分配与子网划分方案分析 (12)
五、设计评价与分析 (12)
1)学生公寓网络的高性能 (12)
2)学生公寓网络的可用性和可靠性 (13)
3)学生公寓网络的安全性和易管理性 (13)
4)学生公寓网络的后续可扩展性 (13)
六、设计总结 (14)
七、参考文献 (14)
一、设计任务和目的
题目：设计学生公寓组网方案。
目的：
1、加深对计算机网络的工作原理的理解
通过编写计算机程序模拟网络通信的某些功能，使学生理解并掌握网络通信系统的基本工作原理及工作过程。
2、提高网络应用的能力
能对小型的网络应用系统进行分析，并能提出建网解决方案。
任务：
1）按照网络设计要求，写出设计方案；
2) 画出网络拓扑结构图；
二、需求分析
1、核心交换设备要求具有强大的处理能力和良好的安全性、可靠性、可扩展性;支持各种成熟技术，未来能平滑升级到万兆。
2、接入层网络设备需要支持基于MAC地址802.1x功能和基于端口802.1x 功能，以此保证账号的惟一性.同时，支持远程Te1net管理、mib-||及远程开关交换机端口功能;此外还要求适应大量用户并发认证及复杂的工作环境等。
3、要求能够实现对用户名、IP地址、MAC地址、交换机端口、交换机IP的同时绑定，以此杜绝非法用户恶意盗用合法用户的用户名、密码、IP和MAC等现象，确保计费工作。
4、解决用户私自架设代理服务器的现象。
5、支持标准Radius认证计费，可连接多种接入设备。一方面要求设备支持802.1x认证方式;另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提供完善、灵活、可定制的计费策略;同时还需要保证30，000个以上用户并行时网络运营的稳定和管理简便。
6.网络必须具备高可靠、易管理等特征。
三、设计原则
学生宿舍网既有一般网络设计的特点，又有其特殊性，除了一般网络所必需的可靠性、稳定性和安全性等条件外，在进行学生宿舍网建设规划时，还应该考虑所有信息点的可控性、高性能以及关键业务的QoS保证等。另外在网络设计中，如何预留扩展空间和进行投资保护，以满足新应用的需求以及信息量增长和变化需要，也是学生宿舍网建设过程中需要重点考虑的因素。
在充分考虑学生宿舍网的多应用、易管理的同时，本方案同时还遵循如下原则:
1.高性能
构建宿舍网的组网技术必须是高带宽的组网技术。骨干交换设备必须支持线速交换，以保证无阻塞的数据交换;另外，从网络结构设计上，需要考虑到一些高流量多媒体应用的分布式部署，以降低跨骨干网的流量，提高网络的性能。
2.关键业务服务质量保证
宿舍网中有各种各样的应用业务数据流，当网络流量处于高峰期时，必定会影响关键业务数据流的响应时间，对于多媒体业务来说就会有说话结巴、图像马赛克的情况。因此，高性能的网络也还是需要QoS服务质量保证的。
3.信息点可控性
宿舍网的信息点分布很广，与一般企业网比较，宿舍网用户的流动性大，比较难管理，为了保证网络资料的有效利用，对信息点的可控性要求是必须的。除了对访问带宽限制，还必须提供基于用户的接入认证、授权和计费。为了不影响网络性能，应该在接入层设备分布式实现信息点的控制。
4.先进性
所选的设备必须具有很好的扩展性，当网络规模或带宽需要扩展时，能够以最小的代价满足新的需求。
5.可靠稳定性
可靠稳定的网络平台是应用业务系统得以实施和推广的基石。网络平台的设计必须从设备、网络拓扑结构、网络技术等几个方面保证网络的可靠稳定性。
6.安全性
宿舍网网络平台的安全，除了要保障网络平台的安全性，还需要在一定程度上保障应用业务系统和其它网络资源的安全。网络平台应该从几个方面保证网络安全:
1)设备本身的访问安全;
2)内部网之间资源访问安全;
3)路由系统的安全;
4)互联网访问安全。
四、网络拓扑设计方案
1、建筑情况
（1）抽出山东轻工业学院的8幢学生公寓进行组网设计，分别编号为1到8号楼。其中8栋楼均为六层，每层有30个房间。总共有1440个房间。
（2）学生宿舍每个房间设置1个信息点。
2、网络拓扑布线初步规划
（1）针对用户需求，我们采用了千兆骨干、百兆到桌面，整个网络采用分布式三层交换构架，具有超高的带宽和良好的可扩展、可管理性。
（2）每个学生公寓设置一台核心交换机（第二层交换机），每楼层设置两台交换机（第三层交换机），网络主干线从网络管理中心拉出，分别到达每个学生公寓的核心交换机，每楼层的交换机直接和本楼的核心交换机相连，满足基本的建网需求。
（3）网络规划的总体拓扑图如下：
3、网络拓扑布线方案
（1）由网络中心到各个宿舍楼之间的布线情况如下：
假设山东轻工业学院已有8栋学生公寓楼，所有校内用户要连接外部internet都需经由网络管理中心，这样由网络管理中心布线到学生公寓就需要至少九个端口的交换机进行连接。我们这个选用两个16口的100/1000MB的自适应交换机实现从网络管理中心到各个学生公寓的网络连接。这样就可以满足提供8栋楼的连接，每台交换机还余下7口可用于以后的拓展（这是必须的）。
其拓扑结构如下图所示：
这样布线目的就是避免第一级交换机一旦出现问题无法继续工作，同级的另一个第一级交换机可以确保网络不致中断，可以使整个网络继续正常运转。所以这样用两台第一级交换机布线比只用一台第一级交换机更具有可靠性和稳定性，并且也相应的减小了第一级交换机工作的负担，能够充分利用网络资源。使整个网络发挥它的最大功效。
（2）一号楼的具体布线情况如下：
本楼有六层，利用一个8口10/100MB的自适应交换机（第二级交换机）就能够满足本楼的需求。楼内各层有30个房间，也就需要至少30个接入点，所以一个交换机不够，需要两个交换机（第三极交换机）。
（3）余下7栋楼结构大同小异，所以我们采用相同的布线结构，这样便于统一管理。
其拓扑结构如下图所示：
（4）在每一栋学生公寓里每个楼层内按30个宿舍算起，因此我们每层用 2 个16口的10/100MB自适应交换机就能满足现在的需求，但为了方便以后网络的拓展应用，提高网络的可扩展行，我们选用一个16口的10/100MB的自适应交换机和一个24口的10/100MB的自适应交换机进行网络的连接拓展，这样就总共有38个口可以利用，现在需要用到30个，余下8口方便以后的拓展。这样，一栋楼就余下了48个口方便其他使用。
其拓扑结构如下图所示：
4、网络拓扑硬件配置
第一级交换机：网络拓扑中第一级交换机选用锐捷网络自主研发的万兆核心交换机RG-S6806。
第二级交换机：在楼栋接入的第二级交换机我们选用锐捷网络的STAR-S3550系列三层交换机。
第三级交换机：第三极交换机我们选用锐捷网络的支持802.1x的千兆智能交换机RG-S2126G/2150G。
安全计费：方案选用基于802.1x技术的SAM系统结合接入层S2126G/S2150G 交换机对学生接入控制进行管理。
网络管理：为了对整个网络的设备进行管理，建议配置STAR View网管系统。
5、IP地址分配与子网划分方案
抽取学校中的学生公寓8栋, 每栋公寓六层，每层有30个房间，共有房间4320间。在此基础上,进行地址划分。
方案一：
为了保证扩展性和安全性,对每栋楼的每层划分一个子网,为节省地址资源,选择每层楼地址连续,进行详细的子网划分.保证每个宿舍接入一个信息点,剩余地址资源留做扩展用途。
具体的地址分配方案和子网划分方案如下:
1号公寓： 192.168.0.0——192.168.0.255 子网掩码为255.255.255.0 其中各层楼可均分这256个地址所以各楼层地址分配如下：
一楼：192.168.0.0——192.168.0.39
二楼：192.168.0.40——192.168.0.79
三楼：192.168.0.80——192.168.0.119
四楼：192.168.0.120——192.168.0.159
五楼：192.168.0.160——192.168.0.199
六楼：192.168.0.200——192.168.0.239
这样还余下16个地址没有分配，可以再急需的时候利用。
2号公寓： 192.168.1.0——192.168.1.255 子网掩码为255.255.255.0 一楼：192.168.1.0——192.168.1.39
二楼：192.168.1.40——192.168.1.79
三楼：192.168.1.80——192.168.1.119
四楼：192.168.1.120——192.168.1.159
五楼：192.168.1.160——192.168.1.199
六楼：192.168.1.200——192.168.1.239
一楼：192.168.2.0——192.168.2.39
二楼：192.168.2.40——192.168.2.79
三楼：192.168.2.80——192.168.2.119
四楼：192.168.2.120——192.168.2.159
五楼：192.168.2.160——192.168.2.199
六楼：192.168.2.200——192.168.2.239
4号公寓： 192.168.3.0——192.168.3.255 子网掩码为255.255.255.0 一楼：192.168.3.0——192.168.3.39
二楼：192.168.3.40——192.168.3.79
三楼：192.168.3.80——192.168.3.119
四楼：192.168.3.120——192.168.3.159
五楼：192.168.3.160——192.168.3.199
六楼：192.168.3.200——192.168.3.239
5号公寓： 192.168.4.0——192.168.4.255 子网掩码为255.255.255.0 一楼：192.168.4.0——192.168.4.39
二楼：192.168.4.40——192.168.4.79
三楼：192.168.4.80——192.168.4.119
四楼：192.168.4.120——192.168.4.159
五楼：192.168.4.160——192.168.4.199
六楼：192.168.4.200——192.168.4.239
6号公寓： 192.168.5.0——192.168.5.255 子网掩码为255.255.255.0 一楼：192.168.5.0——192.168.5.39
二楼：192.168.5.40——192.168.5.79
三楼：192.168.5.80——192.168.5.119
四楼：192.168.5.120——192.168.5.159
五楼：192.168.5.160——192.168.5.199
六楼：192.168.5.200——192.168.5.239
7号公寓： 192.168.6.0——192.168.6.255 子网掩码为255.255.255.0 一楼：192.168.6.0——192.168.6.39
二楼：192.168.6.40——192.168.6.79
三楼：192.168.6.80——192.168.6.119
四楼：192.168.6.120——192.168.6.159
五楼：192.168.6.160——192.168.6.199
六楼：192.168.6.200——192.168.6.239
一楼：192.168.7.0——192.168.7.39
二楼：192.168.7.40——192.168.7.79
三楼：192.168.7.80——192.168.7.119
四楼：192.168.7.120——192.168.7.159
五楼：192.168.7.160——192.168.7.199
六楼：192.168.7.200——192.168.7.239
方案二：
为节省地址资源,而且方便管理，选择更小的网络对每层地址进行地址分配，保证每个宿舍接入一个信息点,剩余地址资源留做扩展用途。
具体的地址分配方案和子网划分方案如下:
1号公寓：
划分六个小子网，每个子网的主机数可达到32个，所以主机数用地址
的后五位表示即可，所以子网掩码为255.255.255.224
一楼：192.168.0.0——192.168.0.31
二楼：192.168.0.32——192.168.0.63
三楼：192.168.0.64——192.168.0.95
四楼：192.168.0.96——192.168.0.127
五楼：192.168.0.128——192.168.0.159
六楼：192.168.0.160——192.168.0.191
这样总共分配给1号公寓192个地址，仅有12个未被利用。
2号公寓：子网掩码为255.255.255.224
一楼：192.168.0.192——192.168.0.223
二楼：192.168.0.224——192.168.0.255
三楼：192.168.1.0——192.168.1.31
四楼：192.168.1.32——192.168.1.63
五楼：192.168.1.64——192.168.1.95
六楼：192.168.1.96——192.168.1.127
3号公寓：子网掩码为255.255.255.224
一楼：192.168.1.128——192.168.1.159
二楼：192.168.1.160——192.168.1.191
三楼：192.168.1.192——192.168.1.223
四楼：192.168.1.224——192.168.1.255
五楼：192.168.2.0——192.168.2.31
六楼：192.168.2.32——192.168.2.63
4号公寓：子网掩码为255.255.255.224 一楼：192.168.2.64——192.168.2.95
二楼：192.168.2.96——192.168.2.127
三楼：192.168.2.128——192.168.2.159
四楼：192.168.2.160——192.168.2.191
五楼：192.168.2.192——192.168.2.223
六楼：192.168.2.224——192.168.2.255 5号公寓：子网掩码为255.255.255.224 一楼：192.168.3.0——192.168.3.31
二楼：192.168.3.32——192.168.3.63
三楼：192.168.3.64——192.168.3.95
四楼：192.168.3.96——192.168.3.127
五楼：192.168.3.128——192.168.3.159
六楼：192.168.3.160——192.168.3.191 6号公寓：子网掩码为255.255.255.224 一楼：192.168.3.192——192.168.3.223
二楼：192.168.3.224——192.168.3.255
三楼：192.168.4.0——192.168.4.31
四楼：192.168.4.32——192.168.4.63
五楼：192.168.4.64——192.168.4.95
六楼：192.168.4.96——192.168.4.127 7号公寓：子网掩码为255.255.255.224 一楼：192.168.4.128——192.168.4.159
二楼：192.168.4.160——192.168.4.191
三楼：192.168.4.192——192.168.4.223
四楼：192.168.4.224——192.168.4.255
五楼：192.168.5.0——192.168.5.31
六楼：192.168.5.32——192.168.5.63 8号公寓：子网掩码为255.255.255.224 一楼：192.168.5.64——192.168.5.95
二楼：192.168.5.96——192.168.5.127
三楼：192.168.5.128——192.168.5.159
四楼：192.168.5.160——192.168.5.191
五楼：192.168.5.192——192.168.5.223
六楼：192.168.5.224——192.168.5.255
6、IP地址分配与子网划分方案分析
方案一所用的地址段为192.168.0.0——192.168.7.255，子网掩码为255.255.255.0。按每栋楼划分一个子网的方法，8栋楼共分配了8个子网，子网号利用地址的前3个字节，用后8位表示子网的主机，一个楼层内包含的256个地址每个楼层分配40个地址。可利用地址数目为2048个，实际利用的地址数目为1440个，尚未利用的地址数目为608个，地址利用率约为70％。
方案二所用的地址段为192.168.0.0——192.168.5.255，子网掩码为255.255.255.224。按每楼层划分一个子网，每层楼里拥有六个小子网，8栋楼里共包含了48个小子网。子网号利用地址的前27位表示，地址的后五位表示小子网内的主机。这样可以利用的地址数目为1536，实际利用的地址数目为1440个，尚未利用的地址数目只有96个，地址利用率高达94％。
方案一的地址段较方案二宽，可利用的网络地址较多，所以可拓展性较方案二强。并且子网络地址在各个楼层分布较为均匀，这样就使每个楼栋的可拓展性得到相应的提高，不存在不可拓展网络的问题。方案二虽然拓展性不高，但其突出优点就是地址利用率非常高，这适合在网络地址数目有限并且不能在划分子网的情况。而且方案二的小子网分布在各个楼层，使学校的管理工作得到简化，方便了学校的管理，使可管理性的到提高，而方案一子网较大，管理不够细化。但如果只需对整栋楼进行管理，方案一还是有其优越性。
综上，两种方案各有优缺点，可以根据具体情况择优选择。这里我们选择方案一，因为学校并不缺少地址，其拓展性较高，在学校公寓里拓展性相对要求较高，其次管理可以只针对一个楼栋，如无特别要求无需对每个楼层进行管理，这样方案一较方案二更方便，所以选择了方案一。
五、设计评价与分析
1)学生公寓网络的高性能
千兆主干，百兆交换到桌面：核心选用可支持万兆技术的交换平台，主干采用千兆，百兆交换到桌面，满足大容量、高速率的数据传输。
复杂功能硬件实现:第一级的RG-S6806不仅硬件实现三层路由和交换,其他关键功能,如ACL、QoS、策略路由等复杂功能均通过硬件实现，第二级的STAR-S3550也是硬件实现三层交换、ACL以及QoS，特别是第一级交换机RG-S6806采用板卡智能分布式处理设计，用户接口模块可以独立实现路由、交换、ACL、QoS、收集用户信息等功能，这种分布式处理可以极大地提高整体处理能力。
分布式三层交换：在第二级交换机引入第三层交换，减轻第一级交换机的压力，可有效减少广播包，并提高网络传输效率；
超高背板保证所有数据包线速转发：本方案采用的第一级交换机、第二级交换机、第三极交换机均具有超高的交换容量和二、三层包转发率，确保所有数据线速转发。当今世界，通信和计算机技术发展日新月异。我们的方案要适应新技术发展的潮流。既要保证大学网络的先进性，同时也要兼顾技术的成熟性。一个大型网络光是能用还不够，必须优化设计才能这真正发挥网络的功能。本组网方案与学校校园网相适应，可以说是校园网的一个宿舍子网络的规划，更有利于校园网的运行和学校的管理。
2)学生公寓网络的可用性和可靠性
第一级交换机采用的双交换机方式可以保证这个网络的可用性和可靠性，确保在第一级交换机出现问题是不至于使整个网络停止工作。学生公寓网的建成，可以使学生方便地浏览和查询网上资源实现远程学习，通过网上学习学会信息处理能力。同时可以实现各级管理层之间的信息数据交换，实现网上息采集和处理的自动化，实现信息和设备资源的共享，实现教学资源的共享。通过校园网与Internet相连，安全性得到保证。
3)学生公寓网络的安全性和易管理性
完满解决IP地址冲突和IP地址盗用：锐捷S-Radius对用户进行认证时的IP属性校验，完全杜绝了IP地址冲突的发生，包括认证前IP不按要求设置的不予通过认证以及认证通过后更改IP地址立即剔除下线；对用户账号与IP地址绑定，为每个用户分配一个固定的IP地址，防止IP地址被他人盗用。对于安全性我们将通过对河南科技学院学生宿舍公寓的区域划分，和高层对校园网安全设备的共享来逐级实现网络的安全性。对内的安全实施包括用交换机进行VLAN的划分，在路由中创建访问控制列表，如此可对一些网络用户实行可控的安全级别。对于业务主机，例如服务器将通过用户权限的认证，实现用户与业务的隔离，避免非法用户的侵入。对重要数据库采取安全备份的机制，避免突发事件造成重要数据的丢失。支持通过防火墙对外部网络的非法访问进行过滤，防范于未然。
4)学生公寓网络的后续可扩展性
由于计算机通讯和多媒体应用的不断发展，网络系统必然随之不断扩大。因此，目前的网络设计必须为今后的扩充留有足够的余地，以保护用户的投资，保证用户今后三到五年的网络扩充升级能力。没有人敢说“我的网够用了”。数据网络的速度从从10M到100M、100M到1000M，到10000M，用户的数据传输需求从1K到现在的整个硬盘；网络速度在以指数级的发展，而网络需求也以指数级增长。一个成功的高校社区网络会具备很强的扩展能力，无论在支持的用户数量方面、对目前各种网络标准的支持还是在对未来新型技术、新业务的支持
上都做好了充分的准备。本设计从网络拓扑布线设计到ip地址和子网划分的设计都充分考虑到后续的课拓展性。在第一级交换机，第二级交换机，第三极交换机出都留有足够的接口用于以后的拓展，在进行ip地址和子网划分的设计时也考虑到这一点，所以选择了子网划分的方案一，是后续可拓展性得到进一步的提高。
六、设计总结
通过本次计算机网络课程设计，我更加充分的理解了课本上的知识，并能够加以扩展，从而应用于实践当中，在网络拓扑设计的过程中画出整个园区网络的拓扑图。并分别进行IP地址的规划并且进行了深入的分析和评价。
这几天的课程设计令我受益匪浅，经过查阅收集各方面资料，一方面充实了理论基础，另一方面确定了局域网相关技术策略。针对局域网络组网技术进行深入分析研究，并整理出一个“学校学生公寓网的组建和维护”的方案。经过多天的学习和设计，学到了很多关于网络设计的基础知识，进一步了解了学校学生公寓的拓扑结构。很多平时模棱两可的知识点都认真复习并实践了。我对校园网络规划提升了认识，我意识到我们所学的东西将来都是要付诸实践的，所以一切要从实际情况出发，理论联系实际，这样才能真正发挥我们所具备的能力。比如划分IP时，不仅看现存多少主机数，还要看到以后的发展，未来可能增加的主机数，这样才能保证我们的工作成果不至于提前失效。当然，这就是从实际情况出发了。经过此次课程设计，我向我成功的目标又迈进了一步。
七、参考文献
[1] 谢希仁.计算机网络（第5版）[M].北京：电子工业出版社.2008年1月
[2] 陈有祺，吴功宜.计算机网络基础[M].天津：南开大学出版社.2000年10月
[3] 孙江宏.局域网组建及应用培训教程[M].北京：清华大学出版社.2002年2
月
[4] 李馥娟.计算机网络实验教程[M].北京:清华大学出版社.2007年9月
[5] 百度百科组网技术[EB/OL].https://www.doczj.com/doc/4111058569.html,/view/3418202.htm
[6] 百度百科交换机[EB/OL].https://www.doczj.com/doc/4111058569.html,/view/1077.htm
[7] 百度百科路由器[EB/OL].https://www.doczj.com/doc/4111058569.html,/view/1360.htm
网络课程设计报告学生公寓组网方案设计 学院：计算机科学与技术学院 姓名： 班级： 学号： 指导教师：
摘要： 根据实验任务和需求分析，在大学现有配置的情况上进行了这次学生公寓组网方案的设计，设计步骤严格按照设计要求逐步进行。设计报告中提出了网络组网拓扑布线方案和IP地址分配与子网划分方案。网络组网拓扑考虑到网络的安全性和稳定性等设计原则进行仔细的分析和设计，最后提出可行性的方案；IP 地址分配与子网划分方案考虑多方面因素，包括后续可拓展性，网络地址的利用率等方面进行仔细的考虑和方案的提出，设计中详细的提出两种地址分配方案并对其详细分析和比较，并根据我校现有条件进行择优选择，选择出较合理较优越的方案。最后给出了这个设计的评价分析。
目录 摘要： (1) 一、设计任务和目的 (3) 二、需求分析 (3) 三、设计原则 (3) 四、网络拓扑设计方案 (5) 1、建筑情况 (5) 2、网络拓扑布线初步规划 (5) 3、网络拓扑布线方案 (6) 4、网络拓扑硬件配置 (8) 5、IP地址分配与子网划分方案 (8) 方案一： (8) 方案二： (10) 6、IP地址分配与子网划分方案分析 (12) 7、相关交换机路由器关键代码 (15) 8、Cisco Packet Tracer 模拟效果图 (17) 五、设计评价与分析 (17) 1)学生公寓网络的高性能 (15) 2)学生公寓网络的可用性和可靠性 (16) 3)学生公寓网络的安全性和易管理性 (16) 4)学生公寓网络的后续可扩展性 (20) 六、设计总结 (21) 七、参考文献 (21)
一、设计任务和目的 题目：设计学生公寓组网方案。 目的： 1、加深对计算机网络的工作原理的理解 通过编写计算机程序模拟网络通信的某些功能，理解并掌握网络通信系统的基本工作原理及工作过程。 2、提高网络应用的能力 能对小型的网络应用系统进行分析，并能提出建网解决方案。 任务： 1）按照网络设计要求，写出设计方案； 2) 画出网络拓扑结构图； 二、需求分析 1、核心交换设备要求具有强大的处理能力和良好的安全性、可靠性、可扩展性;支持各种成熟技术，未来能平滑升级到万兆。 2、接入层网络设备需要支持基于MAC地址802.1x功能和基于端口802.1x 功能，以此保证账号的惟一性.同时，支持远程Te1net管理、mib-||及远程开关交换机端口功能;此外还要求适应大量用户并发认证及复杂的工作环境等。 3、要求能够实现对用户名、IP地址、MAC地址、交换机端口、交换机IP的同时绑定，以此杜绝非法用户恶意盗用合法用户的用户名、密码、IP和MAC等现象，确保计费工作。 4、解决用户私自架设代理服务器的现象。 5、支持标准Radius认证计费，可连接多种接入设备。一方面要求设备支持802.1x认证方式;另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提供完善、灵活、可定制的计费策略;同时还需要保证30，000个以上用户并行时网络运营的稳定和管理简便。 6.网络必须具备高可靠、易管理等特征。 三、设计原则 学生宿舍网既有一般网络设计的特点，又有其特殊性，除了一般网络所必需的可靠性、稳定性和安全性等条件外，在进行学生宿舍网建设规划时，还应该考虑所有信息点的可控性、高性能以及关键业务的QoS保证等。另外在网络设计中，
计算机网络课程设计 一. 中小型千兆网吧组建 内容及要求： 用BOSON软件实现小规模网络的模拟。熟悉对路由器和交换机的配置命令，调通网络，并通过实例深入理解网络基本工作原理及实现方法。学会网络构建、日常维护以及管理的方法，使学生掌握在信息化社会建设过程中所必须具备的计算机网络组网和建设所需的基本知识与操作技能，网吧包含100-200台上网的计算机。二．小型网络的组建 通过对网络的具体规划和组建，掌握网络互连设备的使用及工作原理；掌握IP地址的配置及数据传输过程和路由的选择。 具体要求如下： 1.使用模拟仿真软件，构建一个小型网络。要求使用路由器、交换机等网络互连设备。根据设计要求，选择网络类型。 2.分配和配置IP地址，要求配置内部网络地址。 3.对交换机、路由器等进行配置。 4.通过使用模拟仿真软件，模拟局域网间的数据通信过程。 5.分析通信过程中出现的问题，并加以解决。 6. 写出课程设计报告：设计目的、设计内容、设计方案、拓扑图、设备选型、方案报价、子网划分等内容。 (1)企业网络工程 (2)银行网络工程 (3)医院网络工程
(4)校园网网络工程 (5)大型机场信息网络工程 (6)邮电综合管理信息网 (7)某航空公司网络系统建设 (8)某市宽带信息网络 (9)证券交易网络系统 (10)学校以太网网络建设 三．Ping程序的设计与实现 设计的目的是使学生掌握网络层协议的原理及实现方法。设计内容，在给定的Ping程序的基础上做如下功能扩充： ●-h 显示帮助信息 ●-b 允许ping一个广播地址，只用于IPv4 ●-t 设置ttl值，只用于IPv4 ●-q 安静模式。不显示每个收到的包的分析结果，只在结束时，显示汇总结果 Ping命令的基本描述 Ping的操作是向某些IP地址发送一个ICMP Echo消息，接着该节点返回一个ICMP Echo reply消息。 ICMP消息使用IP头作为基本控制。IP头的格式如下 0 1 2 3 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ |Version| IHL |Type of Service| Total Length | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Identification |Flags| Fragment Offset | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Time to Live | Protocol | Header Checksum | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Source Address | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ | Destination Address | +-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+-+ Version=4 IHL Internet头长 Type of Service = 0 Total Length IP包的总长度 Identification, Flags, Fragment Offset 用于IP包分段 Time to Live IP包的存活时长 Protocol ICMP = 1 Addresses 发送Echo消息的源地址是发送Echo reply消息的目的地址,相反,发送Echo
目录 第一章项目概况 第二章建筑设计说明 第三章消防设计说明 第四章结构设计说明 第五章给排水设计说明 第六章电气设计说明 第七章暖通设计说明 第八章环保设计说明 第九章节能设计说明 第十章可再生能源说明 第十一章建筑无障碍设计说明第十二章体育设施 第十三章人防设计说明
第一章项目概况 1、1概况 1.1.1本项目位于岳阳市。本案西临南湖大道，南接巴陵中路，北侧为金冠大厦，东面为中湘市场。北面不远处为岳阳市火车站。基地周边配套齐全，商业氛围浓厚，交通便利。项目用地面积约为：14185㎡ 1.1.2场地形状为不规则的四边形,南北向最长处约为110米，东西向最长处宽约135米，场地较平整，标高在35.50左右。 1.1.3整个项目用地面积约为14185㎡。其中已建一栋4层的商业和一栋9层的酒店建筑。周边临城市道路，交通便利。 1.1.4本项目用地性质为商业用地，拟建一栋25层的综合楼。 1、2方案设计依据 1）甲方提供的任务书及用地批文 2）甲方提供的用地红线 3）国家颁布的有关建筑设计规范、规定和标准 4）国家有关建筑、结构、水、电气设计的规范的规定 5）地震资料，根据《建筑抗震设计规范》GB50011-2010 6）气象条件：岳阳地区属于大陆性气候，岳阳市气象局总结本地区有关气象资料如下： 年极端最高气温：39.3℃极端最低气温：-11.8℃ 年平均最高气温：20.8 ℃年平均最低气温：14℃ 年平均温度：17℃年平均大气压：1009.6MP 年平均相对湿度79% 年平均降雨量：1283.3MM 最大积雪厚度：33MM 年平均风速：2.8M/S(最大风速28M/S) 冬季主导风向:北东风、东北风夏季主导风向：东南风 7）水文资料 根据岳阳市城陵矶水文站提供资料为准（黄海高程） 城陵矶最高洪水值：36.42M 城陵矶最低枯水值：19.08M 1.3总指标及经济技术指标： 1) 规划净用地面积：14185M2 总建筑面积为69721.76M2 2) 计容总建筑面积：63628.76M2（已建34526.16㎡） 计容建筑面积（新建洞庭大厦主楼）29102.6㎡ 其中商业计容建筑面积为：5941.14㎡ 公寓计容建筑面积为：23034.1㎡ 物业管理用房建筑面积为：91.86㎡ 消防控制室建筑面积为：35.5㎡ 3地下建筑面积(不计容部分) 6075.8M2 4)容积率4.49 5）绿地率3.6% 6）小汽车停车泊位数：451台 （其中地上停车位数为：220台） （地下停车位数为：231台）
某高校学生宿舍 综合布线系统设计方案 目录 系统需求 (2)
系统组成 (3) 1.本宿舍楼的综合布线系统组成 (3) 2. 工程概况 (3) 3. 综合布线系统的概念 (4) 4. 综合布线系统的组成 (4) 5.综合布线系统的特点 (7) 设计原则与目标 (9) 1.综合布线有关要求 (9) (1)基本要求 (9) (2)技术要求 (10) 2.布线系统设计、原则、验收遵循的规范和标准 (11) (1)设计原则 (11) (2)标准 (13) 综合布线系统结构设计 (14) 1.水平子系统 (16) 2.工作区子系统 (18) 3.设备间 (19) 4.材料清单 (20) 设计图 (22) 1.综合布线系统拓扑图 (22) 2.一楼水平管线与信息点分布图 (23) 3.二楼水平管线与信息点分布图 (24) 系统需求 随着Internet的迅速发展，全世界正在利用计算机网络进行各种通信，办公的应用也已经开始普及，
使用的技术也日趋成熟，它们不但能够传送传统的文本、图形等数字信息，也能传递包括视频、音频在内的多媒体综合信息。传统的办公模式正在逐步向无纸化方向发展，把一些传统的业务移植到网络上来做已是人心所向、大势所趋。 学生宿舍楼的综合布线系统也因此变得尤为重要。要满足学生们在宿舍内连接互联网的需求，创造良好的网络环境。 系统组成 本宿舍楼的综合布线系统组成
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。 从功能上来看，本次综合布线系统设计包括工程概况、网络结构、综合布线系统结构、设计标准、总体设计、子系统设计、产品选型和材料预算。 工程概况 我所居住的5栋学生宿舍楼共六层，90个房间，其中，宿管一间，电房一间。根据学生的需求，按一人一个信息插座及一间宿舍一个语音点的要求配置综合布线系统。 综合布线系统概念
课程设计报告 ( 2012--2013 年度第2学期) 名称：计算机网络课程设计题目：互联网模拟 院系：计算机系 班级：计科 学号： 学生姓名：华电老朱家 指导教师： 设计周数： 1周 成绩： 日期： 2014 年 6 月 28 日
《计算机网络》课程设计 任务书 一、目的与要求 1．目的 将网络基本原理及基本概念用于实际，将书本上抽象的概念与具体的实现技术结合起来，使学习深化，培养学生对基本原理的应用能力以及实际动手能力。 2．要求 独立完成课程设计题目以及课程设计报告。报告应包括设计思路、网络拓扑图、开发中遇到的问题以及解决方法。 二、主要内容 1.网络设备认知及基本配置操作 （1）了解路由器、交换机等网络设备结构。 （2）完成以下实验，掌握路由器、交换机等的配置方法，理解相关网络协议。 ①交换机的基本配置； ②路由器的基本操作； ③OSPF基本配置； ④RIP v2配置； ⑤静态路由配置； ⑥跨交换机实现VLAN; ⑦利用单臂路由实现VLAN间路由； ⑧广域网协议的封装。 2.互联网的模拟 （1）结合实验环境，提出模拟网络互联需求，设计并完成组网，要求尽最大可能利用实验资源。 ①网络物理拓扑结构设计及IP地址分配； ②网络逻辑拓扑结构设计； （2）网络设备配置实现 按步骤（1）所设计的网络拓扑进行设备连接并配置。配置内容包括路由选择协议OSPF配置，VLAN划分等，并进行测试。 3.基于模拟互联网的网络协议分析。在上面设计并实现的网络环境下，完成如下协议分析：
①以太网数据链路层帧格式分析； ②网络层分片；ICMP协议分析； ③ARP地址解析协议分析； ④TCP传输控制协议分析； ⑤FTP协议分析；HTTP协议分析。 三、进度计划 四、设计成果要求 1．网络配置拓扑图准确，配置结果测试成功； 2．网络协议分析准确； 2．课程设计报告格式规范，内容详实。 五、考核方式 考勤、验收和课程设计报告。 学生姓名： 指导教师： 2014年6月23日
绿地集团·公寓设计技术标准（非常值得学习） 第一部分：绿地集团建筑设计标准 第一节项目规划1.总平面设计时应在小区出入口预留设置门卫岗亭的位置，车库出入口应预留岗亭（车道中间）及自动道闸位置。2.消防控制室与小区智能化控制室结合设置。 3.总平面布置图中应标示完整各地块及道路的标高，建筑室内外高差应不小于150mm，且进入入口处不设置台阶，改为坡道处理，并应考虑完善一层住宅室外的标高设计。 4.管网的设计应结合园林景观，化粪池具体位置应注意不影响小区绿化，避开住户的阳台和厨房窗口，管线应避开小区游泳池。 5.应注意项目外管线的接入标高问题，管线的标高应标注清楚。 6.预先考虑售楼处、精装修样板房的位置，做到“景观先行”。主入口看房通道（售楼处至样板房）景观要求较高，管线注意避开种植区域。 7.分区建设应明确范围（报规划审批用）第二节产品体设计1单元户型基本设计要求1.1面宽3600~4000，每户建筑面积在37~42平米。层高3800。基本户型详附图一、附图二。1.2厨房、卫生间洁具应合理设置，最大限度满足功能要求，洁具尺寸应满足要求。1.3家具的布置应考虑好流线设计及使用的合理性，应按实际家具的可能尺寸进行布置，且应考虑好空调室内机的摆放及空调孔、插座的预留位置。1.4平面有凹槽的高层住宅，其凹槽
的开口宽度不应小于0.9m （净宽）。1.5各个房间的门应留有100mm门垛，利于业主装修设置门套。2玄关2.1户内配电箱应避免与对讲机一同设置，以免发生冲突；户配电箱嵌入墙面；对讲机应考虑近门位置。3厨房3.1橱柜布置应遵循洗、切、炒的流线，满足基本尺寸要求，炉灶应避开窗口设置；3.2吊柜设置时应注意避免挡窗。3.3应重视排烟道的设计，选择性能好的成品烟道选型。烟道的摆设应不影响炊具台面的正常使用，且能与排烟机有机结合。3.4在有燃气的项目，应留有燃气管进线位置，燃气管线及燃气表宜放置于阳台，尽量走户外。4卫生间4.1应重点考虑坐便器、洗脸盆等洁具的事宜尺寸位置。4.2坐便器净宽宜为900，最小净宽不小于850。4.3淋浴间净宽宜为1000，最小净宽不小于900。4.4有外窗的卫生间排气扇应考虑安装位置或卫生间外墙梁中预留80mm直径大小的吊顶风扇出风口，H 大于等于2500mm，业主可结合吊顶设吸顶式排风扇；4.5管线设计要合理，避免影响放置浴盆、淋浴房及开窗。5阳台5.1考虑洗衣机位置。5.2各户毗邻阳台应考虑分隔，阳台与楼梯窗口应考虑分隔，避免可以互相走通，减少不安全因素。5.3阳台栏杆的构造图应满足质检站验收与美观要求，提高业主满意度。5.4阳台的地漏位置不要靠近落地窗，最好设在外侧，阳台面积过大的情况下，考虑设置两个地漏，利于排水。6门7窗8空调8.1采用分体式空调时，空调室
计 算 机 网 络 原 理 课 程 设 计 课程设计题目： 设计学生公寓组网方案。含本课题的可行性分析，用户需求分析，基于需求分析，进行网络规划，并利用所学的相应的网络原理去解释规划书中每一个要点。
一、需求分析 l.核心交换设备要求具有强大的处理能力和良好的安全性、可靠性、可扩展性;支持各种成熟技术，未来能平滑升级到万兆。 2.接入层网络设备需要支持基于MAC地址802.1x功能和基于端口802.1x功能，以此保证账号的惟一性.同时，支持远程Te1net管理、mib-||及远程开关交换机端口功能;此外还要求适应大量用户并发认证及复杂的工作环境等。 3.要求能够实现对用户名、IP地址、MAC地址、交换机端口、交换机IP的同时绑定，以此杜绝非法用户恶意盗用合法用户的用户名、密码、IP和MAC等现象，确保计费工作。 4.解决用户私自架设代理服务器的现象。 5.支持标准Radius认证计费，可连接多种接入设备。一方面要求设备支持802.1x认证方式;另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提供完善、灵活、可定制的计费策略;同时还需要保证30，000个以上用户并行时网络运营的稳定和管理简便。 6.网络必须具备高可靠、易管理等特征。 二、网络设计原则 学生宿舍网既有一般网络设计的特点，又有其特殊性，除了一般网络所必需的可靠性、稳定性和安全性等条件外，在进行学生宿舍网建设规划时，还应该考虑所有信息点的可控性、高性能以及关键业务的QoS保证等。另外在网络设计中，如何预留扩展空间和进行投资保护，以满足新应用的需求以及信息量增长和变化需要，也是学生宿舍网建设过程中需要重点考虑的因素。 在充分考虑学生宿舍网的多应用、易管理的同时，本方案同时还遵循如下原则: 1.高性能 构建宿舍网的组网技术必须是高带宽的组网技术。骨干交换设备必须支持线速交换，以保证无阻塞的数据交换;另外，从网络结构设计上，需要考虑到一些高流量多媒体应用的分布式部署，以降低跨骨干网的流量，提高网络的性能。 2.关键业务服务质量保证 宿舍网中有各种各样的应用业务数据流，当网络流量处于高峰期时，必定会影响关键业务数据流的响应时间，对于多媒体业务来说就会有说话结巴、图像马赛克的情况。因此，高性能的网络也还是需要QoS服务质量保证的。 3.信息点可控性 宿舍网的信息点分布很广，与一般企业网比较，宿舍网用户的流动性大，比较难管理，为了保证网络资料的有效利用，对信息点的可控性要求是必须的。除了对访问带宽限制，还必须提供基于用户的接入认证、授权和计费。为了不影响网络性能，应该在接入层设备分布式实现信息点的控制。 4.先进性 所选的设备必须具有很好的扩展性，当网络规模或带宽需要扩展时，能够以最小的代价满足新的需求。 5.可靠稳定性 可靠稳定的网络平台是应用业务系统得以实施和推广的基石。网络平台的设计必须从设备、网络拓扑结构、网络技术等几个方面保证网络的可靠稳定性。 6.安全性 宿舍网网络平台的安全，除了要保障网络平台的安全性，还需要在一定程度上保障应用
武汉理工大学华夏学院课程设计报告书 课程名称：计算机网络课程设计 题目： 系名： 专业班级： 姓名： 学号： 指导教师: 年月日
课程设计任务书 学生姓名：专业班级：学号 指导教师：工作单位： 设计题目：中型园区网络建设 初始条件： 1. 所要求的网络拓扑图如下所示： （自己截图） 2. 假定ISP服务提供商：武汉电信 3. 设备选型如拓扑图中所示。 要求完成的主要任务： （包括课程设计工作量及其技术要求，以及说明书撰写等具体要求）1．技术要求： 1.1．交换机之间配置trunk协议 1.2．划分vlan，建立HTTP/DNS服务器 1.3. 通过在三层交换机上建立vlan网关使vlan间通信 1.4 总公司和分公司之间配置静态路由，使得分公司可以访问总公司服务器 1.5．公网路由器模拟电信的城域网，运行OSPF路由协议。 1.6. 使用缺省路由，防止公网的路由条目传递到公司的网关路由器上。 1.7 总公司和分公司的网关配置NAT让内部的PC能够正常上网。 2.设计报告内容及格式要求： 2.1. 网络各节点具体配置步骤及测试结果； 2.2. 调试过程中出现的问题及相应解决办法； 2.3. 总体运行情况与结果分析讨论 2.4.个人对本次课程设计感想体会及建议； 注意：设计报告内容严禁与人雷同。 3. 设计报告格式要求： 课程设计说明书统一书写格式：
一、实训目的和基本要求 在学习了计算机操作系统、计算机网络等相关课程的基础上，开展网络工程技术实训。通过实训，可以让学生了解目前主流网络技术的应用；手动配置网络设备；在进行了该项实训后，可为学生进入社会，从事网络相关工作打好基础。 要求能够针对一个具体的要求，搭建一个网络。明确网络的拓扑结构、设备选型、设备连接、设备配置、IP地址分配、网络安全、网络管理等内容。如果设备条件有限，也可以使用路由器来完成网络的构建。 二、实训步骤 2.1 组建总公司局域网组网 2.1.1 网络拓扑图 摆出小型网络所需要的设备并把说有设备连接起来（相同设备用交叉线，不同设备用直通线，注意路由器和PC机属于同种设备用交叉线），网络拓扑图如图1.1。 图1.1
框架结构公寓楼结构设计 第一章施工方案与技术措施 1.1适用范围 1.1.1建设单位提供的建筑、结构、给排水和电气安装工程的设计施工图纸及概况说明。 1.1.2招标文件、各类招标答疑会议纪要及其他相关资料。 1.1.3国家和上级单位以及公司有关安全生产，文明施工的法规，规定。 1.1.4施工现场的自然条件和具体情况。（水文地质、气象环境、交通运输、供水供电等） 1.1.5本公司依据ISO9001、ISO24001、GB/T:28001建立的质量、安全、环境体系相关文件。 1.1.6现行的国家有关工程建设强制性标准： 1.1.7省、行业规程、规范： 1.1.8质量验收规范、标准： 1.1.9我国现行的其他有关施工验收规范和操作规程。 1.1.10我公司现有的技术、装备以及多年积累的类似建筑工程的施工经验资料。 本工程所设计的施工图及招标文件指定的本次招标范围内的全部工程内容。 1.2工程概况 1.2.1工程名称与现场情况
依据建设单位招标文件要求，本次招标范围为施工图所涉及的建筑、安装工程全部内容。项目占地面积亩，总建筑面积平方米。计划工期为日历天，工程质量经评定达到“一次性验收合格”等级。 1.2.2结构设计 主体工程为框架结构公寓楼，包括厨房、餐厅、卫生间、洗衣房、浴室、医疗室及办公场所，配套建设供排水、供电、绿化、硬化等附属工程。 主体结构：为地上框架、砼强度等级：详见施工图。 1.2.3安装设计 本安装工程由建筑电气、给排水工程等构成。 1.2.4本工程的设计特点与施工难点 （1）本工程位的文明施工、环境保护、现场周边安全以及组织交通运输和材料设备进出场，均要较严格，这将成为本工程的重点管理项目和主要控制内容。 （2）施工中如何最大程度的降低施工噪音，保证施工期间附近单位人员正常工作、生活秩序，以及安全施工是本工程施工管理的重点。 （3）本工程属高层建筑，应特别做好安全防护措施，防止高空坠物伤人。同时应选择适用的模板及脚手架支撑系统以确保框架结构砼的施工质量和施工安全。 （4）本工程部分结构处于雨季施工，如何采取有效措施保证冬雨季施工工作，是本工程施工质量控制点。 （5）工程施工间的相互配合、相互穿插、相互衔接尤为重要，特别是在主体施工期间的预留、预埋工作必须准确到位。
计 算 机 工 程 学 院
课程设计报告
设计名称： 姓 名： 计算机网络课程设计 学 号：
专业班级： 系 （院） ： 设计时间： 设计地点： 计算机工程学院 2013.12.23——2014.1.5 计算机网络技术室
指导教师评语：
成绩：
签名：
年 月 日
计算机网络课程设计报告
第
2
页，共
12
页
1．课程设计目的 计算机网络课程设计是计算机及相关专业的实践环节之一，是学习完《计算机网 络》课程后进行的一次全面的综合练习。其目的在于加深对 OSI 七层模型、TCP/IP 模型的各层功能和设计思想的理解，掌握组建计算机网络的基本技术，特别是网络规 划、路由器的基本配置，提高学生的应用能力和动手实践能力。
2．课程设计任务与要求：
任务： 以淮海工学院本部校园为背景，设计一个校园网方案。淮海工学院的本部分为办公区、教 学区和生活区三部分。现假设：办公区中各楼宇名为：教务处楼，党政办公楼，图书馆，计算机 系大楼、讲堂楼、机械楼、土木楼、海洋学院楼、大学生活动中心楼、教学主楼等，生活区中有 学生公寓区和教师住宅区及各食堂。假设办公区、教学区每个办公室、教室均预留 2 个信息点， 生活区每个房间预留 1 个信息点，全校使用预留的一个 B 类 Internet 地址 172.160.0.0，试根据本 部校园网的应用需求和管理需求、各建筑物的地理分布、确定信息点个数及信息点分布，设计出 本部的校园网方案。方案中应明确学院网管中心的位置，确定拓扑方案，进行 IP 地址规划，完成 设备选型，注明各种设备、设施和软件的生产商、名称、型号、配置与价格，并分别给出其价格 的出处（如网站等） ，基本确定方案的预算。 要求： （1）通过资料查阅和学习，了解园区网络规划、设计的一般方法。 （2）参考和研究一些公司和高校/企业园区网的规划和建设方案，结合《计算机网络》课程中 所学知识，积极完成设计任务。 （3）认真完成需求分析，并根据需求分析完成园区网络的总体方案设计，确定网络逻辑拓扑结 构和所采用的网络技术、主要设备的性能指标，进而完成设备的选型和经费预算。 （4）认真按时完成课程设计报告，课程设计报告内容包括：课程设计目的、设计任务与要求、 设计说明书、设计成果和设计心得五个部分，具体要求见设计报告模板。
3．课程设计说明书

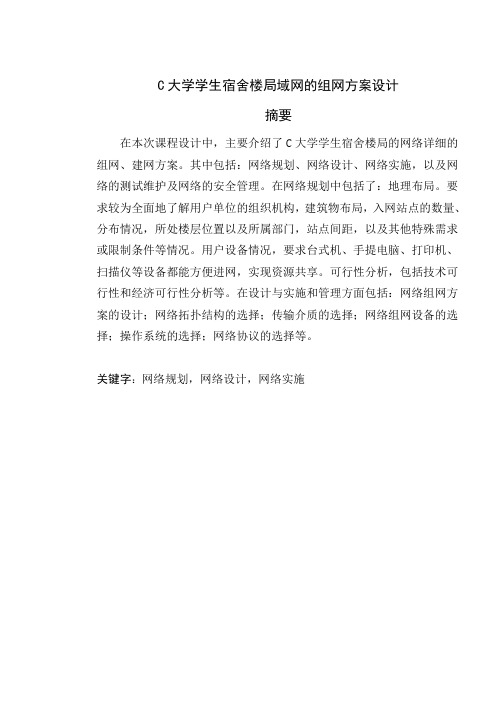

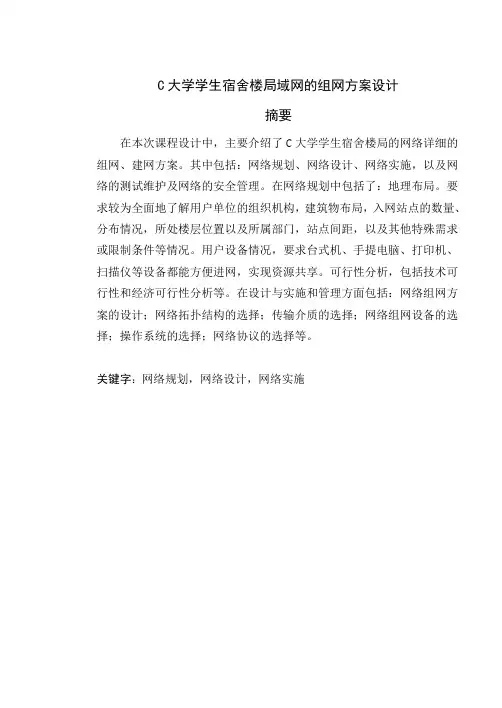

摘要 在本次课程设计中，主要介绍了C大学学生宿舍楼局的网络详细的组网、建网方案。其中包括：网络规划、网络设计、网络实施，以及网络的测试维护及网络的安全管理。在网络规划中包括了：地理布局。要求较为全面地了解用户单位的组织机构，建筑物布局，入网站点的数量、分布情况，所处楼层位置以及所属部门，站点间距，以及其他特殊需求或限制条件等情况。用户设备情况，要求台式机、手提电脑、打印机、扫描仪等设备都能方便进网，实现资源共享。可行性分析，包括技术可行性和经济可行性分析等。在设计与实施和管理方面包括：网络组网方案的设计；网络拓扑结构的选择；传输介质的选择；网络组网设备的选择；操作系统的选择；网络协议的选择等。 关键字：网络规划，网络设计，网络实施
目录 1 绪论 (1) 1.1设计简介 (1) 1.2设计目的 (1) 1.3设计内容 (1) 2需求分析 (3) 2.1需求分析的内容 (3) 2.2拓扑结构需求分析 (4) 2.3数据传输需分析 (4) 2.4性能需求分析 (5) 2.5应用需求分析 (5) 3网络规划 (6) 3.1地理布局 (6) 3.2用户设备情况 (6) 3.2宿舍区的组织机构图 (6) 3.3技术可行性分析 (7) 3.4经济可行性分析 (8) 4 网络设计 (9) 4.1网络组网方案的设计 (9) 4.2网络拓扑结构的选择 (9) 4.3网络传输介质的选择 (10) 4.4网络组网设备的选择 (11) 4.5网络组网方案的设计 (13) 5网络实施 (14)
5.1网络布线 (14) 5.2设备选择 (15) 5.3组网设备的连接方法及安装步骤 (17) 5.4网络软件安装 (19) 5.4网络协议的添加 (21) 6.5子网的划分方法及IP地址的设置 (22) 5.6测试维护 (22) 5.7网络安全管理 (23) 6 成本核算 (25) 总结 (27) 参考文献 (28) 附录 (29)
计算机网络课程设计通过课程设计，使学生在对计算机网络技术与发展整体了解的基础上，掌握网络的主要种类和常用协议的概念及原理，初步掌握以TCP/IP协议族为主的网络协议结构，培养学生在TCP/IP协议和LAN、WAN上的实际工作能力；学会网络构建、网络日常维护以及网络管理的方法，使学生掌握在信息化社会建设过程中所必须具备的计算机网络组网和建设所需的基本知识与操作技能。运用网络工程和软件工程思想，按照需求分析、规划、设计、配置的基本流程，经历一个完整的网络工程过程，培养学生调查研究、查阅技术文献、资料、手册以及编写技术文档的能力，培养学生将理论知识应用于实践的能力。 一、格式要求及须知： （1）使用学院网站的课程设计模版，要求格式美观，字体及编号要求见表1。 表1 字体及编号要求
（2）参考文献：参考课本的参考文献格式（附录C）。但编号换成[1]、[2]……（3）附录：课程设计中的代码或得到的数据包等数据将作为该设计附件或附录，题目需要但没有的相应代码及数据包文件的将记整组不及格，需要重做。 （4）成绩记录：该设计成绩将记录到教务处成绩管理系统中。 （5）打印：经审查（发邮件到指导老师处或当面交流修改）后，方可打印、存档。打印后递送到指导老师的信箱。 （6）如发现两组设计雷同或抄袭互联网，该组重做! 二、任务完成形式： 交付课程设计说明书、设计作品（需要验收）。 设计作品指的是完整的源程序代码（对于第二类题目为仿真文件）。 课程设计说明书（纸质+电子版），内容包括：设计任务、需求分析、总体设计、详细设计（相应地给出关键的代码）、设计总结（评价/遇到的问题/体会/建议等）、使用说明等。 设计工作计划与进度安排： 根据所选题目，合理安排进度计划，总体上需要40个小时。以下仅供参考： 1. 原理知识 4小时 2. 程序设计技术 4小时 3. 开发环境与程序调试环境 4小时 4. 总体设计、关键环节的详细设计 8小时
xx科技学院教师公寓1#公寓楼结构设计 第一章绪论 1.1设计目的与意义 毕业设计是大学本科教育培养目标实现的重要阶段，是毕业前的综合学习阶段,是深化、拓宽、综合教和学的重要过程,是对大学期间所学专业知识的全面总结。 本次设计选取的是黄河科技学院教师公寓1#公寓楼设计，结构形式是现浇混凝土多层框架结构，希望通过这次设计首先能巩固我在大学里学习的主干课程：《理论力学》、《材料力学》、《结构力学》、《土力学与基础工程》、《混凝土设计原理》、《房屋建筑学》、《建筑CAD》等结构设计的相关内容，并可以将在大学四年里学到的知识联系起来，做到理论联系实际，初步掌握建筑设计的基本程序和方法通过毕业设计应全面掌握建筑设计的基本原理，结构选型、平面布置、结构布置等一些基本理论都要熟悉，以便于以后应用，同时绘制建筑的总平面图、底层及标准层平面图、剖面图、楼梯详图、及结构的基础平面图、基础详图、结构平面图、框架配筋详图等，还有结构计算书，从而全面掌握建筑设计中办公楼设计的基本原理、功能组合，完成一栋建筑的综合设计。在毕业设计前期，我温习了《结构力学》、《钢筋混凝土设计》等书籍，并借阅了《混凝土规范》、《荷载规范》等规范。在毕设中期，我们通过所学的基本理论、专业知识和基本技能进行建筑、结构设计。在毕设后期，主要进行设计手稿的电脑输入，并得到老师的审批和指正，使我圆满的完成了任务，锻炼解决建筑设计、结构设计和施工实际问题的技能，为我今后进入社会工作打下良好的基础。在此表示衷心的感谢。毕业设计的三个月里，在指导老师的帮助下，经过资料查阅、设计计算、论文撰写以及外文的翻译，加深了对新规范、规程、手册等相关内容的理解。巩固了专业知识、提高了综合分析、解决问题的能力。在进行内力组合的计算时，进一步了解了Excel。在绘图时熟练掌握了Auto CAD、天正等绘图软件，以上所有这些从不同方面达到了毕业设计的目的与要求。 框架结构设计的计算工作量很大，在计算过程中以手算为主，辅以一些计算软件的校正。由于自己水平有限，难免有不妥和疏忽之处，敬请各位老师批评指正。
计算机网络课程设计报告 姓名：李逍逍 班级：08计11 学号：08261012
一．课程设计的题目、目的及要求 (2) 二．课程设计的内容（分析和设计） (3) 三．绘制拓扑结构图 (3) 四．详细设计步骤 (5) 五．路由器或交换机配置的代码 (6) 六．显示最终的结果 (8) 七．课程设计总结 (9)
一．课程设计的题目、目的及要求 课程设计题目：组建小区局域网 课程设计目的： 更深了解路由器，交换机，PC机之间的配置与应用，熟练掌握一些简单的的网络应用和连接，熟练掌握路由器和交换机的基本配置；掌握DHCP、ACL、VLAN、和NET协议和相应的技术；提高对实际网络问题的分析和解决能力。该设计需要划分为四个子网层面的小区性的网络通讯。采用软件cisco，可以更好的实现各种不同网络设备互相配合与联系，以达到最佳的局域网通讯效果。 课程设计要求： 要求能根据实际问题绘制拓扑结构图，拓扑结构图可以是树形、星形、网状形、环状形及混合形结构的之一，清晰的描述接口，进行路由器或交换机的代码配置实现，并且每个方案的需有以下几部分的内容： 1、需求特点描述； 2、设计原则； 3、解决方案设计，其中必须包含： （1）设备选型； （2）综合布线设计； （3）拓扑图； （4）IP地址规划； （5）子网划分； （6）路由协议的选择； （7）路由器配置。 组建小区局域网的总体要求： 运用自己对局域网组网技术的理解，设计小区组网方案，使得一个具有200个住户节点的智能化小区能够进行网络通讯，且将整个小区可划分为四个区域：1．网络中心区：以物业管理中心及监控中心为主的核心交换设备和服务器群；2．远程网络接入区：包括外部网络接入口的路由器设备和网络安全设备；3．园区网络区：包括从网络中心到社区服务设施的骨干交换设备； 4．家庭网络区：包括从网络中心到楼宇中的骨干交换设备，并为各住户单元提供网络接入端口，是整个小区网络系统的最基本单元。
校园学生公寓网络组建设计方案计算机网络基础课程设计 题目 学院： 班级：学号： 姓名： 指导教师： 成绩：二〇一一年八月 目录 一. 前言 (1) 二. 课题确定 (1) 1. 灵感的曙光——概述与课题选择 (1) 三. 需求分析 (1) 3.1 需求分析 (1) 3.1.1组建网络所需 (1) 3.1.2所需设备清单 (2) 3.2、实现功能 . (3) 四. 网络设计原则 (3) 五. 网络解决方案 (4) 5.1校园学生公寓情况分析 . (4) 5.2综合布线系统初步规划 . (5) 5.2.1网络规划的总体拓扑图 (5) 5.2.2各栋楼内各楼层拓扑结构 (5) 5.3 IP地址分配与子网划分方案 . (7)
六. 组网方案的评价 (8) 七. 结论 (9) 八. 参考文献 (10) 一. 前言 计算机网络是指通过传输媒体连接的多部计算机组成的系统，使登录其上的所有用户 能够共享软硬件资源。未来的网络技术将向着使用简单、高速快捷、多网合一、安全保密 方向发展。校园在经历一系列改革后，为了进一步提升自身实力，很多高校都开始改建自 己的校园，大量新教学楼拔地而起，在新建设的建筑大楼中一般都布有网络线，这给校园 组网带来一定的方便。 二. 课题确定 1. 灵感的曙光——概述与课题选择 随着现代科技的发展，电脑也成了我们学生学习的必备工具。全国高校学生电脑的普 及率的速度已经不是我们能想象的了。楼栋管理员的管理其实已经可以实现办公的自动化、信息化，而不像传统的用粉笔写通知、发公告等都得在小黑板上以及每个月都要亲自走到 每个学生的宿舍核对学生信息。 如今的发达、技术的更新使得建立校园学生公寓网络，已不再是空中楼阁了，因为随 着网络的逐步普及和网络产品价格不断的下调，校园网络的建设，特别是学生公寓网络建 设是学校向信息化发展的必然选择。把网络技术同楼层管理、楼栋管理、等紧密地联系在 了一起，充分利用互联网不受时空限制的信息平台，从而可以建立最直接、丰富、快捷的 商务沟通平台和管理平台。 所以本次课程设计课题确定为高校学生公寓信息化管理——组建学生公寓网络。 三. 需求分析 3.1 需求分析 3.1.1组建网络所需 1、核心交换设备具有强大的处理能力和良好的安全性、可靠性、可扩展性; 支持各 种成熟技术，未来能平滑升级到万兆。 2、交换机STAR —S3550—48上做认证计费。交换机STAR —S3550—48上做认证计 费支持标准Radius 认证计费，可连接多种接入设备。一方面要求设备支持802.1x 认证 方式; 另一方面又要求系统支持基于时长、流量以及包月的计费模式，从而为网络管理提 供完善、灵活、可定制的计费策略; 同时还需要保证30，000个以上用
第一次在线作业 单选题 (共20道题) 收起 1.（ 2.5分）大型系统集成项目的复杂性体现在技术、成员、环境、（）四个方面。 ? ? ? ? 我的答案：D 此题得分：2.5分 2.（2.5分）在数据通信网络设计中，ITU-T系列标准更接近于OSI/RM模型（）的定义。 ? ? ? ? 我的答案：D 此题得分：2.5分 3.（2.5分）网络系统集成的工作在于解决不同系统之间的信号交换和（）问题。 ? ? ?
? 我的答案：A 此题得分：2.5分 4.（2.5分）以太网交换机的每一个端口相当于一个（）。 ? ? ? ? 我的答案：D 此题得分：2.5分 5.（2.5分）计算机网络是计算机技术和（）技术相结合的产物。 ? ? ? ? 我的答案：A 此题得分：2.5分 6.（2.5分）城域网往往由多个园区网以及（）、传输网等组成。 ? ? ? ? 我的答案：D 此题得分：2.5分 7.（2.5分）TCP/UDP端口号提供的附加信息可以为交换机所利用，这是第（）层交换的基础。 ?
? ? ? 我的答案：C 此题得分：2.5分 8.（2.5分）电信网络流量很大，对网络设备要求有较高的（）和可靠性。 ? ? ? ? 我的答案：D 此题得分：2.5分 9.（2.5分）需求管理包括需求跟踪、（）、需求评估等工作。 ? ? ? ? 我的答案：A 此题得分：2.5分 10.（2.5分）网络工程师在大部分情况下可以通过（）来获取用户需求。 ? ? ? ? 我的答案：C 此题得分：2.5分 11.（2.5分）电信网的主干链路，一般采用（）和DWDM技术。 ?
? ? ? 我的答案：D 此题得分：2.5分 12.（2.5分）（）文档定义了网络工程项目的需求基线。 ? ? ? ? 我的答案：A 此题得分：2.5分 13.（2.5分）支持广播网络的拓扑结构有总线型、星型、（）。 ? ? ? ? 我的答案：D 此题得分：2.5分 14.（2.5分）对于用户比较集中的环境，由于接入用户较多，因此交换机应当提供( )功能。 ? ? ? ? 我的答案：A 此题得分：2.5分
实用文档 某公寓楼中央空调设计 方 案 书 东莞市东信空调净化工程有限公司
目录 一、公司简介 (3) 二、工程概况 (4) 三、系统原理 (4) 四、综合应用优势 (5) 五、系统设计 (6) 1.冷源主机的选择 (6) 2. 热源主机的选择 (8) 3.末端的选择 (9) 4.其他 (9) 六、系统原理图 (10) 七、总结 (10)
一、公司简介 东莞市东信空调净化工程有限公司是一家集销售、设计、安装、维修、保养于一体的大中型商用空调专业工程公司。成立于2005年，注册资金500万元，具备国家机电安装三级资质。业务范围包括：大中型商用地中央空调、水源地源空调、恒温恒湿空调、净化工艺性空调、通风除尘工程、空压机热回收热水节能工程。并提供相应的组合风柜、风机盘管、冷却塔、水泵、空气净化、工业冷却等设备，主要经销东元、日立、特灵、美的、麦克维尔、爱高等品牌牌商用中空调系列。 公司本着“质量第一、真诚服务”为指导，用科学的管理方法，以优质的工程质量，优质的服务回报于社会。 公司在销售上应用一批专业的销售工程师，为客户提供最适合的工程方案，最大程度让客户得到一个科学合理、高性价比的空调工程，随时向用户提供及时快捷的技术咨询服务。 公司设立了由专业人员组成的设计部门，其专业的知识结合公司丰富的经验提供科学、合理的空调系统设计，努力提高系统的价格、性能、以降低工程和系统运行成本。 为了提高工程质量，公司加强工程队伍的规范化和工程施工的标准化的管理。施工均按国家暖通（GBJ304-97）和用电标准进行，每项工程都精心的组织，精益求精，切实保证工程质量和工期，杜绝材料的假冒品和残次品。 公司始终认为售后服务工作是体现设备和工程价值不可分割的部分。该部门在公司领导的直接带领下制订了详尽、严格的服务守则和程序。经历无数个风风
题目：学校对学生公寓的网络设计 3000个信息点（网口）， 1.接入方式选择 以太网、ADSL、PON 3种？ 2.IP地址规划 3.建设成本预估（仅限设备） 4、网络安全防护 1.接入方式选择 选择以太网。 ADSL是用电话线接入，使用ADSL技术将数据信号和语音信号加载在电话线上，对线缆的长度和性能要求较高，并且相对另外两种接入方式速率较慢； 而在学校的环境下，现在的学生公寓普遍都不再使用电话，因此可以首先排除ADSL接入。 PON（无源光纤网络）是光纤接入，使用PON技术实现光纤到户，能极大地提高速率，单体投资不高，适合居家用户，但是总体投资巨大，在学校的环境下，学校资金主要投入于科研教育事业，网络建设方面的资金比重相对较低； 并且学生公寓网络需要学校进行一定程度的管理，光纤到户的模式不方便学校管理；因此不选择PON接入。 以太网是网线接入，可与光纤结合综合覆盖，速率尚可，是当前应用最普遍的局域网技术，以太网技术（星型）采用专用的网络设备（如集线器或交换机）作为核心节点，通过双绞线将局域网中的各台主机连接到核心节点上，成本低，速率可靠性高，方便管理，通过级联的方式可以扩展规模，适用于拥有大量信息点（网口）的学生公寓。 综上所述，使用以太网接入成本低、速率能满足大部分学生需求、管理方便，所以选择以太网接入。 2. 理想化模拟：假设每间宿舍6人6台电脑，每台电脑一个网口视为一个信息点。每层楼20间宿舍，5层楼为1栋，共计5栋楼3000信息点。
学生公寓网络规划总体拓扑图 所有校内用户连接外界Internet都需经过网络管理中心，网络管理中心负责管理路由器和第一级交换机。现有5栋学生公寓，需要5个接入点，所以从网络管理中心到公寓楼就需要至少6个端口的交换机进行连接，考虑到有3000个信息点即最多可能出现有3000学生同时上网的可能，每个学生占用2到4MB带宽，平均每人3M，总共预计至少需要9000MB 带宽才能满足需求，因此这里选用2个8口的万兆自适应交换机作为第一级交换机。剩下的2个接入点留作以后拓展。两个第一级交换机的作用是，一旦其中一个第一级交换机故障无法正常使用，另一个第一级交换机可以确保网络不中断，使网络正常运转，相比只用一台核心交换机更具有可靠性和稳定性。并且减少了核心交换机工作的负担，可以充分利用网络资源。 因每栋楼有5层，每层20间宿舍，每个宿舍6个信息点，共计每栋600信息点，每层需求360MB带宽，每栋楼需求1800MB带宽，每层楼有20间宿舍，需要20个接入点，第三级交换机可用28口交换机，所以每栋楼需要2个千兆交换机作为第二级交换机，一个连接3个第三级28口千兆交换机，另一个连接2个第三级28口千兆交换机。每个宿舍配置一个8口百兆交换机作为第四级交换机。第四级交换机连接PC。 因公寓楼内部构造相同，网络拓扑结构图以一号楼、1栋1层、宿舍1101为例。
