三、给排水系统
（一）、施工程序及管材连接方式

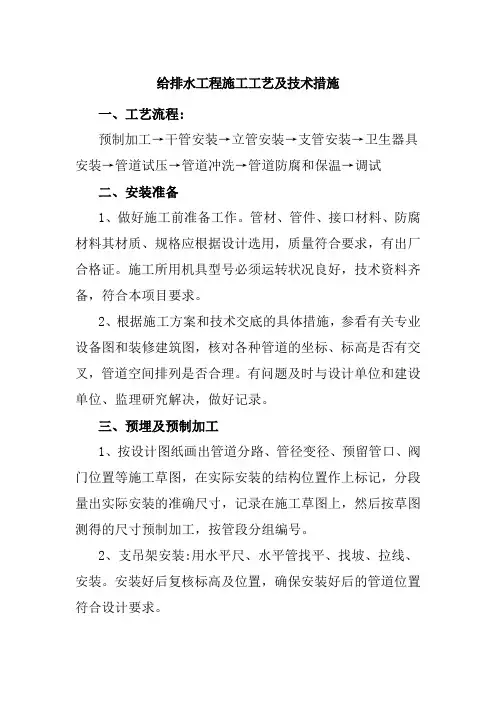

1、施工程序：
2 、管材与连接：
（1）、室内给水管道中水给水管道采用热镀锌钢管，沟槽连接，DN<50时采用丝扣连接；
（2）、排水立管采用双壁UPVC螺旋管，支管采用厚壁UPVC管粘接；
（3）、出户埋地部分采用排水铸铁管，柔性接口；
（4）、UPVC排水立管每层设一伸缩节，横管每2~4m设一伸缩节；
（5）、UPVC排水立管每层设一阻火圈；
（6）、压力排水管均采用热镀锌钢管，焊接接口，需拆卸处采用法兰连接；
（7）、中水给水管不得安装水龙头及可接外水的阀门；
（8）、公共卫生间蹲便器采用脚踏阀，小便器及洗手盆采用红外感应冲水器；
（二）、施工方法及工艺
1 、孔洞预留
1）、操作程序
（2）、在管道安装工作开始前，熟悉设计图纸，根据图纸绘制管道留洞图，并同其它专业共同复核留洞图的正确性，如发现有专业交叉，管道“打架”现象发生，应及早做设计变更，以保证管道预埋工作准确、连续的实施。
（3）、根据施工图中给定的穿管坐标和标高在模板上作好标记，将事先准备好的模具，用钉子钉在模板上或用铁丝绑扎在周围的钢筋上，固定牢固。
（4）、在土建施工过程中，安排管道预埋人员值班，随时检查模具是否有跑位、损坏和漏留情况的发生。
2、套管预埋：
（1）、室内立管的给排水管在穿过楼板时应配合土建施工预留孔洞，管道穿过墙壁时应加套管，套管内径比管道外径大2 号，在套管两端和中间空隙处填以不燃性纤维隔绝材料。套管高出楼面20mm，卫生间套管高出地面50mm穿, 墙套管则两端与墙的最终完成面平齐。
（2）、穿越人防防护结构的管道均预埋刚性防水套管，密闭套管管径应大于等于水管直径40-60mm，套管与管子之间的间隙用防水油膏封闭。
（3）、穿墙套管在土建砌筑时及时套入，位置准确。过混凝土现浇板的管道，在混凝土浇筑前安置好套管且用铁丝将套管与钢筋固定牢，在套管内放入松散材料，防止混凝土进入套管内。
（4）、套管或木盒子预留好后，在土建浇注楼板时派专人看护，以防止木盒、套管移位或堵塞。
（5）、套管两端平齐，毛刺清理干净，内外均做防腐。
（6）、保温管道在穿墙时所埋设的套管应考虑管道的保温层厚度，同时管
道与套管的接缝处应用防火材料填充，以免火灾发生时火苗通过套管来扩散。
3 、管道预制
（1）、管道定位放线根据施工图及预留预埋的结果，进行现场管道的放线，并绘制单线图。放线前，和其他专业人员一道共同核查设计图纸的合理性，是否有位置重叠情况、空间打架现象等，如发现问题请业主或设计院及时予以解决。对吊顶下的喷头要与灯具、风口、探头等统筹考虑，合理布局，且得到业主和设计单位的认可。放线时，对支吊架的设置位置也要认真考虑。
（2）、管道切割
a、管道切割采用砂轮切割机、管道割刀及管道截断器，切割时，切割机后面设一防护罩，以防切割时产生的火花、飞溅物污染周围环境或引起火灾。
b、所有管道的切割口面做到与管子中心线垂直，以保证管子的同心度。切割后清除管口毛刺、铁屑。避免由于毛刺的原因，造成长时间运行后管道堵塞。
4 、管道连接工艺
（1）、丝扣连接：管道螺纹连接采用电动套丝机进行加工，加工次数为1-3次不等，螺纹的加工做到端正、清晰、完整光滑，不得有毛刺、断丝，缺丝总长度不得超过螺纹长度的10%。螺纹连接时，填料采用白厚漆麻丝或生料带、一次拧紧，不得回拧，紧后留有螺纹2-3 圈。管道连接后，把挤到螺纹外面的填料清理干净，填料不得挤入管腔，以免阻塞管路，同时对裸露的螺纹进行防腐处理。管材经检验合格后，然后按照管道的预制加工单线图，进行管道的下料、套丝加工；同时按管道的坐标、标高、走向，进行管道的支（吊）架预制加工、安装；待已加工预制的管道检验合格后，即可投入管道安装。
（2）、沟槽连接：
a、接头安置：用润滑油均匀涂在垫圈边缘及外侧，把垫圈套在管道末端，将管道两端并在一起，滑动垫圈在两管沟槽中心位置，把卡口放在垫圈上并确保卡口边缘在
沟槽内，套上螺栓，均匀拧紧两端螺母，使卡口两端紧密结合在一起。
b、机械三通安装：把机械三通内的垫圈取出，涂上润滑油，再入回卡口正确位置，将卡口下半部转动90 度，把上半部安放在管道内，使之与开孔同一直线，再转动下半部回位，确信定位垫圈在出口开口内，插入螺栓，均匀拧紧螺母，直至上下部分卡口在垫圈覆盖面内表面完全接触。
c、立管安装：立管安装应设承重支架，每层安装固定支架，支架需距地
1.5 - 1.8m ，立管安装可采用倒链吊装或从下向上逐段安装，立管安装应确保垂直度符合要求，其偏差≯２mm/m且≯１０mm。
d、水平干支管安装：干管安装前一般应先按放线安装卡架，大管道可采用倒链吊装，连接后，在适当位置增加固定支架，支管应从干管预留口接出，如采用干管上开孔方式连接，也可先将直段支管吊装好，等具备条件后，再与干管连接。水平管道安装应确保其水平横纵弯曲度符合要求。
（3）、排水铸铁管的安装
连接方法有两种。
a、将橡胶皮套套在管子的一端，套入管口的深度为皮套长度的一半，同时将没套管子的一半反转，将需要连接的另一根管子和已套皮套的管段对接，将橡胶皮套翻回成原状态，包住两管接口，注意两管必须严格对中；在橡胶皮套外用不锈钢夹具将两管接口处包紧，夹具位置要准确，螺栓的收紧度要均衡一致。
b、将橡胶皮套和不锈钢夹具套在管段一端，深度为其一半。在橡胶皮套内侧涂少许润滑剂，不锈钢夹具的螺栓不要收紧。将需连接的另一根管段插入皮套内，两管段要严格对中，保证管段口对接平齐。均衡一致地拧紧夹具螺栓，夹紧管道。
（4）、UPVC管粘接：粘接前应对承接口先插入试验，不得全部插入，一般为承口的3/4 深度。试插合格后，用棉布将承插口需粘接部分的水分、灰尘擦拭干净。如有油污需用丙酮除掉。用毛刷涂抹粘接剂，先涂抹承口，后抹插口，随即用力垂直
插入，插入粘接时将插口稍作转动，以利粘接剂分布均匀。粘接牢固后立即将溢出粘接剂擦拭干净。多口粘接时应注意预留口方向。
（三）、管道安装
1、干管安装按照施工图对敷设的管道坐标、标高及预留管口尺寸进行核实。
2、托、吊管道安装
（1）、安装托、吊干管要先搭设架子，将托架或吊卡按设计坡度栽好，量准吊棍尺寸，将预制好的管道托、吊牢固，并将立管预留口位置及首层卫生洁具的排水预留管口，找室内地平线、坐标位置及轴线找好尺寸，接至规定高度，将预留管口装上临时丝堵。
（2）、托、吊排水干管在吊顶内的，做闭水试验，办理隐检手续。
3、排水立管安装（1）、立管检查口设置按设计要求。如排水支管设在吊顶内，宜在每层立管上装立管检查口，以便作灌水试验。
（2）、将预制好的立管上半部拴牢，上拉下托将立管下部管口与下层管口对齐。
（3）、立管对好口后，把甩口及立管检查口方向找正，上层的人用木楔将管在楼板洞处临时卡牢、吊直、上好卡套。复查立管垂直度，将立管临时固定牢固。
（4）、立管安装完毕后，配合土建用不低于楼板标号的混凝土将洞灌满堵实，并拆除临时支架
4、污水支管安装
（1）、先将托架按坡度栽好，或栽好吊卡量准吊棍尺寸，将预制好的管道托到架子上，再将支管与立管预留口对正，将支管预留口尺寸找准，并固定好支管。
（2）、支管安装完后，可将卫生洁具或设备的预留管安装到位，找准尺寸并配合土建将楼板孔洞堵严，预留管口装上临时丝堵。
5、排水管道坡度
序号管径
坡度
标准坡度最小坡度
1500.0350.025
2750.0250.015
31000.0200.012
41250.0150.010
51500.0100.007
62000.0080.005
6、排水管道的横管与横管、横管与立管的连接，应采用45°三通或45 四通和90°斜三通或90°斜四通。立管与排出管端部的连接，宜采用两个45 弯头或弯曲半径不小于4 倍管径的90°弯头。
7、排水管穿墙、穿基础时应按下图安装，在生活污水管道上，设置的检查口或清扫口应符合下列规定：
（1）、在立管上应每两层设置一个检查口，但在最低层和有卫生器具的最高层必须设置。排水立管检查口距地面或楼板面1.00m,每层装一管卡，安装高度为距地面1.5m。如为两层建筑，可仅在底层设置立管检查口。如有乙字管，则在该层乙字管的上部设置检查口，其高度由地面至检查口中心一般为1m，允许偏差± 20mm，并应高于该层卫生器具上边缘l50mm。检查口的朝向应便于检修。暗装立管，在检查口处应安检修门。
（2）、在连接3个及3个以上卫生器具的污水横管应设置清扫口。当污水管在楼板下悬吊敷设，可将清扫口设在上一层楼地面上。污水管起点的清扫口与管道相垂直的墙面距离，不得小于200mm；若污水管起点设置堵头代替清扫口，与墙面距离不得小于400mm。
（3）、在转角小于135°的污水横管上，应设置检查口或清扫口。
（4）、排水管上的吊钩或卡箍应固定在承重结构上，固定件间距：横管不得大于2m，立管不得大于3m，层高小于或等于4m，立管中部可安一个固定件。
（5）、通向室外的排水管，穿过墙壁或基础必须下返时，应用45°三通
和45°弯头连接，并应在垂直管段顶部设清扫口。
8、管道支架
（1）、管道支架设置原则：
a、管道不允许有因介质通过发生作用而产生位移的部位，应设置固定支架，固定支架要牢固地固定在可靠的结构上。
b、在管道无垂直位移或垂直位移很小的地方，可装设活动支架或刚性支架。
c、按规范要求设置补偿器的滑动支架、固定支架。
（2）、管道支架形式及材料明细表
