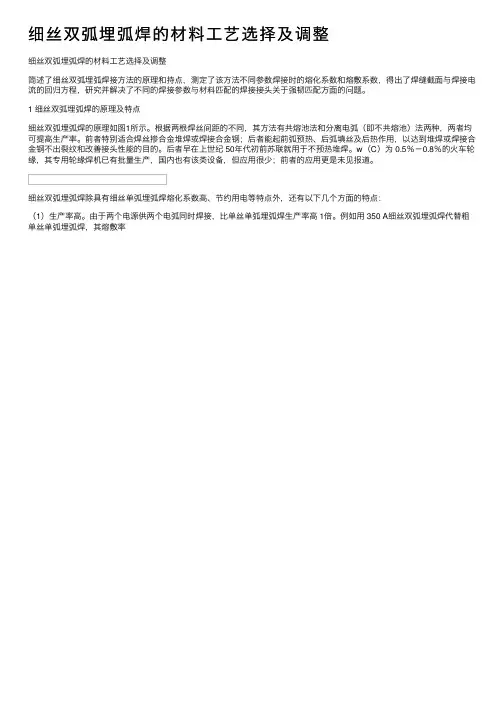

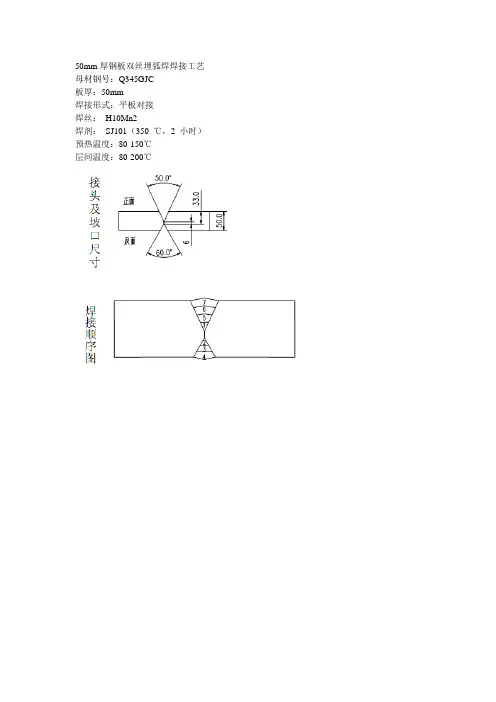

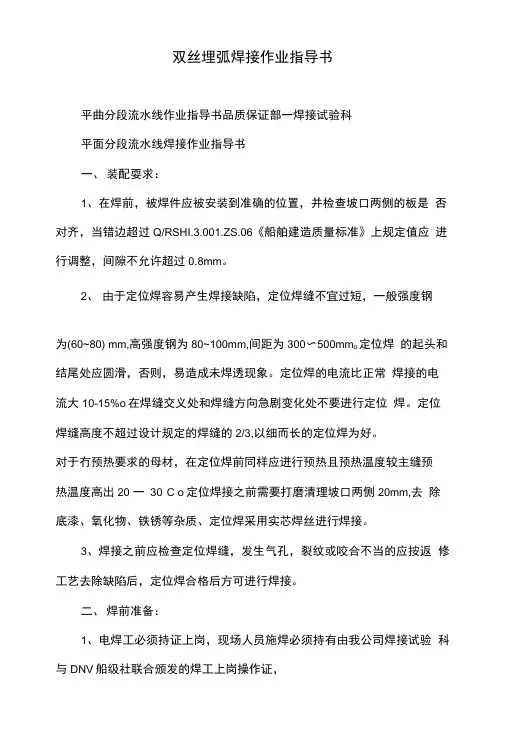

细丝双弧埋弧焊的材料工艺选择及调整
简述了细丝双弧埋弧焊接方法的原理和持点，测定了该方法不同参数焊接时的熔化系数和熔敷系数，得出了焊缝截面与焊接电流的回归方程，研究并解决了不同的焊接参数与材料匹配的焊接接头关于强韧匹配方面的问题。
1 细丝双弧埋弧焊的原理及特点
细丝双弧埋弧焊的原理如图1所示。根据两根焊丝间距的不同，其方法有共熔池法和分离电弧（即不共熔池）法两种，两者均可提高生产率。前者特别适合焊丝掺合金堆焊或焊接合金钢；后者能起前弧预热、后弧填丝及后热作用，以达到堆焊或焊接合金钢不出裂纹和改善接头性能的目的。后者早在上世纪 50年代初前苏联就用于不预热堆焊。w（C）为 0.5％－0.8％的火车轮缘，其专用轮缘焊机已有批量生产，国内也有该类设备，但应用很少；前者的应用更是未见报道。
细丝双弧埋弧焊除具有细丝单弧埋弧焊熔化系数高、节约用电等特点外，还有以下几个方面的特点：
（1）生产率高。由于两个电源供两个电弧同时焊接，比单丝单弧埋弧焊生产率高 1倍。例如用 350 A细丝双弧埋弧焊代替粗单丝单弧埋弧焊，其熔敷率
