JBL講不完
譚錦韶
寄自廣東江門投稿14
你沒見過、沒聽過的非常靚聲JBL全頻喇叭8130
圖1 JBL8130全頻喇叭。
圖2 JBL8130喇叭正面和底面。
圖3 8130喇叭是JBL8000系列裏唯一雙紙盆設計。
圖4 喇叭底面的紅色標簽。
圖5 有螺絲的位置是用作裝變壓器。
粗壯一倍有多。
圖7 採用兩塊厚度一致的導磁鐵板。
圖8 出廠時在喇叭邊緣已塗上大約1厘寬度的白色膠水。
圖9 喇叭鑄鐵盆架均勻地開著6個氣孔。
圖10 喇叭的正負極以及使用的多股鍍銀連接線。
圖11 根據JBL公司文獻資料8130喇叭的原始用途。
圖12 8130全頻喇叭在JBL公司文獻資料中的詳細參數資料。
圖13 ALTEC755C喇叭配上原裝音箱二手一對售價達9000元人民幣。
圖14 ALTEC755C喇叭獲得原廠給予養尊處優，配有變壓器和30米屏蔽鍍銀喇叭線。
圖15 ALTEC755C使用的音箱是根據《西電》的要求製作，因此每一隻音箱外都釘有鋁制的銘牌。
圖16 80年代的美國AR電影院專用的音箱你見過未？把JBL8130安裝在同屬8寸中低音喇叭的位置，聲音之開揚、音效之隹大勝ALTEC755C！
輕鬆自如。
置。
前言
古來聖賢皆寂寞，美國JBL公司在上個世紀80年代把名不見經傳的8130全頻喇叭遠赴異國他鄉服務於民眾，誰又會料到此型號的喇叭用作播放音樂時好聽到可以讓閣下在世間感激上帝的“主恩與共”。
揭開JBL8130喇叭的身世之謎
說8130這款全頻喇叭是冷門而名不見經傳並非是空穴來風之言，日本的音響發燒友不但攬著《西電》的喇叭過日子，對JBL的喇叭亦鍾愛有加。Stereo Sound 雜誌社順應時勢在幾年前出版了一本特刊《JBL的世界》論述JBL在1993年以前的揚聲器產品（當然包括JBL的音箱），此書後經澳門一位從事報社工作的音響發燒友（此君對JBL與ALTEC的音響器材研究有很多心得）花了三個多月工余時間重新譯成中文採用加厚銅版紙印刷發行大約1000本。在下與他經常有交流玩音響的樂趣，得知小弟我也是愛書之人，正所謂良將知良材，因此他送了一本給我作參考之用。當我將此中文版《JBL的世界》由頭看到尾居然找不到8130的任何相關資料。
於是，我立即去信給這位學識淵博的資深發燒友，他回復如下：8130我記得以前好像安裝過，是雙cone（紙盤）的天花喇叭，沒有箱只有一片有孔面板，喇叭單元後有隻定壓傳輸變壓器，傳輸變壓器是100v及70.7v可選擇輸入，這種喇叭以前在中國大陸改革開放時很多安裝在國內的高級酒店內做公共廣播，現在近三十年後很多都被拆下當廢鐵出售。
JBL8130全頻喇叭部分資料
8000 SERIES AND INDUSTRIAL SERIES LOUDSPEAKERS
8110H 4〞ceiling loudspeaker (OBS)
8120H 8〞ceiling loudspeaker (OBS)
8130H 8〞coaxial ceiling loudspeaker with whizzer cone (OBS)
8140H 8〞Co-Motional ceiling loudspeaker with piezo tweeter (OBS) INDUSTRIAL SERIES LOUDSPEAKER OPTION SUFFIXES:
H loudspeaker only
HT loudspeaker with 70/25-volt transformer attached
HTWB loudspeaker assembled with transformer and round white grille 從這段資料中可以看到：JBL8000系列中8130是全頻喇叭並且是唯一一個雙紙盆設計的型號（圖3），JBL8000系列還有4寸的8110以及有8寸單紙盆的8120和8140。
找尋原廠文獻資料
可惜在下購入的這對8130並沒有輸入變壓器（從喇叭的盆架設計可知出廠時應該有變壓器，被上一手用戶拆賣了）（圖5），加上澳門那位音響發燒友沒有提供更進一步的詳盡資料。
為了得到8130全頻喇叭的詳細參數資料，筆者可不是像日本的出版社那樣知難行易，在EBAY上聯繫到美國的一位音響發燒友，在下最終以100美元將他老兄手上1937年至2001年JBL公司所有喇叭的參數資料買下。8130喇叭資
料原來是在1984年的JBL PROFESSIONAL SERIES文獻內（圖11、12、18），其中第28、29頁就有齊8130喇叭的詳盡參數資料了。從使用手冊中可以看到8130喇叭是隸屬8000系列的雙紙盤8寸全頻喇叭而且是loudspeaker only（即僅只是喇叭，並沒有在出廠時配套音箱）。JBL8130的頻寬是30Hz至20KHz(低頻在100HZ時就開始衰減)。標稱阻抗是8歐姆，實測直流電阻分別是7.2歐姆和7.4歐姆，每只喇叭淨重達1.8斤（原廠標稱1KG是連變壓器）。
JBL8130喇叭的容顏
超過了四分之一個世紀的歲月，8130全頻喇叭不但顯見鏽跡斑斑，而且在鑄鐵盆架有部分位置嚴重掉漆了。可喜是這些因素只是影響喇叭的外觀，對聲音毫無不良的影響。從喇叭的紙盤正面很容易看到是雙紙盤設計，大小兩隻紙盆所用的材料是一樣，顏色也是一樣的。但是兩隻紙盤的厚度卻是不一樣，大紙盆較薄，小紙盆較厚。負責中低音的大紙盆是設計成一紙到邊，在紙盆的邊緣塗有大約1釐米寬度的白色膠水（圖8）。
在喇叭的背面磁鐵頂部有一紅底白字圓形標簽，能夠清晰看到型號、阻抗等資料。喇叭的鑄鐵盆架是均勻地開了6個圓形的氣孔（圖9），我個人認為比ALTEC盆架的長方形氣孔更好看。細看磁石的上下兩塊導磁鐵板，厚度上是完主、全相同，最上面粘有標簽那塊是圓形，磁石下面那塊導磁板是長方形。喇叭所選用的磁材磁力強勁，（跟ALTEC755C一樣當然是粉磁的）。將鐵棒放置在磁石的導磁鐵板上要用較大力才可以拿開鐵棒，整只喇叭的設計厚度跟ALTEC一樣扁平。喇叭的正負極並不是直接標記的，出廠時負極用鍍銀灰色線早已焊接好，正極則是綠色鍍銀連接有一隻線插頭套上紅色膠套（圖10）。從紙盆連接到音圈再到正負極俗稱是“豬尾”的那兩條正負極引線跟JBL一些15寸喇叭的引線一樣粗壯（圖6），而且狀態如新，沒有讓人看到氧化的跡象，可見JBL公司在當年製作這款喇叭時是絕沒有偷工減料的嫌疑。
想贏“別人”先要贏“自己”
數十年以來，JBL公司不愧是喇叭大廠，產制過不同用途、不同價錢、不同檔次的高中低檔喇叭單元或音箱供用戶選用。論聲音的出色表現，8130在沒裝箱直接播放音樂時，系出同門的兩單元書架箱4206A、4208A完全敗下陣來，4208A的中音清淡、低音稀薄素來難登大雅之堂，4206A在4208A型號之下更不用說了，話雖如此，4208A的名氣卻大過JBL8130很多倍，如果一對沒有換過泡沫邊是原裝的二手4208A音箱售價在2000元（人民幣）左右的。即使是二手售價3000元人民幣的4408A二單元書架箱僅是低頻份量多於8130，但是中頻的潤澤感跟8130作比較就相差甚遠了，當閣下將8130裝在4408A音箱的低音喇叭位置，8130的聲音實在是能夠扭轉乾坤，4408A音箱的聲音在8130面前從此再也沒有勝訴的機會了。以筆者所聽過的JBL音箱還有4301B、L65，產於1980年的4301B也是2單元書架箱，8寸低音和1.4寸紙盆高音，4301B的頻響卻是只有45HZ至15KHZ，從JBL的文獻資料中可看到4301B各方面的參數都比不上8130全頻喇叭，實際在播放音樂時也是如此，人聲與樂器的聲音像真度、各段聲音的頻率連接的平衡感都輸給8130。產於1975年配備有077水晶高音頭和LE5中音（5寸）以及12寸低音組成三單元的書架箱L65，在此毫不客氣地說，
播放同樣的音樂時L65的聲音絕不會好過鈷磁版本4311B音箱，JBL的L65，小弟我的評價認為算是JBL一隻失敗的箱子，失敗在於單元的配置，高音強低音細，高音又響又刺，低音又慢又細，所以L65在1975年開始出售後不到1978年就停產了。至於二手售價在7500元左右的4311B音箱聲音是如何？在膽機搭配下相當出色，表現出4311獨特的味道，JBL-4311B是錄音室監聽音箱，JBL4311因為各單元採用(大鋼磁頭)喇叭,有許多發燒友很喜歡聽JBL4311的人聲。的確，一對JBL4311B狀態良好正常的話，聲音厚實寬鬆自然、順滑流暢、樂感強烈，音色通透細膩，聲音的密度質感奇高。高音顆粒感強，低頻彈跳力好，瞬變速度快且層次分明、定位準確。動態大並且較為全面,聲音開揚大氣、聽感輕鬆舒服，全頻音域延伸寬廣。人聲厚實柔和有磁性，細節線條感很好,也有JBL獨有的霸氣,低頻下潛較深，聲底背景乾淨清晰。總的感覺是聲音厚實柔和兼有磁性,細節方面、能量感都屬於優秀級別。因為受喇叭的物理面積所限，8130的聲音在低頻表現當然是輸給它的師兄4311B。然而，中頻的潤澤感4311B就一定輸給8130了，另外，在搭配功放這方面4311B更加沒可能像8130那樣萬能百搭。8130全頻喇叭閣下就算隨便找台70年代的晶體管功放都可以把8130的聲音發揮出來。我試音時找來一臺上個世紀70年代美國產的FISHER（飛燕）型號是125的晶體管收擴機（圖17），輸出大約是65瓦，音量電位器開在10點鐘的位置播放音樂時聲音好到不得了，低頻的控制力也足夠，基本上鈷磁版4311B音箱應有的聲音優點在8130全頻喇叭裏也有著十分相似的表現。
JBL8130 VS ALTEC 755C
ALTEC755C 8寸全頻喇叭的原始用途是作監聽、廣播、會議、天花喇叭之用。由於與《西電》關係密切，許多製造喇叭的工藝和技術也能在ALTEC755C 上得到體現，比如外觀、顏色、紙盆等跟WE755C大致相同（WE755C是鈷磁聲音當然是更優異）。拿JBL8130跟ALTEC755C打擂臺可謂是越級打擂臺了，有此說法原因有三：一是ALTEC755C除了那些庫存的新貨，一般都是在70年代以前生產的；二是一對二手有齊《西電》KS音箱並且有30米原裝喇叭線的ALTEC755C售價達9000元人民幣（圖13、14、15）；三是一對什麼也沒有配置的二手ALTEC755C喇叭售價都在6000元人民幣以上。再回顧JBL8130的情況是1984年誕生，一對二手新淨並且聲音正常的話僅售1500元人民幣左右。在還沒討論JBL8130和ALTEC755C的聲音之前，兩者的身份和身價作比較的話實在是有些像“阿爺與阿孫”的。
不管在歷史上ALTEC與JBL的千絲萬縷關係是怎樣，更不必理會ALTEC 跟JBL究竟是仇敵還是朋友？音響發燒友最關心是ALTEC755C PK JBL8130時兩者的聲音誰負誰勝出是否有定數的！講參數ALTEC755C當然不是JBL8130的對手啦，對於全頻喇叭而言，頻響參數只是其中一項參考資料，在資深發燒友心目中最重要還是全頻喇叭的聲音素質是否值得購買。例如全頻喇叭的高頻不夠，可以加高音補償，是很容易處理的事情，但是如果全頻喇叭天生就衰聲，無論閣下加什麼高音都不可能起死為生。以筆者聽過售價達9000元人民幣裝在原裝西電KS-19134 L3音箱內ALTEC755C播放音樂時的聲音是很迷人，音色甜美，特別是人聲和小提琴的表現極出色，音場巨大；應付交響樂的大動態時才有困難。
感覺ALTEC755C的問題主要在於低頻既要兼顧速度又要兼顧量感和下潛，確實忠孝難兩全的。原廠箱體雖然是那麼單薄，箱聲居然不算大。JBL8130裝在AR 兩單元影院音箱（圖16）的低音位置播放音樂的聲音是中頻很真又極具感性，高頻比ALTEC更高去得更盡，除非閣下是喜歡在雞蛋裏找骨頭，否則聆聽大部分流行音樂的高頻足夠了，原廠標稱是20KHZ，實際聽感作準都能夠達到18KHZ，因此是無需另外加一對高音喇叭。JBL8130開聲就是寬鬆、自然親切、開揚、大氣，聲音乾淨利落沒有一點壓迫感，令人非常容易陶醉。重播大型交響樂會比ALTEC755C略勝一籌。播放中樂的時候讓人最難忘是古箏、二胡的聲音，全頻喇叭8130將古箏超低音那根弦的泛音表達得淋漓盡致以及將二胡的上滑音與下滑音連接得天衣無縫。如果不是把收藏價值計算在內，僅以聲價比論英雄，JBL8130是能夠將ALTEC755C斬于馬下的。
如何選擇音箱安裝
全頻8寸喇叭JBL8130不但對功放沒有什麼要求（膽機或石機皆宜），而且對箱體更加沒有什麼要求，絕對不會像ALTEC75C喇叭那樣對箱體揀飲擇食，基本上無論閣下是用八寸喇叭的書架箱或八寸喇叭落地箱都可以讓8130喇叭任勞任怨的，皆因JBL8130的原始用途或者說原始工作環境就較為惡劣，幾乎沒有可能像ALTEC755C獲得廠方厚待而養尊處優的。有條件的話選擇落地箱低音量感就會更好，如果手上有閒置的空音箱又是八寸的也可利用。毫無疑問，JBL8130是在下玩過最容易卻無需用任何音響理論就能玩得靚聲的八寸全頻喇叭了。
總結
縱觀JBL公司創始發展至今，每一時期都有名作輩出，8130全頻喇叭並沒有跟同門師兄弟爭功名富貴。相反卻是以優秀的聲音表現足以感動閣下，歷經幾番古都新市而時過境遷唯有用者願將其留名，有緣得者應珍之重之也！金（朝）代的元好問正是有一首詞能夠有助於讀者加深瞭解JBL8130的始終意義，閣下焉有不拜讀為快：問世間情為何物？直教生死相許。/天南地北雙飛客，老翅幾回寒暑。/歡樂趣、離別苦，就中更有癡兒女，君應有語。/渺萬里塵雲、千山暮雪，只影向誰去？！□
Technical Manual JBL NORTHRIDGE E80 Acoustic & Electrical specification: ?Nominal Impedance: 8 ohm ?Recommended amp power max: 200W ?Frequency response: 38Hz -20KHz - 3dB ?Sensitivity 91 dB at 2.8volt,1 metre ? Crossover frequency 300Hz,4000Hz Physical Specifications: ?Enclosure Dimension: H927mm, W: 213mm, D:349mm ?Speaker Weight 19.1Kg each ? Woofer: Dual 6” 170mm PolyPlas Shielded ?Midrange: 4” 100mm PolyPlas shielded ?Tweeter: ?” 19mm titanium-laminate dome shielded ?Terminal: gold plated, Bi wireable Specification Capacitors C1 102uF/100V C2 30uF/100V C3 50uF/100V C4 10uF/100V C5 5.1uF/100V Resistor R1 10ohm/5W R2 1.5ohm/5W R3 1.5ohm/5W Coil L1 4.8mH/?1.2mm L2 0.1mH/?0.7mm L3 0.6mH/?0.9mm L4 0.12mH/?0.7mm Wire IN1+ Red IN1- Blk IN2+ Red IN2- Blk W1+ Grn W1- Grn/Blk W2+ Grn W2- Grn/Blk M+ Wht M- Wht/blk T+ Yel T- Yel/Blk Harman International SNC - Harman Consumer International 2, route de Tours 72500 Chateau du Loir 1
JBL JBL3722N(500W) 厅长21米内影厅，全频单功放驱动(dsi1000) JBL3732 (500W) 同上，价位略高，三分频，双功放驱动(dsi1000) BL4722N (800W) 厅长27米内影厅，全频，单功放驱动(dsi2000) JBL4732 (800W) 同上，价位略高，三分频，双功放驱动(dsi2000) JBL4675C-(4LF，8LF)1200W 多用于超大厅的千人会场，廉价高效，实际厅长可达36米。或用在超宽厅（宽度大于20米）双功放驱动(dsi4000) JBL5672(1200W)，5674(2400W) 同上，可用在超大厅，三分频，三功放驱动(dsi4000+dsi2000) JBL4641 小厅的次低频，厅长14米内，单功放dsi1000或2000 JBL4642A 通用大功率双音圈次低频，应用广泛，大中小厅皆可，一只可用在厅长20米以内影厅，再大的影厅就要增加一只了，否则储备不足。 环绕声8320，8340，8350 考虑到以后7.1升级，建议所有影厅都选用40、50大功率型
号；如影厅土建设计在150座以下，可选用8320，以后升级没有冲突。 飞达 FD-2215MVA] 厅长25米以内，两分频双功放驱动，800W。 FD-2152MV N] 厅长18米以内，两分频单功放驱动，600W. FD-3315MV A 厅长25米以内应用，三分频双功放驱动，800W. FD-3415MV 可在30米开外的影厅使用,三分频，可选双、三功放驱动，1600W。相当于4675C，品质一般。 音霸 网站打不开，待续。 李海兵QQ:641963875
JBL 两款音箱比对 彩图 型号 TL260 BQ HIFI 成对纯黑钢琴漆 LS80 AV成套樱桃木纹钢琴漆结构球顶号角、波导、锥盆橡皮边、倒相式球顶波导、号角、锥盆橡皮边、倒相式独立音频通路5路3路 分频点Hz 280、1.2K、4.5K、20K 2.5K、8K 频响范围Hz 32-40K（-3db）46-38K（-3db） 功率承受125W（连续）500W（峰值）100W（连续）400W（峰值） 建议最大功率250W 200W 低音扬声器12"：300mm 聚丙烯（铸铝架、电机结构、 耐高温轻大音圈、对称磁路、磁短路环） 8"x 2：300mm 纸盆 次低音扬声器6"：150mm聚丙烯（铸铝架、电机结构）-- 中音扬声器4"：100mm聚丙烯（铸铝架、电机结构）2"：50mm 钛（号角） 高音扬声器1"：25mm 钛、钕磁（波导）-- 超高音扬声器3/4"：19mm聚酯薄膜、钕磁（号角）3/4"：19mm聚酯薄膜（波导） 灵敏度（2.83V@ 1m)92db 90db 标称阻抗8Ω6Ω 尺寸(H x W x D)1194 x 508 x 330 (mm)1104 x 259 x 418(mm)净重38.2Kg 35.6Kg 音盆材质特性优点缺点代表厂商 纸盆刚性、阻尼较高，响应平坦。音色表现自 然醇厚。性能取决于添加物和表面涂层 工艺成熟、成本低，各档次音箱均有应用。 防潮性差、性能易随时间而改变，产品 一致性不易控制。 美国JBL 其他厂商 防弹布较宽的频响与较低的失真，瞬态好，耐大 功率，中频音色温暖自然，低频深沉凌厉 成本高、工艺复杂、灵敏度不高，轻音 乐效果稍差。 B&W(宝 华) 英国贵族 铝、镁金属盆刚性好，重量轻，解析力高，瞬态响应好，， 动态强劲。 内阻低，若发生分割振动，会在高频端 出现很明显的共振峰，“金属味”明显。 德国意力 英国AE 英国KEF 陶瓷盆刚性好，解析力高，人声、古典表现细腻， 瞬态响应好。 应用范围小，大众认知度低日本JVC PP盆（聚丙烯）阻尼适中响应平坦、一致性好、失真低， 声染色少，脉冲响应良好，性能取决于添 加物，是纸盆较为理想的替代品。 刚性不足、重量较大，制作大口径有难 度。 丹麦丹拿 英国PMC 雨后初晴 思奔达
JBL音响行货和水货区别之全解析 哈曼旗下的JBL、harman/kardon等名扬世界的音响品牌, 以创新的技术和一流的品质引领世界音响产业达60年之久，致力于为音乐专业人士和广大音乐爱好者提供高科技、高品质和完美音质音响产品。从洋基球场到奥运会，闻名全球的体育场馆都装配着JBL的专业音响；从悉尼歌剧院到国家大剧院，全球超过一半以上的影剧院都采用JBL的音响系统；从Eric Clapton到Rolling Stone, 众多顶级国际巨星在他们的表演中都使用了JBL的音响产品。JBL及harman/kardon的家用音响、多媒体音响和汽车音响也已经走进了千家万户，在民用领域有着不可比拟的地位。 为了规范哈曼未来市场的运作以及向消费者提供更好的产品和服务, 哈曼于2011年7月1日起正式中止了与原总代理”上海乐府”的合作, 并全面启动了覆盖面更广的省/市级经销商体系, 同时在全国范围内认证并授权了30余家哈曼家用音响类产品经销商(相关授权经销商信息请拨打哈曼的热线电话400-630-6678进行查询)。此次具有战略意义的渠道调整, 表明哈曼将致力于加强渠道管理, 注重终端销售及服务, 并将大力推行零售店面的形象建设,以提升消费者视听体验的质量,并为消费者提供最专业最好的还原音质而努力。同时, 哈曼在打击水货和假货上面也做出了许多重要举措, 从而能够直接有效地保护广大消费者的权益。 水货一直是一个挥之不去的阴影，总的来分有三种渠道： 1.国外走私的原装产品 2.国内配件组装产品 3.返修产品 很多消费者可能认为水货价格便宜，并且质量和行货没有太大差别，其实不然，水货给消费者带来的更多是利益和权益的损害。 第一：水货不能享受保修服务，而所有的行货都可享受哈曼公司的保修服务； 第二：水货市场鱼龙混杂，很多假货、组装货掺杂其中，用户的利益根本无法得到保证。
jbl音响说明书 篇一：JBL闹钟使用说明 JBL闹钟使用说明 一、闹钟屏蔽背光调节方法 A：背光长亮模式 1、按下闹钟顶部按键 2、选择DISPLAY选项 3、选择BRIGHTNESS选择 4、选择所需要的背光亮度或选择AUTO B：背光熄灭模式 1、按下闹钟顶部按键
2、选择DISPLAY选项 3、选择BRIGHTNESS选择 4、把背光亮度调整到OFF （选择此模式后需看时间只要按下SNOOZE键即可） 二、菜单显示时间： 1、长按SNOOZE键3-5秒 2、选择菜单延迟时间 3、按 保存选项 篇二：JBL 260卫星音箱操作指南 JBL 卫星音箱接线指南：
1、 JBL的每只卫星音箱都是直接接到功放，而不是先接到低音炮。 2、 JBL卫星音箱除了中置音箱是横式的以外，2只主音箱和2只环绕音箱都是一样的，随便那2只作主音箱，那2只作环绕音箱都可以。 左音箱： FRONT L 右音箱： FRONT R 左环绕音箱： SURROUND L 右环绕音箱： SURROUND R 中置音箱： CENTER 低音炮： SUBWOOFER 莲花口 3、左环绕、右环绕音箱的确定：以人坐在沙发上，人的左手边的环绕就是左环绕音箱，人的右手边就是右环绕音箱。
4、低音炮接法： 最上面的旋钮：SUBWOOFER LEVEL低音炮音量调节，一般可以打到一半，然后再根据每个客户的具体情况来调节大小。 中间有三个莲花输入口： 1、 LFE 紫色 2、 L 白色 3、 R 红色 一般接LFE一个接口就可以了，L、R都不用接。 下面的音箱香蕉接线柱都不需要用，那是老式功放才要用的，现在的功放都不用了，现在的功放只需要输出已个低音炮音频信号给低音炮就可以了。 篇三：JBL扬声器 ※ JBL扬声器

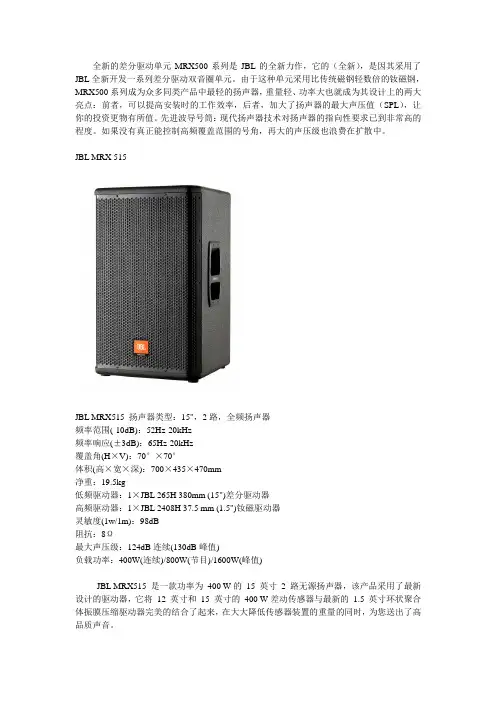

全新的差分驱动单元MRX500系列是JBL的全新力作，它的（全新），是因其采用了JBL全新开发一系列差分驱动双音圈单元。由于这种单元采用比传统磁钢轻数倍的钕磁钢，MRX500系列成为众多同类产品中最轻的扬声器，重量轻、功率大也就成为其设计上的两大亮点：前者，可以提高安装时的工作效率，后者，加大了扬声器的最大声压值（SPL），让你的投资更物有所值。先进波导号筒：现代扬声器技术对扬声器的指向性要求已到非常高的程度。如果没有真正能控制高频覆盖范围的号角，再大的声压级也浪费在扩散中。 JBL MRX 515 JBL MRX515 扬声器类型：15"，2路，全频扬声器 频率范围(-10dB)：52Hz-20kHz 频率响应(±3dB)：65Hz-20kHz 覆盖角(H×V)：70°×70° 体积(高×宽×深)：700×435×470mm 净重：19.5kg 低频驱动器：1×JBL 265H 380mm (15")差分驱动器 高频驱动器：1×JBL 2408H 37.5 mm (1.5")钕磁驱动器 灵敏度(1w/1m)：98dB 阻抗：8Ω 最大声压级：124dB连续(130dB峰值) 负载功率：400W(连续)/800W(节目)/1600W(峰值) JBL MRX515 是一款功率为400 W的15 英寸2 路无源扬声器，该产品采用了最新设计的驱动器，它将12 英寸和15 英寸的400 W差动传感器与最新的1.5 英寸环状聚合体振膜压缩驱动器完美的结合了起来，在大大降低传感器装置的重量的同时，为您送出了高品质声音。
该产品还采用了升级的箱体设计，使用了最新的材料和DuraFlex 抛光，大大降低了整个扬声器的重量，并且增加了其便携性。 JBL MRX 518S JBL MRX518S 扬声器类型：18"，超低音扬声器 频率范围(-10dB)：40Hz-200Hz 频率响应(±3dB)：45Hz-200Hz 体积(高×宽×深)：560×535×700mm 净重：32.5kg 低频驱动器：1×JBL 2044H 457mm (18")差分驱动器 灵敏度(1w/1m)：100dB 阻抗：4Ω 最大声压级：127dB连续(133dB峰值) 负载功率：500W(连续)/1000W(节目)/2000W(峰值)
【IT168 评论】谈到“Altec”就不得不谈到“詹姆斯·巴罗·兰辛(J·B·Lansing)”，他与“Altec”有着一段 渊源。而“詹姆斯·巴罗·兰辛”就是“JBL”音箱的创始人。“JBL”是音响界的著名的老牌“巨人”;而“詹姆斯·巴罗·兰辛”，则是的音响界不朽的“伟人”!让我们来看看JBL音箱的历史吧。 1 ▲音响界的惊世传奇 JBL品牌的历史与今天 詹姆斯·巴罗·兰辛，1902年1月14日出生于美国伊利诺斯州麦寇平县尼尔伍区的绿屋镇，出生证上的名字是詹姆斯·马蒂尼。父亲亨利·马蒂尼，出生于密苏里州的圣·路易斯，母亲玛格丽特(格雷丝)·厄尔贝丝·马蒂尼，出生于伊利诺斯州的森图尔市。老马蒂尼是一个采煤工程师，因为这个工作的流动性质，幼年的兰辛不得不经常随父搬家。老马蒂尼夫妇共生了14个孩子(其中一个不幸夭折)，兰辛在其中排行第9。兰辛曾和住在伊利诺斯州里奇费尔德的巴罗家族生活了很短一段时间。后来在把自己的姓从“马蒂尼”改为“兰辛”时，他在名字中间加上 了“巴罗”。 对于兰辛的早年生涯我们所知不多，我们得感谢兰辛还在世的3个兄弟之一比尔·马丁提供了大量的资料。兰辛8年级毕业于伊利诺斯州斯普林菲尔德的劳伦斯学校，然后进入斯普林菲尔德的高中就读。此后，又在本地的一 个小型商学院学习。
2 ▲詹姆斯·巴罗·兰辛（James B. Lansing） 年轻的兰辛对所有的电子和机械玩意都很感兴趣。在大约10岁的时候，他做了一个莱顿电瓶来戏弄他的玩伴。他还会制作矿石收音机。在大约12岁时，他还依据一张草图造了一个广播发射器。这个发射器的信号强度可以直达伊利诺斯的大湖海军驻地;军方后来找到了小兰辛设立的这个射电源并及时将之拆除了。 有一段时间兰辛做过汽车机修工，专修精密发动机。在他斯普林菲尔德的雇主赞助下，他还进入底特律的汽车 机械学校学习。 兰辛的母亲在1924年11月1日56岁那年去世，那年兰辛离开了这个家。我们认为，他直接去了盐湖城。后 来成为兰辛夫人的格莲娜·彼得森告诉我们，1925年她在盐湖城遇到了兰辛。那时他在当地电台担任工程师。同时，他还在盐湖城的鲍德温音箱公司任职了一段时间。在盐湖城，他还认识了后来的合伙人肯·代克尔。
JBL喇叭龍虎榜 JIM https://www.doczj.com/doc/408734831.html,nsing創辦的JBL之外,同時亦系廠方亦今為止最高明的設計師,他一手策劃的單元專供兩路設計之用,基本理念簡單有效,號角單元依音圈與磁體的容積分大中細三種,大單元375以500Hz分頻接往低音,中單元LE85以800Hz分頻,細單元LE175以1200Hz分頻,這個設計藍圖為JBL數十年來的發展奠下成弘臕?JBL的不朽名器全部脫離不了這個範疇,其後廠方發展075和1405高音單元,以7000Hz分頻加多一路,但如此做法已有了妥協,高頻雖向上伸展,但卻損害了兩路設計密不透風的音色平衡度,至於到後來再加多至四路設計(例如4350).那就自不量力,因為JBL廠方根本沒有如此級數的設計師去做這件事,號角喇叭搞到三.四路而能成大器者,設計師需要具備廣播音響知識和超人一等的聽覺與識別能力,歷來設計出三.四路號角揚聲器而有卓越成就者,數來數去只有美國的西湖WESTLAKE,所以想玩JBL的朋友,還是把注意力集中在其二路揚聲器吧......................... D31050 4顆星 JBL單聲道時代第一個真正HIFI作品,使用新開發的175 DLH號角單元加2個D 130B低音單元,低音重播採用前號角負載及低音反射兩種方式,中高音甜美開放(因為在聲箱面板的號角側開了方洞,從而營造出開放式號角效果).低頻深沉有力,它的中高頻力感比不上Hartsfield.若以HIFI分數計算,兩者大概打成平手,由於此乃1952年推出的產品,早期採用灰色175號角單元的品種產量甚少,而能找到一對"
對稱"的機會更少,筆者的一對D31050 不但是最早期的對稱品種,而且所用單元是更高檔次的375和150-4(32 OHMS.一對並聯成為16OHMS),正確稱號其應該是D 31083.我將它與Hartsfield AB比較之後,可以肯定說D 31083的級數比Hartsfield 大概多出半顆星,但樣子就不及Hartsfield 那麼漂亮了 D30085 Hartsfield 4顆星 採用375及150-4的超級揚聲器,聲音之佳與外形之美在JBL來說肯定是"前無古人,後無來者".它的中音與高音開放明朗,與前負載式的低音重播結合成好到不可能更好的音色平衡度,它播放結他.鋼琴和人聲的象真度可以媲美當今最高級最昂貴的揚聲器體系,由於設計上Hartsfield 要貼牆角穢韙~取得最佳的低頻延伸,(大概低至40Hz左右,以其龐大體系而言,確實令人有點失望),但講究音場定位的發燒友友則一定要將它拉離後牆幾尺開聲才取得深闊度個層次感,但如此低頻又會薄弱一點,但它最煞食處是重現錄音之中的氣氛和現場感,那種"真不一樣"的樂器音色個質感會令人忘記和原諒它的低頻延伸不足和缺點,礎鴗艇蕭T時,它的高頻伸展其實足夠,有些人喜歡在Hartsfield 之上加上075或2405高音單元來增強高頻回應,這樣會影響到原先完美無暇的音色平衡度,實乃畫蛇添足之舉,Hartsfield 的製作年代由54年到58年左右,起先是單聲道一隻只賣,後來才一對對賣,於是有些人先買一隻,到進入身歷聲時期又多買一隻,問題是Hartsfield 前後分成三期製作,聲箱內的低音號角結構略有分別,所以播放出來的聲音亦有
JBL扬声器 扬声器(简称音箱)是音响系统的喉舌,直接影响还音的音质,是音响系统最关健的部份。它如像歌星的嗓子,有了好的歌喉,才能唱出优美动听的歌曲。因此,如何选择好声音宏亮、音质优美、失真极微、工作可靠的扬声器是广大用户共同关心和追求的目标。JBL作为专业扬声器生产商的先驱者,我们有责任向大家介绍。 ※一)如何选择扬声器 扬声器实际上是一种把可听范围内的音频电功率信号通过换能器(扬声器单元),把它转变为具有足够声压级的可听声音。为能正确选择好扬声器,必须首先了解声音信号的属性,然后要求扬声器能“原汁原味”地把音频电信号还原成逼真自然的声音。 人声和各种乐声是一种随机信号,其波形十分复杂。可听声音的频率范围一般可达20HZ-20KHZ;其中语言的频谱范围约在150HZ-4KHZ左右;而各种音乐的频谱范围可达40HZ-18KHZ左右。其平均频谱的能量分布为:低音和中低音部分最大,中高音部分次之,高音部分最小(约为中、低音部分能量的10/1); 人声的能量主要集中在200HZ-35KHZ频率范围。这些可听随机信号幅度的峰值比它的平均值均大10-15DB (甚至更高一点)。因此扬声器要能正确地重放出这些随机信号,保证重放的音质优美动听,扬声器必须具有宽广的频率响应特性,足够的声压级和大的信号动态范围。我们希望能用相对较小的信号功率输入获得足够大的声压级,即要求扬声器具有高效率的电功率转换成声的灵敏度。此外我们还要求扬声器系统在输入信号适量过载的情况下,不会受到损坏,即要有较高的可靠性。还有一点是用户希望能买到“物美价廉”的好产品,即性能价格比高的产品,最后还要考虑产品的配套方式,外形结构和吊装方法等条件。 ※二)扬声器系统主要技术特性的应用 扬声器系统有许多与音色效果和使用场合直接有关的技术特性,为了用好用活这些技术特性,用户必须 对它们有所了解。 1)二路(二分频)和三路(三分频)扬声器系统 音频信号的频谱范围很宽,把20HZ-20KHZ的信号要用一种扬声器单元是无法满足整段频响的;因为一般的12寸以上大口径扬声器单元,低音特性很好,失真不大,但超过的信号,它的表现就很差了;1-2寸的高音扬声器单元(高音压缩驱动器)重放3KHZ以上的信号性能很好,但无法重放中音和低音信号。于是就有了由各种频响特性单元组成的扬声器系统,由低音(含中低音)和高音(含中高音)两种单元组成的称为二路扬声器系统,由低音、中音和高音三种单元组成的称为三路系统。 二路扬声器系统结构简单,造价相对较低,为了解决缺少这段中音频率.于是有些厂家用了一种折衷的方法,即在分频网上把低音单元的频响特性向上移动,把高音单元的频率特性向下移动。另外一个问题是,分频交叉点频率只能设定在500HZ-2KHZ之间,而此区域正是人声和乐声频谱的重要部分。因此在听觉上会留下“空洞”感和可闻的失真(当然分频器的斜率特性大些,例如,18DB/倍频程,此缺陷可得到一些补偿)。亦因为如此,二路扬声器对喇叭单元的要求相对较高,假若单元的性能不佳,整个扬声器系统的声音就不够平滑,或有严重的相位失真。 三路扬声器系统各单元的特性可不作折衷,充分发挥它们各自的长处,两个分频交叉点可选在中音人声 和乐声频谱重要部份的上、下边缘处,对音质没有任何影响,故三路扬声器系统小了声音的失真,提高了声音
j b l音响说明书-CAL-FENGHAI.-(YICAI)-Company One1
jbl音响说明书 篇一：JBL闹钟使用说明 JBL闹钟使用说明 一、闹钟屏蔽背光调节方法 A：背光长亮模式 1、按下闹钟顶部按键 2、选择DISPLAY选项 3、选择BRIGHTNESS选择 4、选择所需要的背光亮度或选择AUTO B：背光熄灭模式 1、按下闹钟顶部按键 2、选择DISPLAY选项 3、选择BRIGHTNESS选择 4、把背光亮度调整到OFF （选择此模式后需看时间只要按下SNOOZE键即可） 二、菜单显示时间： 1、长按SNOOZE键3-5秒 2、选择菜单延迟时间 3、按 保存选项 篇二：JBL 260卫星音箱操作指南 JBL 卫星音箱接线指南：
1、 JBL的每只卫星音箱都是直接接到功放，而不是先接到低音炮。 2、 JBL卫星音箱除了中置音箱是横式的以外，2只主音箱和2只环绕音箱都是一样的，随便那2只作主音箱，那2只作环绕音箱都可以。 左音箱： FRONT L 右音箱： FRONT R 左环绕音箱： SURROUND L 右环绕音箱： SURROUND R 中置音箱： CENTER 低音炮： SUBWOOFER 莲花口 3、左环绕、右环绕音箱的确定：以人坐在沙发上，人的左手边的环绕就是左环绕音箱，人的右手边就是右环绕音箱。 4、低音炮接法： 最上面的旋钮：SUBWOOFER LEVEL低音炮音量调节，一般可以打到一半，然后再根据每个客户的具体情况来调节大小。 中间有三个莲花输入口： 1、 LFE 紫色 2、 L 白色 3、 R 红色
一般接LFE一个接口就可以了，L、R都不用接。 下面的音箱香蕉接线柱都不需要用，那是老式功放才要用的，现在的功放都不用了，现在的功放只需要输出已个低音炮音频信号给低音炮就可以了。 篇三：JBL扬声器 ※ JBL扬声器 扬声器是音响系统的喉舌,直接影响还音的音质,是音响系统最关健的部份。它如像歌星的嗓子,有了好的歌喉,才能唱出优美动听的歌曲。因此,如何选择好声音宏亮、音质优美、失真极微、工作可靠的扬声器是广大用户共同关心和追求的目标。JBL作为专业扬声器生产商的先驱者,我们有责任向大家介绍。 ※一)如何选择扬声器 扬声器实际上是一种把可听范围内的音频电功率信号通过换能器,把它转变为具有足够声压级的可听声音。为能正确选择好扬声器,必须首先了解声音信号的属性,然后要求扬声器能“原汁原味”地把音频电信号还原成逼真自然的声音。 人声和各种乐声是一种随机信号,其波形十分复杂。可听声音的频率范围一般可达20HZ-20KHZ;其中语言的频谱范围约在150HZ-4KHZ左右;而各种音乐的频谱范围可达40HZ-18KHZ左右。其平均频谱的能量分布为:低音和中低音部分
JBL音响JBL CONTROL23 定压音箱/壁挂音箱 产品介绍: 它是control 工程商系列音箱中体积最小的一款，主要用于环境空间比较小情况下，虽然它的体积只是有195×140×111mm，但可以承受功率达50W，并且在85Hz-22KHz的音频范围内没有相位失真! 这一款二路二分频的音箱由一个3.5″的低音扬声器和一个带散射角的高音扬声器组成，整个箱体由白色或黑色的高强度聚苯乙烯外壳构成,内置70/100V变压器 隐型球：简易化的安装 独特的专利设计，让安装更加简易。所有安装用的附件甚至特种工具都随机附送。除了安装容易快捷，安装位置更加准确，而且大部份操作都在音箱之前面，令调校更方便。隐型球的位置颇为隐蔽，因此兼有防盗功能。 组合方式： 音箱四边都作了倾斜，顶/底部为5°，而两侧为22.5°。这样的设计有利于减少干扰和方便组合。原装配件可组合成音箱环或音箱柱。假若想加强低音的浑厚度，可将两只音箱的低音互对来安放，垂直或水平均可，这样会获得更理想的低音效果而不需要增加低音箱。 全天候设计和构造 专利WeatherEdge设计的喇叭单元，利用橡胶密封所有缝边。低音单元彩聚丙烯抗风化性材料。高音单元用了钛金属。保护钢质面网加了锌表面处理。低音孔加上防尘面网，兼抵抗昆虫的干扰。。。一系列的措施，确保长期在室内或户外正常工作。 定压式变压器 23T，25T和28T均是内置变压器的型号。可以在70v或100v的公共广播系统中使用，而且可以选择不同的功率、高质量的完全隔离式变压器减少磁饱和所引起的衰耗和失真。 精确的对称指向性 让声场更有效地受控制，工程商系列设有90°X 90°的号筒。对称的号筒让音箱任意作垂直或水平地组合而成为音箱群，提供均匀的声场分布。 配合不同的装璜 许多装璜设计师都不高兴看到乌黑黑一块的音箱，尤其是在一些古典和高雅的场地，扩声系统破坏了整体环境。本系列音箱除了黑色和白色以外，更可以在箱体表面涂上不同的颜色和图案。

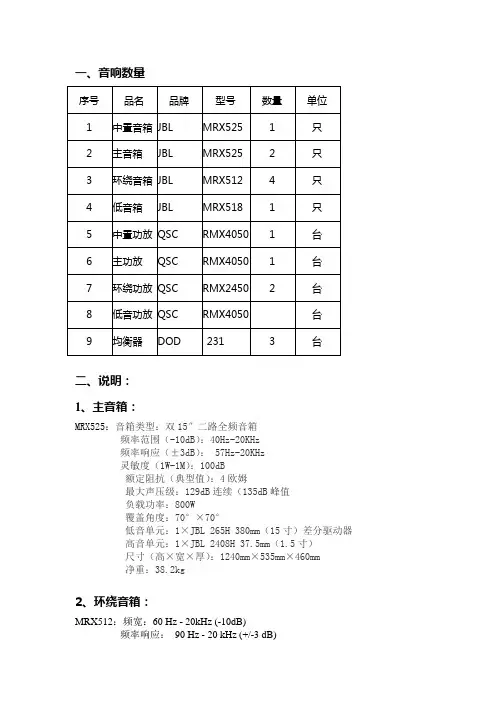

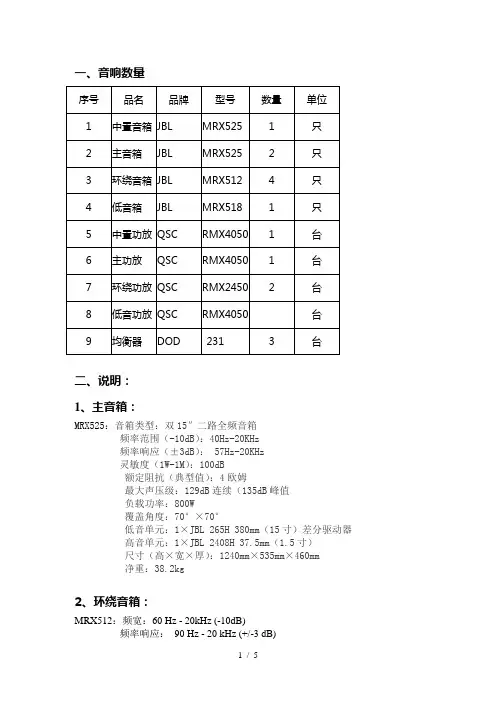

一、音响数量 二、说明： 1、主音箱： MRX525：音箱类型：双15″二路全频音箱 频率范围（-10dB）：40Hz-20KHz 频率响应（±3dB）： 57Hz-20KHz 灵敏度（1W-1M）：100dB 额定阻抗（典型值）：4欧姆 最大声压级：129dB连续（135dB峰值 负载功率：800W 覆盖角度：70°×70° 低音单元：1×JBL 265H 380mm（15寸）差分驱动器 高音单元：1×JBL 2408H 37.5mm（1.5寸） 尺寸（高×宽×厚）：1240mm×535mm×460mm 净重：38.2kg 2、环绕音箱： MRX512：频宽：60 Hz - 20kHz (-10dB) 频率响应：90 Hz - 20 kHz (+/-3 dB) 灵敏度：97dB (1w/1m) 阻抗：8 Ohms 最大声压级SPL: 123 dB 持续功率：400 W (RMS) 峰值功率：1600 W 辐射角：70°x 70° 尺寸(高×宽×深)：645 mm x 380 mm x 345 mm 净重：14.9 kg
