烟台金鹏矿业机械有限公司
重晶石
一、一、矿产名称重晶石(Barite)
二、二、矿床类型
我国重晶石矿床可分为四种类型,即沉积型矿床、火山沉积型矿床、热液型矿床和残坡积型矿床。
矿产的分布情况：全世界重晶石资源比较丰富，主要分布在美国、苏联、中国、秘鲁、印度等国，世界重晶石储量为20亿吨。
我国重晶石资源丰富，全国26个省，市自治区均有分布，主要集中在南方，贵州省占全国总储量三分之一，湖南、广西分别居全国第二、第三位，我国重晶石不但储量大，而且品位高，BaSO4>92.8%。富矿储量占全国富矿总量的99.4%，大中型矿储量占全国总量88.4%，截止95年底，我国已探明重晶石储量4.6亿吨。
三、三、矿床主要工业指标
边界品位：硫酸钡（BaSO4）10%
工业品位：硫酸钡（BaSO4）30%
可采厚度：原生矿床0.25米，风化粘土质矿床1米。
四、四、矿石性质
矿石矿物组成（表1）
重晶石矿物的矿物特征
烟台金鹏矿业机械有限公司
五、五、工艺特性及主要用途
重晶石是一种重要的含钡矿物，具有比重大（4.3—4.7）、硬度低（3—3.5）化学性质稳定、不溶于水和酸，重晶石粉主要用于石油、化工、油漆、填料等工业部门，其中80%—90%用作石油钻井中的泥浆加重剂。表3列出了它的主要用途。
六、六、产品质量标准
重晶石产品根据其用途，有不同的规格及质量要求。
石油钻井用重晶石粉我国油田钻井用重晶石粉的质量要求列于表4
表 4 石油钻井用重晶石粉的质量要求
烟台金鹏矿业机械有限公司
重晶石粉的国家标准已制定，水溶性盐（按钙计算）不大于250PPm；200目筛余量不大于3%，325目筛余量不大于5%。
化工用重晶石化工用重晶石分为三级，要求的指标是：BaSO4、SiO2、Fe2O3、Al2O3和水溶性盐的含量，详见表5。
其它部门用重晶石粉
国际贸易产品品级
烟台金鹏矿业机械有限公司
七、综合利用工艺技术
选矿方法重晶石选矿方法的选择受矿石类型、原矿性质、矿山规模，以及用途等的影响。目前采用的主要选矿方法如表8 所示。一般残积型矿石容易选，因此，优先选用重选方法；沉积型矿石以及与硫化矿、萤石等伴生的热液型矿石，除重选外，还要采用浮选方法；重晶石浮选一般采用的阴离子捕收剂：脂肪酸盐、石油磺酸盐或硫酸盐等。
工艺流程
残积型重晶石矿的选矿工艺流程残积型重晶石矿一般用重选方法进行选别，即经洗矿、破碎、筛分后用跳汰或其他重选方法选出重晶石精矿。其典型工艺流程如图1所示。
废弃
烟台金鹏矿业机械有限公司
跳汰
水
脱水
重晶石精矿水尾矿（用于筑路）
图 1 残积型重晶石矿重选原则流程
沉积型和热液型重晶石矿的选矿工艺流程，对于沉积型和热液型重晶石矿，用重选方法仍然满足不了用户的要求，需要再采用浮选。特别是当重晶石与方铅矿、闪锌矿、黄铁矿等硫化矿以及萤石、方解石等共生时，只有用浮选方法才能有效地将其分离。图2 为沉积型重晶石矿的典型选矿工艺流程。图3 为与方铅矿或闪锌矿和萤石伴生的重晶石矿的浮选流程。
浮物
溢流
浓缩
烟台金鹏矿业机械有限公司
选矿加工实践目前,,多数矿山只进行手选和洗矿,跳汰，如图4 所示工艺流程比较简单，一般经过一次洗矿、
烟台金鹏矿业机械有限公司
图 4 我国重晶石选矿工艺流程
一般手选产品品位可大于92%。机械选矿产品品位可达88.85%。大部分产品尚未达到钻井级质量要求。
国外典型的重晶石选矿厂
马科公司九哩谷选矿厂（美）
美国加里福尼亚州帕腊芒特地区的马科公司九哩谷选矿厂用重力选矿方法选别钻井用的重晶石，选矿工艺流程及设备联系图如图5 所示。原矿由70%的硫酸钡和20%的硅砂组成，采用复式跳汰机进行选别。跳汰作业的条件为；冲程25mm，转数25r/min，钢粒直径6mm。跳汰机给矿平均密度为3.8g/cm3，精矿密度为4.2g/cm3，尾矿密度为3.25g/cm3，精矿回收率为60%。
图5 马科公司哩谷选矿厂的重晶石选矿流程1—矿仓；2—板式给矿机；3—颚式破碎机；4—皮带运输机；5—振动筛（筛孔10mm）；6—圆锥破碎机；7—提升机；8—带式过滤机；9—跳汰机；10—脱水分级机；11—砂泵；12—耙式分级机；13—沉淀池；14—泵；15—贮水槽。
萨拉伊尔斯克重晶石选矿厂
独联体萨拉伊尔斯克重晶石选矿厂的入选物料是锌浮选后的尾矿。该尾矿中除重晶石外还含有黄铁矿、片岩、碳酸盐和石英等。原矿含BaSO460 65%,SiO225—30%，原矿磨至—40μm占62%后进行浮选。浮选药剂用量g/t，水玻璃1200，煤油200。浮选矿浆PH值为6.5左右。浮选工艺流程如图6 所示。
烟台金鹏矿业机械有限公司
八、开发利用现状及发展趋势
美国是世界上最大的重晶石生产国和消费国，重晶石主要是作石油和天然气钻井泥浆的加重剂。我国重晶石开采量中，乡镇企业占绝对优势，由于均采用土法开采，技术落后，管理紊乱，资源浪费现象十分严重。据石油部门预测，到本世纪未每年用于陆上石油钻井用重晶石粉需要140—150万吨。国际市场预测，到2000年，世界对重晶石总的需求量为1300万吨，美国是利用重晶石的主要国家，目前有资源枯竭的趋势，而日本重晶石靠进口，我国应加强矿产开发过程中的综合回收利用问题，注意回收金属矿床中的重晶石伴生矿物，同时还要建立一批中、小型重晶石选矿厂，扩大粉矿出口比重，提高外贸出口竟争能力。
太原重晶石生产制造项目可行性研究报告 规划设计/投资分析/产业运营
报告摘要说明 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶 石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由 于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好 的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不 溶于水和盐酸，无磁性和毒性。 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。
该重晶石项目计划总投资15010.20万元，其中：固定资产投资12762.45万元，占项目总投资的85.03%；流动资金2247.75万元，占 项目总投资的14.97%。 本期项目达产年营业收入16652.00万元，总成本费用12806.39 万元，税金及附加243.42万元，利润总额3845.61万元，利税总额4619.46万元，税后净利润2884.21万元，达产年纳税总额1735.25万元；达产年投资利润率25.62%，投资利税率30.78%，投资回报率 19.22%，全部投资回收期6.70年，提供就业职位273个。 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。 目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。
全球及中国重晶石矿物行业研究及十四五规划分析报告(2020-2026) 恒州博智(QYResearch) 2020年
国际重晶石矿物生产商主要是贵州天弘矿业、贵州红星、海沃石油、华欣矿业集团、广西联壮等，2019年中国重晶石矿物的产量占全球产量的29.91%，产值占全球市场份额的31.17%。印度和摩洛哥分别是第二大和第三大重晶石矿物生产国，2019年占全球重晶石矿物生产份额为24.11%、11.51%。 从应用来看，钻井液是重晶石矿物是最大应用，2019年占据了全球市场份额的78%。重晶石矿物还广泛应用于钡化合物、油漆和涂料、塑料和橡胶、造纸工业、医疗行业、化妆品行业等领域。 2019年，全球重晶石矿物市场规模达到了XX亿元，预计2026年可以达到XX亿元，年复合增长率(CAGR)为XX%。中国市场规模增长快速，预计将由2019年的XX亿元增长到2026年的XX亿元，年复合增长率为XX%。 本报告研究“十三五”期间全球及中国市场重晶石矿物的供给和需求情况，以及“十四五”期间行业发展预测。重点分析全球主要地区重晶石矿物的产能、产量、产值和价格，以及全球主要地区（和国家）重晶石矿物的消费情况，历史数据2015-2020年，预测数据2021-2026年。 本文同时着重分析重晶石矿物行业竞争格局，包括全球市场主要厂商竞争格局和中国本土市场主要厂商竞争格局，重点分析全球主要厂商重晶石矿物产能、产量、产值、价格和市场份额，全球重晶石矿物产地分布情况、中国重晶石矿物进出口情况以及行业并购情况等。 此外针对重晶石矿物行业产品分类、应用、行业政策、产业链、生产模式、
销售模式、波特五力分析、行业发展有利因素、不利因素和进入壁垒也做了详细分析。 全球及国内主要厂商包括： Excalibar Minerals Ado Mining Corpomin Gimpex 海沃石油 广西联壮 贵州天弘矿业 贵州萨博曼 贵州森合鑫矿业 柞水合起重晶石矿业 贵州红星 贵州拓利 云南钜都矿业 华欣矿业集团 江苏群鑫粉体 按照不同产品类型，包括如下几个类别： 比重3.9g/cm3 比重4.0g/cm3 比重4.1g/cm3
重晶石混凝土施工及质量控制 摘要：本文介绍了重晶石混凝土结构施工准备阶段寻找重晶石料源及配合比优化情况。重晶石混凝土的搅拌、运输以及施工特点；施工存在的问题及对策。 关键词：重晶石混凝土、容重、预拌混凝土、泵送、水化热温升、收缩。 医院的放射治疗室有防辐射要求，有的工程采取衬铅板防护，较多的是采用厚大截面的现浇混凝土墙板结构防护。我公司2002年以来先后承接了使用普通混凝土和重晶石混凝土的医院的放射治疗室治疗室工程施工。无论是现浇的普通混凝十还是重晶石混凝土．结构都属于大体积混凝土的范畴，重晶石混凝土属于特种混凝士，平时极少应用，而且已往使用通品撕混凝士的工程都是人工下锹或吊运入模。2004年11月我公司承接的湖北省人民医院放射治疗室的重晶石混凝土工程开始施工，该工程是呈长23。6m、宽11．7m、高5．7m的盒子形，放射机所在房间墙厚1800mm、藤面板厚1700mm其余房间墙及屋面板厚均为1000mm。允许在墒顶留置一条带企口的施工缝。该结构总计混凝土量810 m3，需要采用预拌混凝土泵送作业。类似规模的泵送亚晶石混凝土在文i状资料中尚未见有相关的报道。 有防辐射要求的混凝士在I：科设计时除了有常规的强度要求外，采州普通混凝十时要求容重≥2350 kg／m3；堑晶石混凝十要求容重一般为3200。3800 kg／m。，该工程设计要求用C25强度等级、容亚≥3500kg／m。的重晶石混凝土。对于重品石混凝十，施工的难点在于．保证混凝土足设计要求的容重，同时还需要在容重远大于常规混凝士的条件下，保证混凝土具有可泵性和其他相关的施工性能。 1、寻找原材料： 1．1、要满足设计要求的容重，粗细，骨料都必须采川重晶石，而重晶石在建筑行业中极少，市场也无供应。经多方联系，在湖北省地矿局的指点下，前往湖北陨阳、随州及陕西等地寻找货源、取同样品试配，最后确定以重晶石的表观密度4200kg／m。，硫酸钡含量不少于90％为控制点，选定了随州的重品石矿，联系加工成碎石、人工砂。但是当地加工能力不能满足工期的要求：又在陕两平利订购一部分重晶石和人工重晶石砂，要求粗骨料粒径在26.5mm 以内。 2、试验试配和配比优越 2.1、配合比设计的原则 (1)、在当前的混凝十技术条什I、’，重品石混凝土C25的强度等级不难满足，而容重是配合比设计的控制点。容重大的混凝士泵送施：【无现成的经验可循，更由‘r受到货源限制，重品石碎石和人工重晶石砂粒径不规范、粒形不好、且棱角分明、彳i粉多，更增加了配合比设计的难度。冈此，我们以确保容重≥3500kg／m。为基本要求，在此基础上以保 证混凝十．的施卜I生能币¨体积稳定性为试验试配的：f：作目标。考虑剑需要适最的浆体填充骨料的空隙，浆量少了影u向混凝土的施-I生能、浆量多了又达不到要求的容重，决定骨料采用三种粒级以减小骨料的空隙率，尽量减少胶结料和掺合料的用量提高混凝士的容重。 (2)、放射机房混凝十结构截面尺寸厚人，水化热温升和混凝_十．收 缩的影响不可忽略，配合比设计也需要考虑尽可能的减少水泥的用量，掺用矿物粉细掺合料，改善混凝土的 性能，减少水化热溻升、减少混凝十的收缩，以利于作好温度及收缩裂缝的控制。 (3)、冈为重品“人．1：砂级配不佳、粒形不好，坍落度对重品石混凝土的影响比普通混凝土敏感，坍落
山东重晶石生产制造项目投资分析报告 规划设计/投资分析/产业运营
报告说明— 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。 该重晶石项目计划总投资16195.56万元，其中：固定资产投资 12771.78万元，占项目总投资的78.86%；流动资金3423.78万元，占项目 总投资的21.14%。 达产年营业收入23214.00万元，总成本费用17478.09万元，税金及 附加269.80万元，利润总额5735.91万元，利税总额6796.87万元，税后 净利润4301.93万元，达产年纳税总额2494.94万元；达产年投资利润率
35.42%，投资利税率41.97%，投资回报率26.56%，全部投资回收期5.26年，提供就业职位304个。 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。
重晶石矿资源供需形势 来源：转载编辑：冰雪时间：2009-1-16 15:12:34 一、生产现状 中国重晶石矿业无统管部门，亦未公布完整的统计数据，本章引用的全国性数据多据有关部门的不完全统计。 中国重晶石矿山为数众多，广泛分布于 20 余个省 ( 区、市 ) ，绝大部分矿山为乡镇企业和民采小矿，一般未经正规矿山设计，生产规模和产量均不固定。据 1992 年统计，全国具一定规模的重晶石矿山 25 座，建成生产能力矿石 93 . 2 万 t/a ，主要集中在福建、广西、湖北和湖南四省 ( 区 ) 。其中，年生产规模＞ 3 万 t/a 的骨干矿山有福建永安、广西象州、广西永福、湖北随州、广西扶绥、湖南衡南和山东高密等 7 个矿山企业。 中国重晶石矿 1996 年产量 301 . 9 万 t 。据《 Metals & Minerals Annual Review 》，1997 ，世界重晶石 1996 年产量 533 万 t ，中国位居世界之首，美国 65 万 t ，印度 50 万 t ，依次居世界第 2 、 3 位。 在我国 1996 年重晶石矿产量中，国有矿山产量 32 万 t ，仅占总量的 10 . 6% ，其余近 90% 的产量来自非国有乡镇小矿和民采生产。全国重晶石矿业主要集中在广西、湖南、福建和湖北四大生产基地。包括各类所有制的产量在内，四省已知矿山合计产量约 190 万t ，占全国产量的 63% 。 90 年代以来，全国重晶石矿年产量大致在 250 ～ 300 万 t 范围内，唯 1994 年产量高达 756 . 4 万 t 。全国重晶石矿及主要含钡化工产品碳酸钡、硫酸钡、氯化钡和立德粉近年来的产量见表 4 . 7 . 7 。 表4. 7. 7中国重晶石矿石及钡化工产品产量(万t) 二、生产布局 中国重晶石矿业发达，分布广泛，但大部分为乡镇企业和民采矿山，已具固定生产规模的矿山主要分布在广西、湖南、福建和湖北四省，以及山东和贵州等地，主要重晶石生产矿山见表 4 . 7 . 8 和图 4 . 7 . 1 。
浙江关于成立年产xx吨重晶石公司 可行性分析报告 规划设计/投资分析/产业运营
报告摘要说明 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。 xxx公司由xxx实业发展公司（以下简称“A公司”）与xxx（集团）有限公司（以下简称“B公司”）共同出资成立，其中：A公司出 资1440.0万元，占公司股份76%；B公司出资460.0万元，占公司股 份24%。 xxx公司以重晶石产业为核心，依托A公司的渠道资源和B公司的行业经验，xxx公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。
xxx公司计划总投资15993.14万元，其中：固定资产投资 12370.18万元，占总投资的77.35%；流动资金3622.96万元，占总投 资的22.65%。 根据规划，xxx公司正常经营年份可实现营业收入31355.00万元，总成本费用24329.78万元，税金及附加300.19万元，利润总额 7025.22万元，利税总额8294.41万元，税后净利润5268.91万元，纳税总额3025.50万元，投资利润率43.93%，投资利税率51.86%，投资 回报率32.94%，全部投资回收期4.54年，提供就业职位622个。 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。
重晶石的用途 重晶石是以硫酸钡(BaSO 4 )为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。 重晶石的硬度为3～3.5(莫氏)，比重为4.2～4.7，具有比重大、硬度低、性脆的特点。 重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。 1、钻井泥浆加重剂 在一些油、气井钻探时，一般使用的钻井泥浆、粘土比重为2.5左右，水的比重为1，因此泥浆比重较低，有时泥浆重量不能与地下油、气压力平衡，则造成井喷事故。在地下压力较高的情况下，就需要增加泥浆比重，往泥浆中加入重晶石粉是增加泥浆比重的有效措施。做钻井泥浆用的重晶石一般细度要达到325目以上，如重晶石细度不够则易发生沉淀。钻井泥浆用重晶石要求比重大于4.2，BaSO4含量不低于95%，可溶性盐类小于1%。 2、锌钡白颜料 锌钡白是一种常用的优质白色颜料，可作为油漆、绘画颜料的原料。将硫酸钡加热，使用还原剂就可还原成硫化钡(BaS)，然后与硫酸锌(ZnSO4)反应得到的硫酸钡和硫化锌的混合物(BaSO4占70%，ZnS占30%)即为锌钡白颜料。制取锌钡白的重晶石要求BaSO4含量大于95%，同时应不含有可见的有色杂物。
3、各种钡化合物 以重晶石为原料可以制造氧化钡、碳酸钡、氯化钡、硝酸钡、沉淀硫酸钡、氢氧化钡等化工原料。 化学纯的硫酸钡是测量白度的标准；碳酸钡是光学玻璃的重要原料，它向玻璃中引入BaO，从而增大玻璃的折光率，并改善其它光学性能；在陶瓷中用来配制釉料；氯化钡是一种农用杀虫剂；硝酸钡用于焰火和玻璃工业中；高锰酸钡是一种绿色颜料。 4、填料工业用重晶石 在油漆工业中，重晶石粉填料可以增加漆膜厚度、强度及耐久性。锌钡白颜料也用于制造白色油漆，在室内使用比铅白、镁白具有更多的优点。油漆工业用重晶石要求有足够的细度和较高的白度。造纸工业、橡胶和塑料工业也用重晶石作填料，这种填料能提高橡胶和塑料的硬度、耐磨性及耐老化性。橡胶、造纸用重晶石填料一般要求BaSO4大于98%，CaO小于0.36%，不许含有氧化镁、铅等成分。 (1)．漆与厚浆涂料重晶石粉具有高填充性可应用于所有涂装系列,例如,底漆,厚浆涂料等所有类型,其低比表面积与粒径分部性及易流动性,使重晶石粉于加工过程中具有低磨损性,硫酸钡推荐用于自动底漆表面层,甚至于高填充时亦保持很好的均匀与光滑度. (2)．面漆重晶石粉优于其它大多数填充剂,特别于耐化学性涂装中.其惰性, 不溶于水,酸,碱与有机中介.极佳的光泽性与颗粒的精细度使得面漆于长期暴露中可得到保护.硫酸钡推荐用于面漆,其可增加表面硬度,颜色稳定性.
重晶石的用途及成分 重晶石（英文：Barite），是钡的最常见矿物，它的成分主要为硫酸钡。重晶石的晶体一般呈大的管状，比较纯的重晶石是无色透明的，或为白色跟浅黄色。它产于地位热液矿脉中，在我过的青海、广西、湖南、江西等地所产的重晶石矿床多，是巨大的热液单矿物矿脉。 重晶石—硫酸钡的密度一般为 4.50g/cm，硬度205~305，比重为4.5，熔点1580°，硫酸钡含量98%，细度60~1250，重晶石化学组成为BaSO4，它不属于在生资源，是我国的出口优势矿产品之一，广泛用于石油天然气钻探泥浆的加重剂，中国的重晶石资源相当丰富，分布于我国21个省区，总保有储存矿石居世界第一位。 由于重晶石是一种非常重要的非金属矿物原料，所以被广泛的用于工业上，它还具有吸收X射线的性能，用重晶石制做钡水泥、重晶石砂浆和重晶石混凝土，用以代替金属铅板屏蔽核反应堆和建造科研、医院X射线室的防护使用。 重晶石在化工行业的质量要求： 重晶石又叫硫酸钡，价格比铅板低廉，施工简便，粘结牢靠，无腐、无毒、无味，不龟裂、不脱落是高能射线防护很好的防护材料，硫酸钡中最关键在于里面的钡元素,这种元素能够与金属铅一样,其内核质量大,射线的能量容易被这些重金属内核吸收掉。使射线不容易穿透它们。因此它们具有阻挡射线的作用。硫酸钡还具有高比重、密度高等特点；能吸收各种辐射、防护强度高、使用寿命长；是机房、CT机房楼面、墙面辐射,核防护的最佳防护用品。硫酸钡施工简单、凝结强度高不龟裂、吸收射线及散射线能力强,具有较高的防护能力,且防护成本低。
另外再加上点防护钡沙通过胃肠道不易吸收,对人体无害,如今重晶石—硫酸钡已广泛用于医疗、工业探伤等使用放射物质和射线装置场所的环境保护。
石家庄重晶石生产制造项目可行性研究报告 规划设计/投资分析/产业运营
报告摘要说明 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶 石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由 于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好 的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不 溶于水和盐酸，无磁性和毒性。 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。
该重晶石项目计划总投资5408.91万元，其中：固定资产投资4598.69万元，占项目总投资的85.02%；流动资金810.22万元，占项 目总投资的14.98%。 本期项目达产年营业收入6765.00万元，总成本费用5120.26万元，税金及附加103.90万元，利润总额1644.74万元，利税总额1975.50万元，税后净利润1233.56万元，达产年纳税总额741.95万元；达产年投资利润率30.41%，投资利税率36.52%，投资回报率 22.81%，全部投资回收期5.88年，提供就业职位111个。 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。 目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。
烟台金鹏矿业机械有限公司 重晶石 一、一、矿产名称重晶石(Barite) 二、二、矿床类型 我国重晶石矿床可分为四种类型,即沉积型矿床、火山沉积型矿床、热液型矿床和残坡积型矿床。 矿产的分布情况：全世界重晶石资源比较丰富，主要分布在美国、苏联、中国、秘鲁、印度等国，世界重晶石储量为20亿吨。 我国重晶石资源丰富，全国26个省，市自治区均有分布，主要集中在南方，贵州省占全国总储量三分之一，湖南、广西分别居全国第二、第三位，我国重晶石不但储量大，而且品位高，BaSO4>92.8%。富矿储量占全国富矿总量的99.4%，大中型矿储量占全国总量88.4%，截止95年底，我国已探明重晶石储量4.6亿吨。 三、三、矿床主要工业指标 边界品位：硫酸钡（BaSO4）10% 工业品位：硫酸钡（BaSO4）30% 可采厚度：原生矿床0.25米，风化粘土质矿床1米。 四、四、矿石性质 矿石矿物组成（表1） 重晶石矿物的矿物特征
烟台金鹏矿业机械有限公司 五、五、工艺特性及主要用途 重晶石是一种重要的含钡矿物，具有比重大（4.3—4.7）、硬度低（3—3.5）化学性质稳定、不溶于水和酸，重晶石粉主要用于石油、化工、油漆、填料等工业部门，其中80%—90%用作石油钻井中的泥浆加重剂。表3列出了它的主要用途。 六、六、产品质量标准 重晶石产品根据其用途，有不同的规格及质量要求。 石油钻井用重晶石粉我国油田钻井用重晶石粉的质量要求列于表4 表 4 石油钻井用重晶石粉的质量要求
烟台金鹏矿业机械有限公司 重晶石粉的国家标准已制定，水溶性盐（按钙计算）不大于250PPm；200目筛余量不大于3%，325目筛余量不大于5%。 化工用重晶石化工用重晶石分为三级，要求的指标是：BaSO4、SiO2、Fe2O3、Al2O3和水溶性盐的含量，详见表5。 其它部门用重晶石粉 国际贸易产品品级
湖北年产xx吨重晶石项目可行性研究报告 规划设计/投资分析/产业运营
报告摘要说明 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。 该重晶石项目计划总投资5292.64万元，其中：固定资产投资4319.86万元，占项目总投资的81.62%；流动资金972.78万元，占项 目总投资的18.38%。 本期项目达产年营业收入6969.00万元，总成本费用5481.03万元，税金及附加88.79万元，利润总额1487.97万元，利税总额
1782.00万元，税后净利润1115.98万元，达产年纳税总额666.02万元；达产年投资利润率28.11%，投资利税率33.67%，投资回报率 21.09%，全部投资回收期6.24年，提供就业职位120个。 目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶 石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由 于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好 的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不 溶于水和盐酸，无磁性和毒性。
立志当早，存高远 重晶石储量及分布 世界范围内重晶石的储量约为20 亿吨，中国居世界首位，美国和印度居 世界第二和第三位。世界上著名的重晶石产地包括：英国的威斯特曼兰、昆不利亚，罗马尼亚的菲尔斯邦尼，德国的萨克森，中国贵州的天柱、湖南的贡溪、湖北的柳林、广西的象州，甘肃的黑风沟、陕西的水坪等。中国是世界上最大的重晶石生产国，年产量达300 余万吨，约占世界总产量的45%。中国重晶石资源分布于全国26 个省(区)。探明储量的矿区有200 余处，总保有储量6 亿吨。就省(区)而论，以贵州省重晶石矿最多，保有储量占全国的60%;湖南、广西、湖北、陕西福建等省(区)次之，以上6 省储量占全国的80%。矿床类型以沉积型为主(如贵州天柱、湖南贡溪、广西板必、湖北柳林重晶石矿等)，占总储量的60%。此外，还有火山-沉积型(如甘肃镜铁山伴生重晶石矿)、热液型(广西象州县潘村)和残积型(广东水岭矿)。成矿时代以古生代为主，震旦纪及中一新生代也有重晶石矿形成。贵州重晶石储量全国第一，目前全省共有重晶石矿山80 多个，如正常开采，年采出矿石量可达1000 万吨以上。开采原矿的多，深加工企业少，目前只有100 万吨的加工能力。河北辛集化工集团年产18 万吨碳酸钡项目2004 年3 月28 日在贵州省天柱县建成后，使贵州重晶石产量超过广西，成为中国最大的重晶石生产基地。我国重晶石矿产有几个明显的特点，在量的方面主要分布在中西部地区;在品味方面主要集中在贵州、广西;矿床以大、中型为主，仅贵州天柱大河边与湖南新晃贡溪就占大中型产地储量的一半以上。我国主要的大型、特大型矿床常以单一的重晶石型为主要的矿石类型，属层状重晶石矿床，矿石具有明显的沉积构造和结构，矿物成分和化学成分比较简单、质纯。贵州天柱大河边重晶石矿，矿体一般为层状、似层状，长几十米至几十公里，厚度0.3～7 米，一般为1～2 米。矿石主要由重晶
湖南关于成立重晶石生产加工公司可行性分析报告 规划设计/投资分析/产业运营
报告摘要说明 目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。 xxx（集团）有限公司由xxx科技发展公司（以下简称“A公司”）与xxx公司（以下简称“B公司”）共同出资成立，其中：A公司出资750.0万元，占公司股份70%；B公司出资320.0万元，占公司股份30%。 xxx（集团）有限公司以重晶石产业为核心，依托A公司的渠道资 源和B公司的行业经验，xxx（集团）有限公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx（集团）有限公司计划总投资12583.09万元，其中：固定资 产投资10687.51万元，占总投资的84.94%；流动资金1895.58万元，占总投资的15.06%。 根据规划，xxx（集团）有限公司正常经营年份可实现营业收入13577.00万元，总成本费用10678.11万元，税金及附加210.62万元，
利润总额2898.89万元，利税总额3509.36万元，税后净利润2174.17万元，纳税总额1335.19万元，投资利润率23.04%，投资利税率 27.89%，投资回报率17.28%，全部投资回收期7.29年，提供就业职位222个。 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。
重晶石 一、矿产名称重晶石(Barite) 二、矿床类型 我国重晶石矿床可分为四种类型,即沉积型矿床、火山沉积型矿床、热液型矿床和残坡积型矿床。 矿产的分布情况：全世界重晶石资源比较丰富，主要分布在美国、苏联、中国、秘鲁、印度等国，世界重晶石储量为20亿吨。 我国重晶石资源丰富，全国26个省，市自治区均有分布，主要集中在南方，贵州省占全国总储量三分之一，湖南、广西分别居全国第二、第三位，我国重晶石不但储量大，而且品位高，BaSO4>92.8%。富矿储量占全国富矿总量的99.4%，大中型矿储量占全国总量88.4%，截止95年底，我国已探明重晶石储量4.6亿吨。 三、矿床主要工业指标 边界品位：硫酸钡（BaSO4）10% 工业品位：硫酸钡（BaSO4）30% 可采厚度：原生矿床0.25米，风化粘土质矿床1米。 表1 重晶石的矿石类型和特点 矿石类型矿石特点主要矿物及伴生矿物沉积型块状或条纹和豆粒状构造重晶石、石英、粘土矿物、黄铁矿等热液型致密、灰至白色重晶石、黄铁矿、黄铜矿、方铅矿、闪锌矿、赤铁矿、萤石、毒重石等火山沉积型重晶石、菱铁矿、镜铁矿等残坡积型易选、品位较高重晶石、萤石、方解石、石英等重晶石矿物的矿物特征重晶石是最普通的富含钡矿物，其要性质列于表2 表2 重晶石矿物的主要性质 矿物名称化学式化学组成 %密度 g/cm莫氏硬度晶系形状颜色重晶石BaSO4BaO,65.7 SO3,34.34.52.5~3.5斜方板状
柱状灰白此外，重晶石难容于水和酸、无毒、无磁性，能吸收X-射线及伽玛射线等特性。 五、工艺特性及主要用途 重晶石是一种重要的含钡矿物，具有比重大（4.3—4.7）、硬度低（3—3.5）化学性质稳定、不溶于水和酸，重晶石粉主要用于石油、化工、油漆、填料等工业部门，其中80%—90%用作石油钻井中的泥浆加重剂。表3列出了它的主要用途。 表3 重晶石的主要用途 应用领域主要用途备注石油钻探油气井旋转钻探中的环流泥浆加重剂冷却钻头，带走切削下来的碎屑物，润滑钻杆，封闭孔壁，控制油气压力，防止油井自喷化工生产碳酸钡、氯化钡、硫酸钡、锌钡白、氢氧化钡、氧化钡等各种钡化合物这些钡化合物广泛应用于试剂、催化剂、糖的精制、纺织、防火、各种焰火、合成橡胶的凝结剂、塑料、杀虫剂、钢的表面淬火、荧光粉、荧光灯、焊药、油脂添加剂等玻璃去氧剂、澄清剂、助熔剂增加玻璃的光学稳定性、光泽和强度橡胶、塑料油漆填料、增光剂、加重剂建筑混凝土骨料、铺路材料重压沼泽地区埋藏的管道，代替铅板用于核设施，原子能工厂、X光实验室等的屏蔽，延长路面的寿命 六、产品质量标准 重晶石产品根据其用途，有不同的规格及质量要求。 石油钻井用重晶石粉我国油田钻井用重晶石粉的质量要求列于表4 表 4 石油钻井用重晶石粉的质量要求 项目指标备注密度，g/cm≥4.2 细度，—200目% —325目%≥97 ≥85~90 水溶物，%≤0.1 粘土效应，Pa·s≤0.125加1%石膏前后的视粘度硫酸钡含量，%≥90 重晶石粉的国家标准已制定，水溶性盐（按钙计算）不大于250PPm；200目筛余量不大于3%，325目筛余量不大于5%。 化工用重晶石化工用重晶石分为三级，要求的指标是：BaSO4、SiO2、Fe2O3、Al2O3和水溶性盐的含量，详见表5。 表5 化工用重晶石的品级划分 品级指标， %BaSO4SiO2Fe2O3Al2O3水溶性盐Ⅰ级95< 1.5< 0.5< 1< 0.3Ⅱ级90< 2.5< 1.5< 2< 1.0Ⅲ级85< 2.5< 1.5< 2< 1.0其它部门用重晶石粉油漆、橡胶填料、普通玻璃、锌钡白生产用重晶石粉的质量要求列于表6。 表 6 油漆等用重晶石粉的质量要求 用途要求指标备注BaSO4,%CaCO3,%Fe2O3,%通过粒度，目油漆90~95 0.05< 325要求洁白度高橡胶填料> 98< 0.36微量<325不允许含有Mn、Cu、Pb杂质普通玻璃> 96< 0.1< 0.260SiO2<1.5%,Al2O<0.15%生产锌钡白95~98 < 1 SiO2<1%,Al2O3越少越好国际贸易产品品级在国际贸易中，一般根据不同用途将重晶石分为三个品级，详见表7。 表 7 国际贸易产品品级 级别要求指标钻井级密度≥4.2g/cm,BaSO4≥92%,200目筛余量小于3%，325目筛余量小于5%化工级BaSO4 > 95%,Fe2O3和SrSO4含量不超过1%，氧化硅和氧化钙只允许有微量油漆级洁白度高，细度至少通过325目 七、综合利用工艺技术
西宁重晶石项目可行性研究报告 规划设计/投资分析/产业运营
报告摘要说明 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。 目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。 该重晶石项目计划总投资9230.63万元，其中：固定资产投资6881.63万元，占项目总投资的74.55%；流动资金2349.00万元，占 项目总投资的25.45%。 本期项目达产年营业收入20347.00万元，总成本费用15818.47 万元，税金及附加188.85万元，利润总额4528.53万元，利税总额5342.00万元，税后净利润3396.40万元，达产年纳税总额1945.60万元；达产年投资利润率49.06%，投资利税率57.87%，投资回报率 36.79%，全部投资回收期4.22年，提供就业职位386个。 重晶石是一种很重要的非金属矿物原料，具有广泛的工业用途。重晶 石是以硫酸钡为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由
于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好 的重晶石还可呈透明晶体出现。重晶石的硬度3～3.5(莫氏)，比重为 4.2～4.7，具有比重大、硬度低、性脆的特点。重晶石化学性质稳定，不 溶于水和盐酸，无磁性和毒性。 重晶石又称硫酸钡，化学式BaSO4，无色或白色斜方晶系结晶。相对分子质量233.40。相对密度4.5(15℃)。熔点1580℃。折射率1.637。加热 到1149℃就变成单斜晶系结晶，此时折射率为 1.649。几乎不溶于水，18℃时为0.00022、100℃时为0.00041，微溶于浓硫酸;溶于碳酸碱金属盐溶液中，变成碳酸钡；不溶于其他酸碱。自然界中，它以重晶石矿物形式存在。天然矿物叫重晶石。与碳(煤粉)共热至800℃，还原为可溶性的硫化钡和一氧化碳。具有强烈吸收X射线的能力，X射线不能透过，医学上可用作X光透视肠胃时的药剂(钡餐)。硫酸钡是唯一无毒的钡盐。用于分析试剂、电子、仪表、冶金等工业，用作白色颜料，肠胃X射线透视造影时服用的药剂，炼铜熔剂，钻井泥浆比重增大剂以及橡胶、造纸、塑料的白色填料。 由硫酸跟氯化钡反应制得。

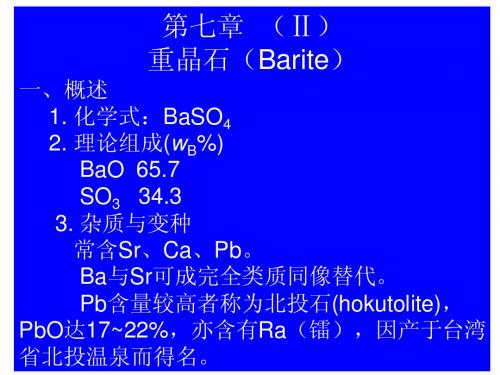

重晶石 重晶石是钡的最常见矿物，它的成分为硫酸钡。产于低温热液矿脉中，如石英-重晶石脉，萤石-重晶石脉等，常与方铅矿、闪锌矿、黄铜矿、辰砂等共生。我国湖南、广西、青海、江西所产的重晶石矿床多是巨大的热液单矿物矿脉。重晶石亦可产于沉积岩中，呈结核状出现，多存在于沉积锰矿床和浅海的泥质、砂质沉积岩中。在风化残余矿床的残积粘土覆盖层内，常成结状、块状。 基本简介 化学品中文名称：重晶石 主要成分：纯品 外观与性状：白色斜方晶体。 化学品英文名称：Barite 中文名称2：重晶石 英文名称2：barium sulfate 分子式：BaSO4 分子量：233.39 化学成分：BaO:65.7%,SO3:34.3%。成分中有Sr、Pb和Ca类质同像替代。 重晶石的晶体呈大的管状，晶体聚集在一起有时可形成玫瑰花形状或分叉的晶块，这称为冠毛状重晶石。纯的重晶石是无色透明的，一般则呈白、浅黄色，具有玻璃光泽。重晶石可以用作白色颜料（我们俗称立德粉），还可用于化工、造纸、纺织填料，在玻璃生产中它可充当助熔剂并增加玻璃的光亮度。但它最主要的是作为加重剂用在钻井行业中及提炼钡。 结构性质 重晶石是 重晶石 以硫酸钡(BaSO4)为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石系硫酸盐矿物。成分为BaSO4。自然界分布最广的含钡矿物。钡可被锶完全类质同象代替，形成天青石；被铅部分替代，形成北投石（因产自台湾北投温泉而得名）。正交（斜方）晶系，晶体常成厚板状。纯净的重晶石透明无色，
一般为白色、浅黄色，玻璃光泽，解理面呈珍珠光泽。具3个方向的完全和中等解理，莫氏硬度3～3.5，比重4.5。主要形成于中低温热液条件下。 重晶石化学性质稳定，不溶于水和盐酸，无磁性和毒性。重晶石化学组成为Ba[S O4]，晶体属正交（斜方）晶系的硫酸盐矿物。常呈厚板状或柱状晶体，多为致密块状或板状、粒状集合体。质纯时无色透明，含杂质时被染成各种颜色，条痕白色，玻璃光泽，透明至半透明。三组解理完全，夹角等于或近于90°。摩氏硬度3-3.5，比重4.０-4.6。鉴定特征：板状晶体，硬度小，近直角相交的完全解理，密度大，遇盐酸不起泡，并以此与相似的方解石相区别。重晶石是以硫酸钡(BaSO4)为主要成分的非金属矿产品，纯重晶石显白色、有光泽，由于杂质及混入物的影响也常呈灰色、浅红色、浅黄色等，结晶情况相当好的重晶石还可呈透明晶体出现。重晶石是一种混合物。 原料特性 健康危害 重晶石 纯硫酸钡不溶于水，无毒。吸入后可引起胸部紧束感、胸痛、咳嗽等。对眼睛有刺激性。长期吸入可致钡尘肺。 环境危害 对环境有危害，对大气可造成污染。 燃爆危险 本品不燃。 皮肤接触 脱去污染的衣着，用流动清水冲洗。 眼睛接触
重晶石项目可行性研究报告 项目可行性报告 中金企信国际咨询公司拥有10余年项目可行性报告撰写经验，拥有一批高素质编写团队，卓立打造一流的可行性研究报告服务平台为各界提供专业可行的报告。 【报告说明】 可行性研究报告，简称可研，是在制订生产、基建、科研计划的前期，通过全面的调查研究，分析论证某个建设或改造工程、某种科学研究、某项商务活动切实可行而提出的一种书面材料。 项目可行性研究报告主要是通过对项目的主要内容和配套条件，如市场需求、资源供应、建设规模、工艺路线、设备选型、环境影响、资金筹措、盈利能力等，从技术、经济、工程等方面进行调查研究和分析比较，并对项目建成以后可能取得的财务、经济效益及社会影响进行预测，从而提出该项目是否值得投资和如何进行建设的咨询意见，为项目决策提供依据的一种综合性的分析方法。 可行性研究具有预见性、公正性、可靠性、科学性的特点。可行性研究报告是确定建设项目前具有决定性意义的工作，是在投资决策之前，对拟建项目进行全面技术经济分析论证的科学方法，在投资管理中，可行性研究是指对拟建项目有关的自然、社会、经济、技术等
进行调研、分析比较以及预测建成后的社会经济效益。 【相关推荐】 《重晶石矿粉项目立项可行性报告》 《重晶石矿粉商业策划书》 《重晶石矿粉资金申请可行性报告》 《重晶石矿粉项目建议书》 《重晶石矿粉融资可行性报告》 《重晶石矿粉行业市场调查分析及投资前景预测》等报告课题，具体请咨询中金企信国际信息咨询有限公司。 由于可行性研究报告属于订制报告，以下报告目录仅供参考，成稿目录可能根据客户需求和行业分类有所变化。 第一章项目总论 1.1重晶石矿粉项目概况 1.1.1重晶石矿粉项目名称 1.1.2重晶石矿粉项目建设单位 1.1.3重晶石矿粉项目拟建设地点 1.1.4重晶石矿粉项目建设内容与规模 1.1.5重晶石矿粉项目性质 1.1.6重晶石矿粉项目总投资及资金筹措
贵阳关于成立重晶石公司可行性分析报告 规划设计/投资分析/产业运营
报告摘要说明 我国虽然是重晶石储量大国和产量大国，但是随着行业产量占世界的 比重越来越大，行业的技术却没有跟上来。 xxx（集团）有限公司由xxx（集团）有限公司（以下简称“A公司”）与xxx实业发展公司（以下简称“B公司”）共同出资成立，其中：A公司出资730.0万元，占公司股份63%；B公司出资430.0万元，占公司股份37%。 xxx（集团）有限公司以重晶石产业为核心，依托A公司的渠道资 源和B公司的行业经验，xxx（集团）有限公司将快速形成行业竞争力，通过3-5年的发展，成为区域内行业龙头，带动并促进全行业的发展。 xxx（集团）有限公司计划总投资11194.65万元，其中：固定资 产投资8728.44万元，占总投资的77.97%；流动资金2466.21万元， 占总投资的22.03%。 根据规划，xxx（集团）有限公司正常经营年份可实现营业收入22782.00万元，总成本费用18108.35万元，税金及附加220.01万元，利润总额4673.65万元，利税总额5538.30万元，税后净利润3505.24万元，纳税总额2033.06万元，投资利润率41.75%，投资利税率 49.47%，投资回报率31.31%，全部投资回收期4.69年，提供就业职位347个。
目前，我国重晶石工业产品结构非常失衡，低端产品占据了绝大多数，二较高附加值的产品数量非常低。这导致行业的技术发展形成恶性循环， 没有定价能力，利润低，技术研发投入少，然后就是技术更难以发展。所 以未来行业扩大粉状产品出口比例，尤其是要扩大高附加值含量的高技术 产品的出口比例。重晶石出口应不再以量取胜，才是国内重晶石技术发展 的重要方向。
