梁挠度计算书
连续梁WKL1第3跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Mad : 恒载弯矩标准值(单位: ken*m); Ml : 活载载弯矩标准值(单位: ken*m);
Mix : X向风载弯矩标准值(单位: ken*m); May : Y向风载弯矩标准值(单位: ken*m);
Me : 荷载效应准永久组合(单位: ken*m);
Bs : 短期刚度(单位: 1000*ken*m*m); Be : 长期刚度(单位: 1000*ken*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*700mm
底筋:7C22 3/4,As = 2660.9mm2.
左支座筋:9C20 5/4,As = 2827.4mm2.
右支座筋:4C20,As = 1256.6mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Mad -284.0 -78.1 77.0 156.4 185.1 213.7 178.1 57.3 -120.5 Ml -148.1 -41.2 40.0 79.5 93.3 109.8 93.9 30.7 -61.5 Mix -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 0.0 0.0 May 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Me -343.2 -94.6 93.0 188.2 222.4 257.6 215.7 69.6 -145.1 Bs 137.4 137.4 189.9 189.9 189.9 189.9 189.9 189.9 98.7
Be 84.6 84.6 102.2 102.2 102.2 102.2 102.2 102.2 61.7 挠度mm 0.0 2.4 5.7 8.5 9.9 9.7 7.6 4.0 0.0
最大挠度d = 9.9 mm. 计算跨度L0 = 7000 mm. L0/d = 706 > 300, 满足限值要求.
连续梁WKL2第3跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Mad : 恒载弯矩标准值(单位: ken*m); Ml : 活载载弯矩标准值(单位: ken*m);
Mix : X向风载弯矩标准值(单位: ken*m); May : Y向风载弯矩标准值(单位: ken*m);
Me : 荷载效应准永久组合(单位: ken*m);
Bs : 短期刚度(单位: 1000*ken*m*m); Be : 长期刚度(单位: 1000*ken*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*600mm
底筋:8C25 4/4,As = 3927.0mm2.
左支座筋:7C25 4/3,As = 3436.1mm2.
右支座筋:6C25 4/2,As = 2945.2mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Mad -270.3 -58.3 103.5 190.1 226.6 231.1 173.5 31.1 -167.5
Ml -141.8 -31.2 53.7 96.8 114.4 119.0 91.9 17.5 -85.9 Mix 0.0 0.0 0.0 0.0 0.0 0.0 0.0 -0.0 -0.0 May 0.0 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 Me -327.0 -70.8 125.0 228.9 272.4 278.7 210.2 38.1 -201.9 Bs 102.1 102.1 174.5 174.5 174.5 174.5 174.5 174.5 99.0 Be 63.8 63.8 91.9 91.9 91.9 91.9 91.9 91.9 61.9 挠度mm 0.0 3.3 7.7 11.0 12.6 12.0 9.1 4.6 0.0
最大挠度d = 12.6 mm. 计算跨度L0 = 7000 mm. L0/d = 555 > 300, 满足限值要求.
连续梁WKL3第4跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Mad : 恒载弯矩标准值(单位: ken*m); Ml : 活载载弯矩标准值(单位: ken*m);
Mix : X向风载弯矩标准值(单位: ken*m); May : Y向风载弯矩标准值(单位: ken*m);
Me : 荷载效应准永久组合(单位: ken*m);
Bs : 短期刚度(单位: 1000*ken*m*m); Be : 长期刚度(单位: 1000*ken*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 400mm*900mm
底筋:18C25 6/6/6,As = 8835.7mm2.
左支座筋:6C25,As = 2945.2mm2.
右支座筋:5C25,As = 2454.4mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Mad -495.2 -22.4 397.9 740.9 1031.3 795.0 502.6 121.8 -319.0 Ml -251.8 -13.5 199.5 371.4 518.1 400.0 254.7 62.1 -159.5 Mix 0.0 0.0 0.0 0.0 0.0 0.0 0.0 -0.0 -0.0 May -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Me -596.0 -27.8 477.7 889.5 1238.5 954.9 604.4 146.6 -382.8 Bs 294.2 294.2 835.1 835.1 835.1 835.1 835.1 835.1 294.4 Be 183.8 183.8 437.0 437.0 437.0 437.0 437.0 437.0 184.0 挠度mm 0.0 3.2 6.7 9.4 10.5 9.7 7.2 3.7 0.0
最大挠度d = 10.5 mm. 计算跨度L0 = 7000 mm. L0/d = 665 > 300, 满足限值要求.
连续梁WKL4第2跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Mad : 恒载弯矩标准值(单位: ken*m); Ml : 活载载弯矩标准值(单位: ken*m);
Mix : X向风载弯矩标准值(单位: ken*m); May : Y向风载弯矩标准值(单位: ken*m);
Me : 荷载效应准永久组合(单位: ken*m);
Bs : 短期刚度(单位: 1000*ken*m*m); Be : 长期刚度(单位: 1000*ken*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*700mm
底筋:10C25 2/4/4,As = 4908.7mm2.
左支座筋:8C25 4/4,As = 3927.0mm2.
右支座筋:4C25,As = 1963.5mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Mad -408.9 -244.5 -120.2 152.1 313.1 377.3 313.9 131.0 -160.3 Ml -208.2 -128.0 -65.7 76.4 158.6 190.7 161.8 68.8 -81.8 Mix 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 0.0 0.0 May 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Me -492.2 -295.7 -146.5 182.6 376.5 453.5 378.7 158.6 -193.0 Bs 162.9 162.9 162.9 301.6 301.6 301.6 301.6 301.6 121.3 Be 101.8 101.8 101.8 157.1 157.1 157.1 157.1 157.1 75.8 挠度mm 0.0 0.1 3.9 9.2 13.1 14.2 11.8 6.5 0.0
最大挠度d = 14.2 mm. 计算跨度L0 = 9000 mm. L0/d = 635 > 300, 满足限值要求.
连续梁WKL5第4跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Mad : 恒载弯矩标准值(单位: ken*m); Ml : 活载载弯矩标准值(单位: ken*m);
Mix : X向风载弯矩标准值(单位: ken*m); May : Y向风载弯矩标准值(单位: ken*m);
Me : 荷载效应准永久组合(单位: ken*m);
Bs : 短期刚度(单位: 1000*ken*m*m); Be : 长期刚度(单位: 1000*ken*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 400mm*900mm
底筋:20C25 2/6/6/6,As = 9817.5mm2.
左支座筋:6C25,As = 2945.2mm2.
右支座筋:5C25,As = 2454.4mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Mad -460.0 9.3 426.0 765.5 1052.3 810.2 511.8 125.0 -321.9 Ml -230.1 2.4 209.7 375.8 516.7 399.4 254.8 63.0 -157.9 Mix 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 0.0 May 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Me -552.0 10.3 509.9 915.8 1259.0 970.0 613.7 150.1 -385.1 Bs 299.5 909.8 909.8 909.8 909.8 909.8 909.8 909.8 293.4 Be 187.2 478.9 478.9 478.9 478.9 478.9 478.9 478.9 183.4 挠度mm 0.0 3.3 6.5 9.0 10.0 9.2 6.8 3.5 0.0
最大挠度d = 10.0 mm. 计算跨度L0 = 7000 mm. L0/d = 700 > 300, 满足限值要求.
连续梁WKL6第2跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Md : 恒载弯矩标准值(单位: kN*m); Ml : 活载载弯矩标准值(单位: kN*m);
Mwx : X向风载弯矩标准值(单位: kN*m); Mwy : Y向风载弯矩标准值(单位: kN*m);
Mq : 荷载效应准永久组合(单位: kN*m);
Bs : 短期刚度(单位: 1000*kN*m*m); Bq : 长期刚度(单位: 1000*kN*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*700mm
底筋:11C25 3/4/4,As = 5399.6mm2.
左支座筋:10C25 4/4/2,As = 4908.7mm2.
右支座筋:4C25,As = 1963.5mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Md -585.6 -284.8 -103.6 189.5 355.8 415.1 346.4 141.4 -188.2 Ml -269.8 -136.3 -52.4 87.8 168.2 199.1 165.1 66.9 -88.9 Mwx 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 0.0
Mwy 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Mq -693.5 -339.3 -124.5 224.6 423.1 494.8 412.5 168.1 -223.7 Bs 181.6 181.6 181.6 324.7 324.7 324.7 324.7 324.7 116.1 Bq 113.5 113.5 113.5 171.7 171.7 171.7 171.7 171.7 72.6 挠度mm 0.0 0.2 4.4 9.8 13.6 14.6 12.0 6.6 0.0
最大挠度d = 14.6 mm. 计算跨度L0 = 9000 mm. L0/d = 618 > 300, 满足限值要求.
连续梁WKL7第1跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Md : 恒载弯矩标准值(单位: kN*m); Ml : 活载载弯矩标准值(单位: kN*m);
Mwx : X向风载弯矩标准值(单位: kN*m); Mwy : Y向风载弯矩标准值(单位: kN*m);
Mq : 荷载效应准永久组合(单位: kN*m);
Bs : 短期刚度(单位: 1000*kN*m*m); Bq : 长期刚度(单位: 1000*kN*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 350mm*800mm
底筋:14C25 4/5/5,As = 6872.2mm2.
左支座筋:7C25 5/2,As = 3436.1mm2.
右支座筋:5C25,As = 2454.4mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Md -316.4 45.2 344.0 549.2 691.6 533.7 318.6 14.3 -349.7 Ml -161.3 24.2 178.3 281.2 352.7 273.0 164.7 7.6 -179.4 Mwx 0.1 0.0 0.0 -0.0 -0.0 -0.1 -0.1 -0.1 -0.1 Mwy -0.0 -0.0 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 Mq -381.0 54.9 415.3 661.7 832.7 642.9 384.4 17.4 -421.4 Bs 243.0 520.7 520.7 520.7 520.7 520.7 520.7 520.7 186.6 Bq 151.9 276.1 276.1 276.1 276.1 276.1 276.1 276.1 116.6 挠度mm 0.0 4.4 8.6 11.6 12.7 11.4 8.3 4.0 0.0
最大挠度d = 12.7 mm. 计算跨度L0 = 7300 mm. L0/d = 575 > 300, 满足限值要求.
连续梁WKL8第2跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Md : 恒载弯矩标准值(单位: kN*m); Ml : 活载载弯矩标准值(单位: kN*m);
Mwx : X向风载弯矩标准值(单位: kN*m); Mwy : Y向风载弯矩标准值(单位: kN*m);
Mq : 荷载效应准永久组合(单位: kN*m);
Bs : 短期刚度(单位: 1000*kN*m*m); Bq : 长期刚度(单位: 1000*kN*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 350mm*800mm
底筋:9C25 4/5,As = 4417.9mm2.
左支座筋:12C25 5/5/2,As = 5890.5mm2.
右支座筋:10C25 5/5,As = 4908.7mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Md -731.9 -328.8 -7.6 190.5 306.8 213.4 47.2 -231.4 -584.9 Ml -380.9 -170.2 -1.0 100.2 159.8 115.7 34.7 -108.3 -289.3 Mwx -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Mwy -0.0 -0.0 -0.0 0.0 0.0 0.0 0.0 0.0 -0.0 Mq -884.3 -396.9 -8.0 230.6 370.7 259.7 61.1 -274.7 -700.6 Bs 306.8 306.8 306.8 416.4 416.4 416.4 416.4 279.8 279.8 Bq 180.5 180.5 180.5 223.0 223.0 223.0 223.0 170.6 170.6 挠度mm 0.0 -0.6 1.1 3.0 4.0 3.4 1.8 0.1 0.0
最大挠度d = 4.0 mm. 计算跨度L0 = 8000 mm. L0/d = 2021 > 300, 满足限值要求.
连续梁WKL9第1跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Md : 恒载弯矩标准值(单位: kN*m); Ml : 活载载弯矩标准值(单位: kN*m);
Mwx : X向风载弯矩标准值(单位: kN*m); Mwy : Y向风载弯矩标准值(单位: kN*m);
Mq : 荷载效应准永久组合(单位: kN*m);
Bs : 短期刚度(单位: 1000*kN*m*m); Bq : 长期刚度(单位: 1000*kN*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*700mm
底筋:10C25 2/4/4,As = 4908.7mm2.
左支座筋:3C22,As = 1140.4mm2.
右支座筋:7C22 4/3,As = 2660.9mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Md -121.7 103.0 265.4 334.9 342.2 299.1 192.0 -9.7 -274.7 Ml -61.8 53.1 136.7 169.3 170.5 151.0 99.1 -4.7 -140.5 Mwx 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.1 -0.1 -0.1 Mwy 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Mq -146.5 124.2 320.1 402.6 410.4 359.5 231.6 -11.6 -331.0 Bs 91.2 300.1 300.1 300.1 300.1 300.1 300.1 132.6 132.6 Bq 57.0 154.9 154.9 154.9 154.9 154.9 154.9 82.9 82.9 挠度mm 0.0 5.2 9.7 12.7 13.5 12.2 9.1 4.4 0.0
最大挠度d = 13.5 mm. 计算跨度L0 = 7300 mm. L0/d = 539 > 300, 满足限值要求.
连续梁WKL10第3跨挠度计算书
按混凝土结构设计规范GB50010-2010第7.2节规定计算.
Md : 恒载弯矩标准值(单位: kN*m); Ml : 活载载弯矩标准值(单位: kN*m);
Mwx : X向风载弯矩标准值(单位: kN*m); Mwy : Y向风载弯矩标准值(单位: kN*m);
Mq : 荷载效应准永久组合(单位: kN*m);
Bs : 短期刚度(单位: 1000*kN*m*m); Bq : 长期刚度(单位: 1000*kN*m*m);
活荷载准永久值系数ψq = 0.40 .
截面尺寸b*h = 300mm*700mm
底筋:6C25 2/4,As = 2945.2mm2.
左支座筋:10C25 4/4/2,As = 4908.7mm2.
右支座筋:4C25,As = 1963.5mm2.
截面号I 1 2 3 4 5 6 7 J ---------------------------------------------------------------------------------------
Md -377.4 -97.3 108.5 205.0 227.2 272.1 230.6 72.9 -164.1 Ml -186.6 -47.6 53.5 94.1 96.8 128.3 115.7 38.7 -79.0 Mwx 0.0 0.0 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 Mwy 0.0 0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0 -0.0
Mq -452.1 -116.3 129.9 242.7 265.9 323.5 276.8 88.4 -195.7 Bs 187.1 187.1 198.8 198.8 198.8 198.8 198.8 198.8 120.9 Bq 106.3 106.3 110.4 110.4 110.4 110.4 110.4 110.4 75.6 挠度mm 0.0 3.9 9.0 13.1 15.1 14.7 11.6 6.1 0.0
最大挠度d = 15.1 mm. 计算跨度L0 = 8000 mm. L0/d = 528 > 300, 满足限值要求.
基础拉梁的计算 1、基础拉梁有别于基础梁，基础拉梁一般在下列设置情况设置: 1）有抗震设防要求且基础埋置深度不一致时； 2）地基土质分布不均匀时； 3）相邻柱荷载相差悬殊时； 4）基础埋深较大时； 5）结构工程师认为有必要设置的其他情形。 2 、基础拉梁的主要作用是平衡柱下端弯矩，调节不均匀沉降等。拉梁上面无墙体时， 没有地基反力的作用。中低层建筑，基础埋深较浅，宜设在基础顶面；多层建筑，宜结 合基础实际埋置深度等具体情况而定。 3、基础拉梁设计计算方法主要有两种： 一种是取基础拉梁所拉结的柱子中轴力较大者的（0.08～0.15）Nmax ，作为基础 拉梁轴心受拉的拉力或轴心受压的压力，进行承载力计算。按此法计算时，柱基础按偏 心受压考虑。基础土质较好，用此法较节约。 另一种是以拉梁平衡柱底弯矩，柱基础按中心受压考虑。拉梁正弯矩钢筋全部拉通， 负弯矩筋有1／2 拉通。此时梁的截面高度宜取下面的取值较高者，如拉梁承托隔墙或 其他竖向荷载，应将竖向荷载所产生的拉梁内力与上述两种计算方法至一所得之内力组 合计算。 拉梁截面宽度大于等于0.03L~0.04 L，高度大于等于0.05L~ 0.067L。如按0.1Nmax 法计算，配筋应上下相同，且不少于615mm2。 此外，当拉梁承受底层墙体荷载时，不管采用上述何种方法计算的，都必须对基础拉梁 另行按“梁”或“连续梁”进行验算。 1.独立基础不一定要设拉梁，跟地基土质的均匀性和地面的刚度有关。土质均匀，采用刚性地面时，对柱子侧向有可靠支承时可以不加拉梁。 2.计算方法： （1）.仅为加强基础的整体性。调节各基础间的不均匀沉降，消除或减轻框架结构对沉降的敏感性。 取拉梁拉结的各柱轴力较大者的1/10，按受拉计算配筋，钢筋通长，按受压计算稳定； 此时基础按偏心受压基础考虑。基础上土质较好时，建议采用该方法 （2）.用拉梁平衡柱底弯矩。 按受弯构件计算，考虑到柱底弯矩的方向的反复性，钢筋通长。 此时基础按中心受压基础考虑。 （3）.上两相并兼承托首层墙体或其他竖向荷载。 将竖向荷载所产生的拉梁内力与上两种结果之一组合进行计算。 一般情况，拉梁宜设置在基础顶面，其梁顶标高与基础顶面标高相同，当拉梁底标高高于基础顶面时，应避免在拉梁与基础之间形成短柱；当拉梁距基础顶面较远时，拉梁应按拉梁层（无楼板的框架楼层）进行设计，并参与结构整体计算，抗震设计时，拉梁应按相应抗震等级的框架梁设置箍筋加密区。 地圈梁的作用主要是调节可能发生的不均匀沉降，加强基础的整体性，也使地基反力更均匀点，同时还具有圈梁的作用和防水防潮的作用同时条形基础的埋深过大时，接近地面的圈梁

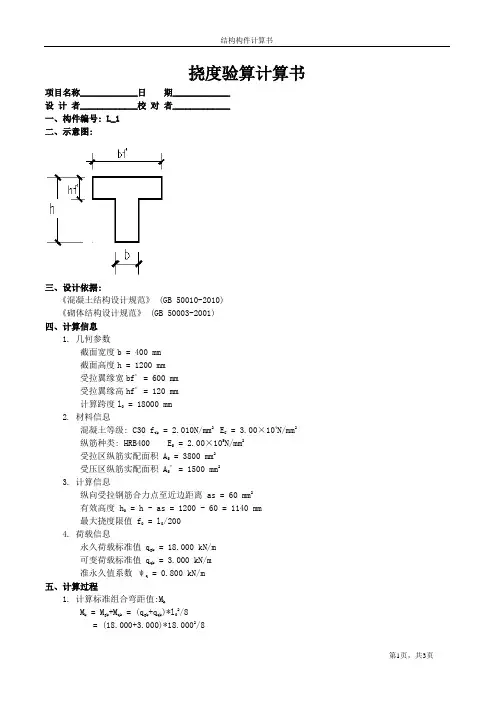

挠度验算计算书项目名称_____________日期_____________ 设计者_____________校对者_____________ 一、构件编号: L_1 二、示意图: 三、设计依据: 《混凝土结构设计规范》 (GB 50010-2010) 《砌体结构设计规范》 (GB 50003-2001) 四、计算信息 1. 几何参数 截面宽度b = 400 mm 截面高度h = 1200 mm 受拉翼缘宽bf' = 600 mm 受拉翼缘高hf' = 120 mm 计算跨度l0 = 18000 mm 2. 材料信息 混凝土等级: C30 f tk = 2.010N/mm2E C= 3.00×104N/mm2 纵筋种类: HRB400 E S= 2.00×105N/mm2 受拉区纵筋实配面积 A S = 3800 mm2 受压区纵筋实配面积 A S' = 1500 mm2 3. 计算信息 纵向受拉钢筋合力点至近边距离 as = 60 mm2 有效高度 h0 = h - as = 1200 - 60 = 1140 mm 最大挠度限值 f0 = l0/200 4. 荷载信息 永久荷载标准值 q gk = 18.000 kN/m 可变荷载标准值 q qk = 3.000 kN/m 准永久值系数ψq = 0.800 kN/m 五、计算过程 1. 计算标准组合弯距值:M k M k = M gk+M qk = (q gk+q qk)*l02/8 = (18.000+3.000)*18.0002/8
= 850.500 kN*m 2. 计算永久组合弯距值:M q M q = M gk+ψq*M qk = (q gk+ψq*q qk)*l02/8 = (18.000+0.8*3.000)*18.0002/8 = 826.200 kN*m 3. 计算受弯构件的短期刚度:B S 3.1 计算按荷载荷载效应的两种组合作用下，构件纵向受拉钢筋应力 σSk = M k/(0.87*h0*A S) = (850.500×106/(0.87*1140*3800) = 225.666 N/mm2 σSq = M q/(0.87*h0*A S) = (826.200×106/(0.87*1140*3800) = 219.219 N/mm2 3.2 计算按有效受拉混凝土截面面积计算的纵向受拉钢筋配筋率 T形截面积:A te= 0.5*b*h = 0.5*400*1200 = 240000mm2 ρte = A S/A te = 3800/240000 = 1.583% 3.3 计算裂缝间纵向受拉钢筋应变不均匀系数ψ ψk = 1.1-0.65*f tk/(ρte*σSk) = 1.1-0.65*2.01/(1.583%*225.666) = 0.734 ψq = 1.1-0.65*f tk/(ρte*σSq) = 1.1-0.65*2.01/(1.583%*219.219) = 0.724 3.4 计算钢筋弹性模量与混凝土模量的比值αE αE = E S/E c= 2.00×105/3.00×104 = 6.667 3.5 计算受压翼缘面积与腹板有效面积的比值γf' γf' = (bf'-b)*hf'/b/h0 = (600-400)*120/400/1140 = 0.053 3.6 计算纵向受拉钢筋配筋率ρ ρ=A S/(b*h0)=3800/(400*1140)=0.833% 3.7 计算受弯构件的短期刚度 B S B Sk = E S*A S*h02/(1.15*ψk+0.2+6*αE*ρ/(1+3.5*γf')) = 2.00*105*3800*11402/(1.15*0.734+0.2+6*6.667*0.833%/(1+3.5*0.053)) = 744.880×103 kN*m2 B Sq = E S*A S*h02/(1.15*ψq+0.2+6*αE*ρ/(1+3.5*γf')) = 2.00*105*3800*11402/(1.15*0.724+0.2+6*6.667*0.833%/(1+3.5*0.053)) = 751.894×103 kN*m2 4. 计算受弯构件的长期刚度:B 4.1 确定考虑荷载长期效应组合对挠度影响增大影响系数θ ρ'=A S'/(b*h0)=1500/(400*1140)=0.329% 当0<ρ'<ρ时,θ在2-1.6间线性内插得θ=1.842 4.2 计算受弯构件的长期刚度 B Bk = M K/(M q*(θ-1)+M K)*B Sk
目录 1概述 (1) 1.1工程概况 (1) 1.2技术标准及参考规范 (2) 1.2.1技术标准 (2) 1.2.2参考规范及资料 (2) 1.3主要材料 (3) 1.4荷载组合 (4) 1.5容许应力 (4) 2结构内力计算 (6) 2.1内力方向图 (6) 2.2单元编号 (6) 2.3结构内力表 (6) 3主体构件强度验算 (34) 3.1拱肋应力验算 (34) 3.2横撑应力验算 (43) 3.3边主梁应力验算 (47) 4局部构件强度验算 (63) 4.1横梁强度验算 (63) 4.1.1B0~B10节段叠合横梁 (63) 4.1.2B11节段叠合横梁 (69) 4.1.3端横梁 (74) 4.1.4叠合横梁横向钢筋计算 (77) 4.2托架强度验算 (78) 4.2.1验算托架截面尺寸 (78) 4.2.2确定托架的拼接板尺寸 (78) 4.2.3据内力确定托架拼接板的螺栓布置 (79) 4.3支撑加劲强度验算 (80) 4.3.1横向支座验算 (80)
4.3.2竖向支座验算 (81) 4.3.3验算焊缝抗剪能力 (82) 4.4主梁吊耳强度验算 (82) 4.4.1吊耳各部分的截面积 (82) 4.4.2吊耳应力验算 (82) 4.4.3活载应力幅作用下的吊耳应力验算 (83) 4.4.4验算耳板底部附加应力及吊点位移 (83) 4.5拱肋吊点强度验算 (85) 4.6钢混结合段强度验算 (86) 5构件局部稳定验算 (88) 5.1边主梁局部稳定验算 (88) 5.1.1钢边主梁顶底板局部稳定性验算 (88) 5.1.2钢边主梁腹板局部稳定性验算 (89) 5.2横梁局部稳定性验算 (90) 5.3拱肋及风撑局部稳定验算 (93) 5.3.1横撑稳定性验算 (93) 5.3.2拱肋稳定性验算 (94) 6抗疲劳计算 (100) 6.1计算参考依据 (100) 6.2钢梁的疲劳计算 (100) 6.3横撑的疲劳计算 (103) 6.4横梁的疲劳计算 (104) 6.5剪力钉的疲劳计算 (107)
T梁台座验算 1 30mT梁台座验算 1.1 参数 地基为94区路基，承载力取[f a0]=200KPa 30米T梁自重90T，G1=90×9.8=882KN 30米T梁模板预估重28T，G2=28×9.8=274.4KN 砼施工时人力荷载，按8人计，G3=8×0.075×9.8=5.9KN； 台座扩大基础尺寸：长31m,宽1.2m,厚0.25m 台座尺寸：长31m,宽0.6m,厚0.3m 台座及基础体积，V=31×(0.6×0.3+1.2×0.25)=14.88m3 台座及基础重力，G4=14.88×2.6×9.8=379.14KN C30混凝土轴心抗压强度设计值，[f cd]=15MPa(依据《路桥施工计算手册》330页) C20混凝土轴心抗压强度设计值，[f cd]=10MPa 1.2 台座地基承载力验算 在整个T梁施工过程中，整体对地基的压力最大的时候是在混凝土浇筑之时，所以总的对地基的压力最大值为： F max=G1+G2+G3+G4=882+274.4+5.9+379.14=1541.44KN 对每平米地基的压力为： f=F max A = 1541.44 31 =49.72KN m2 ?=49.72KPa<[f a0]=200KPa 所以，地基承载力满足要求。 1.3 拉前台座受力验算 （1）上层台座验算 上层台座混凝土为C30，[f cd]=15MPa 30米T梁拉前与台座的接触最小长度：L=29.3m 台座宽度：B=0.6m 拉前T梁对台座的压力大小为F1=G1=882KN f1=F1 1 = F1 = 882 =50.17KPa=0.0502MPa<[f cd]=15MPa 所以，拉前台座受力满足要求。 （2）下层台座基础验算 下层台座基础混凝土为C20，[f cd]=10MPa
地基梁计算(一) （取最大线荷载计算）一、几何数据及计算参数 构件编号: LL-1 混凝土： C30 主筋： HRB400 箍筋： HRB400 纵筋合力点边距as(mm)： 35.00 指定主筋强度：无 跨中弯矩调整系数： 1.00 支座弯矩调整系数： 1.00 (说明：弯矩调整系数只影响配筋) 自动计算梁自重：是 恒载系数： 1.20 活载系数： 1.40 二、荷载数据 荷载工况1 (恒载): 三、内力及配筋 1. 弯矩图 2. 剪力图
3. 截面内力及配筋 0支座: 正弯矩 0.00 kN*m, 0.00 kN*m, 负弯矩 剪力 166.23 kN, : 6f14, 实际面积: 923.63 mm, 计算面积: 495.00 mm 22上钢筋 : 6f14, 实际面积: 923.63 mm, 计算面积: 495.00 mm 22下钢筋 裂缝 0.00mm 1跨中: 正弯矩 39.18 kN*m, 负弯矩 0.00 kN*m, 剪力 -256.90 kN, 挠度 0.07mm(↓), 位置：跨中 裂缝 0.05mm : 6f14, 实际面积: 923.63 mm , 计算面积: 495.00 mm 22上钢筋 : 6f14, 实际面积: 923.63 mm , 计算面积: 495.00 mm 22下钢筋 : f8@200（4）, 实际面积: 1005.31 mm/m, 计算面积: 749.05 mm/m 22箍筋 1支座: 正弯矩 0.00 kN*m, 位置 : 0.00m 负弯矩 54.40 kN*m, 位置 : 0.00m 剪力左 -256.90 kN, 位置: 1.20m 剪力右 226.67 kN, 位置: 0.00m : 6f14, 实际面积 : 923.63 mm, 计算面积: 495.00 mm 22上钢筋 : 6f14, 实际面积: 923.63 mm, 计算面积: 495.00 mm 22下钢筋 裂缝 0.07mm 2跨中: 正弯矩 18.46 kN*m, 位置: 0.64m 负弯矩 0.00 kN*m, 位置: 0.00m 剪力 226.67 kN, 位置 : 0.00m 挠度 0.07mm(↓), 位置：跨中 裂缝 0.02mm : 6f14, 实际面积: 923.63 mm, 计算面积: 495.00 mm 22上钢筋 : 6f14, 实际面积: 923.63 mm, 计算面积: 495.00 mm 22下钢筋 : f8@200（4）,实际面积: 1005.31 mm/m, 计算面积: 749.05 mm/m 22箍筋 2支座: 正弯矩 0.00 kN*m, 负弯矩 36.27 kN*m, 剪力左 -196.45 kN, 剪力右 196.45 kN,

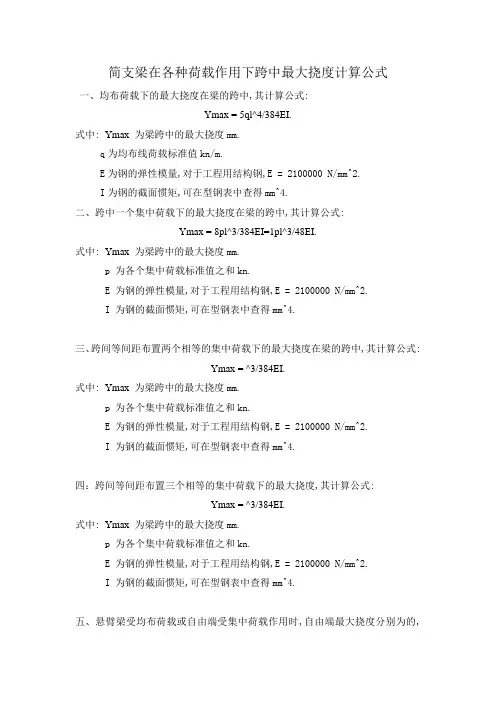

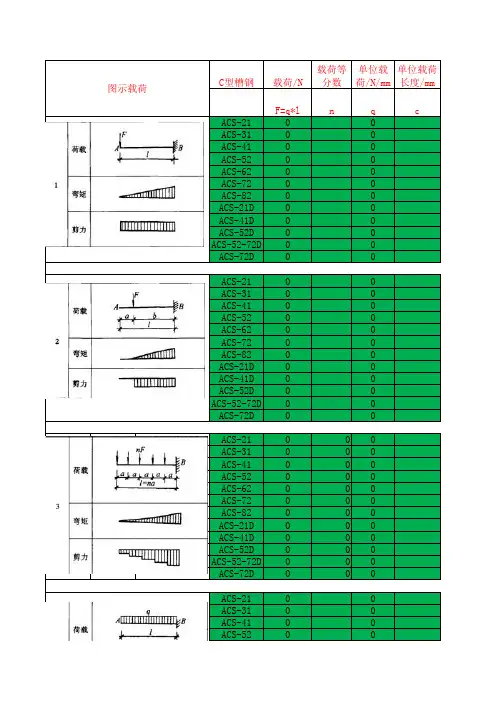

简支梁在各种荷载作用下跨中最大挠度计算公式： 均布荷载下的最大挠度在梁的跨中,其计算公式: Ymax = 5ql^4/(384EI). 式中: Ymax 为梁跨中的最大挠度(mm). q 为均布线荷载标准值(kn/m). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨中一个集中荷载下的最大挠度在梁的跨中,其计算公式: Ymax = 8pl^3/(384EI)=1pl^3/(48EI). 式中: Ymax 为梁跨中的最大挠度(mm). p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置两个相等的集中荷载下的最大挠度在梁的跨中,其计算公式: Ymax = 6.81pl^3/(384EI). 式中: Ymax 为梁跨中的最大挠度(mm). p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 跨间等间距布置三个相等的集中荷载下的最大挠度,其计算公式: Ymax = 6.33pl^3/(384EI). 式中: Ymax 为梁跨中的最大挠度(mm). p 为各个集中荷载标准值之和(kn). E 为钢的弹性模量,对于工程用结构钢,E = 2100000 N/mm^2. I 为钢的截面惯矩,可在型钢表中查得(mm^4). 悬臂梁受均布荷载或自由端受集中荷载作用时，自由端最大挠度分别为的,其计算公式: Ymax =1ql^4/(8EI). ;Ymax =1pl^3/(3EI). q 为均布线荷载标准值(kn/m). ;p 为各个集中荷载标准值之和(kn).
