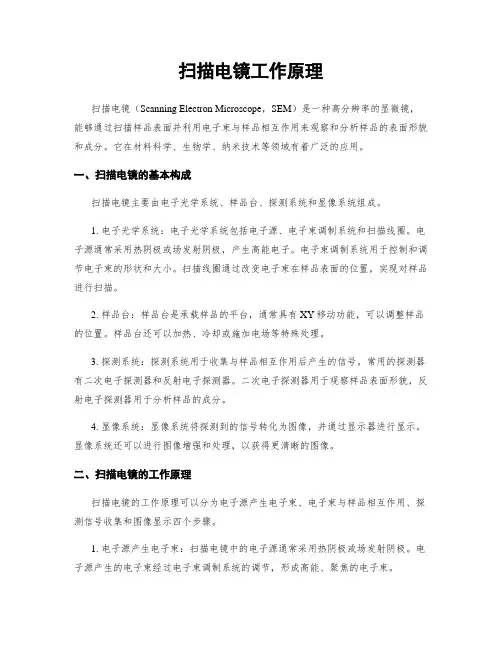

扫描电镜的基本结构和工作原理
扫描电子显微镜利用细聚焦电子束在样品表面逐点扫描，与样品相互作用产行各种物理
信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像。扫描电镜具有景深大、图像立体感强、放大倍数范围大、连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。
扫描电镜所需的加速电压比透射电镜要低得多，一般约在1～30kV，实验时可根据被
分析样品的性质适当地选择，最常用的加速电压约在20kV左右。扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。
扫描电镜的基本结构可分为电子光学系统、扫描系统、信号检测放大系统、图像显示
和记录系统、真空系统和电源及控制系统六大部分。这一部分的实验内容可参照教材第十二章，并结合实验室现有的扫描电镜进行，在此不作详细介绍。
三、扫描电镜图像衬度观察
1．样品制备
扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可
以直接进行观察。但在有些情况下需对样品进行必要的处理。
1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。
2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。清洗时可能会失去一些
表面形貌特征的细节，操作过程中应该注意。
3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5-10nm
为宜。
2．表面形貌衬度观察
二次电子信号来自于样品表面层5～l0nm，信号的强度对样品微区表面相对于入射束的
取向非常敏感，随着样品表面相对于入射束的倾角增大，二次电子的产额增多。因此，二次电子像适合于显示表面形貌衬度。
二次电子像的分辨率较高，一般约在3～6nm。其分辨率的高低主要取决于束斑直径，而
实际上真正达到的分辨率与样品本身的性质、制备方法，以及电镜的操作条件如高匝、扫描速度、光强度、工作距离、样品的倾斜角等因素有关，在最理想的状态下，目前可达的最佳分辩率为lnm。
扫描电镜图像表面形貌衬度几乎可以用于显示任何样品表面的超微信息，其应用已渗透
到许多科学研究领域，在失效分析、刑事案件侦破、病理诊断等技术部门也得到广泛应用。在材料科学研究领域，表面形貌衬度在断口分析等方面显示有突出的优越性。下面就以断口分析等方面的研究为例说明表面形貌衬度的应用。
利用试样或构件断口的二次电子像所显示的表面形貌特征，可以获得有关裂纹的起源、
裂纹扩展的途径以及断裂方式等信息，根据断口的微观形貌特征可以分析裂纹萌生的原因、裂纹的扩展途径以及断裂机制。图实5-1 是比较常见的金属断口形貌二次电子像。较典型的
解理断口形貌如图实5-1a 所示，在解理断口上存在有许多台阶。在解理裂纹扩展过程中，台阶相互汇合形成河流花样，这是解理断裂的重要特征。准解理断口的形貌特征见图实5—
1b，准解理断口与解理断口有所不同，其断口中有许多弯曲的撕裂棱，河流花样由点状裂纹源向四周放射。沿晶断口特征是晶粒表面形貌组成的冰糖状花样，见图实5—1c。图5—1d 显示的是韧窝断口的形貌，在断口上分布着许多微坑，在一些微坑的底部可以观察到夹杂物或第二相粒子。由图实7—1e 可以看出，疲劳裂纹扩展区断口存在一系列大致相互平行、略
有弯曲的条纹，称为疲劳条纹，这是疲劳断口在扩展区的主要形貌特征。图实5—1 示出的具有不同形貌特征的断口，若按裂纹扩展途径分类，其中解理、准解理和韧窝型属于穿晶断裂，显然沿晶断口的裂纹扩展是沿晶粒表面进行的。
图实5—2是显示灰铸铁显微组织的二次电子像，基体为珠光体加少量铁素体，在基体上分布着较粗大的片状石墨。与光学显微镜相比，利用扫描电镜表面形貌衬度显示材料的微观
组织，具有分辨率高和放大倍数大的优点，适合于观察光学显微镜无法分辨的显微组织。为了提高表面形貌衬度，在腐蚀试样时，腐蚀程度要比光学显微镜使用的金相试样适当地深一些。
表面形貌衬度还可用于显示表面外延生长层(如氧化膜、镀膜、磷化膜等)的结晶形态。这
类样品一般不需进行任何处理，可直接观察。图实5-3 是低碳钢板表面磷化膜的二次电子像，
它清晰地显示了磷化膜的结晶形态。
3．原子序数衬度观察
原子序数衬度是利用对样品表层微区原子序数或化学成分变化敏感的物理信号，如背
散射电子、吸收电子等作为调制信号而形成的一种能反映微区化学成分差别的像衬度。实验证明，在实验条件相同的情况下，背散射电子信号的强度随原子序数增大而增大。在样品表层平均原子序数较大的区域，产生的背散射信号强度较高，背散射电子像中相应的区域显示较亮的衬度；而样品表层平均原子序数较小的区域则显示较暗的衬度。由此可见，背散射电子像中不同区域衬度的差别，实际上反映了样品相应不同区域平均原子序数的差异，据此可定性分析样品微区的化学成分分布。吸收电子像显示的原子序数衬度与背散射电子像相反，平均原子序数较大的区域图像衬度较暗，平均原子序数较小的区域显示较亮的图像衬度。原子序数衬度适合于研究钢与合金的共晶组织，以及各种界面附近的元素扩散。
图实5—4是A1-Li 合金铸态共晶组织的背散射电子像。由图可见，基体a-A1
固溶体由于其平均原子序数较大，产生背散射电子信号强度较高，显示较亮的图像衬度。在基体中平行分布的针状相为铝锂化合物，因其平均原子序数小于基体而显示较暗的衬度。
在此顺便指出，由于背散射电子是被样品原子反射回来的入射电子，其能量较高，离开
样品表面后沿直线轨迹运动，因此信号探测器只能检测到直接射向探头的背散射电子，有效收集立体角小，信号强度较低。尤其是样品中背向探测器的那些区域产生的背散射电子，因无法到达探测器而不能被接收。所以利用闪烁体计数器接收背散射电子信号时，只适合于表
面平整的样品，实验前样品表面必须抛光而不需腐蚀。
扫描电子显微镜(SEM)常规样品制备技术 SEM常规制样方法（一） ——试样的取材、固定、脱水和置换 一、实验目的 掌握扫描电镜制样过程：从取材、固定、脱水、置换、干燥、喷涂这一过程中样品怎样保持生活状态，从而得出接近生活状态的样品。 二、实验原理 不论动物或植物组织，要求取材时操作必须快速，组织表面要清洁，必要时需超声波清洗，原理同TEM取材，但需强调的是SEM观察表面结构，所以应注意表面结构的清洁、完整和电镜下反应真实的形貌。取材时动作要快、轻、准、大小在1mm-1cm之间，所用的器械要锋利、洁静，避免任何牵拉和挤揉样品表面的损伤，常用的固定剂有2-4%戊二醛和1%锇酸。 三、实验器材 样品（动物或植物）、双面刀片、培养皿、l.5ml离心管、牙签、2-4%戊二醛、1%锇酸、 0. 1M PBS缓冲液，乙醇、乙酸异戊酯。 四、实验步骤 1、取材 要求动作轻、迅速、准确，为了保持生活状态，应在固定前清洗掉表面杂质，即，迅速将标本放在PBS缓冲液中冲洗，也可超声波器中超10s-30s，使样品所带的污物除去（如：气管内壁上的粘液、植物叶上的灰尘等）。 2、固定（前固定） 经过清洗的样品迅速投入2-4%戊二醛囤定液中，间歇振荡且室温固定约2-4小时即可。 样品固定的目的：使样品细胞的微细结构完整真实地保存下来。如果样品没有很好地固定，那么样品在脱水时可能变形，破坏了样品的生活状态，也就是说，固定不好的材料，电镜下不能反映真实结构，所以这一步很重要。 3、冲洗 0. 1M PH7.2 PBS缓冲液洗：30分钟中间换3-4次，因戊二醛与锇酸反应生成细微的沉淀，所以在后固定之前，用0. IM PBS缓冲液洗去多余的戊二醛之后，样品才可能进入锇酸固定液。 4、后固定：1%四氧化锇后固定1-2小时。 5、冲洗：重蒸水冲洗30分钟中间换3-4次，因四氧化锇与乙醇反应，所以在脱水前充分洗去残留的四氧化锇，样品才能进行脱水。 6、脱水 脱水剂为乙醇，室温进行为了减少人工损伤，需要梯度脱水：30%、50%、70%、80%、90%、95%、100%，每级15-20分钟，如果是动物样品，脱水时间可5-10分钟，脱水要充分完全地进行直到除尽样品中的水份为止，最后100%乙醇要重复2-3次，保证样品绝对无水。 7、置换：醋酸异戊酯30分钟或者过夜 样品脱水后，放入醋酸异戊酯中。样品在脱水时，样品中的水份被乙醇脱水剂替代，而乙醇挥发较快易自然干燥，固选用挥发较慢的乙酸异戊酯，既能与CO2溶合，又能与乙醇溶合，作中间媒介液置换。 五、实验结果 要求学生写出实验报告。
汽车起重机构造与原理 一、汽车起重机基本术语 1、汽车起重机 起重作业部分安装在专用或通用汽车底盘上的起重机。参见图一 2、整机。 具有齐全的上车、下车及附属装置的起重机。 3、上车(起重机部分) 包括回转支承及其以上的全部机构的总和。 4、下车(运载车部分) 回转支承以下部分，包括底架、底盘、支腿等各部件、机构和装置的统称。(包括支腿在内的装载上车而行走的运载车)。 5、起重性能参数（参见表一） 5.1起重量：起吊物体的质量。 5.2总起重量：起吊物体的质量与取物装置质量之和。 5.3额定总起重量 起重机在各种工况和规定的使用条件下所允许起吊的最大总起重量。(工况，指不同的臂长和仰角；规定的使用条件，如打支腿、地面的平整度、风力、设备状况等规定的使用条件) 5.4最大额定总起重量 起重机用基本臂处于最小额定幅度，用支腿进行作业所允许的额定总起重量，并以此作为起重机的名义起重量。 6、幅度（参见图二、图三） 6.1幅度：起重机空钩时，回转中心垂线与吊钩中心之间的水平距离。 6.2工作幅度：起重作业时，回转中心垂线与吊钩中心之间的水平距离。 6.3最小工作幅度：起重机处于最大仰角时的工作幅度。 6.4额定幅度：某一额定总起重量所允许的最大工作幅度。 6.5最小额定幅度：最大额定总起重量所允许的最大工作幅度。 7、起重力矩：总起重量与相应的工作幅度的乘积。 8、起升高度：起重机起升到最高位置时，起重钩钩口中心到支承地面的距离。 9、倍率：动滑轮组的承载钢丝绳数与引入卷筒的钢丝绳数之比。 10、起升速度：平稳运动时，起吊物体的垂直位移速度。 10.1单绳速度：动力装置在额定转速下，在卷筒计算直径处第n层的钢丝绳速度。 10.2起重钩的起升(下降)速度 钢丝绳单绳速度除以起升滑轮组倍率得到的值。 11、变幅时间(速度) 变幅作业时，幅度从最大(最小)变到最小(最大)所用的时间。 12、最大回转速度 空载状态下，基本臂在最大仰角时，所能达到的最快回转速度。 13、起重臂伸(缩)时间(速度) 空载状态下，起重臂处于最大仰角，使吊臂由全缩(伸)状态运动到全伸(缩)状态所用的时间。 14、支腿收放时间(速度) 支腿以全收(放)状态，运动到全放(收)状态所用的时间。 15、仰角：（参见图二、图三） 在起升平面内，起重臂纵向中心线与水平线的夹角。 16、副臂安装角：（参见图二、图三） 起重机主臂轴线与副臂轴线在起升平面内的夹角。 17、起重臂长： 沿起重臂轴线方向，其根部销轴中心到头部定滑轮组中心的轴线距离。 18、起重特性曲线： 表示起重机作业性能的曲线。 18.1起重量特性曲线（参见表一） 在以总起重量和工作幅度为坐标轴的直角坐标系中，以一定臂长在不同工作幅度时的额定起重量为坐标点编制的曲线。
扫描电镜S E M制样步 骤 -CAL-FENGHAI-(2020YEAR-YICAI)_JINGBIAN
扫描电镜观察制样步骤 固定： 1、用灭菌镊子挑出少量的的样品（碳粒/碳毡）,放入 5ml 的离心管中, 2、加入2.5%戊二醛, 加量为淹没碳粒/碳毡样品为宜,室温固定1小时 3、置于 4℃冰箱中固定12小时。 冲洗： 用 0.2mol pH 7.4的磷酸缓冲溶液冲洗 3 次，每次 10 分钟。每次冲洗时先用注射器缓慢吸走上一步骤的冲洗液。Or 离心 脱水： 分别用浓度为30%， 50%，75%，90%, 95%, 100% v/v 的乙醇进行脱水，每次10分钟， 干燥： 将样品放在离心管里，置入干燥器中干燥 12 小时。粘样：用双面胶将样品观察面向上粘贴在扫描电镜铜板上 预处理好的样品放入干净离心管中待检。 SEM上机测样--测定条件参数设置 分子克隆实验指南第三版，1568页： 25度下0.1mol/L磷酸钾缓冲液的配制； 先配0.1mol/L K2HPO4，0.1mol/L KH2PO4 配PH7.4，100ml磷酸钾缓冲液需： 0.1mol/L K2HPO4，80.2ml 0.1mol/L KH2PO4，19.8ml 混合即是，不用酸碱调PH。 参考文献： DOI:?10.1021/es902165y Microbial fuel cell?based on Klebsiella pneumoniae biofilm Selecting?anode-respiring bacteria based on?anode?potential: phylogenetic, electrochemical, and?microscopic?characterization A severe reduction in the cytochrome C content of?Geobacter sulfurreducens?eliminates its capacity for extracellular electron transfer 2
扫描电镜的基本结构和工作原理 扫描电子显微镜利用细聚焦电子束在样品表面逐点扫描，与样品相互作用产行各种物理信号，这些信号经检测器接收、放大并转换成调制信号，最后在荧光屏上显示反映样品表面各种特征的图像。扫描电镜具有景深大、图像立体感强、放大倍数范围大、连续可调、分辨率高、样品室空间大且样品制备简单等特点，是进行样品表面研究的有效分析工具。 扫描电镜所需的加速电压比透射电镜要低得多，一般约在1～30kV，实验时可根据被分析样品的性质适当地选择，最常用的加速电压约在20kV左右。扫描电镜的图像放大倍数在一定范围内(几十倍到几十万倍)可以实现连续调整，放大倍数等于荧光屏上显示的图像横向长度与电子束在样品上横向扫描的实际长度之比。扫描电镜的电子光学系统与透射电镜有所不同，其作用仅仅是为了提供扫描电子束，作为使样品产生各种物理信号的激发源。扫描电镜最常使用的是二次电子信号和背散射电子信号，前者用于显示表面形貌衬度，后者用于显示原子序数衬度。 扫描电镜的基本结构可分为电子光学系统、扫描系统、信号检测放大系统、图像显示和记录系统、真空系统和电源及控制系统六大部分。这一部分的实验内容可参照教材第十二章，并结合实验室现有的扫描电镜进行，在此不作详细介绍。 三、扫描电镜图像衬度观察 1．样品制备 扫描电镜的优点之一是样品制备简单，对于新鲜的金属断口样品不需要做任何处理，可以直接进行观察。但在有些情况下需对样品进行必要的处理。 1) 样品表面附着有灰尘和油污，可用有机溶剂(乙醇或丙酮)在超声波清洗器中清洗。 2) 样品表面锈蚀或严重氧化，采用化学清洗或电解的方法处理。清洗时可能会失去一些表面形貌特征的细节，操作过程中应该注意。 3) 对于不导电的样品，观察前需在表面喷镀一层导电金属或碳，镀膜厚度控制在5-10nm 为宜。 2．表面形貌衬度观察 二次电子信号来自于样品表面层5～l0nm，信号的强度对样品微区表面相对于入射束的取向非常敏感，随着样品表面相对于入射束的倾角增大，二次电子的产额增多。因此，二次电子像适合于显示表面形貌衬度。 二次电子像的分辨率较高，一般约在3～6nm。其分辨率的高低主要取决于束斑直径，而实际上真正达到的分辨率与样品本身的性质、制备方法，以及电镜的操作条件如高匝、扫描速度、光强度、工作距离、样品的倾斜角等因素有关，在最理想的状态下，目前可达的最佳分辩率为lnm。 扫描电镜图像表面形貌衬度几乎可以用于显示任何样品表面的超微信息，其应用已渗透到许多科学研究领域，在失效分析、刑事案件侦破、病理诊断等技术部门也得到广泛应用。在材料科学研究领域，表面形貌衬度在断口分析等方面显示有突出的优越性。下面就以断口分析等方面的研究为例说明表面形貌衬度的应用。 利用试样或构件断口的二次电子像所显示的表面形貌特征，可以获得有关裂纹的起源、裂纹扩展的途径以及断裂方式等信息，根据断口的微观形貌特征可以分析裂纹萌生的原因、裂纹的扩展途径以及断裂机制。图实5-1是比较常见的金属断口形貌二次电子像。较典型的
一、扫描电镜的原理 扫描电镜（Scanning Electron Microscope），简写为SEM，是一个复杂的系统，浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。 扫描电镜的基本工作过程如图1，用电子束在样品表面扫描，同时，阴极射线管内的电子束与样品表面的电子束同步扫描，将电子束在样品上激发的各种信号用探测器接收，并用它来调制显像管中扫描电子束的强度，在阴极射线管的屏幕上就得到了相应衬度的扫描电子显微像。电子束在样品表面扫描，与样品发生各种不同的相互作用，产生不同信号，获得的相应的显微像的意义也不一样。入射电子与试样相互作用产生图2所示的信息种类[1-4]。 这些信息的二维强度分布随试样表面的特征而变（这些特征有表面形貌、成分、晶体取向、电磁特性等），是将各种探测器收集到的信息按顺序、成比率地转换成视频信号，再传送到同步扫描的显像管并调制其亮度，就可以得到一个反应试样表面状况的扫描图如果将探测器接收到的信号进行数字化处理即转变成数字信号，就可以由计算机做进一步的处理和存储扫描电镜主要是针对具有高低差较大、粗糙不平的厚块试样进行观察，因而在设计上突出了景深效果，一般用来分析断口以及未经人工处理的自然表面。 图1 扫描电子显微镜的工作原理图2 电子束探针照射试样产生的各种信息 扫描电子显微镜（SEM）中的各种信号及其功能如表1所示 表1 扫描电镜中主要信号及其功能 二、扫描电镜的构成
图3给出了电镜的电子光学部分的剖面图。主要包括以下几个部分： 1.电子枪——产生和加速电子。由灯丝系统和加速管两部分组成 2.照明系统——聚集电子使之成为有一定强度的电子束。由两级聚光镜组合而 成。 3.样品室——样品台，交换，倾斜和移动样品的装置。 4.成像系统——像的形成和放大。由物镜、中间镜和投影镜组成的三级放大系 统。调节物镜电流可改变样品成像的离焦量。调节中间镜电流可以改变整个系统的放大倍数。 5.观察室——观察像的空间，由荧光屏组成。 6.照相室——记录像的地方。 7.除了上述的电子光学部分外，还有电气系统和真空系统。提供电镜的各种电 压、电流及完成控制功能[3]。 图3 电镜的电子光学部分剖面图
冷场发射扫描电子显微镜S4800操作说明（普通用户） 燕山大学材料学院材料管A104（场发射，钨灯丝） 编写人：李月晴吕益飞 普通用户在熟练操作1个月后，如无不良记录，可申请高级用户培训。 高倍调清晰：局部放大(Red) →聚焦Focus→消像散 一、日常开机 1，开启冷却循环水电源。 2，按下Display开关至，PC自动开机进入用户界面并自动运行PC_SEM程序，以空口令登入。 3，打开信号采集开关，位置打到1，为打开。 4，打开电源插排的开关。 5，打开装有EDS软件的主机电源。 6，记录仪器运行参数(右下角Mainte)，即钨灯丝真空度。如：IP1：0.0×10-8Pa；IP2：0.0×10-8Pa； IP3：9.6×10-7Pa。PeG-1，<1×10-3；PeG-2，<1×10+2。 注意：PeG≤1×10-3Pa时才能加高压测量。记录的参数：①点Flashing时会显示：In2(Ie)Flashing时电流最大值，如32.9μA；②加上高压后会显示，V ext=3.4kV。 二、轰击（点flashing，即在阴极加额外电压） 目的：高温去除针尖表面吸附的气体 1，最好在每天开始观察样品前一时做flashing； 2，选择flashing intensity为2 ； 3，若flashing运行时Ie小于20μA，则反复执行直至Ie值超过20μA且不再增加。 4，若flashing后超过8个小时仍继续使用，重新执行flshing 。 三、加液氮 容积不要超过1L，能维持4~6h。 四、样品制备及装入 样品制备简单，对样品要求较低，只要能放进样品室，都可进行观察。 1，化学上和物理上稳定的干燥固体，表面清洁，在真空中及在电子束轰击下不挥发或变形，无放射性和腐蚀性。 2，样品必须导电，非导电样品，可在表面喷镀金膜。 3，带有磁性的样品，由于物镜有强磁性，制样必须非常小心，防止在强磁场中样品被吸入
SEM的工作原理与使用方法 1、SEM的工作原理 扫描电镜（SEM）是对样品表面形态进行测试的一种大型仪器。当具有一定能量的入射电子束轰击样品表面时，电子与元素的原子核及外层电子发生单次或多次弹性与非弹性碰撞，一些电子被反射出样品表面，而其余的电子则渗入样品中，逐渐失去其动能，最后停止运动，并被样品吸收。在此过程中有99%以上的入射电子能量转变成样品热能，而其余约1%的入射电子能量从样品中激发出各种信号。如图1所示，这些信号主要包括二次电子、背散射电子、吸收电子、透射电子、俄歇电子、电子电动势、阴极发光、X 射线等。扫描电镜设备就是通过这些信号得到讯息，从而对样品进行分析的。 图1 入射电子束轰击样品产生的信息示意图 从结构上看，如图2所示，扫描电镜主要由七大系统组成，即电子光学系统、探测、信号处理、显示系统、图像记录系统、样品室、真空系统、冷却循环水系统、电源供给系统。
图2 扫描电子显微镜结构图 图3 扫描电子显微镜成像原理图 由图3，可以看出，从灯丝发射出来的热电子，受2-30KV 电压加速，经两个聚光镜和一个物镜聚焦后，形成一个具有一定能量，强度和斑点直径的入射电子束，在扫描线圈产生的磁场作用下，入射电子束按一定时间、空间顺序做光栅式扫描。由于入射电子与样品之间的相互作用，从样品中激发出的二次电子通过收集极的收集，可将向各个方向发射的二次电子收集起来。这些二次电子经加速并射到闪烁体上，使二次电子信息转变成光信号，经过光导管进入光电倍增管，使光信号再转变成电信号。这个电信号又经视频放大器放大，并将其输入到显像管的栅极中，调制荧光屏的亮度，在荧光屏上就会出现与试样上一一对应的相同图像。入射电子束在样品表面上扫描时，因二次电子发射量随样品表面起伏程度（形貌）变化而变化。 故视频放大器放大的二次电子信号是一个交流信号，用这个交流信号调制显像管栅极电，其结果在显像管荧光屏上呈现的是一幅亮暗程度不同的，并反映样品表面起伏程度（形貌）的二次电子像。应该特别指出的是：入射电子束在样品表面上扫描和在荧光屏上的扫描必须是“同步”，即必须用同一个扫描发生器来控制，这样就能保证样品上任一“物点”样品A 点，在显像管荧光屏上的电子束恰好在A ’点即“物点”A 与“像
扫描电镜在材料分析中的应用 摘要：随着科学技术的发展进步，人们不断需要从更高的微观层次观察、认识周围的物质世界。细胞、微生物等微米尺度的物体直接用肉眼观察不到，显微镜的发明解决了这个问题。目前，纳米科技成为研究热点，集成电路工艺加工的特征尺度进入深亚微米，所有这些更加微小的物体光学显微镜也观察不到，必须使用电子显微镜。电子显微镜可分为扫描电了显微镜简称扫描电镜(SEM)和透射电子显微镜简称透射电镜(TEM)两大类。本文主要介绍扫描电子显微镜工作原理、结构特点及其发展，阐述了扫描电子显微镜在材料科学领域中的应用。 关键词：电子显微镜；扫描电镜；材料；应用 引言: 自从1965年第一台商品扫描电镜问世以来，经过40多年的不断改进，扫描电镜的分辨率从第一台的25nm提高到现在的0.01nm，而且大多数扫描电镜都能通X射线波谱仪、X射线能谱仪等组合，成为一种对表面微观世界能过经行全面分析的多功能电子显微仪器。扫描电镜已成为各种科学领域和工业部门广泛应用的有力工具。从地学、生物学、医学、冶金、机械加工、材料、半导体制造、陶瓷品的检验等均大量应用扫描电镜作为研究手段。 在材料领域中，扫描电镜技术发挥着极其重要的作用，被广泛应用于各种材料的形态结构、界面状况、损伤机制及材料性能预测等方面的研究。利用扫描电镜可以直接研究晶体缺陷及其生产过程，可以观察金属材料内部原子的集结方式和它们的真实边界，也可以观察在不同条件下边界移动的方式，还可以检查晶体在表面机械加工中引起的损伤和辐射损伤等。 1.扫描电镜的原理 扫描电镜（Scanning Electron Microscope），简写为SEM，是一个复杂的系统，浓缩了电子光学技术、真空技术、精细机械结构以及现代计算机控制技术。 扫描电镜的基本工作过程如图1，用电子束在样品表面扫描，同时，阴极射线管内的电子束与样品表面的电子束同步扫描，将电子束在样品上激发的各种信号用探测器接收，并用它来调制显像管中扫描电子束的强度，在阴极射线管的屏幕上就得到了相应衬度的扫描电子显微像。电子束在样品表面扫描，与样品发生各种不同的相互作用，产生不同信号，获得的相应的显微像的意义也不一样。入射电子与试样相互作用产生图2所示的信息种类[1-4]。 这些信息的二维强度分布随试样表面的特征而变（这些特征有表面形貌、成分、晶体取向、电磁特性等），是将各种探测器收集到的信息按顺序、成比率地转换成视频信号，再传送到同步扫描的显像管并调制其亮度，就可以得到一个反应试样表面状况的扫描图如果将探测器接收到的信号进行数字化处理即转变成数字
扫描电镜制样篇--金相样品 发布者：飞纳电镜 所谓“相”就是合金中具有同一化学成分、同一结构和同一原子聚集状态的均匀部分。不同相之间有明显的界面分开。合金的性能一般都是由组成合金的各相本身的结构性能和各相的组合情况决定的。合金中的相结构大致可分为固溶体和化合物两大基本类型。所谓“金相”就是金属或合金的相结构。 为了获得金属材料的真实显微组织并准确地观察、记录、测量和分析，合理有效的样品制备是至关重要的。金相分析作为检验分析材料的手段之一，旨在揭示材料的真实结构。要进行金相分析，就必须制备能用于微观观察检验的样品——金相试样。金相样品制备与制备人员操作经验密切相关，制备人员的水平决定了试样的制备质量。 金相样品的制备通常分为五个步骤：取样、镶嵌、研磨、抛光和腐蚀，其中镶嵌和腐蚀是选择性的。 取样 取样是金相试样制备的第一道工序，若取样不当，则达不到检验目的。经验表明，金相试样最适宜的尺寸是直径为12mm，高为10mm的圆柱体，或底面为12mm×12mm，高为10mm的正方柱体。试样太小难于把控不便磨制；太大会使磨制平面过大，既不易磨平又增加了磨制时间。
一般来说，试样首先采用火焰切割，空心钻取或者其他类似方法从大块材料中取出来，然后再送到相应的分析检测实验室进行最终切割。实验室常用的切割手段有砂轮切割和线切割。砂轮切割是一种常用的切割手段，当切割冷却不充分时，在试样表面一定深度内，由于局部受热而使组织发生变化，甚至产生相变，尤其以钢最易发生。 一般认为，线切割比砂轮切割更保险，可以将试样做得很薄，磨削也比较容易。其实不然，线切割同样会对试样表面产生灼伤，只是线切割产生的灼伤是由电火花爆燃形成的点状。如果打磨不彻底的话，此假象很可能会误判为材料的孔洞或疏松，尤其是铸态的样品。 镶嵌 在实际的检测工作中，由于被检测试样的大小和形状各异，往往难以切成符合金相试样的尺寸要求（如颗粒样品，脆性样品），此时需要对试样进行镶嵌。试样镶嵌的目的有两个： 一、保护试样边缘，预防制备过程对表面造成缺陷 二、使那些尺寸或形状不适合的试样可以满足随后的制备步骤 金相试样的制样过程中，镶嵌样品的质量对试验结果精确与否有着重要的影响。目前的镶嵌方法可分为两种：热镶嵌和冷镶嵌。 热镶嵌是采用热固性或热塑性树脂包埋试样，然后放入镶嵌机内加热加压完成的。一般来说热镶嵌的温度在150-200°C，适用于热稳定好的材料，如金属材料。在镶嵌的成型过程中，热塑性和热固性的树脂都需要加热加压。不同的是，在成型之后，热固性树脂可在成型温度下脱模，而热塑性的树脂必须在压力保持的情况下冷却到70°C以下后脱模。值得一提的
起重机的组成及工作原理 起重机由驱动装置、工作机构、取物装置、操纵控制系统和金属结构组成。通过对控制系统的操纵，驱动装置将动力的能量输入，转变为机械能，在传递给取物装置。取物装置将被搬运物体与起重机联系起来，通过工作机构单独或组合运动，完成物体搬运任务。可移动金属结构将各组成部分连接成一个整体，并承载起重机的自重和吊重。 起重机的组成及工作原理 图2-3起重机的工作原理 一、驱动装置 驱动装置是用来驱动工作机构的动力设备。常见的驱动设备有电力驱动、内燃机驱动和人力驱动等，电能是清洁、经济的能源，电力驱动是现代起重机的主要驱动方式。 二、工作机构 工作机构包括：起升机构、运行机构。 a)起升机构是用来实现物体的垂直升降的机构是任何起重机部可缺少的部分，因此它是起重机最主要、最基本的机构。 b)运行机构是通过起重机或起升小车来实现水平搬运物体的机构，可分为有轨运行和无轨运行。 三、取物装置 取物装置是通过吊钩将物体与起重机联系起来进行物体吊运的装置。根据被吊物体不同的种类、形态、体积大小，采用不同种类的取物装置。合适的取物装置可以减轻工作人员的劳动强度，大大提高工作效率。防止吊物坠落，保证工作人员的安全和吊物不受损伤时对取物装置安全的基本要求。 四、金属结构 金属结构是以金属材料轧制的型钢和钢板做为基本构件，通过焊接、铆接、螺栓连接等方法，按一定的组成规则连接，承受起重机的自重和载荷的钢结构。
金属结构的重量大约是整台起重机的40%-70%左右，重型起重机可达到90%；金属结构按照它的构造可分为实腹式和格构式两类，组成起重机的基本受力构件。起重机金属结构的工作特点有受力复杂、自重大、耗材多和整体可移动性。起重机的金属结构是起重机的重要组成部分，它是整台起重机的骨架，将起重机的机械和电气设备连接组合成一个有机的整体，承受和传递作用在起重机上的各种载荷并形成一定的作业空间，以便使起吊的重物搬运到指定的地点。 五、控制操纵系统 通过电气系统控制操纵起重机各机构及整机的运动，进行各种起重作业。 控制操纵系统包括各种操纵器、显示器及相关元件和线路，是人机对话的接口。该系统的状态直接影响到起重机的作业、效率和安全等。 起重机与一般的机器的显着区别是庞大、可移动的金属结构和多机构组合工作。间歇式的循环作业、起重载荷的不均匀性、各机构运动循环的不一定性、机构负载的不等时性、多人参与的配合作业的特点，又增加了起重机的复杂性、安全隐患多、危险范围大。 纽科伦（新乡）起重机有限公司
简述扫描电镜的构造及成像原理，试分析其与透射电镜在样品表征方面的异同 1、扫描电镜的构造 扫描电镜由电子光学系统、信号收集和图像显示系统、和真空系统三部分组成。 1.1 电子光学系统（镜筒） 电子光学系统包括电子枪、电磁透镜、扫描线圈和样品室。 1.1.1 电子枪扫描电子显微镜中的电子枪与透射电镜的电子枪相似，只是加速电压比透射电镜低。 1.1.2 电磁透镜扫描电子显微镜中各电磁透镜都不作成像透镜用，而是做聚光镜用，它们的功能只是把电子枪的束斑逐级聚焦缩小，使原来直径约为50um的束斑缩小成一个只有数个纳米的细小斑点，要达到这样的缩小倍数，必须用几个透镜来完成。扫描电子显微镜一般都有三个聚光镜，前两个聚光镜是强磁透镜，可把电子束光斑缩小，第三个聚光镜是弱磁透镜，具有较长的焦距。布置这个末级透镜（习惯上称之物镜）的目的在于使样品室和透镜之间留有一定空间，以便装入各种信号探测器。扫描电子显微镜中照射到样品上的电子束直径越小，就相当于成像单元的尺寸越小，相应的分辨率就越高。采用普通热阴极电子枪时，扫描电子束的束径可达到6nm左右。若采用六硼化镧阴极和场发射电子枪，电子束束径还可进一步缩小。
1.1.3 扫描线圈扫描线圈的作用是使电子束偏转，并在样品表面作有规则的扫动，电子束在样品上的扫描动作和显像管上的扫描动作保持严格同步，因为它们是由同一扫描发生器控制的。 1.1.4 样品室样品室内除放置样品外，还安置信号探测器。各种不同信号的收集和相应检测器的安放位置有很大关系，如果安置不当，则有可能收不到信号或收到的信号很弱，从而影响分析精度。样品台本身是一个复杂而精密的组件，它应能夹持一定尺寸的样品，并能使样品作平移、倾斜和转动等运动，以利于对样品上每一特定位置进行各种分析。新式扫描电子显微镜的样品室实际上是一个微型试验室，它带有许多附件，可使样品在样品台上加热、冷却和进行机械性能试验（如拉伸和疲劳）。 1.2 信号的收集和图像显示系统 二次电子、背散射电子和透射电子的信号都可采用闪烁计数器来检测。信号电子进入闪烁体后即引起电离，当离子和自由电子复合后就产生可见光。可见光信号通过光导管送入光电倍增器，光信号放大，即又转化成电流信号输出，电流信号经视频放大器放大后就成为调制信号。如前所述，由于镜筒中的电子束和显像管中电子束是同步扫描的，而荧光屏上每一点的亮度是根据样品上被激发出来的信号强度来调制的，因此样品上各点的状态各不相同，所以接收到的信号也不相同，于是就可以在显像管上看到一幅反映试样各点状态的扫描电子显微图像。 1.3 真空系统 为保证扫描电子显微镜电子光学系统的正常工作，对镜筒内的真空度有一定的要求。一般情况下，如果真空系统能提供1.33×10-2 -1.33×10-3 Pa的真空度时，就可防止样品的污染。如果真空度不足，除样品被严重污染外，还会出现灯丝寿命下降，极间放电等问题。 2、扫描电镜的成像原理 扫描电镜是由电子枪发射并经过聚焦的电子束在样品表面扫描，激发样品产生各种物理信号，经过检测、视频放大和信号处理，在荧光屏上获得能反映样品表面各种特征的扫描图像。 3、分析扫描电镜与透射电镜在样品表征方面的异同 3.1 结构差异 主要体现在样品在电子束光路中的位置不同，透射电镜的样品在电子束中间，电子源在样品上方发射电子，经过聚光镜，然后穿透样品后，有后续的电磁透镜继续放大电子光束，最后投影在荧光屏幕上；扫描电镜的样品在电子束末端，
Zeiss-Supra55扫描电子显微镜简明操作指南 一、开机启动 1、按下绿键。 按下绿键后，电脑会自动启动，输入计算机密码：zeiss 2、启动SmartSEM软件。 用户名：system 密码：无 3、检查真空值。 二、换样品(换样或加高压观察样品) 1、装试样。 在备用样品座上装好样品，并记录样品形状、编号和位置。 注意：各样品观察点高度基本一致。确认样品不会脱落，并用洗耳球吹一下。 2、关高压。 3、检查插入式探测器状态 打开TV，将EBSD等插入式探测器拉出。 4、放气。 点Vent等待3-5 分钟。 注意：确认Z move on vent选上，这样，放气时样品台会自动下降。 5、拉开舱门。 注意：拉开舱门前，确认样品台已经降下来，周围探测器处于安全位置。 6、更换样品座 注意：抓样品座时戴手套，避免碰触样品。 7、关上舱门。 注意：舱门上O圈有时会脱落，关门时勿夹到异物。 8、抽真空。 点击Pump，等待真空就绪(留意Vacuum面板上真空状态)，等待3-5分钟。 注意：当System Vacuum<2×10-5mBar时，会自动打开CIV阀门(column isolation valve)，并启动离子泵。 当Gun Vacuum=<5×10-9mBar时，可启动灯丝（Gun On），左下角Ready。 等待过程中，可先移动样品台初步定位样品。 9、换样完成。 加高压，观察样品台TV 三、成像过程 1、定位样品。 打开TV，移动样品台。升至工作距离约在8~10mm处，平移对准样品。可打开stage navigation帮助定位。 2、开高压。 根据检测要求和样品特性，设定加速电压； 3、观察样品，定位观察区。 全屏快速扫描（点击工具栏上）； 选择Inlens或SE2探头； 缩小放大倍数至最小； 聚焦并调整亮度和对比度（Tab键可设置粗调Coarse或细调Fine）；
无机非金属材料扫描样品的制备流程 样品要求：试样经切割和磨抛处理成适宜扫描电镜观察的大小后还应进行喷金或蒸碳处理，使其导电。 切割设备：沈阳科晶自动化设备有限公司生产适用于无机非金属材料切割的的金刚石线切割机的型号有STX-202A、STX-1202A、STX-202AQ、STX-603、STX-2401、STX-402、STX-2017种。 外圆切割机的型号有：SYJ-400、SYJ-200、SYJ-150、SYJ-160、SYJ-800、SYJ-506 种。可根据材料的大小、切割的具体要求选择合适的切割设备。 耗材：金刚石线切割机用的各类直径的金刚石线、外圆切割机用的各类锯片、切割专用油、切割冷却粉、油石。 切割辅助设备：沈阳科晶自动化设备有限公司生产的MTI-3040和MTI-250加热平台，设备操作简单，温度≤200℃。 耗材：陶瓷树脂衬垫、石蜡 试样的镶嵌：沈阳科晶自动化设备有限公司生产的适用于无机非金属材料的冷镶嵌机的型号为CXQ-2500。 耗材：水晶胶、硬性冷镶模、软性冷镶模、弹性样品夹（冷镶嵌） 样品的磨抛：沈阳科晶自动化设备有限公司生产的手动研磨抛光机型号有UNIPOL-820、UNIPOL-830、UNIPOL-1210三种。自动精密研磨抛光机型号有UNIPOL-810、 UNIPOL-802、UNIPOL-1202、UNIPOL-1502四种。自动压力研磨抛光机型号有 UNIPOL-1000D、UNIPOL-1200S、UNIPOL-1200M、UNIPOL-800M、UNIPOL-1260五种。及 双面研磨抛光机UNIPOL-160D一种。 耗材：砂纸、金刚石磨片、树脂基金刚石磨片、研磨纸、研抛底片、磨料、抛光垫、抛光液、抛光膏、磁力橡胶 样品的清洗：沈阳科晶自动化设备有限公司生产的超声波清洗机的型号有VGT-1620QTD、VGT-1620TD 两种。等离子清洗设备的型号有PCE-6、PCE-8两种。可根据样品自身的特性选择合适 的清洗方法。 样品表面喷金和蒸碳：沈阳科晶自动化设备有限公司生产的GSL-1800X-ZF2小型蒸镀仪，VTC-16-3HD 3溅射蒸镀膜仪是电镜实验室喷金和蒸碳常用的最佳设备。 耗材：靶材 样品观察：将已经导电的试样用导电双面胶粘接到载样台上之后就可以用扫描电子显微镜进行观察了。 以上设备和对应耗材沈阳科晶自动化设备有限公司均有销售。
JSM-6700F扫描电镜使用说明 JSM-6700F, 扫描电镜, 使用说明 1．确认设备和环境状态正常后，按操作台上的OPNPOWER”的右钮开机，开启操控面板电源，开计算机，进入JEOLPC-SEM工作界面，程序会自动进行以下三方面准备： 1） Flash（加热灯丝去除灯丝表面污染），为了使灯丝工作电流稳定，最好在Flash30分钟后进行观察； 2）样品台复位，根据需要选择进行或取消。 3）样品台选择，根据需要选择或取消。 2．检查工作状态，确认主机上WD为8㎜，EXCH灯亮，TILT 为0；按VENT键，灯闪烁，停闪后打开样品室门，把样品架放在样品台坐上（注意运行样品台选择程序，否则样品台移动范围不对，造成设备损害），关上样品室门；按EVAC键，灯闪烁，停闪后将样品送入样品室内，这时要确认HLDR灯亮；抽真空10分钟左右，确认样品室真空度小于2×10-4Pa后方可加电压。 3．按主机上的GUN VAVLE CLOSE键，此灯熄灭，电子束开始扫描。用操控器上的LOW MAG选用低放大倍率，用样品台上的WD 轴粗调焦，出现图象后再逐步放大，最后用FOCUC细聚焦；为了调焦方便，可以按操控器上的RDC IMAG键选用小窗口，和按操控器上的QUICK VIEW快速扫描。当放大倍数高于5000倍时应注意图象的象散，检测的方法是把图象倍率再增加，用聚焦钮在焦点附近调焦，如果图象有“涂污”的痕迹，而且在焦点的欠焦一侧和过焦一侧涂污方向垂
直，就表示有象散存在，用操控器上的消象散X、Y纽使涂污消失，此时图象清晰度会明显提高，调焦和清象散应在比照相所需的放大倍数高的放大倍数下进行，至少高出1.5倍。 4．按操控器上的ACB钮即可自动调整亮度对比度,也可用CONTRAST和BRIGHTNESS钮手工调整。得到一幅满意的图象时,可按FREEZE记录下图象。 5．完成观测后关高压（HT），按GUN VAVLE CLOSE钮，指示灯变黄。 6．运行样品台位置初始化程序，EXCH POSN指示灯亮，拉动样品杆将样品置于样品交换室内，HLDR灯亮，按VENT按钮，样品交换室放气，取出样品后按EVAC按钮。 7．退出操作界面，关计算机。按“OPN POWER”左钮关机，关控制面板电源。 8．对于不同的样品的观测和图象倍率大小、不同信号图象分析的工作条件选择： 1）电压一般使用10kV；对于导电性差的样品可选低一点电压如3-10 kV，需要高的放大倍率且样品不易被电子束穿透，可选用较高的电压，如15kV左右；做EDS分析时电压要用15-20kV。 2）电流一般用10uA，做EDS能谱时可选用20uA。 3）工作距离（WD）一般用8mm，如果要观察高的放大倍率（5万倍以上）,可以把工作距离调小到3-8mm；如果放大倍率不高且要图像立体感强,可以把工作距离调大一点8-15mm。用EDS能谱时工作
SIRION场发射扫描电镜操作规程 一.开机 1.首先检查循环水系统,压力显示约4.5，温度显示约11-18度,为正常范围。 2.检查不间断电源的”LINE”，”INV.”指示灯亮，上部6只灯仅一只亮是为正常。 3.开电镜电脑(白色机箱)的电源，通过密码进入WINDOWS后，先启动”SCS”，然后启 动”Microscope Control”。 二.操作过程 1.有关样品的要求： 需用电镜观测的样品，必须干燥，无挥发性，有导电性，能与样品台牢固粘结（块状试样的下底部需平整，利于粘结）。粉末样品用导电胶带粘结后，需敲击检查，或用吹风机吹去粘结不牢固的粉末。含有机成份的样品（包括聚合物等），需经过干燥处理。 2.交换样品特别注意点： 该电镜的样品台是4轴马达驱动的精密机械，定位精度1微米，同时也可以手动旋钮驱动。样品室中暴露着镜头极靴，二次电子探头，低压背散射电子探头，能谱探头，红外相机，涡轮分子泵等电镜的核心部件，样品台驱动过程中存在着碰撞的可能性，交换样品和驱动样品台时要特别小心。比如样品室门应轻拉轻推；样品要固定牢固，防止掉到镜筒里去；样品高度要合适，Z轴移动样品或手动倾斜样品前，用CCD图象检查样品位置等等。 3.换样品过程：换样品前必须先检查加速电压是否已经关闭，条件符合，可按放气键（“VENT”）。交换样品台操作必须戴干净手套。固定好样品台后（固紧内六角螺丝），必须用专用卡尺测量样品高度，不允许超过规定高度。推进样品室，左手按住样品室门上手柄，右手点击抽真空软件键”PUMP”。整个换样品过程中，不要手动调节样品台位置（倾动除外）。 4.关高压过程：按下软件键“xx kV”，稍等待，听到V6阀的动作声音后，键颜色由黄色变灰色,表示高压已正式关闭。 5.开高压过程：样品室抽真空到达5e -5 mBar以上，可以开高压，观察图象。开高压：检查“Detector”菜单项中的“SE”或“TLD”被选中，按“HT”键，数秒后按软键“xx kV”，应听到V6阀开启的声音，等待键颜色变黄色。图象出来后，同时会弹出一个窗口，提示首先必须聚焦图象，然后按“OK”，使电脑能测出实际的样品高度，次序不可颠倒。在数千倍聚焦完成后（In Focus），按“OK”。 6.聚焦图象：按住鼠标右键，左或右向移动鼠标来聚焦图象。 7.消像散：按住左Shift键，按住鼠标右键移动，消除像散。 8.拍照：按“F2”键，电镜开始单次扫描。扫描结束，过数秒，冻结键（雪花图形）自动激活（变黄色）。这时可用“InOut”菜单中的Image保存图象。 9.拷贝图象：须用新光盘或未开封的新软盘拷贝。 三.关机 1.先关高压，放气后，取出样品后，重抽真空，然后关“Microscope Control”，再关WINDOWS。 电镜的电脑是控制整台电镜的，电脑的CMOS管理，显示卡及驱动程序等与普通电脑不同，请不要当作普通电脑来使用。禁止修改电脑的任何设置，禁止安装任何软件。禁止使用USB
细菌样品前处理 取液体或固体培养基中培养20h左右、旺盛生长的菌体。 (1)收集菌体:①液体培养基中的菌体,可取培养液8000rpm离心3~5min,弃上清,倒入 2.5%戊二醛固定液;②固体培养基上的菌体,可在菌落表面滴几滴戊二醛固定液,轻刮菌落(注意不要刮下培养基)。将菌液吸入小离心管,离心后换入新鲜戊二醛固定。 (2)固定,脱水按常规方法。2.5%戊二醛,2~4h→磷酸缓冲液清洗3次→1%锇酸4~6h→缓冲液清洗3次→乙醇梯度脱水,30%,50%,70%,85%,95%各一次,100%乙醇2次,15~20min/次→乙酸异戊酯置换2次,20min/次(注意:每步均需离心,8000rpm,3~5min,弃上清,倒入下一种试剂,滴管来回吸几下,打散菌块)。 (3)临界点干燥: 普通定性滤纸裁成35mm×18mm的纸条,将长边35mm平均分成3份,对折成小纸包,用订书钉将一端订牢,成小口袋状。将离心浓缩后的菌液滴入小纸包,立即用钉书器将另一端钉牢。放入临界点干燥器样品室,进行CO2临界点干燥。一般每次可同时处理10~20种不同菌样(注意,需用液态CO2置换2~3次)。 (4)离子溅射金:沿两端书钉剪开滤纸包,将干燥后粉末状纯菌体倒入平皿,轻摇尽量分散菌体。碳导电胶带一面粘在1/4盖玻片上,另一面倒扣轻压在菌体粉末上,翻正后用镊子或牙签将菌体轻轻刮薄铺平。离子溅射金后,即可进行扫描电镜观察。 细菌样品特殊制备方法； 1，固体培养基中的菌体 用镊子夹一小块盖玻片，轻轻放在旺盛生长的菌体上，粘附一定的细菌。然后用双面胶将此盖玻片贴在棕色瓶瓶盖内壁，在棕色瓶内加入适量1%锇酸，盖上含有样品的瓶盖，熏蒸固定2h以上。然后用双面胶将盖玻片粘在样品台上，喷金，进行扫描电镜观察。 2，液体培养基中的菌体 取一定的培养液，8000rpm离心3~5min，弃上清液，加入2.5%戊二醛固定2h，pH 7.2磷酸盐缓冲液清洗，然后加入蒸馏水稀释，充分混合后用滴管取混合液一滴于小块盖玻片上，吸附2min，用滤纸吸去多余溶液。然后用双面胶将此盖玻片贴在棕色瓶瓶盖内壁，在棕色瓶内加入适量1%锇酸，盖上含有样品的瓶盖，熏蒸固定2h以上。然后用双面胶将盖玻片粘在样品台上，喷金，进行扫描电镜观察。 0.2M 磷酸缓冲液的配制： 磷酸二氢钠（NaH2PO4.2H2O） 2.94克 磷酸氢二钠（Na2HPO4.12H2O） 29克 纯水 500mL pH调至7.4 2.5%戊二醛固定液的配制： 25% 戊二醛10mL 双蒸馏水40mL 0.2mol/L磷酸缓冲液50mL 戊二醛最终浓度 2.5% pH值7.3-7.4
SU8200场发射扫描电镜技术说明文件 一、二次电子分辨率： 0.8 nm （加速电压 15 kV ，工作距离 4 mm） 1.1 nm （着陆电压 1 kV ，工作距离 1.5 mm）（减速模式）以上分辨率的测试都是基于日 立电镜的分辨率测试标样（蒸金磁带样品，蒸金碳样品） 二、放大倍率： 低倍模式： 20 到 2k 高倍模式： 100 到 1000k 三、电子光学： 1.电子枪：冷场发射电子枪（带有柔性 flash 功能） 2.加速电压 : 0.5 到 30 kV 着陆电压 : 0.01 到 2 kV 3.透镜系统三级电磁透镜系统 4.物镜光阑四孔可调光阑（内置加热自清洁功能） 5.扫描线圈 二级电磁式偏转线圈（高倍模 式）一级电磁式偏转线圈（低倍 模式） 6.消像散器八级电磁系统（ X， Y） 7.探测器： 低位（ Lower）、高位（ Upper ）、和顶位（ Top）三种探测器进行二次电子 / 背散射电子的接收能谱系统（选配） 8.束闸 电磁型 9.电位移： 12 m （工作距离 8 mm）注意：工作距离改变时，电位移范围会改变 四、样品室和样品台： 1.样品台控制：
五轴马达台 2.可移动范围和样品尺寸： 4. 换样 预抽室 5. 样品台控制： 图形界面控制自动样品更换位置定位功能样品台移动轨迹存储功能优中心旋转功能图片导航功能 五、显示系统 1.用户界面 电脑显示器上的图形用户界面 2.电脑 操作系统：微软Windows 7 专业版（32 位）操作台：鼠标、键盘、旋钮板、样品台控制方法（标
配轨迹球，或选配操纵杆） 3.显示器 24.1 寸液晶显示器或同等配置的显示器（屏幕：1,920 × 1,200 像素） 4.扫描模式： 二维图像显示 选区模式点分析模式平均浓度分析模式图像显示模式大屏显示模式（1280 960）单屏显示模式（800 600）双屏同时显示模式（800 600） 四屏同时显示模式（640 480） 选区显示模式（图像调整时使用） 5.电子光学对中： 电子束对中 光阑对中 像散对中 低倍对中 6.扫描模式 积分扫描 快扫 慢扫 缩小区域扫 高清捕图 积分捕图 荷电抑制扫描（CS 扫描） 7.扫描速度 TV：两级扫描速度（ Rapid1 ～ Rapid2 ） 快扫：两级扫描速度（ Fast1 ～ Fast2 ）慢扫：七级扫描速度（ Slow1～ Slow7 ） CS扫描：七级扫描速度（ CSS1～ CSS7）选区扫描 8.自动调节功能： ABCC （自动亮度 / 对比度调节），自动聚焦 9.信号和图像处理功能：通过积分，图像的信噪比提高桢积分（最大积分数量： 1,024 ）（ TV和快扫模式）彩色图像显示 两种颜色混合图像显示（实时）伪彩图像显示（保存图像）存储图像处理 渐变转换 Gamma调节多重滤波处理 10.图像存储：
