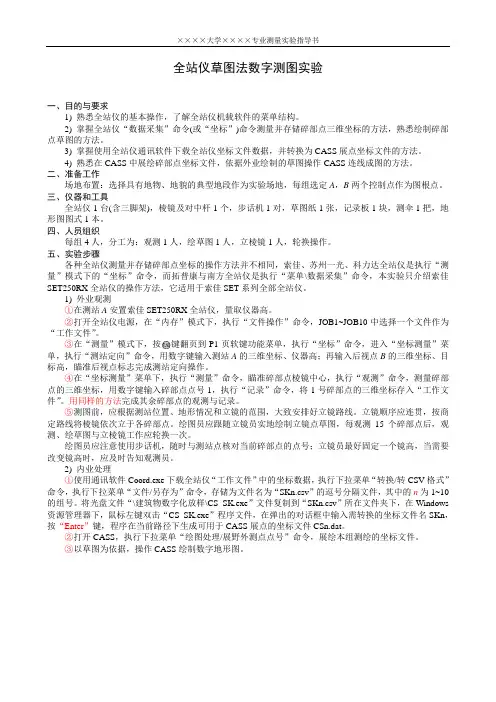

附表8:全站仪草图法数字测图手簿

附表8:全站仪草图法数字测图手簿

附表8

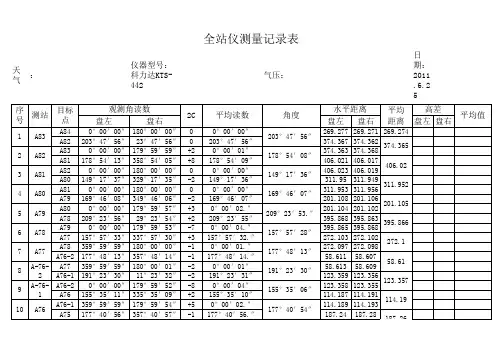

全站仪草图法数字测图手簿测站点名:坐标:x=y=H=仪器高:i=

后视点名:坐标:x=y=H=镜高:v=

号,③搬站时应更换表格;③表格不够可以复印!

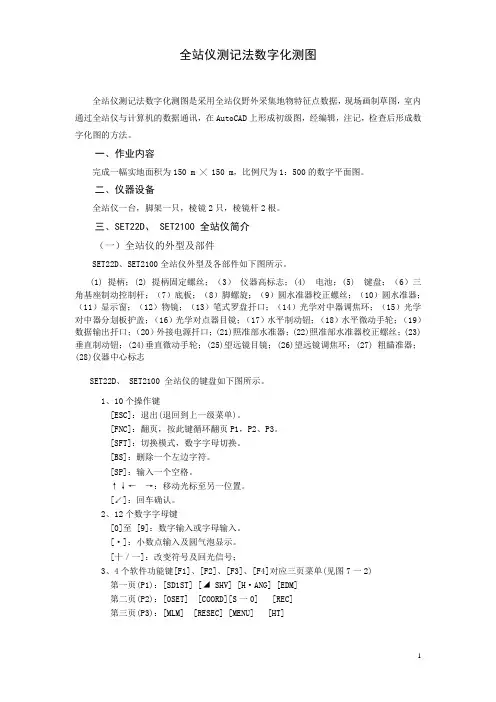

全站仪设站测量

用全站仪进行数字测图 1.把全站仪设于已知控制点上,粗略对中后,打开全站仪精确对中整平 。在data中新建一个数据文件,输入已知控制点的 坐标(正常情况下,应当将所有已知控制点的坐标全部输入data文件中, 这样做可以在以后测图需要时方便地调用,而且更重要的是,在测图 时我们可以将那些已知控制点再测一遍,和输入的已知的坐标进行对比, 样当某测站上发生定向或某种重大操作失误时,可以及时地纠正出来), 返回到上一步中,在measure文件中找出与新建文件的同名文件,这样做 的目的是在测量文件中可随意地调用数据文件中的已知或已测得的数据。 2.调出设站点和要以之为定向的点的坐标后,将全站仪照准定向点定向。 方法是:立尺员将棱镜立于定向点位上后,观测者粗瞄照准后,因为全站仪采用的是摩擦制动,所以此时已毋须制动,只要在镜中精确照准即可, 而且为了提高定向的精度,一般我们先照准棱镜根部,然后用竖直微调使全站仪照准棱镜的镜子,虽然全站仪对光线的要求不太高,但为了能够使全站仪接收其返回的光线,立尺者须将尺子立的稍立些,何况,这时还要检验距离。当我们可以从全站仪镜中看到棱镜时,连续按两次continue后,再开始测图,而且要求在按continue时,不能转动全站仪,否则会使全站仪的定向方向发生错误,使得在该测站上所测得的数据的角度全都偏转某一角度。 3.当定向工作完成后,就可以测图了,主要是立尺员跑一些建筑物、道路、 独立点等特征点。一般地,在测图员比较熟练的情况下,可以同时应付多 个跑尺员的工作,由于我们都不太熟练,一晌午大约打300多个点,后来随着我们组员越来越熟练,有时一晌可测得400到500个点,这样看来,全站仪较经纬仪测图的优点就体现出来了。

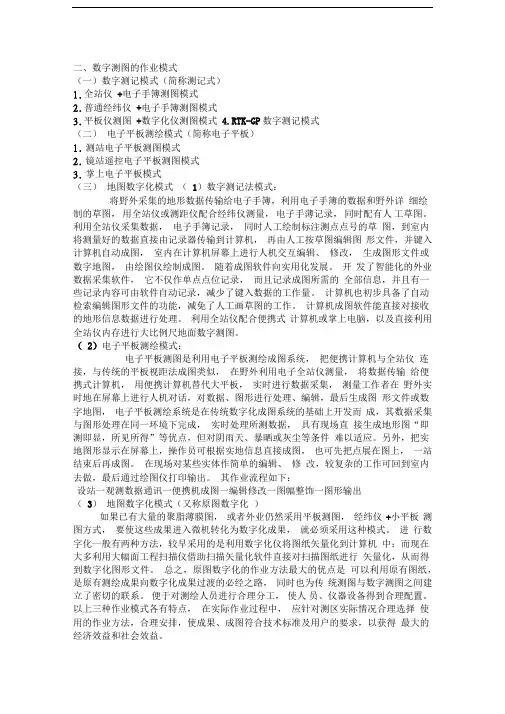

数字测图的作业模式

二、数字测图的作业模式 (一)数字测记模式(简称测记式) 1.全站仪+电子手簿测图模式 2.普通经纬仪+电子手簿测图模式 3.平板仪测图+数字化仪测图模式 4.RTK-GPS数字测记模式 (二)电子平板测绘模式(简称电子平板) 1.测站电子平板测图模式 2.镜站遥控电子平板测图模式 3.掌上电子平板模式 (三)地图数字化模式 (1)数字测记法模式: 将野外采集的地形数据传输给电子手簿,利用电子手簿的数据和野外详细绘制的草图,用全站仪或测距仪配合经纬仪测量,电子手薄记录,同时配有人工草图。利用全站仪采集数据,电子手簿记录,同时人工绘制标注测点点号的草图,到室内将测量好的数据直接由记录器传输到计算机,再由人工按草图编辑图形文件,并键入计算机自动成图,室内在计算机屏幕上进行人机交互编辑、修改,生成图形文件或数字地图,由绘图仪绘制成图。随着成图软件向实用化发展。开发了智能化的外业数据采集软件,它不仅作单点点位记录,而且记录成图所需的全部信息,并且有一些记录内容可由软件自动记录,减少了键入数据的工作量。计算机也初步具备了自动检索编辑图形文件的功能,减免了人工画草图的工作。计算机成图软件能直接对接收的地形信息数据进行处理。利用全站仪配合便携式计算机或掌上电脑,以及直接利用全站仪内存进行大比例尺地面数字测图。( 2)电子平板测绘模式: 电子平板测图是利用电子平板测绘成图系统,把便携计算机与全站仪连接,与传统的平板视距法成图类似,在野外利用电子全站仪测量,将数据传输给便携式计算机,用便携计算机替代大平板,实时进行数据采集,测量工作者在野外实时地在屏幕上进行人机对话,对数据、图形进行处理、编辑,最后生成图形文件或数字地图,电子平板测绘系统是在传统数字化成图系统的基础上开发而成,其数据采集与图形处理在同一环境下完成,实时处理所测数据,具有现场直接生成地形图“即测即显,所见所得”等优点,但对阴雨天、暴晒或灰尘等条件难以适应。另外,把实地图形显示在屏幕上,操作员可根据实地信息直接成图,也可先把点展在图上,一站结束后再成图。在现场对某些实体作简单的编辑、修改,较复杂的工作可回到室内去做,最后通过绘图仪打印输出。 其作业流程如下: 设站→观测数据通讯→便携机成图→编辑修改→图幅整饰→图形输出 (3)地图数字化模式(又称原图数字化) 如果已有大量的聚脂薄膜图,或者外业仍然采用平板测图,经纬仪+小平板测图方式,要使这些成果进入微机转化为数字化成果,就必须采用这种模式。进行数字化一般有两种方法,较早采用的是利用数字化仪将图纸矢量化到计算机中;而现在大多利用大幅面工程扫描仪借助扫描矢量化软件直接对扫描图纸进行矢量化,从而得到数字化图形文件。总之,原图数字化的作业方法最大的优点是可以利用原有图纸,是原有测绘成果向数字化成果过渡的必经之路,同时也为传统测图与数字测图之间建立了密切的联系。便于对测绘人员进行合理分工,使人

数字测图原理和方法

《数字测图原理与方法》教学实习任务书 南京师范大学地理科学学院 2010年11月

一、前言 《数字测图原理与方法》教学实习是该课程教学的重要组成部分,是巩固和深化课堂所学知识的必要环节。通过实习培养学生理论联系实际、分析问题与解决问题的能力以及实际动手能力,使学生具有严格认真的科学态度、实事求是的工作作风、吃苦耐劳的劳动态度以及团结协作的集体观念。同时,也使学生在业务组织能力和实际工作能力方面得到锻炼,为今后从事测绘工作打下良好基础。 实习地点:南京师范大学仙林校区老北区。 实习时间:2010年11月16日-12月21日(共5周)。 实习成绩考核方面:实习态度、协作精神、观测记录、实习报告。 二、实习目的 1、熟练掌握全站仪的使用,掌握水平角、垂直角、距离的观测,坐标量测,数据记录与整理计算; 2、掌握水准仪的使用和水准测量记录与计算; 3、掌握数字测图的基本要求和成图过程; 4、掌握用全站仪进行小地区大比例尺数字测图的数据采集和计算机地形绘图的方法; 5、掌握测绘实习报告的编写。 三、实习任务 在为期五周的时间里,各小组测绘两幅 1:500比例尺的数字地形图。具体任务如下: 1、布设图根控制导线,进行图根平面控制测量和图根水准高程控制测量,完成导线和水准路线的近似平差计算,得到碎部测量所需的控制点的平面和高程坐标,要在实习报告中提供平面控制测量和高程控制测量的平差计算表格。 2、进行数字测图的碎部数据采集(地物和地貌),在KeyStone(开思)环境下,依据地形图图式的要求,小组内各自完成两幅1:500比例尺的数字地形图的制作,并将两幅1:500地形图进行拼接成更大图幅的1幅地形图。

数字化测图原理与方法(高井祥版)

山东科技大学继续教育学院 2010/2011学年第一学期自学周历表函授站:科大站 专业班级:2010级地质工程(本科层次)

数字化测图原理方法习题 1.何谓测绘学?测绘学的任务是什么?测绘学有哪些分支? 2.测绘学在国民经济建设、国防建设中的主要作用有哪几个方面? 3.何谓铅锤线、水准面、大地水准面、大地体? 4.测量常用坐标系有哪几种 5.地图投影分几种?等角投影有何特性? 6.何谓高斯投影、高斯投影平面、中央子午线、界子午线? 7.如何建立高斯-克吕格平面直角坐标系?何谓横坐标自然值、通用值? 8.何谓绝对高程、相对高程、高差? 9.如何确定用水平面代替水准面的限度? 10.何谓平面图、地图、地形图、专题图? 11.何谓比例尺、比例尺精度?比例尺精度有何作用? 12.何谓直线定向?常用的标准方向有哪几种?何谓磁偏角、子午线收敛角? 13何谓方位角、真方位角、磁方位角、坐标方位角?后三种方位角之间有什么关系?14何谓象限角?象限角与方位角有什么换算关系? 15.坐标方位角正方位角与反方位角是什么关系? 16.何谓地物、地貌、地形、地形图测绘、施工放样? 17.测量工作必须遵循的两个原则是什么?为什么要遵循这两个原则? 18.何谓控制点、控制网、控制测量? 19.何谓特征点(碎部点)、碎部测量? 20.测量的基本工作有哪些?何谓测量工作外业、内业? 21.何谓水平角、垂直角、天顶距? 22.试述J6级经纬仪的结构 23.何谓水准管轴、水准管格值、园水准器轴? 24.经纬仪安置对中、整平的目的是什么? 25.试述用测回法观测水平角的步骤 26.试述垂直角观测方法 27.列出竖直度盘逆时针、顺时针注记时垂直角的计算公式及竖盘指标差计算公式 28.光学经纬仪应满足哪些几何条件?

地形图测量技术设计书要点

XXXXXX 1﹕500数字化地形图测量 技术设计书 批准单位:申报单位: 审批意见:总工程师: 20xx年xx月xx日主要设计人: 20xx年xx月xx日审批人: 20xx年xx月xx日

目录 一、测区概况 二、设计及作业依据 三、已有资料情况 四、平面坐标系统、高程系统和基本等高距 五、各等级控制点埋石、密度 六、基础控制测量 七、图根控制测量 八、地形图测绘 九、保证质量主要措施和要求 十、成果资料的整理与上交 Xxx区1﹕500 数字化地形图测量 技术设计书 为满足XXXXXX需要,为统一技术要求,以保证成果质量,盐城市乾泰工程测量有限公司特编写本技术设计书。 一、测区概况 测区位于,周边约29平方公里的范围,交通较为便利。 测区地形以平原地为主,部分地区上有树,测区内耕地大部分为旱地,有部分水稻田。 二、设计及作业依据 1.GJJ8—99《城市测量规范》 2.GB12898—91《国家三、四等水准测量规范》 3.GB/T7929—1995《1:500、1:1000、1:2000地形图图式》 4.CJJ73—97《全球定位系统城市测量技术规程》 5.GB14912—94《大比例尺地形图机助制图规范》 6.GB/T17160—1997《1:500、1:1000、1:2000地形图数字化规范》 7.审批后的本技术设计书 本设计书未提及的,按GJJ8—99《城市测量规范》;GB/T7929—1995《1:500、1:1000、1:2000地形图图式》为准。

三、已有资料情况 1.控制资料 ①由XX市规划局提供,Ⅱ、Ⅲ等三角点X个(XXX、XXX、.... ...)可作为测区布设首级控制测量平面控制的起算点。 ②由XX市规划局提供,Ⅲ等以上水准点可作为首级控制测量高程控制的起算点(XXX、XXX、.... ...)。 ③上述成果为1980西安坐标系,1985国家高程基准。 ④测区内已有一级导线点、GPS点可利用。因坐标系不同,需经转换检测符合要求后方可使用。 2.地形图资料 由XX市规划局提供的1:10000影像图,标有测区范围及1:500、1:2000地形图测图范围,1:50000地形图可作为工作计划用图。 测区内有部分不同坐标系的1:500、1:1000、1:2000地形图,可进行连测转换经内业数字化后使用。 四、平面坐标系统、高程系统和基本等高距 1.平面坐标采用1980西安坐标系(1954北京坐标系参考椭球,中央子午线114°)。2.高程系统采用1985国家高程基准; 3.基本等高距,1:500地形图为0.5m, 1:2000地形图为1m。 五、各等级控制点埋石、密度 1.在地面埋设一般普通标石(标石由甲方提供),四等点应做40cm×40cm,厚10cm 的护面;并在基坑内浇铸混凝土。在建筑物楼顶埋设的标石,规格按《城市测量规范》执行, 2.四等点编号前冠以Ⅳ,如Ⅳ01、Ⅳ02……。一级点以测区为单位全区统一编号,在点号前冠Ⅰ,如Ⅰ001、Ⅰ002……。 3.埋石点的密度,四等点在测区内大致均匀布设30个点,。一级点的布设(包括四等点)平均每1幅图(按1:500分幅)不少于一点;1:2000区域一幅上不少于5点。在城镇和较大的建筑区内应增加埋石点的密度,在居民地附近至少保证有一对点,对点之间应通视。

(完整word版)数字测图原理与方法

数字测图原理与方法 一、比例尺的概念及比例尺的分类。 比例尺:图上长度与相应的实地水平长度之比,称为该图的比例尺。 比例尺的分类 ①小比例尺:1:25万、1:50万、1:100万 ②中比例尺:1:2.5万、1:5万、1:10万 ③大比例尺:1:500、1:1000、1:2000、1:5000、1:1万 二、白纸测图与数字测图的基本概念。 (1)白纸测图:传统的地形测量是利用测量仪器对地球表面局部区域内的各种地物、地 貌(总称地形)的空间位置和几何形状进行测定,以一定的比例尺并按图式符号绘 制在图纸上,即通常所称的白纸测图。 (2)数字测图:广义地讲,生产数字地图的方法和过程就是数字测图。数字测图实质上 是一种全解析机助测图方法。它以计算机为核心,在相关输入输出设备的支持下,对地形空间数据进行采集、存贮、处理、输出和管理。 三、什么是大比例尺数字地图? 贮存在数据载体(磁带、磁盘或光盘)上的数字形式的大比例尺地图。 四、大比例尺数字地图的特点。 (1)以数字形式表示地图的内容。 (2)具有良好的现势性。 (3)以数字形式贮存的1:1的数字地图,不受比例尺和图幅的限制。 (4)具有较高的位置精度且精度均匀。 (5)为与空间位置有关的信息系统提供基础数据。 (6)地图的建立需要较大的费用和较长的时间。 (7)读写需要相应的软硬件的支持。 五、数字测图技术特点。 (1)精度高 (2)自动化程度高、劳动强度小 (3)更新方便、快捷 (4)便于保存与管理 (5)便于应用 (6)易于发布和实现远程传输 六、数字测图系统的工作过程及作业模式。 数字测图(digital surveying and mapping,简称DSM)系统是以计算机为核心,在外连输入输出设备硬、软件的支持下,对地形空间数据进行采集、输入、成图、绘图、输出、管理的测绘系统。 大比例尺数字测图分为三个阶段:数据采集、数据处理和地图数据的输出。 广义地理解数字测图系统:采集地形数据输入计算机,由机内的成图软件进行处理、成图、显示,经过编辑修改,生成符合国标的地形图,并控制数控绘图仪出图。 七、数字测图的数据采集方式有哪几种? ①地面数字测图法 ②地图数字化法 ③数字摄影测量法

全站仪的结构组成和基本操作方法

第一节全站仪的结构组成和基本操作方法 数字化测图的关键仪器是电子全站仪。它具 有功能强、精度高、用途广和使用方便、快捷等特点, 备受欢迎。 目前,世界各国生产的全站仪品种、规格、型号繁多,并朝着自动化、智能化的方向发展,如增加自动调焦、自动锁定跟踪目标、激光对点、数字键、免棱镜观测、DOS操作等等。但无论哪一种规格型号,其中最主要的几种指标是:测程、测角精度、测距精度、存点数量。(图5-1)为南方测绘公司的全站仪系列产品。 各种全站仪的基本操作上略有不同。但基本原理和主要功能基本相同。本章将以拓普康电子全站仪为例,介绍全站仪的有关知识。 一、GTS—332电子全站仪的组成 GTS—332电子全站仪由电子经纬仪、光电测距仪和微机三部分组成,主要技术指标是:单棱鏡测程3km,测角精度±2″,测距精度(±2mm+2ppm?D),野外测量最多能存8000个点,能进行数据采集、数据文件存储并通过RS—232C串行信号接口与其它计算机进行数据通讯。全站仪的各部件名称如(图5-2)。 二、基本操作方法 全站仪的安置操作(对中、整平、瞄准等)与经纬仪基本相同,所不同的是,全站仪有一操作键盘和显示屏(图5-3),通过观测和键盘的操作,会在显示屏上显

示出各种数据。 1、键盘操作 各种操作键的功能见(表5-1)。按POWER键打开电源开关后,可直接进入角度测量,如按键或键可进行距离测量或坐标测量,若按MENU键,将进入菜单测量模式。 操作键表5-1 键名称功能 POWER电源电源开关 1.显示屏对比度 2.十字丝照明 3.背景光 星键 4.倾斜改正 5.设置大气改正和棱镜常数 坐标测量键坐标测量模式 距离测量键距离测量模式 ANG角度测量键角度测量模式 在菜单角模式和之间切换,在菜单角模式下可设应MENU菜单键 用测量与照明调节、仪器系统误差改正 1.返回测量或上一层模式 ESC退出键

数字化测图试题复习题

数字化测图期末考试试题复习 1、1.数字化测图实质上是一种全解析计算机辅助测图的方法。 2、★二维图形的几何变换包括平移变换、旋转变换、尺度变换。 3、★数据采集的信息包括:图形信息(几何信息),它包括:定位信息和连接信 息;属性信息(非几何信息),它包括:定性信息和定量信息。 4、栅格格式的地形图,常常要将其转换为矢量数据格式的数字图,这项工作称 之为矢量化。 5、数字化测图系统是以计算机为核心,在外连输入、输出设备硬件和软件的支 持下,对空间数据及相关属性信息进行采集、输入、处理、绘图、输出、管理的测绘系统。 6、地面测量仪器是野外获取定性信息的基本设备,目前主要设备是全站仪,在 天空开阔的地方也可以用双频动态GPS接收机(RTK)。 7、图形输出设备指绘图仪、图形显示器、投影仪等数字地形图显示、打印输出 设备。 8、数字化测图的基本原理是采集地面上的地形、地物要素的三维坐标以及描述 其性质与相互关系的信息,然后录入计算机,借助计算机绘图系统处理、显示、输出与传统地形图表现形式相同的地形图。 9、数据采集就是将地形、地物要素转换为数字信息的过程。 10、地形图要素按照数据获取和成图方法的不同,可区分为矢量数据和栅格 数据两种数据格式。 11、数字化测图系统可分为数据输入、数据处理和图形输出三部分。 12、今后的发展趋势将是采用数字化摄影测量方法,周期性完成大区域的较 小比例尺地形图测绘任务。野外数字化测图将更多的运用于小区域、大比例尺的地形图测绘,或是局部修测等任务。 13、按功能划分为电源、测角系统、测距系统、计算机微处理器及应用软件、 输入输出设备等功能相对独立的部分。 14、根据测定传播时间方法的不同,光电测距仪可分为脉冲式测距仪和相位 式测距仪。 15、★GPS是一个相当复杂的系统,按功能划分,可分为:空间部分、地面 监控部分和GPS接收机部分。 16、直线裁剪的算法包括编码裁剪法、中点对分算法。 17、数字化野外测量设备目前主要有全站仪和GPS接收机两种,全站仪是普 便使用的数字化测绘采集设备,GPS接收机要求在测点处天空开阔。 18、全站仪按照获取电信号方法分类,光电度盘一般分为两大类:绝对编码 读盘测角系统和增量光栅测角系统。 19、不管地貌如何复杂,都可以把地面看成是想着各个方向倾斜和具有不同 坡度的面组成的多面体,在抽象的时候要尽量避免悬空面和切割面。 20、Cass7.0窗口的主要部分是图形显示区,操作命令主要位于三个部分: 顶部下拉式菜单、右侧屏幕菜单、快捷工具按钮。 21、测绘地貌和测绘地物一样,首先需要确定地貌特征点,然后连接地性线, 得到地貌整个骨干的基本轮廓。 22、山脊线、山谷线,坡脚线(山坡和平地的交界线)等可以看作是多面体 的棱线,这些棱线统称为地性线。

简述数字化测图的主要作业过程及数据采集方法

数字测图复习题 1.数字化测图的主要作业过程及数据采集方法。答:通过外界测量仪器或数字化的方法采集数据,将采集的数据传输给计算机进行数据处理,人机交互图形编辑后形成成果图,经过数控绘图仪或打印机进行出图,或将编辑成果建库存储。我国目前主要采用航测法、数字化仪法和大地测量仪器法。 2.简述全站仪在数据传输之前应进行哪些设置? 答:1,设置数据传输速度,及设置波特率(每秒钟传输数据的位数) 2,设置通讯参数的效验方式:有N(无)/O(奇)、E(偶) 等。 3,设置通讯参数的数据位:有7 位、8 位两种。 4,设置通讯参数的停止位:有1 位、2 位。 3.简述大比例尺数字测图技术设计书应包含那些内容? 答:任务概述、测区情况,已有资料及其分析,技术方案的设计,组织与劳动划,仪器配备及供应计划,财务预算,检查验收计划以及安全措施等。 4.简述测记法测定碎部点的操作过程。答:测记法有无码作业和简码作业之分。无码作业就是用全站仪(或RTK GPS)测定碎部点的定位信息(X,Y,H)并自动记录与电子手薄或内存储器,手工记录碎部点的属性信息与连接信息。用草图、笔记记录其他绘图信息,到室内将测量数据传输到计算机,经人机交互编辑成图。简码作业是在测定碎部点的定位信息的同时输入编码,带编码的数据经内业识别,自动转换为绘图程序内部码,可以实现自动绘图。 5.简述CASS 绘制等高线的主要操作步骤。答:1、建立DTM 数字地面模型 2、修改数字地面模型 3、绘制等高线 4、等高线的修饰 6. 试说明在地形图数字化过程中,为什么要进行坐标转换?如何进行坐标转换?数学模型答:在数字测图过程中所获取的采样点通常是测量坐标系中的坐标,要将图形显示到计算机屏幕上,就必须将测量坐标转换为相应的屏幕坐标;而在图形编辑过程中,有需要根据所显示图形在采样点中查询相应的点位。这就要求将屏幕坐标转换为相应的测量坐标。地图定向实质:确定不同坐标系间的参数。 7. 简述利用CASS 测图软件扫描矢量化主要操作步骤。《答案在课本中找》 8.数字测图产品检查提交验收的资料有哪些? 答:1、项目设计书,技术总结等 2、文档,质量跟踪卡等 3、数据文件,包括图形内外整饰信息文件,元数据文件等 4、技术好规定或技术设计规定的其他、文件资料 5、图形成影像数据输出的检查图或模拟图 9.简述数字地形图在工程建设中的应用。答:1、基本几何要素的量测 2、土石方量的计算 3、断面图的绘制 4、面积应用 10.简述使用CASS 采用编码引导文件自动成图法的操作过程答:1、编辑文件 2、编码引导 3、密码识别 4、绘平面图 11.什么是地图定向?地图定向点如何选择? 答;地图定向就是确定不同坐标系的变换参数。定向点的选取必须是已知地图的坐标点,通常选取地图的图廓点、控制点及方格网线的交叉交点。二、判断题din 1.野外数字采集就是使用全站仪或GPS RTK接收机在实地测定地形点位。(√) 2.测站信息主要包括测站点坐标(或点号)、仪器高、定向点坐标(或点号)、定向起始

全站仪测地形图

我想问问大家怎么用全站仪测地形图?最好是详细一点的步骤,还有当测的坐标和已有图的坐标不统一怎么改? 用全站仪的坐标放样即可。步骤如下,进入全站仪的放样界面,(品牌不一样的仪器进入的方法也不一样,不过全站仪都有坐标放样功能,多找一下就OK了)。进入坐标放样界面有测站设置、后视点设置、放样等界面,首先你按下测站设置,界面会出现X、Y、Z,相对应把T1点的坐标输进去,按下确认键,就会回到坐标放样界面,在按下后视点,也会出现X/Y/Z,在吧T2点的坐标想对应的输进去,在案下确认键。全站仪会在次回到坐标放样界面,按下放样,输入T3的坐标,会出现方位角和距离,按下确认会出现一个角度,将此角度转为0°,将棱镜放在此方向上按下测距,会出现一个距离,+的就是向前,-的相反。直到为0时,此时棱镜下的点就是T3点。 用全站仪测地形图首先要加密控制点,在加密的控制点上设站,将测站点和后视点的坐标输入到全站义中(输入方法各品牌的全站仪不一样的)之后就可以到各个碎部点上立棱镜,测出各点的坐标保存到全站仪中,再输到电脑中,用绘图软件(一般用CASS)作出地形图。 在全站仪中使用坐标测量模式,设置测站及后视坐标,对准后视点定向完成后就可以进行坐标测量,测量时要测存数据,棱镜打点:沿山脊打到山顶,沿山谷打到谷顶,点与点的距离看你测的地形图作何用,可以20m(大致平距)或小或大都行。 “还有当测的坐标和已有图的坐标不统一怎么改?”这句不知你问的是什么意思,如果本来就有图的话,你就在图上找两个已知的控制点,在测的时候用这两个已知点做测站及后视就行了。 测完以后把全站仪中的数据导入电脑中的绘图软件,数模成图。

全站仪数字测图实习报告

全站仪数字测图实习报告实习名称:全站仪数字测图实习 院系:资源与环境工程学院 组别: 专业: 学号: 姓名:

目录 一、前言.............................................................................................................................. - 3 - 二.实习目的...................................................................................................................... - 3 - 三.实习任务...................................................................................................................... - 3 - 四.实习技术要求.............................................................................................................. - 3 - 五.实习内容...................................................................................................................... - 4 - 1)平面控制测量........................................................................................................ - 4 - 2)碎部测量................................................................................................................ - 4 - 3)数字地形图编辑和输出........................................................................................ - 4 - 4)成图质量检查........................................................................................................ - 4 - 5 )高程控制测量........................................................................................................ - 4 - 六.实习时间与地点.......................................................................................................... - 5 - 七.测量步骤及其方法...................................................................................................... - 5 - 1.控制测量概述........................................................................................................... - 5 - 2.测区地点及控制点选择........................................................................................... - 5 - 3.操作步骤.................................................................................................................. - 6 - 4.碎部点数据采集...................................................................................................... - 7 - 5.碎部记录.................................................................................................................. - 7 - 6.数字化地形图的绘制、检查与整饰...................................................................... - 7 - 八.过程及总结:............................................................................................................ - 7 - 九.存在的问题与建议.................................................................................................... - 12 - 十.实习感想.................................................................................................................. - 13 -

数字测图原理及方法试题库及其答案

东北大学数字测图原理与方法题库 2013~2014学年度第二学期东北大学期末复习资料 数字测图原理与方法备考题库2014.5 一、概念题(本大题共66小题,其中()为补充容) 1. 测绘学: 测绘学是以地球形状、大小及地球表面上的各种地物的几何形状和地貌的形态为研究对象,并研究如何将地面上的各种地物、地貌测绘成图及将设计、规划在图纸上的各种建筑物放样于实地的有关理论与方法的一门科学。 2. 地球椭球体:在测绘工作中选用的用来代替地球形状作为测量基准面的一个非常接近水准面、并且可用数学式表达的几何形体。 3. 地球椭球:代表地球形状和大小的旋转椭球。 4. 参考椭球:与某个区域如一个国家水准面最为密合的椭球称为参考椭球。 5. 参考椭球定位:确定参考椭球面与水准面的相关位置,使参考椭球面在一个国家或地区最佳拟合,称为参考椭球定位。 6. 水准面:水准面中与平均海水面相吻合并向大陆、岛屿延伸而形成的闭合曲面,称为水准面。 7. 坐标系:把地面上的点沿着椭球面法线方向投影到椭球面上并用经纬度来表示其位置的坐标系叫坐标系。 8. 体:水准面所包围的地球形体,叫体。 9. 高程:地面点到水面的铅垂距离,称为该点的绝对高称,或称海拔。 10. 地物:地球表面的一切物体(包括自然地物和人工地物)统称为地物。 11. 地貌: 地貌是指地表面高低起伏的形态。 12. 视差:由于物像没有和十字分划板重合,当人眼相对十字分划板相对移动时物像也和十字分划板相对移动,这种现象叫视差。 13. 照准部偏心差:是指照准部旋转中心与水平度盘分划中心不重合,指标在度盘上读数时产生的误差。 14. 照准误差:是指视准轴偏离目标与理想照准线的夹角。(即视准轴不垂直于仪器横轴时产生的误差) 15. 竖盘指标差:(由于竖盘水准管或垂直补偿器未安到正确位置,使竖盘读数的指标线与垂直线有一个微小得角度差x,称为“竖盘指标差”。)因竖直度盘指标线偏离了正确而使竖直角与正确值产生的差异被称为竖盘指标差。 16. 水准尺的零点差:(从理论上讲,水准尺的零分划线应正好与尺底面重合;但事实上由于制造质量和长期使用,两者往往不相重合。)水准尺底面与零分划线不重合,称为水准尺零点误差。 17. 望远镜的视准轴:望远镜物镜中心与十字丝焦点的连线称为视准轴。 18. 坐标方位角:将坐标北顺时针转至某直线的夹角称为该直线的坐标方位角,以α表示(0~360°)。 19. 子午线收敛角:除中央子午线及赤道上的点以外任何一点的真北方向N与坐标北X都不重合。两者之间的夹角称为该点的子午线收敛角,以γ表示。且当坐标北偏于真北以东时,γ为正,当坐标北偏于真北以西时,γ为负。 20. 磁偏角:磁北与真北两者之间的夹角称为磁偏角,以δ表示。且当磁北偏于真北以东时,δ为正,当磁北偏于真北以西时,δ为负。 21. 真误差:观测值与其真值之差,称为真误差。 22. 系统误差:在相同的观测条件下,对某个固定量进行多次观测,如果观测误差在符号及

手把手教你全站仪和南方CASS软件测绘地形图

手把手教你全站仪和南方CASS软件测绘地形图 发表时间:2006-12-07 12:37 阅览次数:550 作者: sunny 参与评论: 2发送留言手把手教你全站仪和南方CASS软件 测绘地形图 一、建立平面控制坐标系。对每一个站在测前都应先确立使用何种平面控制坐标系,有条件的站(如测站附近有国家三角点或者能用GPS[]的站),应建立大地坐标系,无条件的站可建立测站独立的平面直角坐标系(起始方位角以磁北为0度)。以下介绍采用独立平面直 角坐标系的测站如何测绘地形图。 1、对于地形变化不太复杂的站。首先 需在测绘地形图的范围内选择一个仪器站点并打上木桩,桩头钉上平头钢钉,对这一仪器站点的要求是:视线开阔,能看到测图范围内的大多数碎部测点。建立后视站点,其方法是在仪器站点上架好全站仪,将罗盘仪或指北针放在全站仪上,使全站仪视线与指北针的正北方向一致,将全站仪水平方向止动,在其视线前方一定距离的点位上打上木

桩,桩头钉上平头钢钉。用四等水准测量上述两点的高程。 2、确定两站点的坐标。首先假定仪器站点的坐标,一般假定为:北向N(X)=10000.000,东向E(Y) =10000.000,其高程Z=测定值。测定后视站点坐标,其方法是先用全站仪测定两点间的平距,后视站点的坐标为:北向N(X)=10000.000+两点间的平距,东向E(Y) =10000.000,其高程Z=测定值。 3、在全站仪的内存中建立存储测量坐标的文件夹。将两站点的坐标编点号并输入至全站仪的该文件中(这里仪器站点编为1号后视站点编为2号)。建立存储文件夹与输入坐标的方法参照全站仪的使用手册。 二、野外测绘工作。一般采用草图测记法,需先绘出测区草图,将各碎部测量点上的点号记录在草图的相应位置上,并注记地物地貌。 1、建立测区图根点。如果测区较大一

全站仪坐标测量方法步骤

全站仪坐标测量方法步骤 1、架设仪器,对中、调平。 2、按“菜单(MENU)”键,后显示“数据采集”,按“F1”后,出现选择文件,按“F1”输入“文件名”后按“回车”。 3、按“F1`”测站点输入,输入点号、仪器高后,显示测站,再按“测站”后出现坐标输入,输入坐标后按回车键,出现“记录”,此时有个选择对话框,“是”与“否”,这时按“是”以保存,完成整个测站点的输入。 4、显示菜单里有个“后视”,按F2键输入点号棱镜镜高,按“后视---F4键”显示“AE/AZ”按“F3”键输入坐标,坐标输入完成后,出现“后视点号与镜高”,对准后视棱镜,按测量,显示“斜距”与“坐标”,按坐标镜后就可以进行坐标测量。测量完毕后按“是”以保存。保存后显示菜单下有个“前视”,按“前视”输入“棱镜高”后按测量,就可以测到“前视点的坐标”。如果接下来还要测其它的点,按“同前”就可以测接下来的坐标点。这时如果镜高与之前有所变动,再输入镜高,后按“同前”就可以测到其它点了。……如果镜高与之前一致,直接按同前。 这样就完成了整个数据采集。1)水平角测量 (1)按角度测量键,使全站仪处于角度测量模式,照准第一个目标A。 (2)设置A方向的水平度盘读数为0°00′00″。 (3)照准第二个目标B,此时显示的水平度盘读数即为两方向间的水平夹角。 2)距离测量 (1)设置棱镜常数 测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。 (2)设置大气改正值或气温、气压值 光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值(也可直接输入大气改正值),并对测距结果进行改正。(3)量仪器高、棱镜高并输入全站仪。 (4)距离测量 照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。应注意,有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。

数字化测图实习心得

数字化测图实习心得 导读:本文是关于数字化测图实习心得,希望能帮助到您! 数字化测图实习是大家在校内完成教学计划所规定的全部课程和实习、实验、课程设计以后的一次综合性生产技能锻炼实习。其目的是巩固和运用所学的全部知识,特别是测绘专业的理论知识和课程实践,通过参加实际工作,了解和掌握本专业的基本知识,锻炼分析问题和解决问题的实际能力。下面搜集了数字化测图实习心得,欢迎阅读! 数字化测图实习心得【1】 一、实习安排 1.1性质目的 毕业实习是我们在校内完成教学计划所规定的全部课程和实习、实验、课程设计以后的一次综合性生产技能锻炼实习。其目的是巩固和运用所学的全部知识,特别是测绘专业的理论知识和课程实践,通过参加实际工作,了解和掌握本专业的基本知识,锻炼分析问题和解决问题的实际能力。 1.2实习单位 南阳--测绘有限公司 南阳--测绘公司位于南阳市工业南路,成立于2005年,注册资金100万元,年产值150万元。是南阳市仅有的两家具有乙级测绘资质的公司之一。主要承担南阳区县地形地籍测绘、国土技术、国土资源信息、土地评估、登记代理、房地产、规划设计等

测绘任务。公司同时还是日本宾得河南代理,索佳特约经销商,拓普康特约经销商,科力达南方河南代理。 1.3实习地点 本次实习地点位于河南南阳社旗桥头镇。桥头镇是社旗县西部重镇,位于社旗、宛城、方城三县交接处。辖16个行政村,103个自然村,232个村民小组,43500人,83800亩耕地,南驻公路穿境而过。鸭河干渠横贯全竟,交通便利,水源充足,物产丰富,是我国优质棉产区。 1.4项目简介 本次实习项目是南阳--测绘公司承接的社旗桥头镇1:2000地形图测图任务。实测面积约为20平方公里,由10余人采用全站仪自动跟踪测量模式,在20天内测量完毕。 1.5实习安排 我是2006年3月1日到达实习公司,去时测区内控制点已经布设完毕,测图面积近1/3。在实习公司我参与完成了余下的测图任务。 二、实习过程 2.1实习前言 近几年随着社会经济的迅速发展,数字化测图以其测图精度高、数据采集快,产品的使用与维护方便、快捷、利用率高,广泛用于测绘生产、土地管理、城市规划等部门,并为广大用户所接受。它能够更方便传输、处理、共享的数字信息,通过控制图形图层数据将用户所需专用信息输出来,即数字地形图,为信息时代地理信息的发挥产生积极的影响。

山东科技大学2019年《811数字测图原理与方法》考研专业课真题试卷

一、简答题(每题8分,共80分) 1、地形测量学主要包括哪些内容? 2、测量工作中常用坐标系有哪几个?请指出属于地心坐标系有哪些? 3、根据现行的国家基本比例尺地形图分幅和编号规定,请说明1:100万比例尺地形图的图幅是如何划分,编号如何规定? 4、地球曲率和大气折光对水准测量有何影响?如何抵消或削弱该两项影响? 5、经纬仪的主要轴线需要满足哪些条件? 6、试述自动全站仪自动目标识别与照准的过程。 7、常用的交会测量方法有哪几种?并分别简要说明。 8、简述网络RTK 系统的组成以及各部分的作用。 9、简述GPS 控制测量的观测步骤。 10、大比例尺数字测图进行野外数据采集需要得到哪些数据和信息? 二、测量内业计算(1~2每题10分,3~4每题15分,共50分) 1、地质普查外业中精确丈量某一段距离,6次测量的距离值分别为:L 1=283.534m ,L 2=283.549m ,L 3=283.522m ,L 4=283.528m ,L 5=283.551m ,L 6=283.532m 。(要写出用到的计算公式) 试求:(1)该距离的算术平均值;(2)该距离的观测值中误差;(3)该距离的算术平均值中误差。 2、某勘探工程需要布设一个钻孔P ,如图2-1。 其设计坐标为???==m y m x P P 218477733566808,已收集到设 计钻孔附近的测量控制点A 的坐标为: ???==m y m x A A 218478733566708,AB 边的方位角为"30'20225O AB =α。采用极坐标法进行钻孔放 样时,请问放样钻孔点位P 时所需的放样元素有哪些?并计算出这些放样数据。A P B N 图2-1钻孔位置示意图

如何利用全站仪进行土方测量

如何利用全站仪进行土方测量 工程建设中需要测量工程量的项目很多,从勘察设计到施工期间由于地质、施工、设计变更等原因,施工区内的地形地貌变化很频繁,因此,不仅在勘察设计阶段要测量工程量,在施工前、施工过程中、竣工等阶段为控制工程进度、预算分项目经费、最后结算等都需要多次测量工程量。如果按传统的断面法、方格法等测算工程量,首先需要在待测区域建立多层次控制网点,按照工程设计资料给出的设计基线(通常是指建筑物的轴线即:洞轴线、坝轴线等)的主轴点(用以标定主轴线的点)坐标进行放样,定出基线的实际位置,在基线上根据要求或实际地形的变化情况放样出需测设的各个断面位置,然后依次在断面桩上架设仪器进行断面测量。有时由于地形变化复杂,测量一个断面往往需要多次架设仪器,而且对每个断面必须作平面高程控制,这不但增加了外业劳动强度,也降低了测量工作的效率和精度。而在大型施工过程中,施工爆破、机械开挖、常常会使控制点破坏,从而造成停工待测影响施工,也影响测量工作的进行。随着计算机技术在施工领域的发展与普及,使得测绘行业从硬件到软件都发生了革命性变化,这就为工程量的测算提供了新的手段和方法。 水利枢纽工程在施工中大量使用具有世界先进水平的施工机械设备、施工工艺和先进的测绘仪器,使得施工测量和工程量测算技术也以崭新的面貌出现在黑河工地。根据所配备的先进测量仪器,如高精度全站仪(徕卡TC1700、TCR305、托普康GTS711)、T2经纬仪配合徕卡Dir3002远距离无棱镜测距仪、高智能测绘软件构成的电子平板等的一些突出特点,总结出一些有针对性的、简单、实用、快捷的工程量测算新方法,在工程施工中取得了良好效果。 1 断面法 我们设想利用施工区的平面控制点,使用全站仪或经纬仪配合测距仪远距离施测断面,在通视较好的平面控制点上,一站即可完成一项工程的全部断面测量任务。 1.1 原理 全站仪或经纬仪配合测距仪都可以直接或间接获取测站的三维坐标,利用这一功能,只要将测站与基线纳入统一坐标系,经过坐标旋转,建立新的施工坐标系,在测站点架设仪器并输入测站点相对于基线的里程桩号和规化距离(轴距),此时,所测得测点的纵、横坐标就是该点的桩号和该桩号上的横断面点相应的轴
