《建筑构造》
第一章建筑构造概述
☆建筑的分类
（一）按使用性质分
1、工业建筑
2、农业建筑
3
）居住建筑；（2）公共建筑。
1、住宅建筑
（1）低层：1—3层
（2）多层：4—6层
（3）中高层：7—9层
（4）高层：≥10层

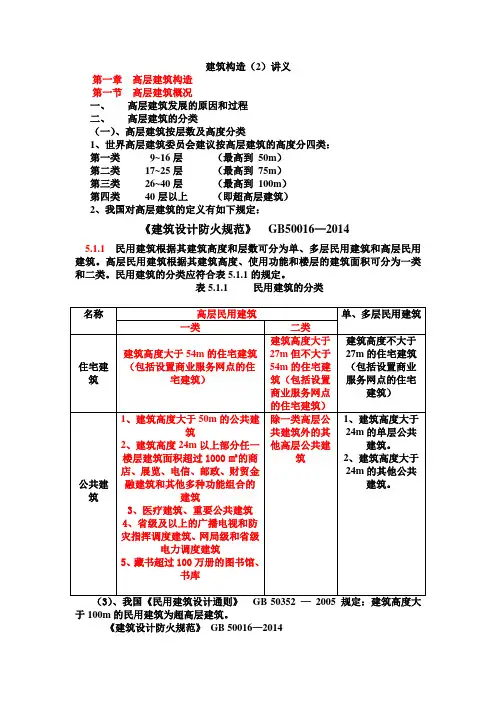

2、公共建筑和综合性建筑：
总高度大于24m或10层及以上居住建筑为高层（不包括建筑高度超过24m的单层公共建筑）
3、居住建筑和公共建筑：建筑高度大于100m为超高层建筑。
（三）按建筑规模和数量分类
（1）大量性建筑：建筑规模不大但建筑数量较多
（2）大型性建筑：建筑规模大和耗资多的建筑
（四）按主要承重结构的材料分类
（1）土-木结构
（2）砖木结构
（3）砖混结构
（4）钢筋混凝土结构
（5）钢结构
（五）按建筑结构的承重方式分类
（1）墙承重式
（2）骨架承重式（框架结构式）
（3）内骨架承重式（半框架结构式）
（4）空间结构承重式
☆民用建筑六大主要组成部分：基础、墙或柱、楼地层、楼梯、屋顶、门窗。
☆民用建筑的等级划分
（一）按防火性能分类
耐火等级标准是依据房屋主要构件的燃烧性能和耐火极限确定的。构件的燃烧性能分为：◇非燃烧体（石、砖、混凝土）
◇难燃烧体
◇燃烧体（木材）
耐火极限：用小时（h）表示。
具体判定条件：◇失去支持能力◇完整性被破坏◇丧失隔火作用 《建筑设计防火规范》把建筑物的耐火等级划分成四级。
（二）按耐久年限分为四级：
一级 100年以上，适用于重要的建筑和高层建筑
二级 50~100年，适用于一般建筑
三级 25~50年，适用于次要建筑
四级 25年以下，适用于临时性建筑
（三）按建筑的重要性分类
特等、甲等、乙等、丙等、丁等五个等级
☆影响建筑构造的因素主要有三个方面：外力的影响、自然界的影响、人为因素的影响。
☆建筑设计要求
1、满足使用功能要求
2、有利于结构安全
3、适应建筑工业化的需要
4、经济合理
5、注意美观
☆工业建筑的分类
（一）按工业用途分为：
?1、主要生产车间
?2、辅助生产车间
?3、动力用厂房
?4、仓贮建筑
?5、运输用建筑
?6、技术设备用的建筑物和构筑物
?7、全厂性建筑
（二）按层数不同分为：1、单层2、多层3、层次混合
（三）按生产状况分为：
?1、冷加工车间（常温）
?2、热加工车间
?3、恒温恒湿车间
?4、洁净车间
?5、其他特种状况车间
☆单层工业厂房的结构类型
（一）按承重结构的材料分
?1、混合结构
?2、钢筋混凝土结构
?3、钢结构
（二）按施工方法分
有装配式和现浇式两种。
（三）按主要承重结构的型式分
?1、排架结构
?2、刚架结构
☆单层工业厂房的结构组成（六部分）
（一）屋盖结构：屋面板、屋架、天窗架、托架
（二）吊车梁
（三）柱
（四）基础
（五）支撑（包括屋盖支撑和柱间支撑等）
（六）围护结构
1、墙（外墙和山墙）；
2、墙梁；
3、基础梁；
4、抗风柱。
☆建筑工业化的内容（四化一改）：
设计标准化（前提）
构配件生产工厂化
施工机械化
组织管理科学化
改革墙体材料
☆建筑模数协调统一标准
模数：是指选定的尺寸单位，作为尺度协调中的增值单位。分为基本模数和导出模数。
数值100mm，符号M，即1M等100mm，它是模数协调中选用基本尺寸单位。
导出模数分为扩大模数（基本模数的整数倍数）和分模数（整数除基本模数的数值）。导出模数的基数规定如下：
1.扩大模数
水平扩大模数基数为（6个）：3M、6M、12M、15M、30M、60M，其相应尺寸分别为300、600、1200、1500、3000、6000mm。
竖向扩大模数基数为（2个）：3M与6M，其相应尺寸为300mm和600mm。
2.分模数：分模数基数为（3个）：1/10M、1/5M、1/2M，其相应
尺寸为10、20、50mm。
1
☆几种尺寸的解释
1．标志尺寸：符合模数数列的规定，定位轴线之间的垂直距离。 2．构造尺寸：设计尺寸，标志尺寸减去逢隙为构造尺寸。
3．实际尺寸：生产制作后的实有尺寸。
4．技术尺寸:最小尺寸，通常是指建筑构配件的截面或厚度。
第二章基础与地下室
☆地耐力：每平方米所能承受的最大垂直压力，也称地基允许承载力。☆对地基和基础的要求：
1、基础应有足够的强度
2、地基应具有良好的稳定性
3、基础应满足耐久性要求
4、注意经济效果
☆地基分为天然地基和人工地基。
天然地基：岩石、碎石土、砂土、粘性土
人工地基：如淤泥、杂填土
☆地基加固方法：1、压实法2、换土法3、打桩法
☆基础的埋置深度：由室外设计地面到基础底面(不包括垫层）的垂直距离，称为基础的埋置深度，简称基础的埋深。
埋深＞4m为深基础，≤4m为浅基础。
☆影响基础埋深的因素：
⒈建筑物用途
⒉作用在地基上的荷载大小和性质的影响
⒊工程地质与水文地质条件的影响
基础宜设在地下水位以上，以减少特殊的防水措施，有利于施工。
☆基础的类型和构造
（一）按受力特点分：刚性基础（无筋扩展基础）和柔性基础（扩展基础）。
刚性基础受刚性角限制，柔性基础不受刚性角限制可以做得宽而薄。刚性基础适用于承载力高的地基上建造的低、多层房屋。
柔性基础的两翼做成锥形：最薄处的厚度≥200mm；做成阶梯形：每阶高300-500 mm，钢筋直径≥10，间距≤200，砼≥C20。基础下用C10砼做一层垫层，垫层厚度≥70 mm。
（二）按基础的构造形式分类
1、条形基础（带形基础）
墙下条形基础
柱下条形基础：可以有效防止不均匀沉降
2、独立基础（单独基础）
柱下独立基础
墙下独立基础：独立基础的距离一般为3-4m。
3、满堂基础
筏式基础和箱形基础统称为满堂基础。
当建筑物上部荷载较大，或地基土质很差，承载能力小，采用独立基础或井格基础的底面积占建筑物平面面积较大比例时，可采用筏式基础。
箱形基础: 当钢筋混凝土基础埋置深度较大，并设有地下室时，可将地下室的底板、顶板和墙浇注成箱形的整体做为房屋的基础，这种基础叫箱形基础，箱形基础具有较大的强度和刚度，故常作为高层建筑的基础。
4、桩基础
当建筑物的荷载较大，而地基的弱土层厚度在5M以上，基础不能埋在软弱土层内，或对软弱土层进行人工处理困难或采取其他措施又不经济时，可采用桩基础。
桩基础由承台和桩身组成。
承台的厚度≥300mm，宽度≥500mm，周边至边桩的净距≥0.5倍桩径且≥150mm，钢筋直径≥10，间距≤200，砼≥C20。桩顶要嵌入承台≥50mm，主筋伸入承台内的锚固长度≥钢筋直径30-35倍。
桩基础分类：（1）按传力特点分：端承桩和摩擦桩；（2）按桩身使用材料分：砼桩、钢筋砼桩和钢桩；（3）按施工方法分：预制桩和灌注桩。
（三）按基础使用的材料分类
1、砖基础：多用于地基土质好、地下水位较低、五层以下的砖木或
砖混结构建筑。
大放脚的宽高比应≤ 1：1.5
大放脚做法有两种：等高式（每两皮砖挑1/4砖）和间隔式（每两皮与每一皮砖挑1/4砖相间）
2、毛石基础
宽高比应≤ 1:1.25-1：1.5
3、混凝土基础
混凝土基础的刚性角为45°
阶梯形断面台阶的宽高比≤1：1-1：1.5
4、毛石混凝土基础
需注意毛石尺寸不超过200mm，为了易于振捣密实，其掺入量不超过混凝土体积的25%。
☆地下室的类型与构造
1、按使用功能分为：普通地下室和防空地下室；
2、按结构形式分为：砖墙结构地下室（用于上部荷载不大及地下水
位较低的情况）和钢筋混凝土结构地下室；
3、按顶板标高（即地下室埋入地下深度）可分为：全地下室和半地
下室。
房间地平面低于室外地平面的高度超过该房间净高的1/2者为地下室；半地下室是房间地平面低于室外地平面的高度超过该房间净高的1/3，且不超过1/2的地下室。
☆地下室的组成（五部分）：墙体、底板、顶板、门窗、楼梯。
☆地下室防潮
当最高地下水位低于地下室地坪且无滞水的可能时，地下室外墙和底板只受到土层中潮气的影响，需做防潮处理。
做法：先在外墙表面抹一层20mm厚的水泥砂浆找平层，再涂一道冷底子油和两道热沥青，然后在外侧回填低渗透性土壤，如粘土、
灰土等，土层宽度不小于500mm。
防潮层的位置
地下室的所有墙体都应设两道水平防潮层：
一道设在地下室地坪附近
另一道设在室外地坪以上150~200mm处，以防地潮沿地下墙身或勒脚处侵入室内
另外，须在地下室外墙外面设垂直防潮层，使整个地下室防潮层连成整体。
☆地下室防水
当设计最高地下水位高于地坪时，地下室的外墙和底板都浸泡在水中，并对其产生侧压力和浮力，必须采取防水措施。
常用的防水处理措施有：
1、卷材防水（柔性防水）；
（1）外防水是将防水层贴在地下室外墙的外表面，即迎水面，防水
2
效果好，但维修困难。
（2）内防水
内防水是将防水层贴在地下室外墙的内表面，这样施工方便，容易维修，但对防水不利，常用于修缮工程。
防水层应高出最高地下水位500-1000mm。
2、混凝土自防水两类。
一般墙厚≥200mm，板厚≥150mm。
第三章墙体
☆墙的作用：1、承重；2、维护；3、分隔。
墙的分类：（一）从主要作用分：
1、承重墙
2、围护墙
3、隔墙
（二）按建筑平面的处置分：
1、外墙（1）山墙（2）檐墙
2、内墙
（三）从建筑平面方向分：
1、横墙
2、纵墙
3、窗间墙
（四）从材料和构造的方法上分类
砖墙;石墙;钢筋混凝土墙;砌块墙;金属板材墙;玻璃幕墙等。
☆墙体的承重方案
（一）横墙承重
（二）纵墙承重
（三）纵横墙混合承重（民用建筑中用的最多）
（四）墙、梁、柱混合承重（适用于空间较大的建筑）
普通粘土砖的规格为240mm×115mm×53mm。
水泥砂浆适用于砌筑地面以下的砌体，混合砂浆适用于砌筑地面以上的砌体。
☆砖墙的砌筑方式
（一）实砌墙
实砌墙砌筑方式：全顺式、一顺一丁式、三顺一丁式、丁顺相间式及两平一侧式等。
砌体墙的砌筑要领：错缝搭接，避免通缝，横平竖直，砂浆饱满。（二）空斗墙
砌筑方式：无眠空斗、一眠一斗、一眠多斗等。
（三）复合墙
☆隔墙：属于非承重的内墙，对室内空间起分隔作用。
通常把到顶的内墙叫隔墙；一般不到顶只有半截的内墙叫隔断。 隔墙根据采用的材料和不同做法，分为：
1、块材墙
2、骨架墙（又称为立筋式墙）
3、板材墙
☆墙体细部构造包括：
防潮层、勒脚、散水、明沟、窗台、门窗过梁、圈梁、檐口、女儿墙和构造柱等
☆墙身防潮层
作用：在墙脚铺设防潮层，为了保护近地面的墙身、防止地下水汽向
上浸蚀墙体而设置的隔水层。
防潮层的位置
当室内地面垫层为混凝土等密实材料时，防潮层设在垫层厚度中间位置，一般低于室内地坪60mm，高于室外地面
100-150mm以上；
当室内地面垫层为三合土或碎石灌浆等非刚性垫层时，防潮层的位置应与室内地坪平齐或高于室内地坪60mm，至踢
脚线处；
当室内地面低于室外地面或内墙两侧的地面出现高差
时，除了要分别设置两道水平防潮层外，还应对两道水平防
潮层之间靠土壤一侧的垂直墙面做防潮处理。
防潮层的构造类型
1．防水砂浆防潮层
2．油毡防潮层
3．细石混凝土防潮层
垂直防潮层是在室内地坪高差处，在靠土壤一侧用防水砂浆抹平墙面后，涂刷冷底子油一道，热沥青两道。
☆勒脚：外墙墙身下部靠近室外地坪的加厚或加固部分。
作用：一是防止外界机械性碰撞对墙体的损坏；
二是提高墙体耐久性；
三是美化建筑外观。
位置：勒脚一般设置在室内外地坪高差之间，高度300～600mm，最高可至底层窗台下沿。
勒脚的构造类型
1．加厚墙体2．镶砌块石3．铺贴板材4．抹灰
☆散水与明沟
散水：指室外地坪和外墙勒脚交会处的排水
坡，坡度一般为3%~5% 。
宽度不小于屋檐挑出的宽度，有组织排水一般450—600mm，无组织排水并供人通行，应取1000—1200mm。
明沟：在年降雨量大于900mm的地区，为了有效疏导和排除靠近墙脚的地面积水，直接在勒脚下部或散水外沿设置排水沟，将积水引
向下水道，根据有无沟盖板分为明沟和暗沟。
☆过梁
过梁：过梁是位于门窗洞口上方的一种承重构件，用以承受上部荷载并传递到洞口两侧墙体上，保护门窗框不受压变形或破坏。
常用类型为砖拱过梁（平拱过梁的跨度不宜大于1.8米）、钢筋砖过梁（跨度不宜大于2米）、钢筋混凝土过梁。
过梁高度为砖厚60mm的整数倍，一般在60—240mm之间。
☆圈梁
圈梁：沿外墙和内墙墙体上设置的水平封闭梁。
当圈梁被门窗洞口截断时，应在洞口上部设置附加圈梁，进行搭接补强，有整体式和分离式。分离式的搭接长度不应小于两梁高差的两倍，亦不小于1000mm。
圈梁有钢筋砖圈梁和钢筋混凝土圈梁两种。
圈梁的截面尺寸：宽度不小于240mm，高度不小于120mm（60mm整倍数），内配纵向钢筋4φ8～4φ12，箍筋φ6@200～@150。
☆构造柱
构造柱：为提高墙体稳定性和建筑整体刚度在砖墙砌筑后浇筑的钢筋混凝土立柱。
构造柱下与基础连接，上与各层圈梁连接形成空间骨架，从而加强建筑物的整体刚度，大大提高砖混结构的抗震能力和墙体抗变
形的能力。
位置：一般设置在外墙四角及转角处、较大房间或洞口的纵横交接处、楼梯间的四角。
构造柱做法：构造柱的截断面是在砌筑墙体时形成“马牙槎”空腔，内配主筋和箍筋，并沿柱高设置拉结筋，用混凝土浇捣而成。
具体构造要求：先砌墙后浇钢筋混凝土柱，构造柱与墙的连接处宜砌成马牙槎，并沿墙高每隔500mm设2φ6水平拉结钢筋连接，每边伸入墙内不少于1000mm；柱截面应不小于180mm×240mm；混凝土的强度等级不小于C15；构造柱下端应锚固于基础或基础圈梁内；构造柱应与圈梁连接。
☆变形缝
1.伸缩缝（又称温度缝）：基础不断开
3
4
2.沉降缝：基础一定断开
设置原则：①建筑平面的转折处；②建筑物高差超过二层（或大于10m ）或荷载差异较大的交界处；③建筑物过长时适当分段处；④建筑结构和基础类型的分界处；⑤地基的压缩性显著差异处和承载能力特殊处；⑥分期建房或扩建房的交界处。 3.防震缝：基础不一定断开 设置原则：①建筑体型复杂的转折处和结构类型变化处；②建筑物高差大于6m 或错层高差较大的分界处。
当建筑物需同时考虑伸缩缝和沉降缝时，应以防震缝为主统一考
虑。
☆墙面装修的作用：1、保护墙体；2、改善墙的物理性能，保证室内的使用条件；3、提高墙面艺术效果，使房屋美观。 ☆墙面装饰装修的类型
按装修部位分：外墙面装饰装修和内墙面装饰装修。
按使用材料及施工方法分：抹灰类、贴面类、涂刷类、裱糊类、
镶钉类
1、抹灰墙面可以分为一般抹灰和装饰抹灰。 一般抹灰：纸筋麻刀、砂浆、双飞粉
装饰抹灰：水刷石、干粘石、斩假石、水磨石、拉毛、喷毛
2、贴面类：①面砖、陶瓷锦砖贴面；②瓷砖贴面；③大理石、花岗石板材贴面（钩板法、绑板法、粘贴法）。
3、涂刷类饰面
涂料种类不同分：无机涂料（如石灰浆，大白浆、无机高分子涂
料等）和有机涂料（如各种水溶性涂料、溶剂性涂料、乳胶涂料、彩色砂浆涂料等）。 4、裱糊类：贴墙纸
5、镶钉类：①玻璃幕墙（不宜设置在临街建筑4m 以下和住宅区内）；②金属薄板墙面；③塑料、玻璃墙面。 ☆多层砌体房屋结构布置要求 （一）建筑平面及结构布置
? 1.应优先采用横墙承重或纵横墙共同承重的结构体系 ? 2.纵横墙的布置宜均匀对称，沿平面内宜对齐，沿竖向应上
下连续；同一轴线上的窗间墙宜均匀。 ? 3.楼梯间不宜设置在房屋的尽端和转角处。
? 4.烟道、风道、垃圾道等不应削弱墙体；当墙体被削弱时，
应对墙体采取加强措施；不宜采用无竖向配筋的附墙烟囱及出屋面的烟囱。
? 5.不宜采用无锚固的钢筋混凝土预制挑檐。
? 6.8度和9度且有下列情况之一时宜设置防震缝，将房
屋分成若干体形简单、结构刚度均匀的独立单元，防震缝两侧均应设置墙体，缝宽可采用50mm ～100mm ： ? （1）房屋立面高差在6m 以上；
? （2）房屋有错层，且楼板高差较大； ? （3）各部分结构刚度、质量截然不同。 （二）多层砌体房屋总高度及层数限值
? 1．对医院、教学楼等横墙较少的房屋，总高度应比规定相
应降低3m ，层数应相应减少一层
? 2．各层横墙很少的房屋，应根据具体情况再适当降低总
高度和减少层数。
? 砖房的层高不宜超过4m ；砌块 ? 房屋的层高不宜超过3.6m （三）多层砌体房屋高宽比限值
（四）抗震横墙的间距限值 （五）房屋的局部尺寸限值
☆多层砖房抗震构造措施主要包括：构造柱、圈梁、拉结钢筋。 ☆构造柱连接措施
（1）构造柱与砖墙的连接必须先砌墙后浇柱，砖墙与柱连接处宜
砌成马牙槎，并应沿墙高每隔500mm 设2Ф6拉结钢筋，每边各伸入墙内不宜小于1m 。
（2）构造柱应与圈梁连接，以增加构造柱的中间支点并形成封闭
框。
（3）构造柱应伸入室外地面下500mm ，或锚入浅于500mm 的基础圈
梁内。
第四章 楼板与地面
楼板与地面是房屋的重要组成部分，其造价是建筑物造价
20—30%。
楼板是房屋中的水平承重构件，是直接承受人和设备荷载的构造
层。楼层地面把它承受的荷载传给墙或柱，底层地面把它承受的荷载传给它下面的土层—地基。 ☆对楼板的要求
1、必须有足够的强度和刚度
2、具有一定的隔声能力
3、具有一定的防火能力
4、具有防潮、防水能力
5、满足各种管线的设置
6、应满足经济、合理要求 ☆ 楼板的分类
（一）根据材料不同分为：
木楼板、砖拱楼板、钢筋混凝土楼板、钢衬板组合楼板 （二）按施工方式分： 现浇钢筋混凝土楼板、预制装配式钢筋混凝土楼板和装配整体式钢筋混凝土楼板。
☆现浇钢筋混凝土楼板根据其结构类型分：平板式楼板、梁板式楼板、无梁楼板。 1、平板式楼板
根据其受力特点和支承情况，分为单向板和双向板。多用于厨房、卫生间、走廊等小房间。
单向板：长边尺寸l 2:短边尺寸l 1＞2 双向板：长边尺寸l 2:短边尺寸l 1≤2
板的厚度与板的支承情况及受力情况有关：
四面简支的单向板，其厚度不小于短边跨度的1／35； 四边简支的双向板，其厚度不小于短边跨度的1／45； 连续的单向板，其厚度不小于短边跨度的1／40； 连续的双向板，其厚度不小于短边跨度的1／50。 对各种板式楼板的厚度一般规定如下： 单向板时：
屋面板板厚 60mm ～80mm ；
民用建筑楼板厚 70mm ～100mm ； 工业建筑楼板厚 80mm ～180mm ； 双向板时：板厚为 80mm ～ 160mm 。 板的支承长度一般规定如下：
板支承在墙上，支承长度不小于120 mm 和板厚； 板支承在钢筋混凝土梁上，支承长度不小于60mm ； 板支承在钢梁或屋架上，支承长度不小于50mm 2、梁板式楼板
梁板式楼板：最常见的楼板形式之一，由板、次梁、主梁组成
的楼板，其荷载传递路线为板→次梁→主梁→柱（或墙）→基础。 主梁的经济跨度为5—8m，梁高为主梁跨度的1/14—1/8;宽度为梁高的1/3—1/2,
次梁的经济跨度为4—6m,梁高为跨度1/18—1/12;宽度为梁高的1/3—1/2;
为减轻自重，板较薄，经济跨度为1.7—2.5m，板厚为60—80mm。
3、无梁楼板
分为有柱帽和无柱帽两种，适用于商店、书店、仓库等活荷载较大的建筑，适合采用升板法施工。
板的最小厚度不小于120mm，且不小于板跨的1/35—1/32
无梁楼板四周应设圈梁，梁高不小于2.5倍的板厚和1/15的板跨。☆预制装配式钢筋混凝土楼板类型：
1、实心平板（跨度≤2.4m）
2、槽形板（跨度3-6m，厚度25-30mm）
3、空心板（跨度2.4-6m）
☆预制钢筋混凝土板的安装节点构造包括：坐浆、拉结钢筋锚固、足够的支承长度、细石混凝土填缝
（一）板支承在墙上
在墙上要铺设20mm厚的M5.0水泥砂浆，将预制板安放在砂浆上，不得把板直接搁置在砖上。用拉结钢筋锚固。
（二）板支承在梁上
支承长度不小于80mm
（三）板边与外墙平行：用拉结钢筋把板锚固在外墙上。
（四）板边与内墙平行：用细石混凝土将板边与内墙之间的缝隙填实，不用拉结钢筋锚固。
（五）调整板缝可以采取措施：增大扳缝、挑砖、交替采用不同宽度的板、采用调缝板、现浇板带。
☆地面包括底层地面和楼层地面，也可分别称为地坪和楼面。
☆地面的组成
底层地面的基本构造层次为:面层、垫层和地基(基层)；
楼层地面的基本构造层次为:面层和基层（楼板）。
有些有特殊要求的地面，当基本层次不能满足使用要求时，要增设附加层。如结合层、找平层、防水层、防潮层、保温（隔热）层、隔声层等等。
☆地面的构造
根据面层的材料和施工方式不同，将楼地面分为：
1、整体面层地面：水泥砂浆地面、细石混凝土地面、水磨石地面、菱苦土地面
2、块材面层地面：铺砖地面、地砖和陶瓷锦砖地面、天然石板地面、
木地板地面。
木地面按构造方式分：空铺法、实铺法、粘贴法
3、卷材面层地面
塑料地板地面、橡胶地毡地面、地毯地面
4、涂料面层地面
按施工方法和面层厚度分为涂料地面和涂布地面。
☆顶棚的构造形式依房间使用要求不同有两类：直接式顶棚和悬吊式顶棚。
直接式顶棚：在钢筋混凝土楼板下直接喷刷涂料、抹灰，或粘贴饰面材料的构造做法。
悬吊式顶棚：是指悬挂在屋顶或楼板下，由骨架和面板所组成的顶棚，简称吊顶。
吊顶由龙骨和面板组成。
阳台的排水处理：阳台地面一般低于室内地面20—50mm。
雨蓬常与凸阳台一样作成悬挑构件，悬挑长度一般为1m～1.5m。
第五章窗和门
☆窗的主要功能：围护、采光、通风、眺望。
☆窗的分类与构造
按窗的所用材料分：铝合金窗、塑钢窗、木窗、钢窗等。
按窗的层数分：单层窗、双层窗和密闭窗。
按窗扇的开启方式分：固定窗、平开窗、悬窗、立转窗、推拉窗等。
按镶嵌材料不同分为玻璃窗、纱窗、百叶窗等
☆平开木窗主要由窗框（又称窗樘）、窗扇、五金零件和附件四部分组成。
☆门的主要功能：围护、分隔和交通疏散作用，并兼有采光、通风和装饰作用。
☆交通运输、安全疏散和防火规范决定门洞口的宽度、位置和数量。
☆按门扇的开启方式分：平开门、弹簧门、推拉门、折叠门、转门、卷帘门、升降门等
☆门一般由门框、门扇、五金零件及附件组成
☆门扇的高度：一般2000-2100mm（若有亮子加高300-600mm），辅助房间为1900mm，公共建筑大门2100-2300mm
门扇的宽度：单扇门为800~900mm（辅助房间为600～800mm）；
双扇门为1200~1600mm，公共建筑每扇门适当加宽50~100mm。
安装方法也有立口、塞口两种
钢门窗的特点具有坚固、耐用、耐火、密闭、采光面积大等优点。
钢门窗料有实腹科和空腹科两种。
钢门窗一般采用塞口（先砌后立）。
☆塑钢门窗特点：强度好、保温隔热、隔音好、气密水密性好、耐腐蚀性强、防火、耐老化、外观精美易清洗等优点。但不宜和强酸强碱等直接接触，也不应靠近热源。
☆遮阳措施：绿化遮阳、设施遮阳、构造遮阳。
遮阳板的基本形式：水平遮阳、垂直遮阳、综合遮阳、挡板遮阳
第六章楼梯与电梯
☆楼梯、电梯、自动扶梯、爬梯以及坡道等都属于垂直交通设施。
坡道坡度：＜15。室外台阶： 15。-20。楼梯20。-45。
专用梯：45。-60。爬梯：60。-90。
☆楼梯的组成：楼梯段、楼梯平台、栏杆(栏板)和扶手三部分组成 一个楼梯段的踏步数不超过18级，不少于3级。
供单股人流通行，宽度不应小于850mm，供两股人流通行，宽度不应小于1100-1200mm，供疏散，不应小于1100mm
☆楼梯的类型
（一）按照楼梯的使用材料分：钢筋混凝土楼梯、钢梯、木楼梯等。
（二）按照楼梯在建筑物中所处的位置分：有室内楼梯和室外楼梯。
（三）按照楼梯的使用性质分：有主要楼梯、辅助楼梯、安全楼梯、消防楼梯、检修楼梯等。
（四）按照楼梯的梯段数量和上下楼层方式分：有直跑楼梯、双跑楼梯、多跑楼梯、螺旋形楼梯、弧形楼梯、剪刀式楼梯、交叉式楼梯等。
（五）按施工方法不同分类：现浇和预制装配两类。
☆楼梯的坡度有两种表示法，即角度法和比值法。
一般楼梯的坡度在20°-45°之间，30°为适宜坡度。
在建筑工程中，踏面宽度一般为250~320mm，踢面高度一般为
140~180mm。
一般供单人通行的楼梯宽度不小于850mm，双人通行的楼梯宽度为1100—1200mm.
一般建筑物室内楼梯扶手高度为900mm；平台处水平栏杆扶手高度不应小于1000mm；幼托建筑的扶手高度不能降低，可增加一道600 mm 高的儿童扶手。
5
6
☆楼梯的净空高度
(1)楼梯段上的净空高度: 上下两梯段间的净空高度不小于2200mm 。 (2)平台上的净空高度:应不小于
2000mm
☆现浇式钢筋混凝土楼梯：把楼梯段和平台整体浇筑在一起的楼梯。 现浇式钢筋混凝土楼梯按结构形式不同，分为板式楼梯和梁板式楼梯。
（一）板式楼梯
板式楼梯：把楼梯段看作一块斜放的板，板底平整，板面上做踏步，梯段的两端设置平台梁，梯段的荷载由平台梁传到墙上。 楼梯板分为有平台梁和无平台梁两种。 （二）梁板式楼梯 梁板式楼梯：楼梯段由踏步板和斜梁组成，踏步板把荷载传给斜梁，斜梁两端支承在平台梁上。楼梯荷载的传力过程为：踏步板→斜梁→平台梁→楼梯间墙。
☆预制装配式钢筋混凝土楼梯
按照构件尺寸不同可分为小型构件装配式楼梯和大型构件装配式楼梯。
按照其支承结构不同可分为梁承式和墙承式。
悬挑踏步楼梯踏步板悬挑长度在1.2m 左右，最大不超过1.8m 。 ☆电梯的分类
（一）按照电梯的用途不同，分为乘客电梯、载货电梯、客货电梯、病床电梯、观光电梯、杂物电梯等。 按照电梯的速度 按照控制电梯运行的方式，分为手动电梯、半自动电梯和自动电梯。 ☆电梯的组成：井道、机房、轿厢三大部分组成
室外台阶踏步宽度不宜小于300mm ，踏步高度不宜大于150mm.
第七章 屋顶
☆屋顶的作用： 围护 、承重
☆屋顶组成：屋面、承重结构、保温（隔热）层和顶棚等部分组成。 ☆屋顶设计要求
1、防水要求（最基本功能要求）
2、保温隔热要求
3、结构要求
4、建筑艺术要求
☆屋顶的坡度表示方法有角度法、斜率法和百分比法。 ☆影响屋顶坡度的因素：
屋顶坡度的确定与屋面防水材料、地区降雨量大小、屋顶结构形
式、建筑造型要求以及经济条件等因素有关。
民用建筑屋顶坡度的确定主要有两个因素：屋面防水材料和降雨量。 ☆屋顶可以分为坡屋顶、平屋顶和曲面屋顶三类。
平屋顶：屋面坡度≤5%的屋顶，常用的坡度为2%—3%。 坡屋顶：坡度＞5%以上的屋顶。
☆坡屋顶的结构类型有横墙承重和屋架承重 。 ☆坡屋顶的承重结构构件主要有屋架和檩条。
木屋架一般跨度不超过12米，钢木组合屋架一般跨度不超过18米。 木檩条跨度一般在4m 以内；钢筋混凝土檩条跨度可达6m 。檩条的间距根据屋面防水材料及基层构造处理而定，一般在0.7m ～1.5m 以内。 ☆平瓦屋面根据基层不同有冷摊瓦屋面、木望板平瓦屋面和钢筋混凝土挂瓦板平瓦屋面三种做法。 ☆坡屋顶屋面的细部构造： （一）檐口构造
(1) (2)山墙檐口：硬山和悬山檐口两种做法。 (二)斜天沟构造 (
三)烟囱泛水构造
☆坡屋顶的保温有顶棚保温和屋面保温两种。 坡屋顶的隔热：屋面通风、吊顶棚通风。
☆平屋顶的构造组成：承重结构、面层屋顶、保温层或隔热层。 ☆平屋顶形成屋面排水坡度的方法：材料找坡、结构找破。 ☆平屋顶的排水方式 1、无组织排水
2
有组织排水方案分为外排水和内排水两种基本形式。 常用的外排水方式有女儿墙外排水、檐沟外排水、女儿墙挑檐沟外排水。
☆屋面排水组织设计
1、确定屋面排水坡度和坡面的数目
一般情况下，平屋顶屋面宽度小于12m 时，可采用单坡排水；其宽度大于12m 时，宜采用双坡排水，但临街建筑的临街面不宜设水落管时也可采用单坡排水。 2、划分排水区域
每一根水落管的屋面最大汇水面积不宜大于200m 2
。 3、确定天沟所用材料和断面形式及尺寸 4、确定雨水管所用材料、大小和间距 ☆平屋顶刚性防水屋面：用刚性防水材料，如防水砂浆、细石混凝土、配筋的细石混凝土等做防水层的屋面。 ☆刚性防水屋面的构造层次： 结构层 找平层
隔离层 （减少结构层及温度变化对防水层的影响） 防水层
☆刚性防水屋面的细部构造包括屋面的分格缝、泛水、檐口、雨水口等。
☆分格缝的纵横间距不宜大于6m 。
☆平屋顶柔性防水屋面:油毡卷材、高分子合成卷材、合成橡胶卷材。 卷材防水屋面的基本构造：结构层、找坡层、找平层、结合层、
防水层、保护层。
☆柔性防水屋面细部构造：泛水、檐口、雨水口及变形缝。 ☆保温材料分为三大类：散料类、整体类和板块类。 ☆保温层在屋顶上的设置位置有以下两种： 正铺保温层：保温层设在结构层之上、防水层之下而形成封闭式保温层
在结构层之上和防水层之下设置隔气层目的是防止室内水蒸气渗入保温层，使保温层受潮。
倒铺保温层：即保温层设置在防水层之上
☆平屋顶的隔热：通风隔热、蓄水隔热、植被隔热、反射降温。
第一章绪论 一、填空题 1、建筑物的耐火等级分为（）级。 2、砖混结构是承重墙为（），楼板和屋顶为（）的建筑。 3、建筑按使用功能分为（）、（）、（）三大类。 4、模数分为（）和（），基本模数的数值为（），1M=（）。 5、一般民用建筑由（）、（）、( )、( )、( )、（）和门窗组成。 6、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。 7、新的建筑针：（）、（）、（）、（）（简称八字针）。 8、地震的强弱程度用（）和（）。规定（）地区必须抗震设防。
9、横向定位轴线之间的距离称为（），一般是按（）的模数数列选定的；纵向定位轴线之间的距离称为（），一般是按（）的模数数列选定的。 10、（）是实现建筑工业化的前提。 11、楼房的层高是指该层楼面上表面至（）的垂直距离。 12、7～9层为（）建筑。1-3低层4-6层多层7-9中高层10以上高层 二、判断题 1、骨架结构、外墙为承重墙，不需设构造和圈梁。（2 ） 2、建筑物的二级耐久年限为100年以上。（ 2 ） 3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。（1） 4、地面竖向定位轴线应与楼地面面层上表面重合。（1 ） 5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、
门窗洞口的尺寸（ 1 ） 6、标志尺寸等于构造尺寸加减允偏差。（2） 7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。（2 ） 8、震级越大，烈度越大；距震中越远，烈度越小。（1 ） 三、选择题 1、C 2、B 3、C 4、C 5、A 6、C 7、A 8、B 9、C 10、B 1、建筑物最下面的部分是（） Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基 2、符合模数数列规定的尺寸为（） Ａ构造尺寸Ｂ标志尺寸Ｃ实际尺寸Ｄ允偏差值 3、按建筑物主体结构的耐久年限，二级建筑物为（） Ａ25～50年Ｂ40～80年Ｃ50～100年Ｄ100年以上
形考作业1 一、选择题（每小题2分，共20分） 1-5 AADAB 6-10 BCDBC 二、判断题（每小题2分，共20分） 1-5 √×××√ 6-10 √×√√× 三、简答题（每小题8分，共40分） 1、影响建筑构造的因素有哪些？ 答：（1）外力作用的影响。（2）自然气候的影响。（3）人为因素和其他因素的影响。（4）技术和经济条件的影响。 2、建筑构造的设计原则有哪些？ 答：（1）满足建筑使用功能的要求。（2）有利于结构和建筑方面的安全。（3）适应建筑工业化和施工的需要。（4）注重社会、经济和环境等综合效益。（5）注重美观。 3、影响基础埋深的因素有哪些？ 答：主要有：作用在地基上的荷载大小和性质、工程地质条件、水文地质条件、地基土冻胀和融陷的影响、相邻建筑的基础埋深、建筑的使用要求等。 4、简述地下室防潮处理的构造做法。 答：首先在地下室墙体外表面抹20mm厚的1：2防水砂浆，地下室墙体应采用水泥砂浆砌筑，灰缝必须饱满；并在地下室地坪及首层地坪分设两道墙体水平防潮层。地下室墙体外侧周边要用透水性差的土壤分层回填夯实。 5、墙体的作用主要包括哪些？ 答：（1）承重。（2）围护。（3）分隔。（4）装饰。 四、构造图示题（每小题10分，共计20分） 1、绘图说明地下室防潮处理的构造做法，并加以文字描述。
答：当地下水的常年静止水位和丰水期最高水位在地下室地坪标高以下时，地上水不会直接侵入室内，这时地下室底板和墙身可以做防潮处理。防潮处理的构造做法通 常是：首先在地下室墙体外表面抺20mm厚的1:2水泥砂浆（高出 散水300mm以上），然后涂冷底子油一道和热沥青两道（至散水 底）；地下室墙体应采用水泥砂浆砌筑，灰缝必须饱满；其次，在地 下室地坪及首层地坪分设两道墙体水平防潮层。地下室墙体外侧周边 要用宽度不小于500mm透水性差的土壤分层回填、夯实，如黏土、 灰土等。如图所示。 2、绘图说明大模板建筑现浇内墙与外挂墙板的连接构造，并加以文字描述。 答：外墙板在现浇内墙前先安装就位，并将预制外墙的甩出钢筋与内墙钢筋绑扎在一起。在外墙板中插入竖向钢筋，如图3-42（a）所示。上下墙板的甩出钢筋也相互搭接焊牢，如图所示。
建筑构造教案 建筑构造教案 总课题 墙体 课时 课题 砖墙细部构造 教 学 目 标 知识 目标 让学生掌握墙体的细部构造要求 能力 目标 通过学习墙体的细部构造要求，以及对建筑构造了解，使学生对建筑构造有一定的认知。 德育 目标 让学生在学习过程中与生活实际相结合，结合当下热点，提高学生的思想道德水平。 教学重点 勒脚、散水、过梁、圈梁、构造柱、变形缝的具体构造措施。 教学难点 圈梁、构造柱、变形缝构造措施 教学方法 讲授法启发式 教学 进程
安排 新授：墙体细部构造主要有：勒脚、散水、明沟、防潮层、窗台、过梁、圈梁、构造柱、通风道、变形缝等。 一、勒脚 勒脚概念：外墙外侧与室外地面接近的部位。 勒脚作用： ①保护墙脚，防止各种机械性的碰撞； ②防止地面水对墙脚的侵蚀； ③美观，对建筑物立面处理产生效果。 勒脚做法： ①在勒脚部位抹灰20-30mm厚，如1：2.5水泥砂浆、水刷石、斩假石等。 ②在勒脚部位镶贴块状材料。 ③在勒脚部位加厚墙体厚度，在做饰面。 ④用石材代替砖砌筑勒脚。 抹水泥砂浆或水刷石，或镶贴天然石材，其高度≥500㎜ 二、散水和明沟 1.排水沟 又称明沟，用混凝土浇筑成宽180㎜、深150㎜的沟槽≥1%坡度。 2.散水 又称排水坡、护坡。 散水宽度≥600㎜，应此屋檐挑出的宽度大150～200㎜。 散水坡度为3%～5%。 散水每隔6～12㎜设伸缩缝，伸缩缝及散水与外墙接缝，填充热沥青。 散水用混凝土、砖、块石等材料作面层。 三、墙身水平防潮层 为了隔断毛细孔，阻止毛细水进入墙内，在勒脚部位设置连续的水平阻水层，即墙身水平防潮层。 防潮层作法： 1.油毡防潮层 2.防水砂浆防潮层——掺防水剂 3.细石混凝土防潮层—细石混凝土＋钢筋阻断毛细水，防止不均匀沉降 4.防水砂浆砌砖防潮层——用防水砂浆砌三皮砖防潮。 防潮层位置 ①当室内地面为实铺构造时，外墙防潮层的位置应设在室外地面以上，首
建筑构造上册试题及答案 第一章绪论 一、填空题 1、建筑物的耐火等级分为（）级。 2、砖混结构是承重墙为（），楼板和屋顶为（）的建筑。 3、建筑按使用功能分为（）、（）、（）三大类。 4、模数分为（）和（），基本模数的数值为（），1M=（）。 5、一般民用建筑由（）、（）、( )、( )、( )、（）和门窗组成。 6、耐火等级标准主要根据房屋主要构件的( )和它的( )来确定。 7、新的建筑方针：（）、（）、（）、（）（简称八字方针）。 8、地震的强弱程度用（）和（）。国家规定（）地区必须抗震设防。 9、横向定位轴线之间的距离称为（），一般是按（）的模数数列选定的；纵向定位轴线之间的距离称为（），一般是按（）的模数数列选定的。 10、（）是实现建筑工业化的前提。 11、楼房的层高是指该层楼面上表面至（）的垂直距离。 12、7～9层为（）建筑。1-3低层 4-6层多层 7-9中高层 10以上高层 二、判断题 1、内骨架结构、外墙为承重墙，不需设构造和圈梁。（ 2 ） 2、建筑物的二级耐久年限为100年以上。（ 2 ） 3、标志尺寸应符合模数、数列的规定，用以标注建筑物定位轴线之间的距离。（1） 4、地面竖向定位轴线应与楼地面面层上表面重合。（1 ） 5、建筑物的模数系列中“3M”数列常用于确定民用建筑中开间、进深、 门窗洞口的尺寸（ 1 ）
6、标志尺寸等于构造尺寸加减允许偏差。（2） 7、构造尺寸是指建筑构配件的设计尺寸，它符合模数。（ 2 ） 8、震级越大，烈度越大；距震中越远，烈度越小。（1 ） 三、选择题 1、C 2、B 3、C 4、C 5、A 6、C 7、A 8、B 9、C 10、B 1、建筑物最下面的部分是（） Ａ首层地面Ｂ首层墙或柱Ｃ基础Ｄ地基 2、符合模数数列规定的尺寸为（） Ａ构造尺寸Ｂ标志尺寸Ｃ实际尺寸Ｄ允许偏差值 3、按建筑物主体结构的耐久年限，二级建筑物为（） Ａ 25～50年Ｂ 40～80年Ｃ 50～100年Ｄ 100年以上 4、多层住宅一般选用的结构形式为（） Ａ砖木结构Ｂ钢筋混凝土结构Ｃ砖混结构Ｄ钢结构 5、下列（）组数字符合建筑模数统一制的要求。 Ⅰ3000mm Ⅱ3330mm Ⅲ50mm Ⅳ1560mm ＡⅠⅡＢⅠⅢＣⅡⅢＤⅠⅣ 6、民用建筑中的开间，进深等其他模数尺寸是选用（） Ａ 1／2ＭＢ 1ＭＣ3ＭＤ6Ｍ 7、民用建筑按其用途分为（） Ａ居住建筑及公共建筑Ｂ居住建筑Ｃ大型建筑Ｄ大量民用建筑 8、下列说法正确的是（） Ａ标志尺寸=构造尺寸Ｂ标志尺寸=构造尺寸+缝隙尺寸Ｃ实际尺寸=构造尺寸Ｄ实际尺寸=构造尺寸+误差
重庆大学试题单2009－2010年第一学期 课程：建筑构造（一）专业：班级：姓名；考试时间：120分钟 一、单项选择题（每小题1分，共20分） 1、判断建筑构件是否达到耐火极限的具体条件有（A）。 ①构件是否失去支持能力②构件是否被破坏③构件是否失去完整性④构件是否失去隔火作用⑤构件是否燃烧 A、①③④ B、②③⑤ C、③④⑤ D、②③④ 2、住宅中卧室、厨房、阳台的门宽一般取为（ C ）。 A、1000、900、800 B、900、800、700 C、900、800、800 D、900、900、900 3、墙承重结构布置方案可分为（C）等几种方式。 A、横墙承重, 纵墙承重, 内墙承重，外墙承重 B、半框架承重, 内墙承重, 外墙承重 C、纵横墙承重, 横墙承重, 纵墙承重，半框架承重 D、内墙承重, 外墙承重, 纵横墙承重 4、下面的那种楼梯不能作为疏散楼梯（D ）。 A、直跑楼梯 B、剪刀楼梯 C、折形多跑楼梯 D、螺旋楼梯 5、根据《建筑模数协调统一标准》的规定，基本模数的数值规定为（B）。 A、1000mm B、100mm C、10mm D、300mm 6、刚性基础的受力特点是（D） A、抗拉强度大、抗压强度小 B、抗拉、抗压强度均大 C、抗剪切强度大 D、抗压强度大、抗拉强度小 7、抹灰按质量要求和主要工序划分为（D ）等几种标准。 A、底灰、中灰、面灰 B、普通抹灰、中级抹灰、高级抹灰 C、刮糙、中灰、面灰 D、一般抹灰、装饰抹灰 8、当楼梯平台下需要通行时，一般其净空高度不小于（ C ）。 A、2100mm B、1900mm C、2000mm D、2400mm 9、常用的预制钢筋混凝土楼板，根据其截面形式可分为（B ）。 A.平板、组合式楼板、空心板 B.槽形板、平板、空心板 C.空心板、组合式楼板、平板 D.组合式楼板、肋梁楼板、空心板 10、屋顶具有的功能有（ D ）。 ①遮风②蔽雨③保温④隔热 A、①② B、①②④ C、③④ D、①②③④ 11、普通粘土砖的规格和重量分别为（C）。 A、240mm×120mm×60mm，1Kg B、240mm×110mm×55mm，2Kg C、240mm×115mm×53mm，2.5Kg D、240mm×115mm×55mm，3Kg 12、下面属整体地面的是（ D ）。 A.釉面地砖地面；抛光砖地面 B.抛光砖地面；水磨石地面 C.水泥砂浆地面；抛光砖地面 D.水泥砂浆地面；水磨石地面。 13、影响建筑构造的因素有（C）。 A、外界环境、建筑技术条件、建筑材料 B、外界环境、建筑施工条件、建筑材料 C、外界环境、建筑技术条件、建筑标准 D、外界环境、建筑施工条件、建筑标准 14、房屋一般由（ A ）等几部分组成。 A、基础、楼地面、楼梯、墙（柱）、屋顶、门窗 B、地基、楼板、地面、楼梯、墙（柱）、屋顶、门窗 C、基础、楼地面、楼梯、墙、柱、门窗 D、基础、地基、楼地面、楼梯、墙、柱、门窗 15、墙体按受力情况分为（ D ）。 ①山墙②承重墙③非承重墙④内墙⑤空体墙 A、①④⑤ B、②⑤ C、③④ D、②③ 16、墙脚采用（D ）等材料，可不设防潮层。 ①粘土砖②砌块③条石④混凝土 A、①③④ B、②③ C、①②④ D、③④
建筑构造课程模拟试题 A Company number：【WTUT-WT88Y-W8BBGB-BWYTT-19998】
试卷代号：2345 中央广播电视大学2013-2014学年度第一学期“开放专科”期末考试（开卷）建筑构造试题 一、单项选择题（每小题2分，共20分） 1．高大空间有声、光等特殊要求的建筑物的工程等级是( A )。 A．特级 B．-级 C．二级 D．三级 2．建筑平面图中符号CM -般代表( A )。 A．窗连门 B．防火门 C．密闭门 D．普通门 3．下列关于桩基础说法错误的一项是( B )。 A．桩基础的类型很多，按照桩的受力方式可分为端承桩和摩擦桩 B．端承桩的桩顶荷载主要由由桩侧摩擦力和桩端阻力共同承担或主要由桩侧摩擦力 承担 C．按照桩的施工特点分为打人桩、振人桩、压入桩和钻孔灌注桩等 D．按照所使用的材料可分为钢筋混凝土桩和钢管桩 4．KP1型多孔砖的尺寸为( A )。 A. 240mm×115 mm×90mm ×115 mm×90mm C. 180mm×115 mm×90mm ×115mm×60mm 5．将楼板现浇成一块平板，并直接支承在墙上，这种楼板称为( A )。 A.板式楼板 B．压型钢板组合楼板 C．井式楼板 D．无梁楼板
6．天然石板墙面采用栓挂法施工时，最后一步应( B )。 A.栓挂钢丝网 B．基层剁毛 C．灌注砂浆 D．水泥浆勾缝，清洗表面 7．以电梯为主要垂直交通工具的高层公共建筑，每栋楼设置电梯台数不应少于(B 台 B．2台 C．3台 D．4台 8．屋顶设计时最基本的功能要求是( A )。 A.防水要求 B．保温隔热要求 C．结构要求 D．建筑艺术要求 9．推拉门按轨道设置位置不同分为( A )。 A.上挂式和下滑式 B．上翻式和卷帘式 C．升降式和折叠式 D．下翻式和弹簧式 10.当厂房宽度较大，为解决横向变形，应( A )。 A.沿厂房宽度方向设置纵向伸缩缝 B．沿厂房长度方向设置纵向伸缩缝 C．沿厂房宽度方向设置横向伸缩缝 D．沿厂房长度方向设置横向伸缩缝 二、判断题（每小题2分，共20分。正确画√，错误画×） 11.耐火极限指从受到火的作用起，到失去支持能力，或发生穿透性裂缝，或背火一面温 度升高到220℃时所延续的时间。(√ ) 12.层高是指楼地面到楼板或板下凸出物的底面的垂直距离。(× ) 13.片筏基础的整体性好，可以跨越基础下的局部软弱土。(√ )
说明：本次作业对应教材第1、2、3章的内容，请于第4周之前完成。 一、选择题（每小题2分，共20分） 1．下列不属于构筑物的是（ A ） A、锅炉房 B、水坝 C、烟囱 D、水塔 2．直接作用在建筑的外力统称为荷载，可分为恒荷载和活荷载两大类，下列均为恒荷载的一组是（A ） A．人体荷载、家具荷载、设备的荷载B．风荷载、雨荷载、雪荷载 C．风荷载、雨荷载、地震荷载D．人体荷载、家具荷载、地震荷载3．供人们进行农牧业的种植、养殖、贮存等用途的建筑指的是（B ） A．工业建筑 B．民用建筑 C．居住建筑 D．公共建筑 4．在标准的耐火试验条件下，建筑构件、配件或结构从受到火的作用起，到失去稳定性、完整性或失去隔火能力时所延续的时间称为（ A ） A．耐火极限B．设计使用年限C．耐久年限D．耐火性能 5．基本模数是模数协调中选用的基本单位，其数值为（ B ） A．10mm B．100mm C．300mm D．600mm 6．在建筑工程上，把建筑物与土壤直接接触的部分称为（ B ） A．地基B．基础C．地下室D．地面 7．基础埋深不超过5m时称为（C ）
A．深基础B．独立基础C．浅基础D．桩基础 8．地下室按使用功能分为（ D ） A．现浇地下室和装配式地下室 B．砖混结构地下室和钢筋混凝土结构地下室 C．半地下室和全地下室 D．普通地下室和人防地下室 9．沿建筑物纵轴方向布置的墙称为（ B ） A．山墙B．纵墙C．横墙D．女儿墙 10．外墙内侧或内墙两侧的下部与室内地坪交接处的构造指的是（ C ） A．散水B．勒脚C．踢脚D．压顶 二、判断题（每小题2分，共20分） 1．建筑构造是研究建筑物的构成、各组成部分的组合原理和方法的学科，是建筑设计不可分割的一部分。（√） 2．虽然房屋的建造地点不同，使用功能也不同，但往往对建筑构造的要求是相同的。（×）3．钢—钢筋混凝土结构建筑指的是以型钢等钢材作为房屋承重骨架的建筑。（×） 4．一类高层建筑的耐火等级不应低于二级，二类高层建筑的耐火等级不应低于一级。（×）5．结构构件与竖向定位轴线的联系，应有利于墙板、柱、梯段等竖向构件的统一，满足使用要求，便于施工。（√） 6．凡天然土层本身具有足够的强度，能直接承受建筑荷载的地基称为天然地基。（√）7．刚性基础是指由砖石、毛石、素混凝土、灰土等刚性材料制作的基础，这种基础抗压强度低而抗拉、抗剪强度高。（×） 8．片筏基础的整体性好，可以跨越基础下的局部软弱土。（√） 9．在墙身中设置防潮层的目的是防止土壤中的水分沿基础上升，使位于勒脚处的地面水渗入墙内而导致墙身受潮。（√） 10．外窗台一般为水平放置，起着排除窗台内侧冷凝水，保护该处墙面以及搁物、装饰等作用。（×） 三、简答题（每小题8分，共40分） 1．影响建筑构造的因素有哪些
阅读笔记 构造知识点： 1.建筑的物质实体按照其所处部位和功能的不同，分为：基础、墙和柱、楼盖层和地坪层、饰面装修、楼梯和电梯、屋盖、门窗等。 2.地基不是建筑物的组成构件。 3.刚性基础：是指抗压强度较高，而抗弯和抗拉强度较低的材料建造的基础，所用材料有混凝土、砖、毛石、灰土、三合土等。 4.柔性基础：用抗拉和抗弯强度都很高的材料建造的基础称为柔性基础。一般用钢筋混凝土制作。 5.一栋民用建筑通常由结构支撑系统、围护分割系统、相关的设备系统以及辅助系统共同组成。 6.结构支撑系统起到建筑骨架的作用，一般是由基础、粱、柱、承重墙体、楼板、屋盖组成。 7.围护分割系统起到围合和分割空间的作用，一班是由外围护墙、内分隔墙、门窗等组成。 8.设备系统是建筑正常使用的保障，包括强弱电、给排水、暖通、空调等。 9.基础是建筑底部与地基接触的承重构件，它能把建筑上部的荷载传递给地基。 10.室外的设计地面到基础底面的距离称为基础埋深。 11.墙是建筑物的承重构件和围护构件，柱和粱是框架或排架结构的主要承重构件，必须具有足够的足够的强度和刚度。 12.楼板既是承重构件，又是分割楼层空间的围护构件。楼板应有足够的承载力和刚度。 13.地坪层是底层空间和地基的分割构件，应具有承载力和刚度，并需均匀传力与防潮。 14.建筑的类型在宏观上分为民用建筑、工业建筑和农业建筑。 按使用功能分类：居住建筑和公共建筑。 按建筑层数分类：低层建筑、多层建筑、高层建筑。 按设计使用年限分类：一类建筑5、二类建筑25、三类建筑50、四类建筑 100。
15.构件的耐火极限是指在标准耐火试验条件下，建筑构件、配件或结构从受到火的作用时起，到失去稳定性、完整性或隔热性时止的这段时间。 16.耐火稳定性：标准耐火试验条件下，构件在一定时间内抗坍塌的能力。 17.耐火完整性：标准耐火试验条件下，建筑分隔构件一面受火，能在一定时间内防止火焰或热气穿透或在背火面出现火焰的能力。 18.耐火隔热性：标准耐火试验条件下，建筑分隔构件一面受火，能在一定时间内使其背火面温度不超过规定值的能力。 19.构件的燃烧性能分为：不燃烧体、燃烧体、难燃烧体。 20.影响建筑构造的因素：外界环境的影响、使用者需求、建筑技术条件、建筑经济因素。 21.建筑构造的设计原则：坚固实用、技术适宜、经济合理、美观大方。 22.基本模数是模数协调中选用的基本尺寸单位，数值规定为100mm，符号为M。 23.扩大模数，是基本模数的整数倍，扩大模数的基数为3、6、12、15、30、60，共6个，作为建筑参数。 24.分模数，指基本模数除以整数的数值，分模数的基数为M/10、M/5、M/2共3个。 25.墙体类型的分类方式及类别： 1、按墙所处位置及方向：外墙、内墙;纵墙、横墙。（长纵短横）。 2、按受力情况分类：承重墙、非承重墙（隔墙）。 3、按构造方式：实体墙、空体墙、组合墙。 4、施工方法分类：块材墙、板筑墙、板材墙。 26.砖混结构的几种布置方案：横墙承重体系、纵墙承重体系、双向承重体系、局部框架承重体系。 27.横墙承重体系：适用于横墙较多且间距较小的住宅、宿舍、旅馆等，空间刚度大，结构整体性好。 28.纵墙承重体系：适用于空间较大的办公室、商店、教学楼等，房屋刚度较差。 29.双向承重体系：适用于开间进深变化较多的建筑，建筑组合灵活，空间刚度较好。 30.局部框架系统：当建筑需要大空间时，采用局部框架四周承重的方式，整体
建筑构造(上)课程总结 一、概念部分 民用建筑:即非生产性建筑，指供人们居住和进行公共活动的建筑的总称。（P4） (1)公共建筑: 行政办公建筑、文教建筑、托幼建筑、医疗建筑、商业建筑、观演建筑、体育建筑、展览建筑、旅游建筑、交通建筑、通信建筑、园林建筑、纪念性建筑等等。 （2）居住建筑:住宅、集体宿舍等。 砌体结构建筑:砌体结构(masonry structure) 是由块材和砂浆砌筑而成的墙,柱作为建筑物主要受力构件的砌体为主制作的结构称为砌体结构。它包括砖结构、石结构和其它材料的砌块结构。分为无筋砌体结构和配筋砌体结构框架结构建筑: 框架结构是指由梁和柱以刚接或者铰接相连接而成构成承重体系的结构，即由梁和柱组成框架共同抵抗适用过程中出现的水平荷载和竖向荷载。采用结构的房屋墙体不承重，仅起到围护和分隔作用，一般用预制的加气混凝土、膨胀珍珠岩、空心砖或多孔砖、浮石、蛭石、陶粒等轻质板材等材料砌筑或装配而成。 超高层建筑: 我国《民用建筑设计通则》GB50352—2005规定：建筑高度超过100m时，不论住宅及公共建筑均为超高层建筑。 耐火极限: 耐火极限Fire resistance rating 对任一建筑构件按时间一温度标准曲线进行耐火试验，从受到火的作用时起，到失去支持能力或完整性被破坏或失去隔火作用时为止的这段时间，用小时表示。 勒脚:外墙的墙角，和内墙角一样，受到土壤中水分的侵蚀，应作相应的
防潮层。（P24） 勒脚构造做法： 散水: 屋面为无组织排水时一般设散水，并可加滴水砖带。散水的做法通常是在夯实素土上铺三合土、混凝土等材料，厚60到70毫米。应设不小于百分之3的排水坡度。宽度一般0.6到1.0米。与外墙交接处应设分隔缝分隔缝用弹性材料嵌缝，防止外墙下沉时将散水拉裂。（P26） 散水构造做法： 壁柱：当墙体受到集中荷载或墙体过长时（如240MM厚、长6M）应增设壁柱（又叫扶壁柱），使之和墙体共同承担荷载并稳定墙身。壁柱的尺寸应符合块材规格。如砖墙壁柱通常凸出墙面120MM或240MM、宽370MM或490MM。（P29） 伸缩缝：为防止建筑构件因温度变化、热胀冷缩使房屋出现裂缝或破坏，在沿建筑物长度方向隔一定距离预留垂直缝隙。这种因温度变化而设置的缝叫做温度缝或伸缩缝。（P31） 伸缩缝是从基础顶面开始，将墙体、楼盖、屋面全部构件断开，因为基础埋于地下，受气温影响较小，不必断开。伸缩缝的一般宽度为20到30毫米。
教学案例 课题楼梯的尺寸与设计方法 一、楼梯的坡度 楼梯的坡度是指楼梯段的坡度。它有两种表示方法：一种是用斜面和水平面所夹角度表示；另一种表示方法是斜面的垂直投影高度与斜面的水平投影长度之比。楼梯坡度一般为20°～45°。坡度小于20°时，采用坡道形式。坡度大于45°时，通常称爬梯。 公共建筑的楼梯坡度应较平缓，常用1:2 左右。住宅建筑的楼梯坡度可较陡，常用1:1.5左右。楼梯、坡道、爬梯的坡度范围如下图所示。 ●楼梯的坡度由踏步宽度 b 和踏步高度h决定。 在实际应用中，楼梯的坡度均由踏步高宽比决定。常用的坡度为30°左右。注：踏面宽b 不宜小于240mm。2h＋b＝600～620mm 或h＋b＝450mm。楼梯踏步的高宽尺寸一般根据经验数据确定，见下表。
例题：某住宅楼，层高2.8m，楼梯踏步高度为175mm，踏步宽度为300mm，求楼梯的坡度、楼梯踏步数量？ 解：楼梯的坡度=踏步高度/踏步宽度=175/300=0.58333 tanα=0.58333α= arctan0.58333=30.256° 踏步数量=2800/175=16（级） ●楼梯坡度的影响因素： 坡度越小—越平缓—行走越舒适，但增大楼梯间的进深，增加建筑面积和造价； 坡度越大—越陡—行走越吃力，但减少楼梯间的进深，减少建筑面积和降低造价。 二、梯段和平台的尺寸 1、楼梯梯段和平台的通行宽度 楼梯的宽度包括楼梯段的宽度和平台宽度。梯段或平台的净宽，是指扶手中心线间的水平距离或墙面至扶手中心线的水平距离。 根据人体尺度每股人流宽可考虑取[550＋(0～150)]mm，这里0～150mm 是人流在行进中人体的摆幅。楼梯段宽度和人流股数关系要处理恰当，如下图所示。 注：住宅共用楼梯梯段净宽b 不应小于1.1m； 课堂练习： 1、楼梯的坡度一般为( D ) 2、住宅共用楼梯梯段净宽不应小于（ B ） A、20°~60° B、30°~60°A、900mm B、1100mm C、20°~50° D、20°~45°C、1650mm D、2100mm 三、梯井宽度
《建筑构造》课程教学大纲 一、课程教学的目的和任务 《建筑构造》课程是城市规划专业必修的专业基础课程。通过本课程的学习，学生应掌握一般建筑构造和特殊建筑构造的基本原理和方法；培养训练学生的空间想象能力，逻辑思维能力以及综合决策能力；并通过实践性环节，将知识转化为技能；使学生能够在建筑设计主干课程中灵活运用各种技术思想、技术方法和手段，培养出具有深厚民族文化底蕴建筑师服务贵州、服务西部。 二、课程教学要求 1、掌握基础、墙体（柱）、楼地层、楼梯、屋顶及门窗等构造组成的原理、方法和常用构造 做法。 2、掌握高层建筑、大跨度建筑的特殊性以及相关构造的原理和做法，掌握建筑精装修和特种装修的原理和做法，了解建筑工业化的原理和常用体系。 3、通过设计实践，将知识转化为技能，能够在建筑设计主干课程中灵活运用各种技术思想、技术方法和手段。 三、课程考核形式和标准 课程考核成绩以百分制计算，由平时成绩与期末成绩构成，平时成绩占课程总成绩的30%，期末成绩占总成绩的70%，两者合计即为课程学习成绩，60分为及格。 平时成绩考核方式和要求：作业、专题设计、课堂点名 期末成绩考核方式和要求：闭卷考试 四、课程教学时数分配 章节 教 学 内 容 教 学 教学方式 课程名称 建筑构造 课程代码 开课学院 课程性质 专业基础课 总学时数 周学时数 2 开设学期 编写时间 编 写 人 审 核 人 适用专业 建筑学、城市规划 先修课程 建筑制图，建筑结构 建议使用教材和参考资料 1、《新型建筑材料施工手册》，中国建筑工业出版社，2001年。 2、《建筑设计资料集（1～7）第二版》，中国建筑工业出版社，1994年。
1 混合结构体系 1.1混合结构体系概述 混合结构是指承重的主要构件是用钢筋混凝土和砖木建造的。如一幢房屋的梁是用钢筋混凝土制成，以砖墙为承重墙，或者梁是用木材建造，柱是用钢筋混凝土建造。由两种或两种以上不同材料的承重结构所共同组成的结构体系均为混合结构。混合结构,又可以说是砖混结构.虽然也用钢筋浇柱\梁,但墙体具是承重功能,不能乱拆. 特点：质量较框架略差,质量较好,寿命较长.造价略低，适合6层以下，横向刚度大，整体性好，但平面灵活性差。 分类：型钢柱+混凝土梁+混凝土筒归入混凝土结构 型钢柱/钢管混凝土+钢梁+混凝土筒归入型钢框架混凝土核心筒结构 1.2 实例工程项目概况 金茂大厦（JinMaoTower），又称金茂大楼，位于上海浦东新区黄浦江畔的陆家嘴金融贸易区，楼高420.5米，是上海目前第2高的摩天大楼（截至2008年）、中国大陆第3高楼、世界第8高楼。大厦于1994年开工，1999年建成，有地上88层，若再加上尖塔的楼层共有93层，地下3层，楼面面积27万8,707平方米，有多达130部电梯与555间客房，现已成为上海的一座地标，是集现代化办公楼、五星级酒店、会展中心、娱乐、商场等设施于一体，融汇中国塔型风格与西方建筑技术的多功能型摩天大楼，由著名的美国芝加哥SOM设计事务所的设计师Adrian Smith设计。因为中国人喜欢塔所以中国才把金茂大厦设计成这样。 1.3 实例工程项目结构选型与结构布置分析 其结构体系为巨型型钢混凝土翼柱+ 内筒混合结构体系。这种混合结构体系的巨型型钢混凝土柱和钢筋混凝土内筒通过刚性大梁构成一个整体的抗侧力体系, 而且其抗侧力体系的力矩很大, 效率很高。这种体系还可提供较大的使用空间, 其外围洞口可以做得很大。 2框架结构体系 2.1框架结构体系概述 框架结构是利用梁柱组成的纵、横向框架，同时承受竖向荷载及水平荷载的
第一章绪论 第一节本课程的任务和学习方法 教学目标：了解本课程的研究内容，让学生掌握本课程的任务 教学重点：掌握本课程的任务和学习方法。 教学难点：掌握建筑构造的学习方法。 教学方法：启发式、讲授式 教具：多媒体 教学过程： 新授： 引入：建筑构造是什么？建筑是什么？ 新授：建筑构造是系统介绍建筑物各个组成部分的设计原理、构造要领和不同材料做法的一门课程。 1.建筑——人们从事生产、生活和活动的房屋和场所。 2.建筑学——专门研究建筑物的设计与建造的一门科学。 3.建筑物——工程技术产物，是科学技术和文化艺术的综合体。 4.建筑设计——确定建筑物的建筑风格、建筑功能及空间尺度，决定建筑物的使用价值。 总结：建筑构造是建筑施工专业的一门重要专业课。它在本专业系列课程中起着承前启后的重要作用。 作业：名词解释：建筑构造 实训练习:参观校园周边的建筑，让学生进行建筑分类。
第二节我国的建筑方针和政策 教学目标：掌握我国的建筑方针和政策 教学重点：我国的建筑方针、四化一改和建筑宗旨 教学难点：我国的建筑方针、四化一改、建筑业的奋斗目标。 教学方法：讲授法 教具：多媒体 教学过程： 引入： 新中国成立前，我国的建筑业极其落后，人民的衣食住行没有保证，尤以住房问题最为严重。 1951年党和国家提出的建筑方针是“适用、经济、美观”并提出以民族形式和社会主义内容相结合为主导思想。 新授： 当时，有些建筑工作者片面的强调民族形式，不顾国家财力物力的困难，大规模的建造了华而不实的大屋顶建筑，造成了恨得的浪费，人民反映强烈。因此，党和国家在1956年重新修订了建筑方针，改为“适用、经济和在可能的条件下注意美观。 1986年当和国家根据国民经济的大幅度增长，人民物质生活和精神生活水平的迅速提高，以及接受1976年唐山地震的惨痛教训，提出了新的建筑方针“适用、安全、经济、美观‘（简称八字方针）并且强调，这四个方面的要求不分主次，齐头并进。 为了加速我国建筑业的发展，改变长期以来存在的手工操作多，劳动强度大，施工速度慢，湿作业多等弊端，建筑业的奋斗目标是“四化一改”即设计标准化、构配件生产工厂化、施工机械化、管理现代化和墙体改革。 建筑是为人民服务的，所以“以人为本”是建筑业的根本宗旨。 “节能、环保、以人为本”永远是建筑工作者的主题，是无休止的的奋斗目标。 总结：学习我国的建筑方针和政策是学习建筑构造的前提，为今后的学习及工作打下良好的基础。 检测：1、八字方针：
《建筑构造》课程标准 一、课程基本信息 课程名称：建筑构造学分：3 课程代码：F030100075 学时：48 先修课程：《建筑制图》、《建筑材料》、《建筑力学》等 后续课程：《建筑施工技术》、《施工组织》、《建筑设备》、《建筑工程计量与计价》等 适用专业：建筑工程技术、工程造价编制人： 审核人：制订时间：2010年 1月11 日 二、课程性质 专业必修课；专业基础课 三、课程设计 （一）课程目标设计 1、能力目标: （1）专业能力：能够查阅有关建筑规范、建筑图集等资料；能够读懂建筑施工图；能进行现场构造施工指导，建筑构造处理；能够理解设计理念，进行简单的建筑设计。 （2）社会能力：具备良好的沟通能力和职业道德，严格的纪律观念；具备建筑工程质量安全意识、环保节能意识，严格遵守操作规程，严把质量关；树立与其他人员配合工作的团队意识，具有协作精神。 （3）方法能力：具备独立学习、尝试建筑构造新理论、新方法和新技术的创新意识。 2、知识目标: 了解民用与工业建筑的构造组成、理论和方法；掌握一般民用和工业建筑构造的做法；理解民用建筑的基本知识。 （二）课程教学活动设计 1、课程内容设计（一般指一级项目编号及名称、内容）
注：课程进行中教师根据学校附近施工工地的联系情况安排1、2次工地认识实习。
（四）第一次课设计梗概 拟用设问法展开绪论的内容，以期提高学生的学习兴趣和对本课程的关注，问题的设置如下： 1、什么是建筑？——建筑的范围和分类； 2、你对你家的住宅满意吗？——建筑构造的设计原则；
3、试评价城建学院校园建筑。——建筑的构成要素； 4、建筑由哪些部件构成？——建筑的构造组成； 5、你家的房子能用多少年？——建筑的等级（从一条新闻谈起）。 用第一堂课提问，并发动学生自由讨论，适当地加以引导；在第二堂课进行归纳。 同时在第一堂课说明本门课程的考核模式。 四、教学组织形式 在课程教学的每个单元，教师首先简单地介绍该项目的基本知识，然后直接给出任务，在学生完成任务的过程中，再以与任务相关的知识为核心，较全面地讲述专业内容。学生完成任务60%在课外，40%在课堂，课堂完成任务时教师起辅导作用。这样的课堂组织改变了教师一言堂讲到底的传统做法，强调了教、学、做一体化，充分体现学生的主体地位。教师的角色从单一的传授者改变为传授、辅导加伙伴三位一体的综合体。有利于改变学生被动接受教学的局面，学生的能动性得到充分发挥，提高了学生分析解决问题的能力，培养了学生探索和创新意识，提升了教学效果。 五、课程考核方式和考核标准
教学案例 课题：构造柱的构造 引入新课： 播放视频 使用预制板盖房子就像搭积木一样，先砌好四面墙，然后把预制板两端伸出的钢筋搭在墙上，接着在楼板上再砌墙，然后再搭一层预制板……当遭受较强地震、两堵墙以不同频率摇晃起来时，预制板便会猛地从当初固定较弱的一端甩开，砸向下层楼板，最终使房屋由上而下整体倒塌。在地震中，倒塌的房屋废墟中大量的预制楼板随处可见，而这些使用预制楼板的混合结构房屋在地震中是为脆弱的，许多人正是被它们夺去了生命。 经过灾难，我们还用预制板吗？我们应该如何加强建筑物的抗震设防？ 展示圈梁和构造柱实物图片 抗震最主要的措施就是加强房屋的整体性。对于砌体结构，要增加建筑物的整体性，一种措施是使用现浇板，另一种措施就是使用“构造柱”和“圈梁”。对于混合结构来说，无论使用预制板还是现浇板，圈梁和构造柱都是其最主要的抗震结构，而在现浇板中，钢筋混凝土的圈梁与板融为一体，整体性则更加牢固。“构造柱”和“圈梁”是唐山大地震以后，我国在建筑物抗震方面的一大发明。 今天我们就来学习构造柱与圈梁的构造。 讲授新课： 一、构造柱 （一）定义 为提高多层建筑砌体结构的抗震性能，应在房屋的砌体内的适宜部位设置钢筋混凝土柱并与圈梁连接，共同加强建筑物的稳定性。这种钢筋混凝土柱通常就被称为构造柱。 构造柱必须与各层圈梁紧密连接，形成空间骨架，加强墙体抗弯、抗剪的能力，使墙体在破坏过程中具有一定的延伸性，做到裂而不倒。构造柱的下端应锚固在钢筋混凝土基础或基础梁内。 （二）构造柱的设置位置 展示构造柱的实物图片，配合PPT讲解展示设置在不同位置的构造柱的实物图片。
钢筋混凝土构造柱是从抗震构造角度考虑设置的，一般设置在 ●建筑物的四角 ●内外墙交接处 ●楼梯间、电梯间四周、较长墙体中部 ●较大洞口两侧等位置 （三）构造柱的构造 展示构造柱的结构图，配合PPT讲解动态地在结构图中画圈标识。 ●构造柱的最小截面尺寸为240mm×180mm，一般取240mm×240mm； ●构造柱的最小配筋量是：纵向钢筋4φ12，箍筋φ6，间距不大于250mm。 ●构造柱下端应伸入地梁内，无地梁时应伸入底层地坪下500mm 处。 ●为加强构造柱与墙体的连接，该处墙体宜砌成马牙槎，并应沿墙高每隔500mm 设2φ 6 拉结钢筋，每边伸入墙内不少于1m。 （四）构造柱的施工顺序 展示构造柱的施工现场图片 施工时应先放置构造柱钢筋骨架，后砌墙，随着墙体的升高而逐段现浇混凝土构造柱身。 展示构造柱的支模图片
第一章绪论 第一节本课程得任务与学习方法 教学目标:了解本课程得研究内容,让学生掌握本课程得任务 教学重点:掌握本课程得任务与学习方法。 教学难点:掌握建筑构造得学习方法。 教学方法:启发式、讲授式 教具:多媒体 教学过程: 新授: 引入:建筑构造就是什么？建筑就是什么？ 新授:建筑构造就是系统介绍建筑物各个组成部分得设计原理、构造要领与不同材料做法得一门课程。 1、建筑——人们从事生产、生活与活动得房屋与场所。 2、建筑学——专门研究建筑物得设计与建造得一门科 学。 3、建筑物——工程技术产物,就是科学技术与文化艺术得综合体。 4、建筑设计——确定建筑物得建筑风格、建筑功能及空间尺度,决定建筑物得使用价值。 总结:建筑构造就是建筑施工专业得一门重要专业课。它在本专业系列课程中起着承前启后得重要作用。 作业:名词解释:建筑构造 实训练习:参观校园周边得建筑,让学生进行建筑分类。 第二节我国得建筑方针与政策 教学目标:掌握我国得建筑方针与政策 教学重点:我国得建筑方针、四化一改与建筑宗旨 教学难点:我国得建筑方针、四化一改、建筑业得奋斗目标。 教学方法:讲授法 教具:多媒体
教学过程: 引入: 新中国成立前,我国得建筑业极其落后,人民得衣食住行没有保证,尤以住房问题最为严重。 1951年党与国家提出得建筑方针就是“适用、经济、美观”并提出以民族形式与社会主义内容相结合为主导思想。 新授: 当时,有些建筑工作者片面得强调民族形式,不顾国家财力物力得困难,大规模得建造了华而不实得大屋顶建筑,造成了恨得得浪费,人民反映强烈。因此,党与国家在1956年重新修订了建筑方针,改为“适用、经济与在可能得条件下注意美观。 1986年当与国家根据国民经济得大幅度增长,人民物质生活与精神生活水平得迅速提高,以及接受1976年唐山地震得惨痛教训,提出了新得建筑方针“适用、安全、经济、美观‘(简称八字方针)并且强调,这四个方面得要求不分主次,齐头并进。 为了加速我国建筑业得发展,改变长期以来存在得手工操作多,劳动强度大,施工速度慢,湿作业多等弊端,建筑业得奋斗目标就是“四化一改”即设计标准化、构配件生产工厂化、施工机械化、管理现代化与墙体改革。 建筑就是为人民服务得,所以“以人为本”就是建筑业得根本宗旨。 “节能、环保、以人为本”永远就是建筑工作者得主题,就是无休止得得奋斗目标。 总结:学习我国得建筑方针与政策就是学习建筑构造得前提,为今后得学习及工作打下良好得基础。 检测:1、八字方针: 2、四化一改: 3、建筑者得奋斗目标 作业:同上 实训练习:阅读相关建筑方针政策资料,加深学生得专业性。 第三节建筑得分类与等级 教学目标:掌握建筑得分类与等级 教学重点:建筑得分类、建筑耐久年限与耐火极限
四川科技职业学院 《房屋建筑构造》课程教学大纲 一、课程的基本情况 课程中文名称: 房屋建筑构造 课程英文名称：Construction of Buildings 课程代码： 课程性质：必修 课程学时：64学时（其中理论64学时） 课程学分：4分 适用专业：土木工程高职专科 先修课程： 二、教学目标 1、教学目的：房屋建筑构造课程是建筑工程技术、造价、监理、装饰等专业的一门必修的重要专业基础课，他研究民用建筑与工业建筑构造与设计的基本原理和应用知识。通过学习民用建筑和工业建筑构造及设计的基本原理，了解建筑设计中的功能问题、结构问题、经济问题和美观问题，了解建筑各构造组成的构造要求。 2、教学目标：通过学习民用建筑和工业建筑构造及设计的基本原理，了解建筑设计的基本内容、方法和步骤，了解建筑设计中的构造问题、结构问题、经济问题和美观问题。通过对房屋建筑构造课程的系统学习，使学生对房屋建筑有一个比较全面的认识，完整的了解结构、施工与建筑之间的关系，使学生具备结构、施工方面的初步知识，为学习后续课程做好准备。通过课程设计和作业的训练，培养学生能运用建筑构造知识来分析和解决实际工程问题，进一步培养学生的绘图技巧，识图能力以及查找资料的技能。 三、教学内容与要求 第一部分民用建筑构造 第一章概述 第一节建筑的构成要素和我国的建筑方针 第二节建筑物的分类、等级、准化和统一模数制 第三节建筑物的 第四节建筑标第五节民用建筑的构造组成和常用专业名词 复习思考题 第二章地基与基础 第一节概述 第二节基础的埋置深度 第三节基础的分类和构造 第四节基础中特殊问题的处理 第五节地下室的构造 复习思考题 第三章墙体 第一节墙体作用及要求 第二节叠砌墙体材料与砌筑 第三节墙体细部构造 第四节轻质隔墙与幕墙
建筑施工与管理专业 《建筑构造》教学大纲 第一部分大纲说明 一、课程性质和任务 建筑构造课程是中央广播电视大学工学学科土建类建筑施工与管理专业必修的专业课程。通过本课程的学习，使学生掌握民用和工业建筑构造的组成和基本构造原理、常见的构造作法，以及建筑施工图的识读。使学生能够运用所学知识解决基层土建单位的工程实际问题。配合其它有关课程的学习，为今后从事土建工程施工与管理、工程建设监理、工程质量与安全管理、工程经营与造价管理等工作打下基础。 二、课程总体要求 根据本课程的特点，学生学完本课以后，应达到下列基本要求: 1.对基础、墙体（柱）、楼地层、楼梯、屋顶及门窗等常用建筑构造的作用及构造设计要求，有较深的理解；对其它建筑构造和工业建筑构造的基本组成和构造要求等也有一般的了解。 2.懂得从安全、经济、适用的原则出发，根据初步设计、运用建筑构造的基本理论和方法，选择建筑构造方案、构件的形式、基本尺寸和材料做法，初步掌握其设计方法和步骤。 3.明确民用和工业建筑中各种建筑构件在布置上的要求，能根据建筑构造的作用和特点、具体情况，拟定其主要细部构造形式，知晓其构造处理方式和手段。 4.能识读一般的建筑施工图纸，基本掌握建筑细部构造节点图样。 三、课程要求的层次 本课程教学按以下3个层次进行要求： 1.了解：要加以了解的扩大知识面的延展性内容，在工作中可进一步学习。 2.熟悉：一般性掌握的资料性内容，在工作实际中要学会使用。 3.掌握：必须理解和记忆的基本原理和数据、基本构造作法。 四、与其它相关课程的衔接分工 学习本课程应具备建筑制图基础、建筑材料等专业基础课的基本知识。同时，本课程也为后续的地基基础、建筑结构、建筑施工技术等课程打下基础。 为避免重复遗漏，作以下界定： 1.《建筑制图基础》课程学习制图的基本知识及图样包括剖面图的画法等内容，为本课程建筑施工图的识读打下基础。 2.《建筑材料》课程学习各种常用建筑材料的基本知识和使用，为本课程建筑构件常用做法的选材打下基础。
