填空题
1.投影法分为投影法和投影法两大类，我们绘图时使用的是投影法中的投影法。
2．当投射线互相，并与投影面时，物体在投影面上的投影
叫。按正投影原理画出的图形叫。
4．一个点在空间的位置有以下三种：、、。
5．当直线（或平面）平行于投影面时，其投影，这种性质叫性；
当直线（或平面）垂直于投影面时，其投影，这种性质叫性；
当直线（或平面）倾斜于投影面时，其投影，这种性质叫性。6．直线按其对投影面的相对位置不同，可分为、和三种。
7．平面按其对投影面的相对位置不同，可分为、和三种。
8．与一个投影面垂直的直线，一定与其他两个投影面，这样的直线称为投影面的线，具体又可分为、、。
9．与一个投影面平行，与其他两个投影面倾斜的直线，称为投影面的线，具体又可分为、、。
10．与一个投影面垂直，而与其他两个投影面的平面，称为投影面
的，具体又可分为、、。
11．与一个投影面平行，一定与其他两个投影面，这样的平面称为投影面的面，具体又可分为、、。
12．空间两直线的相对位置有、、三种。
14．轴测投影根据投影方向与投影面的角度不同，分为和两大类。15．根据三个轴向伸缩系数的不同，正轴测投影和斜轴测投影又各分为
三种。最常用的轴测图为和。
16．正等测图的轴间角为，轴向伸缩系数为。
斜二测图的轴间角为，轴向伸缩系数为。
17．立体分为和两种，所有表面均为平面的立体称为，包含有曲面的立体称为。
18．常见的平面体有、、等。常见的回转
有、、、等。
19.主视图是由向投射所得的视图，它反映形体的和方位，即
方向；俯视图是由向投射所得的视图，它反映形体的和方位，即
方向；左视图是由向投射所得的视图，它反映形体的和方位，即
方向。
20.三视图的投影规律是：主视图与俯视图；主视图与左视图；俯视图与左视图。远离主视图的方向为方，靠近主视图的方向为方。21.图纸的幅面分为幅面和幅面两类，基本幅面按尺寸大小可分为种，其代号分别为。
22.图纸格式分为和种，按照标题栏的方位又可将图纸格式分为
和两种。
23.标题栏应位于图纸的
24．比例是指图中与其之比。图样上标注的尺寸应是机件的尺寸，与所采用的比例关。
25．常用比例有、和三种；比例1：2是指是
的2倍，属于比例；比例2：1是指是的2倍，属于
比例。
选择一种正确的答案（立体表面点线面的位置判断）
1．在下列四种说法中，选择一种正确的答案。 （ ）
a) AB 是正垂线，BC 是铅垂线，CD 是正平线
b) AB 是侧平线，BC 是正平线，CD 是一般位置直线
c)
AB 是侧平线，BC 是正平线，CD
是正平线
d)
AB 是正垂线，BC 是铅垂线，CD
是一般位置直线
2．在下列四种说法中，选择一种正确的答案。 （ ）
a)
a) A 上B 下，C 右D 左 b) A 左B 右，C 前D 后 c)
A 左
B 上，
C 右
D 前
d) A 后B 前，C 上D 下
）
a A上B下，C左D右
b A上B下，C右D左
c A下B上，C左D右
d A下B上，C右D左4．在下列四种说法中，选择一种正确的答案。（）
AB是侧平线，BC是水平线，CD是正平线
AB是水平线，BC是一般位置直线，CD是侧平线
AB是正垂线，BC是一般位置直线，CD是铅垂线
AB是正垂线，BC是水平线，CD是铅垂线
5．在下列四种说法中，选择一种正确的答案。（）
a AB 是水平线，BC 是一般位置直线，CD 是正平线。
b AB 是正垂线，BC 是正平线，CD 是侧垂线。
c AB 是侧平线，BC 是一般位置直线，CD 是水平线。
d AB 是正平线，BC 是侧平线，CD 是铅垂线。
6．在下列四种说法中，选择一种正确的答案。 （ ）
a) AB 是水平线，BC 是一般位置直线，
CD 是正平线。
b) AB 是正垂线，BC 是正平线，CD 是
侧垂线。
c) AB 是侧平线，BC 是一般位置直线，CD 是水平线。
d ） AB 是正平线，BC 是侧平线，CD 是铅垂线。
7．在下列四种说法中，选择一种正确的答案。 （ ）
a) A 上B 下，C 前D 后 b) A 下B 上，C 左 D
右 c) A 前C 后，B 上D 下 d) A 前B 下，C 右D 左
8
a) A 上B 下，C 右D 左
b) A 左B 右，C 上 D 下 c) A 前B 后，C 左D 右 d)
A 左
B 右，
C 后
D 前

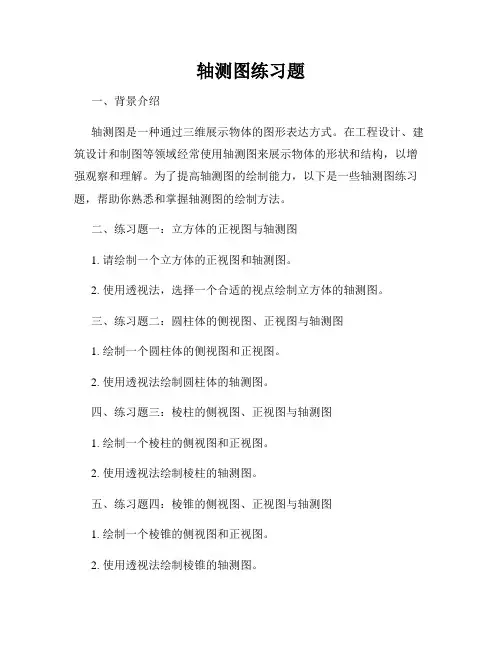

轴测图练习二
轴测图单元测试卷 一、填空题 1、轴测投影图是用____________投影法得到的。而平行投影法有两种：________投影和_________投影。如果用正投影的话，就不能让物体正着放，而应将物体倾斜放置，即三个坐标轴都___________于投影面。如果仍让物体正着放，那么就要用_______投影。这两种方法都能保证一个投影图反映出物体三个方向表面的形状。 2、物体上的三个坐标轴在轴测投影面上的投影称为___________；轴测轴之间的夹角称为__________。 3、由于物体上三个坐标轴对轴测投影面倾角的不同，所以在轴测图上各条轴线长度的缩短程度也不相同，坐标轴在轴测图上的缩短率称为 ________________。 4、物体上互相平行的直线在轴测投影图上仍然___________；物体上平行于轴测投影面的平面，在轴测图中反映________；物体上两平行线段长度之比在投影图上保持_________。 5、轴测投影的分类：正轴测投影是投影方向_________轴测投影面；斜轴测投影是投影方向_______轴测投影面。 6、根据轴向变形系数的不同，正轴测投影和斜轴测投影又可细分，在正轴测投影中，当三个轴向变形系数相等时，称为_____________；当三个轴向变形系数中有两个相等时，称为_______________投影；同样，在斜轴测投影中，当三个轴向变形系数相等时，称为_________投影；当三个轴向变形系数中有两个相等时，称为_________投影；工程上最常采用的是_____________和____________投影。因为这两种轴测图立体感好且便于绘制。我们也只要求掌握这两种轴测图的画法。 7、在正轴测投影中，由于空间的三个坐标轴都__________于轴测投影面，所以三个轴向直线的投影都缩短，即p、q、r都_______1。正等测投影是 收集于网络，如有侵权请联系管理员删除
轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出来。 ▲实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C 闭合，如下图1。 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C闭合，如图2。 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完成，如下图3。 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合，如下图1。 2、如要在顶面绘制一直径为4的圆，则： F5切换至顶面－－>椭圆工具－－>等轴测圆：i－－>捕捉对角线交叉点－－>半径：2－－>确定完成，如下图2。
典型轴类零件的数控加工工艺设计(doc 29页)
摘要 数控技术是用数字信息对机械运动和工作过程进行控制的技术，数控装备是以数控技术为代表的新技术对传统制造产业和新兴制造的渗透形成的机电一体化产品，即所谓的数字化装备。 本次设计就是进行数控加工工艺设计典型轴类零件，主要侧重于该零件的数控加工工艺和编程，包括完成该零件的工艺规程，主要工序工装设计，并绘制零件图、夹具图等。 通过本次毕业设计，对典型轴类零件的设计又有了深的认识。从而达到了巩固、扩大、深化所学知识的目的，培养和提高了综合分析问题和解决问题的能力以及培养了科学的研究和创新能力。 关键词：数控技术典型轴类零件加工工艺毕业设计
1.引言 数控技术集传统的机械制造技术、计算机技术、成组技术与现代控制技术、传感检测技术、信息处理技术、网络通讯技术、液压气动技术、光机电技术于一体，是现代先进制造技术的基础和核心。数控车床己经成为现代企业的必需品。随着数控技术的不断成熟和发展及市场日益繁荣，其竞争也越来越激烈，人们对数控车床选择也有了更加广阔的范围，对数控机床技术的掌握也越来越高。随着社会经济的快速发展，人们对生活用品的要求也越来越高，企业对生产效率也有相应的提高。数控机床的出现实现了广大人们的这一愿望。数控车削加工工艺是实现产品设计、保证产品的质量、保证零件的精度，节约能源、降低消耗的重要手段。是企业进行生产准备、计划调度、加工操作、安全生产、技术检测和健全劳动组织的重要依据。也是企业对高品质、高品种、高水平，加速产品更新，提高经济效益的技术保证。这不但满足了广大消费者的目的，即实现了产品多样化、产品高质量、更新速度快的要求，同时推动了企业的快速发展，提高了企业的生产效率。 数控工艺规程的编制是直接指导产品或零件制造工艺过程和操作方 法的工艺文件，它将直接影响企业产品质量、效益、竞争能力。本文通过对典型轴类零件数控加工工艺的分析，对零件进行编程加工，给出了对于典型零件数控加工工艺分析的方法，对于提高制造质量、实际生产具有一定的意义。根据数控机床的特点，针对具体的零件，进行了工艺方案的分析，工装方案的确定，刀具和切削用量的选择，确定加工顺序和加工路线，数控加工程序编制。通过整个工艺的过程的制定，充分体现了数控设备在保证加工精度，加工效率，简化工序等方面的优势。 本人以严谨务实的认真态度进行了此次设计，但由于知识水平与实际经验有限。在设计中会出现一些错误、缺点和疏漏，诚请各位评审老师提出批评和指正。
教学时数：3 学时 课题：§4-2 正等轴测图及其画法 教学目标： 掌握正等测图的画法。 教学重点： 平面立体,平面坐标的回转体的正等测轴测图的画法。教学难点： 熟练掌握正等测图的画法。 教学方法： 讲练结合 教具： 挂图、模型 教学步骤： （复习提问） 1、轴测图是指什么? 2、轴间角是如何定义的？ 3、轴向伸缩系数指什么? （引入新课） （讲授新课） §4-2 正等轴测图及其画法 一、正等轴测图的轴间角、轴向伸缩系数
正等测图的轴间角 1、∠XOY=∠XOZ=∠YOZ=1200 2、三根轴的简化伸缩系数 p=q=r=1 二、正等轴测图的画法 1、平面立体正等轴测图的画法 例：已知长方体的三视图，画它的正 等轴测图。 解:分析:图4-2a为长方体的三视图。长方体共有八个顶点，用坐标确定各个顶点在其轴测图中的位置，然后连接各点的棱线即为所求。 作图步骤: （1）在三视上定出原点和坐标轴的位置。设定右侧后下方的棱
角为原点，X、Y、Z轴是过原点的三条棱线，如图4-2a所示。 （2）用30o的三角板画出三根轴测轴，在X轴上量取物体的长l，在Y轴上量取宽b；然后由端点Ⅰ和Ⅱ分别画出X、Y轴的平行线，画出物体底面的形状，如图4-2b所示。 （3）由长方体底面各端点画Z轴的平行线，在各线上量取物体的高度h，得到长方体顶面各端点。把所得各点连接起来并擦去多余的棱线，即得物体的顶面、正面和侧面的形状，如图4-2c所示。 （4）擦去轴测轴线，描深轮廓线，即得长方体正等轴测图。 学生练习： 画出垫块的正等轴测图。 分析：图4-3所示的垫块为一个简单的组合体，是由两个长方体与一个三棱柱组合而成的。只要画出底部长方体后，应用叠加法就可得到它的正等轴测图。 作图步骤： （1）使OZ轴处于垂直位置，OX，OY与水平成30o；根据三视图尺寸（图4-3a）画出长方体的正等轴测图，如图4-3b所示。 （2）根据图示的相对位置，画出上部长方体竖板与中央部位的三棱柱，如图4-3c所示。 （3）擦去不必要的图线，描深轮廓线，即得垫块的轴测图，如图4-3d所示。
CAD轴测图绘制 等轴测图形在CAD界被称为“二维半”或“假”三维图，通过沿三个主轴对齐，用二维线条来表现三维效果。这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点，是三维画法无可比拟的. 等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30 度(X轴)、90 度(Z轴)、150 度 (或-30°Y轴)，即 首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴. 左视图：y轴和z轴 俯视图：x轴和y轴 右视图：z轴和x轴 选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。 二、绘制方法 1.“等轴测捕捉/栅格”模式 通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。用户可以沿三个等轴测平面之一轻易对齐
对象，创建等轴测图形. 1）．选择菜单“工具”->“草图设置…” 2）．选择“捕捉和栅格”选项卡 3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉”或是直接单击状态栏上的按钮(如果开启此按钮呈彩色) 俯视等轴测图光标: 左视等轴侧图光标: 右视等轴侧图光标: 按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图 总结: 右视图文字旋转/倾斜30/30
左视图文字旋转/倾斜-30/-30 俯视图文字旋转/倾斜X轴30/-30 Y轴-30/30 为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行；俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x 轴平行。尺寸标注步骤如下： 1．“标注”（“Dimension”）——对齐”（“Alignd”） 2．选择需要标注的两点，并拖放到合适的位置 3．“标注” （“Dimension”）——“倾斜”（“Oblique”）或输入Dimedit，再输入O 4．设置合适的倾斜角度。如果尺寸线要与x轴平行，倾斜角度为-30（或330）；如果要与y轴平行，输入30；如果要与z轴平行，输入30(在左视图上)或-30(在右视图上). 标注尺寸时，不一定要用F5或Ctrl-E选择到相应的等轴侧面。因为使用Alignd命令，尺寸线会自动和需要标注的两点平行，尺寸文字会自动和尺寸线垂直 平面画法中的直径、半径和角度的标注不再适用于等轴测图。因为等轴测图其实是二维表示，其中的90度，在二维里不是60度就是120度。所以，如果标直径，可以直线画出圆的直径，然后再标注直径的两端；如果标角度，可以使用文字代替。
编制者：审核者：使用者：编号：QCJXJC0301 项目三识读零件图 任务一识读简单轴类零件图 高（）班组姓名教师评价: 编制人：审核人： 【学习目标】 1、了解零件图的作用和包含的内容 2、学会分析视图并掌握尺寸标注 3、学会分析与总结的方法，并能学以致用； 4、激情投入，疯狂记忆，体验学习的快乐。 重点：视图分析 难点：对零件图视图表达的具体运用 【使用说明与学法指导】 1.根据上一节课的内容，熟记基础知识。自主高效预习，提升自己的理解能力. 2.先利用20分钟，精读教材P25-P29页，把重点内容勾画出来，然后结合预习案再读教材，完成预习案 题目 3.将预习中不能解决的问题标出来，并写到后面“我的疑惑”处. 【预习案】 一、教材助读 1.零件图 表达单个零件形状、大小和特征的图样，也是在制造和检验机器零件时所用的图样，又称零件工作图。在生产过程中，根据零件图样和图样的技术要求进行生产准备、加工制造及检验。因此，它是指导零件生产的重要技术文件。 2.砂轮越程槽 越程槽是磨削加工时用的.砂轮的柱面和端面之间有个圆角,这个角很难控制,并且不稳定,工艺上没法利用,在需要台阶轴的外径和台阶端面时,夹角处没法磨到所需的精度和粗糙度,于是就在外径和台阶相交处将外径和台阶的根部各车去一些,形成一个槽,就叫砂轮越程槽,简称越程槽。如,内园和台阶,V型槽,T 型槽等等。 3.定位尺寸 用来标记该零件处于大结构中的具体位置，如在长方体上挖一个圆柱孔时，该孔中心轴与长方体边界的距离就是定位尺寸。 4.倒角 倒角是机械工程上的术语.比如说在一块木板上钻眼,完成后孔壁和板面为90度直角.倒角就是在那个90度的棱上面再弄一个一般为45度的小平面,这样这个平面和内壁,或者和板面之间就都是45度了.这样做的好处是使在向孔里插东西的时候不至于被卡住,更方便些. 5.退刀槽 在车床加工中，如车削内孔、车削螺纹时，为便于退出刀具并将工序加工到毛坯底部，常在待加工面末端，预先制出退刀的空槽，称为退刀槽。 为在加工时便于退刀，且在装配时与相邻零件保证靠紧，在台肩处应加工出退刀槽。退刀槽和越程槽是在轴的根部和孔的底部做出的环形沟槽。沟槽的作用一是保证加工到位，二是保证装配时相邻零件的端面靠紧。一般用于车削加工中的（如车外圆，镗孔等）叫退刀槽 二、零件图识读
C等轴测图绘制标准化工作室编码[XX968T-XX89628-XJ668-XT689N]
C A D轴测图绘制 等轴测图形在CAD界被称为“二维半”或“假”三维图，通过沿三个主轴对齐，用二维线条来表现三维效果。这类三维图虽然就立体效应而论，不能与真正的三维图相比，但是具有操作简单、易于绘制、线条清晰等优点，是三维画法无可比拟的. 等轴测视图中，捕捉角度假定为0度，那么等轴测平面的轴是30?度(X轴)、90? 度(Z轴)、150?度(或-30°Y轴)，即 首先需要将捕捉样式设置为“等轴测”，就可以在三个平面中的任一个上工作，每个平面都有一对关联轴. 左视图：y轴和z轴 俯视图：x轴和y轴 右视图：z轴和x轴 选择三个等轴测平面之一，十字光标就会沿相应的等轴测轴对齐。这时如果“正交模式”是打开的，所绘图线也将与所选择的模拟平面对齐。 二、绘制方法 1.“等轴测捕捉/栅格”模式 通过设置“等轴测捕捉/栅格”模式，能够创建表现三维对象的二维等轴测图像。这时光标将与三个等轴测轴中的两个对齐，并显示栅格点。用户可以沿三个等轴测平面之一轻易对齐对象，创建等轴测图形. 1）．选择菜单“工具”->“草图设置…” 2）．选择“捕捉和栅格”选项卡 3）．在“捕捉类型和样式中”选项组内，选择“栅格捕捉”样式为“等轴测捕捉” 或是直接单击状态栏上的按钮(如果开启此按钮呈彩色) 俯视等轴测图光标:
左视等轴侧图光标: 右视等轴侧图光标: 按F5键或CTRL+E组合键，将按顺序遍历左视图、右视图、上视图 总结: 右视图文字旋转/倾斜30/30 左视图文字旋转/倾斜-30/-30 俯视图文字旋转/倾斜X轴30/-30 Y轴-30/30 为了整齐和清晰，等轴测图中的尺寸标注遵循尺寸线和所在平面的轴平行的原则，即左视图中应该和y轴或z轴平行；俯视图中应该和x轴或y轴平行；右视图中应该和z轴或x轴平行。尺寸标注步骤如下： 1．“标注”（“Dimension”）——对齐”（“Alignd”） 2．选择需要标注的两点，并拖放到合适的位置 3．“标注”（“Dimension”）——“倾斜”（“Oblique”）或输入Dimedit，再输入O 4．设置合适的倾斜角度。如果尺寸线要与x轴平行，倾斜角度为-30（或330）；如果要与y轴平行，输入30；如果要与z轴平行，输入30(在左视图上)或-30(在右视图上). 标注尺寸时，不一定要用F5或Ctrl-E选择到相应的等轴侧面。因为使用Alignd命令，尺寸线会自动和需要标注的两点平行，尺寸文字会自动和尺寸线垂直
台职院机电系《机械制图》试题库 第8部分阅读零件图 阅读零件图回答问题： 1．阅读输出轴零件图，回答下列问题： （1） 此零件是类零件，主视图符合位置原则。 （2） 主视图采用了剖视，用来表达；下方两个图形为图，用来表达和结构； 右方图形为图，用来表达；上方图形为图，表达。 （3） 零件上50n6的这段轴长度为，表面粗糙度代号为。 （4） 轴上平键槽的长度为，宽度为，深度为，定位尺寸为。 （5） M22x1.5-6g的含义是。 （6） 图上尺寸22x22的含义是。 （7） 50n6的含义：表示基本尺寸为，公差等级为，是配合的非基准轴的尺寸及公差带标注， 其偏差值为。 （8） 的含义：表示被测要素为，基准要素为，公差项目为， 公差值为。 （9） 在图上指定位置画出C-C移出断面图。 2．阅读偏心轴零件图，回答下列问题：
2. 阅读偏心轴零件图，回答下列问题 台职院机电系《机械制图》试题库 （1） 该零件名称为，图号为，材料为，属于类零件。 （2） 绘图比例为，属于比例，表示是的两倍。 与主轴线的（3） 偏心轴的基本组成形体是个体，其直径尺寸分别为、、，28-0.03 -0.08偏心距为。 的定位尺寸是和，其表面粗糙度为。 （4） 图中孔12+0.016 （5） 零件上共有处倒角，尺寸为。 （6） 主视图中右部同一直径分别标注的原因是； 38的表面粗糙度为，38-0.02 的表面粗糙度为，该轴段处将与某零件的孔有关系。 -0.05 的基本尺寸为，该尺寸最大可以加工到，最小可以加工到，其公差值为。 （7） 20-0.01 -0.02 （8） 右下图上方没有任何标注，是因为它的位置是在。 （9） 该零件图中表面粗糙度要求最高的是，最低的是。 3．阅读轴套零件图，回答下列问题：
管道工程识图习题 识图基本知识 一、填空题 1.投影法分为和两类。 2.平行投影法可分为：和两类。 3.正平行线的面投影反映实长，水平线的面投影仅反映实长，侧平线的面投影反映实长。 4.垂直于V面，而倾斜于H面和W面的平面叫。 5.侧垂面于W面，于H面和V面。 6.正垂线的面投影积聚为一个点。 7.铅垂线的H面投影为。 8.水平面平行于面，在面上的投影反映实形。 9.三面投影体系中一般设置为三个投影面，分别为，，。 10.正投影法中，当直线平行于投影面时具有性，当线段垂直于投影面时具有性，当线段倾斜于投影面时具有性。 11.三视图的投影规律：主视图和俯视图，主视图和左视图，俯视图和左视图。 12.三面投影系展开时面保持不动，将面向下旋转90度，将面向右转90度。 13.三面投影系展开时，将V面固定不动，将H面绕OX轴向转90度，将W 面绕OZ轴向转90度。 14.三面投影系中V面和H面垂直相交于轴，V面和W面垂直相交于轴，H 面和W面垂直相交于轴。 三、判断题 1.中心投影法所得到的投影都是放大的影子（） 2.平行投影法所得到的影子都是不变形的（）
3.正投影法就是投影线垂直于形体投影（） 4.平行投影法所得到的投影都是缩小的（） 5.斜投影法就是投影线与投影面相对倾斜（） 6.正投影时观察者距离形体越近所得到的投影就越大（） 7.三面投影图应具有长对正，高平齐，宽相等的关系（） 8.平行于H面的直线就叫水平线（） 四、选择题 1.三面投影中正立面图和俯视图的关系为（） A.长对正 B.高平齐 C.宽相等 2.直线倾斜于投影面时，其投影（） A.反映实长 B.大于实长 C.小于实长 3.平面平行于投影面时，其投影（） A.大于原图形 B.全等于原图形 C.小于原图形 4.产生积聚现象的原因是（） A.平行 B.垂直 C.倾斜 5.投影面上的投影轴，高的方向对应着（） A. OX轴轴轴 6.正立面投影面用符号（）表示 A. V B. H C. W 一、填空题 1.剖视图按照被剖切形体的位置一般可分为、、三类。 2.剖面图按其表达方式可分为、、三种。 3.一组剖切符号一般应有三方面内容：即、、。 4.物体被剖开后，只对被剖断面进行正投影的方法叫。 5.剖面图与剖视图的主要区别在于：剖面图只画，而不画。 三、判断题
?正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。 绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
干机械设计这一行的入门和不可缺少的资料（转载） 1.轴套类零件 这类零件一般有轴、衬套等零件，在视图表达时，只要画出一个基本视图再加上适当的断面图和尺寸标注，就可以把它的主要形状特征以及局部结构表达出来了。为了便于加工时看图，轴线一般按水平放置进行投影，最好选择轴线为侧垂线的位置。 在标注轴套类零件的尺寸时，常以它的轴线作为径向尺寸基准。由此注出图中所示的Ф14 、Ф11（见A-A断面）等。这样就把设计上的要求和加工时的工艺基准（轴类零件在车床上加工时，两端用顶针顶住轴的中心孔）统一起来了。而长度方向的基准常选用重要的端面、接触面（轴肩）或加工面等。 如图中所示的表面粗糙度为Ra6.3的右轴肩，被选为长度方向的主要尺寸基准，由此注出13、28、1.5和26.5等尺寸；再以右轴端为长度方向的辅助基，从而标注出轴的总长96。 2.盘盖类零件 这类零件的基本形状是扁平的盘状，一般有端盖、阀盖、齿轮等零件，它们的主要结构大体上有回转体，通常还带有各种形状的凸缘、均布的圆孔和肋等局部结构。在视图选择时，一般选择过对称面或回转轴线的剖视图作主视图，同时还需增加适当的其它视图（如左视图、右视图或俯视图）把零件的外形和均布结构表达出来。如图中所示就增加了一个左视图，以表达带圆角的方形凸缘和四个均布的通孔。
在标注盘盖类零件的尺寸时，通常选用通过轴孔的轴线作为径向尺寸基准，长度方向的主要尺寸基准常选用重要的端面。 3.叉架类零件 这类零件一般有拨叉、连杆、支座等零件。由于它们的加工位置多变，在选择主视图时，主要考虑工作位置和形状特征。对其它视图的选择，常常需要两个或两个以上的基本视图，并且还要用适当的局部视图、断面图等表达方法来表达零件的局部结构。踏脚座零件图中所示视图选择表达方案精练、清晰对于表达轴承和肋的宽度来说，右视图是没有必要的，而对于T字形肋，采用剖面比较合适。
绘制轴测图的方法和步骤 由物体的正投影绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。 绘制轴测图的方法和步骤： a.对所画物体进行形体分析，搞清原体的形体特征，选择适当的轴测图 b.在原投影图上确定坐标轴和原点； c.绘制轴测图，画图时，先画轴测轴，作为坐标系的轴测投影，然后再逐步画出； d 轴测图中一般只画出可见部分，必要时才画出不可见部分 (1) 平面立体的轴测图画法 画平面立体轴测图的基本方法是：沿坐标轴测量，按坐标画出各顶点的轴测图，该方法简称坐标法；对一些不完整的形体；可先按完整形体画出，然后再用切割方法画出不完整部分，此法称为切割法；对另一些平面立体则用形体分析法，先将其分成若干基本形体，然后还逐一将基本形体组合在一起，此法称为组合法。 下面举例说明两种种方法说明轴测图的画法。 1 )坐标法 [ 例1] 根据截头四棱锥正投影图, 画出其正等测轴测图 [ 解] 作图步骤如下； a ）以四棱锥体的对称轴线为坐标轴，以O 为原点； b ）画轴测轴并相应地画出各项点的轴测图，连接各点即得四棱锥体的轴测图； c ）根据截口的位置，按坐标作出截面上各项点的轴测图； d ）连接各点，擦去不可见的轮廓线，即得截头四棱锥的轴测图。 2) 切割法 [ 例2] 根据平面立体的三视图, 画出它的正等测图( 图2)
图2 用组合法作正等测图 [ 解] 作图步骤如下： a ）在视图上定坐标轴，并将组合体分解成三个基本体： b ）画轴测轴，沿轴测量历16,12,4 画出形体I ； c ）形体II 与形体I 左右和后面共面，沿轴量16 、 3 、14 画出长方体，再量出尺寸12 、10 ，画出形体II ； d ）形体III 与形体I 和形体II 右面共面；沿轴量取 3 ，画出形体III ： e ）擦去形体间不应有的交线和被遮挡的线，然后描深。 坐标法、切割法和组合法是给制轴测图的基本方法，画图时必须根据形体特点灵活应 用。 （ 2 ）曲面立体的画法 简单的曲面立体有圆柱、圆锥（台）、圆球和圆环等，它们的端面或断面均为圆。因此，首先要掌握坐标面内或平行干坐标面圆的正轴测图画法。 1 ）坐标面内或平行于坐标面的圆的轴测投影 在三种轴测图中，因斜二测的一个坐标面平行轴测投影面，故与此坐标而平行的圆的轴测投影仍为圆，其余圆的轴测投影均为椭圆，称为轴测椭圆，轴测椭圆的画法有两种： 坐标法：按坐标法确定圆周上若干点的轴测投影，后光滑地连接成椭圆。 近似法：用四心扁圆代替轴测椭圆，确定的四个圆心，四段圆弧光滑地连接成一扁圆，使之与轴测椭圆近似。 ①轴测椭圆的长、短轴方向和大小 常用的三种轴测图中，轴测椭圆的长、短轴方向和大小如图3所示。在正等测和正二测图中，采用简化系数后，轴测椭圆的长、短袖大小如图 4 所示。
浅谈轴测图的绘制及绘制技巧 摘要：轴测图在机械制图中的占有举足轻重的地位，可以培养空间思维能力，本文提出了绘制轴测图时应该牢牢抓住的基本原则、注意事项，绘制轴测图的基本方法，如何正确选择合适的轴测图表达机件及绘制剖切轴测图时应注意问题，对正确绘制轴测图进行了归纳提炼。 关键词：轴测图；基本原则；轴测轴夹角 轴测图是一种单面投影图，在一个投影面上能同时反映出物体长、宽、高三个方向的尺寸、形状，并接近于人们的视觉习惯，使物体形状跃然纸上，形象、逼真，富有立体感。在许多工程领域，轴测图常作为辅助性图样，来说明机器的结构、安装、使用等情况，在设计中，用轴测图帮助构思、想象物体的形状，也可辅助表达设计思想，为创新构型设计奠定坚实的基础。在学习中，它可以帮助我们构思物体形状，培养空间思维能力、空间想象能力及表达能力，因此轴测图起到很重要的作用。绘制轴测图有几个基本方法、应遵循的基本原则，也有一些绘图技巧，现在进行说明如下。 1 轴测图的基本作图方法 2.1 坐标法 作图时，先定出直角坐标轴和坐标原点，画出轴测轴，再按立体表面上各顶点或线段端点的坐标画出其轴测投影，然后连接有关点完成轴测图。 2.2 拉伸法 可以将三个视图中的某一个视图图形转移到轴测图中相应的轴测轴围成的区域，然后沿着第三个轴测轴进行拉伸，深度根据视图中相应坐标轴上量取。拉伸法目前在计算机绘图软件中是常用的方法之一，熟练掌握拉伸法绘制轴测图，可以对以后学习UG、AutoCAD的三维实体绘制奠定一定的基础。 2.3 组合法（适于叠加类组合体） 在坐标法基础上进行组合，但组合过程中要注意以下几点： （1）上下结构的机件先画下部、后画上部，左中右结构的机件先画中间、后画左右两部分，先画整体大轮廓、后画局部细节。 （2）注意基本体在组合过程中组合形式及相互位置关系，及时增减图线，以免图线乱、杂、多，影响视觉，干扰画图。 2.4 切割法（适于切割类组合体）
工程制图复习试题 一、填空题 1.当棱柱的上、下底面与棱线垂直时，称之为；若棱柱的上、下底面与棱线倾斜 时称之为。正棱柱、斜棱柱 2.平面与立体相交，所得的交线称为：，交线所围成的平面图形称为：。截 交线、断面 3.正垂面上的圆在V面上的投影为，在H面上的投影形状为。直线、椭 圆 4.曲线根据其上面点所属平面不同分为：平面曲线和两大类。空间曲线 5.侧平线的_________投影反映直线的实长。侧面 6.求圆锥面上的点的投影常用法和法。纬圆、素线 7.在轴测图中，根据投射方向与轴测投影面P的位置关系可分为轴测图和轴测 图。正、斜 8.组合体尺寸分为，和尺寸三种。定形、定位、总体 9.绘制机械图样时采用的比例，为机件相应要素的线性尺寸与相应要素的线性尺 寸之比。图样、实物 10.图形是圆或大于半圆的圆弧标注_____尺寸；图形是小于半圆的圆弧标注_____尺寸。直径、半 径 11.正等轴测图的伸缩系数是，简化伸缩系数是。0.82、1 12.同一机件如采用不同的比例画出图样，则其图形大小______（相同，不同），但图上所标注的 尺寸数值是______（一样的，不一样的）。不同、一样的 13.投影法分和两大类。中心投影法、平行投影法 14.用平行于正圆柱体轴线的平面截该立体，所截得的图形为_________。矩形 15.用垂直于圆椎轴线的平面截该立体，所截得的图形为。圆 二、判断题 1棱锥的一个面在W面的投影积聚成一条线，面上的一点A在W面的投影也在这条线上。（√）2求棱锥面上点的投影，可以利用素线法来做。（╳）3平面立体相贯，相贯线可能是一组也可能是两组。（√）4曲线的投影只能是曲线。（╳）5直线的投影只能是直线。（╳）6平面截割圆柱，截交线有可能是矩形。（√）7正等测的三个轴间角均为120°，轴向伸缩系数为：p＝r≠q。（╳）8三面正投影图的规律“长对正、高平齐、宽相等”仍然适用于组合体的投影图。（√）9立体的投影图中，正面投影反映形体的上下前后关系和正面形状。（╳） 三、选择题 下列不是曲面立体术语的是（）。 A 素线 B 纬圆 C 椭圆 D 轴线 平面截割圆柱时，当截平面平行于圆柱的轴线时，截交线为（）。 A 矩形 B 圆 C 椭圆 D 都有可能 平面截割圆锥时，当截平面通过锥顶于圆锥体相交时，截交线为（） A 圆或椭圆 B 等腰三角形 C 抛物线 D 双曲线 求直线与平面立体相交时的贯穿点不会用到的方法（）
成都汽车职业技术学校教案工作页
投影方向垂直于轴测投影面时，称为正轴测图；当投影方向倾于轴测投影面时，称为斜轴测图。 由些可见：正轴测图是由正投影法得来的，而斜轴测图则是用斜投影法得来的。 正轴测图按三个轴向伸缩系数是否相等而分为三种： 1、正等测图简称正等测：三个轴向伸缩系数都相等； 2、正二测图简称正二测：只有两个轴向伸缩系数相等； 3、正三测图简称正三测：三个轴向伸缩系数各不相等。 同样，斜轴测图也相应地分为三种： 1、斜等测图简称斜等测：三个轴向伸缩系数都相等； 2、斜二测图简称斜二测：只有两个轴向伸缩系数相等； 3、斜三测图简称斜三测：三个轴向伸缩系数各不相等。 工程上用得较多的是正等测和斜二测。本章只介绍这两种轴测图的画法。 三、正等轴测图的形成，轴间角和轴向变形系数 1、形成 当三根坐标轴与轴测投影面倾斜的角度相同时，用正投影法得到的投影图称为正等轴测图，简称正等测。 2、轴间角和轴向伸缩系数 由于空间坐标轴 OX、OY、OZ对轴测投影面的倾角相等，可计算出其轴间角∠X1O1Y1=∠X1O1Z1=∠Y1O1Z1=120°，其中O1Z1轴规定画成铅垂方向。 由理论计算可知：三根轴的轴向伸缩系数为 0.82，但为了作图方便，通常简化伸缩系数为1。用此轴向伸缩系数画出的图形其形状不变，但比实物放大1.22倍。 四、平面立体正等轴测图的画法 画轴测图的方法有坐标法、切割法和叠加法三种，绘制轴测图最基本的方法是坐标法。 坐标法：画轴测图时，先在物体三视图中
确定坐标原点和坐标轴，然后按物体上各点的坐标关系采用简化轴向变形系数，依次画出各点的轴测图，由点连线而得到物体的正等测图。坐标法是画轴测图最基本的方法。 切割法：在平面立体的轴测图上，图形由直线组成，作图比较简单，且能反映各种轴测图的基本绘图方法，因此，在学习轴测图时，一般先从平面立体的轴测图入手。当平面立体上的平面多数和坐标平面平行时，可采用叠加或切割的方法绘制，画图时，可先画出基本形体的轴测图，然后再用叠加切割法逐步完成作图。画图时，可先确定轴测轴的位置，然后沿与轴测轴平行的方向，按轴向缩短系数直接量取尺寸。特别值得注意的是，在画和坐标平面不平行的平面时，不能沿与坐标轴倾斜的方向测量尺寸。 五、平面立体的正等轴测图绘制实例 例1：已知长方体的三视图，画它的正等轴测图。 解:分析:图4-2a为长方体的三视图。长方体共有八个顶点，用坐标法确定各个顶点在其轴测图中的位置，然后连接各点的棱线即为所求。 作图步骤: （1）在三视上定出原点和坐标轴的位置。设定右侧后下方的棱角为原点，X、Y、Z轴是过原点的三条棱线，如图4-2a所示。 （2）用30o的三角板画出三根轴测轴，在X 轴上量取物体的长l，在Y轴上量取宽b；然后由端点Ⅰ和Ⅱ分别画出X、Y轴的平行线，画出物体底面的形状，如图4-2b所示。
项目4 绘制轴测图 项目介绍 本项目主要完成绘制轴测图。在工程上应用正投影图能够准确、完整地表达物体的形状，且作图简便，但是缺乏立体感。因此，工程上常用直观性较强，富有立体感的轴测图作为辅助图样，可以直观说明机器及零部件的外形、内部结构或工作原理。我们主要学习简单平面立体和曲面立体的正等轴测图和斜二轴测图的作图方法，通过轴测图的学习，为学生读懂正投影图提供形体分析与构思的思路和方法。 任务1 绘制正等轴测图 工作任务 绘制如图4-1所示支架零件三视图的正等轴测图。 图4-1支架零件三视图 任务目标 1．了解轴测投影的基本概念、特性和常用轴测图的种类； 2．了解正等轴测图的轴测轴、轴间角、轴向伸缩系数； 3．能画出简单形体的正等轴测图； 4．能根据组合体的三视图画出正等轴测图 任务描述 本任务是绘制如图4-1所示支架零件正等轴测图。绘制该零件的正等轴测图，
要会分析其零件的结构形状，要具备绘制正等轴测图基本知识和绘图方法，有了这些知识，才能完成绘制正等轴测图。该零件是由底板、竖板和肋板组合成而的，其结构左右对称，底板与竖板后面平齐，肋板紧靠竖板前方。下面我们学习轴测图的有关知识。 知识准备 一、轴测投影的基本知识 轴测图是一种单一投影面视图，在同一投影面上能同时反映出物体三个坐标面的形状，并接近于人们的视觉习惯，形象、逼真、并富有立体感。但是轴测图一般不能反映物体单个表面的实形，因而度量性差，同时作图较复杂。因此，在工程上，常把轴测图作为辅助图样，来说明机器的结构、安装、使用等情况。 1．轴测图的形成 图4-2a所示为空间物体的投影情况。将物体向V和H面投影得到正投影图（即得主视图和俯视图）。将物体连同其直角坐标体系，沿（S）不平行于任一坐标平面的方向，用平行投影法将其投射在单一投影面（P）上所得到的具有立体感的图形，称为轴测投影（轴测图）。轴测投影被选定的单一投影P，称为轴测投影面。 图4-2b所示为轴测投影图。由于轴测投影图同时反映了物体三个方向的形状，与正投影图相比较，富有立体感，它是工程上常用的辅助图样。 （a）（b）
绘制轴测图的方法和步骤： A- 对所画物体进行形体分析测量，搞清原体的形体特征. B- 在原投影图上确定坐标轴和原点； C- 绘制轴测图。画图时，先画轴测轴，然后再逐步画出物体的轴测图； D- 轴测图中一般只画出可见部分，必要时才画出不可见部分 ? 正等轴测图的绘制 三条坐标轴的制定: 正等轴测图的坐标系是由相邻两个坐标轴夹角都等于120°的三个坐标轴组成。左下方的坐标轴为Ｘ轴，右下方的为Ｙ轴，Ｚ轴一般都是让它竖直向上。物体在正视图上沿三个坐标轴的尺寸与其对应的轴测投影尺寸近似取为相等。即轴向变形系数都近似为1。由物体的正投影（即三视图）绘制轴测图，是根据坐标对应关系作图，即利用物体上的点，线，面等几何元素在空间坐标系中的位置，用沿轴向测定的方法，确定其在轴测坐标系中的位置从而得到相应的轴测图。实际上是两种坐标系的转换。
?坐标法: 根据形体的形状特点选定适当的坐标轴，然后将形体上各点的坐标关系转移到轴测图上去，以定出形体上各点的轴测投影，从而作出形体的轴测图。 作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-2=O-2，O1-4=O-4； ?分别过2、4作O1-Y1、O1-X1的平行线，完成底面投影； ?过底面各顶点作O1-Z1轴的平行线，长度为四棱柱高度； ?依次连接各顶点，完成正等测图。
三棱锥形的正等测图作图步骤： ?在三视图中，画出坐标轴的投影； ?画出正等测的轴测轴，∠X1-O1-Y1=∠X1-O1-Z1=∠Y1-O1-Z1=120°； ?量取O1-A’=O-A ； ?在平面俯视图中以B点向C -A 引垂直线得到点1,量取O1-1’=O-1，1’-B’=1-B ；?连接点A’,B’,C’得到三棱锥形的底面投影； ?在平面俯视图中以S点向C -A 引垂直线得到点2,量取O1-2’=O-2，2’-3’=2-S ；?过3’点作O1-Z1轴的平行线，长度为三棱锥高度,得到S’点； ?依次连接各顶点，完成正等测图。 3’
正等轴测图 一、正等轴测图的轴间角和变形系数 1．正等轴测图的投射（影）方向垂直于轴测投影面。 2空间三个坐标轴均与轴测投影面倾斜35°16′ 3．因此三轴间角相等：即∠X1O1Y1=∠Y1O1Z1=∠Z1O1X1=120° 4．沿三个轴测轴向变形系数也相等，即p=q=r=0.82 如图3-3所示 图3-3正等轴测图的轴间角 作图方法：a）通常将O1Z1轴画成铅垂线； b）O1X1、O1Y1轴与水平线成30°角； c）为作图方便，国标（GB）规定用简化的变形系数“1”代替理论变形系数0.82，（也就是说，凡是平行于坐标轴的尺寸，均按原尺寸画出。）这样画出的轴测图，比按理论变形系数画出的轴测图放大1/0.82=1.22倍，但对物体形状的表达没有影响，今后在画正等轴测图时，如不特别指明，均按简化的变形系数作图。 二、正等轴测图中平行于坐标面的圆的轴测投影 在正等测中，由于空间各坐标面对轴测投影面的位置都是倾斜的，其倾角均相等。所以在各坐标面的直径相同的圆，其轴测投影为长、短轴大小相等的椭圆。为画出各椭圆，需要掌握长、短轴的大小、方向和椭圆的画法。 图3-4轴线平行于坐标轴的圆柱的正等轴测图1．椭圆长、短轴方向：
平行于X1O1Y1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1Z1轴短轴∥O1Z1轴 平行于X1O1Z1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1Y1轴短轴∥O1Y1轴 平行于Y1O1Z1坐标面的圆（水平圆）等测为水平椭圆长轴⊥O1X1轴短轴O1X1轴 综上所述：椭圆的长轴⊥与圆所平行的坐标面垂直的那个轴，短轴则平行与该轴测轴。 例如：水平圆的正等测水平椭圆，长轴垂直于圆所平行的水平面垂直的轴测轴Z1轴，短轴则∥Z1轴。 图3-5平行于坐标面的圆的正等轴测图图3-6 2．椭圆长、短轴的大小 长轴：是圆内平行于轴测投影面的直径的轴测投影。因此： （1）在采用变形系数0.82作图时，椭圆长轴大小为d，短轴大小为0.58d。 （2）采用简化作图时，因整个轴测图放大了约1.22倍，所以椭圆长短轴也相应放大1.22倍，即长轴=1.22d，短轴=0.71d。 3．正等测图中，椭圆长、短轴端点的连线与长轴约为30°角，因此已知长轴的大小，即可求出短轴的大小，反之亦然。如图3-6所示。 4圆角的画法：
轴测图CAD画法 轴测图是反映物体三维形状的二维图形，它富有立体感，能帮人们更快更清楚地认识产品结构。绘制一个零件的轴测图是在二维平面中完成，相对三维图形更简洁方便。 一个实体的轴测投影只有三个可见平面，为了便于绘图，我们将这三个面作为画线、找点等操作的基准平面，并称它们为轴测平面，根据其位置的不同，分别称为左轴测面、右轴测面和顶轴测面。当激活轴测模式之后，就可以分别在这三个面间进行切换。如一个长方体在轴测图中的可见边与水平线夹角分别 是30°、90°和120°。 一、激活轴测投影模式 1、方法一：工具－－>草图设置、捕捉和栅格－－>捕捉业型和样式：等轴测捕捉－－>确定，激活。 2、在命令提示符下输入：snap－－>样式：s－－>等轴测：i－－>输入垂直间距：1－－>激活完成。 3、等轴面的切换方法：F5或CTRL+E依次切换上、右、左三个面。 二、在轴测投影模式下画直线 1、输入坐标点的画法： ?与X轴平行的线，极坐标角度应输入30°，如@50<30。 ?与Y轴平行的线，极坐标角度应输入150°，如@50<150。 ?与Z轴平行的线，极坐标角度应输入90°，如@50<90. ?所有不与轴测轴平行的线，则必须先找出直线上的两个点，然后连线。 2、也可以打开正交状态进行画线。如下图，即可以通过正交在水平与垂直间进行切换而绘制出 来。 ▲ 实例： 在激活轴测状态下，打开正交，绘制的一个长度为10的正方体图。 1、激活轴测－－>启动正交，当前面为左面图形。 2、直线工具－－>定第一点－－>水平方向10－－>垂直方向10－－>水平反方向10－－>C闭合， 3、F5：切换至上面－－>指定顶边一角点－－>X方向10－－>Y方向10－－>X方向10－－>C 闭合， 4、F5：切换到右面－－>指定底边右角点－－>水平方向10－－>向上垂直方向10－－>确定完 成， 三、定位轴测图中的实体 要在轴测图中定位其它已知图元，必须打开自动追踪中的角度增量并设定角度为30度，这样才能从 已知对象开始沿30°、90°或150°方向追踪。 1、如要在上例中的正方形右面定一个长度为4的正方形，则： 捕捉右面左底角－－>X轴方向：3－－>垂直方向4－－>水平方向4－－>下垂直方向4－－>C闭合， 2、如要在顶面绘制一直径为4的圆，则：
