污水源热泵发展历史
随着我国节能改造的不断深入，污水源热泵所带来的社会效益和经济效益必将十分巨大，在具备污水源条件的地区必将逐步并最终取代传统制冷制热方式。国外对城市污水源热泵空调系统的研究比较早，尤其是一些供热发达国家比较活跃，如日本、挪威、瑞典及一些其它北欧等。
山东绿特空调的小编查阅资料，对污水源热泵的发展进行了整理，污水源热泵技术最早起源于杨图夫斯基(前苏联)等人对河水、污水、海水的利用探讨，1978年，杨图夫斯基等人对热泵站供热与热化电站、区域锅炉房集中供热进行比较，得出热泵站供热可节省燃料20%-30%，并提出利用莫斯科河水作水源热泵站区域供热方案。1981年6月，瑞典在塞勒研究开发了第一个净化污水源热泵系统。
自此发达国家纷纷投入大量的财力和人力进行此项研究，并取得了一定的发展。
而在国内，应用较早、较为突出的是北京高碑店污水处理厂的二级出水。2000年，北京市排水集团在高碑店污水处理厂开发了污水源热泵实验工程，空调建筑面积900m2，这是我国最早的城市污水源热泵系统。
现在国内用较多的是石油化工行业污水处理。在技术方面，山东绿特空调设有技术服务中心，配有技术熟练、素质高的专业技术人员，提供机组安装的技术指导工作，包括机组卸车、水系统接管等工作。在调试前，技术人员对机组进行全面检查，以消除运输过程中可能造成的故障隐患，按照规程对机组进行调试。
酒店洗浴会所生活热水余热回收+井水源热源系统建议书 2016-04 **有限公司
目录 第一章水源热泵系统的特点及介绍 (2) 一、水源热泵系统的特点 (2) 二、水源热泵系统介绍 (3) 1、井水源系统 (4) 2、生活热水废水系统 (4) 第二章项目介绍及系统设计描述 (5) 一、项目概况 (5) 二、设计依据 (5) 三、冷热源估算 (6) 1、泳池废水用量 (6) 2、地下井水量 (6) 四、冷热源提供热量计算 (6) 1、冬季工况 (6) 1）生活热水废水用量 (6) 2）淋浴头及地下井水量 (7) 3）结论 (7) 2、夏季工况 (7) 1）生活热水废水用量 (7) 2）淋浴头及地下井水量 (8) 3）结论 (8) 五、冷热源系统流程图 (8) 六、机房面积估算 (8) 第三章水源热泵系统与其他系统的比较 (9) 第四章水源热泵机组介绍 (11) 第五章初投资分析 (15)
第一章水源热泵系统的特点及介绍 一、水源热泵系统的特点 由于水源热泵技术利用地表水作为各机组的冷热源，所以其具有以下优点： 1、属于可再生能源 利用技术水源热泵是利用了地球水体所储藏的太阳能资源作为冷热源，进行能量转换的供热系统。其中可以利用的水体，包括地下水或河流、地表的部分的河流和湖泊以及海洋。地表土壤和水体不仅是一个巨大的太阳能集热器，收集了47％的太阳辐射能量，比人类每年利用能量的500倍还多（地下的水体是通过土壤间接的接受太阳辐射能量），而且是一个巨大的动态能量平衡系统，地表的土壤和水体自然地保持能量接受和发散的相对的均衡。这使得利用储存于其中的近乎无限的太阳能或地能成为可能。所以说，水源热泵利用的是清洁的可再生能源的一种技术。 2、高效节能 水源热泵机组可利用的水体温度冬季为10-35℃，水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体为18-35℃，水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。据美国环保署EPA估计，设计安装良好的水源热泵，平均来说可以节约用户30～40％的供热的运行费用。 3、运行稳定可靠 水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动。是很好的热泵热源，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。 4、环境效益显著 水源热泵是利用了地表水作为冷热源，进行能量转换的供暖空调系统。供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟、排污等污染；供冷时省去了冷却水塔，避免了冷却塔的噪音、霉菌污染及水耗。所以说，
污水源热泵系统介绍 供热空调的能源消耗占社会总能耗的比例大达30%，而环境污染的20%也是由供热空调燃煤引起的。因此，采用热泵技术，开发低位的、可再生的清洁能源用于建筑物的供热空调意义重大，是建筑节能减排的有效途径之一。这些能源包括：大气、土壤、地下水、地表水、工业余热及城市污水等等。其中污水在数量（水量）、质量（水温）及分布规律上（地理位置）具有明显优势。预计2010年我国污水排放量达720亿t/a，水温全年在10-25℃之间，按开发50%的水量计算，可供热空调的面积至少在5亿㎡以上。另外，原生污水均匀地分布在城市地下空间，为因地制宜地有效利用及建设分散式的热泵供热空调系统创造了有利条件。而地表水源在南方水源丰富的地区以及沿海城市更具有广阔的应用前景。 1 热泵原理 各类低位的清洁能源利用是通过热泵技术实现的。热泵空调技术是根据逆卡诺循环原理，将低温热源或低位能源（如城市污水、地下水等）中的低品位热能进行回收，转换为高品位热能的一种节能与环保性技术，利用这项技术的逆过程同时还可以达到制冷的目的，是以存在合适的低位能源为必要条件的。 3-膨胀阀 图1 热泵工作原理示意图
图1示意了一种水源热泵向建筑物供热的工作原理。所谓水源热泵，就是指以环 境中的水（污水、地表水、地下水等）作为热源。热泵工质（例如氟利昂）在压缩机1的驱动下，在压缩机1、冷凝器2、膨胀装置3、蒸发器4几个主要部件中循环运动。工质的热力性质决定了蒸发器中的工质温度可以保持在例如2℃（称为蒸发温度）左右，而冷凝器中则为60℃（称为冷凝温度）左右。这里的水源虽然在冬季可能仅为11℃，但却可以作为热泵系统的热源，因为当将它引入温度为2℃的蒸发器时，它必然要把自身中的热能（称为内能）交给机组，变为例如6℃排放出去。获取了水源热能的工质被压缩机压缩到例如60℃，在冷凝器中加热来自建筑物的系统循环水，由该水将热量带到建筑物的散热设备中。 总的来看，热泵能够从常温或低温（11℃）的环境中提取热量，以较高的温度（50℃）向建筑物供热。过程中机组每消耗1份高位能源（例如电能），能够从环境中提取3份以上的温差热量，建筑物实际可以得到的热量则为4份以上。 然而热泵技术应用的关键问题已不是热泵机组的效率有多高，而是需要有合适的低位能源或低温热源，以及整个系统的全面高效低能耗运行，以保证节能性。 2 污水源热泵 污水热泵是以污水（包括地表水）作为低温热源，利用热泵技术回收或提取污水中的低温热能，其中污水包括市政管网中未处理的原生污水、污水处理厂已处理污水，地表水包括江河湖水、海水及污水处理后的再生水。 由于污水及地表水的水质条件较差，利用过程中又是开式循环，悬浮物和杂质成迅速的累积过程，因此提取热量时需要解决防堵、防垢及低能耗运行等一系列可能影响到系统的运行效果、运行维护、投资、运行费的相关问题。 2.1 污水特性 2.1.1 污水源流量特性—量大且稳定
污水源热本调研报告 所谓污水源热泵，主要是以城市污水做为提取和储存能量的冷热源，借助热泵机组系统内部制冷剂的物态循环变化，消耗少量的电能，从而达到制冷制暖效果的一种创新技术。 城市污水源热泵空调技术能实现冬季供暖、夏季空调、全年生活热水供应（很廉价的热水供应方案）、夏季部分免费生活热水供应。城市污水热泵空调是一项高新技术，具有节能、环保及经济效益，符合经济与社会的可持续性发展战略。城市污水源热泵机组以污水为冷热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能（1份），将所取得的能量（大于4份）供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。 1、污水源热泵的工作原理 污水源热泵的主要工作原理是借助污水源热泵压缩机系统，消耗少量电能，在冬季把存于水中的低位热能“提取”出来，为用户供热，夏季则把室内的热量“提取”出来，释放到水中，从而降低室温，达到制冷的效果。其能量流动是利用热泵机组所消耗能量（电能）吸取的全部热能（即电能+吸收的热能）一起排输至高温热源，而起所消耗能量作用的是使介质压缩至高温高压状态，从而达到吸收低温热源中热能的作用。 污水源热泵系统由通过水源水管路和冷热水管路的水源系统、热泵系统、末端系统等部分相连接组成。根据原生污水是否直接进热泵机组蒸发器或者冷凝器可以将该系统分为直接利用和间接利用两种
方式。直接利用方式是指将污水中的热量通过热泵回收后输送到采暖空调建筑物；间接利用方式是指污水先通过热交换器进行热交换后，再把污水中的热量通过热泵进行回收输送到采暖空调建筑物。 2、污水源热泵系统的特点： （1）环保效益显著 城市污水源热泵是利用了污水作为冷热源，进行能量转换的供暖空调系统。供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。 （2）高效节能 冬季，污水温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季污水温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。 （3）运行稳定可靠 污水的温度一年四季相对稳定，其波动的范围远远小于空气的变动。是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。 （4）一机多用，应用范围广 此热泵系统可供暖、空调，生活热水供应（夏季免费）等。一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。 （5）投资运行费用低
1.影响热泵系统运行的因素 水量、水温、水质和供水稳定性是影响污水源热泵系统运行性能的重要因素。 1. 1污水流量对热泵系统的影响 在热泵机组运行时，若污水流量过低，不利于机组的安全运行;污水流量过高时循 环水泵的功率就会增大，耗电量增加。 假设其它条件不变分析水流量对热泵机组性能的影响。在制冷工况下，当增大水的流量时，换热器的出口水温就会降低，换热系数增大，从而制冷量增加。然而，当水的流量增加到一定值时，换热系数不再增加，制冷量达到一定值不再变化，如图1.1。同样的，在冬季工况下增大水的流量时，水侧换热系数增大，蒸发温度升高，从而制热量也会增加，如图1.2 水量也会对热泵COP产生一定的影响。如图1.3所示，在夏季制冷运行时，增加冷凝器的水流量会导致冷凝压力的降低，使得压缩机的输入功率降低，从而COP值增大。然而，当水的流量增加到一定值时，COP值的增加速率趋于稳定。同样地，图1.4中的冬季制热运行时，增加蒸发器中水量使得热泵COP值增大。因为在蒸发压力增加的同时，压缩机内蒸汽的比体积增加虽然会导致工质的质量流量增加，但压缩比减小又使得单位质量压缩功下降，两者作用相互抵消，使得压缩机输入功率增加的幅度较制热量增加的幅度小，所以COP值增加。 图1.1 夏季工况下水流量和进水温度对制冷量的影响
图1.2 冬季工况下水流量和进水温度对制热量影响 1. 2污水温度对热泵系统的影响 在夏季制冷工况下，污水源热泵机组使用污水作为冷源，水的温度越低越好;在冬 季工况下污水作为热源时，温度则是越高越好。而且蒸发温度要适度，不能过高，否则 会导致压缩机的排气温度过高，可能导致润滑油发生炭化。因此，污水温度在200 C左 右时机组的制热和制冷将处于最佳工况点。 水温对热泵COP值是有一定影响的。夏季制冷时，如果升高冷凝器入口处的水温，则会导致冷凝压力的增加，此时制冷量会降低，同时压缩机的功率会增大，COP值反而 下降，如图1.3所示。冬季以制热工况运行时，如果升高蒸发器入口处的水温，则会导 致蒸发压力的增加，制热量增大，此时压缩机功率的增加速度较为缓慢，热泵COP值 增大。然而，当水温增加到一定值时，热泵的COP值不再发生改变，如图1.4

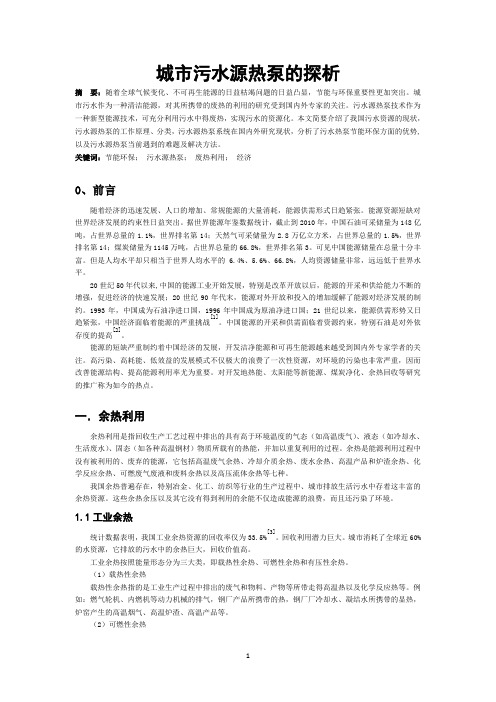

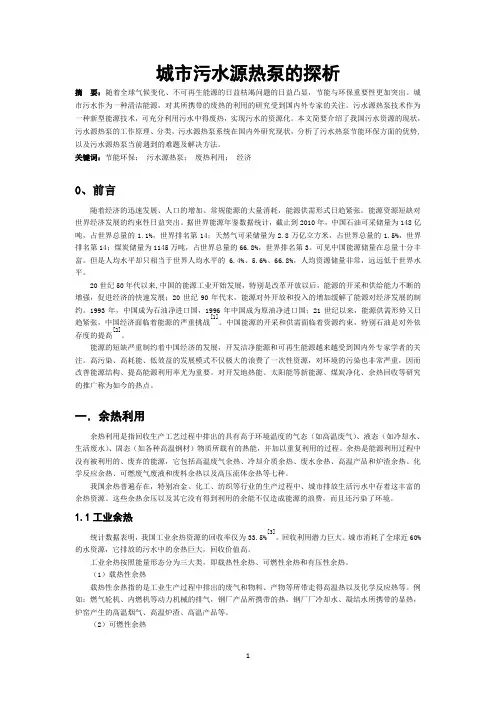

城市污水源热泵的探析 摘 要：随着全球气候变化、不可再生能源的日益枯竭问题的日益凸显，节能与环保重要性更加突出。城市污水作为一种清洁能源，对其所携带的废热的利用的研究受到国内外专家的关注。污水源热泵技术作为一种新型能源技术，可充分利用污水中得废热，实现污水的资源化。本文简要介绍了我国污水资源的现状，污水源热泵的工作原理、分类，污水源热泵系统在国内外研究现状，分析了污水热泵节能环保方面的优势,以及污水源热泵当前遇到的难题及解决方法。 关键词：节能环保； 污水源热泵； 废热利用； 经济 0、前言 随着经济的迅速发展、人口的增加、常规能源的大量消耗，能源供需形式日趋紧张。能源资源短缺对世界经济发展的约束性日益突出。据世界能源年鉴数据统计，截止到2010年，中国石油可采储量为148亿吨，占世界总量的1.1%，世界排名第14；天然气可采储量为2.8万亿立方米，占世界总量的1.5%，世界排名第14；煤炭储量为1145万吨，占世界总量的66.8%，世界排名第3。可见中国能源储量在总量十分丰富。但是人均水平却只相当于世界人均水平的 6.4%、5.6%、66.8%，人均资源储量非常，远远低于世界水平。 20世纪50年代以来,中国的能源工业开始发展，特别是改革开放以后，能源的开采和供给能力不断的增强，促进经济的快速发展；20世纪90年代末，能源对外开放和投入的增加缓解了能源对经济发展的制约。1993年，中国成为石油净进口国，1996年中国成为原油净进口国；21世纪以来，能源供需形势又日趋紧张，中国经济面临着能源的严重挑战 [1]。中国能源的开采和供需面临着资源约束，特别石油是对外依存度的提高[2]。 能源的短缺严重制约着中国经济的发展，开发洁净能源和可再生能源越来越受到国内外专家学者的关注。高污染、高耗能、低效益的发展模式不仅极大的浪费了一次性资源，对环境的污染也非常严重，因而改善能源结构、提高能源利用率尤为重要。对开发地热能、太阳能等新能源、煤炭净化、余热回收等研究的推广称为如今的热点。 一．余热利用 余热利用是指回收生产工艺过程中排出的具有高于环境温度的气态（如高温废气）、液态（如冷却水、生活废水）、固态（如各种高温钢材）物质所载有的热能，并加以重复利用的过程。余热是能源利用过程中没有被利用的、废弃的能源，它包括高温废气余热、冷却介质余热、废水余热、高温产品和炉渣余热、化学反应余热、可燃废气废液和废料余热以及高压流体余热等七种。 我国余热普遍存在，特别冶金、化工、纺织等行业的生产过程中、城市排放生活污水中存着这丰富的余热资源。这些余热余压以及其它没有得到利用的余能不仅造成能源的浪费，而且还污染了环境。 1.1工业余热 统计数据表明，我国工业余热资源的回收率仅为33.5% [3]。回收利用潜力巨大。城市消耗了全球近60% 的水资源，它排放的污水中的余热巨大，回收价值高。 工业余热按照能量形态分为三大类，即载热性余热、可燃性余热和有压性余热。 （1）载热性余热 载热性余热指的是工业生产过程中排出的废气和物料、产物等所带走得高温热以及化学反应热等。例如：燃气轮机、内燃机等动力机械的排气，钢厂产品所携带的热，钢厂厂冷却水、凝结水所携带的显热，炉窑产生的高温烟气、高温炉渣、高温产品等。 （2）可燃性余热
污水源热泵系统工作原理及特点优势 污水源热泵系统利用污水（生活废水、工业温水、工业设备冷却水、生产工艺排放的废温水），借助制冷循环系统，通过消耗少量的电能，在冬天将水资源中的低品质能量“汲取”出来，经管网供给室内空调、采暖系统、生活热水系统；夏天，将室内的热量带走，并释放到水中，以达到夏季空调的效果。污水源热泵系统的特点与优势：我国北方地区，冬季采暖主要是依靠煤、石油、天然气等石化燃料的燃烧来获得。采暖与环保成为一对难以解决的矛盾。城市污水是北方寒冷地区不可多得的热泵冷热源。它的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得污水源热泵系统比传统空调系统运行效率要高，节能和节省运行费用效果显著。原生污水源热泵系统以原生污水为热源，冬季采集来自污水的低品位热能，借助热泵系统，通过消耗部分电能，将所取得的能量供给室内取暖；在夏季把室内的热量取出，释放到水中，以达到夏季空调的目的。它有以下特点： 1。环保效益显著原生污水源热泵系统是利用了原生污水作为冷热源，进行能量转换的供暖空调系统，污水经过换热设备后留下冷量或热量返回污水干渠，污水与其他设备或系统不接触，污水密闭循环，不污染环境与其他设备或水系统。供热时省去了燃煤、燃气、燃油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。我国年污水排放量达464亿m，可节省用煤量0.33亿吨，以全国年总能耗30亿吨标煤计算，达到了1。1%，若按暖通空调的一次能源消耗量10 亿吨标煤计算，达3.3%。同时每年可减少排放量达72万吨。 2。高效节能冬季，污水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。 3。污水源参数 (1)污水水质问题城市污水包括工业废水,工业冷却水,及生活污水,而城市二级污水是经过一级物化处理和二级生化处理,去除了污水中大量的杂质,降低了污水的腐蚀度,更有利于污水中热能提取。 (2)污水水温保障城市污冬暖夏凉,常年温度稳定,污水水温在冬季比环境温度高15--20度,夏季温度比环境温度低10--15度。因此热泵具有良好的热源,污水源热泵系统利用温差在5度,因此污水源热泵空调系统完全可以在高效率运行。 (3)污水量的保证城市污水水量的变化主要是生活污水的变化,而生活污水的出水量基本保持不变。(4)污水换热器: 污水中含有大量油性污物,流经换热管时会产生挂膜现象,关闭黏结粘泥,从而增大换热热阻,影响换热效率,因此在设计污水换热时使污水走管程,同时设置自动反清洗装置,在换热器运行期间定时进行反冲洗,保证换热效率,提高热能利用 率。 4。综合分析 (1)污水源热泵系统运行稳定水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得热泵系统运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问 题。 (2)一机多用此热泵系统可供暖、空调，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。城市污水源热泵系统利用城市污水，冬季取热供暖，夏季排热制冷，全年取热供应生活热水，夏季空调
浅析国内污水源热泵 城市污水是由工业废水和生活污水组成，水量巨大，是一种蕴含丰富低位热能的可再生热能资源，污水源热泵空调系统则是以城市污水作为建筑的冷热源，解决建筑物冬季采暖、夏季空调和全年热水供应的重要技术，也是城市污水资源化开发利用的思路和有效途径。同时减少了城市废热和CO2、SO2、NOX、粉尘等污染物的排放。 专家介绍，污水源热泵系统是我国当前各类热泵技术中发展和应用前景最被看好的一种。目前，该技术较为成熟，国内外工程实例很多，20世纪80年代初在瑞典、挪威等北欧国家就已经开始对污水源热泵技术的应用，而现在我国污水源热泵也得到一定程度的应用。数据统计显示，应用污水源热泵系统比电锅炉加热节省2/3以上的电能，比传统的燃煤锅炉节省l/2以上的煤炭资源。由于污水源热泵的热源温度全年较为稳定，其制冷、制热系数比传统的空气源热泵高出40%左右，其运行费用仅为普通中央空调的50-60%。 虽然污水源热泵系统的应用前景被看好，但是还有几个问题急需要解决。污水源热泵系统污水的取水和换热是污水源热泵技术中的关键问题。在污水取水技术上，我国已经形成具有自主知识产权的多种污水取水技术，成功的解决了城市原生污水和污水厂二级处理污水取水问题。在污水换热技术上，我国则刚刚起步，许多问题等待解决。 首先，从污水源热泵技术的换热器结构设计的角度，由于城市污水的非牛顿特性和复杂性，其年度特性的测定非常困难，污泥污垢导热性能也难以测试，因此增加了污水换热器的设计难度，在设计污水换热器时目前只能进行估算，黏度取清水的10倍以上。其次，从国内外现有强化换热技术看，污水侧换热管内置毛刷和弹簧的清污方法尽管提高了污水换热效率，但也增加了内置物被污泥粘住、发生换热管路堵塞的问题；循环流化床除污和强化换热技术也存在长期运行后清污小球是否被污泥粘住、不能继续工作的问题。而对于城市污水在管外强化换热的问题，目前国内外基本是处于空白状态。另外，从污水源热泵技术发展过程中人们的工作重点看，人们普遍重视该技术工程应用类问题的研究和开发，而污水污水换热过程中污水流动特性、污泥污垢生长和去除、污水换热和强化换热等关键基础性问题的研究处于刚刚起步阶段，而该类问题的研究和解决必将是解决工程应用问题的前提和基础。 专家认为，污水换热器污水侧除污与强化换热是目前污水源热泵技术在解决稳定取水问题后，又一个迫切需要解决的关键问题，它直接关系到污水源源热泵技术系统在全年运行能耗的高低，关系到该项技术的实际节能效果，关系到污水换热设备结构大小和设备投资，关系到污水源热泵技术进一步推广应用。
空气源热泵与水源热泵比较 一、概述： 在我国主要利用三种热泵技术，分别是水源热泵，地源热泵，以及空气源热泵。 热泵即可制冷，又可制热。制冷时，其工作原理跟一般的冷气机没有区别；制热时，利用制冷循环系统的热端，将冷凝器排出的热量送入室内采暖或加热生活用水。这时，热泵的运行过程看起来就像是把低温端的热量，源源不断地抽送到高温端一样，所以形象地称之为热泵。如果热泵的冷端（蒸发器）直接置于室外的空气之中，称之为空气源热泵；如果其冷端（蒸发器）通过管道埋植于水中，则称之为水源热泵。 二、水源热泵 2.1优点： 2.1.1水源热泵技术属可再生能源利用技术 2.1.2水源热泵属经济有效的节能技术 2.1.3水源热泵环境效益显著 2.1.4水源热泵一机多用，应用范围广 2.1.5水源热泵空调系统维护费用低 2.1.6水源热泵高效节能。水源热泵是目前空调系统中能效比（COP值）最高的制冷、制热方式，理论计算可达到7（空气源热泵理论值为2--6），实际运行4～6。 2.2水源热泵的应用限制 2.2.1利用会受到制约；
2.2.2可利用的水源条件限制，对开式系统，地源要求必须满足一定的温度、水量和清洁度； 2.2.3水层的地理结构的限制，对于从地下抽水回灌的使用，必须考虑到使用地的地质的结构，保证用后尾水的回灌可以实现； 2.2.4投资的经济性，由于受到不同地区、不同用户及国家能源政策、燃料价格的影响，虽然总体来说，水源热泵的运行效率较高、费用较低，但与传统的空调制冷取暖方式相比，在不同地区不同需求的条件下，水源热泵的投资经济性会有所不同； 2.3水源热泵目前的市场状况： 水源热泵目前主要应用在北方冬季寒冷的地区，而在广阔的南方很少见到身影。 主要原因：南方主要以空气源热泵为主，冬天对空调制热的依赖不如北方明显，主要用来洗澡，所以空气源热泵基本能满足需要，并且工程相对简单，造价成本要低。所以这类产品有较大的局限性，所以必须要走产品的差异化道路，来做好产品的推广！ 三、污水源热泵： 3.1简介：污水源热泵是水源热泵的一种。众所周知，水源热泵的优点是水的热容量大，设备传热性能好，所以换热设备较紧凑；水温的变化较室外空气温度的变化要小，因而污水源热泵的运行工况比空气源热泵的运行工况要稳定。处理后的污水是一种优良的引入注目的低温余热源，是水/水热泵或水/空气热泵的理想低温热源。 3.2污水源热泵的形式
热泵站长岗位责任制 1、负责热泵站及换热站的全面日常管理工作，并对全站的运行和安全工作负责。 2、认真履行公司的各项规章制度，组织站内员工定期召开班内会议，总结评比阶段性工作，合理指挥生产运行，不断改进和纠正工作中的不足。 3、认真组织设备维修计划，保证供热期间设备正常运转，实现优质 供暖。 4、认真贯彻执行各种规章制度，把安全工作放在首位，带头执行上 级命令，使安全工作真正落到实处。 5、认真抓好设备备件、材料消耗的管理工作。 6、每班、每月及采暖期运行成本统计，通过总结班次运行问题进行 评估考核。 7、要本着为热用户实行优质服务的原则，带领全站员工做好供热、 制冷工作。 8、在日常工作中，坚持深入现场、搞好节能运行、技术学习，不断 提高站内职工运行业务素质和节能技术素质，确保质量、安全、
各 项标准化工作达标。 9、认真完成公司上级领导交办的各项临时工作，并及时反馈。 维修工岗位责任制 1、严格按照《热泵站供暖安全运行操作规程》进行操作，牢固树立 安全第一的思想，定期对设备进行安全试验，准确调整各设备统参数。 2、严格执行设备的检修制度及设备的停送电制度，确保设备的安全运行。 3、定期检查设备的运行情况，定期进行换热机组清洗保养和有计划 进行设备拆检维修，严禁设备、仪表带病运行，确保设备完好。 4、认真填写设备的运行、保养、维护及大修记录。 5、结合实际，对热泵、水泵、循环泵及热交换器等设备进行合理科 学匹配运行，达到高效节能运转。 6、严格执行材料领用、使用制度，最大限度节约材料，搞好修旧利
废，降低成本。 7、负责设备及管道的外观清洁工作。 8、爱岗敬业，认真学习专业知识，精通业务，钻研技术，熟练掌握 热交换器及其附属设备的工作原理和操作。
【每日一帖】污水源热泵常见问题（2011.09.26） 1、污水源热泵热源条件？污水源的特点？ 答：城市污水是工业废水与生活污水的总和，是城市余热型可再生性清洁能源，包括原生污水（指市政干渠污水）与污水处理厂二级出水，其作为热泵冷热源具有如下特点： 2、城市污水的体量？ （1）城市污水量为城市供水量的85%以上，数量巨大，相关部门预测，2010年我国年污水排放量达720亿m3，若全部将污水热能再生利用，按5℃温降计算，污水源热泵系统可为面积10亿m2以上的建筑供暖，为城市年新建筑面积的3倍。在市区内既可分散性小规模应用，也可建设大型热泵站，系统机组装机容量单台可在100kW-2000kW之间，甚至更大。 3、城市污水的温度如何？ （2）城市污水水温相对较高且随季节变化幅度较小，通常在10℃以内，具有冬暖夏凉的冷热特点，温度全年在10-25℃之间，适合暖通空调冬夏两用，供暖时水温较地下水温高3-5℃，制冷时较空气温度低10-15℃。 4、城市污水的分布如何？ （3）我国能源资源分布不均，煤炭等矿产资源有60%分布在华北，水力资源有70%分布在西南，而经济发达、工业和人口化较集中（约占全国人口总数的37%）的南方八省一市的能源却比较缺乏，煤炭量占全国的2%，水力资源仅为10% 。而城市污水热能分布于各大中城市市区内，与人口及城市工业化程度成正比，将城市污水作为一种新能源，在适当优化能源结构的同时，缓解了能源缺乏及分布的不均匀性问题。在目前可利用条件下，污水源热泵能为15% 以上的建筑物供暖空调。 、 5、污水源热泵的能效比？各级污水的性能和特点？ （4）城市污水是载热水体，热容量大，相对空气源、土壤源而言，换热设备具有较高的传热系数，热泵系统运行效率高，空气源、土壤源热泵制热系数在3
污水源热泵介绍 城市污水中所赋存的热能是一种可回收和利用的清洁能源，弃之为废，用之为宝。因此，在对城市污水进行处理的同时利用其中的热能，是城市污水资源化利用的有效途径?。污水处理厂的出水量大。水质稳定。常年温度在13—25℃。污水源热泵是以污水作为热源进行制冷、制热循环的一种空调装置。污水源热泵具有热量输出稳定，COP值高，换热效果好，机组结构紧凑等优点。 1 污水源热泵技术的应用对于城市污水中低位能源的开发利用。前苏联和北欧等区域供热较发达的国家对此方面的研究比较活跃。由于能源危机及环境问题的日益突出。美国、日本、德国等发达国家都纷纷投入大量的财力和人力进行此项研究，并取得了一定的发展。 我国的污水源热泵应用目前还刚刚起步。北京高碑店污水处理厂、北京北小河污水处理厂、河北秦皇岛污水处理厂和哈尔滨马家沟截流渠污水项目等分别在这方面进行了有益的尝试，且运行效果良好。但目前应用的供热供冷面积较小，与污水中含有的巨大能量相比不成比例，污水源热能利用是大有潜力的。 污水源热泵空调系统技术系统特点： 不受建筑冷热平衡的限制，不打井、不埋管、将污水变废为宝，适用于各种类型的建筑供热、制冷及生活热水。 应用条件： 建筑物附近有污水干渠且污水量充足。 环保及经济效益： 夏季空调过程中，将废热排放到污水中，而不是像常规空调那样通过冷却塔排放到大气中，可避免“热岛效应”、避免霉菌污染、避免噪声污染。 冬季替代传统锅炉供热，减少燃煤、减少CO2等有毒、有害物质的排放，每利用1t污水，相当于减少燃煤2㎏，减少CO2排放3kg。 我国每年污水排放量约750亿m3，可供13.2亿㎡以上的建筑采暖、空调，如果将污水全面利用起来，每年可节约燃煤1.5亿吨，减少CO2排放4.5亿吨。 污水的温度冬暖夏凉，经过我公司的实际检测，冬季哈尔滨污水最低温度12℃，夏季重庆污水最高温度24℃，所以污水是最好的冷、热源。 与常规市政锅炉供热和冷水机组比较，运行费用降低30%以上，同时，热泵可以一机多用（供冷、供热、生活热水），使系统初投资降低30%以上。 能源问题已成为举世关注的焦点。海洋作为 容量巨大的可再生能源在目前尚未得到充分的开 发。我国海岸线长达3万多公里，有众多的岛屿和 半岛。对于各沿海地区，海洋资源极为丰富。海水 源热泵空调系统将是人们关注的一个重要课题。 我国大部分海域海水温度适合水源热泵对温 度的要求。根据有关部门测定资料，青岛沿黄海冬 季海水(水面以下5 m处)在1月15～31日，其温 度不仅高于空气温度而且相当稳定。当空气温度
污水源热泵优点和缺点 我国北方地区，冬季采暖主要是依靠煤、石油、天然气等石化燃料的燃烧来获得。采暖与环保成为一对难以解决的矛盾。城市污水是北方寒冷地区不可多得的热泵冷热源。它的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得污水源热泵比传统空调系统运行效率要高，节能和节省运行费用效果显著。 总结起来，绿特污水源热泵技术具有以下特点： 1.环保效益显著 原生污水源热泵是利用了城市废热作为冷热源，进行能量转换的供暖空调系统，污水经过换热设备后留下冷量或热量返回污水干渠，污水与其他设备或系统不接触，污水密闭循环，不污染环境与其他设备或水系统。供热时省去了燃煤、燃气、然油等锅炉房系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却水塔，避免了冷却塔的噪音及霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。 2.高效节能 冬季，污水体温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。供暖制冷所投入的电能在1KW时可得到5KW左右的热能或冷能。能源利用效率远高于其他形式的中央空调系统。 3.运行稳定可靠 水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得污水源热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。 4.一机多用，可应用范围广 污水源热泵可供暖、空调，一机多用，一套系统可以替换原来的锅炉加空调的两套装置或系统。城市污水热泵空调系统利用城市污水，冬季取热供暖，夏季排热制冷，全年取热供应生活热水，夏季空调季节可实施部分免费生活热水供应。一套系统冬夏两用，实现三联供。 5.投资运行费用低
论述污水源热泵 随着经济的发展，资源需求量急剧增加，环境污染日趋严重，严重影响了人们的生活和经济的持续发展。为了解决以上问题，我们国家提出一系列节能减排措施，污水资源的开发利用就是其中一项重要措施。污水是一种比较理想的低温热源，这些污水排放时温度在29度～32度之间，废水里蕴藏着大量低品位热能。而且，浴池每天排放的洗澡废水量较为稳定。这些废水以往通过的地下管道进行排放，不仅白白损失了大量热能，还大量浪费宝贵的水资源。如果将浴室的污水源热能回收重新利用就有很大的发展空间。 我国北方地区，冬季浴池热水主要是依靠传统设备用煤等石化燃料的燃烧来获得。用传统设备与环保成为一对难以解决的矛盾。冬季，污水温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度比环境空气温度低，所以制冷的冷凝温度降低，使得冷却效果好于风冷式和冷却塔式，机组效率提高。浴池设备提供热量时能效比相对于电能锅炉为1比15。能源利用效率远高于其他形式的水源热泵系统。水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源，水体温度较恒定的特性，使得污水源热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。浴池污水是北方寒冷地区不可多得的热泵冷热源。它的温度一年四季相对稳定，冬季比环境空气温度高，夏季比环境空气温度低，这种温度特性使得污水源热泵比传统燃煤浴池设备系统运行效率要高，节能和节省运行费用效果显著。 现今浴池设备越来越多，可是真正让我们满意的却很少，有的是污染环境，有的季节限制，还有的浪费资源等等，那么我们怎么选，怎么办？洗浴行业竞争越来越激烈，国家强制要求拆除燃煤锅炉，洗浴成本越来越高，利益越来越低，企业怎么生存？有许多老板选择不做，有许多也在面临这样做，浴池设备燃煤锅炉改造迫不及待，怎样才能获得利益获得生存已经困扰着我们。浴池设备的重要就不言而喻了，我们要跟上时代，发掘先机，不要烦恼就要跟上时代，跟上社会的步伐。 接下来我就给大家介绍一种新型浴池设备——高效污水源热泵，它是沈阳华蓝环保科技有限公司技术突破后最新研制的产品，不受季节、环境、气候的影响，独有专利技术，通过污水源进行加热，还具有净化污水作用，由于污水源温度较高，机组运行效率飞跃提升，由于不使用其它资源，技术先进，运行成本非常低，夏季还免费制冷。肯定会有人问?它是真的吗？在这里我肯定回答你，它具有国家颁发的专利产品证书（专利号201320604342.5/20132060432.6），华蓝污水源热泵系统主要由大温差污水源热泵机组、砂滤罐、预热板式换热器械、清洗设备、预热系统、蓄热水箱、相应循环水泵机组及连接管路等组成，用于浴室的废水热能回收，将洗浴废水与大温差污水源热泵系统惊醒有机结合，先将洗浴废水与自来水在预热换热器内进行换热，提高自来水的进水温度，然后在大温差污水源热泵系统中进行加热，充分高效利用洗浴废水中的热能，有效提高洗浴热水的出水温度节能环保，具有很好的实用性。在夏季时，可以利用污水源热泵制取冷冻水，用于房间内部需要供冷的场所，如大厅，客房等等。因为本机组是以制取热水为主，因此制冷是免费提供，可以降低系统综合能耗，取代锅炉或其他加热方式，同时可以取代原有空调，能够产生很好的经济效益和社会效益，广泛适用于宾馆、酒店、游泳池、洗浴中心等产所。 现今已有全国各地数十家已经使用，您可以自己亲自去验证。并且加热每吨42℃热水只需3度电，而且只要洗浴的人越多，还会越省电。华蓝本着标本兼治；治本为主的原则，利用污水源热泵的综合治理解决根本问题，利用公司先进的技术，实现投资回报和社会利益最大化。
污水源热泵应用潜力分析- 暖通论文 [摘要]我国北方地区冬季采暖主要依靠煤、石油、天然气等石化燃料，采暖与环保成为一对难以解决的矛盾。城市污水水量大，常年温度在13～21℃之间，蕴涵了大量的热能，是一个优良的低温余热源。利用水源热泵技术，提取污水中的热能，可变废为宝为建筑物提供冷热源。 [关键词]城市污水；水源热泵；供热制冷 中图分类号：TU831 文献标识码：A 文章编号：1009-914X（2017）08-0105-01 引言 污水源热泵技术是水源热泵技术的一种，该技术可利用低品位的热源一城市污水，采用热泵的工作原理，通过输人少量高位电能，实现低品位热源向高品位热源的转换。通过采用污水源热泵技术，夏季将建筑物中的热量转移到污水源中，冬季从污水源中提取热量为建筑物供暖。按照热力学理论，通常消耗1kW的电量，用户可得到4kW 左右的热量或冷量。污水源热泵技术利用的是城市中废弃的污水资源，所以它更节能环保、更有利于资源的可持续发展。 1 污水源热泵的特点 1.1 污水源热泵技术特点 1.1.1 环保效益显著 原生污水源热泵是利用城市废热作为冷热源，进行能量交换的供暖空调系统，污水经过换热设备后留下冷量或热量返回污水干渠，污
水密闭循环与其他设备或系统不接触。供热时省去了燃煤、燃气、燃油等锅炉燃烧系统，没有燃烧过程，避免了排烟污染；供冷时省去了冷却塔，避免了冷却塔的噪音和霉菌污染。不产生任何废渣、废水、废气和烟尘，环境效益显著。 1.1.2 高效节能 冬季，污水体的温度比环境空气温度高，所以热泵循环的蒸发温度提高，能效比也提高。而夏季水体温度比环境温度要低，所以制冷的冷凝温度降低，使得冷却效果好于风冷和冷却塔式制冷.机组效率提高。供暖供冷所投入的电能在1kW时可得到5kW左右的热能或冷能。能源利用效率远高于其他形式的中央空调统。 1.1.3 运行稳定可靠 污水体的温度一年四季相对稳定，其波动的范围远远小于空气的变动，是很好的热泵热源和空调冷源。水体温度较恒定的特性，使得污水源热泵机组运行更可靠、稳定，也保证了系统的高效性和经济性。不存在空气源热泵的冬季除霜等难点问题。 1.1.4 一机多用，应用范围广 污水源热泵可供暖、制冷，一机多用。 1.1.5 初投资、运行费用低 城市污水源?岜镁哂谐跬蹲实?.运行费低的巨大经济优势。运行效果良好，经济效益显著。污水源热泵系统的机房面积仅为其他系统的5O%。系统根据室外温度及室内温度要求自动调节，可做到无人值守，同时也可做到联网监控。污水源热泵系统原理简单，设备的
热泵机房操作流程及注意事项 一、系统启、停流程 1、系统开启流程： 2、系统关闭流程： 二、各子系统运行流程 1、外网系统补水操作流程 1. 确定自来水已接通，各相关阀门开启； 2. 补水泵控制柜上指示灯亮； 3. 各相关阀门均已开启, 内外网已连通； 4. 开启自动补水或手动补水； 5. 观察系统水泵前后压力； 6. 任意开启单台系统水泵，运转5-10分钟停止。观察压力变化； 7. 静压低于下限值继续补水； 8. 重复步骤7；直至静压稳定并保压3小时； 9. 单台结束后。开双台，然后3台。重复上述步骤； 10.外网系统注水结束。 2、中介水补水操作流程 1. 确定自来水已接通，各相关阀门开启； 2. 补水泵控制柜上指示灯亮； 3. 开启自动补水或手动补水； 4. 同时开启中介水泵（补水过程，抽取水箱水）； 5. 观察各热泵机组中介水侧进出口压力； 6. 适当停止水泵等待空气排出（此操作需要先关闭水箱补水阀门）； 7. 电触电压力值达到0.15mpa 时停止补水；否则开启电磁阀系统补水。 检查：中介水，系统水补水结束后，任意开启对应热泵的中介水泵，系统水泵，
观察热泵操作面板上水流量开关是否闭合。如果未闭合检查水泵前后压力，继续补水。 3、污水系统操作流程 1.确定各相关阀门开启； 2.逐台开启污水泵； 3.观察水泵流量，运行电流； 4.观察污水进水管上压力。 三、运行中的注意事项 1)在启动与关闭过程中，应使每一级水泵的操作时间间隔最少为1分钟； 2)热泵的开关间隙时间不应小于15分钟； 3)每日定时检测各控制点数据，并做好记录（运行记录见附表）； 4)本采暖系统分高、中、低三区，每区有两台热泵，操作人员应根据天气状况 调整热泵的运行数量，以便达到最佳的节能和采暖效果。 四、维护保养 1)热泵等系统中的各类设备应按厂家的相关说明定期维护、保养； 2)污水换热器应在一个采暖季结束后进行清洗，并在污水侧充注清水，关紧阀 门； 3)在下一个采暖季开始前检查系统各设备运行情况，并检查中介水中乙二醇的 浓度，有需重新调配时，应及时添加乙二醇溶液。
建筑节能技术读书报告 建环０９０１ ０９１３０４１３７ 姚明政
关于污水源热泵系统的初步认识及浅层探讨 一、定义 污水源热泵是污水热能利用的一种形式。它是以城市污水作为热源，通过消耗少量电能，在冬季把贮存于污水中的热能“提取”出来为建筑物供热；在夏季则把建筑物室内的热能“提取”出来，释放到污水中，从而降低室温，达到制冷效果的一种装置。 二、污水源热泵的分类 污水源热泵系统按照热泵机组机房的布置情况可分为集中式、半集中式和分散式的污水源热泵系统；按照其使用的污水的处理状态可分为以未处理过的污水作为热源的污水源热泵系统、以中水作为热源的污水源热泵系统；按照污水和热泵中的热交换器是否直接进行热交换，可分为直接利用系统和间接利用系统。污水源热泵直接利用系统是污水直接与热泵的热交换部分进行热交换，该系统多以中水作为热源，如图1示； 图 1 水源热泵直接利用系统
而间接利用系统是指污水换热器将污水的热能传递给清水，清水再和热泵进行热交换，该系统一般以未处理的污水作为热源，如图2示。直接利用方式的热能提取效率高，一般直接利用方式的节能率比间接利用方式高 7% 左右 图 2 水源热泵间接利用系统 三、工作原理 城市污水处理厂二沉池排水温度随所在地理纬度不同有所变化，一般冬季为8－20℃，夏季为23－28℃。 冬季供热运行时，废水经旋转式连续过滤除污器净化后，由污水提升泵加压流经污水源热泵专用蒸发器，在蒸发器内，废水中的热焓被进入蒸发器的低温液态工质汽化吸收。废水温度降 5－7 ℃后回放至排水口排放，或进入中水处理装置处理后另做它用。在蒸发器内汽化后的低温工质气体经吸气管进入压缩机，经绝热压缩后变为高温高压工质过热气体，并经排气管进入污水源热泵专用冷凝器，在冷凝器内，采暖（空调）系统的回水，吸收高温高压工质气体的汽化潜热温度升至50－55℃后向用户供热，而高温工质气体则冷凝为液态，经节流后再进入蒸发器，重复上述过程，不断地吸收废水中的热量。
城市原生污水源热泵系统技术解析报告 北京和利时恒业热能科技有限公司 二零一一年五月
目录 一. 建设污水源热泵的意义 (3) 二、污水的热能利用 (4) 三．污水源热泵的实现 (7) 四．污水源热泵系统的效益分析 (8)
一. 建设污水源热泵的意义： （1）缓解能源消耗紧张： 在全国建筑能耗占总能耗的很大比例，而在建筑能耗中暖通空调的能耗更是占有举足轻重的位置，预测2020年我国暖通空调能耗量将达到10亿吨标煤，占总能耗的30%以上。开发利用低位可再生洁净能源是暖通空调能源消耗的新模式。可再生性清洁能源包括太阳能、风能、水能、生物质能、地热能和工业余热、城市废热等等，相对其他类型的冷热源，城市污水具有独特优势，是一种理想的低位冷热源。利用污水作为冷热源对建筑进行采暖空调可以直接减少其他短缺能源的消耗，同时还可以达到废物利用的目的，是资源再生利用，发展循环经济，建设节约型社会，友好环境的重要措施。目前满液式热泵机组在蒸发器进水温度1℃以上时，机组制热性能系数也在4以上，以火力发电效率0.33计算，热泵机组的一次能源利用率大于1.33。而效率较高的集中供热系统（燃煤或燃气）一次能源利用率也仅在0.65-0.9之间。因此热泵系统节能量达50%。 （2）保护、友好环境： 我国能源消耗中，煤占70%以上，以煤为主的能源结构下，暖通空调用能是大气污染的主要因素之一。在全球空气污染最严重的10个城市中，中国占有5个，包括北京、上海、沈阳、西安和广州，北京冬季供暖期中TSP （总悬浮颗粒物）、2CO 、2SO 、x NO 等严重超标。资料表明，70%的TSP 、90%的2SO 、60%的x NO 和85%的矿物燃料生成的2CO 来自燃煤，暖通空调引起的污染物排放量占总排放量的15%以上。燃煤排放2SO 引起的酸雨污染已扩展全国整个面积的30%-40%，造成的经济损失接近国民生产总值的2%。另外，全球2CO 等温室气体的排放给人类带来重大损失，全球温暖化的经济成本是全球经济总产值（GWP ）的10%~20%。暖通空调的能源消耗给环境带来了巨大压力。原生污水源热泵空调系统是利用污水作为冷热源（夏天制冷时往污水干渠里排放多余的热量，冬天采暖时从污水里提取热量为室内供暖；因为经测量污水的温度夏天低于室外温度10度左右，冬天温度可达10-15度左右，故此可以利用此温差与室内供冷和供暖），无燃烧、无排渣、无排烟等过程，无环境污染问题。另外，污水经过换热设备后留下冷量或热量返回到污水干渠，污水与其他设备或系统不接触，密闭循环，不污染环境与其他设备或水系统。
