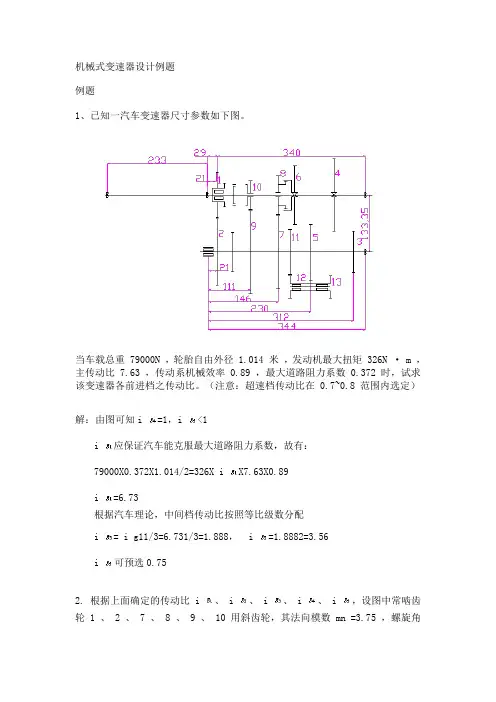

机械式变速器设计例题
例题

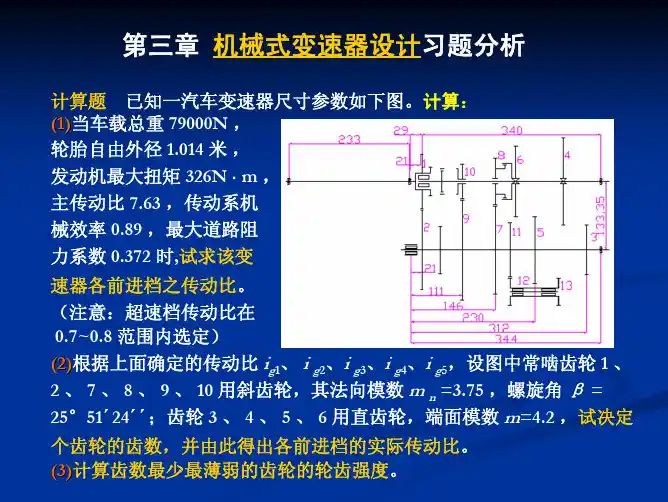

1、已知一汽车变速器尺寸参数如下图。
当车载总重 79000N ,轮胎自由外径 1、014 米 ,发动机最大扭矩 326N · m ,主传动比 7、63 ,传动系机械效率 0、89 ,最大道路阻力系数 0、372 时,试求该变速器各前进档之传动比。(注意:超速档传动比在 0、7~0、8 范围内选定)
解:由图可知i =1,i <1
i 应保证汽车能克服最大道路阻力系数,故有:
79000X0、372X1、014/2=326X i X7、63X0、89
i =6、73
根据汽车理论,中间档传动比按照等比级数分配
i = i g11/3=6、731/3=1、888, i =1、8882=3、56
i 可预选0、75
2、根据上面确定的传动比 i 、 i 、 i 、 i 、 i ,设图中常啮齿轮 1 、 2 、 7 、 8 、 9 、 10 用斜齿轮,其法向模数 mn =
3、75 ,螺旋角
β=25051’24”;齿轮 3 、 4 、 5 、 6 用直齿轮,端面模数 m=4、0 ,试决定各齿轮的齿数,并由此得出各前进档的实际传动比。
解:z1+z2=2Acosβ/ mn=64…………、(1)
z4+z3=2A/m=66、7≈67
Z3=12~17,取Z3=12,则Z4=55
i =Z2XZ4/(Z1XZ3)=6、73 得到
Z2/Z1=1、468 ………………………、(2)
解(1) (2)得Z1=26,Z2=38
同理 i = Z2XZ6/(Z1XZ5)=3、56 即 Z6/Z5=2、436…………、(3)
Z5+Z6=67……………………………………………………………………………、、(4)
解(3 )(4)得 Z5=20,Z6=47
i = Z2XZ8/(Z1XZ7)=1、888,即 Z8/Z7=1、29…………………、、、(5)
z8+z7=2Acosβ/
mn=64 (6)
解(5 )(6)得Z7=28,Z8=36
i = Z2XZ10/(Z1XZ9)=0、75,即 Z10/Z9=0、51…………………、、(7)
z10+z9=2Acosβ/
mn=64 (8)
解(8 )(7)得z9=42,Z10=22
实际传动比:
i =Z2XZ4/(Z1XZ3)=6、7 i = Z2XZ6/(Z1XZ5)=3、43
i = Z2XZ8/(Z1XZ7)=1、88 i = Z2XZ10/(Z1XZ9)=0、77
i =1
3、计算齿数最少最薄弱的齿轮的轮齿强度。
略
4、下图为一组合式变速器,I为主变速器,有四个前进档,II为副变速器,有两个档,图中轴2为输入轴,轴15为输出轴,轴13为辅助动力输出,如给自卸车举升机构提供动力,轴3与轴14就是空套的,没有刚性连接,齿轮8与齿轮18就是常啮合的。若主变速器的四个前进档的传动比为1-i-i2-i3,其中i>1,副变
速器传动比为:1-i4,请解答以下问题:
（1）包括倒档在内,总共可以得到多少个档位？
（2）按照从低速档(传动比较大)到高速档(传动比较小)的顺序说明各档位的传动路线;
（3）计算该组合式变速器的所有前进档的传动比。
解:(1) 总共有10个档,其中2个倒档,8个前进档。
(2)1档:2-1-4-3-5-20-d-19-18-10-14-11-16-17-15
2档:2-1-4-3-b’-b-d-19-18-10-14-11-16-17-15
3档:2-1-4-3-a’-a-c-19-18-10-14-11-16-17-15
4档:2-c-19-18-10-14-11-16-17-15
5档:2-1-4-3-5-20-d-19-17-15
6档:2-1-4-3-b’-b-d-19-17-15
7档:2-1-4-3-a’-a-c-19-17-15
8档:2-c-19-17-15
低速倒挡:2-1-4-3-5-7-6-9-8-18--10-14-11-16-17-15
高速倒档:2-1-4-3-5-7-6-9-8-18-17-15
(3)各前进档的传动比为i主×i副,1档至8档的传动比为:i7-i6-i5-i4-i3-i2-i-1
《机械设计基础》作业答案 第一章平面机构的自由度和速度分析1－1 1－2 1－3 1－4 1－5
自由度为： 1 1 19 21 1 )0 1 9 2( 7 3 ' )' 2( 3 = -- = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 8 2 6 3 2 3 = - ? - ? = - - = H L P P n F 1－6 自由度为 1 1 )0 1 12 2( 9 3 ' )' 2( 3 = - - + ? - ? = - - + - =F P P P n F H L 或： 1 1 22 24 1 11 2 8 3 2 3 = -- = - ? - ? = - - = H L P P n F 1－10
自由度为： 1 128301)221142(103')'2(3=--=--?+?-?=--+-=F P P P n F H L 或： 1 22427211229323=--=?-?-?=--=H L P P n F 1－11 2 2424323=-?-?=--=H L P P n F 1－13：求出题1-13图导杆机构的全部瞬心和构件1、3的角速度比。 1334313141P P P P ?=?ωω
1 1314133431==P P ω 1－14：求出题1-14图正切机构的全部瞬心。设s rad /101=ω，求构件3的速度3v 。 s mm P P v v P /20002001013141133=?===ω 1－15：题1-15图所示为摩擦行星传动机构，设行星轮2与构件1、4保持纯滚动接触，试用瞬心法求轮1与轮2的角速度比21/ωω。 构件1、2的瞬心为P 12 P 24、P 14分别为构件2与构件1相对于机架的绝对瞬心 1224212141P P P P ?=?ωω
一、单项选择题 1．一对齿轮传动，小齿轮1选用45钢调质，大齿轮选用45钢正火，它们的齿面接触应力。 A. σH1＞σH2 B. σH1＜σH2 C. σH1=σH2 D. 条件不足，不能作出判断 2．设计一对闭式软齿面齿轮传动时，为使两齿轮的寿命接近，大、小齿轮的硬度选择时，应使。 A. 两者硬度相等 B. 小齿轮硬度高于大齿轮硬度 C. 大齿轮硬度高于小齿轮硬度 D. 小齿轮采用硬齿面，大齿轮采用软齿面 3．两轴在空间交错90o的传动，已知传动比较大，则宜选用。A．直齿圆柱齿轮传动B．斜齿圆柱齿轮传动C．圆锥齿轮传动D．蜗轮蜗杆传动4．在蜗杆传动中，当其他条件相同时，增加蜗杆头数z1，则传动效率。 A. 降低 B. 提高 C. 不变 D. 提高也可能降低 5．选取V带型号，主要取决于。 A. 带的线速度 B.带的紧边拉力 C. 带的有效拉力 D. 带传递的功率和小带轮转速 6．链条的节数宜采用。 A. 奇数 B. 偶数 C. 质数 D. 链轮齿数的整数倍 7．设计减速器中的轴，其一般设计步骤为_____。 A．先进行结构设计，再按转矩、弯曲应力和安全系数校核 B．按弯曲应力初估直径，再进行结构设计，最后校核转矩或安全系数 C．根据安全系数定出轴径和长度，再校核转矩和弯曲应力 D．按扭转强度初估轴径，再做结构设计，最后校核弯扭合成强度或安全系数8．不宜用来同时承受径向载荷和轴向载荷。 A. 圆锥滚子轴承 B. 角接触球轴承 C. 深沟球轴承 D. 圆柱滚子轴承 9．下列各种牙型的螺纹，主要用于联接的螺纹是。 A. 三角形螺纹 B. 矩形螺纹 C. 梯形螺纹 D. 锯齿形螺纹 10．当两个被联接件之一太厚，不宜制成通孔，且需要经常拆卸时，往往采用。 A. 螺钉联接 B. 螺栓联接 C. 双头螺柱联接 D. 紧定螺钉联接 二、填空题 1．闭式软齿面齿轮传动一般按强度进行设计计算，主要针对的失效形式是，确定的参数是；闭式硬齿面齿轮传动一般按强度进行设计计算，主要针对的失效形式是，确定的参数是。 2．在带传动的失效形式中，是由于过载引起的。是带传动中不可避免的现象。
此文档下载后即可编辑 一、 填空题 1. 机械是（机器）和（机构）的总称。 2. 机构中各个构件相对于机架能够产生独立运动的数目称为（自由度）。 3. 平面机构的自由度计算公式为：（F=3n-2P L -P H ）。 4. 已知一对啮合齿轮的转速分别为n 1、n 2，直径为D 1、D 2，齿数为z 1、z 2，则其传动比i= （n 1/n 2）= （D 2/D 1）= （z 2/ z 1）。 5. 铰链四杆机构的杆长为a=60mm ，b=200mm ，c=100mm ，d=90mm 。若以杆Ｃ为机架，则此四杆机构为（双摇杆机构）。 6. 在传递相同功率下，轴的转速越高，轴的转矩就（越小）。 7. 在铰链四杆机构中，与机架相连的杆称为（连架杆），其中作整周转动的杆称为（曲柄），作往复摆动的杆称为（摇杆），而不与机架相连的杆称为（连杆）。 8. 平面连杆机构的死点是指（从动件与连杆共线的）位置。 9. 平面连杆机构曲柄存在的条件是①（最短杆与最长杆长度之和小于或等于其它两杆长度之和）②（连架杆和机架中必有一杆是最短杆）。 10. 平面连杆机构的行程速比系数Ｋ=1.25是指（工作）与（回程）时间之比为（1.25），平均速比为（1：1.25）。 11. 凸轮机构的基圆是指（凸轮上最小半径）作的圆。 12. 凸轮机构主要由（凸轮）、（从动件）和（机架）三个基本构件组成。 13. 带工作时截面上产生的应力有（拉力产生的应力）、（离心拉应力）和（弯曲应力）。 14. 带传动工作时的最大应力出现在（紧边开始进入小带轮）处，其值为：σmax=σ1＋σb1＋σc 。 15. 普通Ｖ带的断面型号分为（Y 、Z 、A 、B 、C 、D 、E ）七种，其中断面尺寸最小的是（Y ）型。 16. 为保证齿轮传动恒定的传动比，两齿轮齿廓应满足（接触公法连心线交于一定点）。
1．在疲劳曲线上，以循环基数N0为界分为两个区：当N≥N0时，为（无限寿命区）区；当N ＜N0时，为（有限寿命区）区。 2．刚度是指机械零件在载荷作用下抵抗（弹性变形）的能力。零件材料的弹性模量越小，其刚度就越（小）。 3．润滑油的（油）性越好，则其产生边界膜的能力就越强；（粘度）越大，则其内摩擦阻力就越大。 4．为改善润滑油在某些方面的性能，在润滑油中加入的各种具有独特性能的化学合成物即为（添加剂）。 5．正是由于（弹性滑动）现象，使带传动的传动比不准确。带传动的主要失效形式为（打滑）和（带的疲劳破坏）。 6．蜗杆传动的主要缺点是齿面间的（相对滑动速度）很大，因此导致传动的（效率）较低、温升较高。 7．链传动水平布置时，最好（紧边）边在上，（松边）在下。 8．设计中，应根据被联接轴的转速、（转矩）和（直径）选择联轴器的型号。 9．径向滑动轴承的半径间隙与轴颈半径之比称为（相对间隙）；而（偏心距）与（半径间隙）之比称为偏心率 。 10．对于普通平键，考虑到载荷分布的不均匀性，双键联接的强度按（1.5 ）个键计算。 1．当所受轴向载荷通过（螺栓组形心）时，螺栓组中各螺栓承受的（轴向工作拉力）相等。2．从结构上看，带轮由（轮毂）、轮辐和（轮缘）三部分组成。 3．在直齿圆柱齿轮传动的接触疲劳强度计算中，以（节点）为计算点，把一对轮齿的啮合简化为两个（圆柱体）相接触的模型。 4．按键齿齿廓曲线的不同，花键分为（矩形）花键和（渐开线）花键。 5．请写出两种螺纹联接中常用的防松方法：（双螺母等）和（防松垫圈等）。
6．疲劳曲线是在（应力比）一定时，表示疲劳极限 与（循环次数）之间关系的曲线。 γN 7．理论上为（点）接触或（线）接触的零件，在载荷作用下，接触处局部产生的应力称为接触应力。 8．开式齿轮传动的主要失效形式是：（齿面的磨粒磨损）和（断齿）。 9．径向滑动轴承的条件性计算主要是限制压强、（速度）和（pv值）不超过许用值。10．在类型上，万向联轴器属于（无弹性元件的挠性）联轴器，凸缘联轴器属于（刚性）联轴器。 二、选择填空（每空1分，共10分） 1．下列磨损中，不属于磨损基本类型的是（ 3 ）；只在齿轮、滚动轴承等高副零件上经常出现的是（ 2 ）。 （1）粘着磨损；（2）表面疲劳磨损； （3）磨合磨损；（4）磨粒磨损。 2．在通过轴线的截面内，（1 ）的齿廓为直边梯形；在与基圆柱相切的截面内，（3 ）的齿廓一侧为直线，另一侧为曲线。 （1）阿基米德蜗杆；（2）法向直廓蜗杆； （3）渐开线蜗杆；（4）锥蜗杆。 3、对于直齿圆柱齿轮传动，其齿根弯曲疲劳强度主要取决于（4 ）；其表面接触疲劳强度主要 取决于（ 1 ）。 （1）中心距和齿宽；（2）中心距和模数； （3）中心距和齿数；（4）模数和齿宽。 4、对于径向滑动轴承，（1 ）轴承具有结构简单，成本低廉的特点；（ 3 ）轴承必须成对使 用。 （1）整体式；（2）剖分式； （3）调心式；（4）调隙式。 5．在滚子链传动的设计中，为了减小附加动载荷，应（4 ）。 （1）增大链节距和链轮齿数；（2）增大链节距并减小链轮齿数； （3）减小链节距和链轮齿数；（4）减小链节距并增加链轮齿数。 6．对中性高且对轴的削弱又不大的键联接是（ 1 ）联接。
第一课螺纹连接 1.问：常用螺纹的类型主要有哪些？ 答：普通螺纹、米制锥螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹。 2.问：哪些螺纹主要用于联接？哪些螺纹主要用于传动？ 答：普通螺纹、米制锥螺纹、管螺纹主要用于联接。梯形螺纹、矩形螺纹和锯齿形螺纹主要用于传动。 3.问：螺纹联接的基本类型有哪些？ 答：螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接。其它还有地脚螺栓联接、吊环螺钉联接和T型槽螺栓联接等。 4.问：螺纹联接预紧的目的是什么？ 答：预紧的目的在于增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相对滑移。 5.问：螺纹联接防松的方法按工作原理可分为哪几种？ 答：摩擦防松、机械防松（正接锁住）和铆冲防松（破坏螺纹副关系）等。 6.问：受拉螺栓的主要破坏形式是什么？ 答：静载荷下受拉螺栓的损坏多为螺纹部分的塑性变形和断裂。变载荷下多为栓杆部分的疲劳断裂。 7.问：受剪螺栓的主要破坏形式是什么？ 答：螺栓杆和孔壁的贴合面上出现压溃或螺栓杆被剪断。 8.问：为了提高螺栓的疲劳强度，在螺栓的最大应力一定时，可采取哪些措施来降低应力幅？并举出三个结构例子。 答：可采取减小螺栓刚度或增大被联接件刚度的方法来降低应力幅。1）适当增加螺栓的长度；2）采用减小螺栓杆直径的腰状杆螺栓或空心螺栓；3）在螺母下面安装弹性元件。 9.问：螺纹联接设计时均已满足自锁条件，为什么设计时还必须采取有效的防松措施？ 答：在静载荷及工作温度变化不大时，联接一般不会自动松脱。但在冲击、振动、载荷变化、温度变化较大或高温下均造成联接间摩擦力减小或瞬时消失或应力松驰而发生联接松脱。 10.问：横向载荷作用下的普通螺栓联接与铰制孔用螺栓联接两者承受横向载荷的机理有何不同？当横向载荷相同时，两种 答：前者靠预紧力作用，在接合面间产生的摩擦力来承受横向力；后者靠螺栓和被联接件的剪切和挤压来承载。前者由于靠摩擦传力，所需的预紧力很大，为横向载荷的很多倍，螺栓直径也较大。 11.问：承受预紧力Fo和工作拉力F的紧螺栓联接，螺栓所受的总拉力F2是否等于Fo+F？为什么？ 答：不等于。因为当承受工作拉力F后，该联接中的预紧力Fo减为残余预紧力F1，故F2=F1+F 12.问：对于紧螺栓联接，其螺栓的拉伸强度条件式中的系数1.3的含义是什么？ 答：系数1.3是考虑到紧联接时螺栓在总拉力F2的作用下可能补充拧紧，故将总拉力增加30%以考虑此时扭转切应力的影响。 第二课带传动 1.问：带传动常用的类型有哪些？ 答：在带传动中，常用的有平带传动、V带传动、多楔带传动和同步带传动等。 2.问：V带的主要类型有哪些？
答题： 1、此机构运动简图中无复合铰链、1局部自由度、1个虚约束。此机构中有6个自由杆件，8个低副，1个高副。自由度F=3n-2PL-Ph=3*6-2*8-1=1 2、此机构中编号1～9，活动构件数n=9，滚子与杆3联接有局部自由度，滚子不计入活动构件数，.B、C、 D、G、H、I、6个回转副(低副)，复合铰链J，2个回转副(低副)，A、K，各有1个回转副+1个移动副，此两处共4个低副，低副总数PL =6+2+4 =12，.两齿轮齿合处E，有1个高副，滚子与凸轮联接处F，有1个高副，高副总数PH =1+1=2. 自由度F =3n -2PL -PH =3*9-2*12-2=1 3、此机构有6个自由杆件，在C点有1个复合铰链，有1个虚约束、9个低副，没有高副。自由度 F=3n-2PL=3*5-2*7=1
答题： 1、不具有急回特性，其极位夹角为零，即曲柄和连杆重合的两个位置的夹角为0 2、(1)有急回特性，因为AB可以等速圆周运动，C块做正、反行程的往复运动，且极位夹角不为0°。 （2）当C块向右运动时，AB杆应做等速顺时针圆周运动，C块加速运动；压力角趋向0°，有效分力处于加大过程，驱动力与曲柄转向相反。所以，曲柄的转向错误。 3、（1）AB杆是最短杆，即Lab+Lbc(50mm)≤Lad(30mm)+Lcd（35mm），Lab最大值为15mm. （2）AD杆是最短杆，以AB杆做最长杆，即Lab+Lad(30mm)≤Lbc(50mm)+Lcd（35mm），Lab最大值为55mm. (3)满足杆长和条件下的双摇杆机构，机架应为最短杆的对边杆，显然与题设要求不符，故只能考虑不满足杆长和条件下的双摇杆机构，此时应满足条件： Lab＜30mm且Lab+45＞30+35即20mm＜Lab＜30mm
华南理工大学期末考试 《机械设计》试卷B 一、选择题（共30分、每小题2分） 1、链传动作用在轴和轴承上的载荷比带传动要小，这主要是因为（ C ）。 A、链传动只用来传递较小功率 B、链速较高，在传递相同功率时圆周力小 C、链传动是啮合传动，无需大的张紧力 D、链的质量大，离心力大 2、直齿圆柱齿轮传动，当齿轮直径不变，而减小模数增加齿数时，则（ C ）。 A、提高了轮齿的弯曲强度 B、提高了齿面的接触强度 C、降低了轮齿的弯曲强度 D、降低了齿面的接触强度 3、受中等冲击载荷、支承刚度较差、速度较高的两轴之间宜选用（ A ）。 A．弹性柱销联轴器 B．凸缘联轴器 C. 十字滑块联轴器 D．万向联轴器 4、带传动工作时，设小带轮为主动轮，则带的最大应力发生在带（ C ）。 A．进入大带轮处 B．离开大带轮处 C. 进入小带轮处 D．离开小带轮处 5、有一减速器传动装置由带传动、链传动和齿轮传动组成，其安排顺序以方案 （ A ）为好。 A．带传动齿轮传动链传动 B．链传动齿轮传动带传动 C．带传动链传动齿轮传动 D．链传动带传动齿轮传动 6．螺纹联接防松的根本问题在于（ C ）。 A、增加螺纹联接的轴向力 B、增加螺纹联接的横向力 C、防止螺纹副的相对转动 D、增加螺纹联接的刚度 7．为联接承受横向工作载荷的两块薄钢板，一般采用的螺纹联接类型应是（ A ）。 A．螺栓联接 B. 双头螺柱联接 C．螺钉联接 D. 紧定螺钉联接
8．齿面硬度HB ≤350HBS 的闭式钢制齿轮传动中，主要失效形式为（ B ）。 A ．齿面磨损 B ．齿面点蚀 C ．齿面胶合 D. 轮齿折断 9.不完全液体润滑滑动轴承，验算][pv pv 是为了防止轴承（ B ）。 A. 过度磨损 B. 过热产生胶合 C. 产生塑性变形 D. 发生疲劳点蚀 10、对于温度变化不大的短轴，考虑结构简单，轴承部件的轴向固定方式宜采用（ A ）。 A ．两端固定 B ．两端游动 C ．一端固定一端游动 D ．A ，B ，C 均可以 11、在蜗杆传动设计中，除规定模数标准化外，还规定蜗杆直径d 1取标准，其目的是（ B ）。 A ．限制加工蜗杆的刀具数量 B ．限制加工蜗轮的刀具数量并便于刀具的标准化 C ．为了装配方便 D ．为了提高加工精度 12、工作时承受弯矩并传递转矩的轴称为（ B ）。 A 、转动心轴 B 、转轴 C 、传动轴 D 、固定心轴 13、普通平键的主要失效是（ A ）。 A ．工作面被压溃或键被剪断 B ．工作面产生胶合破坏 C. 工作面产生过度磨损 D ．键被弯曲折断 14、带传动产生弹性滑动的原因是由于（ D ）。 A 、带不是绝对挠性体 B 、带与带轮间的摩擦系数偏低 C 、带绕过带轮时产生离心力 D 、带的紧边与松边拉力不等 15、非液体摩擦滑动轴承正常工作时，其工作面的摩擦状态是（ C ）。 A 、完全液体摩擦状态 B 、干摩擦状态 C 、边界摩擦或混合摩擦状态 D 、不确定 1．在一般工作条件下，齿面硬度HB ≤350的闭式齿轮传动，通常的主要失效形式为 【 】
一、计算图所示振动式输送机的自由度。 解：原动构件1绕A 轴转动、通过相互铰接的运动构件2、3、4带动滑块5作往复直线移动。构件2、3和4在C 处构成复合铰链。此机构共有5个运动构件、6个转动副、1个移动副，即n ＝5，l p ＝7，h p ＝0。则该机构的自由度为 F =h l p p n --23=07253-?-?=1 二、在图所示的铰链四杆机构中，设分别以a 、b 、c 、d 表示机构中各构件的长度，且设a ＜d 。如 果构件AB 为曲柄，则AB 能绕轴A 相对机架作整周转动。为此构件AB 能占据与构件AD 拉直共线 和重叠共线的两个位置B A '及B A ''。由图可见，为了使构件AB 能够转至位置B A '，显然各构件的长 度关系应满足 c b d a +≤+ （3-1） 为了使构件 AB 能够转至位置B A ''，各构件的长度关系应满足 c a d b +-≤)(或b a d c +-≤)( 即c d b a +≤+ （3-2） 或b d c a +≤+ （3-3） 将式(3-1)、(3-2)、(3-3)分别两两相加，则得 c a ≤ b a ≤ d a ≤ 同理，当设a ＞d 时，亦可得出 c b a d +≤+ b a b d +≤+ b a c d +≤+ 得c d ≤b d ≤a d ≤ 分析以上诸式，即可得出铰链四杆机构有曲柄的条件为： （1）连架杆和机架中必有一杆是最短杆。 （2）最短杆与最长杆长度之和不大于其他两杆长度之和。 上述两个条件必须同时满足，否则机构中便不可能存在曲柄，因而只能是双摇杆机构。 通常可用以下方法来判别铰链四杆机构的基本类型： （1）若机构满足杆长之和条件，则： ① 以最短杆为机架时，可得双曲柄机构。
机械设计课程设计答辩经典题目
机械设计课程设计答辩经典题目 1． 你所设计的传动装置的总传动比如何确定和分配的？ 答题要点：由选定的电动机满载转速和工作机转速，得传动装置总传动比为：i w m n n = 总传动比为各级传动比的连乘积，即 齿轮带i i i ?=，V 带传动的传动比范围在2—4 间，单级直齿轮传动的传动比范围在3—6间，一般前者要小于后者。 2． 在闭式齿轮传动中，若将齿轮设计成软齿面，一般使两齿轮齿面硬度有一 差值，为多少HBS ？，为什么有差值？ 答题要点：20—50HBS ；因为一对齿轮在同样时间，小齿轮轮齿工作次数较大齿轮的材料多，齿根弯曲疲劳强度较大齿轮低为使其强度和寿命接近，小齿轮齿面硬度应较大齿轮大。 3． 简述减速器上部的窥视孔的作用。其位置的确定应考虑什么因素？ 答题要点：在减速器上部开窥视孔，可以看到传动零件啮合处的情况，以便检查齿面接触斑点和齿侧间隙。润滑油也由此注入机体内。窥视孔开在机盖的顶部，应能看到传动零件啮合，并有足够的大小，以便于检修。 4． 轴上的传动零件（如齿轮）用普通平键作周向固定时，键的剖面尺寸b ×h 值是根据何参数从标准中查得？ 答题要点：与齿轮相配合处轴径的大小；答辩时，以从动齿轮上键联接为例，让考生实际操作。 5． 当被联接件之一不易作成通孔，且需要经常拆卸时，宜采用的螺纹联接形 式是螺栓联接、双头螺柱联接还是螺钉联接？ 答题要点：螺钉联接。 6． 在设计单级原柱齿轮减速器时，一般减速器中的最大齿轮的齿顶距箱体的 距离大于30—50mm ，简述其主要目的。 答题要点：圆柱齿轮和蜗杆蜗轮浸入油的深度以一个齿高为宜，但不应小于10mm ，为避免油搅动时沉渣泛起，齿顶到油池底面的距离不应小于30～50mm 7． 你所设计的齿轮减速器中的齿轮传动采用何种润滑方式？轴承采用何种润 滑方式？简述润滑过程。 答题要点：齿轮传动采用浸油润滑方式；轴承采用飞溅润滑或脂润滑方式。以飞溅润滑为例，当轴承利用机体内的油润滑时，可在剖分面联接凸缘上做出输油沟，使飞溅的润滑油沿着机盖经油沟通过端盖的缺口进入轴承 8． 简述减速器的油标的作用。 答题要点：检查减速器内油池油面的高度，经常保持油池内有适量的油，一般在箱体便于观察、油面较稳定的部位，装设油标。 9． 齿轮和轴满足何种条件时，应齿轮和轴一体，作成齿轮轴。
1-1至1-4解机构运动简图如下图所示。 图题1-1解图图题1-2解图 图题1-3解图图题1-4解图 题 2-3 见图。 题 2-7 解 : 作图步骤如下（见图）： （ 1 ）求，；并确定比例尺。 （ 2 ）作，顶角，。 （ 3 ）作的外接圆，则圆周上任一点都可能成为曲柄中心。 （ 4 ）作一水平线，于相距，交圆周于点。 （ 5 ）由图量得，。解得： 曲柄长度： 连杆长度： 题 2-7图 3-1解 图题3-1解图 如图所示，以O为圆心作圆并与导路相切，此即为偏距圆。过B点作偏距圆的下切线，此线为 凸轮与从动件在B点接触时，导路的方向线。推程运动角如图所示。
3-2解 图题3-2解图 如图所示，以O为圆心作圆并与导路相切，此即为偏距圆。过D点作偏距圆的下切线，此线为 凸轮与从动件在D点接触时，导路的方向线。凸轮与从动件在D点接触时的压力角如图所示。 4-1解分度圆直径 齿顶高 齿根高 顶隙 中心距 齿顶圆直径 齿根圆直径 基圆直径 齿距 齿厚、齿槽宽 4-11解因 螺旋角 端面模数 端面压力角
当量齿数 分度圆直径 齿顶圆直径 齿根圆直径 4-12解（1）若采用标准直齿圆柱齿轮，则标准中心距应 说明采用标准直齿圆柱齿轮传动时，实际中心距大于标准中心距，齿轮传动有齿侧间隙，传动不 连续、传动精度低，产生振动和噪声。 （ 2）采用标准斜齿圆柱齿轮传动时，因 螺旋角 分度圆直径 节圆与分度圆重合， 4-15答：一对直齿圆柱齿轮正确啮合的条件是：两齿轮的模数和压力角必须分别相等，即 、。 一对斜齿圆柱齿轮正确啮合的条件是：两齿轮的模数和压力角分别相等，螺旋角大小相等、方向 相反（外啮合），即、、。 一对直齿圆锥齿轮正确啮合的条件是：两齿轮的大端模数和压力角分别相等，即、。 5-1解：蜗轮 2和蜗轮3的转向如图粗箭头所示，即和。
1、为什么轮齿的弯曲疲劳裂纹首先发生在齿根受拉伸一侧？ 解题要点： （1）齿根弯曲疲劳强度计算时，将轮齿视为悬臂梁，受载荷后齿根处产生的弯曲应力最大。 （2）齿根过渡圆角处尺寸发生急剧变化，又由于沿齿宽方向留下加工刀痕产生应力集中。 （3）在反复变应力的作用下，由于齿轮材料对拉应力敏感，故疲劳裂纹首先发生在齿根受拉伸一侧。 2、有一闭式齿轮传动，满载工作几个月后，发现硬度为200~240HBS 的齿轮工作表面上出现小的凹坑。试问：（1）这是什么现象？（2）如何判断该齿轮是否可以继续使用？（3）应采取什么措施？ 解题要点： （1）已开始产生齿面疲劳点蚀，但因“出现小的凹坑”，故属于早期点蚀。 （2）若早期点蚀不再发展成破坏性点蚀，该齿轮仍可继续使用。 （3）采用高粘度的润滑油或加极压添加剂于没中，均可提高齿轮的抗疲劳点蚀的能力。 3、一对齿轮传动，如何判断大、小齿轮中哪个齿面不易产生疲劳点蚀？哪个轮齿不易产生弯曲疲劳折断？并简述其理由。 解题要点： （1） 大、小齿轮的材料与热处理硬度及循环次数N 不等，通常21HP HP σσ>， 而21H H σσ=，故小齿轮齿面接触强度较高，则不易出现疲劳点蚀。 （2）比较大、小齿轮的 1 11 Sa Fa FP Y Y σ与 2 22 Sa Fa FP Y Y σ，若 1 11 Sa Fa FP Y Y σ< 2 22 Sa Fa FP Y Y σ，则表明小齿的弯 曲疲劳强底低于大齿轮，易产生弯曲疲劳折断；反之亦然。 4、图为两级斜齿圆柱齿轮减速器，已知条件如图所示。试问： （1） 低速级斜齿轮的螺旋线方向应如何选择才能使中间 轴Ⅱ上两齿轮所受的轴向力相反？ （2） 低速级小齿轮的螺旋角β2应取多大值，才能使 轴Ⅱ轴上轴向力相互抵？
机械设计基础典型试题二 一、选择题（每小题2分总分２０分） 1. 机构具有确定运动的条件是原动构件数 ( ) 机构的自由度数。 A.多于 B. 等于 C. 少于 2. 凸轮机构在从动杆运动规律不变情况下，若缩小凸轮基园半径，则压力角 ( ) 。 A. 减小 B. 不变 C. 增大 3. 在铰链四杆机构中，有可能出现死点的机构是 ( ) 机构。 A. 双曲柄 B. 双摇杆 C. 曲柄摇杆 4. 一标准直齿圆柱齿轮传动，如果安装时中心距A＞，其传动比i ( ) 。 A. 增大 B. 不变 C. 减小 5. 蜗杆传动效率较低，为了提高其效率，在一定的限度内可以采用较大的 ( ) 。 A. 模数 B. 蜗杆螺旋线升角 C. 蜗杆直径系数 D. 蜗杆头数 6. 当两个被联接件之一太厚，不宜制成通孔，且联接需要经常拆装时，适宜采用 ( ) 联接。 A. 螺栓 B. 螺钉 C. 双头螺柱 7. 带传动工作时产生弹性滑动的主要原因是 ( ) 。 A. 带的预拉力不够 B. 带的紧边和松边拉力不等 C. 带和轮之间的摩擦力不够 8. 有A、B两对齿轮传动，A对齿轮的齿宽系数比B对齿轮大，其它条件相同，则其齿向载荷分布不均 的程度 ( ) 。 A. A对小 B. B对小 C. A、B对相同 9. 凸缘联轴器和弹性圈柱销联轴器的型号是按 ( ) 确定的。
A. 许用应力 B. 许算转矩 C. 许用功率 10. 一根转轴采用一对滚动轴承支承，其承受载荷为径向力和较大的轴向力，并且有冲击、振动较 大。因此宜选择 ( ) 。 A. 深沟球轴承 B. 角接触球轴承 C. 圆锥滚子轴承 二、填空题（每小题 2分） 1. 两构件通过 ( ) 或 ( ) 接触组成的运动副称为高副；通过 ( ) 接触组成的运动副称为低 副。 2. 齿轮在轴上的周向固定，通常是采用 ( ) 联接，其截面尺寸是根据 ( ) 查取标准而确定的. 3. 一对标准斜齿圆柱齿轮正确啮合的条件是 ( ) 。 4. 软齿面的闭式齿轮传动的设计准则是 ( ) 。 5. 链传动的主要失效形式是，设计时从 ( ) 图中选择链条的链号。 6. 带传动工作时，带中的应力有 ( ) 、 ( ) 和 ( ) ，其中最大应力发生在 ( )处。 7. 蜗杆作主动件的蜗杆传动可以具有自锁作用，其含义是 ( ) ，实现自锁的条件是( )。 8. 转轴的设计步骤一般是先按 ( ) 粗略计算 d min ，然后进行 ( ) ，最后选择危险截面按 ( )校核计算。 9. 滑动轴承润滑作用是减少 ( ) ，提高 ( ) ，轴瓦的油槽应该开在 ( ) 载荷的部位. 10. 6313 轴承，其类型是 ( ) 轴承， ( ) 系列，内径 ( ) mm ， ( ) 级精度。
11-1 解1）由公式可知： 轮齿的工作应力不变，则则，若，该齿轮传动能传递的功率 11-2解由公式 可知，由抗疲劳点蚀允许的最大扭矩有关系： 设提高后的转矩和许用应力分别为、 当转速不变时，转矩和功率可提高 69%。 11-3解软齿面闭式齿轮传动应分别验算其接触强度和弯曲强度。（ 1）许用应力查教材表 11-1小齿轮45钢调质硬度：210～230HBS取220HBS；大齿轮ZG270-500正火硬度：140～170HBS，取155HBS。 查教材图 11-7， 查教材图 11-10 , 查教材表 11-4取， 故： （ 2）验算接触强度，验算公式为：
其中：小齿轮转矩 载荷系数查教材表11-3得齿宽 中心距齿数比 则： 、，能满足接触强度。 （ 3）验算弯曲强度，验算公式： 其中：齿形系数：查教材图 11-9得、 则： 满足弯曲强度。 11-4解开式齿轮传动的主要失效形式是磨损，目前的设计方法是按弯曲强度设计，并将许用应力降低以弥补磨损对齿轮的影响。 （ 1）许用弯曲应力查教材表11-1小齿轮45钢调质硬度：210～230HBS取220HBS；大齿轮 45钢正火硬度：170～210HBS，取190HBS。查教材图11-10得 ,
查教材表 11-4 ，并将许用应用降低30% （ 2）其弯曲强度设计公式： 其中：小齿轮转矩 载荷系数查教材表11-3得取齿宽系数 齿数，取齿数比 齿形系数查教材图 11-9得、 因 故将代入设计公式 因此 取模数中心距 齿宽 11-5解硬齿面闭式齿轮传动的主要失效形式是折断，设计方法是按弯曲强度设计，并验算其齿面接触强度。
《机械设计基础》试题七答案 一、填空(每空1分，共20分) 1、渐开线标准直齿圆柱齿轮传动，正确啮合条件是模数相等，压力角相等。 2、凸轮机构的种类繁多，按凸轮形状分类可分为：盘形凸轮、移动凸轮、圆柱凸轮__________ 3、V带传动的张紧可采用的方式主要有：调整中心距和张紧轮装置。 4、齿轮的加工方法很多，按其加工原理的不同，可分为范成法和仿形法。 5、平面四杆机构中，若各杆长度分别为a=30, b=50, c=80，d=90,当以a为机架，则该四杆机构为双曲柄机构。 6、凸轮机构从动杆的运动规律，是由凸轮轮廓曲线所决定的。 7、被联接件受横向外力时，如采用普通螺纹联接，则螺栓可能失效的形式为—拉断。 二单项选择题(每个选项0.5分，共20分) ( )1、一对齿轮啮合时，两齿轮的 c _________ 始终相切。 (A) 分度圆(B) 基圆(C) 节圆(D) 齿根圆 ()2、一般来说，__a ______________ 更能承受冲击，但不太适合于较高的转速下工作。 (A) 滚子轴承(B) 球轴承(C) 向心轴承(D) 推力轴承 ( )3、四杆机构处于死点时，其传动角丫为A _____________ 。 (A) 0°(B) 90 °(C)Y >90°( D) 0° （）5、如图所示低碳钢的曲线，，根据变形发生的特点，在塑性变形阶段的强化 阶段（材料恢复抵抗能力）为图上__C __________ 段。 (A) oab (B) bc (C) cd (D) de （）6、力是具有大小和方向的物理量，所以力是_d ____ 。 （A）刚体（B）数量（C）变形体（D）矢量 （）7、当两轴距离较远，且要求传动比准确，宜采用 （A）带传动（B）—对齿轮传动（C）轮系传动（D）螺纹传动 （）8、在齿轮运转时，若至少有一个齿轮的几何轴线绕另一齿轮固定几何轴线转动, 轮系称为 a ________________ 。 （A）行星齿轮系（B）定轴齿轮系（C）定轴线轮系（D）太阳齿轮系 （）9、螺纹的a ______________ 被称为公称直径。 （A）大径（B）小径（C）中径（D）半径 （）10、一对能满足齿廓啮合基本定律的齿廓曲线称为__D_____________ 。 （A）齿轮线（B）齿廓线（C）渐开线（D）共轭齿廓 （B ）11、在摩擦带传动中 ________ 是带传动不能保证准确传动比的原因，并且是不可避 免的。 （A）带的打滑（B）带的弹性滑动（C）带的老化（D）带的磨损 （D ）12、金属抵抗变形的能力，称为____ 。 （A）硬度（B）塑性（C）强度（D）刚度 （B ）13、凸轮轮廓与从动件之间的可动连接是 B 。 （A）转动副（B）高副（C）移动副（D）可能是高副也可能是低副 （B ）14、最常用的传动螺纹类型是_c _____ 。 （A）普通螺纹（B）矩形螺纹（C）梯形螺纹（D）锯齿形螺纹 （）15、与作用点无关的矢量是_c ______ 。 （A）作用力（B）力矩（C）力偶（D）力偶矩 （）16、有两杆，一为圆截面，一为正方形截面，若两杆材料，横截面积及所受载荷相同, 长度不同，则两杆的_c—不同。 （A）轴向正应力b （B）轴向线应变& （C）轴向伸长厶I （D）横向线应变 机械设计模拟题 一、填空题（每小题2分，共20分） 1、机械零件的设计方法有理论设计经验设计模型试验设计。 2、机器的基本组成要素是机械零件。 3、机械零件常用的材料有金属材料高分子材料陶瓷材料复合材料。 4、按工作原理的不同联接可分为形锁合连接摩擦锁合链接材料锁合连接。 5、联接按其可拆性可分为可拆连接和不可拆连接。 6、可拆联接是指不需破坏链接中的任一零件就可拆开的连接。 7、根据牙型螺纹可分为普通螺纹、管螺纹、梯形螺纹、矩形螺纹、锯齿形螺纹。 8、螺纹大径是指与螺纹牙顶相切的假想圆柱的直径，在标准中被定为公称直径。 9、螺纹小径是指螺纹最小直径，即与螺纹牙底相切的假想的圆柱直径。 10、螺纹的螺距是指螺纹相邻两牙的中径线上对应两点间的轴向距离。 11、导程是指同一条螺纹线上的相邻两牙在中径线上对应两点间的轴线距离。 12、螺纹联接的基本类型有螺栓连接双头螺栓连接螺钉连接紧定螺钉连接。 13、控制预紧力的方法通常是借助测力矩扳手或定力矩扳手，利用控制拧紧力矩的方法来控制预紧力的大小。 14、螺纹预紧力过大会导致整个链接的结构尺寸增大，也会使连接件在装配或偶然过载时被拉断。 15、螺纹防松的方法，按其工作原理可分为摩擦防松、机械防松、破坏螺旋运动关系防松。 16、对于重要的螺纹联接，一般采用机械防松。 17、受横向载荷的螺栓组联接中，单个螺栓的预紧力F?为。 18、键联接的主要类型有平键连接半圆键连接楔键连接切向键连接。 19、键的高度和宽度是由轴的直径决定的。 20、销按用途的不同可分为定位销连接销安全销。 21、无键联接是指轴与毂的连接不用键或花键连接。 22、联轴器所连两轴的相对位移有轴向位移径向位移角位移综合位移。 23、按离合器的不同工作原理，离合器可分为牙嵌式和摩擦式。 24、按承受载荷的不同，轴可分为转轴心轴传动轴。 25、转轴是指工作中既承受弯矩又受扭矩的轴。 26、心轴是指只受弯矩不承受扭矩的轴。 27、传动轴是指只受扭矩不受弯矩的轴。 28、轴上零件都必须进行轴向和周向定位。 29、轴上常用的周向定位零件有键花键销紧定螺钉。 30、轴上零件的轴向定位常用轴肩套筒轴端挡圈轴端端盖圆螺母。 31、根据轴承中摩擦性质的不同，可把轴承分为滑动摩擦轴承和滚动摩擦轴承。 32、滑动轴承按其承受载荷方向的不同，可分为径向轴承和止推轴承。 33、滑动轴承的失效形式有磨粒磨损、刮伤、咬粘、疲劳剥落、腐蚀。 34、向心轴承是主要承受径向载荷的轴承。 35、推力轴承是指只能承受轴向载荷的轴承。 36、向心推力轴承是指能同时承受轴向和径向载荷的轴承。 37、轴承的基本额定寿命是指一组相同的轴承在相同条件下进行运转时，90%不发生点蚀破坏前的转数或工作小时数。 《机械设计基础》试题 一、选择题：本大题共10个小题，每小题1.5分，共15分。 1.通常情况下蜗杆传动中蜗杆和蜗轮的轴线交错角为（）度。 a）20 b）30 c）60 d）90 2. 渐开线标准直齿圆柱齿轮（短齿）的齿顶高系数为（），顶隙系数为（）。 a）1，0.1 b）0.8，0.2 c）0.8，0.3 d）1，0.25 3. 渐开线斜齿圆柱齿轮的正确啮合条件是（） a）模数相等 b）压力角相等 c）模数和压力角分别相等且为标准值 d）a，b，c都不对 4.用齿条形刀具加工标准直齿圆柱齿轮,当压力角为20°,齿顶系数为1时,不根切的最少齿数是多少?（） a） 15 b）16 c） 17 d）18 5.对于普通螺栓联接，在拧紧螺母时，螺栓所受的载荷是( )。 a）拉力 b）扭矩 c）压力 d）拉力和扭拒 6.调节机构中，如螺纹为双头，螺距为3mm，为使螺母沿轴向移动9mm，螺杆应转( ) 转。 a）3 b）4 c）5 d）1.5 7.根据（）选择键的结构尺寸：b×h。 a）扭矩； b）单向轴向力；c）键的材料；d）轴的直径。 8.下列铰链四杆机构中，能实现急回运动的是( )。 a）双摇杆机构 b）曲柄摇秆机构 c）双曲柄机构 9.设计V带传动时，控制带的最大线速度不要过大，其主要目的是为了( )。 a）使带的拉应力不致于过大 b）使带的弯曲应力不致于过大 c）使带的离心应力不致于过大 10.带传动作减速传动时，带的最大应力等于( )。 a）σ1+σb1+σc b）σ1+σb2+σc c）σ2+σb1+σc d）σ2+σb2+σc 二、填空题：每空0.5分，共11分。 1.螺纹按照其用途不同，一般可分为________和________。 2.对于渐开线齿轮，通常所说的齿形角是指________上的吃形，该齿形角已经标准化了， 中国农业大学简答题（常见） 第一课螺纹连接 1.问：常用螺纹的类型主要有哪些？ 答：普通螺纹、米制锥螺纹、管螺纹、梯形螺纹、矩形螺纹和锯齿形螺纹。 2.问：哪些螺纹主要用于联接？哪些螺纹主要用于传动？ 答：普通螺纹、米制锥螺纹、管螺纹主要用于联接。梯形螺纹、矩形螺纹和锯齿形螺纹主要用于传动。 3.问：螺纹联接的基本类型有哪些？ 答：螺栓联接、双头螺柱联接、螺钉联接、紧定螺钉联接。其它还有地脚螺栓联接、吊环螺钉联接和T型槽螺栓联接等。 4.问：螺纹联接预紧的目的是什么？ 答：预紧的目的在于增强联接的可靠性和紧密性，以防止受载后被联接件间出现缝隙或发生相对滑移。 5.问：螺纹联接防松的方法按工作原理可分为哪几种？ 答：摩擦防松、机械防松（正接锁住）和铆冲防松（破坏螺纹副关系）等。 6.问：受拉螺栓的主要破坏形式是什么？ 答：静载荷下受拉螺栓的损坏多为螺纹部分的塑性变形和断裂。变载荷下多为栓杆部分的疲劳断裂。 7.问：受剪螺栓的主要破坏形式是什么？ 答：螺栓杆和孔壁的贴合面上出现压溃或螺栓杆被剪断。 8.问：为了提高螺栓的疲劳强度，在螺栓的最大应力一定时，可采取哪些措施来降低应力幅？并举出三个结构例子。 答：可采取减小螺栓刚度或增大被联接件刚度的方法来降低应力幅。1）适当增加螺栓的长度；2）采用减小螺栓杆直径的腰状杆螺栓或空心螺栓；3）在螺母下面安装弹性元件。 9.问：螺纹联接设计时均已满足自锁条件，为什么设计时还必须采取有效的防松措施？ 答：在静载荷及工作温度变化不大时，联接一般不会自动松脱。但在冲击、振动、载荷变化、温度变化较大或高温下均造成联接间摩擦力减小或瞬时消失或应力松驰而发生联接松脱。 10.问：横向载荷作用下的普通螺栓联接与铰制孔用螺栓联接两者承受横向载荷的机理有何不同？当横向载荷相同时，两种 答：前者靠预紧力作用，在接合面间产生的摩擦力来承受横向力；后者靠螺栓和被联接件的剪切和挤压来承载。前者由于靠摩擦传力，所需的预紧力很大，为横向载荷的很多倍，螺栓直径也较大。 11.问：承受预紧力Fo和工作拉力F的紧螺栓联接，螺栓所受的总拉力F2是否等于Fo+F？为什么？ 答：不等于。因为当承受工作拉力F后，该联接中的预紧力Fo减为残余预紧力F1，故F2=F1+F 12.问：对于紧螺栓联接，其螺栓的拉伸强度条件式中的系数1.3的含义是什么？ 答：系数1.3是考虑到紧联接时螺栓在总拉力F2的作用下可能补充拧紧，故将总拉力增加30%以考虑此时扭转切应力的影响。 第二课带传动 1.问：带传动常用的类型有哪些？ 答：在带传动中，常用的有平带传动、V带传动、多楔带传动和同步带传动等。 教学日历 《机械设计基础》（80 学时）课程学习指南 一、基本情况 1 、课程名称：机械设计基础 课程英文译名：MACHINE DESIGN BASIS 2 、主要教材及参考书： 《机械设计基础》，宋宝玉主编，哈工大出版社出版。 《机械设计课程设计》，王连明主编，哈工大出版社。 《机械设计作业指导》，陈铁鸣、王连明主编，哈工大教材科。 《机械基础实验教材》，哈工大教材科 3 、教学时数80 学时（讲课：68 学时、习题课：2 学时、实验10 学时） 4 、考核方式及记分办法：平时作业10 分 实验10 分 随堂测试10 分 期末考试70 分 二、作业与实验 1、每章后的习题与作业 各主要章的课后习题作业有： 第一章：P3 ：1-1 题。 第二章：P48~49 ：2-14 ，2-24 （ a ）(c),2-25 题。 第三章：P67 ：3-10 ，3-12 ，3-15 题。 第四章：P83 ：4-9 题。 第五章：P103 ：5-9 题。 第六章：P136 ：6-12 ，6-13 ，6-14 ，6-15 题。 第七章：P149 ：7-9 ，7-10 题。 第八章：P160~161 ：8-5 ，8-10 题。 第九章：P170 ：9-4 题。 第十章：P194 ：10-13 ，10-14 ，10-15 题。 第十一章：P211~212 ：11-5 ，11-9 ，11-11 题。 第十二章：P230 ：12-1 ，12-4 ，12-5 题。 第十三章：P247 ：13-5 题。 第十四章：P256 ：14-4 题。 第十五章：P267 ：15-1 题。 2、设计性大作业 ? 平面四杆机构设计 ? 盘形凸轮机构设计 ? 齿轮传动设计 ? 螺旋起重器设计 ? 轴系部件设计 共五个设计性大作业，每个大作业都包括设计图纸一张和设计计算说明书一份。 3、实验 ①机构运动简图测绘实验（2h ）； ②齿轮范成实验（2h ）； ③带传动实验（2h ）； ④轴承部件拆装测绘实验（4h ）； 每个实验项目都有实验指导书。 实验报告要用学校统一印制的封面和实验报告纸书写，并装订成册。 ` 三、各章的主要内容、基本要求、重点与难点（按教学日历顺序） 第一章绪论（1h） 内容及基本要求： ? 掌握课程的研究对象和内容，本课程的性质和任务，本课程的学习方法。 ? 掌握机械的组成。 第二章机械设计概论（9h） 内容及基本要求： 1) 掌握机械设计的基本要求、一般过程。 2) 机械零件的主要失效形式和设计准则。机械零件的结构工艺性。 3 ）了解互换性的基本概念及作用，公差、偏差、配合的基本概念及选用原则，误差、精度的基本概念。 4 ）掌握尺寸公差与配合的选用与标注。 5 ）掌握表面粗糙度的选用与标注。 6) 掌握形位公差的选用与标注。 7 ）掌握有关机构组成中的构件、运动副、运动链及机构等概念，掌握机械运动简图的绘制。 8 ）掌握机构自由度的计算和机构具有确定运动的条件。 9 ) 掌握速度瞬心在机构分析中的应用。 10 ）了解现代设计方法 重点与难点： 钢的热处理方法及应用；各种公差、粗糙度的选用；机构自由度的计算。 第三章平面连杆机构（4h） 内容及基本要求： 1 ）掌握平面四杆机构的类型，压力角、传动角、死点位置等概念。 2 ）掌握平面四杆机构的演化，平面四杆机构的设计。机械设计考试题库(带答案)
(完整版)《机械设计基础》试题
机械设计经典问答题附答案
《机械设计基础》课程学习指南
