722型紫外可见分光光度计操作规程

722型紫外可见分光光度计操作规程
722型紫外可见分光光度计操作规程

722型紫外可见分光光度计操作规程

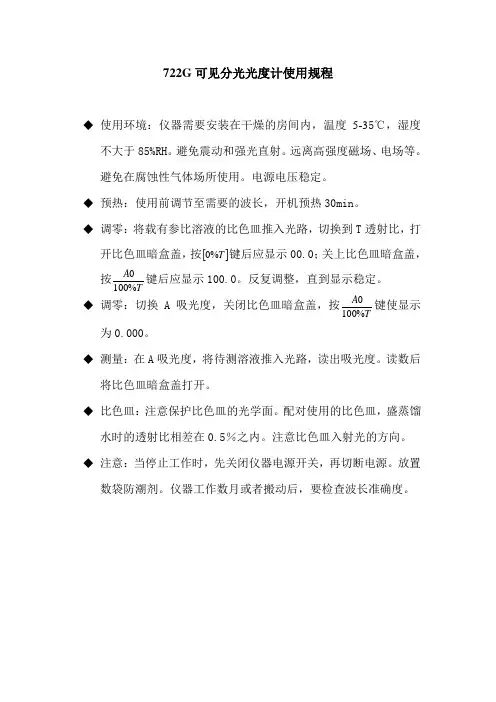

1.目的:建立722型紫外可见分光光度计的使用规范,保证正确使用。

2.范围:适用于722型紫外可见分光光度计的使用。

3.责任:QC检验室主任及操作人员对本规程的实施负责。

4.内容:

4.1 仪器工作环境

4.1.1 避开高温高湿环境,在室温5~35℃,湿度80%以下。

4.1.2 仪器应置于稳固的工作台上,不应该有强震动源。

4.1.3 室内无强电磁干扰源及有害气味。

4.1.4 仪器放置应避开有化学腐蚀气体的地方,如硫化氢、二氧化硫、氨气等。

4.1.5 应避免阳光直射。

4.1.6 仪器使用电源:电压应在220V±10%,频率50Hz±1Hz单相交流电,最好配置交流稳压电源,功率不小于500WA室内应有地线并保证仪器有良好接地性。

4.2 仪器的基本操作

4.2.1 连接仪器电源线,确保仪器供电电源有良好的接地性能。

4.2.2 接通电源,开机,按下POWER键,预热15min。

4.2.3开启试样室盖,调ZERO T 钮,使T显示为000.0。若调不到000.0时则表明干燥盒内的干燥剂已失效,且内部已受潮,需要更换干燥剂,并稍候一些时间,直到能调到000.0,并且稳定时再使用。

4.2.4 选择要分析的波长,调节波长选择钮,设置到所需波长。

4.2.5 将参比样品溶液和被测样品溶液分别倒入比色皿中,打开样品室盖,将盛有溶液的比色皿分别插入比色皿槽中,盖上样品室盖。一般情况下,参比样品放在第一个槽位中。仪器所附的比色皿,其透过率是经过配对测试的,未经配对处理的比色皿将影响样品的测试精度。比色皿透光部分表面不能有指印、溶液痕迹,被测溶液中不能有气泡、悬浮物,否则也将影响样品测试的精度。

4.2.6 将参比样品推(拉)入光路中,盖上试样室,将空白试样移入光路,按100%,使数值显示接近100.0%T,按“SET REF”键,置空白值为100.0%T,按“MODE”键,显示0.000A。

4.2.7将被测样品推(拉)入光路,这时,便可以从显示器上得到被测样品的测试

参数。根据设置的方式,可得到样品的透射比(T)或吸光度(A)参数。

4.2.8关机:按下POWER键①取出比色皿,洗完之后放在95% 酒精溶液中浸泡。

②将SAMPLE钮推到最里面。③将干燥剂放入试样室。

4.3 注意事项

4.3.1 仪器在出厂前已调试到最佳状态,所以在使用中不能擅自调整,更不能拆卸其中的零件,尤其不能碰伤光学镜面,也不可随意擦拭。非专业人员切勿自行打开仪器外壳。

4.3.2 按仪器的工作环境要求为仪器提供一个良好的工作环境。

4.4 日常保养

4.4.1 仪器液晶显示器和键盘日常使用和保存时应注意防划伤、防水、防尘、防腐蚀。长期不用仪器时,尤其要注意环境的温度、湿度。

4.4.2 每次使用后应取出所有的参比溶液和样品溶液。检查样品室是否积存有溢出溶液,经常擦拭样品室,以防废液对部件或光路系统的腐蚀。

4.4.3 定期进行性能指标检测,发现问题及时与生产厂家联系。

4.4.4 仪器使用完毕应盖好防尘罩。
