循环流化床锅炉的MFT
大型循环流化床锅炉的启动一般采用床下点火方式，利用热烟气加热床料使冷床料流化并循环的状态下加热升温。在保证床下点火燃烧器无故障（经过油泄漏试验）的情况下才可以投运床下点火燃烧器。在达到燃料安全着火温度时（根据燃料试验得到）才可以投煤。如只靠床下点火燃烧器不能作到时，可考虑投运床上点火燃烧器。直到达到必须的温度时才可以逐步投煤，以保证锅炉的安全运行。由此看来，循环流化床锅炉的FSSS保护主要体现在MFT（）主燃料切除保护上，循环流化床锅炉的MFT主要有以下内容组成：1、引发MFT动作的条件；2、对燃油系统的控制；3、MFT动作后复归的条件；4、热态启动的条件；5、首出记忆。
（一）以下任何条件满足都将触发MFT动作：
手动MFT；
床温高于990℃（平均值）；
水位异常（水位高高或水位低低）；
炉膛压力高（一般取+2489Pa延时5s）；
炉膛压力低（一般取-2489Pa延时5s）；
所有引风机跳闸；
所有一次风机跳闸；
所有高压流化风机跳闸；
所有播煤风机跳闸且旁路门未开（加一定时间延时）；
汽轮机主汽门关闭；
所有一次风机出口总风量小于25%额定风量延时5s；
床温低于650℃且无启动燃烧器投入；
超过启动时间3600s（指启动燃烧器的启动时间：在3600s内没有着火）；
DCS电源消失；
MFT动作后将引发以下动作：1、跳闸所有给煤机；2、跳闸燃油来油速断阀；3、跳闸石灰石给料系统；4、关闭汽轮机主汽门；5、关闭减温水总门且闭锁开指令；6、如没有“热态启动”的条件存在，则发出“锅炉吹扫”逻辑。
二、对锅炉燃用油的控制
循环流化床锅炉的燃用油系统并不比煤粉锅炉的简单，它主要的作用是在锅炉启动初期对锅炉内的固体物料进行加热，使固体物料的温度能达到煤的安全燃用温度。如果油系统存在泄漏或启动燃烧器事故熄灭后不能正确及时的关闭相应的油阀门，则有可能造成点火风道或炉膛爆炸。因此对燃用油的控制是必要的。
循环流化床锅炉的燃用油控制包括油系统泄漏试验、燃烧器熄火保护及锅炉的点火功能。
1、油系统泄漏试验主要是对锅炉的燃用油管道、阀门、管道上的流量计和一些附带承压部件的压力试验。以检验其承压性能和严密性。
2、燃烧器的熄火保护是为了如果油燃烧器熄灭（火检检不到火）后能及时的关闭该油燃烧器的进、回油速断阀并开启其蒸汽吹扫阀，进行油
管道的程控吹扫，这个吹扫称为后吹扫。在后吹扫时应进行高压打火，以便管道中的积油在吹出管道时着火，避免燃油在管道中长时间积存或油吹出管道后在点火风道（炉膛）中积存，造成不必要的爆炸或爆燃。在油燃烧器投用前也应对该油燃烧器进行程控吹扫，这个吹扫称为前吹扫。在前吹扫时可以不进行高压打火,主要是对管道中的杂质进行吹扫，以保证管道的畅通。在这个过程还可以对油燃烧器进行预热使燃烧器能更顺利的着火。
3、在燃油压力（适用于机械雾化）低于雾化压力时，燃油控制系统应关闭该油系统的来油速断总阀。
4、点火助燃风丧失（低于一定值）时，燃油控制系统应关闭该油系统的来油速断总阀。
5、在锅炉MFT信号发出时，燃油控制系统应关闭该油系统的来油速断总阀。
6、在来油速断总阀关闭时，燃油控制系统应联锁关闭各油燃烧器（油枪）的各进、回油速断阀及各进、回油管道的吹扫蒸汽阀。
7、锅炉的点火功能是在锅炉满足点火条件后能进行程控点火。在锅炉点火前，应具备点火条件，这些条件有：
（1）油压正常；
（2）油系统泄漏试验成功；
（3）风量满足要求；
（4）MFT复归
（5）火检器冷却风正常
当点火条件满足后，可以通过自动或手动点火。
自动方式：可按事先选择的程序实现自动点火。在控制显示画面上单击油枪编号，启动点火键，点火将按如下顺序自动进行，即进油枪（如为固定式油枪则无此步）→开吹扫阀→吹扫延时→关吹扫阀→开进油阀同时启动点火器打火→打火延时如果油枪点燃，测为点火成功，否则为点火失败，点火失败后自动按照关油阀→开吹扫阀→启动点火器打火→吹扫延时→关吹扫阀→退出油枪（如为固定式油枪则无此步）。点火成功后则自动退出点火器。
手动点火方式即将上述步骤远方手动进行或就地手动进行，为保证点火安全，其步骤不可省略。

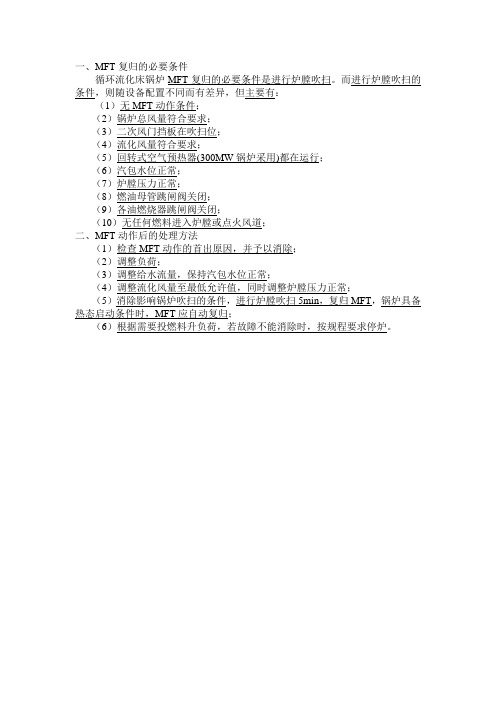

三、必须满足以下条件才能使MFT复归：
1、完成锅炉吹扫。锅炉的吹扫目的是在点火前要吹去炉膛、点火风道和烟道内可燃混合物，以防止点火时引起爆燃，在启动吹扫前，应满足炉膛吹扫许可条件，这些条件有：
（1）、必须是MFT动作15s后进行；
（2）、锅炉无任何MFT动作条件存在；
（3）、锅炉无任何燃料进入炉膛或点火风道；
（4）、进入锅炉的风量符合要求；
（5）、MFT未复归；
2、锅炉具备热态启动的条件；
3、锅炉无任何MFT动作条件存在；
四、锅炉的热态启动应满足以下条件：
锅炉无任何MFT动作条件存在；
床温不低于650℃；
流化风量符合要求；
播煤风量符合要求；
五、MFT动作后，应在监视器上显示其动作触发的原因称为首出记忆，以便运行人员及时的对事故作出判断和进行事故处理。
