桩基隐蔽工程
标准化文件发布号：（9312-EUATWW-MWUB-WUNN-INNUL-DDQTY-KII

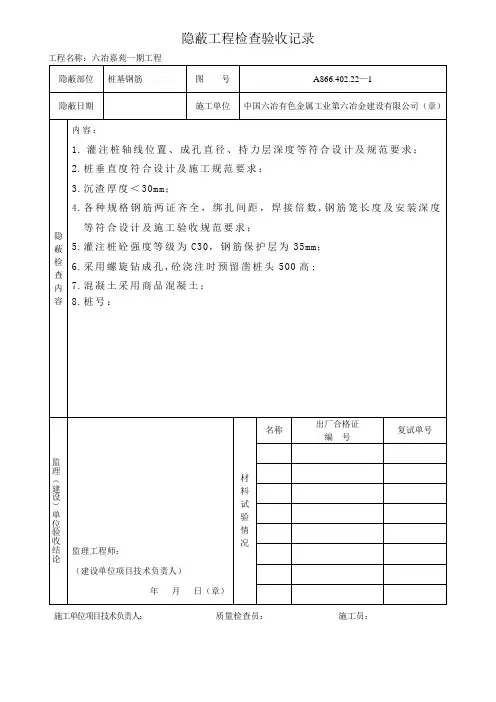

隐蔽工程检查验收记录工程名称：
施工单位项目技术负责人：质量检查员：施工员：
这个是我们这里的规定: 4.1.5 隐蔽工程验收记录 1.地基验槽记录 2.现场预制桩钢筋安装 3.预制桩的接头 4.混凝土灌注桩钢筋笼 5.钢筋混凝土工程 6.砌体工程 7.钢结构工程 8.地面工程 9.门窗工程 10. 幕墙工程 11.墙面工程 12.轻质隔墙工 程 13.吊顶工程 14.细部工程 15.地下防水工程 16.屋面防水工 程 17.隔热保温工程 4.1. 5.1 地基验槽记录 Ⅰ基本要求和内容 （1）地基验槽必须经土方工程质量检验评定合格后，方可提请有关单位进行验槽，并提供验槽记录，见质控（建）表4.1.5.1。（2）基槽（坑）开挖过程中，要严禁地基土受到扰动。验槽时,应对已开挖的基槽按顺序详细、认真地全面观察检查槽底土层的情况；检查地基持力层是否与勘察设计资料相符，地基土的颜色是否均匀；土的含水量是否一致；表层土坚硬程度有无局部软硬不均。并对地基的匀质性作出评价，确定是否继续下挖或进行技术处理。 （3）基槽（坑）的几何尺寸和槽底标高或挖土深度（最小埋置深度）应符合设计要求。如有局部加深、加宽者，应附图说明其原因及部位。 （4）基槽施工中遇有坟穴、地窖、废井、旧基础、管道、泉眼、橡皮土等局部异常现象时，应将其所处部位、深度、特征及处理方法进行描述，并有附图说明。 （5）对地质复杂的或重要的工程，对地基变形有特殊要求以及地
基开挖后对地基土有疑义的工程，应根据设计要求或验槽磋商的意见进行有关试验。 （6）经过技术处理的地基基础及验槽中存在的问题，处理后须进行复验，复验意见和结论要明确，签证应齐全。必要时应有勘察部门参加并签字。 Ⅱ核查办法 （1）核查验槽记录能否反映验槽的主要程序，填写内容是否齐全，其主要质量特征（包括基底持力层、地基匀质性、基槽尺寸、标高、基土类别等）是否符合设计要求和有关规范规定。地基出现异常或与地质勘察资料不符时，是否有处理方案或所采取的技术处理措施有否设计单位认可，有无复验意见，结论是否明确，参加单位的签证是否齐全。 （2）对照基础平面设计的钎探点平面图，核查钎探布孔和孔深是否满足要求；打钎记录的锤重、落距、钎径是否符合规范规定要求；钎探完毕后是否作出打钎记录分析，需处理的是否有处理意见。 Ⅲ核定原则 凡出现下列情况之一，本项目核定为“不符合要求”。 （1）无验槽记录或验槽内容记录不全。 （2）验槽记录签证手续不齐全。 （3）基底持力层不能满足设计要求，又无技术处理。 （4）地基处理无记录，处理后未进行复验或复验后无明确结论。（5）需要进行钎探试验的无钎探记录或无打钎平面图。 4.1. 5.2 现场预制桩钢筋安装
工程名称：大冶市烈士陵园 碑廊墩础 桩型：人工挖孔墩 桩号：1# 开挖日期： 年 月 日 浇注日期： 年 月 日 成孔日期： 年 月 日 竣工日期： 年 月 日 验收日期： 年 月 日 护壁：混凝土 时间 深度 土质 水 备注 孔底 -4.40m 钢筋笼长3.30 m 砼深：2.80 m 入岩深h 5: 0 d= 0.80m 验 收 记 录 D=1.05 m H=3.60m h 1= 2.80 m h 2= 0.75 m h 3=0.30 m h 4= 0.20 m 桩顶-0.80 桩 孔 简 图 砼标号：C25（商品砼）
工程名称：大冶市烈士陵园 碑廊墩础 桩型：人工挖孔墩 桩号：2# 开挖日期： 年 月 日 浇注日期： 年 月 日 成孔日期： 年 月 日 竣工日期： 年 月 日 验收日期： 年 月 日 护壁：混凝土 时间 深度 土质 水 备注 孔底 -5.10m 钢筋笼长4.00 m 砼深：3.50 m 入岩深h 5： 0 d= 0.80m 验 收 记 录 D=1.03 m H= 4.30m h 1= 3.50 m h 2= 0.75 m h 3=0.30 m h 4= 0.20 m 桩顶-0.80 桩 孔 简 图 砼标号：C25（商品砼）
工程名称：大冶市烈士陵园 碑廊墩础 桩型：人工挖孔墩 桩号：3# 开挖日期： 年 月 日 浇注日期： 年 月 日 成孔日期： 年 月 日 竣工日期： 年 月 日 验收日期： 年 月 日 护壁：混凝土 时间 深度 土质 水 备注 钢筋笼长3.40m 砼深：2.90m 入岩深h 5： 0 d= 1.00m 验 收 记 录 D= 1.63m H=3.70m h 1= 2.90m h 2= 0.90m h 3= 0.92m h 4= 0.20 m 桩顶-0.80 标 m 高孑L 底 -4.50m 桩 孔 简 图 砼标号：C25（商品砼）
地基验槽检查记录
地基验槽检查记录(首桩验收) 工程名称兴国县旺角华庭 工程 验槽 日期 验槽部位 1-22/1L—1M(24#桩)、1-23/1H—1J (48#桩)、1-25/1E—1G (51#桩)、 1-26～1-28/1E—1G (126#桩) 、1-25/1E— 1G (127#桩) 依据：施工图纸（施工图纸号A座结施01/40和结施f/22 ）、 设计变更/洽商（编号 / ）及有关规范、 规程。 验槽内容： 1、桩底开挖至勘察报告第⑧层，持力层为中风化粉砂质泥岩层。 2、±0.000相对绝对高程标高106.95米。 3、土质情况桩底土质为中风化粉砂岩，均匀密实。 4、桩位置1-22/1L—1M(24#桩)、1-23/1H—1J (48#桩)、1-25/1E—1G (51#桩)、1-26～1-28/1E
—1G (126#桩) 、1-25/1E—1G (127#桩)桩类型人工挖孔灌注桩、数量 5 ，承载力满足设计要求。 （附：□施工记录、□桩检测记录） 说明：○1.持力层为中风化粉砂岩，开挖土质与地质勘探报告内容相符，地基承载力也符合设计要求。○21-22/1L—1M(24#桩)轴线桩径D＝1000、H=7.2M、1-23/1H—1J (48#桩)轴线桩径D＝1000、H=7.5M 、1-25/1E—1G (51#桩)轴线桩径D＝1000、H=7.5M 、1-26～1-28/1E—1G (126#桩)轴线桩径D＝1000，H= 7.6M、1-25/1E—1G (127#桩)轴线桩径D＝900，H=8.8 M开挖成型几何尺寸符合设计要求。○3经确认后，取桩底小块封存备用。 检查意见： 该桩人工挖孔成型后，经实测、验槽，几何尺寸符合设计和验收规范要求，土质与地勘报告内容相符，地基承载力满足设计要求，同意验收，后续桩基施工验收参照封存样品严格实施。 检查结论：□无异常，可进行下道工序□需要地基处理 签建设单 位 监理单 位 设计单 位 勘察单 位 施工单 位
SG—T026 地基验槽记录 注：槽底土质或岩层情况由勘察单位填写，地基处理情况由专业施工单位填写，并附检测报告。 四川省建设厅制
SG—T026填写说明 一、地基验槽记录主要目的是对地基持力层的各项物理力学指标进行进一步确认，并对不符合设计要求的部位提出处理意见以满足设计要求或作为修改设计的依据。 二、地基验槽应当由地勘单位、设计单位、施工单位、监理（建设）单位参加，有地基处理检测的，检测单位应当参加。工程质量监督机构现场监B。 三、表头内容、基坑尺寸和基壁土层分布情况及走向（附示意图）由施工单位填写；地基处理情况由专业施工单位填写，并附检测报告；槽底土质或岩层情况、验收情况及结论意见（勘察单位），由勘察单位填写；验收情况及结论意见（设计单位），由设计单位填写。 四、表头内容、基坑尺寸和基壁土层分布情况及走向（附示意图）应按现场实际填写和绘制，并标明具体部位和相关尺寸；地基处理情况应写明处理部位、方法、主要参数以及验证加固效果的检测报告等；槽底土质或岩层情况应对槽底土质或者层（地基持力层厚度内）进行简单描述，如土质或岩层名称、物理力学特征、有无其它影响地基承载力的因素等；勘察单位验收情况及结论意见应写明地基持力层土质或岩层名称以及分类、物理力学特征并对地基承载力做出明确的结论，对有异常情况或不符合设计要求的部位提出处理意见或建议设计调整等，并由项目负责人亲笔签名；设计单位验收情况及结论意见应写明根据现场验槽情况和勘察单位签署的验收情况及结论意见能香达到设计要求等，并由项目结构设计负责人亲笔签名。 五、验槽结束在勘察单位和设计单位分别签署验收情况及结论意见后，施工单位、监理单位、建设单位分别签名，工程质量监督机构最后对验槽程序签字确认。 六、本表一式四份，监理（建设）单位、施工单位、监督机构（存入监督档案）、城建档案馆各一份。
桩基隐蔽工程验收记录表 工程名称：荔波县漳江大桥危桥改造工程桩号： 开挖日期：年月日浇注日期：年月日成日期：年月日竣工日期：年月日验收日期：年月日护壁： 时间深度土质水备注 杂填土 硬塑粉质粘土 泥质砂岩强风化 泥质砂岩中等风化 验收记录d 1.8m 桩 简 图D 1.8m H h1 h2 h3 h4 标高桩顶底
钢筋笼长：砼深：入岩深h5：砼标号：C30 建 设 单 位 施 工 单 位 勘 察 设 计 单 位 监 理 单 位 工程名称：中冶·公园(一期)A组团4#楼墩基工程桩型：人工挖墩桩号：2# 开挖日期：2011年5月8 日浇注日期：2011年 6 月 2 日成日期：2011年5月13日竣工日期：2011年 6 月 2 日验收日期：2011年6月1 日护壁：钢筋砼护壁0.35m 时间深度土质水备注5.8~5.9 0.7 杂填土无 5.9~5.10 0.7~1. 8 硬塑粉质粘土无 5.10~5.11 1.8~4. 8 泥质砂岩强风化无 5.11~5.13 4.8~ 5. 9 泥质砂岩中等风化无
验收记录 d 0.80 m 桩 简 图D 0.80 m H 5.9 m h1 5.9 m h20.00 m h30.20 m h40.20 m 标高桩顶20.400m 底14.500m 钢筋笼长：6.4 砼深：5.9 入岩深h5：0.73 砼标号：C25 建设单位施 工 单 位 勘 察 设 计 单 位 监 理 单 位
工程名称：中冶·公园(一期)A组团4#楼墩基工程桩型：人工挖墩桩号：3# 开挖日期：2011年5月8 日浇注日期：2011年 6 月 2 日成日期：2011年5月13日竣工日期：2011年 6 月 2 日验收日期：2011年6月1 日护壁：钢筋砼护壁0.35m 时间深度土质水备注5.8~5.9 0.9 杂填土无 5.9~5.10 0.9~2. 1 硬塑粉质粘土无 5.10~5.11 2.1~4. 2 泥质砂岩强风化无 5.11~5.13 4.2~4. 9 泥质砂岩中等风化无 验收记 d 0.80 m 桩 简D 0.80 m H 4.9 m h1 4.9 m h20.00
地基验槽记录
地基验槽记录 工程名称 验槽部位 W6-W11 污水管道基槽 施工单位 验槽日期 2016.1.15 验槽内容： 1、槽基开挖至勘探报告 层，持力层为 中粗砂 层。 2、基底绝对高程 。 3、土质情况 符合设计要求 。 沟槽开挖横断面图 检 查 意 见 建设单位 监理单位 勘察单位 设计单位 施工单位 参 （公章） （公章） （公章） （公章） （公章） 加 验 收 单 位 签字： 签字： 签字： 签字： 签字： 日期： 日期： 日期： 日期： 日期： 检 查 记 录
工程名称 验槽部位 W6-w9 污水管道基槽 施工单位 验槽日期 2015.10.15 验槽内容： 1、槽基开挖至勘探报告 层，持力层为 中粗砂 层。 2、基底绝对高程 。 3、土质情况 符合设计要求 。 检 查 记 录 检 查 意 见 建设单位 监理单位 勘察单位 设计单位 施工单位 参 （公章） （公章） （公章） （公章） （公章） 加 验 收 单 位 签字： 签字： 签字： 签字： 签字： 日期： 日期： 日期： 日期： 日期： 沟槽开挖横断面 图
工程名称 验槽部位 W10-w11 污水管基槽 施工单位 验槽日期 2015.8.31 验槽内容： 1、槽基开挖至勘探报告 层，持力层为 中粗砂 层。 2、基底绝对高程 。 3、土质情况 符合设计要求 。 检 查 记 录 检 查 意 见 建设单位 监理单位 勘察单位 设计单位 施工单位 参 （公章） （公章） （公章） （公章） （公章） 加 验 收 单 位 签字： 签字： 签字： 签字： 签字： 日期： 日期： 日期： 日期： 日期： 沟槽开挖横断面 图
地基验槽 单位工程名称集电线路分项工程名称土方工程工程部位A25基础施工图号1025S-L-05-08 主 要 质 量 情 况 基底土质及各部位实际标高（附图） 注：1、基底土质与勘探报告相符合。 2、基槽开挖的几何尺寸和高程满足施工要求和设计规定 3、基地持力层为强风化花岗岩，基础开挖至设计标高-2.500m。 验收意见验收结论 建设单位： 负责人： 年月日设计单位： 负责人： 年月日 勘察单位： 负责人： 年月日 监理单位： 负责人： 年月日 施工单位： 负责人： 年月日
地基验槽 单位工程名称集电线路分项工程名称土方工程工程部位A23基础施工图号1025S-L-05-08 主 要 质 量 情 况 基底土质及各部位实际标高（附图） 注：1、基底土质与勘探报告相符合。 2、基槽开挖的几何尺寸和高程满足施工要求和设计规定 3、基地持力层为强风化花岗岩，基础开挖至设计标高-2.500m。 验收意见验收结论 建设单位： 负责人： 年月日设计单位： 负责人： 年月日 勘察单位： 负责人： 年月日 监理单位： 负责人： 年月日 施工单位： 负责人： 年月日
地基验槽 单位工程名称集电线路分项工程名称土方工程工程部位A24基础施工图号1025S-L-05-08 主 要 质 量 情 况 基底土质及各部位实际标高（附图） 注：1、基底土质与勘探报告相符合。 2、基槽开挖的几何尺寸和高程满足施工要求和设计规定 3、基地持力层为强风化花岗岩，基础开挖至设计标高-2.500m。 验收意见验收结论 建设单位： 负责人： 年月日设计单位： 负责人： 年月日 勘察单位： 负责人： 年月日 监理单位： 负责人： 年月日 施工单位： 负责人： 年月日
地基验槽记录填写规范 一、地基验槽记录资料填写要求 1、验收时间为各方共同检查验收日期。 2、基槽（坑）位置、几何尺寸、槽底标高均按验收实测纪录填写。 3、土层走向、厚度、土质有变化的部位，用图示加以说明。 4、槽底土质类别、颜色及坚硬均匀情况。 5、地下水位及水浸情况等。 6、遇有古坟、钴井、洞穴、电缆、旧房基础、以及流沙等应在图中标明位置、标高、处理情况说明或写明变更文件编号。 7.检查验收意见：写明地基是否满足设计、规范等有关要求。是否与地质勘查报告中土质情况向情况相符，验槽由建设单位组织地质勘查部门、设计院、建设、监理单位及施工有关人员参加，共同检验做出纪录并签字。无验槽手续不得进行下道工序施工。 二、地基验槽程序 (1)在施工单位自检合格的基础上进行。施工单位确认自检合格后提出验收申请; (2)由总监理工程师或建设单位项目负责人组织建设、监理、勘察、设计及施工单位的项目负责人、技术质量负责人，共同按设计要求和有关规定进行。 三、地基验槽方法： (一)地基验槽通常采用观察法。对于基底以下的土层不可见部位，通常采用钎探法。 (二)轻型动力触探 遇到下列情况之一时，应在基底进行轻型动力触探：
(1)持力层明显不均匀; (2)浅部有软弱下卧层; (3)有浅埋的坑穴、古墓、古井等，直接观察难以发现时; (4)勘察报告或设计文件规定应进行轻型动力触探时。 四、地基验槽地基处理： 通过验槽及分析钎探资料，发现槽底局部异常后，应根据地基土的土质情况、工程性质和施工条件，采取适宜的处理方法，以减少或避免地基不均匀沉降。 (1)局部硬土的处理：挖掉硬土部分，以免造成不均匀沉降。处理时要根据周边土的土质情况确定回填材料，如果全部开挖较困难时，在其上部做软垫层处理，使地基均匀沉降。 (2)局部软土的处理：在地基土中由于外界因素的影响(如管道渗水)、地层的差异或含水量的变化，造成地基局部土质软硬差异较大。如软土厚度不大时，通常采取清除软土的换土垫层法处理，一般采用级配砂石垫层，压实系数不小于0.94;当厚度较大时，一般采用现场钻孔灌注桩、混凝土或砌块石支撑墙(或支墩)至基岩进行局部地基处理。
地基验槽记录 施工单位：兴茂公司 注：槽底土质或岩层情况由勘察单位填写，地基处理情况由专业施工单位填写，并附检测报告。 四川省建设厅制 SG—T089地基验槽记录填写规范
一、地基验槽记录主要目的是对地基持力层的各项物理力学指标进行进一步确认，并对不符合设计要求的部位提出处理意见以满足设计要求或作为修改设计的依据。 二、地基验槽应当由地勘单位、设计单位、施工单位、监理（建设）单位参加，有地基处理检测的，检测单位应当参加。工程质量监督机构现场监B。 三、表头内容、基坑尺寸和基壁土层分布情况及走向（附示意图）由施工单位填写；地基处理情况由专业施工单位填写，并附检测报告；槽底土质或岩层情况、验收情况及结论意见（勘察单位），由勘察单位填写；验收情况及结论意见（设计单位），由设计单位填写。 四、表头内容、基坑尺寸和基壁土层分布情况及走向（附示意图）应按现场实际填写和绘制，并标明具体部位和相关尺寸；地基处理情况应写明处理部位、方法、主要参数以及验证加固效果的检测报告等；槽底土质或岩层情况应对槽底土质或者层（地基持力层厚度内）进行简单描述，如土质或岩层名称、物理力学特征、有无其它影响地基承载力的因素等；勘察单位验收情况及结论意见应写明地基持力层土质或岩层名称以及分类、物理力学特征并对地基承载力做出明确的结论，对有异常情况或不符合设计要求的部位提出处理意见或建议设计调整等，并由项目负责人亲笔签名；设计单位验收情况及结论意见应写明根据现场验槽情况和勘察单位签署的验收情况及结论意见能香达到设计要求等，并由项目结构设计负责人亲笔签名。 五、验槽结束在勘察单位和设计单位分别签署验收情况及结论意见后，施工单位、监理单位、建设单位分别签名，工程质量监督机构最后对验槽程序签字确认。 六、本表一式四份，监理（建设）单位、施工单位、监督机构（存入监督档案）、城建档案馆各一份。
地基验槽检查验收记录(土方路基左)
————————————————————————————————作者：————————————————————————————————日期：
地基验槽检查验收记录 工程名称 庐山东路道路改造工程 施工单位 九江市公交集团建筑安装工程 公司 验收部位 K0+600～K0+650段左 验收日期 年 月 日 检查情况 隐检内容及 1、槽底土质均匀密实，基本与地质勘察报告相符。 2、基槽平面位置、尺寸及边坡符合设计要求。 3、基槽按设计标高开挖，无超挖回填等。 验 收 意 见 经检查，槽底土质与图纸相符，满足设计要求，基槽平面位置、尺寸、标高、边坡符合设计及规范要求。 同意地基验槽。 处 理 情 况 无需要处理的问题。 复查人： 年 月 日 建设单位 设计单位 监理单位 施工单位 勘察单位
工程名称 庐山东路道路改造工程 施工单位 九江市公交集团建筑安装工程 公司 验收部位 K0+650～K0+700段左 验收日期 年 月 日 检查情况 隐检内容及 1、槽底土质均匀密实，基本与地质勘察报告相符。 2、基槽平面位置、尺寸及边坡符合设计要求。 3、基槽按设计标高开挖，无超挖回填等。 验 收 意 见 经检查，槽底土质与图纸相符，满足设计要求，基槽平面位置、尺寸、标高、边坡符合设计及规范要求。 同意地基验槽。 处 理 情 况 无需要处理的问题。 复查人： 年 月 日 建设单位 设计单位 监理单位 施工单位 勘察单位
工程名称 庐山东路道路改造工程 施工单位 九江市公交集团建筑安装工程 公司 验收部位 K0+700～K0+750段左 验收日期 年 月 日 检查情况 隐检内容及 2、槽底土质均匀密实，基本与地质勘察报告相符。 2、基槽平面位置、尺寸及边坡符合设计要求。 3、基槽按设计标高开挖，无超挖回填等。 验 收 意 见 经检查，槽底土质与图纸相符，满足设计要求，基槽平面位置、尺寸、标高、边坡符合设计及规范要求。 同意地基验槽。 处 理 情 况 无需要处理的问题。 复查人： 年 月 日 建设单位 设计单位 监理单位 施工单位 勘察单位
静压桩隐蔽工程检查验收记录 C6-01 工程名称北湖?壹号院项目7#楼验收时间2017年月日编号Z-001 施工单位黑龙江省城建建设集团有限公司验收部位 ～ ／ ～ 轴 依据及内容 依据：1、施工图纸G（施）-03。 2、《黑龙江省建筑安装工程施工技术操作规程-建筑地基基础工程》（DB23/T715-2003）要求施工。 内容： 1、本工程采用先张法预应力混凝土管桩，桩规格：PHC-400-AB-95，主要使用桩长为9+6m、7+8m，试桩3根8+9m。有出厂合格证，符合设计要求。桩身表面平整，无裂痕，无漏浆，无漏筋。 2、采用静压法施工，施压施工机械采用YJ680型液压静力压桩机，施压值符合设计要求，桩长以设计桩长为准，进入持力层。共计验收PHC-400-AB-95-15，135根桩基。 3、静压机按压桩顺序就位在桩点附近，对准桩点压桩，桩入土500mm-1000mm时双向用线坠 观测桩的垂直度，调整夹持器控制桩的垂直度，压桩的控制深度按设计桩顶标高控制，在压桩过程中准确填写施工记录。 4、接桩采用焊接，使用CO2气体保护焊接，对接端头板时，焊接金属表面清理干净，上下节 对接偏差小于2mm，焊接层为二道，焊缝饱满。焊接完毕后自然冷却8min，然后焊接表面刷沥青漆两遍。 5、入土深度详见施工记录。 主要材料规格及试验编号 材料名称规格型号 先张法预应力管桩PHC-400-AB-95-6 先张法预应力管桩PHC-400-AB-95-7 先张法预应力管桩PHC-400-AB-95-8 先张法预应力管桩PHC-400-AB-95-9 结 论 监理工程师施工技术施工 （建设单位代表）：负责人：质检员：填写人：张翠萍
桩基隐蔽工程验收 记录表
桩基隐蔽工程验收记录表 工程名称: 荔波县漳江大桥危桥改造工程桩号: 开挖日期: 年月日浇注日期: 年月日 成孔日期: 年月日竣工日期: 年月日 验收日期: 年月日护壁: 时间深度土质水备注 杂填土 硬塑粉质粘土 泥质砂岩强风化 泥质砂岩中等风化 验收记录d 1.8m 桩 孔 简 图D 1.8m H h1 h2 h3 h4 标高桩顶孔底 钢筋笼长: 砼深: 入岩深h5: 砼标号: C30 建设单位施 工 单 位 勘 察 设 计 单 位 监 理 单 位
工程名称: 中冶·黄石公园(一期)A组团4#楼墩基工程桩型: 人工挖孔墩桩号: 2# 开挖日期: 5月 8 日浇注日期: 6 月 2 日 成孔日期: 5月13日竣工日期: 6 月 2 日 验收日期: 6月 1 日护壁: 钢筋砼护壁 0.35m 时间深度土质水备注 5.8~5.9 0.7 杂填土无 5.9~5.10 0.7~1.8 硬塑粉质粘土无 5.10~5.11 1.8~4.8 泥质砂岩强风化无 5.11~5.13 4.8~5.9 泥质砂岩中等风化无 验收记录d 0.80 m 桩 孔 简 图D 0.80 m H 5.9 m h1 5.9 m h2 0.00 m h3 0.20 m h4 0.20 m 标高桩顶20.400m 孔底14.500m 钢筋笼长: 6.4 砼深: 5.9 入岩深h5: 0.73 砼标号: C25 建设单位施 工 单 位 勘 察 设 计 单 位 监 理 单 位
工程名称: 中冶·黄石公园(一期)A组团4#楼墩基工程桩型: 人工挖孔墩桩号: 3# 开挖日期: 5月 8 日浇注日期: 6 月 2 日 成孔日期: 5月13日竣工日期: 6 月 2 日 验收日期: 6月 1 日护壁: 钢筋砼护壁 0.35m 时间深度土质水备注 5.8~5.9 0.9 杂填土无 5.9~5.10 0.9~2.1 硬塑粉质粘土无 5.10~5.11 2.1~4.2 泥质砂岩强风化无 5.11~5.13 4.2~4.9 泥质砂岩中等风化无 验收记录d 0.80 m 桩 孔 简 图D 0.80 m H 4.9 m h1 4.9 m h2 0.00 m h3 0.20 m h4 0.20 m 标高桩顶20.400m 孔底15.500m 钢筋笼长: 5.4 砼深: 4.9 入岩深h5: 0.72 砼标号: C25 建设单位施 工 单 位 勘 察 设 计 单 位 监 理 单 位
隐蔽工程验收记录（地基验槽） 电土施表16-1工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：01-04-TJ-06-00-01-01-02-01-001
本表由施工单位填报，经建设、勘察、设计、监理单位审查签章后，各单位保存一份。 隐蔽工程验收记录（地基验槽） 电土施表16-1工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：01-04-TJ-06-00-01-01-02-01-002
本表由施工单位填报，经建设、勘察、设计、监理单位审查签章后，各单位保存一份。 隐蔽工程验收记录（地基验槽） 电土施表16-1工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：01-04-TJ-06-00-01-01-02-01-003
. 本表由施工单位填报，经建设、勘察、设计、监理单位审查签章后，各单位保存一份。 隐蔽工程验收记录（地基验槽） 电土施表16-1工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：02-04-TJ-06-00-01-01-02-01-001
本表由施工单位填报，经建设、勘察、设计、监理单位审查签章后，各单位保存一份。 隐蔽工程验收记录（地基验槽） 电土施表16-1） 工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：02-04-TJ-06-00-01-01-02-01-002
本表由施工单位填报，经建设、勘察、设计、监理单位审查签章后，各单位保存一份。 隐蔽工程验收记录（地基验槽） 电土施表16-1工程名称：河北京能涿州热电新建项目一期2×350MW超临界机组工程编号：02-04-TJ-06-00-01-01-02-01-003
建筑工程哪些分项需做隐蔽验收记录 隐蔽工程验收记录 1.地基验槽记录 2.现场预制桩钢筋安装 3.预制桩的接头 4.混凝土灌注桩钢筋笼 5.钢筋混凝土工程 6.砌体工程 7.钢结构工程 8.地面工程 9.门窗工程 10. 幕墙工程11.墙面工程 12.轻质隔墙工程 13.吊顶工程 14.细部工程 15.地下防水工程 16.屋面防水工程 17.隔热保温工程 1 地基验槽记录 一、基本要求和内容 （1）地基验槽必须经土方工程质量检验评定合格后，方可提请有关单位进行验槽，并提供验槽记录，见质控（建）表1。 （2）基槽（坑）开挖过程中，要严禁地基土受到扰动。验槽时,应对已开挖的基槽按顺序详细、认真地全面观察检查槽底土层的情况；检查地基持力层是否与勘察设计资料相符，地基土的颜色是否均匀；土的含水量是否一致；表层土坚硬程度有无局部软硬不均。并对地基的匀质性作出评价，确定是否继续下挖或进行技术处理。 （3）基槽（坑）的几何尺寸和槽底标高或挖土深度（最小埋置深度）应符合设计要求。如有局部加深、加宽者，应附图说明其原因及部位。 （4）基槽施工中遇有坟穴、地窖、废井、旧基础、管道、泉眼、橡皮土等局部异常现象时，应将其所处部位、深度、特征及处理方法进行描述，并有附图说明。 （5）对地质复杂的或重要的工程，对地基变形有特殊要求以及地基开挖后对地基土有疑义的工程，应根据设计要求或验槽磋商的意见进行有关试验。 （6）经过技术处理的地基基础及验槽中存在的问题，处理后须进行复验，复验意见和结论要明确，签证应齐全。必要时应有勘察部门参加并签字。 二、核查办法 （1）核查验槽记录能否反映验槽的主要程序，填写内容是否齐全，其主要质量特征（包括基底持力层、地基匀质性、基槽尺寸、标高、基土类别等）是否符合设计要求和有关规范规定。地基出现异常或与地质勘察资料不符时，是否有处理方案或所采取的技术处理措施有否设计单位认可，有无复验意见，结论是否明确，参加单位的签证是否齐全。 （2）对照基础平面设计的钎探点平面图，核查钎探布孔和孔深是否满足要求；打钎记录的锤重、落距、钎径是否符合规范规定要求；钎探完毕后是否作出打钎记录分析，需处理的是否有处理意见。 三、核定原则 凡出现下列情况之一，本项目核定为“不符合要求”。 （1）无验槽记录或验槽内容记录不全。 （2）验槽记录签证手续不齐全。 （3）基底持力层不能满足设计要求，又无技术处理。 （4）地基处理无记录，处理后未进行复验或复验后无明确结论。 （5）需要进行钎探试验的无钎探记录或无打钎平面图。 2 现场预制桩钢筋安装 一、基本要求和内容 （1）现场预制桩钢筋必须在钢筋检验批质量验收合格后，提请有关单位进行隐蔽工程验收，并填写隐蔽工程验收记录，见质控（建）表2。 （2）桩在现场预制时，应对原材料、钢筋骨架进行检查。 （3）主筋距桩顶距离、锚固钢筋位置、预埋铁件、主筋保护层厚度等必须符合设计和规范要求。
隐蔽工程验收记录（地基验槽） 工程名称：河北京能涿州热电新建项目一期 2X 350MV 超临界机组工程 1号机组吸收塔基础 基底土质及各部位实际标高（附图） 1、轴线尺寸验收合格; 地质土层及符合情况: 1、地质土层为粉质粘土; 2、符合设计及现行规范要求。 设计标高误差情况: 1、设计标高最大误差 2mm ￥ 基底土质为粉质粘土 验收结论: 建设单位：（章） 勘察单位：（章） 设计单位：（章） 监理单位：（章） 施工单位：（章） 电土施表16-1 单位工程名称 （1号机组）脱硫区室外构筑物 分部（子分部）工程名称 地基工程（无支护土方） 2、符合设计及现行规范要求。 防护栏 -1.400m 防护栏 编号：01-04-TJ-06-00-01-01-02-01-001 工程部位 验槽日期 2015.06.03 设计要求地质土层 粉质粘土 基槽底设计标咼 -2.000m 实际地质土层 粉质粘土 轴线尺寸情况: 2、符合设计及现行规范要求。 -2.100m
专业技术负责人：项目负责人：项目负责人：总监理工程师：技术负责人： 年月曰年月曰年月曰年月曰年月曰 隐蔽工程验收记录（地基验槽） 电土施表16-1 工程名称：河北京能涿州热电新建项目一期2X 350MV超临界机组工程编号：01-04-TJ-06-00-01-01-02-01-002 单位工程名称（1号机组）脱硫区室外构筑物分部（子分部）工程名称地基工程（无支护土方）工程部位1号机组AFT基础 验槽日期2015.06.03 设计要求地质土层粉质粘土 基槽底设计标高-2.000m 实际地质土层粉质粘土 轴线尺寸情况: 1、轴线尺寸验收合格; 2、符合设计及现行规范要求。 地质土层及符合情况: 1、地质土层为粉质粘土; 2、符合设计及现行规范要求。 设计标高误差情况: 1、设计标高最大误差2mm 2、符合设计及现行规范要求。验收结论: 基底土质及各部位实际标高（附图） C 防护栏 -1.400m C ____ _____ 防护栏 基底土质为粉质粘土 -2.100m
