A60 A 60 B100 C120

D200 D200

4、通常用应变式传感器测量。

A温度 B密度 C 加速

度 D 电阻

5、电桥测量转换电路的作用是将传感器的参量变化为的输出。AA 电阻B电容C电

压电压 D 电荷

6、电子秤中所使用的应变片应选择应变片;为提高集成度,测量气体压力应选择;一次性、几百个应力试验测点应选择应变片。

A. 金属丝式

B. 金属箔式

C. 电阻应变仪

D. 固态压阻式传感器

7、应变测量中,希望灵敏度高、线性好、有温度自补偿功能,选择

的测量转换电路。

AA 单臂半桥 B 双臂半桥 C全桥四臂全桥

8、测量温度不可用传感器。

A. 热电阻

B. 热电偶

C. 电阻应变片

D.热敏电阻

A 提高测量灵敏度

B 减小非线性误差

C 提高电磁兼容性

D 减小引线电阻影响

9、MQN型气敏电阻使用时一般随氧气浓度增加,电阻。

灵敏度。

A.减小

B. 增大

C. 不变

10、TiO2型气敏电阻使用时一般随气体浓度增加,电阻。

A.减小

B. 增大

C. 不变

11、湿敏电阻使用时一般随周围环境湿度增加,电阻。

A.减小

B. 增大

C. 不变

12、MQN型气敏电阻可测量的浓度,TiO2型气敏电

阻的浓度。

A. CO2

B. N2

C. 气体打火机间的有害气体

D 锅炉烟道中剩余的氧气。

13、湿敏电阻利用交流电作为激励源是为了。

A 提高灵敏度

B 防止产生极化、电解作用

C 减小交流电桥平衡难度

14、使用测谎器时,被测人员由于说谎、紧张而手心出汗,可

用传感器来测量

A应变片 B热敏电阻 C 气敏电阻 D湿敏电阻

15、某NTC的特性如图曲线1所示。将它与电视机的显像管的灯丝串连,求:

(1)指出各曲线代表的电阻。

(2)在室温(25℃)时的阻值为_____Ω,在150℃时的阻值为_____Ω。

(3)电视机上电的瞬间,流过显像管灯丝的电流接近于_____。当该PTC的温

度上升到150℃(PTC与一个专用加热电阻封装在一个壳体内),显像管的

灯丝电流显著_____(增大/减小)。采用该电路,可以达到使显像管_____

(快/慢)启动的目的。

三、问答题

1、解释应变效应、压阻效应。

2、电阻应变传感器在单臂电桥测量转换电路在测量时由于温度变化产生误差的过程。电阻应变式传感器进行温度补偿的方法是什么

四、分析与计算题

1、有一等截面圆环受力如图所示,为测压力在环内表面贴有四个同类型的应变片,请在图上随意画出环上四应变片的位置编号,并说明各自产生的应变类型?及对应变片阻值的影响?

2、采用阻值R=120 灵敏度系数K=的电阻金属应变片与阻值R=120 的固定电阻组成电桥,供桥电压为10V。当应变片应变 =1000um/m时,若要使输出电压大于10mV则可采用何种工作方式。(设输出阻抗为无穷大)

3、有一吊车的拉力传感器如图,电阻应变片R1、R2、R3、R4的位置如图所示。

已知R1、R2、R3、R4的标称电阻均为120Ω,桥路电压3V,物重m引起R1、

R2的变化增量为Ω。画出应变电桥电路,计算测得的输出电压,并说出R3、R4的作用。

4、有一个金属热电阻,分度号为Pt100,采用三线制电桥,R2=R3=R4=100Ω,Ui=5V求:

(1)该电阻的材料

(2)测温范围

(3) 0℃的电阻值

(4)查分度表-40℃—+40℃的电阻值

(5)计算t=40℃时电桥的开路输出电压。r1、 r4 r i r7 都不计,不考虑RP1RP2的影响

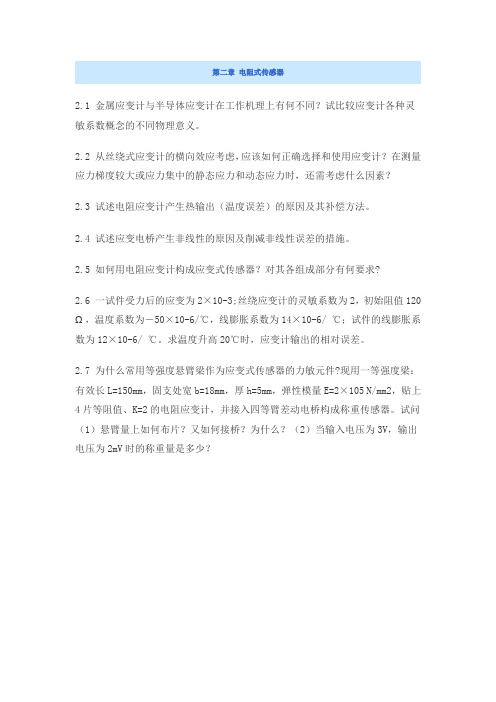

第二章电阻传感器习题答案

一、填空题:

1、位移或角位移电阻或电压

2、金属丝在外力作用下发生机械形变时,其电阻值发生变化,这一效应称为

2、合金钢

3、力金属半导体应变电阻

半导体 4、温度补偿减小非线性 5单臂半桥双臂半桥全桥全桥线

性 6、乘积 7、力加速度固态压力 8 热电阻热敏电阻 9测量还原性气体的浓度测量氧浓度 10 先调节RP1再RP2 小 11 普通铠装薄膜PTC NTC 12金属氧化物陶瓷传感器金属氧化物膜型传感器高分子材料湿敏电阻 13 NTC 14 D

15 1)1-突变NTC 2-负指数NTC 3-线性PTC 4-突变PTC 5-铂热电阻2)106Ω10Ω

3)小大快

二、选择题

1、A弹性元件 D机器组件

2、A

3、C

4、C

5、C

6、BDA

7、C

8、

C 9、AB 10、B

11、A 12、CD 13、B 14、D3、电阻应变片的标称电阻有几A 提高测量灵敏

度 B 减小非线性误差

C 提高电磁兼容性

D 减小引线电阻影响

三、问答题

1、导体或半导体材料在外界力的作用下,会产生机械变形,其电阻值也将随着发生变化。半导体受力后,电阻会改变,成为压阻效应。

2、因

输出电压受温度的影响。

因应变电阻R1与R2完全相同,从下式看出输出电压与温度无关

补偿的方法是采用双臂半桥或全臂全桥。

四、分析与计算题

1、R1与R2为压应变,R3与R4为拉应变

2、解:=10×2×1000×10-6==20mV.可采用双臂半桥或全桥的工作方式。

3、解:Uo=(3×)/(2×120)=

R3、R4的作用是电桥平衡

4、(1)铂(2)测温范围:-200-9600C(3)0℃的电阻值为100Ω(4)

有一个金属热电阻,分度号为Pt100,采用三线制电桥,R2=R3=R4=100Ω,Ui=5V求:

(6)该电阻的材料

(7)测温范围

(8) 0℃的电阻值

(9)查分度表-40℃—+40℃的电阻值

(10)计算t=40℃时电桥的开路输出电压。r1、 r4 r i r7 都不计,不考虑RP1 RP2的影响

电阻式传感器

一、进气岐管压力传感器(压阻效应) 进气歧管压力传感器又称进气增压压力传感器,它是用来检测进气歧管内的压力变化,并将其转换成电信号,然后将信号电压送至电子控制器(ECU),ECU 依据此信号电压的大小,控制基本喷油量的大小。 进气压力传感器种类较多,有压敏电阻式、真空膜盒式、电容式等。由于压敏电阻式具有响应时间快、检测精度高、尺寸小且安装灵活等优点,因而被广泛用于D型喷射系统中。 1.半导体压敏电阻式进气压力传感器结构与原理 (1)半导体压敏电阻式进气压力传感器的结构 它是利用半导体的压阻效应制成的,主要由硅膜片、真空室、硅杯、底座、真空管和引线电极组成,其结构如下图所示。 (2)半导体压敏电阻式进气压力传感器的工作原理 如图所示,硅膜片一面通过真空室,一面承受来自进气歧管中气体的压力,在此气体压力的作用下,硅膜片会产生变形,且压力越大形变越大,膜片上应变电阻的阻值在此压应力的作用下就会发生变化,使传感器上以惠斯顿电桥方式连接的硅膜片应变电阻的平衡被打破,当电桥的输入端输入一定的电压或电流时,在电桥的输出端便可得到相应变化的信号电压或信号电流,因为此信号比较微弱,故采用了混合集成电路进行放大后输入给ECU。 因为压阻效应式歧管压力传感器的功能部件是硅膜片和应变电阻,其工作参数取决于作用于膜片上的压力的大小,因此传感器的取样压力应从压力波动较小的部位选取。

二.发动机机油压力传感器(电位器式) 发动机机油压力传感器用于检测发动机机油压力的大小,它一般通过螺钉拧入在缸体的油道里,其内部有一个可变电阻,一端输出信号,一端与搭铁的滑动臂相连。当油压增大时,油压通过润滑油道接口推动膜片弯曲,膜片推动滑动臂移动到低电阻位置,使电路中的输出电流增大;反之,油压降低时,膜片推动滑动臂移动到高电阻位置,使电路中输出电流减小,最终在机油压力表上将机油压力的大小以指针指示出来,如图4.35所示。 三、节气门位置传感器(电位器式) 节气门位置传感器又称为节气门开度传感器或节气门开关。其主要功用是检测出发动机是处于怠速工况还是负荷工况,是加速工况还是减速工况。它实质上是一只可变电阻器和几个开关,安装于节气门体上。

电阻式传感器的工作原理及应用

电阻式传感器的工作原理及应用 ————气敏传感器 气敏传感器是气敏电阻利用气体在半导体表面的氧化和还原反应导致敏感元件阻值变化的效应而制成的传感器。按其结构可以分为烧结型、薄膜型、厚膜型三种。 工作原理 气敏电阻按其电阻变化的机理可分为表面控制型和体控制型,前者是通过使半导体载流子增多和减少来引起半导体电阻率变化的;后者则是通过使半导体体内晶格发生变化而引起电阻变化的。常见的气敏电阻大都属于表面控制型。 以半导体材料2n S O 为例说明表面控制型气敏电阻的工作原理。半 导体材料2n S O 属于N 型半导体,这类半导体气敏电阻工作时通常都需 要加热。元件在加热开始时阻值急剧的下降,然后上升,一般经过2~10分钟才达到稳定,称之为初始稳定状态。元件只有在达到初始稳定状态后才可用于气体检测。因为元件在“清洁大气”中吸附的氧气量固定不变(空气中的氧分压几乎固定不变),所以其阻值保持一定。一旦某种浓度的被测气体流过元件,则在元件表面产生吸附,此时元件的阻值将随气体浓度变化而变化。如果被测气体是氧化性气体(如2O 和x NO ),则被吸附气体分子会从气敏元件夺取电子,使N 型 半导体元件中的载流子电子减少,从而使电阻值增大。如果你被测气体是还原性气体(如2H 、CO 、酒精等),则气体分子会向气敏元件释放电子,使元件中的载流子电子增多,从而使电阻值下降。

气敏电阻对不同气体的灵敏度差别很大,如对乙醚、乙醇、氢气等具有较高的灵敏度,而对甲烷和CO 的灵敏度则较低。在材料中掺入某些金属氯化物或贵金属化合物,可提高元件的吸附活性,并显著提高元件的灵敏度和扩大测试范围。 气敏传感器的应用 1、可燃气体排风警报器 当检测到气体浓度达到爆炸或中毒报警器设置的临界点时,可燃气体排风警报器就会发出报警信号,以提醒工作人员采取安全措施,并驱动排风、切断、喷淋系统,防止发生爆炸、火灾、中毒等事故。从而保障安全生产。本设计主要用于检测空气中的可燃气体,常见的如有氢气、一氧化碳、甲烷、乙烷、丙烷、丁烷、乙烯、丙烯、丁烯、乙炔、丙炔、丁炔、硫化氢、磷化氢等当被测场所的空气中存在可燃气体时,探测器便将感知到的信息送到报警仪表;若可燃气体的浓度超过安全指标,则报警器发出光声告警提示,并自动启动排风设备。 可燃气体排风警报器的电路原理图如图所示,包括减压整流、稳压模块、气敏传感元件和触发、声光报警电路。半导体气敏元件采用MQ —2型;由于要求灯丝加热电压稳定,所以采用三端稳压器7805对灯丝电压进行稳压,开机预热三分钟。图中的555和2R 、2RP 、4C 组成可控多谐振荡器。平时,强制复位端4脚处于低电平,555处于停振状态;当气敏元件检测到可燃气体时,A —B 极间阻值减小,使4脚电位上升到1V 以上,555起振,振荡频率取决于2R 、2RP 、4C 的时间常数,即f=1.44/224()R RP C 。

电阻应变式传感器的测量电路

图1 电子秤平剖图 1 台面壳体2均压框架3电阻应变片4弹性体 5补偿电阻6可调支撑脚7底 座 如图1所示,底座通过贴有电阻应变片的双孔型等强度弹性体梁与均压框架相接,均压框架用螺钉与壳体相联。 弹性体是应变式力传感器将力转换为应变量的关键部件。研究结果表明,双孔梁弹性体按刚架计算比按平行梁计算精确,而且桥路输出和载荷之间的线形好、灵敏度高。非线性和灵敏度与竖梁的长度和刚度无关。由于采用陶材料设计制作弹性梁,其灵敏度结构系数不仅取决于弹性体结构形式和应变区的选择,而且和陶瓷材料的微结构、质量及机械强度等因素密切相关。为此,进行了双孔梁的应力分析、抗冲击载荷分析、额定载荷计量等,并用计算机进行了有限元分析。经模拟验证分析,选用图1a所示的双孔梁结构形式。该梁的应力分布均匀对称,其应力最大点在弹性梁的最薄偏离两端处。 根据图1a所示的结构形式: ε=M/W.E (1) 式中:ε为应变量;M为弯矩;W为抗弯模数;E为弹性模量。 对于这类应变式弹性体上的全等臂电桥,其输出电压V 0和桥压V i 有如下关 系: V 0=G F .ε.V i (2) 式中:G F 为应变电阻的应变系数。将式(1)代入式(2),可得: V 0=G F .M.V i /W.E (3) 对于矩形截面, W=1/6b.h2 式中:b为弹性体承载面宽度;h为弹性体承载梁厚度。 由A—A剖面分析,负荷F必须由一对剪力F/2与之平衡。若取一应变电阻进行分析,F/2对应变电阻中心点的弯距为M : M =F(L/2-X)/2 (4) 以式(4)代入式(3),可得: V 0=3F(L/2-X)G F .V i /b.h2.E (5) 由式(5)可见,双孔梁的桥路输出和载荷F之间具有良好的线形,而且灵敏度高。

传感器和检测技术试题与答案解析

1.属于传感器动态特性指标的是(D ) A 重复性 B 线性度 C 灵敏度 D 固有频率 2 误差分类,下列不属于的是(B ) A 系统误差 B 绝对误差 C 随机误差 D粗大误差 3、非线性度是表示校准(B )的程度。 A、接近真值 B、偏离拟合直线 C、正反行程不重合 D、重复性 4、传感器的组成成分中,直接感受被侧物理量的是(B ) A、转换元件 B、敏感元件 C、转换电路 D、放大电路 5、传感器的灵敏度高,表示该传感器(C) A 工作频率宽 B 线性范围宽 C 单位输入量引起的输出量大 D 允许输入量大 6 下列不属于按传感器的工作原理进行分类的传感器是(B) A 应变式传感器 B 化学型传感器 C 压电式传感器 D热电式传感器 7 传感器主要完成两个方面的功能:检测和(D) A 测量 B感知 C 信号调节 D 转换 8 回程误差表明的是在(C)期间输出输入特性曲线不重合的程度 A 多次测量 B 同次测量 C 正反行程 D 不同测量 9、仪表的精度等级是用仪表的(C)来表示的。 A 相对误差 B 绝对误差 C 引用误差 D粗大误差 二、判断 1.在同一测量条件下,多次测量被测量时,绝对值和符号保持不变,或在改变条件时,按一定规律变化的误差称为系统误差。(√) 2 系统误差可消除,那么随机误差也可消除。(×) 3 对于具体的测量,精密度高的准确度不一定高,准确度高的精密度不一定高,所以精确度高的准确度不一定高(×) 4 平均值就是真值。(×) 5 在n次等精度测量中,算术平均值的标准差为单次测量的1/n。(×) 6.线性度就是非线性误差.(×) 7.传感器由被测量,敏感元件,转换元件,信号调理转换电路,输出电源组成.(√) 8.传感器的被测量一定就是非电量(×) 9.测量不确定度是随机误差与系统误差的综合。(√) 10传感器(或测试仪表)在第一次使用前和长时间使用后需要进行标定工作,是为了确定传感器静态特性指标和动态特性参数(√) 二、简答题:(50分) 1、什么是传感器动态特性和静态特性,简述在什么频域条件下只研究静态特性就能够满足通常的需要,而在什么频域条件下一般要研究传感器的动态特性? 答:传感器的动态特性是指当输入量随时间变化时传感器的输入—输出特性。静态特性是指当输入量为常量或变化极慢时传感器输入—输出特性。在时域条件下只研究静态特性就能够满足通常的需要,而在频域条件下一般要研究传感器的动态特性。 2、绘图并说明在使用传感器进行测量时,相对真值、测量值、测量误差、传感器输入、输出特性的概念以及它们之间的关系。 答:框图如下:

应变片式电阻传感器的测量电路

应变片式传感器的测量电路 电阻应变计可把机械量变化转换成电阻变化,但电阻变化是很小的,用一般的电子仪表很难直接检测。例如,常规的金属应变计的灵敏系数k 值在1.8~4.8之间,机械应变在10~6000με之间,相对变化电阻 /R R k ε?=就比较小。 例1设某被测件在额定载荷下产生的应变为1000με,粘贴的应变计阻值120R =Ω,灵敏系数2k =,则其电阻的相对变化为 6/21000100.002R R k ε-?==??= 电阻变化率仅为0.2%。这样小的电阻变化,必须用专门的电路才能测量。测量电路把微弱的电阻变化转换为电压的变化,电桥电路就是这种转换的一种最常用的方法。 2.3.1 应变电桥 电桥电路即是惠斯通电桥,其结构如图所示。四个阻抗臂1234 ,,,Z Z Z Z 以顺时针排列,AC 是电源端,工作电压为U ;BD 为输出端,输出电压为0U 。在这个阻抗电桥的桥臂上接入应变计,就叫应变电桥。 应变电桥按不同的方式可分为不同的类型,主要有以下分类方式。 1 按工作臂分 单臂电桥:电桥的一个臂接入应变计。 双臂电桥:电桥的两个臂接入应变计。 全臂电桥:电桥的四个臂都接入应变计。 2 按电源分 按电源不同,可分为直流电桥和交流电桥。 直流电桥的电源是直流电压,其桥臂只能接入阻性元件,主要用于应变电桥的输出,不需中间放大就可直接显示的情况。例如半导体应变计的输出灵敏度高,可采用直流应变电桥作为测量电路,直接输出并显示结果。 交流电桥的电源是交流电压,其桥臂可以是阻性(R )、感性(L )或容性(C )元件。主要用于输出需放大的场合。例如金属应变计的输出灵敏度较低,应采用这种交流应变电桥作为测量电路,以进一步放大输出。 3 按工作方式分 图2.3.1 电桥电路的结构

应变片式电阻传感器的测量电路

2.3 应变片式传感器的测量电路 电阻应变计可把机械量变化转换成电阻变化,但电阻变化是很小的,用一般的电子仪表很难直接检测。例如,常规的金属应变计的灵敏系数k 值在1.8~4.8之间,机械应变在10~6000με之间,相对变化电阻 /R R k ε?=就比较小。 例1设某被测件在额定载荷下产生的应变为1000με,粘贴的应变计阻值120R =Ω,灵敏系数2k =,则其电阻的相对变化为 6/21000100.002R R k ε-?==??= 电阻变化率仅为0.2%。这样小的电阻变化,必须用专门的电路才能测量。测量电路把微弱的电阻变化转换为电压的变化,电桥电路就是这种转换的一种最常用的方法。 2.3.1 应变电桥 电桥电路即是惠斯通电桥,其结构如图所示。四个阻抗臂1234 ,,,Z Z Z Z 以顺时针排列,AC 是电源端,工作电压为U ;BD 为输出端,输出电压为0U 。在这个阻抗电桥的桥臂上接入应变计,就叫应变电桥。 应变电桥按不同的方式可分为不同的类型,主要有以下分类方式。 1 按工作臂分 单臂电桥:电桥的一个臂接入应变计。 双臂电桥:电桥的两个臂接入应变计。 全臂电桥:电桥的四个臂都接入应变计。 2 按电源分 按电源不同,可分为直流电桥和交流电桥。 直流电桥的电源是直流电压,其桥臂只能接入阻性元件,主要用于应变电桥的输出,不需中间放大就可直接显示的情况。例如半导体应变计的输出灵敏度高,可采用直流应变电桥作为测量电路,直接输出并显示结果。 交流电桥的电源是交流电压,其桥臂可以是阻性(R )、感性(L )或容性(C )元件。主要用于输出需放大的场合。例如金属应变计的输出灵敏度较低,应采用这种交流应变电桥作为测量电路,以进一步放大输出。 3 按工作方式分 按工作方式不同,可分为平衡桥式电路和不平衡桥式电路。 平衡桥式电路又叫零位测量法,它带有调整桥臂平衡的伺服反馈机构,当仪表指示测量值时,电桥处于平衡状态。零位测量法常用于高精度、长时间的静态应变测量。 不平衡桥式电路又称为偏差测量法,其输出的是与桥臂应变量成一定函数关系的不平衡电量,再作进一步放大和显示。当仪表指示测量值时,电桥处于不平衡状态。偏差测量法响应快,常用于动态应变测量。 4按桥臂关系分 按桥臂关系不同,可分为半等臂电桥和全等臂电桥。 半等臂电桥又可分为对电源端对称电桥(即1423,Z Z Z Z ==)和对输出端对称电桥(即 1234,Z Z Z Z ==)。 图2.3.1 电桥电路的结构

电阻式传感器工作原理及结构图解分析.

电阻式传感器工作原理及结构图解分析 电阻式传感器种类繁多,应用广泛,其基本原理就是将被测物理量的变化转换成电阻值的变化,再经相应的测量电路显示或记录被测量值的变化。 9.2.1 电阻应变式传感器 应变式传感器是基于测量物体受力变形所产生应变的一种传感器,最常用的传感元件为电阻应变片。 应用范围:可测量位移、加速度、力、力矩、压力等各种参数。 应变式传感器特点 变式传感器特点 ①精度高,测量范围广; ②使用寿命长,性能稳定可靠; ③结构简单,体积小,重量轻; ④频率响应较好,既可用于静态测量又可用于动态测量; ⑤价格低廉,品种多样,便于选择和大量使用。 1、应变式传感器的工作原理 (1) 金属的电阻应变效应 金属导体在外力作用下发生机械变形时,其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象,称为金属的电阻应变效应。 公式推导: 若金属丝的长度为L,截面积为S,电阻率为ρ,其未受力时的电阻为R,则: (9.1) 如果金属丝沿轴向方向受拉力而变形,其长度L变化dL,截面积S变化dS,电阻率ρ变化,因而引起电阻R变化dR。将式(9.1)微分,整理可得: (9.2) 对于圆形截面有:

(9.3) 为金属丝轴向相对伸长,即轴向应变;而则为电阻丝径向相对伸长,即径向应变,两者之比即为金属丝材料的泊松系数μ,负号表示符号相反,有: (9.9) 将式(9.9)代入(9.3)得: (9.5) 将式(9.5)代入(9.2),并整理得: (9.6) (9.7) 或 K0称为金属丝的灵敏系数,其物理意义是单位应变所引起的电阻相对变化。 K0称为金属丝的灵敏系数,其物理意义是单位应变所引起的电阻相对变化。 公式简化过程: 由式可以明显看出,金属材料的灵敏系数受两个因素影响: 一个是受力后材料的几何尺寸变化所引起的,即项;另一个是受力后材料的电阻率变化所引起的,即项。对于金属材料项比项小得多。大量实验表明,在电阻丝拉伸比例极限范围内,电阻的相对变化与其所受的轴向应变是成正比的,即K0为常数,于是可以写成: (9.8) 通常金属电阻丝的K0=1.7~4.6。 通常金属电阻丝的K0=1.7~4.6。 (2) 应变片的基本结构及测量原理

传感器期末考试试卷答案

一、填空题(每题3分) 1、传感器通常由直接响应于被测量的敏感元件、产生可用信号输出的转换元件、以及相应的信号调节转换电路组成。 2、金属材料的应变效应是指金属材料在受到外力作用时,产生机械变形,导致其阻值发生变化的现象叫金属材料的应变效应。 3、半导体材料的压阻效应是半导体材料在受到应力作用后,其电阻率发生明显变化,这种现象称为压阻效应。 4、金属丝应变片和半导体应变片比较其相同点是它们都是在外界力作用下产生机械变形,从而导致材料的电阻发生变化。 5、金属丝应变片和半导体应变片比较其不同点是金属材料的应变效应以机械形变为主,材料的电阻率相对变化为辅;而半导体材料则正好相反,其应变效应以机械形变导致的电阻率的相对变化为主,而机械形变为辅。 6、金属应变片的灵敏度系数是指金属应变片单位应变引起的应变片电阻的相对变化叫金属应变片的灵敏度系数。 7、固体受到作用力后电阻率要发生变化,这种现象称压阻效应。 8、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 9、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器。 10、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。 11、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。 12、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。 13、应变式传感器是利用电阻应变片将应变转换为电阻变化的传感器,传感器由在弹性元件上粘贴电阻敏感元件构成,弹性元件用来感知应变,电阻敏感元件用来将应变的转换为电阻的变化。 14、要把微小应变引起的微小电阻变化精确地测量出来,需采用特别设计的测量电路,通常采用电桥电路。 15、电容式传感器利用了将非电量的变化转换为电容的变化来实现对物理量的测量。 16、变极距型电容传感器做成差动结构后,灵敏度提高原来的2倍。 17、电容式传感器的优点主要有测量范围大、灵敏度高、动态响应时间短、机械损失小、 结构简单、适应性强。 18、电容式传感器主要缺点有寄生电容影响较大、当电容式传感器用于变间隙原理进行测量时具有非线性输出特性。 19、电感式传感器是建立在电磁感应基础上的一种传感器。 20、电感式传感器可以把输入的物理量转换为线圈的自感系数或线圈的互感系数的变化,并通过测量电路进一步转换为电量的变化,进而实现对非电量的测量。 21、21、电感式传感器可以把输入的物理量转换为线圈的自感系数或线圈的互感系数的变化,并通过测量电路进一步转换为电量的变化,进而实现对非电量的测量。22、电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤。 23、电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤。 24、电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤。 25、电涡流传感器可用于位移测量、振幅测量、转速测量和无损探伤。 26、电涡流传感器从测量原理来分,可以分为高频扫射式和低频透射式两大类。 27、电感式传感器可以分为自感式、互感式、涡流式三大类。 28、压电式传感器可等效为一个电荷源和一个电容并联,也可等效为一个与电容相串联的电压源。 29、压电式传感器是一种典型的自发电型传感器(或发电型传感器) ,其以某些电介质的压电效应为基础,来实现非电量检测的目的。 30、某些电介质当沿一定方向对其施力而变形时内部产生极化现象,同时在它的表面产生符号相反的电荷,当外力去掉后又恢复不带电的状态,这种现象称为极化效应;在介质极化方向施加电场时电介质会产生形变,这种效应又称电致伸缩效应。 31、压电式电压放大器特点是把压电器件的高输出阻抗变换为传感器的低输出阻抗,并保持输出电压与输入电压成正比。 32、电荷放大器的特点是能把压电器件的高内阻的电荷源变换为传感器低内阻的电压源,以实现阻抗匹配,并使其输出电压与输入电压成正比,且其灵敏度不受电缆变化的影响。 33、热电动势来源于两个方面,一部分由两种导体的接触电势构成,另一部分是单一导体的温差电势。 34、补偿导线法常用作热电偶的冷端温度补偿,它的理论依据是中间温度定律。 35、常用的热电式传感元件有热电偶和热敏电阻。 36、热电偶是将温度变化转换为电势的测温元件,热电阻和热敏电阻是将温度转换为电阻变化的测温元件。 37、热电偶是将温度变化转换为电势的测温元件,热电阻和热敏电阻是将温度转换为电阻变化的测温元件。 38、热电阻最常用的材料是铂和铜,工业上被广泛用来测量中低温区的温度,在测量温度要求不高且温度较低的场合,铜热电阻得到了广泛应用。 39、热电阻引线方式有三种,其中三线制适用于工业测量,一般精度要求场合;二线制适用于引线不长,精度要求较低的场合;四线制适用于实验室测量,精度要求高的场合。 40、霍尔效应是指在垂直于电流方向加上磁场,由于载流子受洛仑兹力的作用,则在平行于电流和磁场的两端平面内分别出现正负电荷的堆积,从而使这两个端面出现电势差的现象。 41、制作霍尔元件应采用的材料是半导体材料,因为半导体材料能使截流子的迁移率与电阻率的乘积最大,而使两个端面出现电势差最大。 42、应该根据元件的输入电阻、输出电阻、灵敏度等合理地选择霍尔元件的尺寸。 43、按照工作原理的不同,可将光电式传感器分为光电效应传感器、红外热释电传感器、固体图像传感器和光纤传感器。 44、按照测量光路组成,光电式传感器可以分为透射式、反射式、辐射式和开关式光电传感器。 45、光电传感器的理论基础是光电效应。 46、用石英晶体制作的压电式传感器中,晶面上产生的电荷与作用在晶面上的压强成正比,而与晶片几何尺寸和面积无关。 47、把被测非电量的变化转换成线圈互感变化的互感式传感器是根据变压器的基本原理制成的,其次级绕组都用同名端反向形式连接,所以又叫差动变压器式传感器。

电阻式传感器的原理及应用介绍

电阻式传感器的原理及应用介绍 电阻式种类繁多,应用广泛,其基本原理就是将被测物理量的变化转换成电阻值的变化,再经相应的测量电路显示或记录被测量值的变化。 1.变阻器式传感器 通过改变电位器触头集团,把位移转换为电阻的变化。R=σι/A 灵敏度的计算方法。 变阻器式传感器的后接电路一般采用电阻分压电路,将电阻的变化量转化为电压输出。 优点:结构简单,性能稳定,使用方便。 但是分辨率低,有噪声。 原因:电阻丝绕制不均匀,灰尘的影响,电刷接触不良。 电阻应变片式传感器。 2.金属电阻应变片 1)金属的电阻应变效应 金属导体在外力作用下发生机械变形时,其电阻值随着它所受机械变形(伸长或缩短)的变化而发生变化的现象,称为金属的。

2)应变片的基本结构及测量原理 电阻丝应变片是用直径为0.025mm具有高电阻率的电阻丝制成的。 为了获得高的阻值,将电阻丝排列成栅状,称为敏感栅,并粘贴在绝缘的基底上。 电阻丝的两端焊接引线。敏感栅上面粘贴有保护作用的覆盖层。 应变式传感器是将应变片粘贴于弹性体表面或者直接将应变片粘贴于被测试件上。 弹性体或试件的变形通过基底和粘结剂传递给敏感栅,其电阻值发生相应的变化,通过转换电路转换为电压或电流的变化,即可测量应变。 若通过弹性体或试件把位移、力、力矩、加速度、压力等物理量转换成应变,则可测量上述各量,而做成各种应变式传感器。 3.半导体应变片 工作原理: 基于半导体材料的压阻效应,即单晶半导体材料在沿某一轴向受到外力作用时,其电阻率发生变化的现象。 一般在压力、温度、光辐射作用下,其电阻率发生很大的变化。 该类型的应变片灵敏度高,机械滞后小,横向效应小,体积小。但是温度稳定性差,非线性误差大。 4.电阻应变片的应用举例

电阻式传感器应用与发展

合肥学院 电子信息与电气工程系 电阻式传感器应用与发展 系别:电子信息与电气工程系 专业:自动化 班级:10级自动化(1)班 姓名:钱超马小俊李翔宇 指导老师:储忠 成绩: 2012年09月27 日

电阻式传感器应用与发展 摘要:电阻式传感器:把位移、力、压力、加速度、扭矩等非电物理量转换为电阻值变化的传感器。 电阻式传感器又有电阻应变片式传感器,固态圧阻式传感器,热电阻式传感器,气敏电阻,和湿敏电阻,其中热电阻式传感器又有热电阻和热敏电阻。 关键词:电阻式传感器原理应用发展 电阻式传感器的基本原理 电阻式传感器的基本原理是将被测量转化成为传感元件电阻值的变化再经过转换电路变成电信号输出。电阻应变式传感器是利用导体或半导体材料在外力作用下产生机械形变时,其电阻值发生变化的物理现象检测的。固态压阻式传感器是利用单晶硅材料在受到力得作用后,其电阻率将随作用力而变化的物理现象检测的;热电阻式是利用导体的电阻率随温度而变化这一物理现象来测量温度的;气敏电阻是利用气体的吸附而使半导体本身的电导率发生变化这一机理来检测的;湿敏电阻则是通过湿敏材料吸收空气中的水分而导致本身电阻值发生变化这一原理而制成的。 电阻式传感器的一般种类 应变电阻传感器,用来测量拉压应力,以及基于此的其它物理量。 热敏电阻传感器,用来测量温度。 滑臂式电阻传感器,用来测量几何位置(角度,位移)。 磁敏电阻传感器,用来测量磁场。 光敏电阻传感器,用来测量光的强度。 吸湿媒质电阻传感器,用来测量湿度。 液体电阻率传感器,用来测量水溶离子浓度。 电阻式传感器的应用行业 电阻应变式传感器主要应用在大坝、桥梁、航天飞机、船舶结构,发电设备等工程结构的应力测量和健康监测。如美国波音767飞机静力结构试验中就采用了2000多个电阻应变片和1000多个应变花来测量飞机结构大量部位的应变。我国的泰山核电站运行前对核反应堆安全壳结构整体试验中,采用了100多个电阻应变片测量混凝土和钢筋中的应力、钢束力以及安全壳的变形情况,历时11昼

关于气敏电阻式传感器

关于气敏电阻式传感器

电阻式传感器 简介: 随着计算机辅助设计技术(CAD)、微机电系统技术、光纤技术和信息技术的发展,获取各种信息的传感器已经成为各个应用领域,特别是自动检测、自动控制系统中不可缺少的重要技术工具,越来越成为信息社会赖以存在和发展的物质与技术基础。因此,在当今信息时代掌握传感器及检测技术尤为重要。 定义: 将被测量变化转换成电阻变化的传感器。 电阻式传感器是把位移、力、压力、加速度、扭矩等非电物理量转换为电阻值变化的传感器。它主要包括电阻应变式传感器、电位器式传感器(见位移传感器)和锰铜压阻传感器等。电阻式传感器与相应的测量电路组成的测力、测压、称重、测位移、加速度、扭矩等测量仪表是冶金、电力、交通、石化、商业、生物医学和国防等部门进行自动称重、过程检测和实现生产过程自动化不可缺少的工具之一。它在非电量检测领域应用非常广泛。

电阻式传感器的优缺点: 电阻式具有结构简单、输出精度较高、线性和稳定性好等特点。但是它受环境条件如温度等影响较大,有分辨率不高等不足之处。 电阻式传感器的分类: 课本上介绍的电阻式传感器主要有电位器,电阻应变片,测温热电阻,气敏电阻及湿敏电阻等。下面我们就单对气敏电阻式传感器分析一下。 气敏电阻 气敏电阻:利用某些半导体吸收某种气体后发生氧化还原反应制成,将被检测到的气体(特别是可燃性气体)的成分或浓度的变化转换成电信号的传感器。主要成分是金属氧化物,主要品种有:金属氧化物气敏电阻,复合氧化物气敏电阻,陶瓷气敏电阻等。 简介:在现代社会的生产和生活中,人们往往会接触到各种各样的气体,需要对它们进行检测和控制。比如化工生产中气体成分的检测与控制;煤矿瓦斯浓度的检测与报警;环境污染情况的监

CH3 电阻式传感器

第3章电阻式传感器 一、单项选择题 1、为减小或消除直流电桥测量结果非线性误差的方法可采用()。 A. 提高供电电压 B. 提高桥臂比 C. 提高桥臂电阻值 D. 提高电压灵敏度 2、全桥差动电路的电压灵敏度是单臂工作时的()。 A. 不变 B. 2倍 C. 4倍 D. 6倍 3、电阻应变片配用的测量电路中,为了克服分布电容的影响,多采用( )。 A.直流平衡电桥 B.直流不平衡电桥 C.交流平衡电桥D.交流不平衡电桥 4、通常用应变式传感器测量( )。 A. 温度 B.密度 C.加速度 D.电阻 5、影响金属导电材料应变灵敏系数K的主要因素是()。 A.导电材料电阻率的变化 B.导电材料几何尺寸的变化 C.导电材料物理性质的变化 D.导电材料化学性质的变化 6、产生应变片温度误差的主要原因有()。 A.电阻丝有温度系数 B.试件与电阻丝的线膨胀系数相同 C.电阻丝承受应力方向不同 D.电阻丝与试件材料不同 7、电阻应变片的线路温度补偿方法有()。 A.差动电桥补偿法 B.补偿块粘贴补偿应变片电桥补偿法 C.补偿线圈补偿法 D.恒流源温度补偿电路法 8、当应变片的主轴线方向与试件轴线方向一致,且试件轴线上受一维应力作用时,应变片灵敏系数K的定义是()。 A.应变片电阻变化率与试件主应力之比 B.应变片电阻与试件主应力方向的应变之比 C.应变片电阻变化率与试件主应力方向的应变之比 D.应变片电阻变化率与试件作用力之比 10、利用相邻双臂桥检测的应变式传感器,为使其灵敏度高、非线性误差小()。 A.两个桥臂都应当用大电阻值工作应变片 B.两个桥臂都应当用两个工作应变片串联 C.两个桥臂应当分别用应变量变化相反的工作应变片 D.两个桥臂应当分别用应变量变化相同的工作应变片 11、在金属箔式应变片单臂单桥测力实验中不需要的实验设备是()。

电阻式传感器的应用

目录 电阻式触摸屏传感器在智能仪表的应用 (2) L 引言 (2) 2 电阻式触摸屏原理 (2) 3 触摸屏与内置A/D的单片机接口技术 (2) 4 触摸屏与专用A/D芯片的接口技术 (5) 4.1ADS7843工作原理及接口技术 (5) 4.2ADS7843与AT89C2051的接口技术 (6) 5 A/D的输人保护 (7) 6 结论 (7)

电阻式触摸屏传感器在智能仪表的应用 l 引言 触摸屏的工作原理根据使用的介质不同而不同,常见的有电触摸屏技术应用于智能仪表中可以直接在显示屏上进行触摸输入,改善人机交互方式,使用方便。触阻式、电容式、红外式、声表面波式。电阻式触摸屏可由任意输入笔启动、结构简单、使用方便并且价格低廉,所以这种触摸屏非常适合在智能仪表中使用,本文介绍四线电阻式触摸屏的接口技术。 2 电阻式触摸屏原理 四线电阻式触摸屏由3层构成:底层是绝缘层——玻璃基板,上面涂有两层透明电阻层。每一电阻涂层各在X/Y方向上有两条检测线,共有4条检测线:x+、x 一、Y+、Y一。没有触摸信号时,两层电阻层没有接触点,互不导通;当某一点被触摸时,则在这点上两层电阻短接,测量Y轴方向阻值变化,只需在Y+与Y一方向施加电压,将x+读出的压降值送入到A/D转换器,经过A/D转换即可得到相应的Y轴坐标。同理,测量x轴方向阻值变化,则在x轴方向上施加电压,读取Y+的输出值到A/D转换器即可。在智能仪表设计中,触摸屏的接口技术主要有:与内置A/D的单片机直接接口;与专用A/D的接口。 3 触摸屏与内置A/D的单片机接口技术 触摸屏与内置A/D的单片机接口可以通过4个三极管或MOS管分别给x、Y方向施加电压,并通过A/D通道读取Y、x方向的电压值来实现,如图1所示。当单片机P1.1电平为低、P1.2电平为高时,则对应的PNP三极管TR1、TR3导通,TR2、TR4截止.Y 轴电阻被施加电压,单片机通过x+读取Y轴数据到单片机的A/D通道AD1。而当P1.1为高电平、P1.2为低电平时,单片机从通道ADO读入x轴数据。需要指出的是,一般的单片机上自带的A/D转换器输入阻抗较低(一般为几kΩ),而触摸屏

相关主题
