飞思卡尔MC9S12系列单片机地址影射以及分页问题
对于用MCU的人来说，不一定要明白HCS12(x) memory map的机制和联系。因为如果没有系统地学习操作系统和编译原理之类的课程，确实有些难度。并且，对于DG128 XS128这样的MCU，默认的emory 分配方式已经够用了。从这个意义上讲，搞清楚memory map似乎不必要。
但是，你有没有RAM不够用的情况？有没有想定义变量到FLASH ROM的情况？有没有因为欲提高寻址效率而定义变量到非分页区的情况？有没有写EEPROM但没写成功的情况？
飞思的memory非常灵活，通过地址映射来提高效率是芯片制造商的一惯作风（当然，首先这个CPU 要有这种寻址和内存映射转换机制），但是，纵观HCS12(x) memory map的东西，真是做到极限了。用我以前的话讲是，用有限的资源获得无限的好处了。看看DG128，64K的逻辑空间，映射之后RAM EEPROM FALSH ROM，都可以充分发挥作用，而且扩展FLASH也方便。而XS128更高级一筹，有专门的MMC管理HCS12(x) memory map。
我大体上了解这两个片子的HCS12(x) memory map，因此就此谈谈理解和看法，如有错误，请大家不吝指出
首先，说说6个概念。
1
memory map 地址映射，不要理解成内存映射，内存是RAM。
2 为什么要映射？因为CPU的寻址是对物理地址操作，但是单片机的RESET之后只有相对地址。相对地址，我理
解为是一块一块的，不是连断的。相对地址，顾名思义，是个相对的，没有映射之前，CPU是找不到他的，也
用不了相对地址的数据。粘一句百度上的解释：为了保证CPU执行指令时可正确访问存储单元，需将用户程序
中的逻辑地址转换为运行时由机器直接寻址的物理地址，这一过程称为地址映射。
3 RAM，这个不多说，是存变量和栈的东西，高速，掉电即失。
4 EEPROM，这个是一种特别的FLASH。一般用来保存少量数据，掉电不会丢失。FLASH也是非易失的，SD 卡就是
一种FLASH。EEPROM和普通FLASH的区别，在于读写时的字节操作上。这个我基本上没有体会，因为是相当底层
的东西。
5 FLASH和ROM，在HCS12(X)里，建议把FLASH和ROM等同起来理解。大家的程序就是放在这里面的。还有一个
CONST变量和中断向量也是存在这里面的。ROM可能有个误区，只能读不能写，一次性的，不错。但是，有加个
前提，应该是可控的ROM。
6 还有一个重要的register 空间，这个是存放I/0地址和单片机可编程寄存器的空间，是厂家定义的。在头文件里可以看到。如extern volatile PORTABSTR _PORTAB @(REG_BASE + 0x00000000)就是典型的register 空间映射。
我把memory map理解成为3个内容：一个是映射管理，一个是分页机制,一个是寻址的问题。映射管理，就
是单片机RESET之后，逻辑地址和物理地址之间的关系。分页机制的产生主要由于16位寻址能力有限，需要分
页解决，另外在虚拟内存管理上可以获得更多的优势。至于，CPU寻址的问题，这个就不深纠了。
这次以DG128的为例，XS128的稍复杂一些。理解了DG128的，XS128的问题就不大。
先说一说映射管理：DG128里通过设置INITRG、INITRM、INITEE来实现映射。具体的设置看DS吧。默认情况
下：register 空间映射到0X0000到0x03FF,这个优先级最高。RAM空间映射到0x0400-0X1FFF，看到没有，实际
上只有7K，也就是说能用的RAM只有7K。但是，DG128的RAM有8K的逻辑空间啊。所以，可以改INITRG、INITRM
、INITEE重映射以提高RAM的实际可用空间。怎么改，看需要了。WJ在这里逻嗦一句，可以看看PE 是怎么改的
。而FLASH映射了3个，有两个非分页地址0x4000-0x7FFF和0xC000-0xFEFF。还有一个分页地址，这一个分页地
址有6个页面。6个页面占用一个分页窗，用一个逻辑空间，如何让这6个页面协作工作并让CPU能找到他们呢？
这就是分页管理机制的内容。这6个页面分别是：
PAGE_38 = READ_ONLY 0x388000 TO 0x38BFFF;
PAGE_39 = READ_ONLY 0x398000 TO 0x39BFFF;
PAGE_3A = READ_ONLY 0x3A8000 TO 0x3ABFFF;
PAGE_3B = READ_ONLY 0x3B8000 TO 0x3BBFFF;
PAGE_3C = READ_ONLY 0x3C8000 TO 0x3CBFFF;
PAGE_3D = READ_ONLY 0x3D8000 TO 0x3DBFFF;
上面说的大家可以新建一个DG128工程，到PRM文件里看。
再看看分页管理机制：DG128里只有FLASH空间可以分页，而XS128里，分页的东西太多了。DG128里FLASH分
页是通过PPAGE寄存器搞定的。PPAGE是5位寄存器，CPU12内核规位每页只能有16KB。因此DG128的FLASH寻址空
间就是2^5*16KB=512KB了。
首先问一个问题：
中断函数为什么要加：#pragma CODE_SEG __NEAR_SEG NON_BANKED 这个声明？这个声明是干什么用的？这要还是要从FLASH分页和非分页的区别说起。
下面详细说一说，FLASH里非分页和分页的使用。要明白一点，分页是不可见的，要用的时候PPAGE 参与寻
址。
1 FLASH里非分页工作机制
FLASH一共为128K，一页是16K，那么应该有8页才是，但是实际只有6个分页。有2个非分页放在4000-7FFF
，和C000-FFFF两个逻辑地址窗里。那么，当程序的寻址在64K之内（2^16=64K,16位机的寻址能力是64K）时，
就不用分页了，直接使用那两个非分页的数据。实际上，3E页 3F页是可见的，其实他们就是那2个非分页的映
射。因此，使用非分页FLASH，就不须设置PPAGE寄存器，直接使用逻辑地址即可。见图1。
这点我们可以从以下看出：
/* non-paged FLASHs */
ROM_4000 = READ_ONLY 0x4000 TO 0x7FFF;
ROM_C000 = READ_ONLY 0xC000 TO 0xFEFF;
PLACEMENT
NON_BANKED, INTO ROM_C000/*, ROM_4000*/;
很直观地看出，把这两个可以直接使用逻辑地址的页面设为NON_BANKED, 那么中断函数放在
NON_BANKED里
，就可以把函数放在64K的寻址程序段中。这么一来，进中断就方便多了，效率也高很多。这就是对本文开篇
的解释。
2 FLASH里分页工作机制
好了，上面是3E页 3F页是可见的分页区，还有3D 3C 3B 3A 39 38不可见的分页区。当你的程序要寻址
64K以外的空间，即不是是可见的3E页 3F页时，就要涉及分页了。
PPAGE是MMC模块的东西，我搞了个图片大家看看，如图2。每一页在DG128中的逻辑地址都是由PPAGE 中的
页号和重叠窗口内地址组成的24位绝对地址。通过设置寄存器PPAGE，可以使用全部的FLASH空间。例如：程序
要将数据存入$3D页，设置PPAGE的值为$3D，那么逻辑地址范围说是$3D8000-$3DBFFF。有一点要注意：为了分页描述的完整性，可以如下理解：对于3E页 3F页有两个逻辑地址映射到物理地址。拿3E页来说，有$004000-$007FFF和$3E8000-$3EBFFF。
对于程序是如何寻址，这个是内核的东西，大家可以看看CPU这个文档。
通过分析，相信大家知道地址这个东西是非常有用的吧。下次说说XS128，XS128的RAM FLASH EEPROM 都可
以分页。更高级，更主动，编程弹性更大。
我的第一个LED程序 准备工作： 硬件：Freescale MC9S08JM60型单片机一块； 软件：集成开发环境codewarrior IDE； 开发板上有两个LED灯，如下图所示： 实验步骤： 1．首先，确保单片机集成开发环境及USBDM驱动正确安装。其中USBDM的安装步骤如下：?假设之前安装过单片机的集成开发环境6.3版本：CW_MCU_V6_3_SE； ?运行USBDM_4_7_0i_Win，这个程序会在c盘的程序文件夹下增加一个目录C:\Program Files\pgo\USBDM 4.7.0，在这个目录下： 1〉C:\ProgramFiles\pgo\USBDM 4.7.0\FlashImages\JMxx下的文件 USBDM_JMxxCLD_V4.sx是下载器的固件文件； 2〉C:\Program Files\pgo\USBDM 4.7.0\USBDM_Drivers\Drivers下有下载器的usb 驱动 所以在插入usb下载器，电脑提示发现新的usb硬件的时候，选择手动指定驱动 安装位置到以上目录即可。 ?运行USBDM_4_7_0i_Win之后，还会在目录： C:\Program Files\Freescale\CodeWarrior for Microcontrollers V6.3\prog\gdi 下增加一些文件，从修改时间上来看，增加了6个文件，这些文件是为了在codewarrior 集成开发环境下对usb下载器的调试、下载的支持。
2．新建一个工程，工程建立过程如下： ?运行单片机集成开发环境codewarrior IDE ?出现如下界面 ●Create New Project ：创建一个新项目工程 ●Load Example Project ：加载一个示例工程 ●Load Previous Project ：加载以前创建过的工程 ●Run Getting started Tutorial：运行CodeWarrior软件帮助文档 ●Start Using CodeWarrior：立刻使用CodeWarrior ?点击Create New project按钮，以创建一个新的工程，出现选择CPU的界面 如下，请选择HCS08/HCS08JM Family/MC9S08JM60，在右边的Connection窗口
飞思卡尔单片机问题总结 常见问题回答精华列表 为了方便网友查询相关问题，特将常见问题精华帖整理归类 本帖不断更新，欢迎网友们给出建议 另外，在提问时，请在标题中选用具体问题的字眼避免使用请问某某、请教、紧急求助等作为标题。对于具体器件，可以直接把器件类型写上，比如HC08QY4等；对于具体技术，比如CAN/LIN/ZigBee等也直接写明，便于版主分类回答，也便于其他网友查询。 一、flash/EEPROM的操作 Tips： a、HC08系列MCU中，很多Monitor ROM中固化了对flash操作的函数，用户只需调用即可，参考AN2874等应用笔记 b、HCS08系列和HCS12系列MCU对flash的操作十分类似，可以参考 AN2140 1、FLASH操作函数 (HCS08系列)
https://www.doczj.com/doc/401427727.html,/dispbbs.asp?boardID=3&RootID=111907&ID= 111907 2、如何将flash中的程序copy至ram中 https://www.doczj.com/doc/401427727.html,/dispbbs.asp?boardID=3&RootID=104074&ID= 104074 3、S12内部寄存器的映射 https://www.doczj.com/doc/401427727.html,/dispbbs.asp?boardID=3&RootID=103261&ID= 103261 4、S12EEPROM的使用、 INITRG,INITRM,INITEE寄存器的说明https://www.doczj.com/doc/401427727.html,/dispbbs.asp?boardID=3&RootID=102260&ID= 102260 5.INITRM寄存器的使用 https://www.doczj.com/doc/401427727.html,/dispbbs.asp?boardID=3&RootID=103214&ID= 103214 二、编程技巧
附录I：寄存器地址列表 直接页面寄存器总结
高页面寄存器总结
非易失寄存器总结 注：直接页面寄存器表地址的低字节用粗体显示，直接寻址对其访问时，仅写地址低字节即可。第2列中寄存器名用粗体显示以区别右边的位名。有0的单元格表示未用到的位总是读为0，有破折号的单元格表示未用或者保留，对其读不定。
附录II 指令接与寻址方式 HCS08指令集概括 运算符 () = 括号种表示寄存器或存储器位置的内容 ← = 用……加载(读: “得到”) & = 布尔与 | = 布尔或 ⊕= 布尔异或 ×= 乘 ÷ = 除 : = 串联 + = 加 - = 求反(二进制补码) CPU registers A =>累加器 CCR =>条件代码寄存器 H =>索引寄存器,高8位 X => 索引寄存器,低8位 PC =>程序计数器 PCH =>程序计数器,高8位 PCL =>程序计数器,低8位 SP =>堆栈指针 存储器和寻址 M =>一个存储区位置或者绝对值数据,视寻址模式而定 M:M + 0x0001 => 两个连续存储位置的16位值.高8位位于M的地址,低8位位于更高的连续地址. 条件代码寄存器(CCR)位 V => 二进制补码溢出指示,第7位 H => 半进位,第4位 I => 中断屏蔽,第 3位 N => 求反指示器, 第2位 Z => 置零指示器, 第1位 C => 进/借, 第0位 (进位第 7位 ) CCR工作性符号 – => 位不受影响 0 = > 位强制为0 1 = > 位强制为1
= >根据运算结果设置或清除位 U = > 运算后没有定义 机器编码符号 dd =>一个直接寻址0x0000–0x00FF的低8位(高字节假设为0x00) ee => 16位偏移量的高8位 ff => 16位偏移量的低8位 ii => 立即数的一个字节 jj => 16位立即数值的高位字节 kk => 16位立即数值的低位字节 hh => 16位扩展寻址的高位字节 ll => 16位扩展寻址的低位字节 rr => 相对偏移量 n —任何表达范围在0–7之间的一个有符号数的标号或表达式 opr8i —任何一个表达8位立即值的标号或表达式 opr16 —任何一个表达16位立即值的标号或表达式 opr8a —任何一个表达一个8位值的标号或表达式.指令对待这个8位值为直接页面64K 字节地址空间(0x00xx)中地址的低8位. opr16a —任何一个表达16位值的标号或表达式.指令对待这个值为直接页面64K字节地址空间. oprx8 —任何一个表达8位无符号值的标号或表达式,用于索引寻址. oprx16 —任何一个16位值的标号或表达式.因为HCS08有一个16位地址总线,这可以为一个有符号或者无符号值. rel —任何指引在当前指令目标代码最后一个字节之后–128 to +127个字节之内的标号或表达式.汇编器会计算包括当前指令目标代码在内的8位有符号偏移量. 寻址方式 隐含寻址（Inherent）如CLRA，只有操作码，无操作数，需要操作的数据一般为CPU寄存器，因此不需要再去找操作数了。(INH） 立即寻址 (Immediate)如LDA #$0A，“$”表示16进制，此时操作数位于FLASH空间，与程序一起存放。(IMM） 直接寻址 (Direct)如 LDA $88，只能访问$0000-$00FF的存储器空间，指令短速度快； (DIR) 扩展寻址 (Extended)如果操作数地址超出了$00FF，自动为扩展寻址；（EXT） 相对寻址（Relative）如BRA LOOP，指令中一般给出8位有符号数表示的偏移量。（REL） 变址寻址 (Indexed) 采用[H：X]或SP作为指针的间接寻址方式。（ IX ）（ IX1 ）（ IX2 ） 变址寻址 (Indexed) 1〉无偏移量：CLR ,X 简写（IX） 2〉无偏移量，指令完成后指针加1(H:X = H:X + 0x0001) ，简写（IX+）只用于指令MOV和CBEQ指令中；
关于Codewarrior 中的 .prm 文件 网上广泛流传的一篇文章讲述的是8位飞思卡尔单片机的内存映射，这几天，研究了一下Codewarrior 5.0 prm文件，基于16位单片机MC9S12XS128，一点心得，和大家分享。有什么错误请指正。 正文： 关于Codewarrior 中的.prm 文件 要讨论单片机的地址映射，就必须要接触.prm文件，本篇的讨论基于Codewarrior 5.0 编译器，单片机采用MC9S12XS128。 通过项目模板建立的新项目中都有一个名字为“project.prm”的文件，位于Project Settings->Linker Files文件夹下。一个标准的基于XS128的.prm文件起始内容如下： .prm文件范例： NAMES END SEGMENTS RAM = READ_WRITE DATA_NEAR 0x2000 TO 0x3FFF;
READ_ONLY DATA_NEAR IBCC_NEAR 0x4000 TO 0x7FFF; ROM_C000 = READ_ONLY DATA_NEAR IBCC_NEAR 0xC000 TO 0xFEFF; //OSVECTORS = READ_ONLY 0xFF10 TO 0xFFFF; EEPROM_00 = READ_ONLY DATA_FAR IBCC_FAR 0x000800 TO 0x000BFF; EEPROM_01 = READ_ONLY DATA_FAR IBCC_FAR 0x010800 TO 0x010BFF; EEPROM_02 = READ_ONLY DATA_FAR IBCC_FAR 0x020800 TO 0x020BFF; EEPROM_03 = READ_ONLY DATA_FAR IBCC_FAR 0x030800 TO 0x030BFF; EEPROM_04 = READ_ONLY DATA_FAR IBCC_FAR 0x040800 TO 0x040BFF; EEPROM_05 = READ_ONLY DATA_FAR IBCC_FAR 0x050800 TO 0x050BFF; EEPROM_06 = READ_ONLY DATA_FAR IBCC_FAR 0x060800 TO 0x060BFF; EEPROM_07 = READ_ONLY DATA_FAR IBCC_FAR 0x070800 TO 0x070BFF; PAGE_F8 = READ_ONLY DATA_FAR IBCC_FAR 0xF88000 TO 0xF8BFFF;

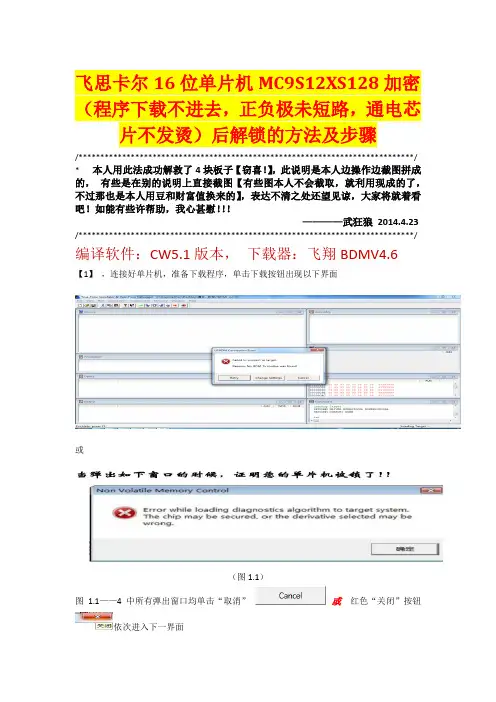

飞思卡尔16位单片机MC9S12XS128加密（程序下载不进去，正负极未短路，通电芯片不发烫）后解锁的方法及步骤 /*****************************************************************************/ *本人用此法成功解救了4块板子【窃喜！】，此说明是本人边操作边截图拼成的，有些是在别的说明上直接截图【有些图本人不会截取，就利用现成的了，不过那也是本人用豆和财富值换来的】，表达不清之处还望见谅，大家将就着看吧！如能有些许帮助，我心甚慰！！！ ————武狂狼2014.4.23 /*****************************************************************************/ 编译软件：CW5.1版本，下载器：飞翔BDMV4.6 【1】，连接好单片机，准备下载程序，单击下载按钮出现以下界面 或 （图1.1） 图 1.1——4中所有弹出窗口均单击“取消”或红色“关闭”按钮依次进入下一界面
