毕业论文（设计）
题目：自动化立体停车库自动控制系统
系部自动控制工程系
专业名称机电一体化光机电专业
班级
姓名
指导教师
2009年4月18日
毕业论文(设计)选题报告
姓名性别男学号系部
自动控
制系专业
机电一体
化光机电
论文(设计)
题目
自动化立体停车库自动控制系统
课题来源生活课题类别控制设计
选做本课题的原因及条件分析：
1经过大学三年的学习，学到了许多的专业性知识，我想通过该课题的设计，能够系统的复习大学所学的专业知识，并且通过查找资料、书籍加深自己的知识面，提高自己的动手操作能力等。
2随着汽车的急增致使城市停车难问题不断恶化,而作为解决城市静态交通的有效措施——向空间、向高层发展的自动化立体停车设备,以其占地面积少、停车率高、布置灵活、高效低耗、性价比高、安全可靠等优点,越来越受到人们的青睐
指导教师意见：
签名：
年月日系部毕业论文（设计）领导小组意见：
（签章）
年月日
毕业论文（设计）任务书
系部自动控制工程系
专业名称机电一体化光机电专业
班级光机电1071 姓名
毕业论文（设计）题目自动化立体停车库自动控制系统指导教师姓名
教研室（系）主任签字
2009年4月18日
内容和要求：
升降横移类机械停车库利用托盘移位产生垂直通道,实现高层车位升降存取车辆。其车位结构为2维矩阵形式,可设计为多层和多列。由于受收链装置及进出车时间的限制,一般为2~4层(国家规定最高为4层),2层、3层者居多。
立体车库结构特点是：底层只能平移,顶层只能升降,中间层既可平移又可升降。除顶层外,中间层和底层都必须预留一个空车位,供进出车升降之用。当底层车位进出车时,无需移动其他托盘就可直接进出车;中间层、顶层进出车时,先要判断其对应的下方位置是否为空,不为空时要进行相应的平移处理,直到下方为空才可进行下降动作,进出车完成后再上升回到原位置。其运动的总原则是：升降复位,平移不复位。
升降横移立体停车库以停放轿车为主,其代价较昂贵,而且立体停车库使用时涉及到人身和车辆的安全,所以对设备的安全性和可靠性要求非常高。PLC采用了以计算机为核心的通用自动控制装置,集微机技术、自动化技术、通讯技术为一体,可靠性强、性价比高、设计紧凑、扩展性好、操作方便,适用于频繁启动和恶劣的环境,因此在立体停车库控制系统中通常采用PLC作为电控系统的核心。
作为网络底层的现场总线技术以其简单的结构,在控制系统的设计、安装、运行、维护上体现出极大的优越性,因此本文采用Profibus-FMS和Profibus-DP构成两层控制网络。Profibus-FMS主要完成中等传输速度的循环和非循环通信任务,通常用于PLC 与PC、PLC与PLC之间的互相通信。而底层网络则选择了Profibus-DP,这主要因为Profibus-DP是经过优化的高速通信联接,用于设备级分散I/O之间的通信,构成获得最短总体循环时间的单主站系统。本系统运用现场总线技术实现了现场智能设备和自动化控制设备之间的开放式、数字化、多节点通信,并提高了系统工作的可靠性和灵活性。
同时,本系统以上位机作为监控机,利用上位机的数据通信手段,数据处理能力和图形显示、多媒体技术,通过现场总线,实时接收和处理下位机PLC从现场采集的各种状态、控制、报警信号,并利用这些信号驱动PC控制界面中的各种图形,实时显示现场的各种状况,在操作员和停车库之间构造出形象、直观的界面,对操作运行和故障给出提示、报警等
指导教师签字：
年月日
PLC控制的立体车库系统设计
摘要
立体停车库生产在中国是个新兴行业，立体停车库可缓解城市动、静态交通问题，改善居住环境，有效利用土地价值。本系统采用PLC、计算机结合组态画面监控，按动按钮或控制组态画面即可完成汽车存取过程，操作简单，存取方便。控制电路部分采用交流接触器传统方式，使运行安全可靠。设计采用可分组合，模块式安装，方便灵活，具备维护使用方便，造价低等特点。
关键词：立体车库可编程控制器组态监控
PLC control three-dimensional garage system design
Abstract
Author : Shi Tianming
Tutor :Wen Hongchang Three-dimensional stops the garage production in China is an emerging profession, three-dimensional stops the garage to be possible to alleviate the urban tendency, the static transportation question, the improvement environment, uses the land value effectively. This system uses PLC, the computer union configuration picture monitoring, presses the button or the control configuration picture then completes the automobile access procedure, the simplicity of operator, the deposit is convenient. The control circuit part selects the exchange contact device tradition method, causes the movement safe reliable. The design uses the separable combination, the module type installment, facilitates nimbly, has the maintenance easy to operate, the construction cost low status characteristic.
Key words: Parking Programmable Logic Controller Configuration Monitoring
自动化立体仓库管理系统 1．概述 自动化立体仓库管理系统WMS（warehouse management system）就是使用计算机实现对自动化立体仓库和输送设备全面的运行过程控制、实时监视以及物流信息管理与跟踪。物流信息管理包括作业计划、作业调度、作业过程以及作业变更等，自动化立体仓库管理系统是自动化立体仓库系统中的灵魂和中枢。 2.设计原则 2.1 实用性和可行性 主要技术和产品具有实用、成熟、稳定、安全的特点。实用性以系统整体运行效率为重点。既要便于用户使用，又要便于系统管理。2.2先进性和成熟性 系统设计既要采用超前理念，先进技术和系统的工程方法，又要注意思维理性与技术的可行性，方法的正确性。不但能反映当今的先进技术和理念，而且具有拓展潜力，能保证未来若干年能占主导地位。先进性与成熟性并重，并考虑到近年来的应用发展特点，应把先进性放在重要位置。
2.3 开放性与标准化原则 应用平台应是一个开放的且符合业界主流技术标准的系统平台，并使网络的硬件环境、通信环境、软件环境、操作平台之间的相互依赖性小。 2.4可靠性和稳定性 在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。 2.5可扩充性及易升级性 为适应应用不断拓展的需要，应用平台的软硬件环境必须有良好的平滑可扩充性。 2.6安全性和保密性 在应用平台设计中，充分考虑信息资源的共享，注意信息资源的保护和隔离，应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。 2.7可管理性和可维护性 整个应用平台是由多个部分组成的较为复杂的系统，为了便于系统的日常运行维护和管理，要求所选产品具有良好的可管理性和可维
一、自动化立体库概述 传统仓库存在着占地面积大、存取货物时间长、劳动效率低、人力成本高、盘点准确率低等种种问题。自动化立体仓库是采用高层货架及有轨巷道堆垛机，配合多种周边设备，实现自动存取和货物管理的一种新型的现代化仓库。采用计算机控制和管理技术使立体库的功能得以最大限度的发挥，可为企业提供从存储、自动化输送、自动化生产到成品配送的完整物流自动化解决方案。 二、自动化立体库的系统特点 自动化立体库（AS/RS）是物流技术的革命性成果，可以在计算机系统控制下完成单元货物的自动存取作业，是利用自动化存储设备同计算机管理系统的协作来实现立体仓库的高层合理化，并结合不同类型的仓库管理软件、图形监控及调度软件、条形码识别跟踪系统、搬运机器人、AGV小车、货物分拣系统、堆垛机认址系统、堆垛机控制系统、货位探测器等构成一套完整的现代化立体化仓储管理系统，相较之传统仓库仓储具有以下优势： 1. 提高空间利用率,减少仓储用地，节省土地投资成本。 2. 便于形成先进的物流系统，提高企业生产管理水平。 3. 加快货物的存取节奏，提高生产效率。 4. 减轻劳动强度，改善工人工作环境,降低人力成本。 5. 减少库存资金积压。 6. 便于实现系统整体优化，提高生产和物流管理水平。 7. 是现代化企业的重要标志。 8. 实现仓储物资在调拨过程中的全方位实时管理。 9. 采用自动化/半自动化的识别方式，提高盘点的准确性和操作效率。 10.建立一个统一的资产数据库，为资产的整个监管提供可靠的依据。 三、自动化立体库的系统组成 自动化立体库具体由以下几部分组成: 1. 高层货架:用于存储货物的钢结构。目前主要有焊接式货架和组合式货架两种基本形式。 2. 托盘（货箱）：用于承载货物的器具，亦称工位器具。 3. 巷道堆垛机:用于自动存取货物的设备。按结构形式分为单立柱和双立柱两种基本形式；按服务方式分为直道、弯道和转移车三种基本形式。 4. 输送机系统:立体库的主要外围设备，负责将货物运送到堆垛机或从堆垛机将货物移走。输送机种类非
立体车库的自动控制系统工程设计 车辆无处停放的问题是城市的社会、经济、交通发展到一定程度产生的结果，立体停车设备的发展在国外，尤其在日本已有近30-40年的历史，无论在技术上还是在经验上均已获得了成功。我国也于90年代初开始研究开发机械立体停车设备，距今已有十年的历程。由于很多新建小区内住户与车位的配比为1：1，为了解决停车位占地面积与住户商用面积的矛盾，立体机械停车设备以其平均单车占地面积小的独特特性，已被广大用户接受。 机械车库与传统的自然地下车库相比，在许多方面都显示出优越性。首先，机械车库具有突出的节地优势。以往的地下车库由于要留出足够的行车通道，平均一辆车就要占据40平方米的面积，而如果采用双层机械车库，可使地面的使用率提高80％-90％，如果采用地上多层（21层）立体式车库的话，50平方米的土地面积上便可存放40辆车，这可以大大地节省有限的土地资源，并节省土建开发成本。 机械车库与地下车库相比可更加有效地保证人身和车辆的安全，人在车库内或车不停准位置，由电子控制的整个设备便不会运转。应该说，机械车库从管理上可以做到彻底的人车分流。 在地下车库中采用机械存车，还可以免除采暖通风设施，因此，运行中的耗电量比工人管理的地下车库低得多。机械车库一般不做成套系统，而是以单台集装而成。这样可以充分发挥其用地少、可化整为零的优势，在住宅区的每个组团中或每栋楼下都可以随机设立机械停车楼。
这对眼下车库短缺的小区解决停车难的问题提供了方便条件。 目前，立体车库主要有以下几种形式：升降横移式、巷道堆垛式、垂直提升式、垂直循环式、箱型水平循环式、圆形水平循环式。 （一）升降横移式 升降横移式立体车库采用模块化设计，每单元可设计成两层、三层、四层、五层、半地下等多种形式，车位数从几个到上百个。此立体车库适用于地面及地下停车场，配置灵活，造价较低。 1. 产品特点： 1）节省占地，配置灵活，建设周期短。 2）价格低，消防、外装修、土建地基等投资少。 3）可采用自动控制，构造简单，安全可靠。 4）存取车迅速，等候时间短。 5）运行平稳，工作噪声低。 6）适用于商业、机关、住宅小区配套停车场的使用。 2. 安全装置：防坠装置，光电传感器、限位保护器、急停开关等。 （二）巷道堆垛式 巷道堆垛式立体车库采用堆垛机作为存取车辆的工具，所有车辆均由堆垛机进行存取，因此对堆垛机的技术要求较高，单台堆垛机成本较高，所以巷道堆垛式立体车库适用于车位数需要较多的客户使用。 （三）垂直提升式立体车库 垂直提升式立体车库类似于电梯的工作原理，在提升机的两侧布置车位，一般地面需一个汽车旋转台，可省去司机调头。垂直提升式立体
机械式立体停车库设计方案 随着最近十年XX经济的飞速发展，民众生活水平的提高，目前XX机动车保有量高达约340万辆，而车位数量的增长远远没有跟上车辆的增长，XX停车位缺口达三分之于。“停车难、停车乱”已成为百姓诟病的城市顽疾。近几年，随着XX等超大型城市的交通拥堵日趋严重，立体停车库越来越受追捧。 目前XX已在多地建设立体停车库并投入使用，主要集中在停车周转率较高的中心商务区、医院等公共设施，包括友谊城、中航城、澳新亚大厦、福田妇幼保健医院、新洲维也纳酒店、宝安人民医院等。 1、地下机械式立体停车库相关案例 （1）XX福田6800机械停车设备项目 福田6800机械车库项目位于福田区南路东侧大康福盈门小区的地下停车库，由XX市大康投资集团有限公司投资建设。福盈门小区建设用地面积约6800平方米，总建筑面积约67000平方米（车库项目占地面积3456.2平方米），其中商业14750平方米，住宅40140平方米，建筑高度超过150米。 福盈门小区为了满足住户更好的停车需求，在规划设计的初期，即考虑将建设智能立体停车库与传统自走式车库相结合的形式，满足更多的车位需求。在地下室二层至地下室四层建设 1 座 3 层的高效率全自动仓储式巷道堆垛类停车设备，配置2台堆垛机以及 4 个带顶升旋转式出入口，共计221 个机械停车位，存取车速度平均可以达到90秒一辆车。 在地下室建设的时候，考虑在有限的空间内，能将车位的需求提升到最大，采用了重列式车位排布方式，大大提升了车位数，同时在出入口设置了顶升旋转式配置，通过顶升转盘实现车辆的正进正出，增加了用户的体验感，同时也很好解决了交通流线问题，避免当倒车出库时发生的交通事故。 项目建设不但能满足车位的需求，提高了车辆的存放密集度。同时也提升了小区停车的智能化体验，项目融入了小区物业管理系统，固定用户可指定泊车位
一、自动化立体仓储与配送系统 1、什么是WMS系统，具有哪些功能？ WMS是仓库管理系统(Warehouse Management System) 的缩写，仓库管理系统是通过入库业务、出库业务、仓库调拨、库存调拨和虚仓管理等功能，综合批次管理、物料对应、库存盘点、质检管理、虚仓管理和即时库存管理等功能综合运用的管理系统，有效控制并跟踪仓库业务的物流和成本管理全过程，实现完善的企业仓储信息管理。该系统可以独立执行库存操作，与其他系统的单据和凭证等结合使用，可提供更为完整全面的企业业务流程和财务管理信息。 功能简介 货位管理 采用数据收集器读取产品条形码，查询产品在货位的具体位置，（如X产品在A货区B航道C货位），实现产品的全方位管理。 通过终端或数据收集器实时地查看货位货量的存储情况、空间大小及产品的最大容量，管理货仓的区域、容量、体积和装备限度。 产品质检 产成品包装完成并粘贴条码之后，运到仓库暂存区由质检部门进行检验，质检部门对检验不合格的产品扫描其包装条码，并在采集器上作出相应记录，检验完毕后把采集器与计算机进行连接，把数据上传到系统中；对合格产品生成质检单，由仓库保管人员执行生产入库操作， 产品入库 从系统中下载入库任务到采集器中，入库时扫描其中一件产品包装上的条码，在采集器上输入相应数量，扫描货位条码（如果入库任务中指定了货位，则采集器自动进行货位核对），采集完毕后把数据上传到系统中，系统自动对数据进行处理，数据库中记录此次入库的品种、数量、入库人员、质检人员、货位、产品生产日期、班组等所有必要信息，系统并对相应货位的产品进行累加。 物料配送
根据不同货位生成的配料清单包含非常详尽的配料信息，包括配料时间、配料工位、配料明细、配料数量等，相关保管人员在拣货时可以根据这些条码信息自动形成预警，对错误配料的明细和数量信息都可以进行预警提示，极大的提高仓库管理人员的工作效率。 产品出库 产品出库时仓库保管人员凭销售部门的提货单，根据先入先出原则，从系统中找出相应产品数据下载到采集器中，制定出库任务，到指定的货位，先扫描货位条码（如果货位错误则采集器进行报警），然后扫描其中一件产品的条码，如果满足出库任务条件则输入数量执行出库，并核对或记录下运输单位及车辆信息（以便以后产品跟踪及追溯使用），否则采集器可报警提示。 仓库退货 根据实际退货情况，扫描退货物品条码，导入系统生成退货单，确认后生成退货明细和帐务的核算等。 仓库盘点 根据公司制度，在系统中根据要进行盘点的仓库、品种等条件制定盘点任务，把盘点信息下载到采集器中，仓库工作人员通过到指定区域扫描产品条码输入数量的方式进行盘点，采集完毕后把数据上传到系统中，生成盘点报表。 库存预警 另外仓库环节可以根据企业实际情况为仓库总量、每个品种设置上下警戒线，当库存数量接近或超出警戒线时，进行报警提示，及时地进行生产、销售等的调整，优化企业的生产和库存。 质量追溯
XXXXXX有限公司编号：XX-XXX-X-XXX 作业文件 版号：E XX-XXX-X-XXX 自动化立体仓库维护保养规范 （受控文件印章） 版本修改记录 修改状态日期修改原因及内容摘要修改人审核人批准人 拟制: 审核: 批准: 日期: 日期: 日期:
第1 页共15 页 1 适用范围 1.1 本规范规定了本公司自动化立体仓库设备的巡检和定期保养基准。 1.2 本标准由珠玻电子材料有限公司设备管理部提出并归口管理。 1.3 本标准适用于本公司设备部和生产部。 1.4 担任本工作执行设备保养维修作业时，需严格遵守本规范，并确实执行。 1.5 若对此规范内容有疑问或执行困难，应立即向所属主管汇报，已求问题得到改善或彻底解决。 1.6 对本规范内容如有改善意见，请反映到直属主管并充分沟通，以促使本规范内容更为充实完 善。 2 保养作业注意事项 2.1 接到保养通知后，由维保人员持保养单前往车间，向车间班长及主管确认工作内容无误及询 问能否操作。 2.2 为确保维保人员安全，减少意外的发生，设备维修前应由生产部门确认设备已处于安全状态， 由维保人员确认安全措施已落实到位。 2.3 需动火作业的，应由维保人员提前办理动火许可证。 2.4 对于执行设备保养维修前须由维保人员会同生产车间班长执行断电，悬挂“设备检修，严禁 启动”或其它相应的标识牌。 2.5 需与其他部门同时进行维修保养作业时，需与其他部门班长或主管共同确认工作安全。 2.6 执行保养作业时需佩戴相应的劳保用品，如安全眼镜、耳塞、安全帽等。 3 巡检基准 3.1 巡检基准：表 1 巡检基准表（KYZ-ZL1802-1） 表2 巡检基准表（KYZ-ZL1802-2） 3.2 巡检基准：表 3 定期保养基准表（KYZ-ZL1802-1） 表4 定期保养基准表（KYZ-ZL1802-2） 1
自动化立体仓库管理系 统 文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-MG129]
自动化立体仓库管理系统 1．概述 自动化立体仓库管理系统WMS（warehouse management system）就是使用计算机实现对自动化立体仓库和输送设备全面的运行过程控制、实时监视以及物流信息管理与跟踪。物流信息管理包括作业计划、作业调度、作业过程以及作业变更等，自动化立体仓库管理系统是自动化立体仓库系统中的灵魂和中枢。 2.设计原则 2.1 实用性和可行性 主要技术和产品具有实用、成熟、稳定、安全的特点。实用性以系统整体运行效率为重点。既要便于用户使用，又要便于系统管理。 2.2先进性和成熟性 系统设计既要采用超前理念，先进技术和系统的工程方法，又要注意思维理性与技术的可行性，方法的正确性。不但能反映当今的先进技术和理念，而且具有拓展潜力，能保证未来若干年能占主导地位。先进性与成熟性并重，并考虑到近年来的应用发展特点，应把先进性放在重要位置。 2.3 开放性与标准化原则 应用平台应是一个开放的且符合业界主流技术标准的系统平台，并使网络的硬件环境、通信环境、软件环境、操作平台之间的相互依赖性小。 2.4可靠性和稳定性
在考虑技术先进性和开放性的同时，还应从系统结构、技术措施、系统管理等方面着手，确保系统运行的可靠性和稳定性，达到最大的平均无故障时间。 2.5可扩充性及易升级性 为适应应用不断拓展的需要，应用平台的软硬件环境必须有良好的平滑可扩充性。 2.6安全性和保密性 在应用平台设计中，充分考虑信息资源的共享，注意信息资源的保护和隔离，应分别针对不同的应用和不同的网络通信环境，采取不同的措施，包括系统安全机制、数据存取的权限控制等。 2.7可管理性和可维护性 整个应用平台是由多个部分组成的较为复杂的系统，为了便于系统的日常运行维护和管理，要求所选产品具有良好的可管理性和可维护性。另外可管理性和可维护性还包括对平台的自身。 3.系统架构 WMS系统架构主要有服务层、管理层、监控层、执行层： 服务层是由服务器和数据库组成，支撑整个系统的运行，并为数据提供保障服务，实现了与业务层集成的数据共享。 管理层是是完成系统的高级管理工作，负责仓库系统的库位管理，出入库管理，查询报表分析，库存分析，系统维护，故障分析等工作，实现与服务器的信息交互与作业下达。
毕业论文（设计） 题目：自动化立体停车库自动控制系统 系部自动控制工程系 专业名称机电一体化光机电专业 班级光机电1071 姓名 指导教师 2009年4月18日
宜宾职业技术学院 毕业论文(设计)选题报告
宜宾职业技术学院 毕业论文（设计）任务书 系部自动控制工程系 专业名称机电一体化光机电专业 班级光机电1071 姓名 毕业论文（设计）题目自动化立体停车库自动控制系统指导教师姓名 教研室（系）主任签字 2009年4月18日
PLC控制的立体车库系统设计 摘要 立体停车库生产在中国是个新兴行业，立体停车库可缓解城市动、静态交通问题，改善居住环境，有效利用土地价值。本系统采用PLC、计算机结合组态画面监控，按动按钮或控制组态画面即可完成汽车存取过程，操作简单，存取方便。控制电路部分采用交流接触器传统方式，使运行安全可靠。设计采用可分组合，模块式安装，方便灵活，具备维护使用方便，造价低等特点。 关键词：立体车库可编程控制器组态监控
PLC control three-dimensional garage system design Abstract Author : Shi Tianming Tutor :Wen Hongchang Three-dimensional stops the garage production in China is an emerging profession, three-dimensional stops the garage to be possible to alleviate the urban tendency, the static transportation question, the improvement environment, uses the land value effectively. This system uses PLC, the computer union configuration picture monitoring, presses the button or the control configuration picture then completes the automobile access procedure, the simplicity of operator, the deposit is convenient. The control circuit part selects the exchange contact device tradition method, causes the movement safe reliable. The design uses the separable combination, the module type installment, facilitates nimbly, has the maintenance easy to operate, the construction cost low status characteristic. Key words: Parking Programmable Logic Controller Configuration Monitoring
升降横移式立体停车库模型的结构设计 第3.1节概述 PSH7D升降横移式立体停车库的结构设计在整个车库中非常重要，主框架部 分、载车板部分和传动系统是PSH7D升降横移式立体停车库的主要组成部分，主 框架部分承担着整个PSH7D升降横移式立体停车库的总量，而且它的轻重、稳定 性和可靠性以及载车板部分还影响着整个立体停车库的重量、材料和成本的多少 以及安全性，传动系统决定着PSH7D升降横移式立体停车库运行的好坏，所以如 何设计主框架部分、载车板部分和传动系统成为影响整个立体停车库的关键因 素。 机械传动系统主要功用是传递原动机的功率，变换运动的形式以实现预定的 要求。传动装置的性能、质量及设计布局的合理与否，直接影响机器的工作性能、 重量、成本及运转费用，合理拟定传动方案具有十分重要的意义。一般常用以下 几种传动方案： 方案一：带传动，易于实现两轴中心距较大的传动；具有传动平稳，缓冲、 吸振的特性；结构简单，成本低；可起过载保护作用。 方案二：链传动，平均传动比准确，工作可靠，效率较高；传动功率大，过 载能力强，相同工况下的传动尺寸小；可在恶劣环境中工作；易于实现较大中心 距的传动；结构轻便，成本低。 方案三：蜗杆传动，能以单级传动获得较大传动比；传动平稳，无噪声；传 动具有自锁性。 方案四：直齿轮传动，传动准确平稳，承载能力高。 好的传动方案除应满足工作机的性能和适应工作条件外，还应尺寸紧凑、成 本低廉，传动效率高等。故对更方案进行价值分析，由表3.1和表3.2选出较好的 方案]5[。 表3.1定性判定与价值对应 判定不用差勉强 中等满意较好好很好超目标理想 可用

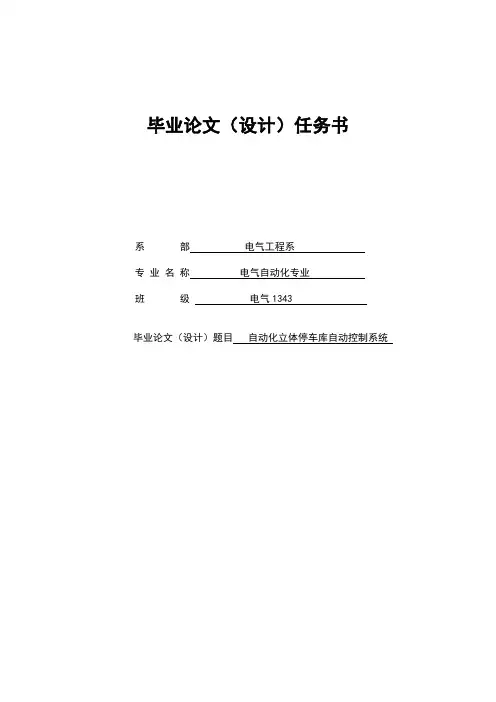

宜宾职业技术学院 毕业论文（设计）任务书 系部电气工程系 专业名称电气自动化专业 班级电气1343 姓名郑旭东 毕业论文（设计）题目自动化立体停车库自动控制系统 2013年5月1日
