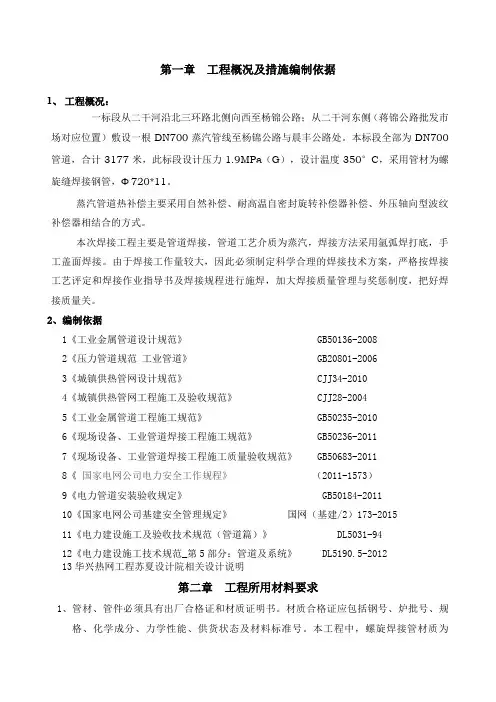

第一章工程概况及措施编制依据

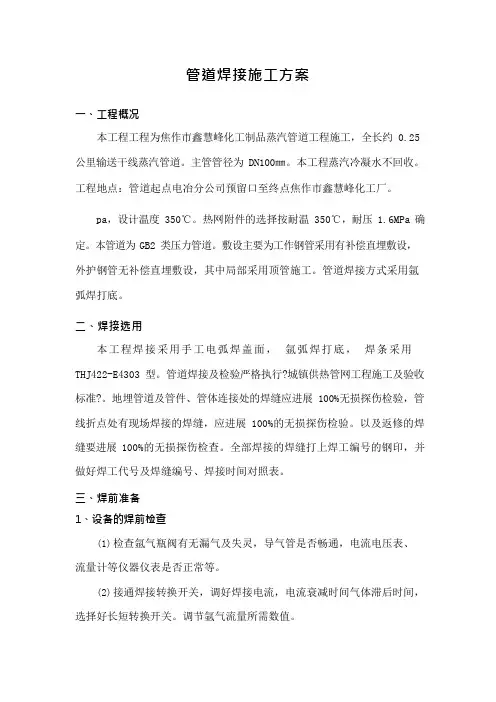

1、工程概况：
一标段从二干河沿北三环路北侧向西至杨锦公路；从二干河东侧（蒋
锦公路批发市场对应位置）敷设一根DN700蒸汽管线至杨锦公路与晨丰公路处。本标段全部为DN700管道，合计3177米，此标段设计压力（G），设计温度350°C，采用管材为螺旋缝焊接钢管，Φ720*11。
蒸汽管道热补偿主要采用自然补偿、耐高温自密封旋转补偿器补偿、外压轴向型波纹补偿器相结合的方式。
本次焊接工程主要是管道焊接，管道工艺介质为蒸汽，焊接方法采用氩弧焊打底，手工盖面焊接。由于焊接工作量较大，因此必须制定科学合理的焊接技术方案，严格按焊接工艺评定和焊接作业指导书及焊接规程进行施焊，加大焊接质量管理与奖惩制度，把好焊接质量关。
2、编制依据
1《工业金属管道设计规范》 GB50136-2008
2《压力管道规范工业管道》 GB20801-2006
3《城镇供热管网设计规范》 CJJ34-2010
4《城镇供热管网工程施工及验收规范》 CJJ28-2004
5《工业金属管道工程施工规范》 GB50235-2010
6《现场设备、工业管道焊接工程施工规范》 GB50236-2011
7《现场设备、工业管道焊接工程施工质量验收规范》 GB50683-2011 8《国家电网公司电力安全工作规程》（2011-1573）
9《电力管道安装验收规定》 GB50184-2011 10《国家电网公司基建安全管理规定》国网（基建/2）173-2015 11《电力建设施工及验收技术规范（管道篇）》 DL5031-94
12《电力建设施工技术规范_第5部分：管道及系统》
13华兴热网工程苏夏设计院相关设计说明
第二章工程所用材料要求
1、管材、管件必须具有出厂合格证和材质证明书。材质合格证应包括钢号、
炉批号、规格、化学成分、力学性能、供货状态及材料标准号。本工程中，
螺旋焊接管材质为QB235B碳素钢，20#碳素钢。
2、管材、管件的表面应无裂纹、缩孔、折叠、重皮等缺陷。若表面存在局部
锈蚀或凹陷时，亦应必须保证管材的最小壁厚
3、焊材的选用：
本工程管道焊接采用氩弧焊打底、手工电弧焊罩面方法，氩弧焊丝选用TIG50，手工电焊条选用型号为J427。
第三章焊接管理措施
1、焊接设备：
焊接设备应完好无损，其性能应满足工程需要，焊接工艺参数调节可靠，电流表、电压表指示正确
2、焊接工艺卡：
焊接施工前应有相应的焊接工艺卡，焊接工艺卡应覆盖施焊的所有管道，并报审业主、监理，焊接工艺卡批准后方可进行焊接
3、焊工管理：
焊工应持证上岗，合格证应在有效期内，合格项目应满足工程要求。本工程中焊工必须由劳动部门颁发的与所焊钢种、位置相匹配并在有效期内的压力管道焊工资质证，严禁超项目焊接
施焊前对符合条件的焊工先进行实焊考核，对考试不合格的焊工，不允许承担其持证项目的工程焊接
4、焊材管理：
1）焊接材料有物资供应部门负责采购、保管、发放。焊条、焊丝应根据母材的化学成分、机械性能合理选用，在使用前必须检查其质量合格证明书和产品是否相符
2）进场的焊材必须具有合格质量证明书，出厂期超过一年的焊条应进行焊条焊接工艺性能试验，合格后方可使用。已受潮、药皮褪色或长白斑、焊芯锈蚀的焊条不准使用
3）在使用的焊条的药皮不得有脱落或明显裂纹。焊丝使用前应清除表面的油污及锈蚀的等
4）现场设置专用焊接库，库内配置空气除湿机、干湿温度计，以保证库内空气相对湿度在60%以上，温度在零上5℃以上
5）库内焊材应存放架子上，架子离地面高度不小于30cm，离墙壁距离不小于30cm
6）库内焊材堆放时应按种类、牌号、规格、批号、入库时间分类堆放，并做好标识，先入库的先发放使用
7）焊条在使用前应有专人进行烘烤，烘烤时应注意
A、应避免焊条在烘烤过程中药皮因温度剧升或陡降而开裂，烘干箱的升
温或降温不能呢个过快
B、不允许往正在升温的烘干箱内放入或取出焊条，应待焊条烘烤符合要
求，降至保温温度后方可取出
C、从烘干箱中取出的焊条应放在保温筒内，数量根据施焊需而定，从烘
干箱取出的焊条应在4小时内用完，剩余焊条需要从新烘烤，反复烘
烤次数超过两次的焊条不得用于焊接
D、焊材的烘干、发放、回收应设专人负责。焊条启封后首先应进行外观
检查，药皮无脱皮、不开裂的为合格。确认合格后立即放入烘烤箱，
按规定程序进行烘干，待温度降至200°C以下后，移入保温箱。
E、焊条领用应用保温筒盛装，随用随取，焊接时每次只允许取出一根焊
条，取完后应将保温筒盖上，保温筒在使用过程中应通电保温。本工
程中焊条保温温度为100-150°C，反复保温不得超过两次。
F、下班时应将所剩焊条退回焊条烘干房，按规定作好标识重新烘干。经
二次烘干仍未用完的焊条不得用于正式工程
G、焊条从入库、出库、烘干、发放至回收，整个过程均要做好记录，焊
接专业工程师要随时检查监督
H、焊条烘烤人员除按规定烘烤焊条外，还要负责按规定领取和发放焊
条，并要求做好发放、回收记录
第四章管线焊接施工程序
为确保施工工期，工程施工程序应尽量优化，尽量以最低施工成本达到工程目标成果。本焊接工程中采用工序流水作业施工方法，现场设管道转动焊接口预制场地及管道固定焊接口安装场地，管道焊接口预制、固定安装同时进行并且流水作业，这就大大减少了施工周期，从而为减少工程周期、降低施工成本提供了条件。在进行施工准备的同时，材料检验、焊工考核同时进行，为做好施工准
备打好基础。
后附焊接施工流程图
第五章管线焊接环境要求
对于室外环境要求
温度：相对湿度≤90%
风速：气体保护焊时≤2m/s；焊条电焊时≤10m/s。
当环境不能满足以上要求时，应在采取焊前预热（预热温度20℃）、搭设防风防寒棚等措施后方可进行焊接工作。另外、下雪及雨天禁止无措施而露天施焊作业
2、当焊接环境出现如下情况时，必须采用不遮挡等措施，否则禁止施焊：
1)现场风速大于10m/s。
2)现场相对湿度大于90%
3)雨天
第六章焊前准备
1、焊缝坡口的加工及组对尺寸按设计图纸的规定。
2、对采用火焰切割的坡口，应将割口表面的熔渣、氧化物及飞溅物清理干净,并将不平处打磨平整。
3、焊缝在组装前应将坡口内、外壁两侧各20mm范围内的油、漆、垢、锈等杂物清理干净，并打磨出金属光泽。不锈钢焊件在组装前应将坡口两侧表面不小于100mm范围内的油、漆、垢、锈、毛刺等杂物清理干净，并采取防止焊接飞溅物沾污表面的措施。所使用的砂轮片、钢丝刷及清除焊渣的工具由不锈钢制成。
4、焊接前应做好各项防护措施。如：采用蓬布遮挡、搭设活动防护棚等办法来防止风、雨、雪等天气对焊接造成的影响，以确保工程的焊接质量。
第七章焊接工艺
1 、焊接工艺要求
当焊接环境出现下列任何一种情况时，应采取有效的防护措施，如搭设防护棚，采取预热等措施，否则不得施焊。
（1）手工电弧焊时，风速大于10m/s。
（2）氩弧焊时，风速大于2m/s。
（3）相对湿度大于90%。
（4）焊件有水、雪或接触到雾。
（5）当焊件温度低于0O C时。
露天场所焊接采用搭设活动棚的办法来防止雨、雪、风等天气情况对焊接造成的影响，以确保工程质量。
2、焊接方法的选用：
（1）热网管道的焊接采用GTAW、SMAW焊或GTAW+SMAW，小管和直径Φ≤57mm 的联络管拟全部采用GTAW。
（2）热网管道支吊架等的焊接采用手工电弧焊焊接。
（3）焊口的点焊及组对卡具的焊接应与正式焊接各项要求相同，并由合格焊工施焊。当发现定位焊缝有裂纹、气孔等缺陷时应清除重焊。
（4）焊接时不得在焊缝坡口外引弧,以免擦伤母材产生淬硬组织。
（5）管子焊接时,管内不得有穿堂风，管端应堵上。
（6）组对卡具的去除不得损伤母材，应用砂轮进行磨削，并将残留焊疤打磨平整。
3、焊接工艺：
1）氩弧焊及氩弧焊打底工艺
钨极类型，铈钨极Wse20，ф～，保护气体，采用纯度大于%的氩气（Ar），流量为6～9L/min。。
电特征，电流种类：直流，极性—氩弧焊打底层为正接。
钨极伸出长度为3～6mm，喷咀直径为ф6～10mm，喷咀与手柄夹角一般控
制在70℃～80℃，焊接电流当管径小于ф76mm为70～90A，ф76～ф159为90～110A，大于ф159为110～130A，电压为16～24V。
4、施焊技术
1）焊接过程中应尽量避免停弧，以减少“冷接头”的次数。
2）管道对口焊手工钨极氩弧焊打底，采用电弧在管壁外侧燃烧，焊丝从坡口外
一般在平焊或立焊处。
6）打底焊缝应一气呵成，不允许中途停止，打底层焊缝应检查合格后，及时进行次层焊接。
7）打底焊道和中间焊道焊后应用磨光机打磨清理。
5、焊条电弧焊工艺
工艺参数选择
焊接工艺参数如无明确规定者可按表四选择
表四焊接工艺参数
6、水平固定管（吊焊）焊接
（1）焊接特点
1）焊工通常以平、仰焊点为界将环形焊口分为对称两个半园形焊口，按照仰一立一平的焊接顺序焊接。
2）由于焊接位置沿园形连续变形，要求施焊人员站立的高度工和运条角度必须适应焊接位置变化的需要。
3）焊接时，为了控制熔池的温度和状态，除了采用火弧法或随焊随调节电流的方法外，主要靠摆动焊条来控制热量。
4）水平固定管V型坡口焊缝焊条电弧焊常出现的缺陷如下图所示
1和位置5很容易出现夹渣和气孔（位置1氩弧焊打底很容易出现内凹、未焊透，位置5氩弧焊打底很容易出现焊透程度过分，形成焊瘤）；
2）位置2易出现气孔、夹渣；
3）位置3、4铁水与熔渣易分离，焊接缺陷不多。
（2）焊接方法
1）第一层焊接（氩弧焊打底后焊条电弧焊的第一层，下同）
A、第一层焊缝的焊接，是决定焊接质量的关键，一般采用作摆动的直线运条法焊接。
B、第一层前半部的焊接：起焊和收焊尾点应超过5-10mm，如下图引弧时电流应稍大些，在坡口面上引弧，长弧预热2-3秒钟，待坡口两侧接压熔化状态，表面出现“焊味”时，立即压低电弧上第一滴铁水，并向前移动，当铁水在坡口内形成熔池时，应迅速将焊条抬起或灭弧，使熔池温度下降，然且再压低电弧或重新引弧焊接，当运条到定位焊缝时，必须用电弧熔穿间隙，使之充分熔合。在焊接过程中，应从下往上焊，位置不断变化，因此焊条角度也必须相应变化。一般常用的焊条角度下图所示：
C、第一层后半部的焊接：焊接方法与前半部相似焊上下接头时，应把先焊缝端头用电弧割法5-10mm，接头处焊接时，要使原焊缝充分熔化，并形成熔孔，以保证根部焊透，平焊接头时，应压低电弧，焊条前后摆动，推开熔渣，并击穿根部，以保证焊透，熄弧前填满弧坑。
2）中间层焊接
除第一层与最外层外，其余都称为中间层，一般壁厚大于6 mm时，才有中间层。间层焊接要求参数选择适当，因中间焊波较宽，一般采用月牙形或锯齿形运条法进行连续焊接，并在坡口两侧应稍作停留，焊条角度也要相应变化。3）外层的焊接
A、外层的焊接应符合设计要求，表面应均匀美观，沿园周基本一致。
B、外层焊接一船采用月形运条法，摆动要慢而稳，坡口两侧要有足够的停留时间，当坡口较宽时，可采用多道焊，多道焊应先焊坡口两侧，后焊中间。
C、当使用碱性焊条时，坡口的焊前处理应严格，不能用长弧预热和灭弧法焊拉否则会出现气孔，在焊接过程中，应始终保持短弧焊，用边焊边调节的方法来控制熔池的温度和形关。
7、垂直位置固定管（横焊）的焊接
（1）焊接特点
1）焊缝处于水平位置，下坡口面能托住铁水，使之不易下流。
2）铁水因垂直下流会造成上坡口边缘咬口的缺陷。
3）采用多层多道焊，易引起层间未焊透和夹渣，表层焊接不易焊得平稳美观，会出现凹凸不平的缺陷。
4）接头省，焊条角度弯孔小，运条易掌握。
（2）焊接方法
1）第一层焊接
A、始焊点选定后，用敲击法在坡口面上引弧，选用长弧预热始焊处。待坡口两侧接近熔化状态时，应立即压低电弧，形成熔池后，采用垂直或斜锯齿形运行法施焊。
B、焊条的运作要快，当焊缝尚未冷却时就再次引燃电弧，当焊一周后回到始焊处，将焊外转一个角度，使焊条垂直于始焊点园弧的切线，并压低电弧，焊条略加摆动，填满弧坑后收弧。
2）填充层焊接
A、焊接过程中，要始终控制熔池形关为斜椭图形，此时焊缝断面形状及焊条角
度下两图所示
B、填充层施
焊时，往往外层成型不良，因此焊中间层的最后一层时，坡口两侧要有一定留量，中间部位稍微凸起，而焊外层时上、下焊道速度要快，而中间焊道稍慢，以便得到园弧形焊接。
最后一道时，焊条垂直倾度要小，防止咬边现象，焊道间可不必打渣后焊，使温度下降缓慢，以改善焊缝成型。
使用碱性焊条时，操作要求同水平固定管焊接要求。
8、焊接质量检查
1）、所有焊缝均应进行外观检查，按三检规定（焊工自检、施工员复检、焊接检查员专检）检查合格后，外观检查按规范中执行）
2）、焊接接头分类的办法、范围及数量按规范中表执行。
3）、无损探伤的结果若有不合格时，应对不合格焊缝进行返修。对要求局部探伤的焊缝，尚应从该焊工当日的同一批焊接接头中增做不合格数的加倍检验。加倍检验仍有不合格时，则应进行100%探伤检查。
4）、焊缝的无损探伤合格标准按规范中执行。
9、无损探伤
1）、无损探伤检验人员必须持有相应的资格证书。无损探伤机器具有相应单位的检测资质。
2）、管径＜φ76mm时可采用椭圆透照法，管径≥φ76mm时，应按管周长进行分
段透照。
3）、焊缝透照前应按标准规定的位置放置铅字号码、透度计、焊缝边缘标记、分段标记、焊工钢印号码、探伤工代号、返修标记等有关标记。（返修标记号用铅字R表示，一次返修R1、二次返修R2以此类推）。
4）、透照时应根据材质、规格的不同选定透照工艺参数。
5）、焊缝的渗透探伤按JB4730标准及相关规范执行。
6）、对无损探伤方面的其它要求按国家有关标准执行。
10、为防止X射线对其他人员的伤害，射线探伤的时间尽量与正常工作时间错开。探伤现场应设置警戒标志并有专人警戒。夜间应设红灯示警，防止其他人员误入危险区域发生人身伤害。
11、焊缝的返修
1）、焊接接头有超过标准规定的缺陷时，可采用挖补方式进行返修。但同一位置挖补次数一般不得超过三次，否则应经技术总负责人批准。
2）、缺陷的清除应采用砂轮磨削。
3）、一般的返修按原焊接工艺执行，重要部位的补焊，应制定补焊工艺措施。4）、返修后的焊缝还应重新进行无损探伤检查。
11、焊接技术文件
1）、焊接技术文件的填写、整理、汇总应符合国家有关标准规定的内容和要求。2）、焊接技术文件的编制必须做到及时、准确、完整和可追溯性。
第八章氩弧焊机操作规程
一、目的：强化安全管理，增强安全意识，确保安全生产，消除人的不安全行为，
物的不安全状态，使安全生产做到有章可循，有据可依；
二、适用范围：公司内所有焊接操作人员；
三、目标：零安全隐患、零设备故障、零安全事故；
1、工作前要穿好工作服、绝缘鞋等安全防护用品，工作时必须戴上防护眼镜、电焊帽、电焊手套。
2、开机前需先检查水管、电线有无漏水和漏电，有问题及时处理，不得带病使用。
3、开机时应保证三通：水通、电通、气通；依次打开次序为水→电→气，电应
先开电源开关再开控制箱开关，关闭时反相依次进行，焊接前确认接好地线。
4、焊接前要配好氩气保护人员，备好保护罩，焊接时焊工和氩气保护人员要密切配合，精力集中。
5、在电弧附近不准赤身和裸露其它部位，不准在电弧附近吸烟，进食，以免臭
氧、烟尘吸入体内。
6、机器上和机器周围不准堆放导电物品。
7、氩弧焊工作场地必须空气流通。工作中应开动通风排毒设备，通风装置失效
时，应停止工作。夏季，一个人连续操作不得超过半个小时，平时连续操作一小时后应稍休息再操作。
8、容器内操作不得少于三人（里边二人，外边一人）做到容器内有人操作，容
器外有人监护和配合。
9、非氩弧焊工不准随意操作，学员和培训人员不经班长同意不能单独操作。
10、氩气瓶不准碰撞砸，立放必须有支架，并远离明火8M以上。
11、安装氩气表时要十分注意，必须将表母和瓶嘴丝扣拧紧（至少五扣）。开气
时身体，头部严禁对准氩气表和气瓶节门，以防氩气表和节门打开伤人。12、焊件在焊接前焊接部位应酸洗或用其他方法处理并用砂布蘸上酒精或丙酮清
理干净后，方能进行焊接。
13、移动焊机时必须切断总电源后方可进行，严禁带电移动焊机。
14、工作现场、机器周围要保持清洁卫生，电线要保持整齐完好，用完后必须盘
好。
15、工作完毕要关好气门、水门，切断电源总闸，然后方可离开工作岗位。
第九章 质量保证措施
1、项目质保体系如下图：
2、焊接质量要求
本工程焊缝外观质量应符合《现场设备、工业管道焊接工程施工规范》（GB50236-2011）及《现场设备、工业管道焊接工程施工质量验收规范》（GB50683-2011)及工程图样技术文件的有关规定。具体保证措施如下： 1） 严格按图纸、方案和焊接工艺指导书施工
2） 充分发挥质保体系的作用，确保质保体系的正常运行
项 目 经 理：尤先先
各 施 工 班 组、班 组 质 检 员
3）严禁使用无产品合格证和材质证明书的焊接材料。当材料有怀疑时，应进行化验，以确定是否使用。
4）加强质量教育，强化职工质量意识
5）严禁无证人员上岗作用施焊
6）抓住焊接过程控制要点：
一是焊接工艺卡的编制及焊前施工交底，搞好焊前检查，即检查对口尺寸、坡口形状、清理及焊前准备，做到不符合要求不施焊；二是质量检验员的工作在现场，对每个焊工的焊口质量进行检查控制；三是做好相关工序之间的联系，如对口、焊接、探伤、质量检查等之间的联系；注重外观质量检查工作，外观不符合格的不验收。
7）合理设置质量控制点
应根据过程控制点，事先设置好W点和H点
A、W点（见证点）：由焊接质量检查员负责检查并做好记录，作业人员签字，
合格后移交下道工序
B、H点（停工待检点）：由焊接质量检查员负责检查并做好记录，作业人员
签字，合格后再由监理工程师、监检工程师签字认可后，然后移交下道
工序
8）严格焊接工艺纪律，即严格按照焊接工艺卡的规定进行焊接施工，通过W、H 点检查作业与工序文件的符合性。
9）严格实行多级验收制度，施工班组为一级验收，分公司为二级验收，项目部为三级验收，业主及监理工程师为四级验收。焊工在完成后各自的焊接工作后均应做100%的自检，填写自检单；分公司二级质检验收根据焊工的自检单进行全面检查，项目部专业三级质检员对焊口的抽查应根据二级质检员填写的检查记录单，按照规程制定的比例对焊缝进行检查验评。
10）凡经检查不合格的焊缝，应按规定加倍抽查
11）对焊接工程质量事故的处理，应以事实和质量数据为依据，找出事故原因，严格处理。
12）制定焊接的奖惩措施
严格执行公司制定的制度，结合工程施工现场的具体情况，加大焊接质量
奖惩力度，充分利用经济杠杆的调节作用，提高焊工及管理人员的质量意识，使本公司承担的合同范围内焊接质量全面达到优良水平
第十章安全生产保证措施
焊接施工由于焊机采用380V电源，故容易产生漏电、触电事故，因此在施工中必须第一防范。焊接高空作业多,高空安全也是必须第一防范的.同时也应防止在雨天进行焊接施工，这既可避免漏电，又可保证焊接质量。
1、施工中我们应该注意以下安全规程：
a.进入现场必须穿安全绝缘鞋，高处作业必须戴安全带。
b.焊工在不进行焊接施工时必须戴安全帽。
c.注意上下攀登安全和防止高空坠落。
d.焊接机具电源必须与冷箱板绝缘，设置的开关箱、焊接机具外壳必须有
良好的接地。
e.手持电动工具必须有接零保护以防触电。
f. X射线探伤作业时间，必须与其他工种作业时间穿插开，以免影响人体健康。
g.焊接作业时应防止有关人员眼睛被弧光打伤.
2、现场要做到安全用电，所用电气线路、电气设施及设备应由专业电气工人进行维护管理，非电气专业人员不得自行动用电气设施、设备。现场用电设施要经常进行巡检，发现问题或是隐患应立即排出。
3、现场施工用配电箱要设防雨罩，现场用电焊机要设尤防雨棚。配电箱及电焊机、砂轮机等用电设施配套电线电缆不得有裸露部分，如有裸露禁止使用
第十一章主要施工机具及用量
第十二章 施工现场应急救援方案
事故应急救援机构图
应急救援小组成人员
组长：项目部安全生产第一责任人尤先先
副组长：项目部安全生产直接责任人楼康儿
成员：许文江、田金淼、郭伯余、李建华
第六条生产安全事故应急救援通讯电话
项目经理联系电话：楼康儿
项目部现场办公室：许文江
急救中心：120
火警中心：119
报警中心：110
交通事故急救：122
第一条、机械伤害事故的救援
一、发生机械伤害事故应急救援程序
1、事故发生后，由项目经理向上一级（质安部、工程部）报告，并按先内后外程序逐级上报，如项目经理不在，按层级原则，下一级立即补位上报，并即报告项目经理。
2、事故现场抢险、急救由项目经理(项目总工)负责组织，以机具员为主，施工员为副共同具体实施。
3、事故调查由项目副经理（项目总工）负责组织，以质安员为主，机具员为副共同具体实施，一级事故由公司事故应急救援队负责组织，项目经理为主、机具员为副共同具体实施。
4、事故后勤保障由项目副经理负责组织，综治员负责实施。
二、发生机械伤害事故应急救援
1、发生机械伤害事故应立即切断动力电源，首先抢救伤员，观察伤员的伤害情况，如手前臂、小腿以下位置出血，应选用橡胶带或布带或止血纱布等进行绑扎止血.
2、如伤员发生休克，应先处理休克。遇呼吸、心跳停止者，应立即进行人工呼吸，胸处心脏挤压。处于休克状态的伤员要让其安静、保暖、平卧、少动，
并将下肢抬高约20度左右，尽快送医院进行抢救治疗。
3、出现颅脑损伤，必须保持呼吸道畅通。昏迷者应平卧，面部转向一侧，以防舌根下坠或分泌物、呕吐物吸入，发生喉阻塞。有骨折者，应初步固定后再移动。遇有凹陷骨折及严重的脑损伤症状出现，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后，及时送邻近的医院治疗。
4、发现脊椎受伤者，创伤处用消毒的纱布或清洁布等覆盖伤口，用绷带或布条包扎后。移动时，将伤者平卧放在帆布担架或硬板上，以免受伤的脊椎移位、断裂造成截瘫，导致死亡。抢救脊椎受伤者，移动过程中，严禁只抬伤者的两肩与两腿或单肩背运。
5、发现伤者手足骨折，不要盲目移动伤者。应在骨折部位用夹板把受伤位置临时固定，使断端不再移位或刺伤肌肉，神经或血管。固定方法:以固定骨折处以上下关节为原则，可就地取材，用木板、竹板等，在无材料的情况下，上肢可固定在身侧，下肢与提侧下肢缚在一起。
6、遇有创伤性出血的伤员，应迅速包扎止血，使伤员保持在头低脚高的卧位，并注意保暖。
7、动用最快的交通工具或其他措施，及时把伤者送往邻近医院抢救，运送途中应尽量减少颠簸。同时密切注意伤者的呼吸、脉搏、血压及伤口的情况。
8、当机械发生重大事故时，必须及时上报有关单位和组织抢救，保护现场，设置危险区域，专人监护，拍摄事故现场照片。
第二条触电事故的救援
一、发生触电事故应急救援程序
1、事故发生后，由项目经理向上一级（质安部、工程部）报告，并按先内后外程序逐级上报，如项目经理不在，按层级原则，下一级立即补位上报，并即报告项目经理。
2、事故现场抢险、急救由项目经理（项目总工）负责组织，以电工为主，施工员为辅共同具体实施。
3、事故调查由项目副经理（项目总工）负责组织，以质安员为主，电工为辅共同具体实施，一级事故由公司事故应急救援队负责组织，项目经理为主、电
管道焊接施工方案(总22页) -CAL-FENGHAI.-(YICAI)-Company One1 -CAL-本页仅作为文档封面，使用请直接删除
目录 1. 目的及适用范围 ..................................................................................... 错误!未指定书签。
2. 工程概况 ................................................................................................. 错误!未指定书签。 3. 编制依据 ................................................................................................. 错误!未指定书签。 4 定义 (5) 5. 施工准备 ................................................................................................. 错误!未指定书签。 6. 施工主要技术参数 ................................................................................. 错误!未指定书签。 7. 施工操作流程 ......................................................................................... 错误!未指定书签。 8. 施工操作指南及详细说明 ..................................................................... 错误!未指定书签。 9. 施工进度 ................................................................................................. 错误!未指定书签。 10. 质量保证措施 ........................................................................................ 错误!未指定书签。 11. 施工安全措施......................................................................................... 错误!未指定书签。 12. 附录 ........................................................................................................ 错误!未指定书签。
一、冬季施工前的准备工作 冬季施工开始和结束的日期应以气温条件为准，当室外日平均气温连续5天低于5℃即进入冬期施工；当室外日平均气温连续高于5℃时解除冬期施工。 冬季施工期间要密切注意天气预报以及现场实测大气温度纪录，现场安排专人进行大气测温记录工作，质量检查员现场进行监督检查，切实做好提前进入冬施的工作准备。 对商品混凝土提前做好采暖与保温工作，以保证冬施期间砼施工的正常进行。搅拌站试验室开混凝土配合比等有关工作也应执行冬施的有关规定。混凝土掺加外加剂时应指定专人负责，不得由他人随意配制。 给排水管道施工时，管内严禁存水防止冻裂。管道焊接要做好焊前预热及焊后缓冷措施。 冬季施工管沟土方开挖、混凝土施工，为节约能源，降低成本，采用蓄热法保温和养护。开挖后的土方、管沟采用棉毡和草袋保温覆盖。 做好技术准备工作，进入冬季施工前，技术人员向有关班组作冬施工作的技术交底，在重要部位施工时要针对工程的特殊情况做好冬施措施和安全施工交底。 对参加施工的所有管理人员和施工作业人员进行培训，使之了解冬施的重要性及应注意的事项，现场施工前对作业人员做技术、安全交底。
二、管道工程冬施主要技术措施 冬施期间多风沙、多雨雪、气温低。进入冬施期前要好管道焊接防风防沙防护棚的准备工作，防护棚采用型钢及阻燃蓬布搭设。 冬施期间要做好施工场地排水工作，严禁水流入施工的沟槽和材料堆放地，并避免沟底存水结冰。 冬季施工的管道内均不得存水防止冻裂。 焊条应装入性能良好的焊条筒内才能进入现场，现场严禁敞口。焊条在筒内存放时间以2-3小时以内为宜,超过时间应及时退换。 在气温低于0℃时焊接，应对焊接部位进行预热，焊件在始焊处100mm范围内预热到15℃以上。预热采取氧乙炔火焰预热，预热温度测量使用远红外测温仪测量。 当环境温度低于-20℃施焊时，管道焊接必须搭设防护棚，防护棚采用型钢及阻燃蓬布搭设，以提高焊接环境温度、防风沙。 每道焊缝应一次完成，以确保焊接的层间温度，耐热钢管道及加热炉管焊接完成后应进行后热，并采取保温措施，采用保温棉被包裹。 焊接应避风、雨、雪的影响，相对湿度不高于90%，焊接过程中严禁锤击焊件。 焊接焊口时，应用氧乙炔火焰加热，焊接必须连续焊完，不应中途停止。焊后药皮的清除，应在焊缝温度降低后进行。焊缝焊接后，严禁在低温下矫正其变形或用大锤敲击焊缝。 阀门水压试验应在环境温度高于5℃时进行，否则应采取措施。在环境温度低于5℃的情况下，阀门试压应在防护棚内进行，并保证
集中供热工程施工第三标段工程 管道焊接方案 批准人： 审核人： 编制人： 管道焊接方案 1、工程概况及措施编制依据： 工程概况: 本工程为城区集中供热工程施工第三标段，管道直径为DN1400，采用高密
度聚乙烯外护管聚氨酯泡沫塑料预制直埋保温管及管件，共约11500米管。灾后重建约1600米。本工程主要是管道口焊接，管道介质为热水，供回水温度分别为130℃、70℃。焊接方法采用氩电联焊或氩弧+二保焊。由于焊接工作量较大，因此必须制定科学合理的焊接技术方案，严格按焊接工艺评定和焊接作业指导书以及焊接规程进行施焊，加大焊接质量管理与奖惩力度，把好焊接质量关。 编制依据： 《城市供热管网工程施工及验收规范》 CJJ28-2014 《现场设备、工业管道焊接工程施工及验收规范》 GB50236-2011 《钢熔化焊对接接头射线照相和质量分级》GB/T3323-2005 2 、工程所用材料要求： 本工程采用预制直埋保温管，其结构形式为：工作钢管+保温层（聚氨酯）+外套（高密度聚乙烯）。管材、管件必须具有出厂合格证或质量证明书。材质合格证应包括工作管（钢管）的合格证和保温层的合格证。我单位只负责工作钢管的焊接，焊口保温由业主另行委托。本工程钢管材质为Q235B。 焊材的选用： 本工程管道焊接采用氩弧焊打底、手工电弧焊盖面方法，焊条选用型号为J427，氩弧焊丝采用TIG-J50（Ar、实心）、CO2保护焊ER50-6（CO2、药芯），焊条烘烤温度为350℃,烘烤恒温时间为2小时。烘好后放置在保温桶内随用随取。 3、焊接管理措施： 焊接设备：焊接设备应完好无损，其性能应能满足工程需要，焊接工艺参数调节可靠，电流表、电压表指示准确。 焊接工艺评定：焊接施工前应有相应的焊接工艺评定，焊接工艺评定应覆盖管道的材质、壁厚，并报审监理。工艺评定经批准后才可进行施焊。 施焊前由焊接责任工程师根据焊接工艺评定编制焊接作业指导书。焊工应严格按焊接作业指导书施焊。 焊工管理：焊工应持证上岗，合格证应在有效期内，合格项目应满足工程要求。本工程中焊工必须持有由劳动部门颁发的与所焊钢种、位置相匹配并在
×××××××公司 工艺管道安装工程 管 道 施 工 组 织 设 计 单位工程名称：库区系统安装工程 工程名称：库区工艺管道安装工程 编制单位：××××××××公司 编制日期： 编制人： 审核人：
目录 一、工程概况 1．工程名称 2．工程地点 3．工程简介 二、施工中执行的技术标准、规程、规范 三、施工机具和人员配备 1．施工机具 2．人员配备 四、施工平面图及场地简介 五、施工工序 六、施工进度计划表 七、施工方案 1．施工工准备阶段 2．管道制作加工 3．管道焊接 4．设备安装 5．管道安装 6．管道防雷接地 7．管道检验、检查和试验 8．管道的吹扫与清洗 9．管道防腐与刷油 10．管道绝热 11．工程交接验收 八、质量技术管理措施 九、安全技术管理措施
一、工程概况 1．工程名称：×××××公司库区油罐管道及至码头管道安装工程 2．工程地点：×××××× 3．工程简介： 本工程为新建植物油库的管道安装工程，共分为两部分，一部分为库区各油罐之间进出油、伴热、加气管道安装；另一部分为码头至油罐区之间进出油、伴热、加气管道安装。其中进油管为DN200、DN150；出油管为DN150；蒸汽管、罐底排污管、压缩空气管为DN65；蒸汽伴热管为DN25，均采用热轧无缝钢管制作安装。 管道阀门及其他附件采用法兰螺栓连接；DN200 、DN150管道采用氩电联焊，其他管道全部采用电弧焊。管道除锈为动力工具除锈；防腐为铁红防锈漆两遍、面漆一遍；管道有保温要求则不刷面漆，其他按照工艺要求施工。 二、施工中执行的技术标准、规程、规范 1．设计图纸及设计说明文件 2．《工业金属管道工程施工及验收规范》（GB50235-97） 3．《现场设备、工业管道焊接工程施工及验收规范》（） 4．《工业设备、管道防腐蚀工程施工及验收规范》（HGJ229-91） 5．《工业设备、管道绝热工程施工及验收规范》（GBJ126-89） 6．《工业金属管道工程质量检验评定标准》（GB50184-93） 7．工程合同有关文件和甲方要求。 三、施工机具和人员配备
第一节焊接施工方案及工艺措施 (一) 焊接专业施工总体安排 1、工程主要特点 1.1 焊接作业主要特点 本机组为1000MW超超临界机组，焊接工程量大（受监焊口数量）；中高合金焊口比例大；T/P91、T/P92焊口量相当大；结构焊接合金件较多，密封焊接量大，要求严格。T/P92钢材在本机组的大量使用，这种钢材属马氏体热强钢，其焊接性较差，对焊接工艺要求极高。 1.2 热处理作业主要特点 机组中需要经焊后热处理的焊口多，壁厚大，所涉及的部件的焊口遍布机组炉、机的各个部位，所以在焊接热处理的施工上一定要调度合理、施工过程有序、规范，做到机械、材料的利用率上升、耗损率下降，确保焊接工程的顺利施工。 2、焊接施工原则 (1) 焊接时尽量减少热输出量和尽量减少填充金属； (2) 地面组合焊接应合理分配各个组对单元，并进行合理组对焊接； (3) 密集管排及中大径管道采用双人对称焊接； (4) 位于构件刚性最大的部位最后焊接； (5) 由中间向两侧对称焊接； (6) 结构焊接先焊短焊缝，后焊长焊缝； (7) 当存在焊接应力时，先焊拉应力区，后焊剪应力和压应力区； (8) 膜式壁焊接采用分段退焊法。 3、总体工程安排 焊接专业独立管理，主要配合锅炉、汽机等专业焊接施工需求。针对焊接专业特点，拟采取以下安排。 (1) 建立健全焊接质量管理机构，制定质检人员岗位责任制。焊接、热处理施工按照公司质量体系文件规定的程序、有关规程规范、合同文件及监理的要求进行施工、检查验收。
(2) 焊接施工前，工程技术人员对焊接施工基础资料的前期准备，对现场焊接人员资质的认证和焊前考核，以及对现场将投入使用的焊接机械及热处理设备等的检查、校验及标定。 (3) 焊接施工前，建立二级焊条库，库内设置的烘干箱、恒温箱数量满足工程使用、并配备除湿器、电暖器、空调等设施。地面铺设防潮材料，保持库内温湿度在标准范围内。 (4) 本工程受热面管子全部采用GTAW或GTAW+SMAW方法焊接，视管子规格和位置难易程度并结合焊接工艺评定决定使用哪一种焊接方法。 (5) 本工程中大口径管道采用GTAW+SMAW方法焊接，焊接时应特别注意根部打底质量，确保熔透，层间清理应干净。中径管焊接时，为确保表面工艺质量，宜选用φ3.2焊条盖面。需预热和热处理的应及时进行预热和焊后热处理。 (6) 主蒸汽、再热热段管道材质为SA-335P92，焊接要求比较高，施焊焊工必须严格按照作业指导书和焊接工艺卡规定焊接。焊丝和焊条按工艺评定上的材料选用。焊接过程中应控制焊接线能量，防止线能量过大。 (7) 中低压管道及二次门后焊口采用氩弧焊打底（主要是汽机房内的管道），汽轮机、发电机的冷却、润滑系统管道及燃油管道必须进行氩弧焊打底。 (8) 凝汽器与低压缸连接由6名以上焊工对称施焊，采用分段退焊法。施焊过程中，在下汽缸四侧台板处，应装设监视变形的千分表，并设专人监视。 (9) 仪表、压力测点、温度测点、取样等管道的直径都在25mm以下，焊接方法为GTAW。壁厚≤2mm的管道焊接可采用一道成型，壁厚＞2mm的管道焊接应焊至2～3层，以保证焊缝有规定的余高。 (10) 铝母线焊接场所允许的环境温度应在0℃以上，如环境温度过低时，应采取有效方法提高环境温度。焊接铝锰合金时，选用铝锰焊丝（丝321）或铝硅焊丝（丝311）。 (11) 锅炉密封采用手工电弧焊方法进行施工，焊接前应将坡口边缘的油、漆、锈、垢等清理干净。锅炉密封焊接应采用分段跳焊，采用合理顺序、消除焊接应力变形焊接引起的变形，超出规定尺寸时，应采用火焰或锤击等方法校正。 (12) 本工程热处理的用电加热方式，温度曲线用打点式自动温度记录仪记录。热处理参数（如加热温度、升降温速率、恒温温度、恒温时间等）按《火力发电厂焊接热处理技术规程》（DL/T819-2010）中的有关规定执行。
供热管道冬季施工方案 厂前区热力管道工程即将进入冬季施工期，冬季施工最大的特点，环境温度低，雨雪天气较多，对供热管管道的焊接质量必定会带来一定的影响。为了保证供热管道的焊接质量。因此，要求各施工位，参照相关法规和标准，做好热力管道冬季施工防护措施。 一、准备工作 1.定期进行冬季施工技术交底和施工检查制度，使参建施工人员做到胸中有数，牢固树立冬季施工的质量要点。 2.制作地面和管支架用的防风雨棚，要求牢固可靠，数量能满足施工需求。 3.准备必要的加热装置和设备（如电加热器、碘钨灯等），当环境温度较低时，用于管道加热或环境加热。 4.配备保温隔热材料，以便焊后保温用。 二、焊材的管理 1.施工用焊接材料必须按规定堆放，底部离地高度≥300mm。 2.焊接材料焊接前，必须进行烘烤和保温。 3.建立焊材烘烤、保温、发放及回收台账，并真实可靠。 4.烘烤后没有用完的焊条，当温度降低时，应重新烘烤；焊条离开保温桶时间超过4小时，下次使用前也必须烘烤，但同一焊条烘烤次数不多超过3次。 三、施焊环境 1.当环境温度较低时应采取适当措施（如预热、暖棚、加热），?
保证焊接所需的足够温度。 2.焊条烘干后必须放入保温桶内，并保证保温盖关闭严密，保温桶内温度应在100～150℃。 3.室外焊接时，如手工电弧焊风速超过8m/s，氩弧焊风速超过2m/s，应设防风屏障；雪天应设挡棚。 4.高空焊接或切割时，必须系好安全带，焊接周围和下方应采取防火措施，并应有专人监护。 5.潮湿地带作业时，操作人员应站在铺有绝缘物品的地方，并应穿绝缘鞋，采取防措施。 6.焊接前，应测定环境温度和金属材料温度，当环境温度低于焊接工艺要求的温度时，焊接前必须进行母材的预热，预热温度控制在100℃左右，当火焰加热难以保证母材温度时，应采取电加热的方式进行预热。 7.当管道外径≥300mm，最好采用两人同时焊接，否则要测定层间温度，当层间温度较低时，也要进行层间预热处理。 8.当环境温度低于-5℃时，防护棚内应设置碘钨灯等，对施焊环境进行加温，保证施焊环境温度满足焊接要求，每道焊缝焊接完毕，一定要立即采取保温缓冷处理措施，保温厚度在50mm左右为宜，使缓冷时间控制在1小时左右，管道表面温度方可与环境温度一致。 四、监督检查 为了保证冬季施工的技术措施落到实处，我们要加大冬季施工的监督检查力度，安全质量环保部会同监理人员，进行定期和不定
1总述 1.1工程概况 为了满足日益增长的用热需求，改善该区域供热质量。泾阳县周边棚户区改造配套基础设施项目热力管网1208.6米(426*7 840米;529*7 278.6米；630*8 80米；133*4 10米）。本项目工程范围粮集路—金柳大街段。采用直埋式预制保温管，供水保温材料聚异氰尿酸酯保温层和玻璃钢或高密聚乙烯外护管组成；回水材料聚氨酯保温层和玻璃钢或高密聚乙烯外护管组成。 1.2工程特点 本工程管道设计压力1.6MPa，采用自然补偿和方形补偿相结合的方式。供水管道130℃，回水管道70℃。 1.3工程主要施工内容 主要工程内容包括基坑开挖、支护、管道支架制作、安装；管道焊接、安装及管道压力试验、吹扫、探伤，保温等。 2编制依据 1、图纸及有关技术文件。 2、《城镇供热管网设计规范》CJJ34-2010 3、《工业金属管道设计规范》GB50316-2000(2008修订版） 4、《压力管道安全管理与监察规定》（劳部发【1996】140号） 5、《供热工程制图标准》CJJ/T78-1997。 6、《城镇直埋供热管道工程技术规范》CJJ/T81-2013
3 施工进度计划 1、1施工机械及材料计划表
14 撬 杠 根 6 15 电缆线 米 300 16 磨光机 Φ150 台 5 1、2根据施工图纸，确定管线的布置，结合现场的实际情况，测量并规划出管道沟槽的开挖计划，裁出路面开挖尺寸，组织挖掘设备进场施工。管沟开挖以设计绝对高程坡度，断面以设计尺寸为准，管沟开挖至设计高程后应找平并对基槽进行清理，将沟中大于50mm 粒径的石块清理干净，清理干净待甲方、监理方对基础验收合格后方可进行基础灰土施工。 1、3基础开挖严格按照设计要求放坡，开挖过后及时做安全防护，打支撑。在基坑开挖期间，设专人检查基坑稳定。基坑四周做安全防护，用彩钢瓦或密目网封闭。 4施工方法 1、安装顺序 2、管道安装 2.1管道预处理 管道表面防锈应为Sa2.5级，粗糙度40-70UM 。 2.2管道焊接 2.2.1焊材管理 A 焊材须按焊材管理制度严格管理。 B 焊材要有齐全的材质证明并经检验确认后方可入库。 管道组管道 管道试防腐管道交
1 目的 为了规范压力管道等焊件的焊前预热和焊后热处理工艺，保证焊接工程质量，特制定本工艺标准。 2 适用范围 本标准适用于公司承接的工业与公用压力管道焊接工程的焊前预热和焊后热处理。 3 引用标准 GB50236《现场设备、工业管道焊接工程施工及验收规范》 4 定义 预热：焊接开始前，对焊件的全部(或局部)进行加热的工艺措施。 焊后热处理：焊后，为改善焊接接头的组织和性能或消除残余应力而进行的热处理。 5 焊前预热和焊后热处理的一般要求 5.1焊前预热 5.1.1 焊接工艺人员应根据母材的化学成份、焊接性能、厚度、焊接接头的拘束程度、焊接方法、焊接环境和所执行的施工工艺标准要求等综合考虑是否进行焊前预热，必要时可通过试验确定。 5.1.2 焊前预热温度应符合设计或焊接施工工艺标准的规定，当无规定时，焊前预热温度宜采用表1的规定。 精品文档，欢迎下载
5.1.3 预热的加热方式一般采用氧-乙炔焰加热或电加热带加热法。预热的温度应用热电偶、测温笔等测出。当温度达到要求时才能进行焊接。5.1.4 焊前预热的加热范围,应以焊缝中心为基准,每侧不应小于焊件厚度的3倍。 5.1.5 要求焊前预热的焊件，其层间温度应在规定的预热温度范围内。5.1.6 当焊件温度低于0℃时，所有钢材的焊缝应在始焊处100mm范围内预热到15℃以上。 5.1.7 不同钢号相焊时，预热温度按预热温度要求较高的钢号选取。 5.1.8 当采用钨极氩弧焊打底时,焊前预热温度可按表1规定的下限温度降低50℃。 5.1.9 当用热加工法下料、开坡口、清根、开槽或施焊临时焊缝时，亦需考虑预热要求。 5.2 焊后热处理 精品文档，欢迎下载
工艺管道焊接施工技术方案 ××××有限公司 2017年3月
目录 1.前言 (1) 2.工程概况及特点 (1) 3 焊材管理 (1) 4 焊接准备 (2) 5 焊接工艺 (3) 6 管道热处理 (5) 7 质量检验 (7) 8 技术要求 (8) 9 质量保证措施 (8) 10 管理措施 (8) 1.前言 1.1适用范围
本方案适用×××中心工程工艺管道的焊接施工。 1.2编制依据 1.2.1工艺管道施工图纸及相关配套图纸及文件； 1.2.2SH3501-2002《石油化工有毒、可燃介质管道工程施工及验收规范》； 1.2.3 GB50235-97《工业金属管道工程施工及验收规范》； 1.2.4GB50236-98《现场设备、工业管道焊接工程施工及验收规范》； 1.2.5SH/T3520-2004《石油化工铬钼耐热钢焊接规程》； 1.2.6 JB/T4730-2005《承压设备无损检测》； 2.工程概况及特点 2.1工程概况 我公司承建的催化工艺管道分为4个区，即吸收稳定区、管带区、泵区和空冷区。其中吸收稳定区的附塔管线较多，为管道施工中的重点、难点。 2.2工程特点 2.2.1 工期紧，投入设备、人员数量大，班组（或施工队）之间交叉作业多，不易于管理。 2.2.2无缝钢管道预热、热处理、无损检测等工序复杂，应做好相互间的组织与衔接。 2.2.3附塔管道较高、施工难度大，与其它作业交叉进行，增加了安全风险。 3 焊材管理 3.1焊条烘干要求 3.1.1 焊条使用前应按焊条说明书的要求进行使用。 3.1.2 若焊条说明书无烘干要求，则本工程用焊接材料按下表要求进行烘干。 焊条烘干要求 注：若说明书注明包装良好的J422焊条可不进行烘干，当焊接支架等非主体材质时可不进行烘干。 3.2 焊材管理要求 焊材的管理严格执行《项目焊材管理规定》，保证从源头、运输、储存、发放及回收等各种环节对焊材进行控制，从而保证焊材质量。 3.2.1焊材分一、二级库管理。一级库负责焊材的保管与储存，由专人负责管理。焊材应按类别，材质、型号、规格、批号等分别存放在专用货架上，并用标签进行标识，建立焊接材料专用帐。焊材距地面和墙壁的距离不得小于300mm。焊材库内应安装去湿设备，保持室内相对湿度不超过60%。 3.2.2焊材二级库负责焊材烘焙、发放、回收 3.2.2.1由专职焊材烘焙发放员负责焊材烘焙、发放、回收等管理工作。 3.2.2.2焊材保管、烘焙、发放，应掌握各类焊条的性能，保管使用要求，明确烘焙的工艺规范，严格按工艺规定烘焙和发放焊条，做好烘焙与发放记录。 3.2.2.3焊材的领发及回收 （1）施焊人员根据焊接工艺要求，正确领用焊条。焊条保管员做好焊材的发放记录。每次领用的焊条数量不得超过4kg。 （2）对重新烘焙的焊材要优先发放。 （3）焊材发放数量不得超过焊材定额，当定额不足时，必须有焊接责任师签发的增加定额，才能发放。 （4）施焊人员领用的焊条应立即放入焊条保温筒内，焊条保温筒除在取出焊条时的其他整个施焊过
石化金属管道冬季施工注意事项； 冬季施工最大的特点我想就是温度比较低，在焊接作业时就一定必须重视温度，在焊接前需要测定焊接位置母才的温度，在低于工艺要求的温度的情况下，焊接前必须进行母材的预热。 冬季焊接时应注意焊接后的保温问题 雨雪天气应注意保持材料干燥 冬季焊接施工时应采取防风棚保护、提前预热管口、提高焊接前的管口预热温度、层间二次预热、缩短焊接工序间隔时间等措施。 温度高于零下5度，我想做一些常规的烘干及保温就可以了，如果温度过低或者板厚了，那恐怕就要预热和注意层间保温了。 冬季施工主要技术措施 1、管道焊接要严格按要求进行预热，管道应提前放入送暖的封闭厂房内进行预热。 2、环境温度低于5℃时，不宜进行水压试验；已进行水压试验的管道要及时将水排出管外，并将管口临时封堵。 3、应尽量避免在冬季进行管道的试压，如果必须在冬季试压的话，要尽量减少充水的管道暴露在自然环境的时间，在符合规范要求的前提下，测试的时间应尽可能短，测试完毕后，要及时排空管道中的水并最大限度地吹干。 4、应尽可能增加预制量，减少现场的组焊工作量。 5、焊接时的风速不得超过下列规定，否则应采取防风措施： A手工电弧焊为8m/s； B氩弧焊、二氧化碳气体保护焊2m/s 6、焊接电弧1m范围内环境的相对湿度不得大于90%。 7、施焊环境温度应能保证焊件焊接所需的足够温度和焊工技能不受影响。 8、焊接工艺要求中： A当环境温度低于0℃时，除奥氏体不锈钢外，无预热要求的焊接接头，在始焊处100mm范围内，应预热到15℃以上。 管道安装安全要求 为保证管道安全顺利的进行安装，确保安装人员在安装过程中的安全，特制定以下规定： 一、在人管道的安装及吊运过程中，施工操作人员、指挥人员必须密切协调，保持高度一致。 二、在指挥吊运管道的施工过程中，要深入吊装与安装现场，信号必须准确及时。三、在管道就位后，必须支撑牢固后，方可卸钩。 四、在吊装作业点，施工操作人员必须搭设供人员作业的操作平台，同时采取可靠的支撑防护，确保管道吊装与安装过程中不发生倾倒。 五、作业点空间较小时，禁止施工人员进入管道的下方去扶或卸。 六、在吊装或安装管道过程中，当管道摆动较大或无法稳定时，施工人员禁止靠近，并且要提前疏散临近区域的施工人员。 七、安装过程中，必须将安全工作放在首位，严防管道挤压、砸压施工人员。八、在进行作业时，必须带好个人防护用品，高处作业必须系好安全带。九、如不按有关操作规程和交底作业，发生的
工艺管道焊接方案
目录 1、概述 (3) 2、编制依据及验收规范 (3) 3、施工准备 (3) 4、焊接施工工序 (5) 5、施工技术要求 (7) 6、焊后热处理 (14) 7、质量检查 (17) 8、焊缝返修 (19) 9、焊接质量保证体系 (20) 10、安全施工技术要求 (23) 11、工艺管道施工工作危害分析（JHA）记录 (25) 12、管道焊接材料选用及工艺要求表 (28) 13、管道焊接焊接工艺评定一览表 (28) 14、工艺工艺卡 (29)
1、概述 1.1工程概况 化工厂的工艺管道焊接，管道材质有碳钢、不锈钢及铬钼合金钢，该装置工艺管道全部采用工厂化预制加工，现场分段安装。管道焊接的主要工程量见表1。 管道焊接工程量表1 2、编制依据及验收规范 2.1《工业管道工程施工及验收规范》 GB50235-97 2.2《现场设备工业管道焊接施工及验收规范》 GB50236-98 2.3《石油化工剧毒、可燃介质管道工程施工及验收规范》及一号增补 SH3501-2002 2.4《石油化工工程铬钼耐热钢管道焊接技术规程》 SH/T3520-2004 2.5《石油化工铬镍奥氏体钢、铁镍合金和镍合金管道焊接规程》SH/T3523-1999 2.4《石油化工不锈钢复合钢焊接规程》 SH/T3527-1999 2.6《石油化工建设工程项目交工技术文件规定》 SH/T 3503—2007 2.7《工艺管道》 ASME B31.3 3、施工准备 3.1人员准备 3.1.1焊工 担任管道焊接的焊工必须经过焊接基本知识和实际操作技能的培训，并取得相应的锅炉压力容器压力管道焊工考试合格证及经并经项目质量部考试合格，具备颁发的焊工上岗证，才能进入施工现场焊接作业；施焊前应参加焊接方案的技术交底，掌握本项目焊接工艺的技术要点、难点，严格遵守工艺纪律；相应的焊工合格项目见焊接工艺卡。
徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段 管道焊接工程专项施工方案 编制人： 审核人： 审批人： 徐州市水利工程建设有限公司 2016年4月20日
管道焊接工程专项施工方案 1、工程概况 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段位于徐州市开发区大庙镇，工程主要建设内容：球墨铸铁管埋设、过房亭河顶管（钢管）、大张路顶管（钢管）及阀门井等。 本工程焊接钢管主要为D1420*16顶管钢管及D1420*14埋设钢管，材质为Q235B。 2、编制依据 徐州市第二地面水厂清水输配水管道一期工程（彭祖大道沿陶公河至徐贾快速路西段）Ⅱ标段图纸； 《工业金属管道施工及验收规范》（GB50235-2010）； 《现场设备、工业管道焊接工程施工及验收规范》（GB50236-2011）； 《给水排水管道工程施工及验收规范》(GB50268-2008)。 3、作业前准备 （1）人员：技术员2人、焊工6人、安全员1人、质检员1人、探伤检测员2人； （2）工具：电焊机、电焊面具、电焊手套及相关的劳保用品； （3）作业条件：在沟槽基础及边坡处理完成后及顶管设备安装好后即
可按本作业指导书要求进行焊接钢管作业； （4）钢管管材到达现场，相应防腐已施工完成。 4、操作工艺 4.1焊接施工准备 （1）焊接人员：焊工持焊工合格证上岗，施焊后在焊口旁边用油漆喷上焊工号码； （2）机具：电焊机、手动砂轮机、检测设备等进场； （3）作业条件： 1）按要求准备好所需焊接的钢管、二氧焊机、二氧化碳瓶、二氧焊丝、氧气瓶、乙炔瓶等； 2）作业场地清洁无易燃易爆物品及杂物，并配备消防用具； 3）钢管运至作业场地内项目部材料、技术人员进行检查，对检查发现不合格的钢管需及时进行更换。 4.2管道组对拼装 （1）管道安装前，管节应逐根测量、编号，选用管径相差最小的管节组对接； （2）焊件组对前及焊接前，将坡口及内外侧表面不小于20mm范围内的杂质、污物、毛刺、铁锈等清理干净，并不得有裂纹、夹层等缺陷，坡口除锈等级不小于Sa2.5级； （3）下管前先检查管节的内外防腐层，合格后方可下管； （4）本工程采用外对口器进行对口，管口组对时避免强力组对且保护钢管防腐绝缘层； （5）管道对接焊缝组对时，内壁错边量不应超过母材厚度的10%，且不应大于2mm； （6）管道组对时，两管纵向焊缝相互错开，且错开间距不小于300mm；
目录 一、编制说明-------------------------------------------------------1 二、编制依据-------------------------------------------------------1 三、冬季作业内容-------------------------------------------------1 四、施工准备------------------------------------------------------2 五、冬季施工主要技术措施------------------------------------3 六、安全保证措施------------------------------------------------12 七、质量保证措施------------------------------------------------13 八、施工进度保证措施------------------------------------------14 页脚内容0
一、编制说明 山东玉皇化工有限公司在建液化气综合利用项目动力站安装工程由山东阳光设计院设计；我方承建原合同工期在进入冬季之时应是收尾，单机试车阶段；由于种种原因致使动力站安装工程在冬季阶段进入了施工紧张时间；为此这就需要在业主的配合下科学合理地组织施工，克服冬季施工现场复杂给施工带来诸多不便的客观因素。按照《建筑工程冬期施工规程》JGJ104-97特编制该工程冬季施工措施来确保冬季工程施工。 二、编制依据 2.1、我公司编制的《动力站安装工程施工组织设计》 2.2、《建筑工程冬期施工规程》JGJ104-97 2.3、建设方提供的动力站图纸 2.4、我公司同类工程冬季施工经验 三、冬季作业内容 本期工程包括主蒸汽、主给水、低压给水、除氧器有关管道、工业水、全厂疏放水管道、化学补充水、除氧器加热管道、工业用汽凝结水、锅炉排污及本体疏放水管道、全厂排汽管道、汽轮机背压排汽及减温减压器二次汽管道、汽轮机本体管道、汽轮机循环冷却水管道、汽轮机及减温减压器安全阀排汽管道、点火系统管道、汽轮机本体油、事故油、压缩空气系统管道。 页脚内容1
热力工程施工方案 第一章编制依据、原则 一、编制依据 （一）赤峰市桥北地区集中供热体系（供热管网）工程招标文件。 （二）赤峰市桥北地区集中供热体系（供热管网）工程施工设计图纸 （三）相关规范、标准 （四）《城镇直埋供热管道工程技术规范》（CJJ/T81-98） （五）《城镇供热管埋网工程施工及验收规范》（CJJ28－2004） （六）《工程测量规范》（GB50026-93） （七）与该工程有关的国家施工规范及施工验收标准： 1、《钢筋结构工程施工及验收规范》(GB50204-95) 2、《钢筋焊接及验收规范》(JGJ18-96) 3、《混凝土结构工程施工质量验收规范》（GB50204-2002） 4、《建筑地基基础工程施工质量及验收规范》（GB50202-2002） 5、《市政基础设施工程资料管理规定》(DBJ01-71-2003) 二、编制原则 （一）满足业主针对本工程质量、进度、安全、文明施工等各方面提出的要求。 （二）根据工程地质条件，结合穿越管沟、多条现况管线的状况，施工中通过对技术、经济的综合比较，选择合理施工方法、技术措施，确保在满足业主对质量和安全要求的基础上按期完成工程。 第二章工程概况及特点 一、工程范围及内容 城关地区城东锅炉房集中供热体系（供热管网）工程。 二、供热管网敷设方式：全部采用直埋方式敷设。高温水管道采用有补偿方式，低温水管道采用无补偿全埋技术。 三、补偿方式：高温供水管道采用轴向波纹补偿器。 四、供热参数：供水温度130℃，回水温度70℃；压力：1.6Mpa。 五、管材：供热管道采用预制直埋保温管。
六、螺旋钢管技术规范 1、质量标准:按GB/T9711.1-1997标准生产，材质Q235B。 2、管道工作参数:一次高温水的出、回水温度为130/70℃，工作压力为1.6MPa。 3、补偿器技术规范 直埋轴向波纹补偿器安装应注意流体流向（详见使用说明）。安装完毕应拆除运输及预拉伸部件。 第三章施工总体部署及准备 一、总体施工指导思想 本工程按照建设部颁布的《建设工程项目管理规范》的要求进行总体规划，以项目管理对项目工期以及进度计划进行控制，施工技术以现场动态管理为基础，遵循PDCA 循环及ISO9001 质量保证体系对质量进行全面控制。施工现场内外环境保护依照ISO14001 环保体系的标准，制定并实施相应的环保制度和措施。本工程以“精心组织，细致管理，科学部署，质量第一，文明安全施工并举，确保工期”为施工指导思想，采用“以严求细，以细求优，以优求誉，以誉求存”的战略目标思想组织施工。 二、项目部组织管理机构 针对本工程施工条件复杂等特点，以及业主对本工程在质量、进度、安全、文明施工等方面的要求，我们成立了强有力的项目部，组织有经验的施工技术人员，集中操作熟练的施工队伍，集中指挥，分段突击，确保工程按期保质完成。 三、项目经理部人员部署 项目经理部主要管理人员： 项目经理部设项目经理、副经理、施工员、技术员、测量员、质控员、材料员、机械员、合同管理员。项目部组织机构职能分工按照ISO9001 质量体系分工，做到岗职明确，责、权、利到位。同时，项目部部门设置要与业主、监理各职能部门相对应，以便更顺利地开展工作。 四、项目经理部岗位职责 项目经理部对各部门进行分工，做到岗职明确，责权到位。 1、项目部经理： 对所承包工程的工程质量负全部责任，满足合同规定的各项要求，主持落实本项目质量计划、施工组织设计或施工方案，明确各部门人员职责分工。控制好
宁波万华H12MDI中试工程 工艺管道焊接、安装施工方案 编制： 审核： 审批： 中国化学工程第六建设公司宁波项目经理部
2008年8月26日 目录 1 编制说明 2 编制依据 3 施工程序 4 管道安装的一般技术要求 5 焊接及焊接检验 6 管道系统压力试验 7 管道系统吹洗 8 安全技术措施 9 施工组织措施 10 工、机具及手段材料计划 11 检验、测量器具配备表 1 编制说明 1.1 我单位所承担的宁波万华H12MDI中试工程分为：管廊夹套管及其伴热管线、装置材质为316L的管线。其中：管廊夹套及伴热管线总长为3660米，夹套内管材质为16Mn,管子壁厚为SCH80，装置材质为316L的管线总长为800米，管件983个。由于以上夹套管线施工周期长，而夹套内管及316L材质管道焊口要求100%射线检测，大部分316L管径都在DN40以下，因此焊接、施工难
度大，对施工技术和施工组织均提出了较高要求。 2 编制依据 2.1 《工业金属管道工程施工及验收规范》GB50235-97 2.2 《现场设备、工业管道焊接工程施工及验收规范》GB50236-97 2.3 《工业安装工程质量检验评定统一标准》GB51252-94 2.4 《工业管道工程质量检验评定标准》GB50184-94 2.5 《石油化工剧毒、易燃、可燃介质管道施工验收规范》SH3501-2002 2.6 《石油化工企业设备与管道涂料防腐蚀设计与施工规范》SH3022-1999 2.7 《石油化工钢制通用阀门选用、检验及验收》SH3064-1994 3 施工程序 3.1 管道安装的施工程序见图3-1 3.2 现场管道安装应遵循下列原则： 3.2.1 先地下后地上，先“工艺”后“辅助”，先大后小，并与其它专业工程施工协调配合，合理交叉，做到安全文明施工，科学管理。 3.2.2 管廊夹套管线与伴热管线同时施工。 3.2.3 管道系统试压应在焊缝检验合格后进行。 3.2.4 管道系统试压完毕后，进行吹扫工作。 4 管道安装的技术要求 4.1 管道安装前具备下列条件： 4.1.1 与管道有关的土建工程经检查合格，满足安装要求。 4.1.2 设计及其它相应技术文件齐全，施工图纸已会审完成。
本钢北台2#高炉工程 冬季焊接施工技术措施 编制人：霍小帅日期：2012.9.25 审核人：于波洋日期：2012.9.25 审批人：廖从宣日期：2012.9.25 天津二十冶金结本钢高炉项目部 2012年9月25日
1、编制说明： 由于2#高炉工程面临冬季施工阶段，而本工程任务紧、工作量大，焊接施工涉及所有钢结构安装部位，属于特殊工序。根据多年气象观测，辽宁省平均入冬时间为10月20日，常年持续时间为179天，最早入冬时间在10月8日，最晚入冬时间为11月6日，本溪局部每年冬季降有大雪。冬季主要的气候特点是：干冷且为期漫长。根据钢结构的施工特点，并结合本工程的实际情况，在冬季施工中把焊接工作为控制重点。我单位特编写此专项技术措施，认真做好焊前准备，严格控制施焊过程，严把焊接质量，以确保该工程整体质量。 2、工程概况： 2#高炉工程由我单位负责施工的，需要大量使用焊接的，且需要冬季施焊的主要部位包括：高炉炉体工艺钢结构安装、高炉炉体框架工艺钢结构安装、高炉炉体设备安装、高炉炉身软水及高压冷却水管道系统安装、风口平台工艺钢结构安装、粗煤气系统工艺钢结构安装、主胶带上料通廊工艺钢结构安装、出铁场主体钢结构安装、热风主管及热风围管工艺钢结构、出铁场除尘管道支架等。 高炉壳体材质为BB503高炉炉壳专用钢材、高炉主体框架材质为Q345B、重力除尘内外壳体材质为Q345B、上升下降管材质为Q235B、所有平台梁及平台铺板材质为Q235B，所有栏杆材质均为Q235A、其它支架吊挂材质均为Q235B。 在此次冬季施工过程当中主要涉及到的焊条类型主要有E4303、E4316、E5016，气保焊丝主要使用ER50-6。 3、编制依据： 3.1、中冶京诚工程技术有限公司设计图及施工详图 3.2、《炼铁工艺炉壳体结构技术规范》GB50567-2010 3.3、《高炉炉壳技术条件》TB4076-91 3.4、《炼铁机械设备工程安装验收规范》GB50372-2006 3.5、《现场设备、工业管道焊接工程施工及验收规范》GB50236-98
热力管道施工方案 一、热力管道 本工程热力管道均采预制保温直埋热水管 （一）管材运输及布管 1、管材、管件及设备运至施工现场卸车时要使用软吊带吊装，轻吊轻放，避免管道互相碰撞。 2、存放管材的地方要平坦松软，场地附近不得有腐蚀性化学物品。 3、管材、管件及设备运至施工现场后，必须由材料员（质检员配合）逐根逐件检查外防腐及管口质量，并作好标识记录，不合格的不准使用，并且运离现场。 4、管材、管件及设备进场后，应具备合格证、材质单。 5、布管：布管前应测量管口周长、直径，以便匹配对口，本工程布管采用沟上布管，即将管道沿沟槽一侧一字排开，且距沟槽边缘最小距离不应小于1米。 （二）施工工艺流程 施工进场准备→测量放线→管材进场与验收→沟槽开挖→管道组焊→焊口检测→管道下管→管道分段试压→沟槽回填→总体试压→接口保温→管道清洗→清理现场→竣工验收。
（三）管道安装 1、管道吊装 （1）管道安装前，管节应逐根测量、编号，宜选用管径相差最小的管节组对。下管前应先检查管节的保温层，合格后方可下管。 （2）下管采用吊车或人工下管。下管时吊车在管沟槽边将排放在沟槽边的管子吊下沟槽。 （3）下管时，吊车距沟边应间隔1m的距离，以避免沟壁坍塌。 （4）吊车不得在架空输电线路下作业。在架空线路附近作业时，其安全距离应符合电业管理部门的规定。 （5）机械下管应有专人指挥。指挥人员必须熟悉机械吊装的有关安全操作规程和指挥信号，驾驶员必须听从信号进行操作。 （6）绑管子应找好重心，平吊轻放，不得忽快忽慢和突然制动。 （7）起吊及搬运管材、配件时，均应采取保护措施，以防损坏。吊装闸阀的配件，不得将钢丝绳捆绑在操作轮及螺栓孔上。 （8）在起吊作业区内，任何人不得在吊沟或被吊起的重物下面通过或站立。 （9）管道安装前应检查沟槽底高程、基底处理是否符合设计要求。管道内杂物是否清除干净。 （10）管道安装采用吊车单根吊入沟槽内安装，也可2根或多根组焊完后吊装，当组焊长度较长时，应采用两台或多台吊车抬管下管，吊点的位置按平衡
管道焊接施工工艺标准 1. 适用范围 本工艺标准适用于工厂管道预制加工和野外现场管道安装工程的焊接施工作业指导。 2. 引用标准 2.1《特种设备焊接工艺评定》JB4708-2008 2.2《工业金属管道工程施工及验收规范》GB50235-97 2.3《现场设备、工业管道焊接工程施工及验收规范》GB50236-98 2.4《电力建设施工及技术验收规范》(火力发电厂管道篇DL5031-1994 2.5《电力建设施工及技术验收规范》（火力发电厂焊接篇）DL5007-1992 2.6《化工金属管道工程施工及验收规范》HG20225-95 2.7《石油化工剧毒、可燃介质管道施工及验收规范》SH3501-2001 2.8《西气东输管道工程焊接施工及验收规范》1（2010年6月4日） 2.9《石油天然气站内工艺管道焊接工程施工及验收规范》SY0402-2000 2.10《石油和天然气管道穿越工程施工及验收规范》SY/T4079-1995 2.11《钢质管道焊接及验收》SY/T 4103-2005 2.12《输油输气管道线路工程施工技术规范》Q/CVNP 59-2001
2.13《工业设备及管道绝热工程施工及验收规范》GBJ126-89 2.14《给水排水管道工程施工及验收规范》GB50268-2008 2.15《钢制压力容器焊接工艺评定》JB4708-2000 2.16《焊接工艺评定规程》（电力行业）DL/T868-2004 2.17《火力发电厂锅炉压力容器焊接工艺评定规程》（电力行业）SD340-1989 2.18《核电厂相关焊接工艺标准》（ASME ,RCC-M） 2.19《核电厂常规岛焊接工艺评定规程》（核电）DL/T868-2004 2.20《锅炉焊接工艺评定》JB4420-1989 2.21《蒸汽锅炉安全技术监察规程》附录I （锅炉安装施工焊接工艺评定）（1999版） 2.22《石油天然气金属管道焊接工艺评定》SY/T0452-2002 2.23《工业金属管道工程质量检查评定标准》GB50184-93 2.24《锅炉压力容器焊接考试管理规则》（国家质监总疫局2002版） 2.25《承压设备无损检测》JB4730-2005.1，2，3，4，5各分册 3. 术语. 3.1焊接电弧焊：指用手工操作电焊条的一种电弧焊焊接方法。管道焊接常用 上向焊和下向焊两种。 3.2自动焊：指用焊接机械操作焊丝的一种电弧焊焊接方法。管道焊接常用热 丝熔化极氩弧焊、涂层焊丝氩弧焊、药芯焊丝富氩二氧化碳焊混、（半）自动下向 焊、二氧化碳（半）自动焊、埋弧自动焊等焊六种。
