【名词解释】
1.假塑性流体：黏度随剪切速率的增加而降低的流体，粘度与剪切应力之间的关系服从幂律定律，其中，非牛顿指数n<1
2.膨胀性流体:黏度随剪切速率的增加而升高的流体，粘度与剪切应力之间的关系服从幂律定律，其中非牛顿指数n>1
3.宾汉流体:指当所受的剪切应力超过临界剪切应力后，才能变形的流动的流体，亦称塑性流体，其中剪切应力与剪切速率服从τ=τy+ηpγ
4.牛顿流体:剪切应力与剪切速率之间呈线性关系，表达式为τ=μγ的流体
5.剪切变稀：粘度随剪切速率升高而降低
6.爬杆效应：当金属杆在盛有高分子流体的容器中旋转，熔体沿杆上爬的现象
7.挤出胀大：聚合物熔体挤出圆形截面的毛细管时，挤出物的直径大于毛细管模直径
8.熔体破裂：聚合物熔体在毛细管中流动时，当剪切速率较高时，聚合物表面出现不规则的现象，如竹节状，鲨鱼皮状
9.无管虹吸：当插入聚合物溶液中的玻璃管，提离液面之上时，聚合物溶液继续沿玻璃管流出的现象
10.第一法向应力差：高聚物熔体流动时，由于弹性行为，受剪切的作用时，产生法向应力差，其中满足关系式N1=τ11?τ22=φ1?γ 212(N1通常为正值)
11.第二法向应力差：同上，关系式为N2=τ22?τ33=φ2?γ 212 (N2通常为负值)
12.本构方程：是一类联系应力张量和应变张量或应变速率张量之间的关系方程，而联系的系数通常是材料的常数。
13.剪切应力：单位面积上的剪切力，τ=FA
14.剪切速率：流体以一定速度沿剪切力方向移动。在黏性阻力和固定壁面阻力的作用力，使相邻液层之间出现速度差,γ=d vdy 也可理解成一定间距的液层，在一定时间内的相对移动距离。
15．高分子流变学：研究高分子液体，主要是指高分子熔体干分子溶液在流动状态下的非线性粘弹性行为。以及这种行为与材料结构及其他物理化学的关系。
16．出膨胀现象：高分子熔体被迫基础口模时，挤出物尺寸大于口模尺寸截面积形象黄也发生变化的现象【简答题】
1.常用的聚合物流变仪有：毛细管型流变仪、转子型流变仪、组合式转矩流变仪、振荡型流变仪、落球式黏度计、其他类型流变仪（拉伸流变仪、缝模流变仪和弯管流变仪等）
2.流变测量的目的：（1）物料的流变学表征。（2）工程的流变学研究和设计。（3）检验和指导流变本构方程理论的发展。
3.高聚物的粘性流动的特点：1. 流动机理是链段相继跃迁2. 流动粘度大，流动困难，而且粘度不是一个常数3. 流动时有构象变化，产生“弹性记忆”效应
4.影响挤出胀大效应的因素：链结构、配方、切变速率与温度稳定挤出的措施：(1) 加料口供料速度必须均匀.（2）减少螺槽深度h和减少机筒与螺杆突棱的间隙δ.（3）调节机头流通系（4）适当降低挤出温度（5）适当增加螺杆长度
5.影响熔体挤出破裂行为因素：一是口模的形状和尺寸；二是挤出成型过程的工艺条件；三是挤出物料的
性质。
6．牛顿流体包括那些类型？（1）宾汉流体（2）假塑性流体（3）胀流形流体（4）触变体（5）震凝体
7．什么是可恢复形变量，它是描述材料什么效应的物理量？
可恢复性变量表征着液体在形变过程中储存弹性能的大小Sr=Je·σw Je为稳态弹性柔量σw为相应的器壁剪切应力描述材料的粘性和弹性效应
8．分子量大的材料其性能指标往往越高，为什么实际生产中却要适当控制分子量？
因为在生产中分子量过高，会发生自动加速现象和爆聚现象，会导致聚合物粘度增大，性能下降。还有分子量太大会导致加工性能降低。
入口压力降产生原因？（1）物料从料口进入口模时，熔体粘滞流动流线在入口处产生收敛所引起的能量损失(2)在入口处由于聚合物熔体产生弹性形变，因弹性能的储蓄所造成的能量消耗(3)熔体流经入口处时，由于剪切速率的剧烈增加而引起速度的激烈变化，为达到稳定的流速分布所造成的压力降
9.转子流变仪的类型？（1）锥一板型流变仪(2)平行版型流变仪(3)同轴圆筒形流变仪
9．什么是粘流活化能？聚甲醛与聚碳酸酯粘度随应力的变化有什么区别？为什么？
答：粘流活化能在流动过程中交流动单元用于克服位垒，由原位置越前到附近空穴所需的最小能量。
聚甲醛的粘度变化比聚碳酸酯粘度变化要大，因为聚甲醛是柔性链，聚碳酸酯是刚性链，刚性链的粘流活化能较高，而柔性连具有较多的缠结，因而对应力更为敏感。
10.消除（减轻）熔体破裂现象的措施：（1）适当降低分子量，加宽分子量分布；（2）适当升高挤出温度，但应防止交联、降解。某些情况下如顺丁橡胶可利用低温光滑区挤出；（3）适当降低挤出速度，某些情况下，可利用高速的第二光滑区；（4）用喇叭型的口型，可提高rcrit，可消除死角；（5）加入填充补强剂和增塑剂。11．什么是剪切变稀，试述高分子流体剪切变稀两种机理？
答:对大多数高分子液体而言，即使温度不发生变化，粘度也会随剪切速率增大而下降，呈现典型的剪切变稀行为。
机理一：高分子构象改变，体系流动所受到剪切力很小时，构象变换很慢，分子运动松弛，体系粘度不变，呈现牛顿流体特点。当剪切应力或剪切速率较大时大分子链发生取向，构象发生明显变化，体系没有足够时间松弛取向的大分子见相对流动阻力减小，体系黏度下降，发生剪切变稀的假塑性现象。
机理二:类似香蕉液体理论，无规线团的柔性分子扭曲成几何缠结，大分子链之间缠结与分子热运动有关，再确定外部条件下，缠结点的形成速率与破坏速率相等，一次网状结构缠结点密度大致处于动态平衡过程，外部条件如剪切应力变大，就会导致缠结点的破坏速率大于形成速率，是体系内平均缠结点密度下降，出现剪切变稀现象。
12．什么是韦森堡效应?原因？
答：与牛顿流体不同，盛在容器的高分子液体，当插入其中的圆棒旋转时，没有因惯性甩向容器壁附近，反而绕在旋转棒上，出现向上爬的爬竿现象。
原因是：高分子液体是一种有弹性的液体，旋转流动的具有弹性的高分子链，令其延圆周方向全下个出现拉伸变形，产生常州新的压力迫使液体爬升。
13.什么是熔体破裂现象？LDPE与HDPE熔体破裂有什么区别？造成这种现象的原因是什么？
答：（1）高分子熔体从口模中挤出时，当速度过高，超过某一临界剪切速度时，容易出现弹性流湍，导致流动不稳定，挤出物表面粗糙，随挤出速度增大，可能出现波浪形，鲨鱼皮形，竹节形，螺旋形畸变，最后导致不规则的挤出物断裂，称为熔体破裂现象。
（2）LDPE:破裂特征是先呈现粗糙表面，当挤出γ超出临界剪切速率发生熔体破裂时，呈现无规破裂状。HDPE:熔体破裂的特征是先呈现粗糙表面，而后随着γ的提高逐步出现有规则畸变如竹节状螺旋形畸变等，γ很高时出现无规则破裂。
(3)原因：LDPE为支链和大侧基聚合物，而HDPE为线型分子聚合物。LDPE其应力主要集中在口模入口处，且入口处的流线呈典型喇叭形收缩，在口模死角处出现环流或涡流,HDPE其流动时的应力集中效应主要不在口模入口处，而是发生在口模内壁附近，口模入口区不村子死角环流。
14．分子无管虹吸现象形成的原因？
答：与高分子液体的弹性行为有关，这种高分子的弹性性质使之容易产生拉伸流动，而且拉伸液体的表面相当稳定，实验证明高分子浓溶液和熔体都具有这种性质，因而能产生稳定的拉伸变形，具有良好的纺丝和成膜能力
15．什么是空压误差?形成原因？
答：测量流体内压力时，若压力传感器端面安装低于流道壁面，形成凹槽，则测得高分子液体内压力低于压力传感器端面与流道壁面相平行时的压力，这种压力误差称为空压误差。
原因：槽附近流线发生弯曲但法向应力差效应使流线伸直作用，于是产生了背向凹槽的力。
16．什么是零切粘度表现粘度微分粘度法向应力差。
表现粘度：与牛顿粘度定义相类比，将牛顿流体的粘度定义为剪切应力与剪切速率之比，即ηa=σ（γ）/dγ。微分粘度：ηc=dσ（γ）/dγ，它等于过曲线上一点切线的斜率。
第一法向量差：沿流动方向的压力与垂直流动方向压力之差N1=σ11—σ22.第二法向应力差：N2=σ22—σ33 17．两相高分子共混体系的分散体系的分散形态主要包括哪两种类型，其特征是什么？
(1)一相为连续相，一项为分散相
(2)特征:分散相以不同的形状大小分布在连续相中，而究竟哪一相为连续相，哪一项为分散相，既取决于两相的体
积比·粘度比·弹性比及界面张力，还取决于共混设备和共混条件；一般混溶性较好，分散相相畴较小，分散越均匀，两相界面越模糊，表明两相之间形成稳定的界面层，两相的结合能力较强。
（2）两相均为连续相，形成交错行网状结构，此时两相互相贯穿，均连续性的充满全部试样，分不清哪个是分散相，哪个是连续相。互相贯穿程度取决于两相的混溶性，一般混溶性越好，亮相相互作用越强，两相互锁结构的相畴越小
18．SBS热塑性弹体，低温E1=6.8Kcal/mol，高温E2=2.4Kcal/mol，为什么？
原因是在低温区，软段二烯相（PB）先生流动，由于苯乙烯嵌段尚被冻结，其较大的区域牵制作用，故流动活化能较高，到高温区PS、PB嵌段均能顺利运动，此时P的粘流活化能较低。另外在Tf以下、Tg以上范围内，共混物粘度不再遵循WLF方程。
毛细管流变仪原理：根据测量原理的不同，毛细管流变仪分为恒速型和恒压型两类，恒速型仪器预置柱塞下压速度为恒定，待测定的量为毛细管两端压差，恒压型仪器预置柱塞前进压力为恒定，待测量为物料的挤出速度即流量。毛细管流变仪主要优点：（1）操作简单，测量准确，测量范围广（2）毛细管中物料的流动与某些加工成型过程中物料流动形式相仿，因而具有实用价值；（3）不仅可测量物料的剪切粘度，还可通过对挤出行为的研究，讨论物料的弹性行为。缺点：（1）τ、r随毛细管半径而变；（2）不能测定与时间相关的粘弹特性；（3）存在较多误差，精度不高。毛细管流变仪应用：（１）聚合物剪切粘度的究（２）聚合物熔体弹性的研究
转矩流变仪基本结构与原理：（1）流变仪主体、混合测量装置、电控仪表系统（2）：采用混合器测试时，高聚物以粒子或粉末的形式自加料口加入到密闭混炼室中，物料受到上顶栓的压力，并且通过转子表面与混合室壁之间的剪切、搅拌、挤压，转子之间的捏合、撕扯，转子轴向翻捣、捏炼等作用，实现物料的塑化、混炼，直至达到均匀状态。实验中通过记录物料在混合过程中对转子产生的反扭矩以及温度随时间的变化，来研究物料在加工过程中的分散性能、流动行为及结构变化。优点：可模拟多种高分子材料实际加工过程，如小型密闭式混合器，小型螺杆挤出器
用途：原材料的检验与研究＼聚合物交联过程研究＼高分子材料的熔融塑化行为＼高分子材料的热稳定性＼反应性加工过程的反应程度＼流动与材料烧焦的关系＼增塑剂的吸收特性＼热固性塑料的挤出行为等．

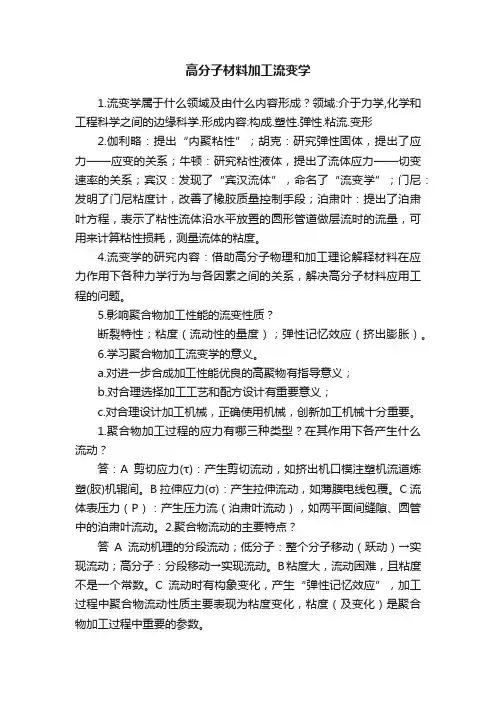

1.流变学属于什么领域及由什么内容形成？领域:介于力学,化学和工程科学之间的边缘科学.形成内容:构成.塑性.弹性.粘流.变形 2.伽利略：提出“内聚粘性”；胡克：研究弹性固体，提出了应力——应变的关系；牛顿：研究粘性液体，提出了流体应力——切变速率的关系；宾汉：发现了“宾汉流体”，命名了“流变学”；门尼：发明了门尼粘度计，改善了橡胶质量控制手段；泊肃叶：提出了泊肃叶方程，表示了粘性流体沿水平放置的圆形管道做层流时的流量，可用来计算粘性损耗，测量流体的粘度。 4.流变学的研究内容：借助高分子物理和加工理论解释材料在应力作用下各种力学行为与各因素之间的关系，解决高分子材料应用工程的问题。 5.影响聚合物加工性能的流变性质？ 断裂特性；粘度（流动性的量度）；弹性记忆效应（挤出膨胀）。 6.学习聚合物加工流变学的意义。 a.对进一步合成加工性能优良的高聚物有指导意义； b.对合理选择加工工艺和配方设计有重要意义； c.对合理设计加工机械，正确使用机械，创新加工机械十分重要。 1.聚合物加工过程的应力有哪三种类型？在其作用下各产生什么流动？ 答：A剪切应力(τ)：产生剪切流动，如挤出机口模注塑机流道炼塑(胶)机辊间。B拉伸应力(σ)：产生拉伸流动，如薄膜电线包覆。C 流体表压力（P）：产生压力流（泊肃叶流动），如两平面间缝隙、圆管中的泊肃叶流动。2.聚合物流动的主要特点？ 答A流动机理的分段流动；低分子：整个分子移动（跃动）→实现流动；高分子：分段移动→实现流动。B粘度大，流动困难，且粘度不是一个常数。C流动时有构象变化，产生“弹性记忆效应”，加工过程中聚合物流动性质主要表现为粘度变化，粘度（及变化）是聚合物加工过程中重要的参数。 4.为何聚合物流动时会产生弹性记忆效应？答：聚合物卷曲的分子链在外力作用下，产生流变，并产生分子链相对位移以及高弹形变（链舒展、构象变化）。由于聚合物在流变过程中，不仅有真实的流动（塑性形变），还伴随非真实流动（高弹形变），外力除去→回缩
第一章 绪论 单体：能通过聚合反应形成高分子化合物的低分子化合物，即合成聚合物的原料。 高分子：一个大分子由许多简单的结构单元通过共价键重复键接而成，并具有一定机械性能。 结构单元：在大分子链中出现的以单体结构基础的原子团称为结构单元。 重复单元：大分子链上化学组成和结构均可重复的最小单元，可能与结构单元相同，也可能由2个或多个结构单元组成。 单体单元：与单体中原子种类及个数相同的结构单元，仅电子结构有所变化。 重复单元或结构单元类似大分子链中的一个环节，故俗称链节 由一种单体聚合而成的高分子称为均聚物; 由两种或两种以上的单体聚合而成的高分子则称为共聚物. 结构单元＝单体单元＝重复单元＝链节 聚合度：聚合度是衡量高分子大小的一个指标。 合成尼龙-66具有另一特征： H 2N(CH 2)6NH 2 + HOOC(CH 2)4COOH H--NH(CH 2)6NH--CO(CH 2)4CO--OH n (2n-1) H 2O + 结构单元 结构单元 重复结构单元 有两种表示法：[1]以大分子链中的结构单元数目表示，记作: [2]:以大分子链中的重复单元数目表示，记作: 单元的分子量 结构单元＝重复单元＝链节1 单体单元 单体在形成高分子的过程中要失掉一些原子 结构单元 1 重复单元 1 单体单元 重复单元＝链节 三大合成材料:橡胶，塑料，纤维 玻璃化温度：聚合物从玻璃态到高弹态的热转变温度。 分子量及其分布 数均分子量：按聚合物中含有的分子数目统计平均的分子量高分子样品中所有分子的总重量除以其分子(摩尔)总数 ∑∑∑∑∑∑= = = =i i i i i i i i i n M x M W W N M N N W M ) ( n x DP n DP x n ==
判断15分选择20分名词解释15分简述题20分计算题30分 一名词解释 1.假塑性流体：黏度随剪切速率的增加而降低的流体，粘度与剪切应力之间的关系服从幂律定律，其中，非牛顿指数n<1 2.膨胀性流体:黏度随剪切速率的增加而升高的流体，粘度与剪切应力之间的关系服从幂律定律，其中非牛顿指数n>1 3.宾汉流体:指当所受的剪切应力超过临界剪切应力后，才能变形的流动的流体，亦称塑性流体，其中剪切应力与剪切速率服从 4.牛顿流体:剪切应力与剪切速率之间呈线性关系，表达式为的流体 5.剪切变稀：粘度随剪切速率升高而降低 6.爬杆效应：当金属杆在盛有高分子流体的容器中旋转，熔体沿杆上爬的现象 7.挤出胀大：聚合物熔体挤出圆形截面的毛细管时，挤出物的直径大于毛细管模直径 8.熔体破裂：聚合物熔体在毛细管中流动时，当剪切速率较高时，聚合物表面出现不规则的现象，如竹节状，鲨鱼皮状 9.无管虹吸：当插入聚合物溶液中的玻璃管，提离液面之上时，聚合物溶液继续沿玻璃管流出的现象 10.第一法向应力差：高聚物熔体流动时，由于弹性行为，受剪切的作用时，产生法向应力差，其中满足关系式(通常为正值) 11.第二法向应力差：同上，关系式为 (通常为负值) 12.本构方程：是一类联系应力张量和应变张量或应变速率张量之间的关系方程，而联系的系数通常是材料的常数。 13.剪切应力：单位面积上的剪切力， 14.剪切速率：流体以一定速度沿剪切力方向移动。在黏性阻力和固定壁面阻力的作用力，使相邻液层之间出现速度差,也可理解成一定间距的液层，在一定时间内的相对移动距离。
解答题 1.用分子链缠结的观点解释普适效应 答：当高聚物的相对分子质量超过某临界值后，分子链间存在着相互缠绕点或因范德瓦耳斯力作用形成链间的物理交联点。在分子热运动作用下，这些物理缠结点处于不 断解体和重建的动平衡状态。整个高聚物熔体或浓溶液具有不断变化着的拟网状结构。 低剪切速率分子链的高度缠结 剪切速率增大分子发生构象变化 剪切速率继续增大结构完全被破坏 分子链缠结的观点：当高聚物的相对分子质量超过某临界值后，分子链间存在着相互 缠绕点或因范德瓦尔斯力作用形成链间的物理交联点。在分子热运动作用下，这些物 理缠结点处于不断解体和重建的动平衡状态。整个高聚物熔体或浓溶液具有不断变化 着的拟网状结构。在低剪切速率下，大分子链的高度缠结，流动阻力很大。由于剪切 速率很小，缠结点的破坏等于缠结的形成，粘度能保持恒定的最大值ηo,具有牛顿流体的流动行为.当剪切速率增大时,大分子在剪切作用下发生构象变化.随着剪切速率增大, 缠结的解除和破坏增多,而缠结的重建越来越少.大分子链和链段沿着流动方向的取向越来越明显.这样使流动阻力减小,表观粘度ηa下降,表现了假塑性的剪切变稀的流动特征.当剪切速率继续增大时,在强剪切作用下,大分子的拟网状结构完全被破坏.高分子链沿 着剪切方向高度取向排列,流体粘度达到最小值η∞,且有牛顿流体的流动行为. 2.非牛顿流体划分 剪切流动中非线性流体可归纳为一下三类型： 1）非时间依赖性非牛顿流体这类流体中任何一点的剪切速率都是该点剪切应力的某种函数，而不依赖于其他因素 2）黏弹流体这类流体具有固体和液体两者的特性，在形变之后表现为部分弹性回复 3）时间依赖性非牛顿流体这种流体的剪切应力-剪切速率关系依赖于流体被剪切作用的时间，这是一种复杂的关系，如触变性和流聚性流体 3.温度、剪切速率、支化、压力重均、相对分子质量对聚合物熔体黏度的影响 1）温度的影响温度升高时，黏度下降越明显温度↗，黏度↘
名词解释5道 15分 判断10道 10分 选择10道 20分 问答4道 40分 论述题1题 15分 第一章绪论 通用高分子的主要种类和概念 纤维：一种细长形状（长径比>10）、截面积较小(<0.05mm2)的物体 塑料：以合成（或天然）的高分子化合物为基本成份、在加工中通过塑化流动或原位聚合而成型的柔韧性或刚性固体高分子材料 橡胶：以合成（或天然）的高分子化合物为基本成份的高弹性的高分子材料 涂料：应用于物体表面并能结成坚韧保护膜的物质的总称 胶粘剂：能把各种材料粘合在一起的物质 材料是用来制造各种产品的物质，是具有满足指定工作条件下使用要求的形态和物理性状的物质。 第二章聚合物流体的制备 聚合物流体的制备包括熔体的制备和溶液的制备 第二节中的1，2，3小节 ·熔体的话是通过加热，不同加热的方法，加热，熔体转移，熔体移轴， 剪切，理解热传导，熔融方法上的要求 聚合物的熔融：即完成聚合物由固体转变为熔体的过程。 一.熔融的方法（了解蓝色字体的方法和区别） 1. 无熔体移走的传导熔融 2. 有熔体强制移走的传导熔融: 熔融的一部分热量由接触表面的传导提供，一部分热量通过熔膜中的粘性耗 散将机械能转变为热能来提供。 ·力学耗散：力学的能量损耗，即机械能转化为热能的现象.在外力作用下，大分子链的各运动单元可能沿力的方向做从优取向的运动，就要克服内部摩擦，所以要消耗能量,这些能量转化为热能. 随着螺杆的转动，筒壁上的熔膜被强制刮下来移走,而使熔融层受到剪切作用，使部分机械能转变为热能. 哪种热能占主导地位，取决于聚合物本身的物理性质、加工条件和设备的结构参数。 当机筒温度较低、螺杆转数较高时，由剪切产生的剪切热占主要地位。 当螺杆转数较低，机筒温度较高时，机筒的传导热占主要地位。 3.压缩熔融: 熔融热量由将机械能转变为热能来提供。 4.耗散混合熔融: 熔融热量由在整个体积内将机械能转变为热能来提供的。例：双辊塑炼（开炼） 5.利用电、化学或其它能源的耗散熔融方法:熔融的热量通过电、化学或其它能源转变为热能来提供。 6.振动诱导挤出熔融: 将振动力场引入聚合物熔融加工的全过程。实际上物料是在一个封闭的压力容器中受到一个复杂的往复剪切力作用。分子链会在两个作用力的方向进行排列，形成网格化结构。
第一章水溶性高分子 水溶性高分子的性能：水溶性；2.增黏性；3.成膜性；4.表面活性剂功能；5.絮凝功能；6.粘接作用。 造纸行业中的水溶性高分子：（1）聚丙烯酰胺：1）分子量小于100万：主要用于纸浆分散剂；2）分子量在100万和500万之间：主要用于纸张增强剂；3）分子量大于500万：造纸废水絮凝剂（超高分子量）；（2）聚氧化乙烯：用作纸浆长纤维分散剂，用作餐巾纸、手帕纸、茶叶袋滤纸，湿强度很高；（3）聚乙烯醇：强粘结力和成膜性；用作涂布纸的颜料粘合剂；纸张施胶剂；纸张再湿性粘合剂。 日用品、化妆品行业中的水溶性高分子：对乳化或悬浮状态的分散体系起稳定作用，另外具有增稠、成膜、粘合、保湿功能等。 壳聚糖：优良的生物相容性和成膜性；显著的美白效果；修饰皮肤及刺激细胞再生的功能水处理行业中的水溶性高分子：（1）聚天冬氨酸（掌握其一）：1）以天冬氨酸为原料：（方程式）；2）以马来酸酐为原料：（方程式）；特点：生物降解性好；可用于高热和高钙水。1996年Donlar公司获美国总统绿色化学挑战奖；（2）聚环氧琥珀酸（方程式）特点：无磷、无氮，不会引起水体的富营养化。 第二章、离子交换树脂 离子交换树脂的结构与性能要求：（1）结构要求：1）其骨架或载体是交联聚合物，2）聚合物链上含有可以离子化的功能基。（2）性能要求：a、一定的机械强度；b、高的热稳定性、化学稳定性和渗透稳定性；c、足够的亲水性；d、高的比表面积和交换容量；e、合适的粒径分布。 离子交换树脂的分类：（1）按照树脂的孔结构可以分为凝胶型（不含不参与聚合反应的其它物质，透明）和大孔型（含有不参与聚合反应物质，不透明）。（2）根据所交换离子的类型：阳离子交换树脂（-SO3H）；阴离子交换树脂（-N+R3Cl-）；两性离子交换树脂 离子交换树脂的制备：（1）聚苯乙烯型：（方程式） 离子交换树脂的选择性：高价离子，大半径离子优先 离子交换树脂的再生：a. 钠型强酸型阳离子交换树脂可用10%NaCl溶液再生；b. OH型强碱型阴离子交换树脂则用4%NaOH溶液再生。 离子交换树脂在水处理中的用：（1）水的软化；（2）水的脱盐。 第三章、高吸液树脂 淀粉接枝聚丙烯腈（丙烯酸） 改性淀粉类高吸水性树脂特点：优点：1）原料来源丰富，2）产品吸水倍率较高，通常都在千倍以上。缺点：1）吸水后凝胶强度低，2）保水性差，3）易受细菌等微生物分解而失去吸水、保水作用。 纤维素类高吸水性树脂的特点：优点：1）原料来源丰富，2）吸水后凝胶强度高。缺点：1）吸水能力比较低，2）易受细菌等微生物分解而失去吸水、保水作用。 壳聚糖类：壳聚糖类高吸水树脂具有好的耐霉变性。 聚丙烯酸型高吸水树脂：（1）丙烯酸直接聚合法：由于强烈的氢键作用，体系粘度大，自动加速效应明显，反应较难控制。（2）聚丙烯腈水解法：可用于废腈纶丝的回收利用，来制备高吸水纤维。（3）聚丙烯酸酯水解法：丙烯酸酯品种多样，反应易控制 聚乙烯醇型高吸水树脂：初期吸水速度较快，耐热性和保水性都较好 高吸水性树脂的吸水机制：亲水作用（亲水性基团）；渗透压作用(可离子化基团）；束缚作用（高分子网格）
《高分子材料加工工艺学》复习提要 一、填空题 1. 现代材料科学的范围定义为研究材料性质、结构和组成、合成和加工、材料的性能这四个要素以及它们之间的相互关系。 2. 高分子材料按照来源分类，主要分为天然高分子材料和合成高分子材料。 3. 按照材料学观点：高分子材料分为结构高分子材料和功能高分子材料。 4. 长度一般为35～38mm，称为棉型短纤维；长度一般为75～150mm，称为毛型短纤维。 5. 聚酯纤维（涤纶或称的确良），聚酰胺纤维（锦纶）、聚丙烯纤维（丙纶）、聚丙烯腈纤维（腈纶）。 6. 高分子材料加工过程一般包括四个阶段：1）原材料准备；（2）使原材料产生变形或流动，并成为所需的形状；（3）材料或制品的固化；（4）后加工和处理。 7. 溶液纺丝根据纺丝时所使用的凝固介质不同，可分为湿法和干法两种。 8. 切片中的水分为两部分：一是粘附在切片表面的非结合水，另一是与高分子链上以氢键结合的结合水。 9. 切片的含水率均随干燥时间延长而逐步降低。在干燥前期为恒速干燥阶段，这时除去的主要是切片中的非结合水；干燥后期为降速干燥阶段，主要去除结合水。 10. 转鼓干燥机主要由有转鼓部分、抽真空系统和加热系统三部分组成。 11. 组合式干燥设备主要包括预结晶器、充填干燥器及热风循环系统三部分组成。 12. 喷丝孔的几何形状是直接影响熔体的流动特性，其通常由导孔和毛细孔构成。 13. 丝条冷却吹风形式有两种：侧吹风和环形吹风，而针对短纤维主要采用环形吹风。 14. 聚酯短纤维的后加工工艺，主要包括集束、拉伸、卷曲、热定形及切断打包。 15. 纤维的拉伸倍数应根据卷绕丝的应力－应变曲线确定，选择在自然拉伸倍数和最大拉伸倍数之间。 16.长纤的后加工工艺主要为拉伸加捻工艺、假捻变形工艺及空气变形工艺。 17. 长纤的拉伸加捻后加工工艺，其在喂入辊和第一导丝盘间进行一段拉伸，在
实训1 海带中海藻酸钠的提取 1.实训目的 1.1巩固常用基本仪器的操作 1.2巩固几种常用溶液的配制 1.3巩固EDTA标准溶液的配制与标定方法 1.4掌握EDTA测定溶液中钙离子的测定 1.5掌握茚三酮溶液与蛋白质颜色反应的原理和方法 1.6掌握从虾壳中提取甲壳素的原理和方法 2.实训原理 甲壳素的提取方法主要有酸碱法、EDTA脱钙法和酸碱交替法等，其中酸碱交替法具有可提高反应温度、反应时间短，无需脱色处理等优点而为本文采用。 原理：盐酸处理溶去其中的碳酸钙；碱煮处理去除与甲壳素共价交联的蛋白质；虾壳中含有的虾红素在碱煮过后，仍有大部分存在，故甲壳素显现红色，须用氧化还原的方法来处理虾红素。 3.实训原料、仪器、药品 3.1实训材料 虾壳、蟹壳 3.2实训仪器 序号名称规格数量备注 1 烧杯100、250 、500 mL 10、5、5个按顺序 2 锥形瓶250mL 6个 3 移液管5、10、25、50mL 各一支
4 容量瓶100、250mL 各3个 5 酸性滴定管25mL 一支 6 数显恒温水浴箱一台 7 电子天平 8 电热恒温烘干箱 9 玻璃棒数支 10 滤纸若干 11 量筒10、50、100mL 各一支 3.3实训药品 序号名称规格数量备注 1 浓盐酸（体积百分数 为35~38%） 2 NaOH 3 30％过氧化氢 4 高锰酸钾 5 亚硫酸氢钠 6 酸性络蓝K K—B指示剂的 7 萘酚绿B 配制 8 EDTA EDTA的配制与 9 ZnO 滴定 10 氨水（1:1） 11 1%的铬黑T（EBT） 12 茚三酮配制1%茚三酮 13 氯化亚锡 溶液
1.1.假塑性流体的粘度随应变速率的增大而减小 , ___，用幂律方程表示时，n 小于 1。 2.通常假塑型流体的表观粘度小于（大于、小于、等于）其真实粘度。、 聚合物流体一般属于假塑性流体，粘度随着剪切速率的增大而减小，用幂律方程表示时，则n 小于 1（大于、小于、等于）。 3.聚合物静态粘弹性现象主要表现在蠕变和应力松弛。动态粘弹性现象主要表现为滞后效应。 4.Maxwell模型是一个粘壶和一个弹簧串联而成，适用于模拟线性聚合物的应力松弛过程；Kevlin模型是一个粘壶和一个弹簧并联而成，适用于模拟交联聚合物的蠕变过程。 5.根据时温等效原理，将曲线从高温移至低温，则曲线应在时间轴上右移。 6. 剪切速度梯度方向是垂直于形变方向，拉伸速度梯度方向是平行于形变方向。 7.理想高弹性的主要特点是形变量大、弹性模量小弹性模量随温度上升而增大力学松弛特性和形变过程有明显热效应。 8.理想弹性体的应力取决于应变，理想粘性体的应力取决于应变速度。 9.提高应变速率，会是聚合物材料的脆-韧转变温度升高，拉伸强度升高，冲击强度降低。 10.聚合物样品在拉伸过程中出现细颈是屈服的标志，冷拉过程在微观上是分子链段或结晶取向的过程。 从广义上来说，高分子流变学也就可以定义为研究高分子材料( 流动）和（变形）的科学。 2.高分子的内部结构可以划分为四个层次。分别为一次结构（近程结构），二次结构（构象），三次结构（聚集态结构）和四次结构（织态结构）。 3.高分子材料流动与变形的本质特征是（黏弹性）。 4.我们可以把流体形变类型分为最基本的三类：（拉伸和单向膨胀），( 各向同性的压缩和膨胀），以及（简单剪切和简单剪切流）。 5.黏弹行为从基本类型上说可以分为两类：（线性)和（非线性）。 5.（蠕变)和（应力松弛）是最典型的静态黏弹行为的体现。 6.（分子量）是影响高分子流变性质的最重要的结构因素。 7. 物料在进入毛细管一段距离之后才能得到充分发展，成为稳定的流动。而在出口区附近，由于约束消失，聚合物熔体表现出（挤出胀大）现象，流线又随之发生变化。
【名词解释】 1.假塑性流体：黏度随剪切速率的增加而降低的流体，粘度与剪切应力之间的关系服从幂律定律，其中，非牛顿指数n<1 2.膨胀性流体:黏度随剪切速率的增加而升高的流体，粘度与剪切应力之间的关系服从幂律定律，其中非牛顿指数n>1 3.宾汉流体:指当所受的剪切应力超过临界剪切应力后，才能变形的流动的流体，亦称塑性流体，其中剪切应力与剪切速率服从τ=τy+ηpγ 4.牛顿流体:剪切应力与剪切速率之间呈线性关系，表达式为τ=μγ的流体 5.剪切变稀：粘度随剪切速率升高而降低 6.爬杆效应：当金属杆在盛有高分子流体的容器中旋转，熔体沿杆上爬的现象 7.挤出胀大：聚合物熔体挤出圆形截面的毛细管时，挤出物的直径大于毛细管模直径 8.熔体破裂：聚合物熔体在毛细管中流动时，当剪切速率较高时，聚合物表面出现不规则的现象，如竹节状，鲨鱼皮状 9.无管虹吸：当插入聚合物溶液中的玻璃管，提离液面之上时，聚合物溶液继续沿玻璃管流出的现象 10.第一法向应力差：高聚物熔体流动时，由于弹性行为，受剪切的作用时，产生法向应力差，其中满足关系式N1=τ11?τ22=φ1?γ 212(N1通常为正值) 11.第二法向应力差：同上，关系式为N2=τ22?τ33=φ2?γ 212 (N2通常为负值) 12.本构方程：是一类联系应力张量和应变张量或应变速率张量之间的关系方程，而联系的系数通常是材料的常数。 13.剪切应力：单位面积上的剪切力，τ=FA 14.剪切速率：流体以一定速度沿剪切力方向移动。在黏性阻力和固定壁面阻力的作用力，使相邻液层之间出现速度差,γ=d vdy 也可理解成一定间距的液层，在一定时间内的相对移动距离。 15．高分子流变学：研究高分子液体，主要是指高分子熔体干分子溶液在流动状态下的非线性粘弹性行为。以及这种行为与材料结构及其他物理化学的关系。 16．出膨胀现象：高分子熔体被迫基础口模时，挤出物尺寸大于口模尺寸截面积形象黄也发生变化的现象【简答题】 1.常用的聚合物流变仪有：毛细管型流变仪、转子型流变仪、组合式转矩流变仪、振荡型流变仪、落球式黏度计、其他类型流变仪（拉伸流变仪、缝模流变仪和弯管流变仪等） 2.流变测量的目的：（1）物料的流变学表征。（2）工程的流变学研究和设计。（3）检验和指导流变本构方程理论的发展。 3.高聚物的粘性流动的特点：1. 流动机理是链段相继跃迁2. 流动粘度大，流动困难，而且粘度不是一个常数3. 流动时有构象变化，产生“弹性记忆”效应 4.影响挤出胀大效应的因素：链结构、配方、切变速率与温度稳定挤出的措施：(1) 加料口供料速度必须均匀.（2）减少螺槽深度h和减少机筒与螺杆突棱的间隙δ.（3）调节机头流通系（4）适当降低挤出温度（5）适当增加螺杆长度 5.影响熔体挤出破裂行为因素：一是口模的形状和尺寸；二是挤出成型过程的工艺条件；三是挤出物料的 性质。 6．牛顿流体包括那些类型？（1）宾汉流体（2）假塑性流体（3）胀流形流体（4）触变体（5）震凝体 7．什么是可恢复形变量，它是描述材料什么效应的物理量？ 可恢复性变量表征着液体在形变过程中储存弹性能的大小Sr=Je·σw Je为稳态弹性柔量σw为相应的器壁剪切应力描述材料的粘性和弹性效应 8．分子量大的材料其性能指标往往越高，为什么实际生产中却要适当控制分子量？ 因为在生产中分子量过高，会发生自动加速现象和爆聚现象，会导致聚合物粘度增大，性能下降。还有分子量太大会导致加工性能降低。 入口压力降产生原因？（1）物料从料口进入口模时，熔体粘滞流动流线在入口处产生收敛所引起的能量损失(2)在入口处由于聚合物熔体产生弹性形变，因弹性能的储蓄所造成的能量消耗(3)熔体流经入口处时，由于剪切速率的剧烈增加而引起速度的激烈变化，为达到稳定的流速分布所造成的压力降 9.转子流变仪的类型？（1）锥一板型流变仪(2)平行版型流变仪(3)同轴圆筒形流变仪
课程编号：0301106 高分子材料流变学 Polymer Rheology 总学时：32 总学分：2 课程性质：专业基础课 开设学期及周学时分配：第六学期，4或3学时/周 适用专业及层次：高分子材料专业，本科 相关课程：物理化学、高分子物理、橡胶工艺学、聚合反应工程学、塑料成型工艺学 教材：《高分子材料流变学》，吴其晔编著，高等教育出版社，2002年 推荐参考书：《聚合物加工流变学》，C. D. Han著，徐僖、吴大诚译，科学出版社，1985年 一、课程目的及要求 《高分子材料流变学》是高分子材料与工程专业本科生的必修课，课程设置的目的是： 1. 使学生对高分子材料加工过程的基本原理，主要包括高分子材料在成型加工过程中的基本流变学原理有比较全面的认识。结合高分子物理学、材料加工工艺学、加工机械及模具设计，理解高分子材料的流变性质与材料的结构、性能、制品配方、加工工艺条件、加工机械及模具的设计和应用之间的关系。 2. 掌握高分子材料的基本流变学性质；了解研究高分子材料流变性质的基本数学、力学方法；掌握测量、研究高分子材料流变性质、传热性能的基本实验方法和手段。为进一步学习《聚合反应工程学》、《材料成型加工工艺学》、《材料成型加工机械》、《模具设计》等课程打下基础。 3. 讨论典型高分子材料成型加工过程的流变学原理，讨论多相聚合物体系（复合材料）的流变性质，为分析和改进生产工艺、指导配方设计、开发和应用高分子材料提供一定的理论基础。 本大纲遵循基本理论与生产实践相结合，既有一定广度，又有一定深度、新度，材料宏观性质与微观结构分析相结合，唯象性讨论与建立数学模型相结合的特点，按照少而精的原则，设置了七章二十节内容，教学时数为32学时。 二、课程内容及学时分配 （一）课程内容 第一章绪论 §1-1 流变学概念 §1-2 高分子流变学研究的内容和意义 §1-3 高分子液体的奇异流变现象 高粘度与剪切变稀；Weissenberg效应；挤出胀大现象；不稳定流动和熔体破裂现象§1-4 高聚物粘流态特征和流动机理 粘流态特征；流动单元；流动机理，简介“高分子构象改变理论”及“力化学流动图象” 参考书：《高分子材料流变学》第一章，第1，2，3，4节 第二章基本物理量和高分子液体的基本流变性质 §2-1 粘度与法向应力差函数 形变（剪切形变、拉伸形变）； 形变率和速度梯度（剪切速率、拉伸速率）；
流变测量学基础（一） 一、流变学的基本概念 1. 流变学研究内容 流变学—Rheology ，来源于希腊的Rheos=Sream （流动）词语，是Bingham 和Crawford 为了表示液体的流动和固体的变形现象而提出来的概念。流变学主要是研究物质的流动和变形的一门科学。 流动是液体和气体的主要性质之一，流动的难易程度与流体本身的粘性（viscosity ）有关，因此流动也可视为一种非可逆性变形过程。变形是固体的主要性质之一，对某一物体外加压力时，其内部各部分的形状和体积发生变化，即所谓的变形。对固体施加外力，固体内部存在一种与外力相对抗的内力使固体保持原状。此时在单位面积上存在的内力称为内应力（stress ）。对于外部应力而产生的固体的变形，当去除其应力时恢复原状的性质称为弹性（elasticity ）。把这种可逆性变形称为弹性变形（elastic deformation ）,而非可逆性变形称为塑形变形（plastic deformation ）。 实际上，多数物质对外力表现为弹性和粘性双重特性，我们称之为粘弹性，具有这种特性的物质我们称之为粘弹性物质。 2. 剪切应力与剪切速度 观察河道中流水，水流方向一致，但水流速度不同，中心处的水流最快，越靠近河岸的水流越慢。因此在流速不太快时可以将流动着的液体视为由若干互相平行移动的液层所组成的，这种流动方式叫层流，如图1。由于各层的速度不同，便形成速度梯度dv/dh ，或称剪切速率。流动较慢的液层阻滞着流动较快液层的运动，使各液层间产生相对运动的外力叫剪切力，在单位液层面积（A ）上所需施加的这种力称为剪切应力，简称剪切力（Shear Stress ），单位为N ·m -2，即Pa ，以τ表示。剪切速度（Shear Rate ），单位为s -1，以γ? 表示。剪切速率与剪切应力是表征体系流变性质的两个基本参数。 图1 流动时形成的速度梯度
复习名词解释： 1假塑性流体：高聚物熔体流动时，剪切粘度随剪切速率增加而降低的流体。 2等温流动：流体在任何部位的流动状态保持恒定，不随时间变化。 3魏森贝格效应：杆在聚合物熔体中旋转时，熔体沿杆上爬的现彖。 4非牛顿流体：流体流动时，剪切粘度与剪切速率的关系不是线性关系（或不满足牛顿电脑功率）的流体。 5.粘性耗散：高聚物熔体被挤压通过一个很窄的口模时，由于剪切摩擦产生热量的现象。 6入口效应：高聚物熔体被挤压通过一个很窄的口模时，在口模入口处，由于弹性而引起熔体在口模入口处产生压力降。 7魏森贝格效应：当杆在盛有非牛顿流体（聚合物熔体）的容器屮旋转时，流体会沿杆上爬，形成中间高，周边凹的现象。主要是由第二法向应力差效应引起的。 8第一法向应力差：用函数= - ”22二％一厂22 =0龙I，N1称为第一法向应力差，妙| 称为法向应力差系数。 9剪切变稀：高聚物熔体流动时，剪切粘度随剪切速率增加而降低的现象。 10不稳定流动和熔体破裂：高分子熔体从口模挤出时，超过某一临界剪切速率，分别出现波浪形、鲨鱼皮形、竹节形、螺旋形畸变，最后导致无规则的挤出物断裂。 11胀塑性流体：剪切粘度随剪切速率增加而增大的流体。 12.挤出胀大：高分子熔体从口模挤出时，挤出物的直径比毛细管口模直径大的现象。 13.宾汉流体:流体所受的剪切应力超过临界剪切应力后，才能变形流动的流体。 14.剪切变稀:流体的剪切粘度随着剪切速率增加而下降的性质。 15熔体破裂：高分子熔体从口模挤出时，挤出物的表面呈现不规则的现象的现象。 16.零剪切粘度:剪切速率趋向于零时熔体的粘度。 问答题 1阐述非牛顿流体的种类及流动性为的特点。 答：非牛顿流体是指流体的剪切应力和剪切速率之间呈现非线性的曲线关系。其特点是剪切应力和剪切速率不成正比的线性关系。非牛顿流体分为宾汉流体、膨胀性流体和假塑性流体。 宾汉流体在流动前存在一个剪切屈服应力厂。只有当剪切应力高于匚时，流体才开始流 动。因此其流体方程为T-T y=T]p y o 假塑性流体英特征是粘度随剪切速率或剪切应力增大而降低。主要原因是高聚物的细长分子链，在流动方向的取向使粘度下降。剪切速率的增加比剪切应力增加的快。 膨胀性流体特征是粘度随剪切速率或剪切应力增大而升高。剪切速率的增加比剪切应力增加的慢。 对于假塑性流体和膨胀性流体的非牛顿流变行为通常用函数T=Kf来描述。K值越大, 流体越稠。对于假塑性流体〃<1 ,对于膨胀性流体” > I。 2阐述假塑性流体普适曲线特点，并用分子链缠结观点解释。 答：高聚物流动曲线分三个区，在低剪切速率下，粘度为零件切粘度并保持不变，称为第一牛顿流动区。随着剪切速率的增大，粘度随着剪切速率的增加而降低，称为假塑性流动区。当剪切速率继续增大时，粘度保持不变，称为第二牛顿流动区。
第一章 1.高分子合成工艺学的主要任务。 将基本有机合成生产的单体，经聚合反应合成高分子化合物，为高分子合成材料成型提供基本原料。基本有机合成、高分子合成和高分子合成材料成型时密切相联系的三个部门。2．高分子材料的主要类型、品种及发展方向。 塑料。品种：通用塑料，工程塑料。发展方向：具有优异性能的高性能、耐高温塑料。 合成橡胶。品种：通用合成橡胶，特种合成橡胶。发展方向：通用橡胶主要替代部分天然橡胶产品，特种橡胶主要制造耐热、耐老化。耐油或耐腐蚀等特殊用途的橡胶产品。 合成纤维。品种：聚酯（涤纶纤维）、聚丙烯腈（腈纶纤维）、聚酰胺（棉纶纤维或尼龙纤维）等。发展方向：具有耐高温、耐腐蚀、或耐辐射的特种用途合成纤维。 3．工业生产中合成聚氯乙烯采用哪几种聚合方法，简单说明原因。 4．说明高分子合成材料的生产过程，各过程的特点及意义。 1、原料准备与精制过程。包括单体、溶剂。去离子水等原料的贮存。洗涤、精制、干燥、 调整浓度等过程与设备。 2、催化剂（引发剂）配制过程。包括聚合用催化剂、引发剂和辅助剂的制造、溶解、贮存、 调整浓度等过程与设备。 3、聚合反应过程包括聚合和以聚合釜为中心的热交换设备及反应物料输送过程与设备。 4、分离过程。包括未反应单体的回收、脱落溶剂、催化剂。脱除低聚物等过程与设备。 5、聚合物后处理过程包括聚合物的输送、干燥、造粒、均匀化、贮存、包装等过程与设备。 6、回收过程。主要是未反应单体和溶剂的回收与精制过程及设备。 第二章 1．石油裂解制烯烃的工艺过程。 液态烃在水蒸气存在下，于750~820?C高温热裂解为低级烯烃、二烯烃。为减少副反应，提高烯烃收率，液态烃在高温裂解区的停留时间仅0.2~0.5 s。 2、高分子合成材料的基本原料(乙烯、丙烯、丁二烯、苯乙烯)的来源及生产方法。 基本原料来源：石油、煤炭、植物及农副产品等。单体原料来源路线为：石油化工路线、煤炭路线和其他原料路线。
高分子材料流变学 Polymer rheology 一、课内学时：40学时；学分：2学分 二、使用专业：高分子化学与物理、材料学、材料加工工程、高分子机械设计 三、预修课程：高分子化学、高分子物理学、高分子结构与性能、高分子加工原理、场论 四、教案目的： 《高分子材料加工原理》是高分子材料与工程专业本科生的必修课，课程设置的目的是： 1．使学生对高分子材料加工过程的基本原理，主要包括高分子材料在成型加工过程中的基本流变学原理和传热学原理有比较全面的认识。结合高分子物理学、材料加工工艺学、加工机械及模具设计，理解高分子材料的流变性质、传热性能与材料的结构、性能、制品配方、加工工艺条件、加工机械及模具的设计和应用之间的关系。 2．掌握高分子材料的基本流变学性质和传热学性能；了解研究高分子材料流变性质、传热性能的基本数学、力学方法；掌握测量、研究高分子材料流变性质、传热性能的基本实验方法和手段。为进一步学习《聚合反应工程学》、《材料成型加工工艺学》、《材料成型加工机械》、《模具设计》等课程打下基础。 3．讨论典型高分子材料成型加工过程的流变学、传热学原理，讨论多相聚合物体系（复合材料）的流变性质和传热性能，为分析和改进生产工艺、指导配方设计、开发和应用高分子材料提供一定的理论基础。 本课程属一门多学科交叉，理论性与实践性均很强的新兴学科，国内目前尚无统一大纲和教材。鉴于目前介绍关于高分子材料传热性能的书籍比较混乱，本大纲暂时先拟定讲授高分子材料流变学的基本内容和要求。以后条件成熟时，再补充高分子材料传热学方面的内容。高分子流变学要求的教案时数为32学时，高分子传热学要求的教案时数为16学时，总计教案时数为48学时。 关于高分子材料流变学部分，本大纲遵循基本理论与生产实践相结合，既有一定广度，又有一定深度、新度，材料宏观性质与微观结构分析相结合，唯象性讨论与建立数学模型相结合的特点，按照少而精的原则，设置了七章二十节内容，教案时数为32学时。 各章节的基本教案要求如下： 第一、二、三章： 1．前三章为本课程学习的重点和基础。 2．要求掌握流变学研究中的基本物理量及基本流变函数。理解高聚物液体的流动机理，理解高聚物
一．挤出成型 挤出成型工艺适用于所有的高分子材料，制造各种连续制品如管材、型材、板材(或片材)、薄膜、电线电缆包覆、橡胶轮胎胎面条、内胎胎筒、密封条等。其中的塑料挤出成型几乎能成型所有的热塑性材料，也可用于少数几种热固性材料，如酚醛。 原因：因为挤出成型工艺具有以下特点： 1.连续成型，产量大，生产效率高； 2.制品连续，断面形状不变，制品外形简单； 3.制品质量均匀密实，尺寸准确较好。 二．注射成型 注射成型的应用十分广泛，几乎所有的热塑性塑料及多种热固性塑料都可用此法成型，也可以成型橡胶制品。但主要是热塑性塑料的注射。 原因：因为注射成型工艺具有以下特点： 1.成型周期短，生产效率高，易实现自动化； 2.能成型形状复杂，尺寸精确； 3.带有金属或非金属嵌件的塑料制件； 4.产品质量稳定。 三．模压成型 模压成型工艺广泛用于热固性塑料和橡胶制品的成型加工，几
乎所用的高分子材料都可用此方法来成型制品。目前主要用于：热固性塑料的成型；橡胶制品的成型；复合材料的成型。 原因：因为模压成型工艺具有以下特点： 1.与挤出和注射等成型工艺相比，模压成型工艺所需设备结构简单、制造精度不髙、制造费用低，所以投资少、见效快，为发展多品种、小批量的生产提供了有利条件； 2.在模压成型过程中，由于塑料的流动距离很短，受填料的定向影响小，所以塑件的尺寸变动小，不易变形，尺寸稳定性好，机械性能稳定； 3.相同吨位的压机可以成型较大平面的制品； 4.模压成型工艺成熟，生产过程易于控制； 5.模压成型中没有浇注系统，原材料浪费相对较少。对于不能重复利用的热固性材料来讲，节约原料尤为重要； 6.模压成型基本上适合于加工各种塑料，尤其像氨基树脂、环氧树脂和聚酰亚胺等材料，用注射成型既困难又会影响制品外观质量；对于用石棉或玻璃纤维等增强的塑料，在注射和挤出成型中，纤维易在浇口部分断裂，使制品的机械强度特别是冲击强度降低，失去增强的意义；聚酯团状和片状模塑料若采用注射成型，则需特殊的强迫加料装置，导致设备费用昂贵。模压成型是制造高强度塑件最有效的方法。
高分子材料加工工艺
高分子材料加工技术复习提纲 一、填空题 1.大材料包括（金属）、（非金属）、（高分子）。 2.高分子材料加工前，原料的状态可分为（粉状）、(粒料)、(溶液)、(分 散体）。 3.成型加工后进行的处理有(调温)、(调湿)、(调温调湿)。 4.塑料可分为(热塑性)塑料、（热固性）塑料两大类。 5.塑料的三态：（玻璃态）、（高弹态）、（粘流态）。 6.高分子材料热机械特性与成型加工的关系(6个空)。 二、名词解释 1.挤出成型：挤出成型时预处理过的物料经料斗加入挤出机中，在外部加热和内摩擦生热作用下以流动状态通过口模成型的方法。
2.注塑成型 ：注塑成型是将热塑性塑料先在加热机筒中均匀塑化，然后由螺杆或柱塞推压到闭合的模具型腔中，经冷却定型后得到所需的塑料制品的过程。 3.焦烧：橡胶分子在贮存和生产过程中提前硫化的现象. 4.喷霜：橡胶助剂渗出制品表面的现象。 5.塑料：相对分子量在10000以上，以高分子化合物为基本成分，添加助剂能够自由成型的一类材料的总称。 6.橡胶：橡胶是一种高弹性的高分子化合物，是无定形的高聚物。 7.弹性体：材料在受力发生大变形再撤出外力后迅速回复其近似初始形状和尺寸的材料。 8.相溶性：聚合物的共混物制品在预期的使用期内，其组分始终不析出或者不分层。 三、 简答题 1.简述塑料挤出造粒的工艺流程及影响因素。 原料预处理 配料挤出机头成型冷却 牵引造粒 2.简述塑料挤出成型的工艺流程并阐述影响注塑成型的主要因素。 3.简述橡胶配方的五大体系。 生胶体系、硫化促进活化体系、补强填充体系、防老体系、增塑体系 4.简述压缩模塑的工艺流程及其影响因素。 加料闭模排气固化脱模 清理模具 影响因素：模压压力、模压温度、模压时间。 口模 冷却定型 原料预处理电、加热、内摩擦生热
复习课主要内容 1 在工业上获得成功应用的“高分子材料”在概念上要具有哪些方面的特点或要求？（重要）a有一定的力学性能； b兼或同时具有一定的功能特性； c具有一定的可加工性； d市场价值（经济价值）； e环保、节能、安全特征（社会价值）。 要求：可满足生产或生活中的某种需要，并能够参与社会经济发展的循环过程。 2为什么聚合物流体通常被认为是软物质或复杂流体？（理解，不需掌握） 软物质：即复杂流体，主要特征是易形变，弱力引起大形变。聚合物流体同软物质都是多层次多尺度，小刺激产生大变化。 3如何理解“流动”？（重要） 流动：运动单元在外场作用下相对运动并损耗能量。 聚合物流体的流动现象：聚合物流体某尺寸水平上的运动单元在外场作用下相互间产生相对运动并损耗能量的现象。 4 为什么高分子材料往往需要在加工成型过程中对其流动性进行必要的调控？甚至有些高分子材料流动性的调控非常困难以至难以规模化工业生产？（了解） 高分子材料通常不具有所需要的流动性，因此需要对其进行调控以实现材料的工业化生产。而高分子材料不具有所需要的流动的原因有： 1时间尺度不匹配：基于聚合物流体在不同空间结构尺度上的相对运动而形成的聚合物流体流动往往超出高分子材料成型加工生产实际所需要的时间尺度要求，太慢或者太快。 2分子链间的相互作用的影响：影响分子链间的相对运动，影响凝聚态结构及超分子结构的稳定性（破坏或重建）及其不同运动单元的相对运动。 3分子链间相互作用形式：分子链间的相互作用是形成高聚物多姿多彩的凝聚状态的内在原因，是指大分子间存在的形式多样的次价键作用力——分子间作用力，它们具有不同的强度、方向性及对距离和角度的依赖性，是材料结构自组织形成并发生演变的基础；包括：Van de Waals力、氢键及分子间配键作用。 5为满足成型和加工的需要，通常如何获得或调控某些特定的高分子材料的流动性？（没记）a、主要调整温度压力等外在工艺技术条件，包括：Van de Waals力、氢键及分子间配键作用； b、主要对分子结构进行化学改性（如纤维素），或将化学结构控制和工艺技术条件控制相结
智慧树知到《高分子材料加工工艺》章节测试答案 绪论 1、人类文明发展的三个阶段：黄色文明（农业文明）、黑色文明（工业文明）和绿色文明（生态生产文明）。 A:对 B:错 正确答案：对 2、高分子材料的成型加工中，要注意：加工方法不同，产品性能不同；材料不同，加工方法不同；加工方法不同，所用设备不同。 A:对 B:错 正确答案：对 3、高分子材料是一类古老而年轻的材料，说起古老，是指使用方面，从远古时期，人类就已经学会使用天然高分子材料，如存在于自然界的树脂、橡胶、皮毛、蚕丝、棉花、纤维素、木材等。 A:对 B:错 正确答案：对 4、材料是一个国家科学技术水平、经济发展水平和人民生活水平的重要标志，是一个时代的重要标志。 A:对 B:错 正确答案：对 5、高分子材料科学与工程是关于高分子材料组成、结构、制备工艺与其性能及使用过程间相互关系的知识开发及应用的科学。
B:错 正确答案：对 第一章 1、通常氧化、臭氧化、水解等反应并存也不会引起高分子材料的降解断裂。 A:对 B:错 正确答案：错 2、范德华力和氢键是高分子分子间的作用力是不大的，因此对高分子制品的强度和耐热性影响也不大。 A:对 B:错 正确答案：错 3、由碳-氧、碳-氮、碳-硫等以共价键相联结而成，主要由缩聚反应或开环聚合制得；虽然分子中含有极性基团，但是加工时候，不需要彻底干燥。 A:对 B:错 正确答案：错 4、通常来说，未硫化的橡胶也是有着很大的实用价值的。 A:对 B:错 正确答案：错 5、氯丁橡胶含有氯，极性大，耐老化、耐油，同时与顺丁橡胶相比，耐寒性也没有下降。
B:错 正确答案：错 第二章 1、添加配合剂的目的主要是满足性能上的要求；满足成型上的要求；满足经济上的要求。 A:对 B:错 正确答案：对 2、热稳定剂并不是主要用于PVC塑料中。 A:对 B:错 正确答案：错 3、抗氧剂是指可抑制或延缓高分子自动氧化速度，延长其使用寿命物质。在橡胶工业中抗氧剂也被称为防老剂。 A:对 B:错 正确答案：对 4、所有波段的紫外光线都是导致高分子材料降解的罪魁祸首。 A:对 B:错 正确答案：错 5、对于特定的一种润滑剂，其作用只可能是内润滑或者外润滑。 A:对
合肥学院 Hefei University 高分子成型加工论文 学号： 1203012024 姓名：安绵伟 专业：粉体材料科学与工程 系别：化工系 摘要：高分子复合材料的制备和加工方法繁多，不同的材料有不同的加工方
法，同一种材料也可能对应好几种方法。本文主要讨论了塑料成型加工技术的现状，介绍了挤出成型加工工艺原理与技术特点，综述了高分子材料成型加工技术的新进展。 关键词：塑料，挤出，成型 1 前言 随着工业化技术的发展和人民生活水平的提高，人们对塑料产品种类和质量的需求也越来越高。高分子材料是通过制造成各种制品来实现其使用价值的，因此从应用角度来讲，以对高分子材料赋予形状为主要目的成型加工技术有着重要的意义。高分子材料的主要成型方法有挤出成型、注射成型、吹塑成型、压延成型等，本文主要介绍了挤出成型加工技术的最新进展。 2 挤出成型 挤出成型在塑料加工中又称为挤塑，在非橡胶挤出机加工中利用液压机压力于模具本身的挤出称压出。是指物料通过挤出机料筒和螺杆间的作用，边受热塑化，边被螺杆向前推送，连续通过机头而制成各种截面制品或半制品的一种加工方法。该工艺主要用于热塑性塑料制品的成型。挤出工艺流程如图1所示[1]。 图1热固性塑料模压成型工艺流程 挤出成型主要包括加料、塑化、成型、定型等过程。要获得外观和内在质量均优良的型材制品，是与原材料配方、挤出设备水平、机头模具设计与加工精度、型材断面结构设计及挤出成型工艺条件等分不开的。挤出成型工艺参数的控制包括成型温度、挤出机工作压力、螺杆转速、挤出速度、牵引速度、排气、加料速度及冷却定型等。挤出工艺条件又随挤出机的结构、塑料品种、制品类型、产品的质量要求等的不同而改变[2]。 2.1 共挤出技术 共挤出技术是用两台或者两台以上单螺杆挤出机或双螺杆挤出机将两种或
