一、工程概况
某厂房工程,设计为单跨单层框架钢结构,厂房长 41m ,柱距 6m ,共有 9个节间, 钢屋架。厂房的平、剖图如图所示。
本项目厂房做法:屋面采用 0.5mm 厚 W750型彩色压型钢板及收边包角, 单脊双坡排水。墙体采用灰砂砖砌筑围护、钢筋混凝土梁、柱。主要吊装工程量为
16.6m 钢屋架,钢屋架重 61.4KN ,共 8个,标高 5.5m 。
二、结构安装前的准备工作
(1 在厂房施工现场, 构件吊装前要运到吊装地点就位, 支垫位置要正确, 装卸时吊点位置要符合设计要求。
(2堆放构件的场地应平整坚实。
(3构件就位时,应根据设计的受力情况搁置在垫木或支架上,并应保持稳定。三、结构吊装方法
钢屋架在工厂制作好后, 由汽车运到现场吊装。屋盖系统包括屋架、檩条和屋面板。各构件吊装过程为:
绑扎—→吊升—→对位—→临时固定—→校正—→最后固定
四、起重机的选择和工作参数的计算
结构吊装采用汽车式起重机 QY16型,吊装主要构件的工作参数为:
屋架
采用两点绑扎吊装。
要求起重量 Q=Q1+Q2=(61.4+3.0 KN=64.4 KN
要求起重高度见图 H=h1+h2+h3+h4=(5.5+0.3+2.7+3.0 m=11.5m
因起重机能不受限制地开到吊装位置附近,所以不需验算起重半径 R 。
钢屋架就位后需要进行多次试吊并及时重新绑扎吊索,试吊时吊车起吊一定要缓慢上升,做到各吊点位置受力均匀并以钢屋架不变形为最佳状态,达到要求后即进行吊升旋转到设计位置,再由人工在地面拉动预先扣在大梁上的控制绳,转动到位后,即可用板钳来定柱梁孔位,同时用高强螺栓固定。
并且第一榀钢屋架应增加四根临时固定揽风绳,第二榀后的大梁则用屋面檀条及连系梁加以临时固定,在固定的同时,用吊锤检查其垂直度,使其符合要求。
钢屋架的检验主要是垂直度,垂直度可用挂线球检验,检验符合要求后的屋架再用高强度螺栓作最后固定。在吊装钢屋架前还须对柱进行复核,采用葫芦拉钢丝绳缆索进行检查,待大梁安装完后方可松开缆索。对钢屋架屋脊线也必须控制。使屋架与柱两端中心线等值偏差,这样各跨钢屋架均在同一中心线上。
五、起重机开行路线及构件的平面布置
起重机的起重半径为 7.4 m,吊装屋架及屋盖结构中其他构件时,起重机均跨中开行。屋架因直接从工厂运到工地,卸载时直接按平面布置图放置,便于吊装。所以屋架的平面布置没有预制阶段平面布置,直接进入吊装阶段平面布置
屋架采用斜向排放。
第一步,确定起重机的开行路线和停机点。起重机跨中开行,在开行路线上定出吊装每榀屋架的停机点。
第二步,确定屋架的排放位置。定出 P-P 线、 Q-Q 线,并定出 H-H 线,把屋架排放在 P-P 线与 Q-Q 线之间,中间在 H-H 线上。如图
六、屋面彩钢板安装
1.该工程屋面跨度较大,运输装卸过程和吊装、存放都要特别小心。吊装时,必须要两点吊装,特别超长时要附加有足够刚度的夹具;存放地点要干燥、坚实、平整,并要有
足够的支点;装车、运输、卸车、堆放及吊装全过程都不能损坏、刮伤、扭曲、弄脏夹芯板; 如存放在室内,必须垫离地面,如在露天存放应盖好,以免水分留存在夹芯板之间。吊装应平稳,严禁碰撞。
2. 钢板现场切割必须使用无齿电动锯碟机, 并要将外露的漆面向下摆放, 此办法可避免热锯屑熔蚀漆面,进而使夹芯板氧化锈蚀。切割后必须立即清理干净板面。
3.安装钢板前要排好板,并按排版规定的方向顺序安装。
4. 彩板在墙身安装时, 须注意安装的密实度及垂直度, 以防止板沿边进水形成渗漏现象。
5.安装时,应在钢屋架上放定位线(拉粉线 ,保证彩瓦平直,彩瓦上下端均翻边, 以防雨水侵入,自攻钉、接头、收边包角缝隙等须用玻璃胶密封好,确保不漏雨。为防止台风损坏彩瓦,每张彩瓦上下各需打 2颗自攻钉,并用密封胶封好。
6.墙面彩板应打满钉,打钉时必须拉线,保证横平竖直,收边、包角等必须安装牢固、美观。
7.自攻钉打歪斜的须去掉重打,保证打钉端正与彩板连接紧密,严禁打错钉。
8.彩板安装质量标准:
A、屋面、墙面平整,接槎顺直,檐口基本是直线,无未经处理的错钻孔洞。
B、檐口与屋脊平行度允许偏差 10.0mm ,相邻彩板端部错位允许偏差 5mm 。
C、墙面彩板波纹线垂直度 H/1000,20.00mm
D、彩板、包角板、水切等应固定牢固无松动。
七、焊接和焊接验收
1. 对其首次采用的钢材、焊接材料、焊接方法、焊后热处理等, 应进行焊接工艺评定,并应根据评定报告确定焊接工艺。
2. 焊接工艺评定应按国家现行的《建筑钢结构焊接规程》。
3. 焊工应经过考试并取得合格证后方可从事焊接工作。合格证应注明施焊条件、有效期限。焊工停焊时间超过 6个月,应重新考核。
4. 焊接时, 不得使用药皮脱落或焊芯生锈的焊条和受潮结块的焊剂及已熔烧过的渣壳。
5. 焊丝、焊钉在使用前应清除油污、铁锈。
6. 施焊前, 焊工应复查焊件接头质量和焊区的处理情况。当不符合要求时, 应经修整合格后方可施焊。
7. 角焊缝转角处宜连续绕角施焊,起落弧点距焊缝端部宜大于 10.0mm ;角焊缝端部不设置引弧和引出板的连续焊缝,起落弧点距焊缝端部宜大于 10.0mm ,弧坑应填满。
8. 多层焊接宜连续施焊,每一层焊道焊完后应及时清理检查,清除缺陷后再焊。
9. 焊成凹形的角焊缝, 焊缝金属与母材间应平过渡; 加工成凹形的角焊缝, 不得在其表面留下切痕。
10. 焊缝出现裂纹时, 焊工不得擅自处理, 应查清原因, 订出修补工艺后方可处理。 11. 焊缝同一部位的返修次数, 不宜超过两次。当超过两次时, 应按返修工艺进行。 12. 焊接完毕,焊工应清理焊缝表面的熔渣及两侧的飞溅物,检查焊缝外观质量。检查合格后应在工艺规定的焊缝及部位打上焊工钢印。
13. 碳素结构钢应在焊缝冷却到环境温度、低合金结构钢应在完成焊接 24h 以后, 才可进行焊缝探伤检验。
14. 焊缝外形尺寸应符合现行国家标准《钢结构焊缝外形尺寸》的规定。
15. 焊接接头内部缺陷分级应符合现行国家标准《钢焊缝手工超声波探伤方法和探伤结果分级》的规定,焊缝质量等级及缺陷分级应符合表的规定。
八、文明施工
1、施工开始前, 根据现场情况, 与甲方协商, 根据当地有具体情况协商解决食宿问题,并制定切实可行的文明施工条例。创建标准化施工工地。
2、施工用电及供电线路是施工的重要组成部分, 应根据施工设施布置情况, 保证一次定位,根据需要采取隔离保护措施。
3、施工现场应挂牌展示下列内容 :
1 各职务岗位责任 ;
2 安全生产规章 ;
3 防火安全责任 .
4作为文明施工的日常内容,施工班组每日收工前必须清理本班组施工区域,以保证施工现场清洁。
九、雨季施工及防风措施
1、合理调整原材料的运输速度和安装速度, 在保证不怠工的前提下, 尽量减少材料在现场的堆放余量。
2、每日收工前将屋面剩余的板材用绳索绑扎固定,或运回料场。
3、每日开工、收工前检查临时支撑是否完好, 如发现不牢或隐患现象, 立即采取措施加固。
4、大雨、大风、雷电天气应立即全面停止作业,并应预先采取措施,屋面上未固定材料应在预感变天时予以固定。
5、一旦遇大雨应立即切断所有电动工具的电源, 雷电天气禁止吊装及高空作业, 雨天过后及时全面认真检查电源线路,排除漏电隐患,确保安全。
十、技术质量措施
1、开工前做好技术、质量交底,让施工人员心中有数,树立质量第一的观念。
2、根据施工技术要求, 做好施工记录, 贯彻谁施工谁负责的精神, 凡上道工序不合格,下道工序不予施工,各工序之间互检合格后方可进行下道工序施工。对重要工序专职质检员检查认可后方可继续施工。做到层层把关,相互监督。
3、定期检测测量基线和水准点标高。
施工基线的方向角误差不大于12” 。施工基线的长度误差不大于 1/1000。基线设置时, 转角用经纬仪施测, 距离采用钢尺测距, 并由质检校可读核。坐标点采用牢靠保证措施, 严禁碰撞和扰动。
4、严格按国家相关规范执行。
单层工业厂房施工组织设计 本施工组织计划书由天津大学工程管理专业同学完成，其中施工组织方案由邢子培、徐莹莹设计完成，施工准备由钱麒雨设计完成，Project部分由孙铭志设计完成，施工图纸由武帅设计完成。其余工作，由组长张振宇完成。 一、工程概况 该工程为装配式单层工业厂房，建筑面积为24000平方米，有厂房和生活间两部分组成。厂房为预制排架结构，共有10跨，其中8跨是总成车间（组装），跨度18米；两跨是恒温车间，跨度12米。生活间为混合结构，三层，层高为2.9米。厂房基础为钢筋混凝土杯形基础，其维护墙下有预制钢筋混凝土基础梁，生活间为钢筋混凝土条形基础。 二、工程特点 本工程规模大，工期长，作业面广。 结构工程方面：厂房部分为预制钢筋混凝土柱、预应力混凝土薄腹梁、大型屋面板、联系梁、吊车梁及钢天窗架等。维护墙为砖体，生活间为砖墙组合柱，层层设圈梁，楼面为预应力短向圆孔板，采用预制钢筋混凝土楼梯。 设备方面：本工程设有上下水、雨水、采暖、及动力照明系统。 装修方面：普通水泥地面、屋面加气混凝土、二毡三油防水层，厂房外挂板装饰采用喷涂工艺（群青和氧化铁黄按1：4配制）。
三、施工部署 厂房施工大体分为三个阶段：基础工程、主体工程、装饰工程阶段。其中主体工程又可细分为模板工程、预制构件、砌筑工程、吊装工程及脚手架工程。各施工阶段应尽可能相互衔接，平行流水立体交叉作业，确保关键路径作业及时完成，不拖延工期，同时为以后工作做好准备。 生活间施工应与厂房施工同步进行，力争生活间的基础、主体、装饰作业分别与厂房相应部分同期完成。 基础工程施工应采取主体结构先于设备基础，以确保基础施工及预制柱现场施工时有较宽的作业面；吊装构件时，便于起重机行走；同时有利于加速主体结构的施工进度。 主体工程中的模板工程及预制工程应尽量安排外加工。混凝土柱的预制影安排在基础回填土之后进行且预制柱应布置在杯形基础附近，分别与相应的杯形基础对号就位，以尽量避免二次搬运。不能够外加工的特殊构件应安排在施工现场集中预制。装饰工程应在结构验收后进行，为实现平行流水立体交叉作业，可在分跨结构验收后陆续进入装修。为保证装修顺利进行，装修作业面应优先完成屋面防水、围护墙封闭和外门窗的安装。 四、施工方法 （一）基础工程 1. 施工顺序 基础工程各道工序应采取流水作业方法连续施工，以浇筑混凝土为主
电大 建筑施工与管理专业施工技术方案设计某单层工业厂房结构吊装施工方案 姓名： 学号： 日期： 分数： 批阅教师：
目录 ★编制依据和原则 ☆编制依据 ☆编制原则 第一章工程概况 (3) 1、工程简介 (3) 2、施工准备 (4) 3、金工车间主要预制构件一览表 (5) 第二章钢构件吊装工艺及机械的选择 (5) 1、柱 (5) A、柱的吊装工艺 (5) B、柱的吊装参数 (6) 2、梁 (8) A、梁的吊装工艺 (8) B、梁的吊装参数 (8) 3、屋架 (9) A、屋架吊装工艺 (9) B、屋架吊装参数 (10) 4、屋面板 (11) A、屋面板的吊装工艺 (11) B、屋面板的吊装参数 (11) 5、吊装构件起重机的工作参数 (11) 第三章结构吊装方法的选择 (11) 第四章起重机开行路线及构件的平面布置 (12) 1、吊装柱时起重机的开行路线及柱的平面布置 (12) 2、吊装屋架时起重机的开行路线及构件的平面布置 (12) 第五章质量保证措施 (13) 第六章安全保证措施 (17) 1、吊装工程的安全技术要点 (17) 2、安全技术的一般规定 (17)
4、防止起重机倾翻 (18) 5、防吊装结构失稳 (19) 6、防止触电 (20) 第七章文明施工措施 (20)
★编制依据 ☆编制依据 1.本工程招标文件、图纸、招标补遗书、招标答疑书。 2．现场考察所得资料 3.国家、部颁和北京市等相关行业颁发的设计规范、施工规范、验收标准及安全准则。 4.我单位可投入本工程的资源和在类似工程施工中积累的施工、管理经验。☆编制原则 1.根据工程实况，突出难点，重点。 2.科学合理，统筹安排，坚持以人为本的原则，合理配置生产要素，坚持以机械化施工为主，人工辅助的总体指导思想，投入足够的人员、精良的机械设备进场，提高机械化程度，降低施工人员的劳动强度。 3．施工最大限度地减少对环境的影响。遵照国家、北京市有关环境保护的规定，制定完善的环境保护等措施。 4.建立强有力的后勤保障系统，确保工程施工对人员、设备、物资等需要。 5.坚持高起点、高标准、高质量、高效率，严格要求，严格管理，争创一流的指导方针，确保优质、安全、高效地完成施工任务，创建优质精品工程。 6.科学合理的施工组织设计，遵循技术先进可行、经济合理、安全可靠的原则，认真阅读、研究招标文件，严格遵照招标文件中对质量、工期、安全、环保等要求，结合工程实际编制。 第一章工程概况 一、工程简介 某厂金车间为两跨各18m的单层工业厂房，厂房长84m，柱距6m，共有14个车间。该车间为装配式单层二跨工业厂房，分为高、低两跨。主要构件是：钢筋混凝土工字型截面柱；钢筋混凝土T型吊车梁；预应力混凝土折线屋架；预应力混凝土屋
土木工程施工 二、结构吊装施工 1 单层工业厂房结构吊装 2 结构吊装方案 第6章房屋结构安装工程
土木工程施工 1单层工业厂房结构吊装 ⑴清理场地、平整压实道路、敷设水电管线； ⑵构件运输与堆放； ⑶杯口基础的顶面标线和杯底找平； 1.1吊装前的准备工作 ⑷构件的全面检查、弹线及编号； ⑸构件的临时加固； ⑹吊装用辅助工具准备。 基础 的准线 结构吊装施工 柱 子 的 准 线 单 层 工 业 厂 房 的 结 构 吊 装
土木工程施工 1.2 构件吊装工艺 柱的吊装有单机一点起吊（中小型柱）、两点起吊或双 机抬吊（重型柱或配筋少而细长的柱）等方法。 1.2.1 柱的吊装 柱的绑扎位置和点数根据柱的形状、断面、长度、配筋部位和 起重机性能确定。自重13t 以下的中小型柱常绑扎一点，重型柱或配筋少而细长的柱则需绑扎两点甚至三点。 有牛腿的柱，一点绑扎的位置常选在牛腿以下，上柱较长时也 可选在牛腿以上；工型断面柱的绑扎点应选在矩形断面处；双肢柱的绑扎点应选在平腹杆处。 ⑴ 柱的绑扎 1 单层工业厂房结构安装
① 斜吊绑扎法 当柱平卧起吊的抗弯刚度满足要求时采用斜吊绑扎法。 此法柱无需翻身，起重钩低于柱顶，当 柱身较长、起重机臂长不够时较为方便。但 因柱身倾斜，起吊后柱身与杯底不垂直，对 中就位较困难。 斜吊法 绑扎示意 柱的 斜吊绑扎法
②直吊绑扎法 当柱平卧起吊的抗弯刚度不足时，需先将柱翻身后再绑扎起吊。此法吊索从柱两侧引出，上端通过卡环或滑轮挂在铁扁担上，柱身成垂直状态，便于插入杯口和对中校正，由于铁扁担高于柱顶，起重臂长度稍长。 直吊法绑扎示意
装饰工程屋面工程安装预制工程基础序号工作天数 每天工人数所需劳动量产量定额单位数量1准备开工WY602基坑开挖 12000370472243基础垫层1291.27102254 4浇筑柱基础6110.857192628 5基坑回填 11005.5200514 6屋架预制 1850.286601256 7柱子预制4540.3712272556840t 起重机安装30925t 起重机安装3010焦渣保温层4322.517330611砂浆找平层720026.527230912卷材防水层720015.9453 401213安装天窗玻璃4881048.88614地坪素土夯实7200260 28.05615地坪混凝土垫层 5761.54374311216水磨石面层5761.54374311217钢筋砼构件刷涂料 35113518 安门窗扇17366 290152019油漆工程1736 5.77301201520内外墙装饰 1110019058 2302122 工程8 4 工作名称工程量m 2m 3 m 3 m 3 m 3 m 3 m 3 m 3m 3 m 3 m 3 m 2 m 2 m 2 m 2 m 2 m 2 m 2510152025 303540455055606570 75 10106176 6611177 7 1 1 11 8 8 8 8 8 8 8 钢筋砼板墙安装 工 40258
6065707580859095100105110115120125130135140145150 155160165175180 185190 17088888 8 8 888883030 40222342 334 4 22 6 12 12 25 15 工 期
单层工业厂房结构吊装课程设计 目录 1.前言------------------------------------------------------------------------------------------------ 2 1.1工程概况-----------------------------------------------------------------------------------------2 1.2施工技术经济条件----------------------------------------------------------------------------5 1.3工程特点-----------------------------------------------------------------------------------------8 2.设计书编制申明------------------------------------------------------------------ 8 2.1编制依据------------------------------------------------------------------------------------------9 2.2编制设计书原则--------------------------------------------------------------------------------9 2.3本工程采用的技术规----------------------------------------------------------------------9 3.施工方案的选择以及施工工艺----------------------------------------------10 3.1施工部署-----------------------------------------------------------------------------------------11 3.2厂房结构安装方案的选择和确定--------------------------------------------------------18 3.3结构吊装工艺----------------------------------------------------------------------------------19 4.施工总平面图布置--------------------------------------------------------------20 5.主厂房结构安装注意事项----------------------------------------------------21 6.结构吊装质量控制措施-------------------------------------------------------22 7.冬雨季施工技术措施----------------------------------------------------------22 7.1冬季施工技术措施---------------------------------------------------------------------------22 7.2雨季施工技术措施---------------------------------------------------------------------------23 8.参考文献---------------------------------------------------------------------------24
单层工业厂房的基本构造 一、承重结构的类型 一般单层工业厂房的承重结构有墙承重结构和骨架承重结构两种。 墙承重结构造价较低，能节约钢材和水泥，便于就地取材，施工方便。一般由带壁柱的砖墙和钢筋混凝土屋架（或屋面梁）组成的。承重结构所用的材料可称为砖混结构。如果厂房设有吊车，则可在壁柱上设置吊车梁。为了节约材料的用量，也可将吊车轨道铺在砖墙上。为保证吊车的行驶，砖壁柱和吊车梁以上的砖墙可向外移。但由于受到砖强度的限制，只适用于跨度不大于15m、檐口高度在8m以下、吊车吨位不超过5t的小型厂房。 骨架承重结构是由横向骨架及纵向联系构件组成的承重系统。横向骨架由屋架（或屋面大梁）、柱和基础组成。承受天窗、屋顶及墙等各部分传递的荷载以及构建自重。纵向联系构件由连系梁、吊车梁、屋面板（或檩）、柱间和屋架间的支撑等组成。骨架结构的外墙只起维护作用，除承受风力和自重外、不承受其他荷载。骨架承重结构按其所用的材料不同，可以分为：钢筋混凝土结构、刚和钢筋混凝土混合结构及钢结构三种。 （1）、钢筋混凝土结构 这种结构是由钢筋混凝土屋架、柱等构件组成的。它的刚度大，耐久性和防火性均较好，是施工方便，是目前大多数厂房所采用的一种结构形式。这种结构适用范围广，跨度可达30余米，高度可达20余米，吊车吨位可达一二百吨。 （2）、钢—钢筋混凝土混合结构 这种结构是由钢屋架和钢筋混凝土柱组成的。一般用于大跨度的厂房。当厂房跨度较大，或者由于其他原因不适于采用钢筋混凝土屋架时，通常采用这种结构形式。 （3）、钢结构 这种结构是由钢屋架和钢柱组成的。它的承载能力大、刚度大、自重轻、抗振动；但耗用钢材也多，故一般只用于大型、重型、高温、和振动荷载较大的厂房，如大型炼钢、铸钢、水压机车间以及有重型锻锤的锻工车间等。 二、装配式钢筋混凝土骨架结构 装配式钢筋混凝土骨架结构的柱、基础、连系梁、吊车梁及屋顶承重结构（薄腹梁，桁架及屋面板）等都采用钢筋混凝土预制构件。 1、柱 在无吊车的厂房中，柱截面常采用矩形，其尺寸不小于300mm×300mm。在有吊车的厂房中，一般在柱身伸出牛腿，以及承重车梁。这时常用的的柱截面有矩形、工字型以及双肢柱等。双肢柱的腹杆有平腹杆和斜腹杆两种。 2、基础 装配式钢筋混凝土柱下面的独立基础，通常都使用杯形基础，柱安装在基础的杯口内。 3、吊车梁 吊车梁按截面形状分有等截面的T形和工字型吊车梁和变截面的鱼腹式吊车梁。 4、屋顶结构 屋顶结构的主要构件有屋架、屋面梁、屋面板、檩条等。根据其构件布置的不同屋顶结构可分为无檩结构和有檩结构两种。无檩结构屋面较重，刚度大，多用于大中型厂房。有檩结构屋面重量轻，省材料，但屋面刚度差，一般只用于中小型的厂房。 钢筋混凝土屋面大梁和屋顶，是厂房屋顶的主要承重结构。它直接承受天窗、屋面载荷，以及安装其上的悬挂式吊车、管道和设备等重量。

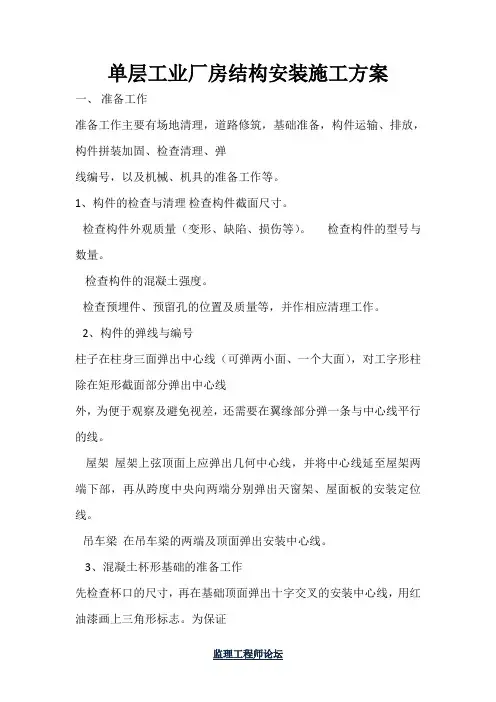

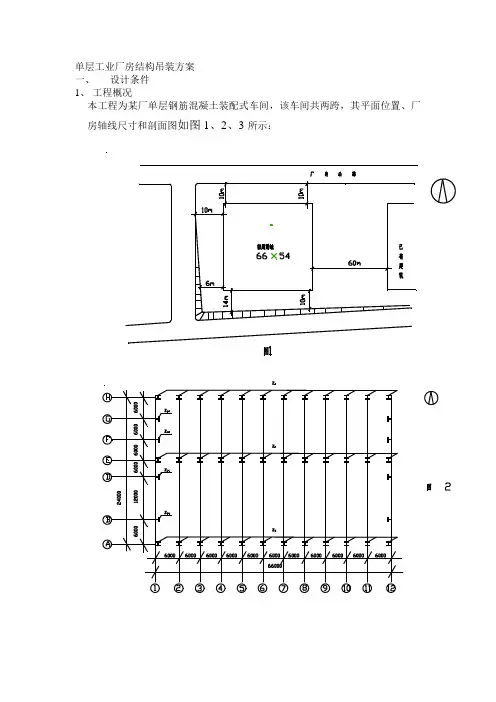

单层工业厂房结构安装施工方案 一、准备工作 准备工作主要有场地清理，道路修筑，基础准备，构件运输、排放，构件拼装加固、检查清理、弹 线编号，以及机械、机具的准备工作等。 1、构件的检查与清理检查构件截面尺寸。 检查构件外观质量（变形、缺陷、损伤等）。检查构件的型号与数量。 检查构件的混凝土强度。 检查预埋件、预留孔的位置及质量等，并作相应清理工作。 2、构件的弹线与编号 柱子在柱身三面弹出中心线（可弹两小面、一个大面），对工字形柱除在矩形截面部分弹出中心线 外，为便于观察及避免视差，还需要在翼缘部分弹一条与中心线平行的线。 屋架屋架上弦顶面上应弹出几何中心线，并将中心线延至屋架两端下部，再从跨度中央向两端分别弹出天窗架、屋面板的安装定位线。 吊车梁在吊车梁的两端及顶面弹出安装中心线。 3、混凝土杯形基础的准备工作 先检查杯口的尺寸，再在基础顶面弹出十字交叉的安装中心线，用红油漆画上三角形标志。为保证
柱子安装之后牛腿面的标高符合设计要求，调整方法是先测出杯底实际标高（小柱测中间一点，大柱测四个角点）并求出牛腿面标高与杯底实际标高的差值A，再量出柱子牛腿面至柱脚的实际长度B，两者相减便可得出杯底标高调整值C（C=A-B），然后根据得出的杯底标高调整值用水泥砂浆或细石混凝土抹平至所需标高。杯底标高调整后要加以保护。 4、构件运输 一些质量不大而数量较多的定型构件，如屋面板、连系梁、轻型吊车梁等，宜在预制厂预制，用 汽车将构件运至施工现场。起吊运输时，必须保证构件的强度符合要求，吊点位置符合设计规定；构件支垫的位置要正确，数量要适当，每一构件的支垫数量一般不超过2个支承处，且上下层支垫应在同一垂线上。运输过程中，要确保构件不倾倒、不损坏、不变形。构件的运输顺序、堆放位置应按施工组织设计的要求和规定进行，以免增加构件的二次搬运。 二.构件的吊装工艺 装配式单层工业厂房的结构安装构件有柱子、吊车梁、基础梁、连系梁、屋架、天窗架、屋面板 及支撑等。构件的吊装工艺包括绑扎、吊升、对位、临时固定、校正、最后固定等工序。 1.柱子吊装 (1)弹线 柱应在柱身的三个面弹出安装中心线、基础顶面线、地坪标高线。
【经典资料，ＷＯＲＤ文档，可编辑修改】 北京电大市建职大 建筑施工与管理专业施工技术方案设计某单层工业厂房结构吊装施工方案 姓名：孔建章 学号： 日期：2010年4月7日 分数： 批阅教师：
目录 第一章工程概况............................................................................................................ 1、工程简介.................................................................................................................... 2、施工条件.................................................................................................................... 3、金工车间主要预制构件一览表................................................................................ 第二章吊装机械的选择................................................................................................ 1、柱................................................................................................................................ 2、屋架............................................................................................................................ 3、屋面板........................................................................................................................ 4、吊装构件起重机的工作参数.................................................................................... 第三章结构吊装方法的选择........................................................................................ 第四章结构构件吊装.................................................................................................... 1、柱的吊装.................................................................................................................... 2、吊车梁的吊装............................................................................................................ 3、屋架吊装.................................................................................................................... 4、屋面板的吊装............................................................................................................ 第五章起重机开行路线及构件的平面布置................................................................ 1、吊装柱时起重机的开行路线及柱的平面布置........................................................ 2、吊装屋架时起重机的开行路线及构件的平面布置................................................ 第六章质量保证措施.................................................................................................... 第七章安全保证措施.................................................................................................... 1、吊装工程的安全技术要点........................................................................................ 2、安全技术的一般规定................................................................................................ 3、防止高空坠落............................................................................................................ 4、防物体落下伤人........................................................................................................ 5、防止起重机倾翻........................................................................................................ 6、防吊装结构失稳........................................................................................................ 7、防止触电.................................................................................................................... 第八章文明施工措施....................................................................................................

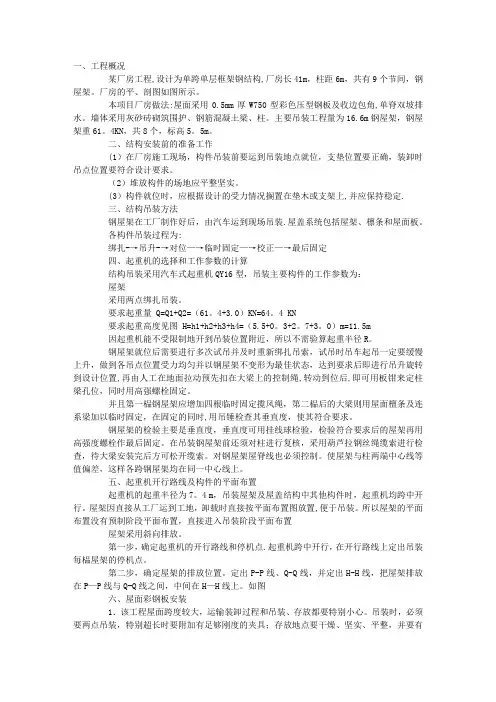

一、工程概况 某厂房工程,设计为单跨单层框架钢结构,厂房长 41m ,柱距 6m ,共有 9个节间, 钢屋架。厂房的平、剖图如图所示。 本项目厂房做法:屋面采用 0.5mm 厚 W750型彩色压型钢板及收边包角, 单脊双坡排水。墙体采用灰砂砖砌筑围护、钢筋混凝土梁、柱。主要吊装工程量为 16.6m 钢屋架,钢屋架重 61.4KN ,共 8个,标高 5.5m 。 二、结构安装前的准备工作 (1 在厂房施工现场, 构件吊装前要运到吊装地点就位, 支垫位置要正确, 装卸时吊点位置要符合设计要求。 (2堆放构件的场地应平整坚实。 (3构件就位时,应根据设计的受力情况搁置在垫木或支架上,并应保持稳定。三、结构吊装方法 钢屋架在工厂制作好后, 由汽车运到现场吊装。屋盖系统包括屋架、檩条和屋面板。各构件吊装过程为: 绑扎—→吊升—→对位—→临时固定—→校正—→最后固定 四、起重机的选择和工作参数的计算 结构吊装采用汽车式起重机 QY16型,吊装主要构件的工作参数为: 屋架 采用两点绑扎吊装。 要求起重量 Q=Q1+Q2=(61.4+3.0 KN=64.4 KN 要求起重高度见图 H=h1+h2+h3+h4=(5.5+0.3+2.7+3.0 m=11.5m
