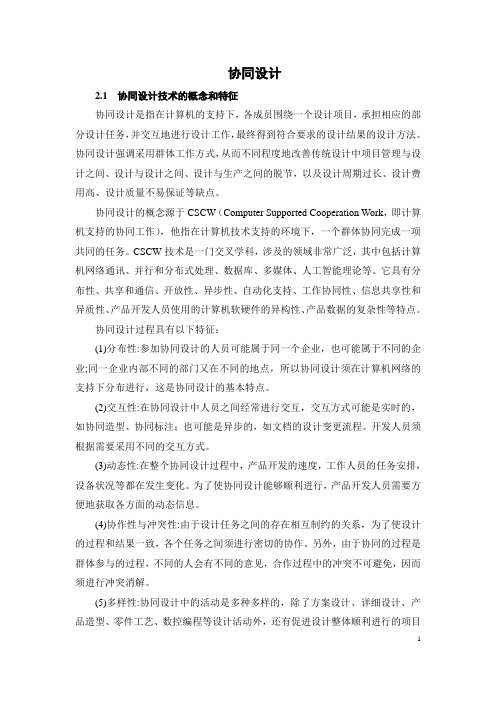

协同设计
2.1 协同设计技术的概念和特征
协同设计是指在计算机的支持下，各成员围绕一个设计项目，承担相应的部分设计任务，并交互地进行设计工作，最终得到符合要求的设计结果的设计方法。协同设计强调采用群体工作方式，从而不同程度地改善传统设计中项目管理与设计之间、设计与设计之间、设计与生产之间的脱节，以及设计周期过长、设计费用高、设计质量不易保证等缺点。
协同设计的概念源于CSCW（Computer Supported Cooperation Work，即计算机支持的协同工作），他指在计算机技术支持的环境下，一个群体协同完成一项共同的任务。CSCW技术是一门交叉学科，涉及的领域非常广泛，其中包括计算机网络通讯、并行和分布式处理、数据库、多媒体、人工智能理论等。它具有分布性、共享和通信、开放性、异步性、自动化支持、工作协同性、信息共享性和异质性、产品开发人员使用的计算机软硬件的异构性、产品数据的复杂性等特点。
协同设计过程具有以下特征：
(1)分布性:参加协同设计的人员可能属于同一个企业，也可能属于不同的企业;同一企业内部不同的部门又在不同的地点，所以协同设计须在计算机网络的支持下分布进行，这是协同设计的基本特点。
(2)交互性:在协同设计中人员之间经常进行交互，交互方式可能是实时的，如协同造型、协同标注；也可能是异步的，如文档的设计变更流程。开发人员须根据需要采用不同的交互方式。
(3)动态性:在整个协同设计过程中，产品开发的速度，工作人员的任务安排，设备状况等都在发生变化。为了使协同设计能够顺利进行，产品开发人员需要方便地获取各方面的动态信息。
(4)协作性与冲突性:由于设计任务之间的存在相互制约的关系，为了使设计的过程和结果一致，各个任务之间须进行密切的协作。另外，由于协同的过程是群体参与的过程，不同的人会有不同的意见，合作过程中的冲突不可避免，因而须进行冲突消解。
(5)多样性:协同设计中的活动是多种多样的，除了方案设计、详细设计、产品造型、零件工艺、数控编程等设计活动外，还有促进设计整体顺利进行的项目
管理、任务规划、冲突消解等活动。协同设计就是这些活动组成的有机整体。
2.2 协同设计中的关键技术
协同设计是计算机支持的协同工作与先进制造技术相结合对产品设计过程进行有效支持的研究领域，不仅需要不同领域的知识和经验，还要有综合协调这些知识、经验的有效机制，来融合不同的设计任务。一般认为，协同工作的基本要素为协作、信任、交流、折衷、一致、不断提高、协调。为体现这七个基本要素，实现协同工作，必须解决好以下关键技术:
(1)产品建模：产品模型是指按一定形式组织的关于产品信息的数据结构，是协同设计的基础和核心。在协同设计环境下，产品模型的建立一个逐步完善的过程，是多功能设计小组共同作用的结果。为了满足设计各阶段对产品数据模型的不同需求，需要建立一个多视图的产品模型。
(2) 工作流管理：工作流管理的目的是规划、调度和控制产品开发的工作流，以保证把正确的信息和资源，在正确的时刻，以正确的方式送给正确的小组或小组成员，同时保证产品开发过程收敛于顾客需求。
(3)约束管理：产品开发过程中，各个任务之间存在各种相互制约相互依赖的关系，其中包括设计规范和设计对象的基本规律、各种一致性要求、当前技术水平和资源限制以及用户需求等构成了产品开发中的约束关系。产品开发的过程就是一个在保证各种约束满足的条件下，进行约束求解的过程。
(4)冲突消解：协同设计是设计小组之间相互合作、相互影响和制约的过程，设计小组对产品开发的考虑角度、评价标准和领域知识不尽相同，必然导致协同设计过程中冲突的发生。可以说，协同设计的过程就是冲突的产生和消解的过程。充分合理地解决设计中的冲突能最大限度地满足各领域专家的要求，使最终产品的综合性能达到最佳。
(5) 历史管理：历史管理的目的是记录开发过程进行到一定阶段时的过程特征并在特定工具的支持下将它们用于将来的开发过程。
2.3 基于CAD的协同设计
目前，在实现这种基于CAD的协同设计方面，存在三种主流的技术思路。一种是在CAD平台提供一些底层技术支持，供二次开发者根据用户需要开发出各种应用。另外一种就是提供可定制化的基于项目管理、文档管理的协同设计管
理软件，配合单机设计软件达到协同设计目的。
最重要的一种是应该致力于提供一种开发出协同设计软件的基础平台，它是标准的，开放的，可扩展的。能够为二次开发商提供开发项目管理、文档管理、用户管理、图纸审核、网络图库、协商交流工具等协同设计系统功能的底层函数支持。例如，针对CAD系统的特征，定义“网络化实时协同设计协议”，将是一个完全实时的网络化的协同设计方案。内容包括数据类型和结构、数据对象模型、事件对象模型、网络通讯和信息交换、安全和验证等等，例如数据传输的格式，可以采用国际通用DXF形式，增强协议的开放性。所有网络上能通过TCP/IP 协议相互访问的计算机，其中一方发生数据更改时，都将更改转换为一条或者多条协同指令，标识数据发生的变化，并向协同对方发送该指令，接受到指令的一方立即依据指令附带的参数，更新本地数据，达到数据的实时同步。
但是，在实现协同设计的过程中，还存在一些难点。这其中除了技术难点以外，还有一些关于标准方面的障碍。很多公司在解决这些问题方面也作了大量工作，但效果都不明显，没有哪个公司的方案被广泛接受。
设计主要的难点：
（1）基于开放技术标准的数据互动与共享，难点在于：文件格式的兼容或标准化、数据传输兼顾开放性与安全性、大项目大数据量实时交互。
（2）全面的、跨领域的协同平台，难点在于：不同专业设计者之间、分散的设计企业之间、供应商与企业之间以及用户与企业之间如何实现宛如一体的协同工作以求达到整体生命力的最大化。
2.4 三维协同CAD系统开发中的关键技术
(1)系统协同方式和实施实时协同设计中的并发控制策略；一方面，Internet 和Intranet技术的成熟使用使得设计者在不同的地域共同经行一项工作成为可能；另一个方面采用同步交流协作的方式也更符合人与人之间合作的习惯。因此，协同设计平台可采用同步分布的协同设计方式。同步协同设计是一种紧密结合的协同工作，多个协作者在相同的时间内，通过共享工作空间进行设计活动，并且任何一个协作者都可以迅速地从其他协作者处得到反馈信息如同面对面的协商讨论。
(2)共享图形空间和协同感知技术：协同感知就是同时可以看到对方。怎样
将单个用户的设计状态即时的展示给对方是首要解决的问题，它需要在网上实时传输产品模型和设计意图、需要有效地解决并发冲突、需要在各种CAD工具之间实现细粒度的在线集成等方面。鉴于当前的网络的限制和系统的实时性的要求，可以采用特征操作信息提取后在复原的方法，完成协同用户间的共享图形空间的协同感知。
(3)支持多通信方式的网络管理层对的设计方案：实时协同设计中的协同用户之间可能传递协同控制信息、协同事物管理信息以及文字、图像和语音交流信息。这些信息的流动性必然导致网络管理的复杂化，而且实时协同设计对信息的同步性有较高的要求，再加上网络所固有的延时性、信息传递过程中可能存在的数据丢失和无序性等不稳定因素，这种协同设计系统的网络管理必须有较高的效率调度和控制各种信息在网络上的流动，同时支持多路通信。可采用不同形式的数据传输的方式来分别处理不同类型的协同信息，以减小信息分辨的复杂性，并且设计了协同通信协议以保证各种协同信息在网络上传输的可靠性和顺序性。
(4)分布式协同设计中的冲突检测和消除：协同设计是多个设计者共同参与的设计过程，必然导致冲突的产生，为了使协同控制负担在协同设计期间上的均与，提高系统运行的效率，可采用递进式的冲突检测方法，并使设计者能够及时的对存在的冲突进行协商，提供规避冲突的可能性。
(5)协同设计的事务管理：它是协同CAD系统中的重要组成部分，它使设计过程达到最优化，同时保证整个设计过程的数据一致性。设计事务的管理具体包括设计用户的登陆管理、权限管理、设计版点。只有设计组中的主设计师站点加载管理模块和共享信息模块，处理整个设计组的设计事务。
(6)同步设计中实时性的保障技术：三维CAD设计数据非常复杂，网络硬件对于大数据网络传输存在的空间不足问题，给实时性带来很大的障碍。为了保证系统的实时性，系统对协同过程交流的主要信息部分，每次传输的是其增量部分，而且在进行网络传输时又将特征信息翻译为特征的操作描述，以进一步减小网络数据流量，这样就为实施协同设计提供基础和保障。
2.5 结束语
基于CAD的协同设计方法不但可以很好的满足实时性的要求，而且其协同过程中交流信息结构灵活，可扩展性强，对三维造型的结构描述完整，能很好地
支持各种协同工作的要求，对解决三维协同CAD系统开发中的关键技术有决定作用。但是在实现协同设计过程中还存在一些技术难点，还有一些关于标准方面的障碍。总体而言，总主要的难点还是标准化，开放化。协同设计是一个系统工程，不仅仅是一个软件，每一个设计单元都可能对协同设计的需求都有不同，标准的制定推广都有一定的难度，所以目前在基于CAD平台的协同设计上，不是设法设计出一种通用的设计软件，而是提供一种标准，开放的平台，供其他软件开发者根据行业部门的需要开发出各种应用协同设计软件。
协同设计 2.1 协同设计技术的概念和特征 协同设计是指在计算机的支持下，各成员围绕一个设计项目，承担相应的部分设计任务，并交互地进行设计工作，最终得到符合要求的设计结果的设计方法。协同设计强调采用群体工作方式，从而不同程度地改善传统设计中项目管理与设计之间、设计与设计之间、设计与生产之间的脱节，以及设计周期过长、设计费用高、设计质量不易保证等缺点。 协同设计的概念源于CSCW（Computer Supported Cooperation Work，即计算机支持的协同工作），他指在计算机技术支持的环境下，一个群体协同完成一项共同的任务。CSCW技术是一门交叉学科，涉及的领域非常广泛，其中包括计算机网络通讯、并行和分布式处理、数据库、多媒体、人工智能理论等。它具有分布性、共享和通信、开放性、异步性、自动化支持、工作协同性、信息共享性和异质性、产品开发人员使用的计算机软硬件的异构性、产品数据的复杂性等特点。 协同设计过程具有以下特征： (1)分布性:参加协同设计的人员可能属于同一个企业，也可能属于不同的企业;同一企业内部不同的部门又在不同的地点，所以协同设计须在计算机网络的支持下分布进行，这是协同设计的基本特点。 (2)交互性:在协同设计中人员之间经常进行交互，交互方式可能是实时的，如协同造型、协同标注；也可能是异步的，如文档的设计变更流程。开发人员须根据需要采用不同的交互方式。 (3)动态性:在整个协同设计过程中，产品开发的速度，工作人员的任务安排，设备状况等都在发生变化。为了使协同设计能够顺利进行，产品开发人员需要方便地获取各方面的动态信息。 (4)协作性与冲突性:由于设计任务之间的存在相互制约的关系，为了使设计的过程和结果一致，各个任务之间须进行密切的协作。另外，由于协同的过程是群体参与的过程，不同的人会有不同的意见，合作过程中的冲突不可避免，因而须进行冲突消解。 (5)多样性:协同设计中的活动是多种多样的，除了方案设计、详细设计、产品造型、零件工艺、数控编程等设计活动外，还有促进设计整体顺利进行的项目
xxxx信息系统V2.0 【模块名称】 概要设计说明书 版本号 xxx信息化建设项目组2018年05月01日
修正历史表 文档信息
目录 1.引言 (7) 1.1编写目的 (7) 1.2阅读对象 (7) 1.3术语定义 (7) 1.4参考资料 (7) 1.5图例 (7) 1.6其他 (7) 2.总体设计 (7) 2.1系统目标 (7) 2.2需求规定 (7) 2.2.1系统功能 (7) 2.2.2系统性能 (7) 2.2.3输入输出要求 (7) 2.2.4数据管理能力要求 (7) 2.2.5故障处理要求 (8) 2.2.6其他专门要求 (8) 2.3设计原则 (8)
2.5用户类及特征要求 (8) 2.6功能模块清单 (8) 2.7人工处理过程 (8) 2.8尚未解决的问题 (8) 2.9限制与约束 (8) 3.接口设计 (8) 3.1用户接口 (8) 3.2外部接口 (8) 3.3内部接口 (8) 4.全局数据结构设计 (8) 4.1数据库表名清单 (9) 4.2数据库表之间关系 (9) 4.3数据库表的详细清单 (9) 4.4视图的设计 (9) 4.5数据结构和程序的关系 (9) 4.6主要算法设计 (9) 4.7其他数据结构设计 (9) 5.系统功能说明 (9) 5.1系统功能概述 (9) 5.2系统数据流图 (9) 5.3系统外部接口 (9)
6.用户界面设计 (9) 6.1用户界面设计基本原则 (9) 6.1.1用户界面设计原则 (10) 6.1.2一般交互原则 (10) 6.1.3信息显示原则 (10) 6.1.4数据输入原则 (10) 6.2设计规范 (10) 6.2.1界面规范的总体规定 (10) 6.2.2界面一致性规范 (10) 6.2.3系统响应时间规范 (10) 6.2.4用户帮助设施规范 (10) 6.2.5出错信息和警告规范 (10) 7.运行设计 (10) 7.1运行模块设计 (10) 7.2运行控制 (10) 7.3运行时间 (10) 8.系统出错处理设计 (11) 8.1出错信息 (11) 8.2补救措施 (11) 9.安全性设计 (11) 9.1身份证认证 (11)
天正软件—协同设计系统 T-CD 北京天正软件股份有限公司
目录 一、系统登陆 (3) 1.查询用户名 (3) 二、系统界面介绍 (4) 1.项目管理区 (5) 2.人员管理区 (5) 三、系统基本设置 (6) 1.工具 (6) 四、权限控制 (8) 1.院领导即“企业管理层” (8) 2.管理人员即“项目管理层” (8) 3.设计总负责人 (8) 4.设计师 (8) 5.系统管理员 (8) 五、项目管理 (9) 1.项目建立 (9) 2.项目信息修改 (10) 3.项目人员配置 (11) 六、各专业设计阶段工作流程 (14) 1.建筑专业 (14) 2.结构、给排水、暖通、电气专业 (23) 3．图纸信息查看 (34) 4. 图纸备档及电子签名 (36) 5. 图纸拆分及图纸目录 (40) 6. 图纸对比 (43) 7. 电子会议 (45)
一、系统登陆 1. 查询用户名 1.1 点击，在查询框中输入真实姓名 1.2双击显示结果 1.3输入密码点击“登录”进入系统，初始密码：111。
二、系统界面介绍 T-CD主界面由五部分组成（如图）： A区——院标及菜单显示区：显示企业院标，菜单信息，可针对企业院标做专版设置。 B区——项目管理区：显示企业项目及项目信息，包含项目管理、管理体系。 C区——人员管理区：显示人员构成及人员信息，可分别对企业和项目人员进行查看与管理。 D区——文档操作区：对所选文档内容进行设计操作，包含图纸管理、图纸交流、图纸比对、电子签名、图纸拆分、打印归档。 E区——交流会话区：用于人员进行交流，包含即时通讯功能和电子会议。
产品协同设计平台化必由之路 ------Denova，助力卓越设计 北京锐峰协同科技股份有限公司 一．引言 随着知识经济时代的到来，人们越来越认识到企业研发的重要性，研发过程是整个产品生命周期中最重要的环节，该过程决定了产品70%的成本、利润、性能和质量。企业正是认识到这一点，也都纷纷不遗余力地增强企业的研发能力，例如引进先进的数字化应用软件—CAD\CAE\CAM\PDM等。研发数字化不仅能提高产品设计效率,缩短研发周期,提高研发质量,降低成本。而且有利于更新企业传统的设计思想,建立全新的产品开发和设计模式,为产品创新设计提供了保障。 目前我国企业研发信息化应用状况可以从两个方面说明:从企业方面,我国大型企业 整体研发水平已经达到了一个较高的程度,有些已经接近国际先进水平。而中小企业研发信息化水平还比较低,相当多还是简单用二维CAD进行设计、出图、生产的模式。从应用软件方面,工具软件相对成熟,如三维CAD、CAE的使用已经比较普遍,而对这些工具软件所产生的数据模型进行有效管理和深层利用却相对薄弱，没有一个很好将这些设计数据、仿真数据、试验数据进行协同管理的平台系统。虽然现在企业大都实施了PDM系统，并解决了CAD数据和一些文档数据的管理问题，但其对CAE数据的管理、以及CAD/CAE等多学科之间的协同过程的支撑却很薄弱。随着科技发展,产品复杂度也越来越高,这种多学科、多专业协同的重要性越来越高，对相关平台的要求也愈发迫切。 如何在先进的科研思想体系下，结合协同设计、协同仿真、虚拟试验以及制造方面等先进的理念，整合已有的工具和专业系统，发挥它们的整体效能,这将是研发数字化所面临的重要课题。 二．产品研发面临的挑战 随着企业信息化的深入推进。企业在研发数字化方面引入了各种CAD/CAE/CAM等工具软件，这为企业带来了便利的同时，也带来了各系统的异构问题，并引发各个专业领域在数据协同、过程协同、知识共享等方面的挑战。 1、设计过程人工协调，过程不可控：虽然企业掌握了很多先进的设计软件和工具，但实际上工程师在操作这些软件的过程中，他们的协作过程仍然是靠人工来协调，工作量非常大，而且从领导层来看，很难对具体的执行细节进行监控。 2、存在信息孤岛：目前现存的设计、分析包括实验等等方面数据，由于系统的结构不同，厂家不同等原因,导致还存在着信息孤岛问题，而解决这个问题也需要向平台化发展。 3、设计知识、经验分散，没有按照一定的规则固化和重用：知识是企业宝贵的财富，在设计过程当中，通常会积累了很多的经验、知识以及过程的方法，如何把这些知识积累和管理起来,这对企业的创新和后续发展意义重大.但是目前并没有一个很好的手段对这 些经验知识进行固化和重用。很多的宝贵的经验知识随着科技人员的退出而流失，没有成为企业的核心能力。 4、缺少专业化的快速设计工具：缺少面向具体产品的专业化的设计环境来支撑工程师们进行快速的设计。实际上，这些掌握优秀技能的工程师、行业专家在工作中都不得不花费
软件开发文档 项目名： “通讯录” 版本： α测试版 作者： ccba 编写时间：2001-8-20 文档内容： 1 需求规格说明书 2 概要设计说明书 3 详细设计说明书 文档号IM00101 需求规格说明书 1、引言： 1.1 编写目的 本文档的编写是为了确定待开发软件的功能、性能、数据、界面的需求。 1.2 项目背景 “通讯录”软件是为了提供一种功能完备，易于操作、界面美观的优秀软件。该软件由蔡文亮单独开发完成。 1.3 定义 需求规格说明书采用参考资料②标准 1.4 参考资料 ①薛华成《管理信息系统（第三版）》清华大学出版社1999.5 ②郑人杰、殷人昆、陶永雷《实用软件工程（第二版）》清华大学出版社1997.4 ③周之英《现代软件工程（基本方法篇）》科学出版社 2000.1 2、功能需求 该软件由四个主功能模块和一个扩展功能模块构成，各功能模块中规定的均为软件的基本功能，在开发过程中，开发人员可根据实际情况在满足基本功能需求的前提下增加新功能，但必须详细编写相关文档。 2.1录入、修改功能模块 该功能块主要用于数据库的数据录入和修改，考虑到通讯录的实际需要，可以放松对数据库完整性结束的控制，但从减少数据库的角度来考
虑，不容许有完全相同的纪录出现（考虑的合并，相同的纪录项）。 2.2查询功能块 本功能模块是最重要的功能块，对通讯录的操作最主要部分就是查询操作。 本功能块要求有如下功能： 1）按数据库各个属性查询 2）按数据库各个属性之间的逻辑组合查询 如：查询名称为“鸭子”且年龄为20岁的详细情况 （SQL语句表示）SELECT * FROM MESSAGER WHERE NICKNAME=“鸭子” AND AGE=20 3）按某一属性的数值范围查询及其逻辑组 如：查询年龄在20至35岁间的详细情况 （SQL语句表示）SELECT * FROM MESSAGER WHERE AGE BETWEEN 20 AND 35 4）模糊查询 同时我们要求查询结果可以按用户要求的格式来显示，如：用户能调整显示属性的个数和组合。 2.3系统安全块 通讯录的信息是个人隐私，故在软件中加入必要的安全措施。主要有以下三点： 1）登录帐号和密码的管理 2）帐户权限的控制 3）对部分登录帐号隐藏部分内容 2.4系统设置块 本部分内容主要是对软件使用时一些设置使其更利于软件的使用：主要包括以下四个方面： 1）系统界面背景和色彩设置（模仿WINNAP） 2）闹铃功能开关，即实现朋友生日提醒功能 3）记录内容项（即数据库修改通讯录上的内容项） 4）历史记录，用户可以选择是否记录下何人何时使用过该软件 2.5扩展功能块 1）网络功能：通过OLE/COM接口的调用，实现E-mail软件调用。2）帮助文档的制作（On-line help）
XX 概要设计说明书
目录
错误!未找到引用源。 关键词：能够体现文档描述内容主要方面的词汇。 摘要： 缩略语清单：对本文所用缩略语进行说明，要求提供每个缩略语的英文全名和中文解释。
1简介 1.1 目的 这部分要描述文档的目的。应该指明读者。 1.2 范围 1.2.1 软件名称 对软件命名 1.2.2 软件功能 解释软件产品将完成或不完成的功能（可以直接描述也可以参考相关文档） 1.2.3 软件应用 描述软件的应用（可直接描述也可以参考其他软件文档） 1.3实现系统环境 描述本软件的硬件应用平台（主要涉及关键器件的介绍和环境组网方式） 1.3.1 器件特性描述 本器件所支持的规格、工作模式及其异同 1.3.2 器件工作原理介绍 The description of the work principle of the device we used in our solution. 1.3.3 关键寄存器介绍 The description of the registers used in the work mode our solution. 2概要设计 2.1第0层设计描述 2.1.1 软件系统上下文定义 描述系统如何与外部实体一道组成功能实体（一般用图描述）
外部实体属性描述只限于软件设计和描述相关的属性。 2.1.2 设计思路(可选) 2.1.2.1基本设计思路 说明系统采取的基本设计思路,概要描述为什么采取本方案。 2.1.2.2设计约束 1遵循标准 描述本软件所遵循的标准、规范 2硬件限制 描述本软件系统实现的硬件限制 3技术限制 描述本软件的技术限制 2.1.2.3安全性和可靠性设计方案 4遵循标准 描述本软件所遵循的标准、规范 5硬件限制 描述本软件系统实现的硬件限制 6技术限制 描述本软件的技术限制 2.1.2.4其他 描述其他有关的设计考虑 2.2第一层设计描述 2.2.1系统架构（功能分解和物理分解） 描述组成软件系统的构件（子系统、模块），描述之间的“静态”关系。一般采用系统方框图的形式。要按照子系统组成系统，模块组成子系统的方式组织描述。 系统方框图应能规定出系统的整体架构，说明组成系统的各部分是如何搭配成一个完整系统的。 系统方框图应画成二种： 一种是功能性的，说明系统有哪些功能应由哪些功能模块来实现画出这些功能模块之间、本系统与其它接口系统之间的逻辑关系；描述它们间的接口方式，遵循的协议规范等。如果是升级类产品，在原有功能方框框图上增加、删除、修改。 另一种是物理性的，说明系统由具体的哪些软件模块来实现。

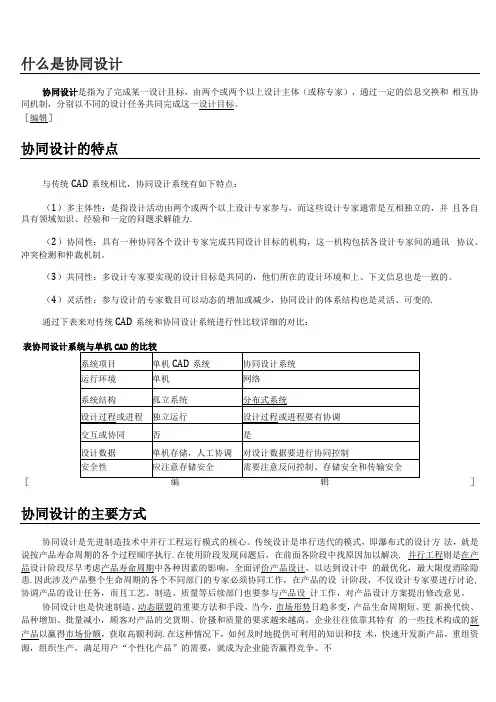

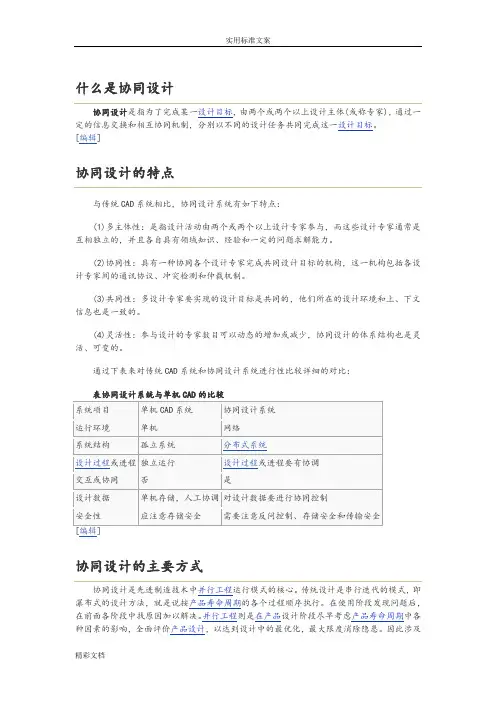

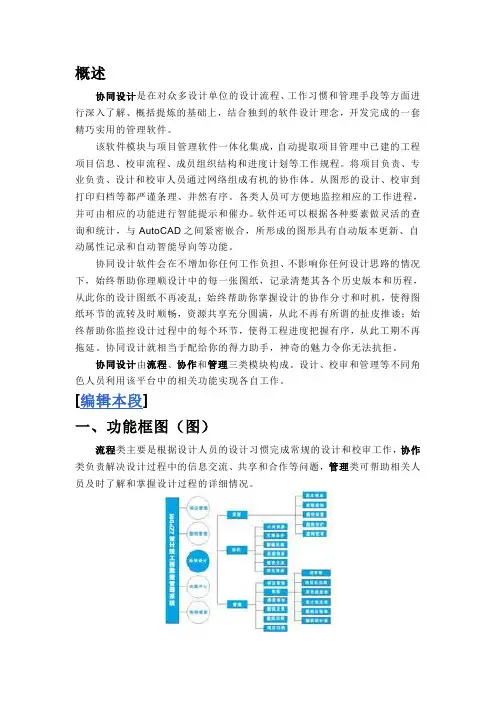

与传统CAD系统相比，协同设计系统有如下特点： (1)多主体性：是指设计活动由两个或两个以上设计专家参与，而这些设计专家通常是互相独立的，并且各自具有领域知识、经验和一定的问题求解能力。 (2)协同性：具有一种协同各个设计专家完成共同设计目标的机构，这一机构包括各设计专家间的通讯协议、冲突检测和仲裁机制。 (3)共同性：多设计专家要实现的设计目标是共同的，他们所在的设计环境和上、下文信息也是一致的。 (4)灵活性：参与设计的专家数目可以动态的增加或减少，协同设计的体系结构也是灵活、可变的。 通过下表来对传统CAD系统和协同设计系统进行性比较详细的对比： 表协同设计系统与单机CAD的比较 系统项目单机CAD系统协同设计系统 运行环境单机网络 系统结构孤立系统分布式系统 设计过程或进程独立运行设计过程或进程要有协调 交互或协同否是 设计数据单机存储，人工协调对设计数据要进行协同控制 安全性应注意存储安全需要注意反问控制、存储安全和传输安全 [编辑]
