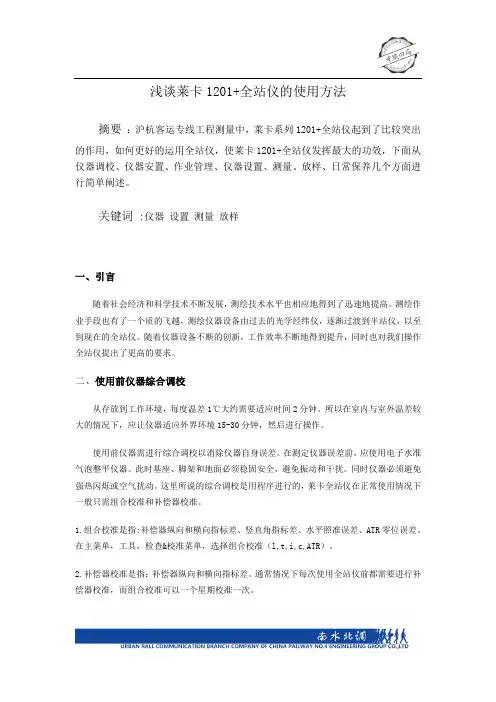

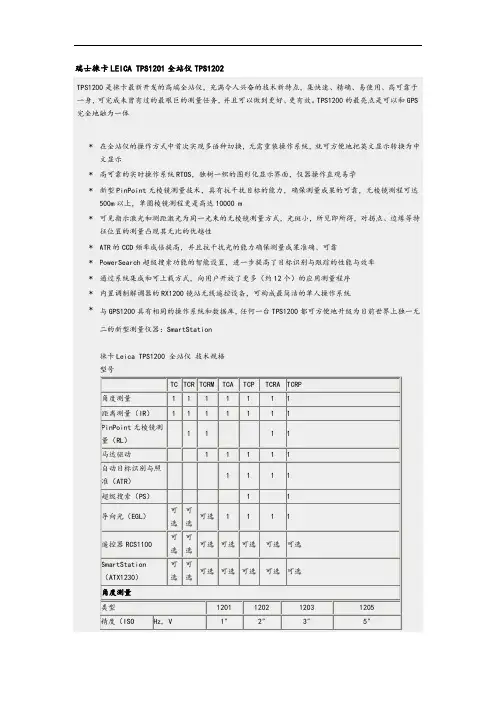

浅谈莱卡1201+全站仪的使用方法
摘要：沪杭客运专线工程测量中，莱卡系列1201+全站仪起到了比较突出的作用，如何更好的运用全站仪，使莱卡1201+全站仪发挥最大的功效，下面从仪器调校、仪器安置、作业管理、仪器设置、测量、放样、日常保养几个方面进行简单阐述。
关键词:仪器设置测量放样
一、引言
随着社会经济和科学技术不断发展，测绘技术水平也相应地得到了迅速地提高。测绘作业手段也有了一个质的飞越，测绘仪器设备由过去的光学经纬仪，逐渐过渡到半站仪，以至到现在的全站仪。随着仪器设备不断的创新，工作效率不断地得到提升，同时也对我们操作全站仪提出了更高的要求。
二、使用前仪器综合调校
从存放到工作环境，每度温差1℃大约需要适应时间2分钟。所以在室内与室外温差较大的情况下，应让仪器适应外界环境15-30分钟，然后进行操作。
使用前仪器需进行综合调校以消除仪器自身误差。在测定仪器误差前，应使用电子水准气泡整平仪器。此时基座、脚架和地面必须稳固安全，避免振动和干扰。同时仪器必须避免强热闪烁或空气扰动。这里所说的综合调校是用程序进行的，莱卡全站仪在正常使用情况下一般只需组合校准和补偿器校准。
1.组合校准是指:补偿器纵向和横向指标差、竖直角指标差、水平照准误差、ATR零位误差。在主菜单，工具，检查&校准菜单，选择组合校准（l,t,i,c,ATR）。
2.补偿器校准是指：补偿器纵向和横向指标差。通常情况下每次使用全站仪前都需要进行补偿器校准，而组合校准可以一个星期校准一次。
三、仪器的安置
1.根据身高和观测姿势的舒适性，调节三脚架到合适的高度。将脚架置于地面控制点上方，尽可能地将脚架面中心对准该点。
2.拧紧中心连接螺旋，将基座及仪器固定到脚架上。
3.按PROG 键并持续2秒钟以打开仪器。按 SHIFT (F12) 以进入，在此状态下可对仪器进行，整平和激光对中。
4.移动脚架腿，并转动基座脚螺旋，使激光对准地面点。
5.伸缩脚架腿整平圆水准器。
6.通过电子水准器的指示，转动基座脚螺旋以精确整平仪器。
7.通过移动三脚架头上的基座，将仪器精确对准地面点，然后旋紧中心连接螺旋。
8.重复第 6. 步和第 7. 步，直至达到所要求的精度。
四、作业管理
1．仪器安置完成后，退回到主菜单，按数字建3进入作业管理。
2．在作业管理窗口按F2（增加）打开创建新作业的窗口。
3．在名称一栏输入作业名称，在描述栏输入作业的简要。
4．F6（换页）切换到坐标系窗口，如果有坐标系要选择。在这个窗口内设定，缺省为NONE。
5．F6（换页）切换到平均窗口，选取平均方式，输入平均前限差检查值。如果选关闭即不进行平均。
6．F1（保存），保存作业设置。
五、仪器的设置
莱卡1201+功能很多，有许多用户可以自定义的功能和参数。为了不至于引起紊乱，可以通过建立配置集来预先设置。用户可以根据不同的工程用途建立不同的配置集，使用时调出相应的配置集就完成了一系列的功能和参数的设置。在创建配置集时，向导会指导你完成配置。
由于外界环境的影响，在测量之前，我们首先要对仪器进行设置，选择已经创建好的配置集，这里还要根据天气的实际情况，设置气象改正参数、几何改正参数和折光差改正参数，一般地对距离改正，只进气象改正PPM，而将几何改正、折光改正PPM设为0。对高差进行折光差改正。具体操作如下：
在主菜单下，进入配置，选择仪器设置，再进入TPS改正。用户输入测站的实时大气温度、气压、相对湿度之后，仪器会自动计算大气ppm值。
六、测量
1．在主菜单下，按数字键1选择测量。
2．在测量窗口中，进行作业、坐标、棱镜、配置集等设置。
3．按F3进行设站或按F1继续保持上一次设站，在数字键盘上输入测站号，我们用方位角定向，将望远镜照准后视点棱镜，将水平角读数设置为0°00′00″，按F1定向完成，按F2测量距离，记录数据。值得一提的是莱卡1201+提供了2Face功能，测量时按下，马达驱动自动正反镜测量，取平均值。
4．测量完毕后，按ESC退出测量，搬站。重复上述步骤。
七、放样
1．在主菜单下，按数字键2进入应用程序，选择放样，按回车继续。
2．在放样开始的菜单下，我们对放样点作业进行设置，选择存有放样点的作业，作业在放样过程中储存测量点，系统并不是把待放样点拷贝到该作业中。选择当前使用的作业，使用的坐标系由该作业决定。坐标系也可按F6自行设定，选择建好的配置集，选择徕卡圆棱镜。
3．按F2进行放样设置，窗口包括概要、检查、高程、日志文件等页面。在放样方式中我们可以选择极坐标放样和正交放样两种方式。
a．极坐标法放样是最常用的放样方法之一，它是由相对仪器到目标点的平距差及方位角差来指示放样。
b．正交法放样是根据测站与当前棱镜位置的连线计算的，并用水平距离来表示。用向前、向后、向左、向右指示持镜员移动到设计位置。
4．选择放样点号，进行要求精度的放样。如果在放样设置的检查窗口设置了位置或高程检查，在放样到目标位置后按F1（全部），仪器进行当前点与设计位置的偏差量计算，如果设置了高程检查，那么也进行高差计算，如果有一项没有达到放样精度要求，仪器会弹出报警窗口。
5．放样完毕，按ESC退出放样。
八、全站仪日常保养
1．仪器的保管由专人负责，每天现场使用完毕带回办公室；不得放在现场工具箱内。
2 ．仪器箱内应保持干燥，要防潮防水并及时更换干燥剂。仪器必须放置专门架上或固定位置。
3 ．仪器长期不用时，应以一月左右定期取出通风防霉并通电驱潮，以保持仪器良好的工作状态。
4．仪器放置要整齐，不得倒置。
5．全站仪电池不要连续进行充电或放电，否则会损坏电池和充电器，如有必要进行充电或放电，则应在停止充电约30分钟后再使用充电器。
九、总结
全站仪在工程测量中起着越来越重要的作用，而莱卡系列1201+全站仪以其优越的性能和良好的可操作性，得到广泛的应用。掌握了上面提到的仪器操作知识，日常中才能更好的使用1201+全站仪，发挥其最大功效，提高工作效率。
