毕业设计（论文）文献综述
还有同名论文、任务书、和其他文件题目： IP数据包的捕获与分析
姓名：
学号：
系别：
专业：
年级：
指导教师：（签名）
年月日
一、研究背景
随着社会的飞速发展，科技的日新月异，互联网已经渗透到世界的各行各业和人民生活的各个方面，全社会对网络的依赖程度只增不减，整个世界通过网络正快速的融为一体，网络时代已经来临。但由于网络具有开放性，互联性，多样性，不均匀性等诸多特征，以至于网络中存在许多风险，例如黑客攻击，恶意软件等。这些风险的存在，严重的危险到网络上信息的完整性、保密性、真实性、可靠性。所以网络安全问题已越发受到人们的关注，而想要解决这些问题涉及的内容既有技术方面的问题，也有管理方面的问题，两方面相互补充，缺一不可。技术方面主要侧重于防范外部非法用户的攻击，管理方面则侧重于内部人为因素的管理。如何更有效地保护重要的信息数据、提高计算机网络系统的安全性已经成为所有计算机网络应用必须考虑和必须解决的一个重要问题。
可以这样来定义网络数据安全：所谓网络数据安全，指的是网络系统的硬件、软件和数据信息能够受到保护，不会因为偶然或恶意的原因而遭到破坏、更改、泄露，同时系统能够连续、可靠地运行，网络服务不被中断。但在现实中，绝对安全的网络是没有的。
目前，我正处在高速的现代化建设阶段，政府部门、军队、企业、学校等都需要建立自己的网络和信息系统并实施保护，尤其是有关的重要部门更需要需要网络的安全保障。所以建立网络安全系统对我们具有重大的意义，而有效的实时监控和捕获可疑的网络信息就是建立网络安全系统的基础。
二、研究意义
随着个人计算机和互联网的普及，使我们从一个封闭的环境进入到一个开放的世界，越来越多的人开始使用网络这个媒介来发送，接收信息，计算机网络给人们生产和生活带来了巨大的便利。但是由于网络是一个面向大众的开放系统，它的这种特性决定了其对数据信息的保密和系统的安全性考虑并并不完备，存在着诸多的安全隐患。因此让有些个人或团体有机可乘，利用这些隐患和漏洞，通过网络来发送一些包含色情，反动等不良内容的信息，或通过网络入侵他人主机盗取信息和机密，达到破坏正常社会秩序的目的，以至于计算机网络的安全形势日趋严峻。因此，现在在计算机网络安全隐患中扮演重要角色之一的网络数据抓包软件受到越来越大的关注。
构建安全网络环境，除了通过主动的人为思想的预防以外，一套被动的网络安全检测机制也是必不可少的，通过运用标准的机制对网络中传输的各类型进行实时监控，对具有威胁性的信息进行甄别警报，这套机制的前提就是首先对网络中传输的信息进行捕获，对获取的信息解析筛查。而想要捕获这些信息，就要知道网络中的信息是以数据包的形式进行传输，想要获取信息，就必须对网络中的数据包进行捕获和分析，才能获得所需要的相应信息。所以对网络上传送的数据包进行有效的捕获与解析是目前网络监控的关键技术，
只有能够进行高效的网络数据包捕获和解析，才能为网管人员听过相应的数据进行分析或其他操作，从而进一步的施行网络安全监控和管理。
IP数据包是网络中最常见的数据包类型，而IP也是TCP/IP协议族中最为核心的协议。所含有有的TCP、UDP、ICMP及IGMP数据都以IP数据报格式传输，其中又主要以TCP 和UDP两种数据类型为多数[1]。所以掌握了对IP数据包的捕获与分析技术，就能对网络中传输的大部分数信息进行监控和管理[2]。
三、相关技术研究
（1）IP数据包的格式
互联网层是TCP/IP协议参考模型中的关键部分。IP协议把传输层送来的消息组装成IP数据包，并把IP数据传递给数据链路层。IP协议在TCP/IP协议族中处于核心地位，IP 协议制定了统一的IP数据包格式，以消除各通信子网间的差异，从而为信息发送方和接收方提供了透明的传输通道。编制本程序前，首先要对IP包的格式有一定的了解。图1给出了IP协议的数据包格式。IP数据包的第一字段是版本字段，其长度为4位，表示所使用的IP协议的版本。目前的版本IPV4，版本字段的值为4，下一代的版本是IPV6，版本字段的值为6。本程序主要针对版本值为4的IP数据包的解析。报头标长(IHL)字段为4位，它定义了以4B为一个单位的IP包的报头长度。报头除了选项字段和填充域字段外，其他各字段是定长的。因此，IP数据包的头长度在20-40B之间，是可变的。
图1 IP数据报格式
（2）以太网捕获数据包的实现原理
在以太网上通讯的每张网卡上都拥有一个全球唯一的物理地址,也叫MAC地址。该地
址是一个48比特的二进制数。在以太网卡中内建有一个数据包过滤器。该数据包过滤器的作用是保留以本身网卡的MAC地址为通讯目的的数据包和广播数据包,丢弃所有其它无关的数据包,以免CPU对无关的数据报作无谓的处理。这是以太网卡在一般情况下的工作方式。因此在正常情况下,一个合法的网络接口应该只响应这样的两种数据包(帧):一种是帧的目标地址具有和本地网络接口相匹配的硬件地址。另一种是帧的目标地址是“广播地址”(代表所有的接口地址),格式为。
在接收到上面两种情况的数据帧时,网卡通过CPU产生中断,操作系统进行中断处理后将帧中包含的数据传送给上层系统进行进一步处理。在其他情况下数据帧将被丢弃而不作处理。
要想捕获到流经网卡的不属于本主机的数据,必须绕过系统正常工作的处理机制,直接访问网络底层。我们可以把网卡的状态设为“混杂”(promiscuous)模式,当网卡工作在这种“混杂”模式时,该网卡就具备了“广播地址”,它对所接收到的每一个帧都产生一个硬件中断以提醒操作系统处理流经该网卡上的每一个报文包。操作系统通过直接访问链路层,截获相关数据,由应用程序而非上层协议(如IP层、TCP层)对数据过滤处理,这样就可以捕获到流经网卡的所有数据。
（3）开发语言C++
C++是一九八三年由贝尔实验室的Bjarne Strou-strup在C的基础上推出。C++进一步扩充和完善了C语言，成为一种面向对象的程序设计语言。C++目前流行的编译器最新版本是Borland C++4.5,Symantec C++6.1,和Microsoft VisualC++ 2012。C++语言灵活，功能强大，类层次结构性强，标准定义细致严谨，具有快速和可移植性和面向对象特性，并兼容C语言的几乎所有特性，可扩展性强，很适合编写类库，效率高，运行处理速度快，大部分游戏软件都使用C++编写[3]。所支持的这些面向对象的概念容易将问题空间直接地映射到程序空间，为程序员提供了一种与传统结构程序设计不同的思维方式和编程方法。因而也使得其过度复杂和标准库的过度苍白，掌握起来有一定难度。
（4）开发框架MFC
MFC(Microsoft Foundation Classes)，是微软公司提供的一个类库（class libraries），以C++类的形式封装了Windows的API，并且包含一个应用程序框架，以减少应用程序开发人员的工作量。其中包含的类包含大量Windows句柄封装类和很多Windows的内建控件和组件的封装类。
微软基础类MFC(Microsoft Foundation Classes)，同VCL类似，是一种应用程序框架，随微软Visual C++开发工具发布。该类库提供一组通用的可重用的类库供开发人员使用，大部分类均从CObject 直接或间接派生，只有少部分类例外[4]。
（5）WinPcap技术
WinPcap是用于网络封包捕获的一种工具，是在32位的操作平台上解析网络封包工
具，包含了核心的封包过滤，一个底层动态链接库，和一个高层系统函数库和可用来直接存取封包的应用程序界面。WinPcap是一个免费公开的软件系统，它用于windows系统下的直接的网络编程[5]。
WinPcap可以为用户提供了一个强大的编程接口，在各个操作系统之间进行移植较强，方便于程序员对WinPcap进行开发。因此许多不同的工具软件都会使用WinPcap用于对网络的分析，故障的排除，网络安全的监控等方面[6]。现今，在一些常用领域，WinPcap 也尤为适用，例如：
1、网络及协议分析
2、网络监控
3、通信日志记录
4、traffic generators
5、用户级别的桥路和路由
6、网络入侵检测系统（NIDS）
7、网络扫描
8、安全工具
四、结论
通过搜索和学习各种数据包捕获分析和C++编程方面的资料和文献，以及参考了网络上的案例、分析数据包捕获技术的现状以及未来的发展趋势，规划且设计出一个符合课题需求的方案。在解决本课题过程中，遇到的多数问题与困难大多都是通过网络这一途径查找并解决，可见一个良好安全的网络对于这个时代的重要性，而数据包捕获与监控技术作为基础也十分值得研究和学习。在今后的时间里，将继续努力学习相关知识，完善课题的设计与实现。
参考文献
[1] 谢希仁．计算机网络第五版[M]. 北京：电子工业出版社.2008.1.122-126.
[2] W.Richard Stevens．TCP/IP详解卷1:协议[M]. 北京：机械工业出版社.2000,55～58.
[3] 钱能．C++程序设计教程修订版[M]. 北京：清华大学出版社.2009.7.55-226.
[4] 邓振杰．C++程序设计[M]. 北京：人民邮电出版社.2005.7.12-79.
[5] 沈辉,张龙．基于winpcap的网络数据监测及分析[J]. 北京：计算机科学.2012.25.
[6] 费绍敏．基于Winpcap的网络监控系统的设计与实现[J]. 成都：通信技术.2009，6(1)：2～3.
[7] Bruce Eckel.Java．编程思想(第4版)[M]. 上海：上海大学出版社.2007,15～17.
[8] Andrew S.Tanenbaum.．计算机网络[M]. 北京：清华大学出版社.1998,98～100.
[9] Douglas https://www.doczj.com/doc/3f3036610.html,er．TCP/IP网络互连技术[M]. 北京：清华大学出版社.1998,76～79.
[10] 刘芳．网络流量监测与控制[M]. 北京：北京邮电大学出版社.2009.9.39-42.
[11] [美]Sridhar, Poduri．Modern C++ and Windows Store Apps[M]. Sridhar&Poduri. 2013.151-210.
[12] [美]Jeffrey Richter, Christophe Nasarre．Windows Via C/C++ 5th Edition[M]. Microsoft Press.20011.10.24-143..
龙源期刊网 https://www.doczj.com/doc/3f3036610.html, 高速网络环境下数据包捕获技术的分析 作者：王亚 来源：《数字技术与应用》2011年第12期 摘要：互联网的迅猛发展，网络带宽飞速增长，在高速网络环境下，传统的网络数据包捕获已经成为制约整个系统的性能提升的瓶颈，为了满足高速网络的数据包捕获的需求，对传统的网络数据包捕获存在的问题进行分析，在此基础上提出了改进措施，为后期研究高速网络下高性能的数据包捕获技术奠定基础。 关键词：高速网数据包捕获 Libpcap 中图分类号：TP393 文献标识码：A 文章编号：1007-9416(2011)12-0194-02 The Analysis of Packet Capture Technology in High Speed Network wangya (Fuyang Teachers College of computer and Information engineering Fuyang 236041) Abstract:The rapid development of the Internet and the rapid growth of network bandwidth,in high-speed network environment,the traditional network data packet capture has become the constraints of the system performance bottleneck. In order to satisfy the high speed network packet capture demand,to analysis the existing problems of the traditional network packet capture,and put forward on this foundation improvement measures.,It lays the foundation for later research of high-speed network and high performance packet capture technology. Keywords:high speed network;packet capture;Libpcap 1、引言 目前，对网络信息监控与检测的软件都是基于数据包捕获技术，如：入侵检测程序Snort、嗅探器Tcpdump等。数据包捕获技术是一种对网络上的数据包进行监听并截取的技术，可以将数据包原封不动的拷贝到捕包端的系统中。数据包捕获是入侵检测系统、网络协议
课程设计任务书
目录1．实验目的2．实验要求3．预备知识4．课程设计分析5．实现过程6．程序流程图7．相关扩展8．实习体会9．参考文献
一．实验目的： 设计一个解析IP数据包的程序,并根据这个程序,说明IP数据包的结构及IP协议的相关问题,从而IP层的工作原理有更好的理解和认识. 二．实验要求： 本设计的目标是捕获网络中数据包,解析数据包的内容,将、结果显示在标准输出上,并同时写入日志文件. 程序的具体要求如下: 3)以命令行形式运行:ipparse logfile,其中ipparse是程序名,而logfile则代表记录结果的日 志文件. 4)在标准输出和日志文件中写入捕获的IP数据包的版本,头长度,服务类型,数据包总长度, 数据包标识,分段标志,分段偏移值,生存时间,上层协议类型,头校验和,源IP地址和目的IP地址等内容. 当程序接收到键盘输入Ctrl+C时退出. 三.预备知识 互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族中处于核心地位,IP协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解,图1给出了IP协议的数据包格式. IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要针对版本是IPV4的数据包的解析. 报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B之间,是可变的. 0 4 8 16 19 24 图1 IP数据包的格式 服务类型字段共8位,用于指示路由器如何处理该数据包.该字段长度由4位服务类型(TOS)子域和3位优先级子域组成,1位为保留位,该字段结构如图2所示. B7 b6 b5 b4 b3 b2 b1 b0
网络数据包的捕获与分析 【摘要】网络数据包的捕获对于网络安全有着巨大的作用，为我们更好的分析网络中的数据流提供了帮助。本论文是基于Windows下开发一个网络监听工具，侧重点在于实现网络数据包的捕获，然后分析并显示捕获到的数据包信息这部分功能的实现，如分析：IP首部协议类型、源IP、目的IP和端口号等。采用的是Winpcap（Windows Packet Capture）来实现的抓包功能。通过VC++6.0中MFC编程实现通过一个完整界面来控制调用Winpcap中的函数来实现对网卡信息的捕获和循环捕获数据包，然后通过预先对于IP、TCP、UDP等数据包的定义和TCP/IP等协议来解析其中包含的内容并返回显示捕获到数据包的信息，当然也可以保存捕获到的数据包到指定地点以便进一步分析。 【关键词】Winpcap；数据包；捕获；分析
The Capture and Analysis of Network Data Packets Wang Hang (Grade 11,Class 1, Major Network Engineering, Scho ol of Mathematics and Computer Science Dept, Shaanxi University of Technology, Hanzhong 723003, Shaanxi) Tutor: Jia Wei Abstract: The capture of network data packets plays an important part in network security, which is helpful for our better analysis of network data flow.This paper is about a network monitoring tool based on Windows system, which emphasizes particularly on realizing the capture and analysis of network data packets and then displays them. Take analysis as an example, it will check the type of the IP protocol, the source address of IP, the destination address of IP and the port https://www.doczj.com/doc/3f3036610.html,e the Winpcap（Windows Packet Capture）to capture of data packets. In MFC programming of VC++6.0, the capture of network data packets can be realized via the invoking and control of the functions through a full control panel, and then the analysis of IP ,TCP,UDP and TCP/IP will be done before they are displayed. Certainly the information captured can be saved to the appointed destination in order to go through an advanced analysis. Key words:Winpcap；Data Packets；Capture；Analysis
实验4 IP协议分析 在这个实验里，我们将研究IP协议，通过执行traceroute程序来分析IP数据包发送和接收的过程。我们将研究IP数据包的各个字段，详细学习IP数据包的分片。 一、捕获traceroute 为了产生一个IP数据包，我们将使用traceroute程序来向一些目的地发送不同大小的数据包，这个软件我们在第一个实验已作过简单的尝试了。 但我们试图在IP头部首先发送一个或者更多的具有TTL的数据包，并把TTL的值设置为1；然后向同一个目的地发送一系列具有TTL值为2的数据包；接着向同一个目的地发送一系列具有TTL值为3的数据包等等。路由器在每次接收数据包时消耗掉一个TTL，当TTL达到0时，路由器将会向源主机返回一个ICMP的消息（类型为11的TTL溢出），这样一个TTL值为1的数据包将会引起路由器从发送者发回一个ICMP的TTL溢出消息产生一跳，TTL值为2的数据包发送时会引起路由器产生两跳，TTL值为3的数据包则会引起路由器产生3跳。基于这种方式，主机可以执行traceroute观察ICMP的TTL溢出消息，记录每个路由器的ICMP的溢出消息的源IP地址，即可标识出主机和目的地之间的所有路由器。 我们要运行traceroute让它发送多种长度的数据包，由Windows提供的tracert程序不允许改变由tracert程序发送的ICMP的回复请求消息的大小，在Windows下比较好的一个是pingplotter，它可以在以下网站下载共享版本（现在已下载好存在共享文件夹的压缩包中）： 安装pingplotter标准版（你有一个30天的试用期），通过对你所喜欢的站点执行一些traceroute来熟悉这个工具。ICMP回复请求消息的大小可以在pingplotter中设置：Edit-> Options->Default Setting->enginet，在packet size字段中默认包的大小是56字节。pingplotter 发送一系列TTL值渐增的包时，Trace时间间隔的值和间隔的个数在pingplotter中能够设置。按下面步骤做： 1启动Iris，开始包捕获； 2启动pingplotter，然后在“Address to Trace”窗口输入目的地目标的名字： 172.16.1.1 （1岛输入172.16.6.1） 在“# of times to Trace”区域输入3。然后选择Edit-> Options->Default Setting->engine，确认在packet size字段的值为56，点OK。然后按下 Trace按钮。你看到的pingplotter窗口类似如上：
数据包捕获与解析课程设计报告 学生姓名：董耀杰 学号：1030430330 指导教师：江珊珊
数据包捕获与分析 摘要本课程设计通过Ethereal捕捉实时网络数据包，并根据网络协议分析流程对数据包在TCP/IP各层协议中进行实际解包分析，让网络研究人员对数据包的认识上升到一个感性的层面，为网络协议分析提供技术手段。最后根据Ethereal的工作原理，用Visual C＋＋编写一个简单的数据包捕获与分析软件。 关键词协议分析；Ethereal；数据包；Visual C＋＋ 1引言 本课程设计通过技术手段捕获数据包并加以分析，追踪数据包在TCP/IP各层的封装过程，对于网络协议的研究具有重要的意义。Ethereal是当前较为流行的图形用户接口的抓包软件,是一个可以用来监视所有在网络上被传送的包,并分析其内容的程序。它通常被用来检查网络工作情况,或是用来发现网络程序的bugs。通过ethereal对TCP、UDP、SMTP、telnet和FTP等常用协议进行分析,非常有助于网络故障修复、分析以及软件和协议开发。，它以开源、免费、操作界面友好等优点广为世界各地网络研究人员使用为网络协议分析搭建了一个良好的研究平台。 1.1课程设计的内容 (1)掌握数据包捕获和数据包分析的相关知识； (2)掌握Ethreal软件的安装、启动，并熟悉用它进行局域网数据捕获和分析的功能； (3)设计一个简单的数据包捕获与分析软件。 1.2课程设计的要求 (1)按要求编写课程设计报告书，能正确阐述设计结果。 (2)通过课程设计培养学生严谨的科学态度，认真的工作作风和团队协作精神。 (3)学会文献检索的基本方法和综合运用文献的能力。 (4)在老师的指导下，要求每个学生独立完成课程设计的全部内容。
解析IP数据包程序设计与实现 学生姓名：梁帅指导老师：谢晓巍 摘要现如今，计算机网络已经彻彻底底地改变了人们的生活。大量的数据都是经过计算机网络传输的，而TCP/IP协议是计算机网络中最重要的协议之一。计算机网络中绝大多数数据都是以IP数据包的形式发送和接受的。所以IP数据包的捕获是很多计算机安全技术的基础。本课程设计实现了可以捕获流经本地网卡的IP数据包并将其头部信息解析输出的程序。 关键词TCP/IP；IP数据包；计算机网络；捕获
Design and implementation of IP data packet Student name: LIANG Shuai Advisor：XIE Xiao-wei Abstract Nowadays, computer network has completely changed people's life. A large amount of data is transmitted through computer networks, and the TCP/IP protocol is one of the most important protocols in computer networks. Most of the data in the computer network are sent and received in the form of IP data packets. So IP packet capture is the basis of many computer security technology. This course is designed to capture the IP data packet that flows through the local network card and the program to parse the output of its head. Key words TCP/IP；IP data packet；Computer network；Capture
实训报告 一、sniffer的功能认知； 1. 实时网络流量监控分析 Sniffer Portable LAN能够对局域网网络流量进行实时监控和统计分析，对每个链路上的网络流量根据用户习惯，可以提供以表格或图形（条形图、饼状图和矩阵图等）方式显示的统计分析结果,内容包括： ·网络总体流量实时监控统计：如当前和平均网络利用率、总的和当前的帧数、字节数、总网络节点数和激活的网络节点数、当前和总的平均帧长等。 ·协议使用和分布统计：如协议类型、协议数量、协议的网络利用率、协议的字节数以及每种协议中各种不同类型的帧的数量等。Sniffer包含通用的TCP和UDP网络应用协议如HTTP, Telnet, SNMP, FTP等。同时，Sniffer 也具有特有的灵活性允许增加自定义的应用。一旦应用协议加入Sniffer，针对应用的所有的监控、报警和报告便自动生效；
·包尺寸分布统计：如某一帧长的帧所占百分比，某一帧长的帧数等。 ·错误信息统计：如错误的CRC校验数、发生的碰撞数、错误帧数等； ·主机流量实时监控统计：如进出每个网络节点的总字节数和数据包数、前x个最忙的网络 节点等；
话节点对等；
·Sniffer还提供历史统计分析功能，可以使用户看到网络中一段时间内的流量运行状况，帮助用户更好的进行流量分析和监控。
2.应用响应时间监控和分析 Sniffer 在监控网络流量和性能的同时，更加关注在网络应用的运行状况和性能管理，应用响应时间(ART)功能是Sniffer中重要的组成部分，不仅提供了对应用响应时间的实时监控，也提供对于应用响应时间的长期监控和分析能力。 首先ART监控功能提供了整体的应用性能响应时间，让用户以多种方式把握当前网络通讯中的各类应用响应时间的对比情况，如客户机/服务器响应时间、服务器响应时间，最 快响应时间、最慢响应时间、平均响应时间和90%的请求的响应时间等。
IP及IPSEC协议数据包的捕获与分析
IP及IPSEC协议数据包的捕获与分析 为了掌握掌握IP和IPSEC协议的工作原理及数据传输格式，熟悉网络层的协议。我进行了以下实验：首先用两台PC互ping并查看其IP报文，之后在两台PC上设置IPSEC互ping并查看其报文。最终分析两者的报文了解协议及工作原理。 一、用两台PC组建对等网： 将PC1与PC2连接并分别配置10.176.5.119和10.176.5.120的地址。如图1-1所示。 图1-1 二、两PC互ping： IP数据报结构如图1-2所示。 图1-2 我所抓获的报文如图1-3，图1-4所示：
图1-3 请求包 图1-4 回应包 分析抓获的IP报文： (1)版本：IPV4 (2)首部长度：20字节 (3)服务：当前无不同服务代码，传输忽略CE位，当前网络不拥塞
(4)报文总长度：60字节 (5)标识该字段标记当前分片为第1367分片 (6)三段标志分别指明该报文无保留、可以分段，当前报文为最后一段 (7)片偏移：指当前分片在原数据报（分片前的数据报）中相对于用户数据字段 的偏移量，即在原数据报中的相对位置。 (8)生存时间：表明当前报文还能生存64 (9)上层协议：1代表ICMP (10)首部校验和：用于检验IP报文头部在传播的过程中是否出错 (11)报文发送方IP：10.176.5.120 (12)报文接收方IP：10.176.5.119 (13)之后为所携带的ICMP协议的信息：类型0指本报文为回复应答，数据部分 则指出该报文携带了32字节的数据信息，通过抓获可看到内容为：abcdefghijklmnopqrstuvwabcdefghi 三、IPSec协议配置： 1、新建一个本地安全策略。如图1-5。 图1-5 2、添加IP安全规则。如图1-6.
IP及IPSEC协议数据包的捕获与分析 为了掌握掌握IP和IPSEC协议的工作原理及数据传输格式，熟悉网络层的协议。我进行了以下实验：首先用两台PC互ping并查看其IP报文，之后在两台PC上设置IPSEC互ping并查看其报文。最终分析两者的报文了解协议及工作原理。 一、用两台PC组建对等网： 将PC1与PC2连接并分别配置10.176.5.119和10.176.5.120的地址。如图1-1所示。 图1-1 二、两PC互ping： IP数据报结构如图1-2所示。 图1-2 我所抓获的报文如图1-3，图1-4所示：
图1-3 请求包 图1-4 回应包 分析抓获的IP报文： (1)版本：IPV4 (2)首部长度：20字节 (3)服务：当前无不同服务代码，传输忽略CE位，当前网络不拥塞
(4)报文总长度：60字节 (5)标识该字段标记当前分片为第1367分片 (6)三段标志分别指明该报文无保留、可以分段，当前报文为最后一段 (7)片偏移：指当前分片在原数据报（分片前的数据报）中相对于用户数据字段 的偏移量，即在原数据报中的相对位置。 (8)生存时间：表明当前报文还能生存64 (9)上层协议：1代表ICMP (10)首部校验和：用于检验IP报文头部在传播的过程中是否出错 (11)报文发送方IP：10.176.5.120 (12)报文接收方IP：10.176.5.119 (13)之后为所携带的ICMP协议的信息：类型0指本报文为回复应答，数据部分 则指出该报文携带了32字节的数据信息，通过抓获可看到内容为：abcdefghijklmnopqrstuvwabcdefghi 三、IPSec协议配置： 1、新建一个本地安全策略。如图1-5。 图1-5 2、添加IP安全规则。如图1-6.

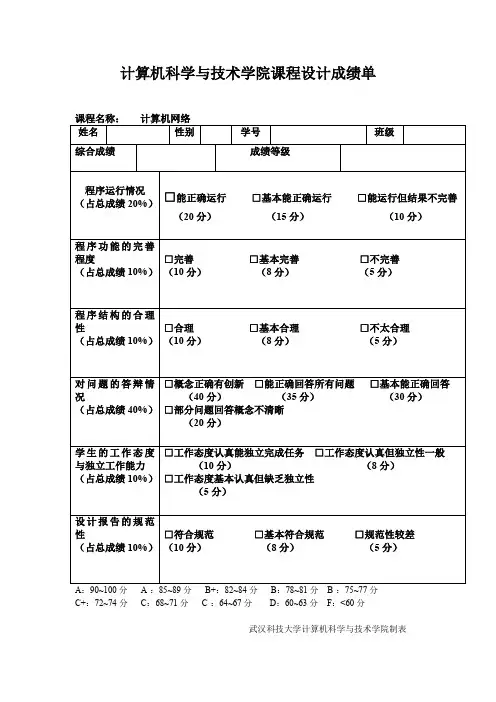

成绩评定表
课程设计任务书
目录 1 课程设计目的 (1) 2 课程设计要求 (2) 3 相关知识 (3) 4 课程设计分析 (6) 5 程序代码 (11) 6 运行结果与分析 (18) 7 参考文献 (18)
1 课程设计目的 IP数据包是网络成传输的基本数据单元，熟悉IP数据包结构对于理解网络工作原理具有重要意义。本课程设计的主要目的是通过接受与解析IP数据包，了解IP数据包的基本结构与IP协议的基本功能。
2 课程设计要求 根据后面介绍的IP数据包结构，编写程序接收并解析IP数据包。 1）以命令行形式运行; ParsePacket log_file 其中，ParsePacket为程序名，log_file为日志文件名。 2）输出内容：IP数据包的各字段值，包括版本、头部长度、服务类型、总长度、标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址 和目的IP地址等。 3）当程序接收到键盘输入Ctrl+C时退出。
3相关知识 互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族中处于核心地位,IP 协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解,图1给出了IP 协议的数据包格式. IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要针对版本是IPV4的数据包的解析. 报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B之间,是可变的. 0 4 8 16 19 24 31(位) 图3.1 IP数据包的格式 服务类型字段共8位,用于指示路由器如何处理该数据包.该字段长度由4位服务类型(TOS)子域和3位优先级子域组成,1位为保留位,该字段结构如图2所示. 图3.1 服务类型字段结构
实验报告 （ 2014 / 2015 学年第二学期） 题目：网络数据包的捕获与协议分析 专业 学生姓名 班级学号 指导教师胡素君 指导单位计算机系统与网络教学中心 日期2015.5.10
实验一：网络数据包的捕获与协议分析 一、实验目的 1、掌握网络协议分析工具Wireshark的使用方法，并用它来分析一些协议； 2、截获数据包并对它们观察和分析，了解协议的运行机制。 二、实验原理和内容 1、tcp/ip协议族中网络层传输层应用层相关重要协议原理 2、网络协议分析工具Wireshark的工作原理和基本使用规则 三、实验环境以及设备 Pc机、双绞线、局域网 四、实验步骤 1.用Wireshark观察ARP协议以及ping命令的工作过程： （1）打开windows命令行，键入“ipconfig -all”命令获得本机的MAC地址和缺省路由器的IP地址；结果如下： （2）用“arp -d”命令清空本机的缓存；结果如下 （3）开始捕获所有属于ARP协议或ICMP协议的，并且源或目的MAC地址是本机的包。（4）执行命令：ping https://www.doczj.com/doc/3f3036610.html,,观察执行后的结果并记录。
此时，Wireshark所观察到的现象是:(截图表示) 2.设计一个用Wireshark捕获HTTP实现的完整过程，并对捕获的结果进行分析和统计。（截 图加分析） 3.设计一个用Wireshark捕获ICMP实现的完整过程，并对捕获的结果进行分析和统计。要求：给出捕获某一数据包后的屏幕截图。以16进制形式显示其包的内容，并分析该ICMP 报文。（截图加分析） 4. 设计一个用Wireshark捕获IP数据包的过程，并对捕获的结果进行分析和统计（截图加分析） 要求：给出捕获某一数据包后的屏幕截图。以16进制形式显示其包的内容，并分析在该数据包中的内容：版本首部长度、服务类型、总长度、标识、片偏移、寿命、协议、源Ip地址、目的地址 五、实验总结
本文来自中国协议分析网技术论坛，转载请注明 sniffer tcp http ospf rtp dhcp Sniffer EtherealWinpcap 其它技术返回首页当前位置: 网站首页>>协议分析>>Winpcap>> 利用WinPcap技术捕获数据包时间:2006-11-14 来源: 作者: 点击:849次收藏到： 前言随着网络入侵的不断发展，网络安全变得越来越重要，于是网络入侵取证系统的研究也变得日益重要。在网络入侵取证系统中，对网络上传送的数据包进行有效的监听即捕获包是目前取证的关键技术，只有进行高效的数据包捕获，网络管理员才能对所捕获的数据进行一系列 前言 随着网络入侵的不断发展，网络安全变得越来越重要，于是网络入侵取证系统的研究也变得日益重要。在网络入侵取证系统中，对网络上传送的数据包进行有效的监听即捕获包是目前取证的关键技术，只有进行高效的数据包捕获，网络管理员才能对所捕获的数据进行一系列的分析，从而进行可靠的网络安全管理。 1winpcap简介 WinPcap 是由伯克利分组捕获库派生而来的分组捕获库，它是在Windows 操作平台上来实现对底层包的截取过滤。WinPcap 为用户级的数据包提供了Windows 下的一个平台。WinPcap 是BPF 模型和Libpcap 函数库在Windows 平台下网络数据包捕获和网络状态分析的一种体系结构，这个体系结构是由一个核心的包过滤驱动程序，一个底层的动态连接库Packet.dll 和一个高层的独立于系统的函数库Libpcap 组成。底层的包捕获驱动程序实际为一个协议网络驱动程序，通过对NDIS 中函数的调用为Win95、Win98、WinNT、和Win2000 提供一类似于UNIX 系统下Berkeley Packet Filter 的捕获和发送原始数据包的能力。Packet.dll 是对这个BPF 驱动程序进行访问的API 接口，同时它有一套符合Libpcap 接口（UNIX 下的捕获函数库）的函数库。WinPcap的结构图如图1。 WinPcap 包括三个部分：第一个模块NPF(Netgroup Packet Filter)，是一个虚拟设备驱动程序文件。它的功能是过滤数据包，并把这些数据包原封不动地传给用户态模块，这个过程中包括了一些操作系统特有的代码。第二个模块packet.dll为win32平台提供了一个公共的接口。不同版本的Windows系统都有自己的内核模块和用户层模块。Packet.dll用于解决这些不同。调用Packet.dll的程序可以运行在不同版本的Windows平台上，而无需重新编译。第三个模块Wpcap.dll是不依赖于操作系统的。它提供了更加高层、抽象的函数。 packet.dll和Wpcap.dll：packet.dll直接映射了内核的调用。Wpcap.dll提供了更加友好、功能更加强大的函数调用。WinPcap的优势提供了一套标准的抓包接口，与libpcap兼容，可使得原来许多UNIX平台下的网络分析工具快速移植过来便于开发各种网络分析工具，充分考虑了各种性能和效率的优化，包括对于NPF内核层次上的过滤器支持，支持内核态的统计模式，提供了发送数据包的能力。 2网络数据包捕获的原理 以太网（Ethernet）具有共享介质的特征，信息是以明文的形式在网络上传输，当网络适配器设置为监听模式（混杂模式，Promiscuous）时，由于采用以太网广播信道争用的方式，使得监听系统与正常通信的网络能够并联连接，并可以捕获任何一个在同一冲突域上传输的数据包。IEEE802.3 标准的以太网采用的是持续CSMA 的方式，正是由于以太网采用
< 解析IP数据报实验报告 - … （
目录 目录 (2) 1、课程设计目的 (2) 2、课程设计要求 (2) < 3、相关知识 (2) 4、课程设计分析 (6) 网卡设置 (6) 使用套接字 (7) 接收数据包 (7) 定义IP头部的数据结构 (8) IP包的解析 (9) 协议的定义 (9) ; 捕获处理 (9) 5、运行结果 (10) 6、总结 (11) 7、课程设计参考资料 (11) 8、源程序代码 (11) ， /
, 1、课程设计目的 本课程设计的目的就是设计一个解析IP数据包的程序，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对IP层的工作原理有更好的理解和认识。 2、课程设计要求 本设计的目标是捕获网络中的IP数据包，解析数据包的内容，将结果显示在标准输出上，并同时写入日志文件。 程序的具体要求如下： 1）以命令行形式运行：ipparse logfile，其中ipparse是程序名, 而logfile 则代表记录结果的日志文件。 2）在标准输出和日志文件中写入捕获的IP包的版本、头长度、服务类型、数据包总长度、数据包标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等内容。 3）当程序接收到键盘输入Ctrl+C时退出。 3、相关知识 互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族
中处于核心地位,IP协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解,图1给出了IP协议的数据包格式. - IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要针对版本是IPV4的数据包的解析. 报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B之间,是可变的. 0 4 8 16 19 24 31 图1 IP数据包的格式 服务类型字段共8位,用于指示路由器如何处理该数据包.该字段长度由4位服务
惠州学院《计算机网络》实验报告 实验08 Sniffer Pro数据包捕获与协议分析 1. 实验目的 （1）了解Sniffer的工作原理。 （2）掌握SnifferPro工具软件的基本使用方法。 （3）掌握在非交换以太网环境下侦测、记录、分析数据包的方法。 2. 实验原理 数据在网络上是以很小的被称为“帧”或“包”的协议数据单元（PDU）方式传输的。以数据链路层的“帧”为例，“帧”由多个部分组成，不同的部分对应不同的信息以实现相应的功能，例如，以太网帧的前12个字节存放的是源MAC地址和目的MAC地址，这些数据告诉网络该帧的来源和去处，其余部分存放实际用户数据、高层协议的报头如TCP／IP 的报头或IPX报头等等。帧的类型与格式根据通信双方的数据链路层所使用的协议来确定，由网络驱动程序按照一定规则生成，然后通过网络接口卡发送到网络中，通过网络传送到它们的目的主机。目的主机按照同样的通信协议执行相应的接收过程。接收端机器的网络接口卡一旦捕获到这些帧，会告诉操作系统有新的帧到达，然后对其进行校验及存储等处理。 在正常情况下，网络接口卡读入一帧并进行检查，如果帧中携带的目的MAC地址和自己的物理地址一致或者是广播地址，网络接口卡通过产生一个硬件中断引起操作系统注意，然后将帧中所包含的数据传送给系统进一步处理，否则就将这个帧丢弃。 如果网络中某个网络接口卡被设置成“混杂”状态，网络中的数据帧无论是广播数据帧还是发向某一指定地址的数据帧，该网络接口卡将接收所有在网络中传输的帧，这就形成了监听。如果某一台主机被设置成这种监听（Snfffing）模式，它就成了一个Sniffer。 一般来说，以太网和无线网被监听的可能性比较高，因为它们是一个广播型的网络，当然无线网弥散在空中的无线电信号能更轻易地截获。 3. 实验环境与器材 本实验在虚拟机中安装SnifferPro4.7版本，要求虚拟机开启FTP、HTTP等服务，即虚拟机充当服务器，物理机充当工作站。 物理机通过Ping命令、FTP访问及网页访问等操作实验网络数据帧的传递。 4. 实验内容 介绍最基本的网络数据帧的捕获和解码，详细功能请参阅本教材辅助材料。 （1）Sniffer Pro 4.7的安装与启动 1）启动Sniffer Pro 4.7。在获取Sniffer Pro 4.7软件的安装包后，运行安装程序，按要求输入相关信息并输入注册码，若有汉化包请在重启计算机前进行汉化。完成后重启计算机，点击“开始”→“程序”→“Sniffer Pro”→“Sniffer”，启动“Sniffer Pro 4.7”程序。 2）选择用于Sniffer的网络接口。如果计算机有多个网络接口设备，则可通过菜单“File”→“Select Settings”，选择其中的一个来进行监测。若只有一块网卡，则不必进行此步骤。
实验报告 专业班级成绩评定______ 学号姓名教师签名______ 实验题目IP 数据报捕获与分析实验时间 一、实验目的： 1.掌握IP数据报格式。 2.理解IP协议的工作原理及工作过程。 3.掌握使用wireshark捕获IP等数据报并分析。 二、实验环境：以太网。 三、实验内容： 1.熟悉WinPcap的体系构架和提供的函数。 2.学习IP数据报校验和计算方法。 3.掌握使用wireshark捕获IP等数据报。 4.对捕获的IP数据报进行分析。 四、实验步骤： 1.在PING之前先运行wireshark熟悉页面并进行一些设置
a.单击Capture Filter过滤器:可以设置捕捉一些特殊规则 的数据报。 b.在选中Capture packets in promiscuous mode:可以设置 为混合全处理模式。 c.可以点击Start开始捕捉。过一段时间后，点击Stop停止， 观察捕捉到的数据报，并进行分析。 2.使用wireshark捕获和分析IP数据包。 a.打开wireshar并开始捕获数据包。 b.然后在系统的“开始”—“运行”—输入“CMD”命令，进 入DOS命令窗口，并输入“ping”命令测试网络的情况. c.如“ping 192.168.0.1”。 Ping 命令的使用
d.再回到wireshar点击停止后查看捕获到的数据，双击打开 “ping”后的数据包，分析数据包的内容。 分片的数据包 （以下图片全部通过wireshark捕获数据包，然后用QQ中的截图功能截取） IP协议节点
IP协议节点 上面节点说明如下： 3.进制数据包窗口 16进制数据包窗口将数据包的所有内容以16进制的形式显示出来，如下所示：
《
课程设计任务书 目录 1．实验目的 2．实验要求 ) 3．预备知识 4．课程设计分析 5．实现过程 6．程序流程图 ! 7．相关扩展 8．实习体会
9．参考文献 一．实验目的： 设计一个解析IP数据包的程序,并根据这个程序,说明IP数据包的结构及IP协议的相 关问题,从而IP层的工作原理有更好的理解和认识. 、 二．实验要求： 本设计的目标是捕获网络中数据包,解析数据包的内容,将、结果显示在标准输出上, 并同时写入日志文件. 程序的具体要求如下: 3)以命令行形式运行:ipparse logfile,其中ipparse是程序名,而logfile则代表记录 结果的日志文件. 4)在标准输出和日志文件中写入捕获的IP数据包的版本,头长度,服务类型,数据包总长 度,数据包标识,分段标志,分段偏移值,生存时间,上层协议类型,头校验和,源IP地址 和目的IP地址等内容. 当程序接收到键盘输入Ctrl+C时退出. ~ 三.预备知识 互联网络层是TCP/IP协议参考模型中的关键部分.IP协议把传输层送来的消息组装成IP数据包,并把IP数据包传送给数据链层.IP协议在TCP/IP协议族中处于核心地 位,IP协议制定了统一的IP数据包格式,以消除个通信子网中的差异,从而为信息发送 方和接收方提供了透明的传输通道.编制本程序前,首先要对IP包的格式有一定了解, 图1给出了IP协议的数据包格式. IP数据包的第一个字段是版本字段,其度是4位,表示所使用的IP协议的版本.目前的版本是IPV4,版本字段的值是4,下一代版本是IPV6,版本字段值是6.本程序主要 针对版本是IPV4的数据包的解析. 报头标长字段为4位,它定义了以4B为一个单位的IP包的报文长度.报头中除了选项字段和填充域字段外,其他各字段是定长的.因此,IP数据包的头长度在20—40B 之间,是可变的. 0 4 8 16 19 24 31
// PackCaptureDlg.h:header file #define IPV4_WERSION 4 #define IPV6_WERSION 6 #define ICMP_PACKET 1 #define IGMP_PACKET 2 #define TCP_PACKET 6 #define EGP_PACKET 8 #define UDP_packet 17 #define OSPF_PACKET 89 class CPackCaptureDlg:public CDialog { public: //{{AFX_DATA(CFindHostDlg) enum {IDO=IDO_PACKCAPTURE_DIALOG}; int m_Count; CString m_Packet; //}}AFX_DATA protected: //{{AFX_MSG(CFindHostDlg) afx_msg void OnCapture(); //}}AFX_MSG private: typedef struct IP_HEAD //IP头部结构 { union { unsigned char Version; //版本（字节前四位） unsigned char HeadLen; //头部长度（字节后四位） }; unsigned char ServiceType; //服务类型 unsigned short TotalLen; //总长度 unsigned short Identifier; //标识符 union { unsigned short Flags; //标志位（字前三位） unsigned short FragOffset;
实验三 网络数据包的捕获与分析 一、实验目的和要求 通过本次实验，了解sniffer 的基本作用，并能通过sniffer 对指定的网络行为所产生的数据包进行抓取，并分析所抓取的数据包。 二、实验内容 A ：1、首先打开sniffer 软件，对所要监听的网卡进行选择 2、选择网卡按确定后，进入sniffer 工作主界面，对主界面上的操作按钮加以熟悉。 B ：设置捕获条件进行抓包 基本的捕获条件有两种： 1、链路层捕获，按源MAC 和目的MAC 地址进行捕获，输入方式为十六进制连续输入，如：00E0FC123456。 2、IP 层捕获，按源IP 和目的IP 进行捕获。输入方式为点间隔方式，如：10.107.1.1。如果选择IP 层捕获条件则ARP 等报文将被过滤掉。 任意捕协议捕缓冲区基本捕获条件数据流链路层捕获获条件编辑 获编辑 编辑 链路层捕获IP 层捕获 方向 地址条件 高级捕获条件
在“Advance ”页面下，你可以编辑你的协议捕获条件，如图： 选择要捕捕获帧长错误帧是保存过滤获的协议 度条件 否捕获 规则条件 高级捕获条件编辑图 在协议选择树中你可以选择你需要捕获的协议条件，如果什么都不选，则表示忽略该条件，捕获所有协议。 在捕获帧长度条件下，你可以捕获，等于、小于、大于某个值的报文。 在错误帧是否捕获栏，你可以选择当网络上有如下错误时是否捕获。 在保存过滤规则条件按钮“Profiles ”，你可以将你当前设置的过滤规则，进行保存，在捕获主面板中，你可以选择你保存的捕获条件。 C ：捕获报文的察看： Sniffer 软件提供了强大的分析能力和解码功能。如下图所示，对于捕获的报文提供了一个Expert 专家分析系统进行分析，还有解码选项及图形和表格的统计信息。 专家分析专家分析捕获报文的捕获报文的其他 系统 系统图形分析 统计信息 专家分析 专家分分析系统提供了一个只能的分析平台，对网络上的流量进行了一些分析对于分析出的
目录 一、课程设计的目的 (1) 二、课程设计要求 (1) 三、需求分析 (1) 1.先对网卡进行编程，以便连接IP层的数据包。 (1) 2.预先创建一个logfile文件来保存所解析的IP数据包。 (1) 3.使用recv函数实现接收数据包的功能。 (1) 四、设计分析 (1) 4.1 网卡设置 (1) 4.2 使用套接字 (2) 五、程序测试 (3) 六、小结 (5) 七、附录 (5)
一、课程设计的目的 本章课程设计的目的就是设计一个解析IP数据包的程序，并根据这个程序，说明IP数据包的结构及IP协议的相关问题，从而对IP层的工作原理有更好的理解和认识。 二、课程设计要求 本设计的目标是捕获网络中的IP数据包，解析数据包的内容，将结果显示在标准输出上，并同时写入日志文件。 程序的具体要求如下： 1）以命令行形式运行：ipparse logfile，其中ipparse是程序名, 而logfile 则代表记录结果的日志文件。 2）在标准输出和日志文件中写入捕获的IP包的版本、头长度、服务类型、数据包总长度、数据包标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等内容。 3）当程序接收到键盘输入Ctrl+C时退出。 三、需求分析 1.先对网卡进行编程（使用套接字进行编程），以便连接IP层的数据包。 2.预先创建一个logfile文件来保存所解析的IP数据包。 3.使用recv函数实现接收数据包的功能。 4.编写ipparse函数解析捕获的数据包的版本、头长度、服务类型、数据包总长度、数据包标识、分段标志、分段偏移值、生存时间、上层协议类型、头校验和、源IP地址和目的IP地址等内容。 四、设计分析 4.1 网卡设置
